Sensor de Fluxo IFM SF0537 - Alta Precisão 30bar

Pré-visualizar: SF0537 IFM - Sensor de Fluxo ifm Unidade de Avaliação M18x1.5 IP67 30bar

SF0537 IFM - Sensor de Fluxo ifm Unidade de Avaliação M18x1.5 IP67 30bar

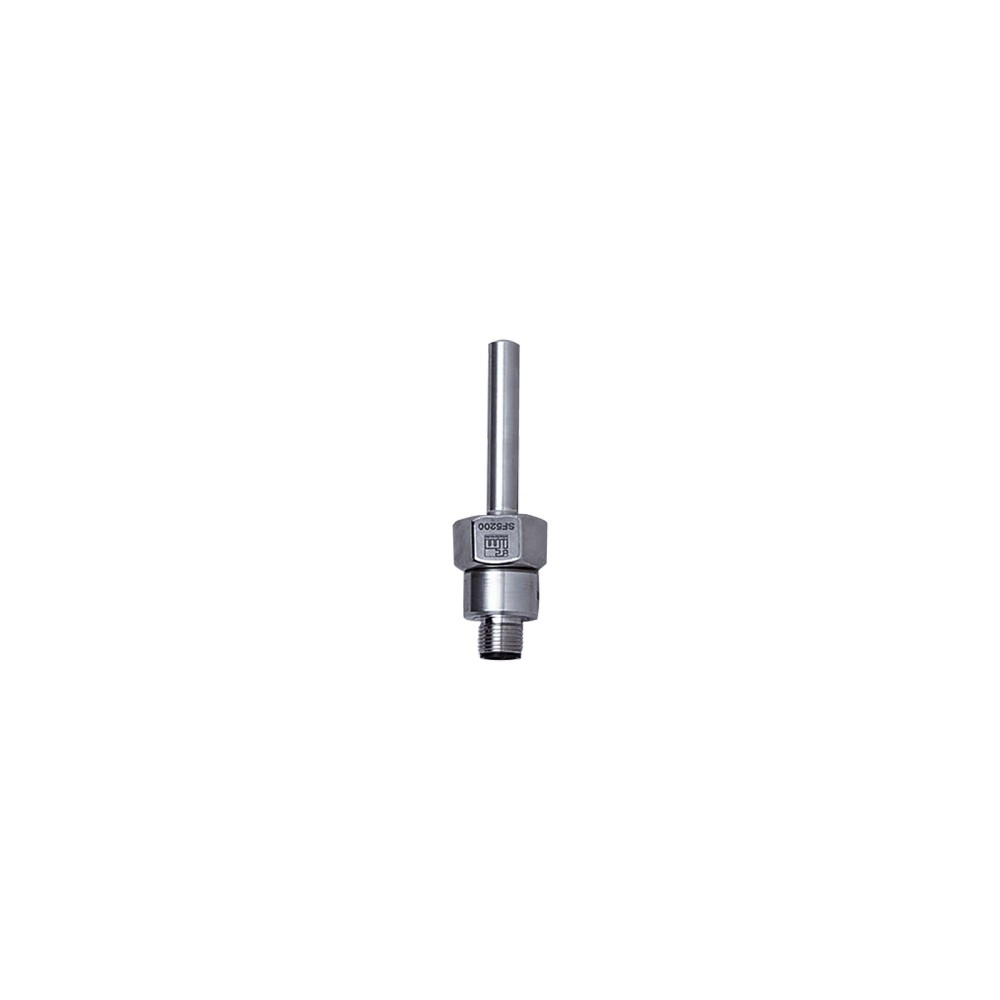

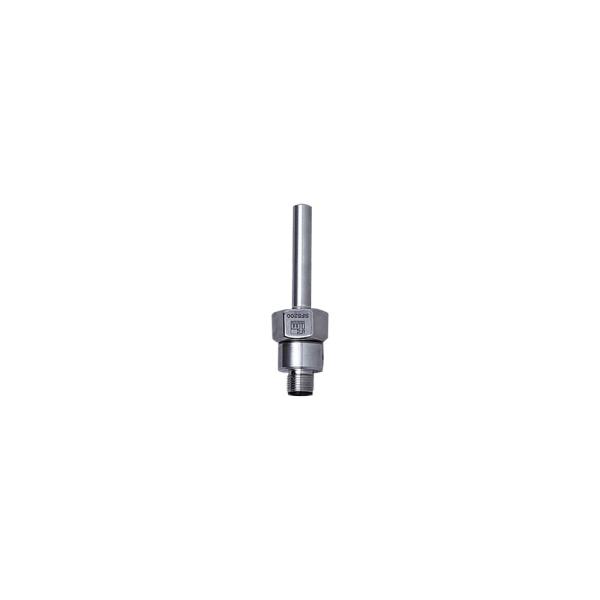

Imagem meramente ilustrativa

R$ 2.287,92

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SF0537
EAN: 4021179210836
NCM do produto: 90261019

Destaques do Produto Rosca M18 x 1.5...mais

Fechar menu

Saiba mais sobre: "SF0537 IFM - Sensor de Fluxo ifm Unidade de Avaliação M18x1.5 IP67 30bar"

Destaques do Produto

Rosca

M18 x 1.5

Pressão Máx.

30 bar

Conexão

M12 (5 contatos)

Compatibilidade

VS3000

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Fluxo ifm SF0537 - Unidade de Avaliação M18x1.5 IP67 30bar

O SF0537 é um sensor de fluxo industrial de alta precisão projetado para monitorar fluidos líquidos e gasosos em conjunto com a unidade de avaliação VS3000. Utilizando tecnologia calorimétrica, oferece medições consistentes com tempos de resposta entre 1 e 10 segundos. O dispositivo possui rosca M18x1.5, corpo em aço inoxidável 316L e grau de proteção IP67, garantindo durabilidade em ambientes operacionais rigorosos.

PRINCIPAIS ESPECIFICAÇÕES

Marca	ifm
SKU	SF0537
Tipo	Sensor de Fluxo
Princípio	Calorimétrico
Conexão	M18x1.5
Conector	M12 5 contatos
Pressão	30 bar
Proteção	IP67

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas de monitoramento de fluxo de líquidos (3...300 cm/s).
Sistemas de monitoramento de fluidos gasosos (200...3000 cm/s).
Processos que utilizam a unidade de avaliação modelo VS3000.
Aplicações com conexão de processo M18x1.5.

⚠ Considere outro se precisa de:

Instalação em sistemas com pressão superior a 30 bar.
Uso em fluidos que danificam aço inoxidável 1.4404 ou vedações FKM.
Operação em temperaturas externas à faixa de -25...80 °C.
Instalação onde o gradiente térmico supere 300 K/min.

APLICAÇÕES E USO

Monitoramento de fluxo em sistemas de refrigeração industrial.
Detecção de fluxo de fluidos em tubulações com pressões de até 30 bar.
Integração em unidades de processamento de sinais modelo VS3000.
Aplicações que exigem monitoramento em faixas de 3...300 cm/s (líquidos) ou 200...3000 cm/s (gases).

COMO ESCOLHER

Antes de comprar o Sensor de Fluxo ifm SF0537 - Unidade de Avaliação M18x1.5 IP67 30bar, verifique estes pontos:

Quando escolher este sensor

Selecione o SF0537 quando sua infraestrutura utiliza unidades de avaliação modulares VS3000 e seu fluido está dentro das faixas de 3...300 cm/s (líquidos) ou 200...3000 cm/s (gases).

Quando buscar outra alternativa

Busque outro modelo se a aplicação exigir saída analógica direta sem unidade de avaliação, pressões operacionais acima de 30 bar, ou se a rosca de processo for incompatível com M18x1.5.

ESPECIFICAÇÕES TÉCNICAS

Dados Gerais
Tipo de produto	Sensor de fluxo para conexão em unidade de avaliação	Define a função primária do componente no sistema.
Princípio de medição	Calorimétrico	Metodologia utilizada para detecção do fluxo.

Faixa de Medição e Performance
Alcance líquidos	3...300 cm/s	Faixa operacional de monitoramento para fluidos líquidos.
Alcance gases	200...3000 cm/s	Faixa operacional de monitoramento para fluidos gasosos.
Tempo de resposta	1...10 s	Latência típica para estabilização da leitura.

Dados Elétricos
Conexão elétrica	M12, 5 contatos	Conexão padrão industrial para sinais e alimentação.
Unidade de avaliação	VS3000	Equipamento de valoração compatível para processamento de sinais.

Dados Mecânicos e Ambientais
Rosca	M18 x 1.5	Padrão de conexão mecânica ao processo.
Material da sonda	Aço inoxidável 1.4404 (316L)	Material em contato com o fluido, garantindo resistência à corrosão.
Grau de proteção	IP67	Nível de vedação contra agentes externos.
Pressão máxima	30 bar	Limite de resistência à pressão interna do fluido.

COMPATIBILIDADE

Comunicação

• Sinal elétrico analógico para unidade de avaliação VS3000

Conexões

Elétrica M12, 5 contatos

Processo Rosca M18 x 1.5

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Monitoramento de água (líquido)	✓	O range de 3...300 cm/s atende a maioria das aplicações de água.
Monitoramento de gases em alta pressão (> 30 bar)	✗	A resistência à pressão do componente é limitada a 30 bar.
Conexão com CLP sem unidade de avaliação	✗	Este sensor exige a unidade de avaliação VS3000 para processar o sinal.

INSTALAÇÃO

Como instalar o Sensor de Fluxo ifm SF0537 - Unidade de Avaliação M18x1.5 IP67 30bar

Verifique a compatibilidade da rosca M18x1.5 na tubulação.
Limpe a área de montagem para garantir a vedação pelo anel FKM.
Insira o sensor na conexão, alinhando a ponta da sonda ao fluxo.
Aperte o sensor utilizando chave compatível até o torque adequado.
Conecte o cabo M12 de 5 contatos ao sensor e à unidade de avaliação VS3000.
Realize o ajuste da unidade de avaliação conforme o range de fluxo desejado.

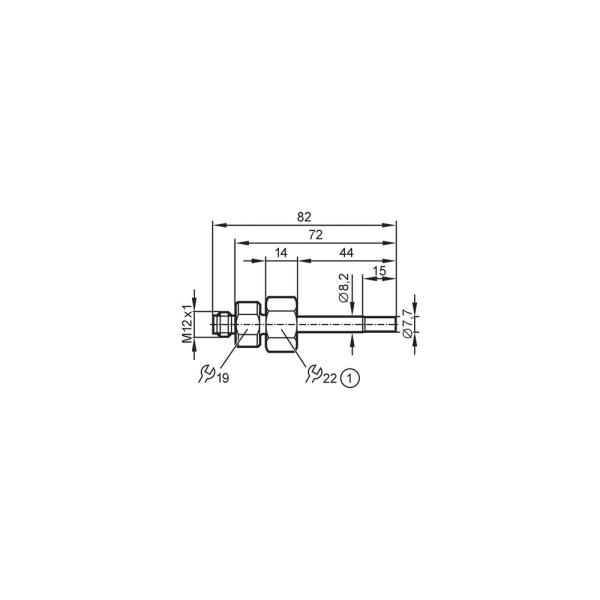

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Leitura de fluxo inconsistente ou menor que a real.	Acúmulo de resíduos ou depósitos na ponta da sonda.	Realize a limpeza física da ponta sensora conforme manual do fabricante.
Ausência de sinal na unidade de avaliação.	Falha na conexão elétrica (cabo ou conector M12).	Verifique a integridade do cabo e a continuidade dos contatos M12.
O sensor não dispara os alarmes esperados.	Configuração incorreta na unidade de avaliação VS3000.	Confira se o setpoint da unidade de avaliação está ajustado corretamente.
Dano físico ou desvio permanente na medição.	Excesso de pressão ou choque térmico fora da especificação.	Compare o valor de leitura em repouso com o histórico anterior do equipamento.

DOCUMENTAÇÃO TÉCNICA

Datasheet Oficial SF0537 (Datasheet) Desenho Técnico e Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor de fluxo SF0537 da ifm?

Este sensor é um sensor de fluxo para conexão em uma unidade de avaliação, projetado para monitorar fluidos líquidos e gasosos em processos industriais.

O que vem na embalagem ao comprar este sensor?

Ele acompanha o corpo do sensor com rosca M18x1.5 e vedação integrada. Equipamentos periféricos como a unidade de avaliação VS3000 devem ser adquiridos separadamente.

O sensor pode ser utilizado em qualquer tubulação ou pressão?

O sensor não deve ser aplicado em processos com pressão superior a 30 bar ou temperaturas de fluido fora da faixa de -25 a 80 °C, pois isso compromete a integridade e a precisão da medição.

Existem restrições de ambiente para este sensor?

Não, este modelo não é indicado para atmosferas explosivas ou submersão contínua em fluidos corrosivos não compatíveis com aço inoxidável 1.4404 e FKM.

Como diagnosticar falhas no funcionamento do sensor?

Sintomas como ausência de sinal na unidade de avaliação ou leituras instáveis podem indicar falha na conexão elétrica ou acúmulo de detritos na ponta sensora.

O que verificar antes de substituir a unidade?

Verifique primeiramente a continuidade dos cabos M12 e a limpeza da sonda. Caso o erro persista, valide se a unidade de avaliação VS3000 está configurada corretamente para o range de fluxo aplicado.

Devo escolher este sensor ou um modelo com saída direta?

Este modelo é otimizado para integração com o VS3000. Alternativas com saída analógica integrada ou protocolos de rede devem ser avaliadas conforme a topologia do seu sistema.

Por que optar por este sensor específico da ifm?

Se o seu sistema de controle já possui unidades de avaliação modulares, o SF0537 é a escolha técnica correta pela padronização e confiabilidade na medição calorimétrica.

Quais cuidados são necessários na instalação?

A instalação requer alinhamento preciso da sonda no fluxo. Utilize torque adequado na rosca M18x1.5 para garantir a vedação pelo anel FKM e evitar vazamentos.

Como funciona a procedência e suporte deste produto?

A ifm garante a qualidade técnica do componente seguindo padrões industriais de fabricação, com a intermediação logística da Melhor Indústria.

GLOSSÁRIO TÉCNICO

Calorimétrico

Princípio de medição baseado na dissipação de calor, onde a velocidade do fluxo é determinada pelo resfriamento de um elemento sensor aquecido.

FKM

Fluoroelastômero utilizado no anel de vedação, conhecido pela alta resistência química e térmica (Ref.: 1.4404, anel de vedação FKM).

IP67

Grau de proteção que indica total proteção contra poeira e proteção contra imersão temporária em água.

MTTF

Mean Time To Failure (Tempo Médio até a Falha), indicando a confiabilidade estatística de 8213 anos para este dispositivo.

Unidade de Avaliação

Dispositivo externo (como o VS3000) responsável por processar os sinais do sensor e fornecer a saída de controle ou leitura.
