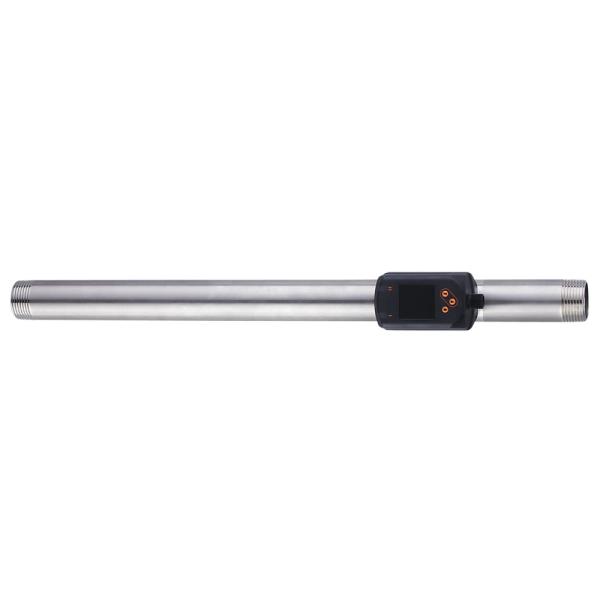

Medidor de Ar Comprimido IFM SD8501

Pré-visualizar: SD8501 IFM - Medidor de Ar Comprimido IFM Monitoramento de vazão 1" NPT DN25 IO-Link

SD8501 IFM - Medidor de Ar Comprimido IFM Monitoramento de vazão 1" NPT DN25 IO-Link

Imagem meramente ilustrativa

R$ 9.596,04

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SD8501
EAN: 4021179314879
NCM do produto: 90268000

Destaques do Produto Fluido Ar comprimido...mais

Fechar menu

Saiba mais sobre: "SD8501 IFM - Medidor de Ar Comprimido IFM Monitoramento de vazão 1" NPT DN25 IO-Link"

Destaques do Produto

Fluido

Ar comprimido

Conexão de processo

1" NPT, rosca externa

Diâmetro nominal

DN25

Temperatura do fluido

-10 a 60 °C

Sinais disponíveis

Comutação, analógico e pulso; PNP/NPN

Comunicação

IO-Link

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Medidor de ar comprimido IFM SD8501, 1" NPT, DN25, IO-Link

O IFM SD8501 é um medidor de ar comprimido para monitoramento de vazão. Possui conexão de processo com rosca externa 1" NPT e diâmetro nominal DN25. Oferece sinais de comutação, analógico e de pulso, além de comunicação IO-Link. A temperatura do fluido especificada é de -10 a 60 °C.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Medidor de ar comprimido
Marca	IFM
Modelo	SD8501
Conexão de processo	1" NPT, rosca externa
Diâmetro nominal	DN25
Temperatura do fluido	-10 a 60 °C
Sinais e comunicação	PNP/NPN; sinais de comutação, analógico e de pulso; IO-Link
GTIN	4021179314879
Peso informado no conjunto de dados	1581 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de vazão de ar comprimido em instalações cujo processo aceite conexão de rosca externa 1" NPT e DN25.
Aplicações em que a temperatura do fluido permaneça entre -10 e 60 °C.
Sistemas que utilizem os sinais de comutação, analógico ou de pulso indicados, ou comunicação IO-Link, após confirmação dos requisitos de integração.

⚠ Considere outro se precisa de:

Aplicações com fluido diferente de ar comprimido, pois a ficha fornecida identifica o produto para medição de ar comprimido.
Instalações cuja conexão de processo não seja compatível com rosca externa 1" NPT, sem adaptador ou alteração de tubulação validada pelo projeto.
Processos cuja temperatura do fluido esteja fora da faixa informada de -10 a 60 °C.

APLICAÇÕES E USO

Monitoramento de vazão em linhas de ar comprimido com conexão de processo 1" NPT/DN25, desde que a contraparte seja mecanicamente compatível.
Uso em processo cuja temperatura do fluido esteja entre -10 e 60 °C, conforme faixa informada.
Integração a sistema de controle por IO-Link ou por sinais de comutação, analógico ou de pulso; a configuração e os limites elétricos precisam ser verificados no datasheet.
A ficha fornecida não detalha faixa de medição, pressão admissível ou condições específicas de instalação; validar esses requisitos com a documentação oficial antes de dimensionar a aplicação.

COMO ESCOLHER

Antes de comprar o Medidor de ar comprimido IFM SD8501, 1" NPT, DN25, IO-Link, verifique estes pontos:

Escolha o SD8501 quando

A aplicação for de monitoramento de vazão de ar comprimido, exigir conexão externa 1" NPT/DN25 e operar com fluido entre -10 e 60 °C. Verifique também se os sinais disponíveis ou IO-Link atendem à arquitetura do sistema.

Considere outra configuração quando

A tubulação exigir uma conexão de processo diferente, o fluido não for ar comprimido ou a temperatura exceder a faixa informada. A ficha disponível não informa faixa de medição, pressão admissível nem detalhes de desempenho; confirme esses requisitos no datasheet antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Medidor de ar comprimido	Aplicação declarada na ficha do produto.
Marca	IFM	Fabricante informado no anúncio.
Modelo / part number	SD8501	Código de identificação do produto.
SKU	SD8501	Código do item no anúncio.
GTIN	4021179314879	Identificador comercial informado.
Categoria	Sensores	Classificação fornecida no conjunto de dados.

Conexão e dados mecânicos
Conexão de processo	1" NPT, rosca externa	Especificação de conexão declarada; verificar a contraparte antes da montagem.
Diâmetro nominal	DN25	Diâmetro nominal informado para a conexão.
Peso	1581 g	Peso presente nos atributos do conjunto de dados; há divergência em outro campo de variante, portanto confirmar no cadastro ou com o fabricante.
Desenho em escala	https://media.ifm.com/dam/19f3c583-3598-4630-8ca1-2cd69df22120/pim,w_0.9;r_pad,w_2000,h_1.01,bc_white/P_MZ_300_0285.png	Referência visual dimensional disponibilizada; consultar o desenho para dimensões de montagem.

Sinais e interfaces
Tipo de sinal	Sinal de comutação, sinal analógico e sinal de pulso	Opções de saída listadas na ficha; detalhes elétricos e configuração devem ser confirmados no datasheet.
Lógica de saída	PNP/NPN	Tipos indicados no conjunto de dados; conferir condições elétricas e parametrização do modelo.
Interface de comunicação	IO-Link	Interface indicada no anúncio; versão e arquivo IODD não foram fornecidos.

Condições do fluido
Temperatura do fluido	-10 a 60 °C	Faixa informada para o fluido; não extrapolar sem validação do fabricante.

COMPATIBILIDADE

Comunicação

• IO-Link; a versão, o IODD e os parâmetros de comunicação não estão especificados nos dados fornecidos.

• Sinais indicados: comutação, analógico e pulso; confirmar no datasheet as características elétricas e a configuração de cada saída.

Conexões

Elétrica A ficha informa PNP/NPN e sinais de comutação, analógico e de pulso, além de IO-Link. Tipo de conector, pinagem, tensão de alimentação e corrente não estão informados; conferir o datasheet antes da ligação elétrica.

Processo Rosca externa 1" NPT, diâmetro nominal DN25. A compatibilidade mecânica depende de a contraparte da tubulação corresponder à rosca e às dimensões de instalação aplicáveis.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Linha de ar comprimido com contraparte 1" NPT e DN25, dentro da faixa de temperatura informada.	✓	Corresponde ao fluido, à conexão de processo e à condição térmica especificados na ficha.
Sistema de controle que aceite IO-Link ou os sinais de comutação, analógico ou de pulso indicados.	✓	Essas opções de comunicação e sinal constam na ficha; valide parâmetros elétricos e configuração no datasheet.
Tubulação com conexão diferente de 1" NPT, sem adaptação projetada e validada.	✗	A conexão de processo informada é rosca externa 1" NPT; não há evidência de compatibilidade mecânica direta com outras roscas.
Processo com fluido em temperatura inferior a -10 °C ou superior a 60 °C.	✗	A temperatura do fluido informada é de -10 a 60 °C.
Aplicação com fluido diferente de ar comprimido.	✗	O produto é identificado na ficha como medidor de ar comprimido; não há informação que confirme adequação a outros fluidos.

INSTALAÇÃO

Como instalar o Medidor de ar comprimido IFM SD8501, 1" NPT, DN25, IO-Link

Confirme que a aplicação é de ar comprimido e que a temperatura do fluido está entre -10 e 60 °C.
Verifique no datasheet e no desenho dimensional a orientação e os requisitos de instalação; essas instruções não estão detalhadas nos dados fornecidos.
Confira se a conexão da tubulação corresponde à rosca externa 1" NPT e ao diâmetro nominal DN25.
Instale o medidor na tubulação conforme o procedimento de montagem especificado pelo fabricante, sem aplicar torque ou vedante não documentados.
Faça a ligação elétrica somente após consultar no datasheet a alimentação, a pinagem e os requisitos das saídas PNP/NPN, analógica, de pulso ou IO-Link.
Após a montagem, valide a comunicação ou os sinais no sistema de controle e verifique se a leitura atende aos requisitos do processo.

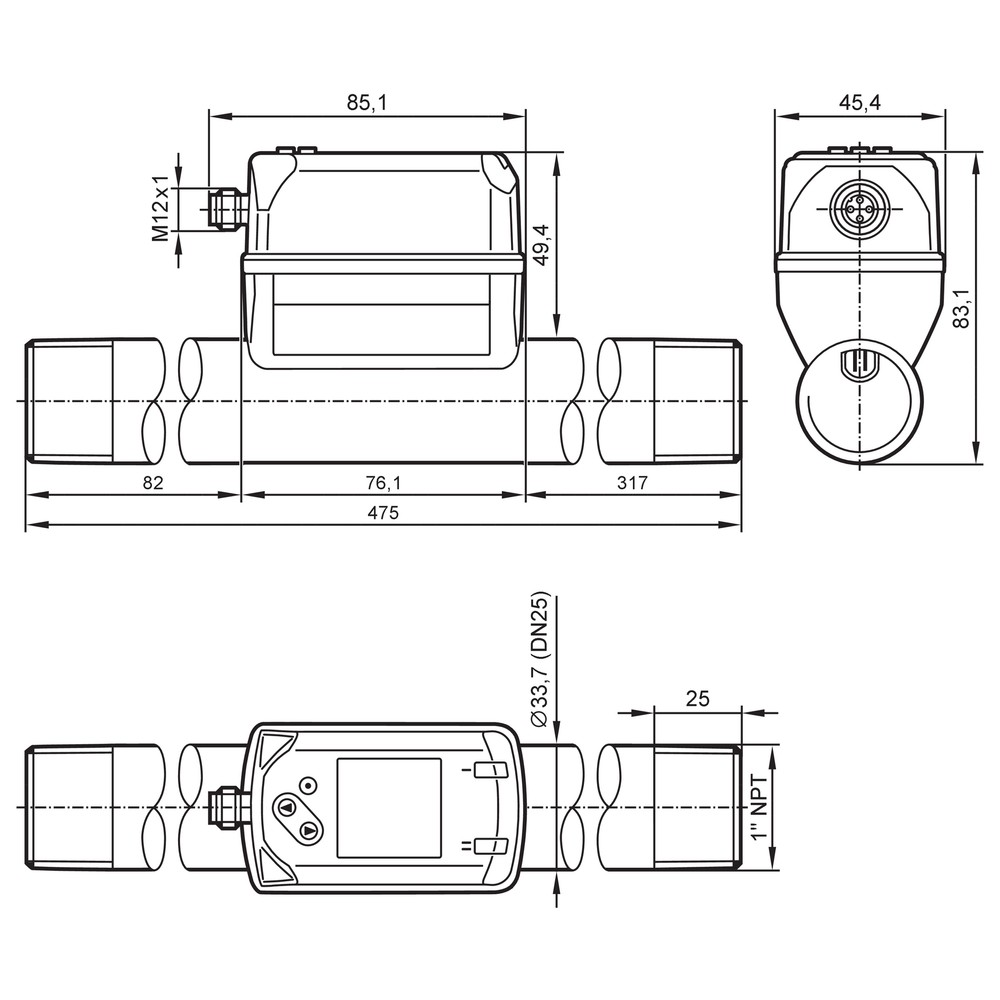

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não reconhece o equipamento por IO-Link.	Configuração do mestre, cabeamento ou parâmetros de comunicação incompatíveis; esses detalhes não estão especificados na ficha resumida.	Confira a alimentação, a ligação e os parâmetros no datasheet do SD8501 e valide a configuração do mestre IO-Link.
A entrada do controlador não identifica o sinal de saída.	Tipo de entrada do controlador incompatível com o sinal configurado, ou seleção PNP/NPN divergente.	Confirme no datasheet o tipo de saída ativo e compare com o tipo de entrada e a configuração do controlador.
Não há indicação de pulso ou de comutação no sistema.	Ligação ou configuração da saída correspondente incorreta, ou entrada do sistema de controle não compatível.	Verifique a configuração da saída no equipamento e a continuidade e compatibilidade da entrada conforme o esquema elétrico oficial.
Há dificuldade para instalar o medidor na tubulação.	Conexão da contraparte diferente da rosca externa 1" NPT ou incompatibilidade dimensional com DN25.	Identifique a rosca da tubulação e compare com a especificação e o desenho dimensional do produto antes de forçar a montagem.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM SD8501 em português (Datasheet) Desenho em escala IFM SD8501 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM SD8501 e para que serve?

É um medidor de ar comprimido destinado ao monitoramento de vazão. A ficha informa conexão 1" NPT/DN25 e sinais de comutação, analógico e de pulso, além de IO-Link.

O SD8501 pode ser integrado a um sistema com IO-Link?

Sim, IO-Link está listado como interface. Confirme no datasheet os requisitos de ligação, versão e parâmetros necessários à integração.

O produto serve para medir outro fluido além de ar comprimido?

A ficha identifica o SD8501 como medidor de ar comprimido e não confirma compatibilidade com outros fluidos. Para outra aplicação, consulte o fabricante.

Posso usar o SD8501 com fluido acima de 60 °C?

A faixa informada para a temperatura do fluido é de -10 a 60 °C. A ficha não dá suporte a operação acima desse limite.

O que verificar se o controlador não recebe o sinal do medidor?

Confira se o controlador aceita o sinal selecionado e se a configuração PNP/NPN corresponde à entrada. Use o datasheet para confirmar pinagem e condições elétricas antes de substituir o equipamento.

O que fazer se a comunicação IO-Link não funcionar?

Verifique a ligação e a configuração do mestre IO-Link, além dos parâmetros especificados no datasheet. A ficha resumida não informa pinagem ou versão de comunicação.

Devo comprar o SD8501 ou procurar outro modelo?

Escolha-o se a aplicação for de ar comprimido, a tubulação aceitar 1" NPT/DN25 e a temperatura ficar entre -10 e 60 °C. Se precisar de outra conexão, fluido ou faixa térmica, selecione uma versão cuja ficha confirme esses requisitos.

O produto acompanha cabos ou acessórios?

A ficha fornecida não lista acessórios inclusos. Confirme com o fornecedor quais itens acompanham o produto antes de planejar a instalação.

Quais cuidados devo ter na instalação?

Confirme a compatibilidade da rosca e consulte o desenho dimensional e o datasheet para montagem e ligação elétrica. Não force uma conexão diferente de 1" NPT.

Como confirmar a ligação elétrica correta?

Consulte o datasheet oficial do SD8501 para alimentação, pinagem e ligação das saídas. Esses detalhes não constam na ficha resumida do anúncio.

GLOSSÁRIO TÉCNICO

Ar comprimido

Fluido indicado na ficha para a aplicação do medidor (Ref.: tipo de produto: medidor de ar comprimido).

NPT

Tipo de rosca especificado para a conexão de processo do equipamento (Ref.: conexão: 1" NPT, rosca externa).

DN25

Diâmetro nominal informado para a conexão de processo (Ref.: diâmetro nominal: DN25).

PNP/NPN

Tipos de saída de comutação indicados na ficha; a ligação deve ser compatível com a entrada do sistema de controle (Ref.: especificações: PNP/NPN).

IO-Link

Interface de comunicação indicada para integração do medidor com sistemas compatíveis (Ref.: especificações: IO-Link).
