Medidor de Ar Comprimido IFM SD5500

Pré-visualizar: SD5500 IFM - Medidor Ar IFM Monitor fluxo IO-Link 0,05-15m³/h G 1/4

SD5500 IFM - Medidor Ar IFM Monitor fluxo IO-Link 0,05-15m³/h G 1/4

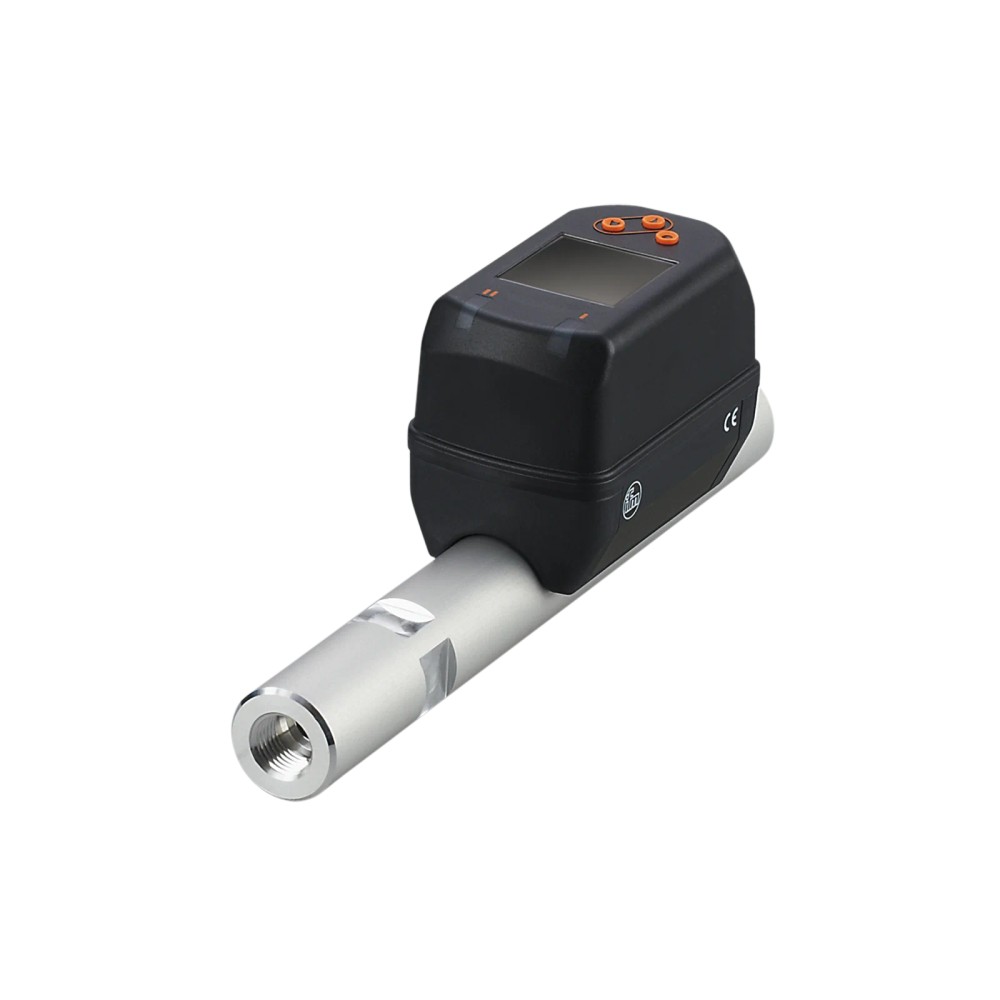

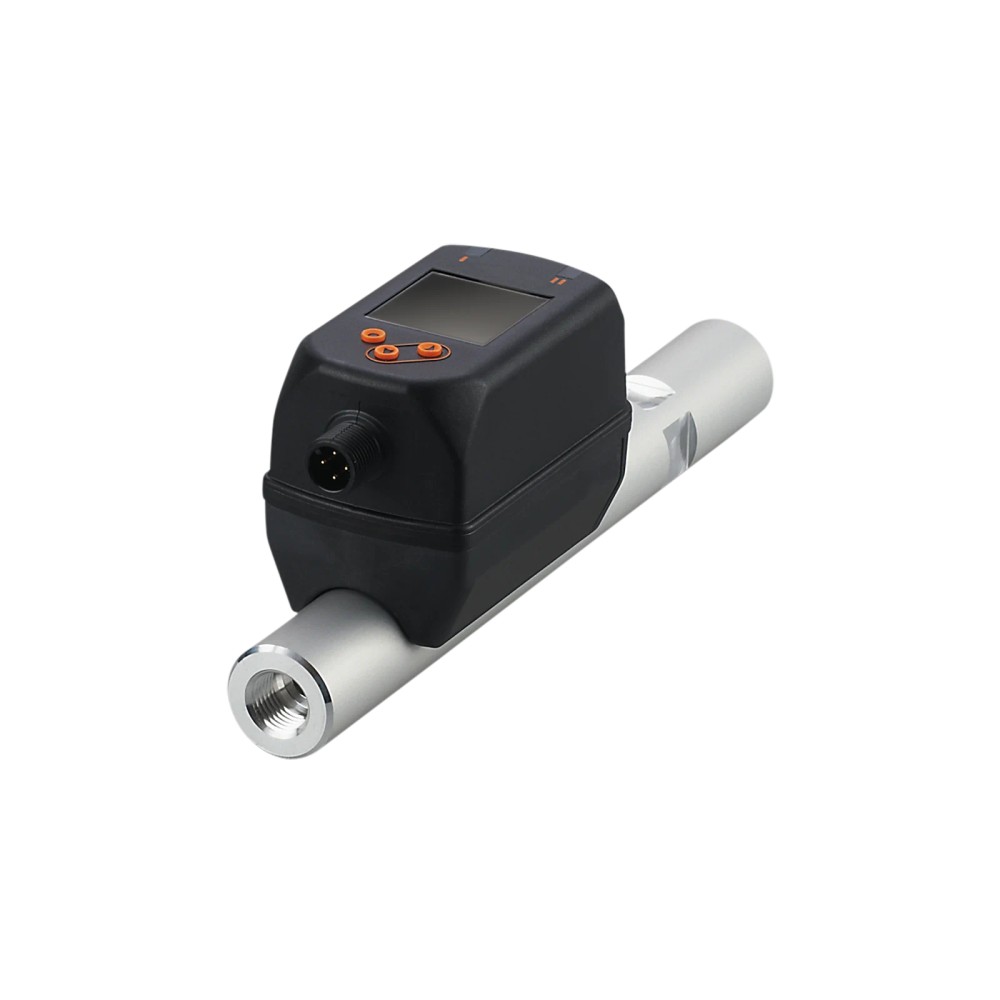

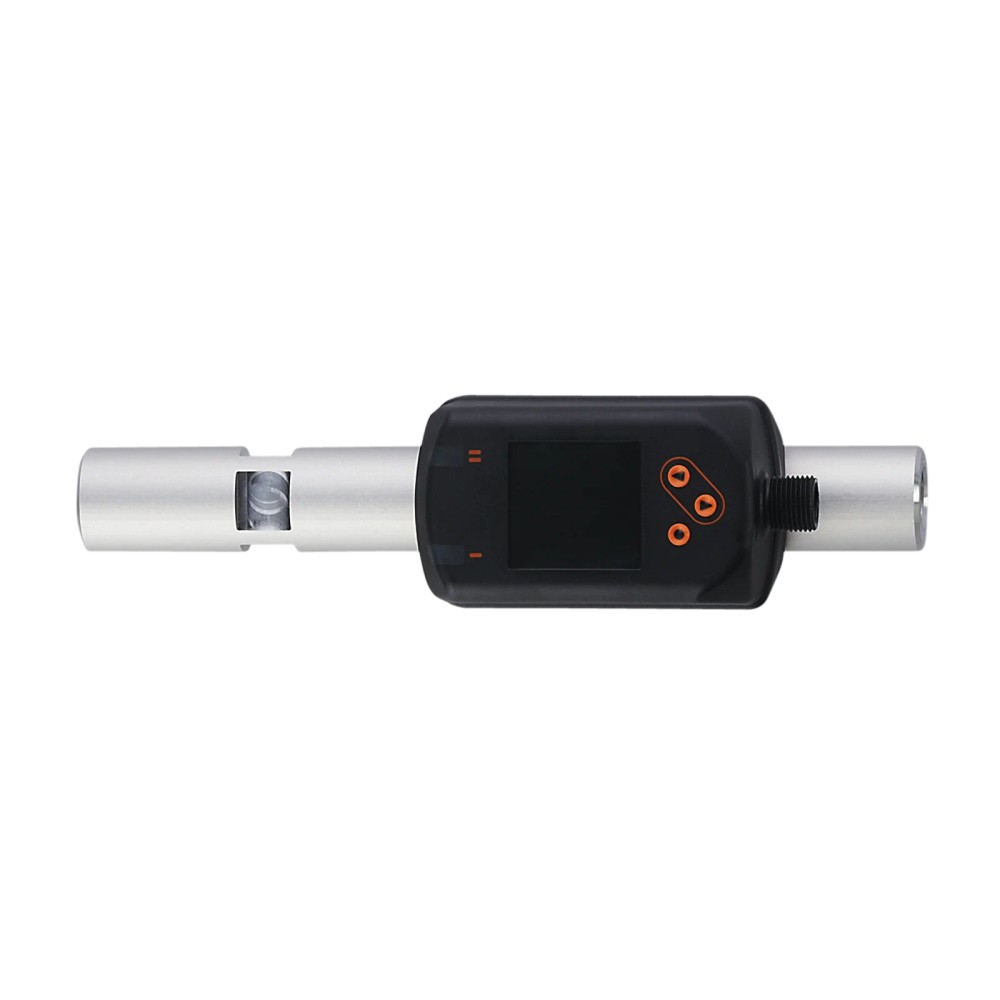

Imagem meramente ilustrativa

R$ 9.075,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SD5500
EAN: 4021179314794
NCM do produto: 90268000

Destaques do Produto Fluido Ar comprimido...mais

Fechar menu

Saiba mais sobre: "SD5500 IFM - Medidor Ar IFM Monitor fluxo IO-Link 0,05-15m³/h G 1/4"

Destaques do Produto

Fluido

Ar comprimido

Vazão de medição

0,05...15 m³/h ou 0,8...250 l/min

Pressão máxima informada

16 bar

Temperatura do fluido

-10...60 °C

Conexão de processo

G 1/4, rosca interna DN8

Sinais disponíveis

PNP/NPN, comutação, analógico, pulso e IO-Link

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Medidor de Ar Comprimido IFM SD5500 com IO-Link, faixa de 0,05 a 15 m³/h e conexão G 1/4

O IFM SD5500 é um medidor de ar comprimido destinado à medição de fluxo em sistemas compatíveis com sua faixa de operação. Mede de 0,05 a 15 m³/h (0,8 a 250 l/min), suporta pressão de até 16 bar e temperatura do fluido de -10 a 60 °C. Oferece sinais de comutação, analógico e de pulso, além de comunicação IO-Link. A conexão de processo é G 1/4 com rosca interna DN8.

PRINCIPAIS ESPECIFICAÇÕES

Produto	Medidor de ar comprimido
Modelo / SKU	SD5500
Marca	IFM
Faixa de medição	0,05...15 m³/h; 0,8...250 l/min
Temperatura do fluido	-10...60 °C
Resistência à pressão	16 bar
Conexão de processo	G 1/4, rosca interna DN8
Sinais e comunicação	PNP/NPN; sinal de comutação, analógico, de pulso e IO-Link
Peso informado	556 g
GTIN	4021179314794

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição de fluxo de ar comprimido em linhas cuja vazão esteja entre 0,05 e 15 m³/h (0,8 a 250 l/min).
Instalações que atendam à conexão de processo G 1/4 com rosca interna DN8.
Aplicações em que a temperatura do fluido esteja entre -10 e 60 °C e a pressão não exceda 16 bar.
Sistemas que possam utilizar um ou mais dos sinais informados: comutação, analógico, pulso ou IO-Link.

⚠ Considere outro se precisa de:

Não selecionar para vazões fora da faixa de medição informada sem confirmar a adequação com o fabricante.
Não utilizar em condições de temperatura do fluido fora de -10 a 60 °C ou pressão superior a 16 bar, conforme os limites informados.
Não presumir compatibilidade mecânica com conexões diferentes de G 1/4 rosca interna DN8 sem validar adaptadores e instalação.

APLICAÇÕES E USO

Medição de vazão de ar comprimido em linha, quando a vazão requerida estiver entre 0,05 e 15 m³/h (0,8 a 250 l/min). Essa faixa e o tipo de fluido constam nos dados do produto.
Aplicações com temperatura do fluido entre -10 e 60 °C e pressão de até 16 bar, respeitando os limites informados.
Integração em sistema que utilize IO-Link ou os sinais de comutação, analógico ou de pulso indicados. A compatibilidade elétrica detalhada depende dos parâmetros do datasheet e do sistema de controle.
A adequação a uma máquina, rede de ar ou processo específico deve ser validada considerando vazão, pressão, temperatura e conexão. Não há informações disponíveis sobre precisão, condições de referência ou requisitos de trecho reto.

COMO ESCOLHER

Antes de comprar o Medidor de Ar Comprimido IFM SD5500 com IO-Link, faixa de 0,05 a 15 m³/h e conexão G 1/4, verifique estes pontos:

Escolha o SD5500 quando

A aplicação envolver medição de ar comprimido dentro da faixa de 0,05 a 15 m³/h, com temperatura do fluido de -10 a 60 °C, pressão de até 16 bar e conexão G 1/4 rosca interna DN8.

Avalie outra configuração quando

A vazão requerida estiver fora da faixa informada, o processo exceder os limites de temperatura ou pressão, ou a conexão de processo necessária não corresponder à G 1/4 rosca interna DN8. Consulte o datasheet ou o fabricante para verificar outra opção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Medidor de ar comprimido	Identifica o fluido e a função declarados para o produto.
Modelo	SD5500	Código do modelo informado para identificação e consulta ao fabricante.
Marca	IFM	Fabricante indicado na ficha.
SKU / Part number	SD5500	Código de identificação do produto no anúncio.
GTIN	4021179314794	Identificador comercial informado na ficha.

Faixa de medição
Alcance de medição	0,05...15 m³/h	Intervalo de vazão informado para medição.
Alcance de medição	0,8...250 l/min	A mesma faixa de vazão expressa em litros por minuto.

Saídas e comunicação
Sinais / saídas	PNP/NPN; sinal de comutação; sinal analógico; sinal de pulso	Tipos de sinais informados; parâmetros elétricos detalhados não constam nos dados disponíveis.
Interface de comunicação	IO-Link	Interface declarada na ficha; versão e arquivo IODD não informados.

Condições de processo
Temperatura do fluido	-10...60 °C	Faixa de temperatura do fluido informada.
Resistência à pressão	16 bar	Limite de resistência à pressão indicado na ficha.

Dados mecânicos e conexão
Conexão de processo	G 1/4, rosca interna DN8	Tipo e dimensão de conexão informados; conferir correspondência com a tubulação.
Peso	556 g	Valor de peso informado no conjunto de dados do produto.

COMPATIBILIDADE

Comunicação

• IO-Link; a versão, o perfil e o arquivo IODD não estão especificados nos dados disponíveis.

• Sinal de comutação, sinal analógico e sinal de pulso; os parâmetros elétricos detalhados não estão especificados nos dados disponíveis.

Conexões

Elétrica São informados PNP/NPN e sinais de comutação, analógico e de pulso, além de IO-Link. Tipo de conector, pinagem, tensão de alimentação e configuração elétrica detalhada não estão especificados nos dados disponíveis; verificar o datasheet antes da ligação.

Processo G 1/4, rosca interna DN8. A compatibilidade mecânica deve ser confirmada com a conexão da linha e os requisitos de montagem do sistema.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Linha de ar comprimido com vazão entre 0,05 e 15 m³/h, temperatura entre -10 e 60 °C e pressão de até 16 bar	✓	As condições estão dentro dos limites informados para faixa de medição, temperatura do fluido e resistência à pressão.
Instalação cuja conexão de processo requerida seja G 1/4 rosca interna DN8	✓	A conexão de processo informada para o produto é G 1/4 rosca interna DN8.
Sistema de aquisição que utilize IO-Link	✓	IO-Link é indicado entre as especificações do produto; confirmar versão, IODD e requisitos do mestre no datasheet.
Aplicação com vazão fora de 0,05 a 15 m³/h	✗	A vazão requerida fica fora da faixa de medição informada; não há evidência de operação válida fora desse intervalo.
Processo com temperatura do fluido fora de -10 a 60 °C ou pressão superior a 16 bar	✗	A condição excede os limites informados para temperatura do fluido ou resistência à pressão.

INSTALAÇÃO

Como instalar o Medidor de Ar Comprimido IFM SD5500 com IO-Link, faixa de 0,05 a 15 m³/h e conexão G 1/4

Confirme que o fluido é ar comprimido e que a vazão prevista está dentro da faixa informada para o SD5500.
Verifique se temperatura do fluido e pressão de operação permanecem dentro dos limites declarados.
Confirme que a conexão disponível corresponde a G 1/4 com rosca interna DN8; valide a interface mecânica antes da montagem.
Consulte o datasheet para orientação de montagem, posição, sentido de fluxo e requisitos de instalação, que não estão detalhados nos dados fornecidos.
Antes de energizar, confira no datasheet a alimentação, a pinagem e a configuração elétrica aplicável ao sinal escolhido.
Após a montagem e ligação, verifique a leitura e a comunicação com o sistema de controle conforme o sinal utilizado.

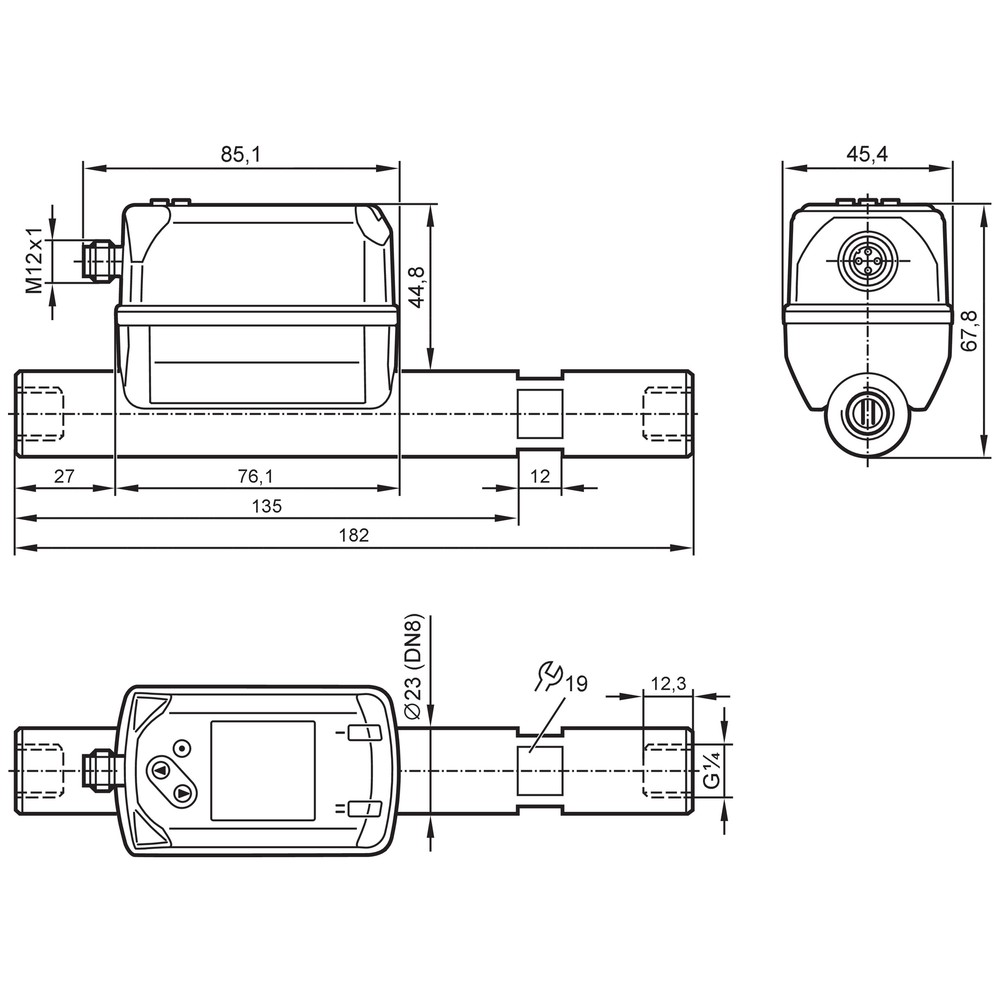

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O valor de vazão não aparece ou fica fora da faixa esperada.	A vazão do processo pode estar fora do intervalo de medição do produto ou as condições de instalação podem não corresponder às instruções do fabricante.	Compare a vazão real com a faixa de 0,05...15 m³/h e verifique no datasheet as condições de instalação e de leitura.
O controlador não reconhece o sinal do medidor.	A interface selecionada, a configuração PNP/NPN ou a ligação podem não corresponder aos requisitos da entrada do controlador.	Confira o tipo de entrada do controlador e compare pinagem, alimentação e configuração elétrica com o datasheet; esses detalhes não estão especificados nos dados disponíveis.
A comunicação IO-Link não é estabelecida.	Pode haver incompatibilidade de configuração entre o dispositivo, o mestre ou o arquivo de descrição utilizado.	Confirme no datasheet a versão e os requisitos de IO-Link e valide a configuração do mestre; a versão e o IODD não constam nos dados fornecidos.
Há vazamento ou a conexão não pode ser montada corretamente.	A conexão da linha pode não corresponder à rosca interna G 1/4 DN8 ou a montagem pode não seguir as instruções aplicáveis.	Confirme o padrão e a dimensão da conexão da tubulação e consulte o desenho e as instruções do fabricante antes de reapertar ou substituir componentes.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM SD5500 em português (Datasheet) Desenho em escala IFM (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM SD5500 e para quem ele serve?

É um medidor de ar comprimido para aplicações cuja vazão esteja dentro de 0,05 a 15 m³/h. Pode ser considerado em sistemas que aceitem a conexão G 1/4 rosca interna DN8 e um dos sinais ou a comunicação informados.

Quais sinais e comunicação o SD5500 oferece?

A ficha informa PNP/NPN, sinal de comutação, analógico e de pulso, além de IO-Link. Tensão, pinagem e parâmetros detalhados devem ser confirmados no datasheet.

O que acompanha o produto?

Os dados disponíveis não informam os itens incluídos na embalagem. Confirme o conteúdo do fornecimento com o vendedor ou fabricante antes da compra.

Posso usar o SD5500 com vazão acima de 15 m³/h?

A ficha informa uma faixa de medição até 15 m³/h, portanto não há base para afirmar que seja adequado acima desse valor. Para essa condição, consulte o fabricante sobre um modelo com faixa compatível.

Ele serve para medir outro fluido além de ar comprimido?

Os dados disponíveis identificam o produto como medidor de ar comprimido e não confirmam compatibilidade com outros fluidos. Não presuma essa aplicação sem validação do fabricante.

O medidor está instalado, mas a leitura não corresponde ao esperado; o que verifico?

Primeiro compare a vazão do processo com a faixa de 0,05 a 15 m³/h e confira as condições de instalação no datasheet. Verifique também se o sinal selecionado e a entrada do controlador são compatíveis.

O controlador não recebe o sinal: preciso trocar o sensor?

Não necessariamente; a configuração PNP/NPN, a ligação ou a entrada do controlador podem não corresponder. Antes de trocar o sensor, confira pinagem e parâmetros elétricos no datasheet, pois esses detalhes não estão informados na ficha resumida.

Devo escolher este modelo ou outro medidor de vazão?

Escolha o SD5500 se a aplicação for de ar comprimido, estiver dentro da faixa de medição e atender aos limites de processo e conexão informados. Se a vazão necessária ou a conexão não corresponder, compare com outro modelo usando o datasheet do fabricante.

O que devo conferir antes de instalar o SD5500?

Confirme a conexão G 1/4 rosca interna DN8 e verifique vazão, pressão e temperatura do fluido. Consulte o datasheet para sentido de fluxo, montagem e detalhes de ligação elétrica.

Como faço a ligação elétrica do SD5500?

A ficha informa sinais PNP/NPN, comutação, analógico, pulso e IO-Link, mas não traz pinagem nem alimentação. Use o datasheet do fabricante para identificar a ligação correta antes de energizar.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação indicada para integração do dispositivo com um sistema compatível. (Ref.: comunicação IO-Link)

PNP/NPN

Tipos de saída de comutação indicados na ficha; a configuração deve corresponder à entrada do controlador. (Ref.: especificações PNP/NPN)

Sinal analógico

Tipo de sinal de saída informado para transmitir uma variável do processo; faixa e escala não constam nos dados disponíveis. (Ref.: sinal analógico)

Sinal de pulso

Saída indicada na ficha para transmissão por pulsos; parâmetros de configuração não estão disponíveis nos dados fornecidos. (Ref.: sinal de pulso)

G 1/4 rosca interna DN8

Conexão de processo declarada para o produto; deve ser conferida em relação à conexão da tubulação. (Ref.: conexão G 1/4 rosca interna DN8)
