Medidor de Ar Comprimido ifm SD1540

Pré-visualizar: SD1540 IFM - Medidor de Ar Comprimido ifm Monitoramento de Fluxo IO-Link 0,3-26260 m³/h

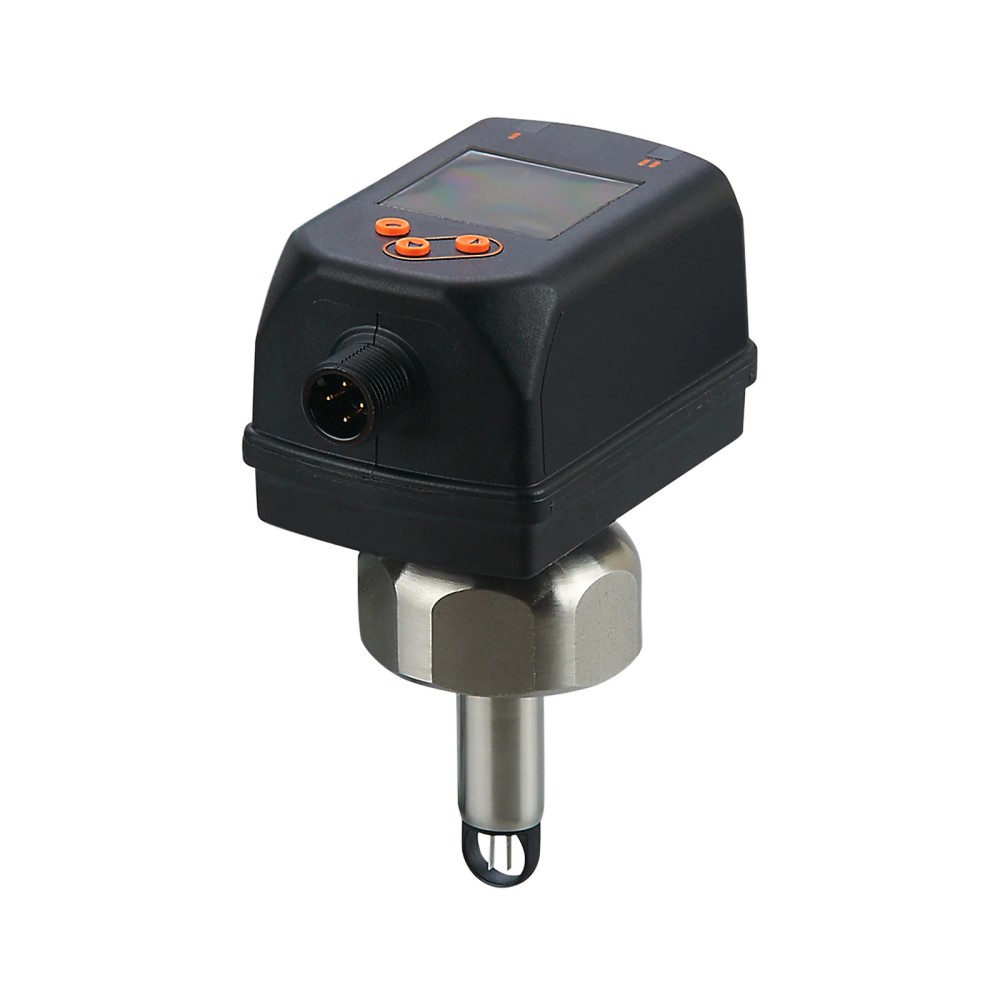

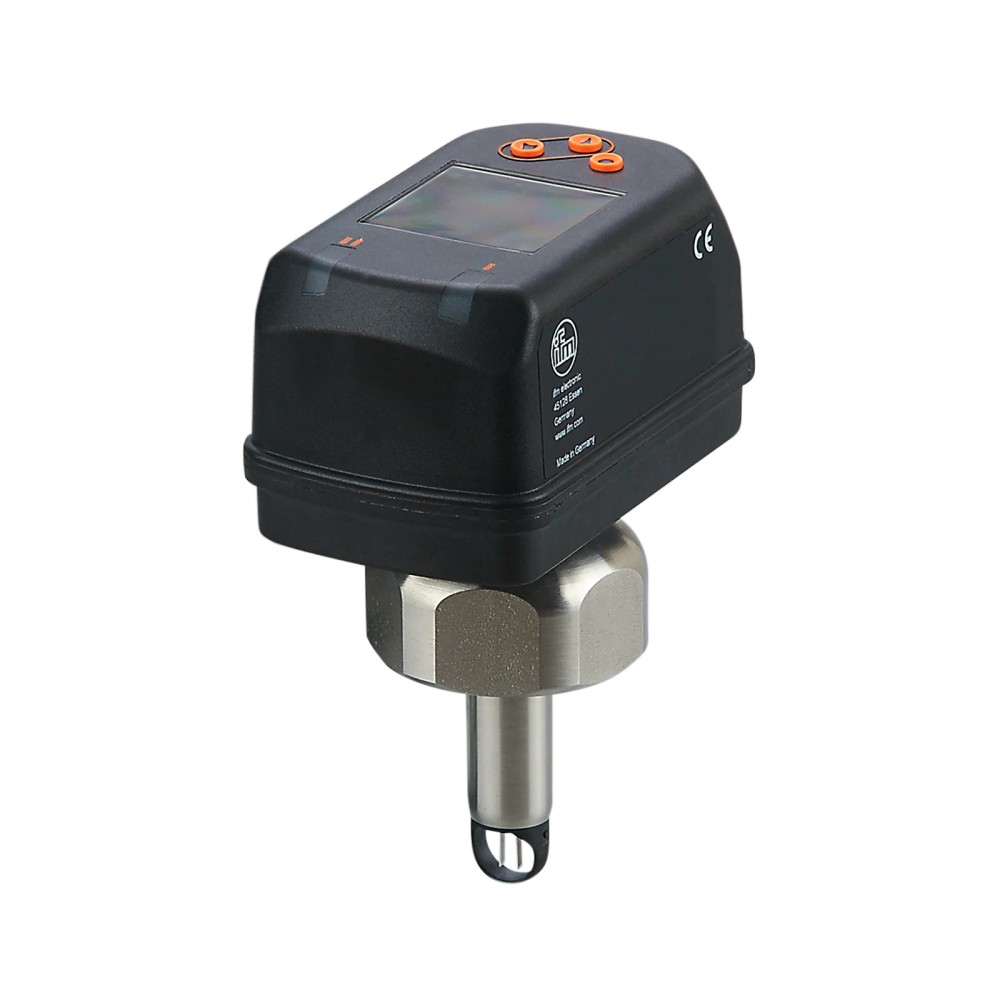

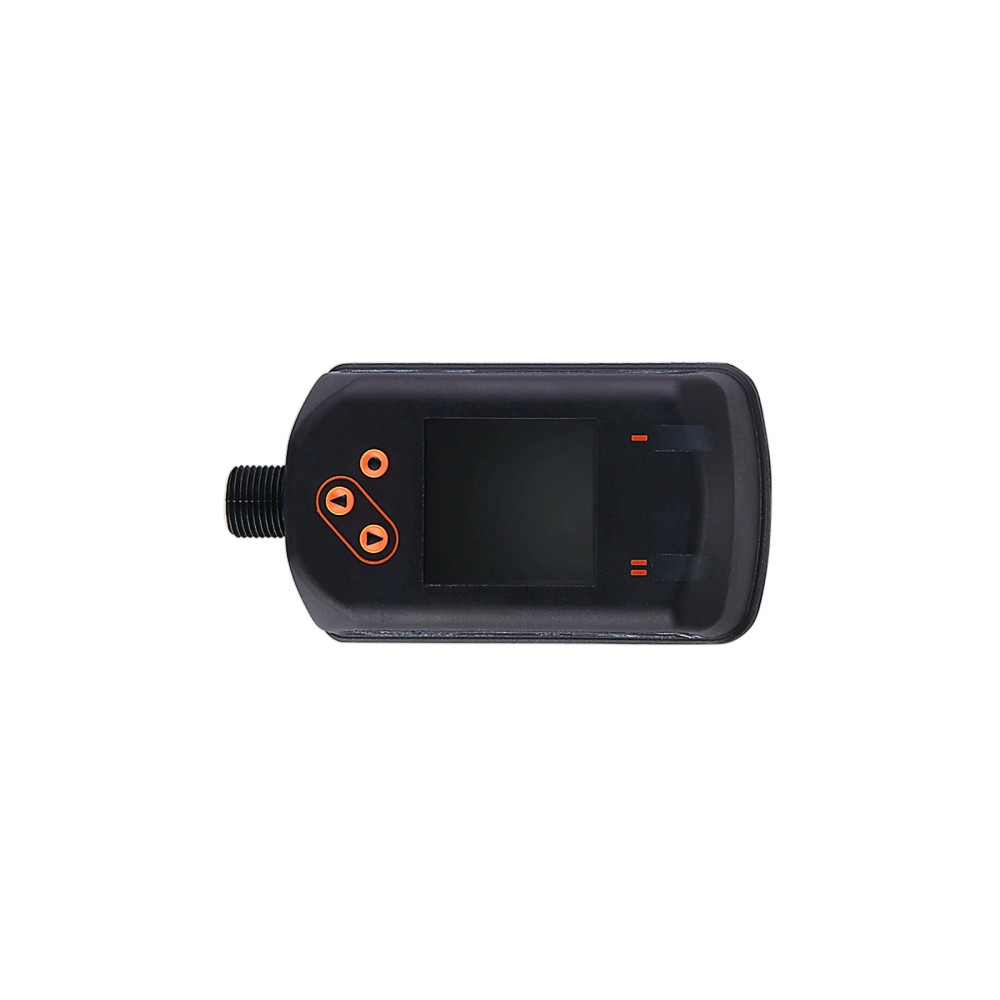

SD1540 IFM - Medidor de Ar Comprimido ifm Monitoramento de Fluxo IO-Link 0,3-26260 m³/h

Imagem meramente ilustrativa

R$ 9.546,96

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SD1540
EAN: 4021179314756
NCM do produto: 90268000

Destaques do Produto Fluido Ar comprimido...mais

Fechar menu

Saiba mais sobre: "SD1540 IFM - Medidor de Ar Comprimido ifm Monitoramento de Fluxo IO-Link 0,3-26260 m³/h"

Destaques do Produto

Fluido

Ar comprimido

Faixa de medição

0,3...26260 m³/h

Conexão de processo

G 1, rosca interna

Pressão

Resistência à pressão de 16 bar

Temperatura do fluido

-10...60 °C

Sinais e interface

PNP/NPN, comutação, analógico, pulso e IO-Link

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Medidor de ar comprimido ifm SD1540 com IO-Link, faixa de medição de 0,3 a 26260 m³/h

O ifm SD1540 é um medidor de ar comprimido para monitoramento de fluxo. Oferece faixa de medição de 0,3 a 26260 m³/h, conexão de processo G 1 com rosca interna e resistência à pressão de 16 bar. Disponibiliza sinais de comutação, analógico e de pulso, além de IO-Link; a ficha também especifica PNP/NPN.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Medidor de ar comprimido
Modelo	SD1540
Faixa de medição	0,3...26260 m³/h
Temperatura do fluido	-10...60 °C
Resistência à pressão	16 bar
Conexão de processo	G 1, rosca interna
Sinais e interface	PNP/NPN; comutação; analógico; pulso; IO-Link
Marca	ifm
SKU / Part Number	SD1540
GTIN	4021179314756

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de fluxo de ar comprimido em instalações cujos requisitos estejam dentro da faixa de medição, temperatura do fluido e resistência à pressão informadas.
Aplicações que utilizem conexão de processo G 1 com rosca interna e possam receber os sinais ou a interface especificados na ficha.

⚠ Considere outro se precisa de:

Não selecionar para fluidos diferentes de ar comprimido sem confirmação explícita do fabricante.
Não aplicar quando a temperatura do fluido estiver fora de -10...60 °C ou quando a pressão exceder a resistência à pressão especificada de 16 bar.
Não presumir compatibilidade mecânica com conexões diferentes de G 1, rosca interna; confirmar a conexão da tubulação antes da instalação.

APLICAÇÕES E USO

Monitoramento do fluxo de ar comprimido em sistemas pneumáticos, desde que a vazão requerida esteja dentro de 0,3...26260 m³/h.
Instalações com temperatura do fluido entre -10 e 60 °C e pressão compatível com a resistência especificada de 16 bar.
Integração de sinais de medição ou comutação e IO-Link em sistemas compatíveis; configuração e requisitos do controlador devem ser verificados no datasheet. As aplicações descritas são possibilidades baseadas nas especificações, não cenários de instalação certificados na ficha.

COMO ESCOLHER

Antes de comprar o Medidor de ar comprimido ifm SD1540 com IO-Link, faixa de medição de 0,3 a 26260 m³/h, verifique estes pontos:

Quando escolher o SD1540

Escolha-o para medição de ar comprimido quando a faixa necessária estiver entre 0,3 e 26260 m³/h, o fluido operar entre -10 e 60 °C e a instalação aceitar conexão G 1 com rosca interna.

Quando avaliar outra opção

Considere outro modelo se a aplicação exigir fluido distinto, temperatura fora da faixa informada, resistência à pressão superior a 16 bar ou uma conexão de processo diferente. Confirme no datasheet do fabricante os requisitos não detalhados na ficha, incluindo dimensionamento e configuração elétrica.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Medidor de ar comprimido	Aplicação indicada na ficha do produto.
Modelo	SD1540	Referência do modelo.
Marca	ifm	Fabricante indicado no anúncio.
SKU / Part Number	SD1540	Identificadores comerciais informados.
GTIN	4021179314756	Código de identificação do produto.
Categoria	Sensores	Categoria informada no cadastro.
NCM	9026.80.00	Classificação fiscal informada no cadastro.

Faixa de medição e processo
Alcance de medição	0,3...26260 m³/h	Faixa declarada na ficha; confirmar condições de referência e dimensionamento no datasheet.
Temperatura do fluido	-10...60 °C	Intervalo informado para o fluido.
Resistência à pressão	16 bar	Valor de resistência à pressão declarado na ficha.
Fluido indicado	Ar comprimido	Tipo de fluido explicitamente identificado para o produto.

Sinais e comunicação
Especificações de saída e comunicação	PNP/NPN; sinal de comutação; sinal analógico; sinal de pulso; IO-Link	Tipos de sinal e interface listados; detalhes elétricos, configuração e pinagem devem ser consultados no datasheet.

Conexão de processo
Conexão	G 1, rosca interna	Conexão mecânica informada; conferir desenho dimensional para integração.

Dados de identificação física
Peso	408,3 g	Valor informado no cadastro do produto.

COMPATIBILIDADE

Comunicação

• IO-Link; a ficha também lista sinais de comutação, analógico e de pulso.

Conexões

Elétrica A ficha informa PNP/NPN e os tipos de sinal de comutação, analógico e de pulso, mas não especifica pinagem, tensão de alimentação ou conector elétrico. Consulte o datasheet antes de selecionar cabo, alimentação ou entrada de controlador.

Processo G 1, rosca interna. Compatibilidade mecânica limitada à conexão correspondente; confirmar dimensões e requisitos de montagem no desenho e no datasheet.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Medição de ar comprimido nas condições de fluxo e temperatura especificadas	✓	O produto é identificado como medidor de ar comprimido e informa faixa de 0,3...26260 m³/h e temperatura do fluido de -10...60 °C.
Instalação em processo com conexão G 1 de rosca interna correspondente	✓	A ficha informa conexão de processo G 1, rosca interna; a correspondência dimensional da tubulação deve ser verificada.
Aplicação com pressão acima de 16 bar	✗	A resistência à pressão informada é 16 bar; a ficha não sustenta uso acima desse limite.
Medição de fluido diferente de ar comprimido	✗	A ficha identifica o produto para ar comprimido e não declara compatibilidade com outros fluidos.
Integração com sistema que utilize IO-Link	✓	IO-Link está listado entre as especificações; confirme requisitos elétricos e de configuração no datasheet.

INSTALAÇÃO

Como instalar o Medidor de ar comprimido ifm SD1540 com IO-Link, faixa de medição de 0,3 a 26260 m³/h

Confirme que o fluido da aplicação é ar comprimido e que vazão, temperatura e pressão estão dentro dos limites especificados.
Verifique se a tubulação e o ponto de montagem são compatíveis com a conexão G 1 de rosca interna.
Consulte o desenho dimensional e o datasheet para validar dimensões, orientação e requisitos de instalação antes da montagem.
Instale o medidor na conexão de processo correspondente, seguindo as instruções do fabricante; não force roscas incompatíveis.
Confira no datasheet a pinagem, alimentação e características elétricas antes de conectar saídas PNP/NPN, analógicas, de pulso ou IO-Link.
Após a montagem, verifique a vedação e confirme a leitura e a comunicação conforme o procedimento do fabricante.

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Não há leitura de fluxo no sistema de controle.	Conexão elétrica, alimentação ou configuração da entrada pode não corresponder ao tipo de sinal utilizado.	Confira no datasheet os requisitos elétricos e a pinagem; verifique alimentação, ligação e configuração da entrada do controlador.
A leitura indicada não corresponde ao comportamento esperado do processo.	A condição de operação pode estar fora da faixa de medição ou da temperatura de fluido especificada.	Compare as condições medidas com a faixa de 0,3...26260 m³/h e -10...60 °C e consulte o datasheet para as condições de referência.
Há vazamento na união do medidor com a tubulação.	Conexão de processo incompatível ou montagem inadequada da rosca.	Confirme que a conexão da instalação corresponde a G 1 com rosca interna e inspecione a montagem conforme as instruções do fabricante.
O dispositivo não comunica por IO-Link.	A interface, a ligação elétrica ou a configuração do sistema podem não estar adequadas à integração.	Confirme a compatibilidade do mestre e os requisitos de conexão e configuração no datasheet; verifique cabeamento e parâmetros antes de substituir o produto.

DOCUMENTAÇÃO TÉCNICA

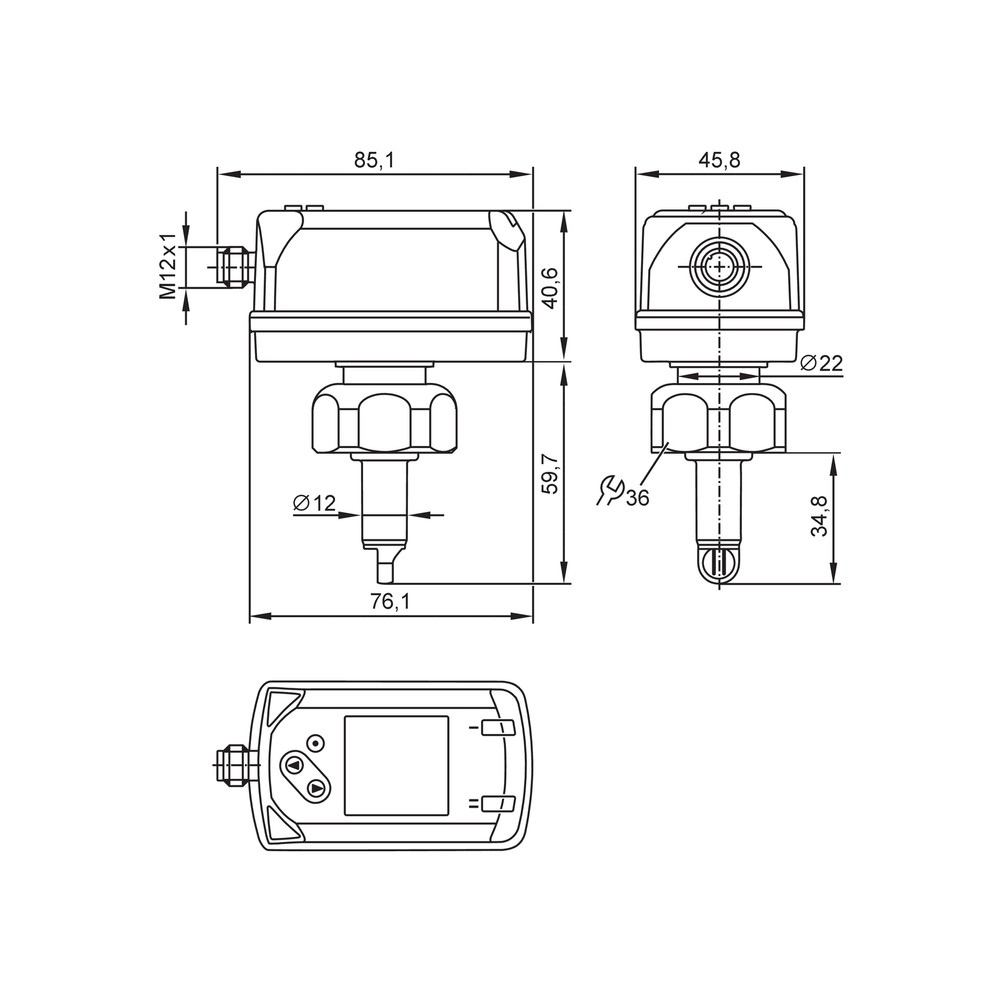

Datasheet do SD1540 em português (Datasheet) Desenho em escala do SD1540 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o ifm SD1540 e para quem ele serve?

É um medidor de ar comprimido destinado a aplicações de monitoramento de fluxo. Serve a sistemas que atendam aos limites de operação e à conexão de processo especificados.

Quais sinais e interfaces o SD1540 oferece?

A ficha lista PNP/NPN, sinal de comutação, sinal analógico, sinal de pulso e IO-Link. Consulte o datasheet para detalhes de alimentação, configuração e ligação.

O que acompanha o produto?

A ficha fornecida não informa acessórios ou itens inclusos. Consulte o fornecedor ou a documentação do fabricante para confirmar o conteúdo de fornecimento.

Posso usar o SD1540 com qualquer fluido?

A ficha identifica o SD1540 como medidor de ar comprimido e não declara compatibilidade com outros fluidos. Para outra aplicação, confirme a adequação diretamente no datasheet ou com o fabricante.

Ele pode operar com temperatura do fluido acima de 60 °C?

A ficha informa temperatura do fluido de -10 a 60 °C. Não há suporte nesta informação para operação acima desse limite.

O medidor serve para uma linha com pressão superior a 16 bar?

A resistência à pressão declarada é 16 bar. A ficha não indica que o produto seja adequado para pressão superior.

A saída está conectada, mas o controlador não recebe sinal; o que verifico?

Confira a alimentação, a pinagem e se a entrada do controlador corresponde ao tipo de sinal usado. A ficha não detalha esses parâmetros, portanto valide-os no datasheet antes de trocar o medidor.

A leitura de fluxo parece incorreta; preciso substituir o sensor?

Não necessariamente: primeiro confirme se a condição de fluxo está dentro da faixa especificada e se o sistema está configurado para o sinal utilizado. Verifique também as condições de referência e configuração no datasheet.

Devo escolher este modelo ou procurar outro medidor de fluxo?

Escolha o SD1540 se a aplicação envolver ar comprimido, atender à faixa e aos limites de temperatura e pressão, e aceitar conexão G 1 com rosca interna. Busque outro modelo se algum desses requisitos não for atendido ou se precisar de especificações não declaradas aqui.

Como instalar e verificar a conexão do SD1540?

Confirme previamente a correspondência da rosca G 1 e consulte o desenho dimensional e o datasheet para os detalhes de montagem e ligação. Não force a instalação se a conexão da tubulação não corresponder.

GLOSSÁRIO TÉCNICO

Ar comprimido

Fluido indicado na ficha para medição pelo SD1540.

Faixa de medição

Intervalo de fluxo declarado para o qual o produto foi especificado.

IO-Link

Interface de comunicação listada entre as especificações do produto.

PNP/NPN

Tipos de sinal de saída indicados na ficha; os detalhes de ligação devem ser consultados no datasheet.

Rosca interna G 1

Tipo e tamanho de conexão de processo informados para a instalação mecânica.
