Monitor de Fluxo IFM SBY323

Pré-visualizar: SBY323 IFM - Monitor de Fluxo IFM Controle de fluidos líquidos PNP 25bar Rp 1/2

SBY323 IFM - Monitor de Fluxo IFM Controle de fluidos líquidos PNP 25bar Rp 1/2

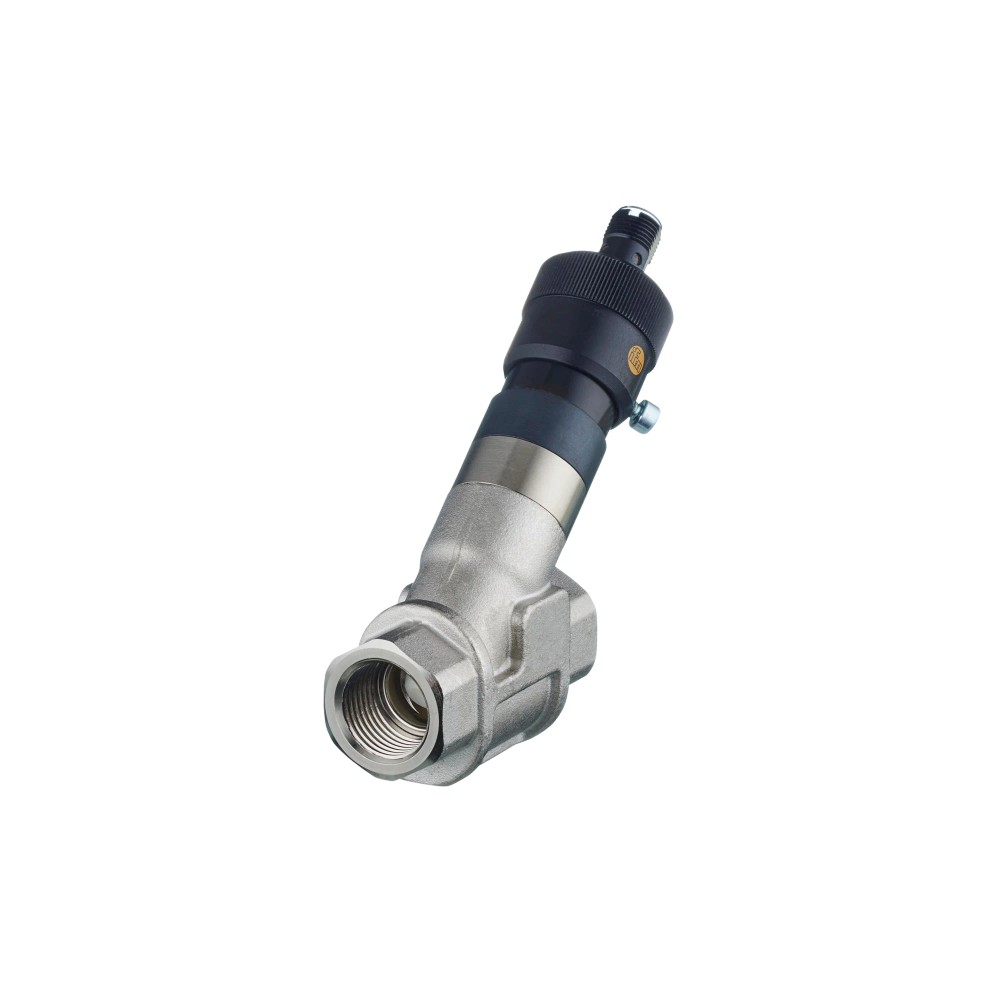

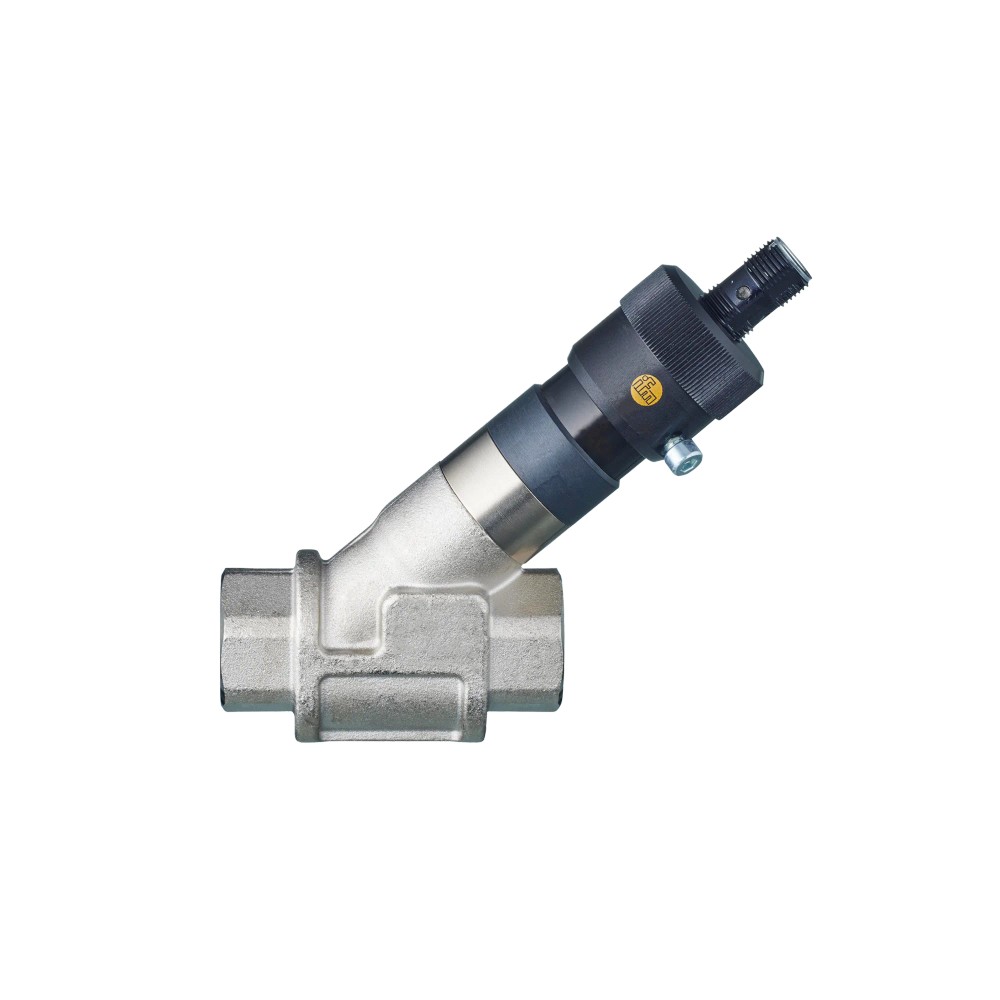

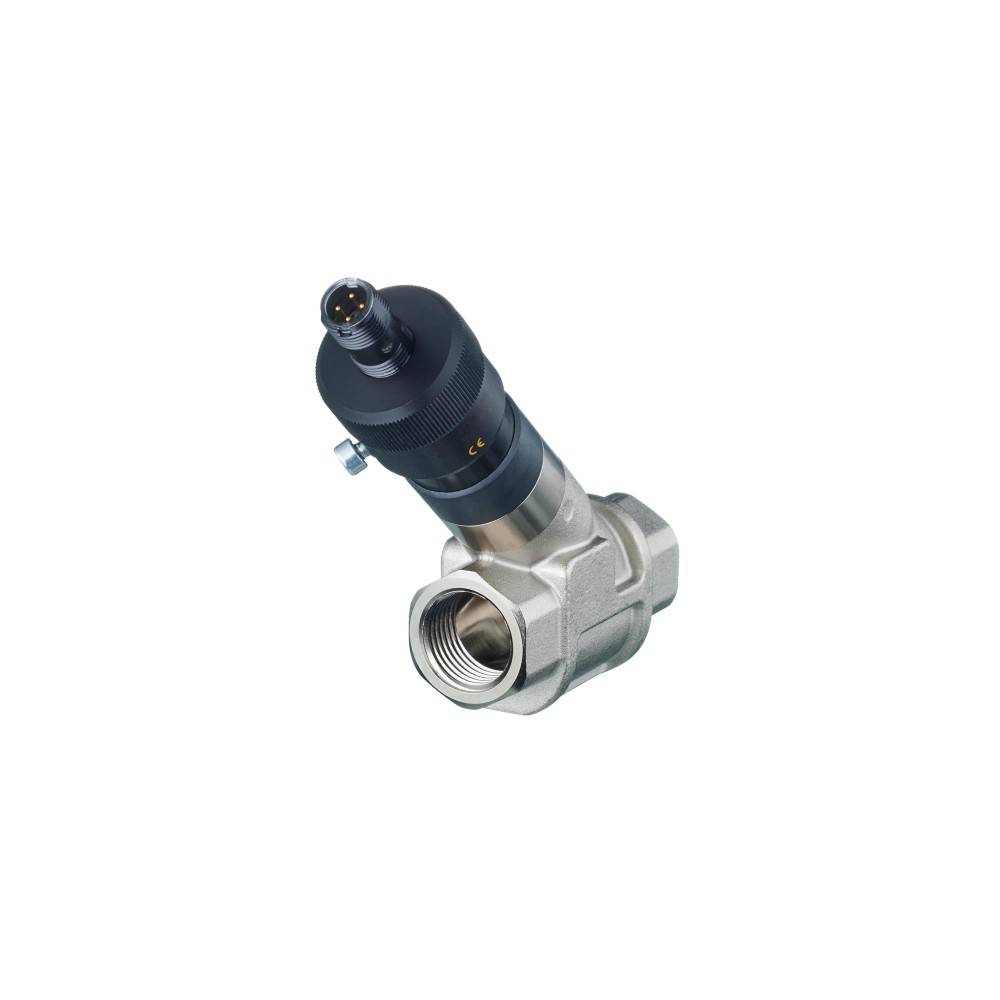

Imagem meramente ilustrativa

R$ 3.042,48

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SBY323
EAN: 4021179258357
NCM do produto: 90261019

Destaques do Produto Faixa de ajuste...mais

Fechar menu

Saiba mais sobre: "SBY323 IFM - Monitor de Fluxo IFM Controle de fluidos líquidos PNP 25bar Rp 1/2"

Destaques do Produto

Faixa de ajuste

2...20 l/min

Saída

PNP, normalmente aberta

Conexão de processo

Rp 1/2, rosca interna

Limite de pressão

25 bar

Temperatura do fluido

0...85 °C

Conexão elétrica

M12, codificação A, 4 contatos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o SBY323 IFM — Monitor de fluxo para líquidos com inibidor de refluxo, saída PNP, 25 bar e conexão Rp 1/2

O SBY323 é um monitor de fluxo para líquidos com inibidor de refluxo, destinado a monitorar o fluxo e fornecer um sinal de comutação. Possui saída PNP, conexão de processo Rp 1/2 com rosca interna e resistência à pressão de até 25 bar. O ajuste de faixa é de 2 a 20 l/min, e a temperatura do fluido admitida é de 0 a 85 °C.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Monitor de fluxo com inibidor de refluxo
Fluidos indicados	Líquidos, água, soluções de glicol e refrigerantes lubrificantes
Faixa de ajuste	2...20 l/min
Saída de comutação	PNP, normalmente aberta
Conexão de processo	Rp 1/2, rosca interna
Temperatura do fluido	0...85 °C
Resistência à pressão	25 bar (2,5 MPa)
Conexão elétrica	1 x M12, codificação A, 4 contatos
Tensão de operação	10...30 V DC, para SELV/PELV
Proteção do invólucro	IP 65; IP 67

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de fluxo em circuitos com fluidos líquidos compatíveis, incluindo água, soluções de glicol e refrigerantes lubrificantes, dentro da faixa de ajuste de 2...20 l/min.
Instalações em que a conexão de processo requerida seja Rp 1/2 com rosca interna e a pressão não exceda 25 bar.
Aplicações com fluido entre 0 e 85 °C e circuito de entrada PNP compatível com a saída normalmente aberta.

⚠ Considere outro se precisa de:

Aplicações em que o fluido fique fora da faixa de 0...85 °C ou a pressão ultrapasse 25 bar.
Aplicações que exijam uma faixa de ajuste fora de 2...20 l/min, uma conexão de processo diferente de Rp 1/2 rosca interna ou uma saída que não seja PNP normalmente aberta.

APLICAÇÕES E USO

Uso comprovado pela ficha: monitoramento de fluxo em líquidos, incluindo água, soluções de glicol e refrigerantes lubrificantes. Verifique se o ponto de operação requerido está coberto pela faixa de ajuste de 2...20 l/min.
Uso condicionado aos limites especificados: circuitos com pressão de até 25 bar e temperatura do fluido entre 0 e 85 °C. A temperatura ambiente indicada é de 0...60 °C.
A ficha não detalha um setor industrial ou uma instalação específica; valide a compatibilidade do fluido, dos materiais em contato e das condições reais de processo antes da aplicação.

COMO ESCOLHER

Antes de comprar o SBY323 IFM — Monitor de fluxo para líquidos com inibidor de refluxo, saída PNP, 25 bar e conexão Rp 1/2, verifique estes pontos:

Escolha o SBY323 quando

A aplicação exigir monitoramento de fluxo de líquidos na faixa ajustável de 2...20 l/min, conexão Rp 1/2 interna, saída PNP normalmente aberta, pressão de até 25 bar e temperatura do fluido entre 0 e 85 °C.

Avalie outra configuração quando

A instalação exigir faixa de fluxo, conexão, tipo de saída, pressão ou temperatura fora dos limites especificados. Compare esses requisitos com a ficha técnica de outro modelo antes de selecionar.

ESPECIFICAÇÕES TÉCNICAS

Identificação e função
Produto	Monitor de fluxo com inibidor de refluxo	Descrição do tipo de produto.
Modelo	SBY323	Referência do fabricante e SKU.
Marca	IFM	Identificação da marca.
GTIN	4021179258357	Identificador comercial informado no anúncio.
Função elétrica	PNP	Tipo de saída de comutação.
Saída	Normalmente aberta	Estado funcional da saída indicado na ficha.
Quantidade de saídas digitais	1	Número de saídas digitais informado.
Sinal de saída	Sinal de comutação	Tipo de sinal especificado.

Área de aplicação e processo
Fluidos indicados	Fluidos líquidos; água; soluções de glicol; refrigerantes lubrificantes	Meios listados na ficha do produto.
Faixa de ajuste	2...20 l/min	Intervalo de ajuste informado.
Histerese	0,3...4 l/min	Valor de histerese informado.
Resistência à pressão	25 bar (2,5 MPa)	Limite de pressão indicado.
Temperatura do fluido	0...85 °C	Faixa de temperatura do meio.

Dados elétricos e proteção do circuito
Tensão de operação	10...30 V DC	Para alimentação SELV/PELV.
Consumo de corrente	< 15 mA	Consumo especificado.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo informado para a saída de comutação.
Corrente máxima constante da saída DC	100 mA	Limite de corrente constante especificado para a saída de comutação.
Proteção contra sobrecarga	Sim	Proteção indicada na ficha.
Proteção contra curto-circuitos	Sim	Proteção indicada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.
Classe de proteção	III	Classe de proteção elétrica informada.
EMC	DIN EN 61000-6-2; DIN EN 61000-6-3	Normas de compatibilidade eletromagnética listadas.

Conexões
Conexão elétrica	1 x M12; codificação A; 4 contatos	Interface elétrica especificada; consultar o datasheet para a atribuição dos contatos.
Conexão de processo	Rp 1/2, rosca interna	Interface mecânica para o processo.

Precisão e desvios
Erro de medição	± 5 % do valor final	Erro de medição declarado.
Repetibilidade	1 % do valor final	Repetibilidade especificada.

Tempos de reação
Tempo de resposta	< 0,01 s	Tempo de resposta informado.

Condições ambientais
Temperatura ambiente	0...60 °C	Faixa de temperatura ambiente de operação indicada.
Temperatura de armazenamento	-15...80 °C	Faixa de armazenamento especificada.
Proteção do invólucro	IP 65; IP 67	Graus de proteção informados.
Resistência a choques	DIN EN 60068-2-27; 20 g (11 ms)	Condição de ensaio declarada.
Resistência a vibrações	DIN EN 60068-2-6; 5 g (10...2000 Hz)	Condição de ensaio declarada.

Materiais e construção
Materiais	Latão quimicamente niquelado; PP; alumínio anodizado; PA	Materiais listados no conjunto do produto.
Materiais em contato com o fluido	1.4310 (aço inoxidável / 301); 1.4301 (aço inoxidável / 304); PBT; latão quimicamente niquelado; PP; PPS; anel de vedação FKM	Materiais indicados para as partes em contato com o fluido.
Peso	422,75 g	Peso informado nos dados do produto.

Displays e elementos de operação
Indicador de status de chaveamento	4 x LED amarelo	Indicação visual do estado de chaveamento.
Material incluído	Chave Allen sextavada	Acessório listado como incluído.

Vida útil e dados de conformidade
Ciclos de comutação mecânica	10 milhões	Quantidade especificada de ciclos mecânicos.
MTTF	3387 anos	Valor declarado nos dados do produto; não representa garantia de vida útil.
NCM	9026.10.19	Classificação fiscal informada.

COMPATIBILIDADE

Comunicação

• O produto fornece sinal de comutação; a ficha não informa protocolo de comunicação digital.

Conexões

Elétrica Conector M12, codificação A, 4 contatos. Saída PNP normalmente aberta; alimentação de 10...30 V DC para SELV/PELV. Verifique a atribuição dos pinos no datasheet antes da ligação.

Processo Conexão de processo Rp 1/2 com rosca interna.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle compatível com sinal de comutação PNP normalmente aberto e alimentação dentro de 10...30 V DC SELV/PELV	✓	A ficha especifica função elétrica PNP, saída normalmente aberta e tensão de operação de 10...30 V DC.
Tubulação com conexão de processo Rp 1/2 rosca interna, fluido entre 0 e 85 °C e pressão de até 25 bar	✓	Esses valores correspondem à conexão e aos limites de temperatura e pressão informados.
Conexão elétrica M12 codificação A, 4 contatos	✓	A ficha especifica uma conexão elétrica M12, codificação A, com 4 contatos; a compatibilidade mecânica não substitui a verificação do pinout.
Aplicação que exige comunicação por protocolo digital	✗	A documentação fornecida descreve sinal de comutação, mas não informa protocolo digital.
Pressão acima de 25 bar ou temperatura do fluido fora de 0...85 °C	✗	A condição excede os limites especificados para resistência à pressão ou temperatura do fluido.
Vazão requerida fora da faixa de ajuste de 2...20 l/min	✗	A faixa de ajuste declarada não cobre o requisito indicado.

INSTALAÇÃO

Como instalar o SBY323 IFM — Monitor de fluxo para líquidos com inibidor de refluxo, saída PNP, 25 bar e conexão Rp 1/2

Confirme no datasheet que o fluido, a faixa de ajuste requerida, a pressão e a temperatura estão dentro dos valores especificados.
Verifique que a tubulação e o ponto de montagem aceitam a conexão Rp 1/2 com rosca interna.
Instale o monitor na conexão de processo, respeitando o sentido de fluxo e as orientações de montagem do fabricante; consulte o datasheet se a orientação não estiver indicada na documentação disponível.
Conecte o M12 codificação A de 4 contatos e confirme a atribuição dos pinos no datasheet antes de energizar.
Alimente dentro da faixa de 10...30 V DC para SELV/PELV e conecte a saída PNP normalmente aberta a uma entrada compatível, observando o limite de corrente especificado.
Ajuste o ponto de comutação conforme o processo e confirme o estado pelos LEDs; valide a operação sem exceder os limites de pressão, temperatura e faixa de ajuste.

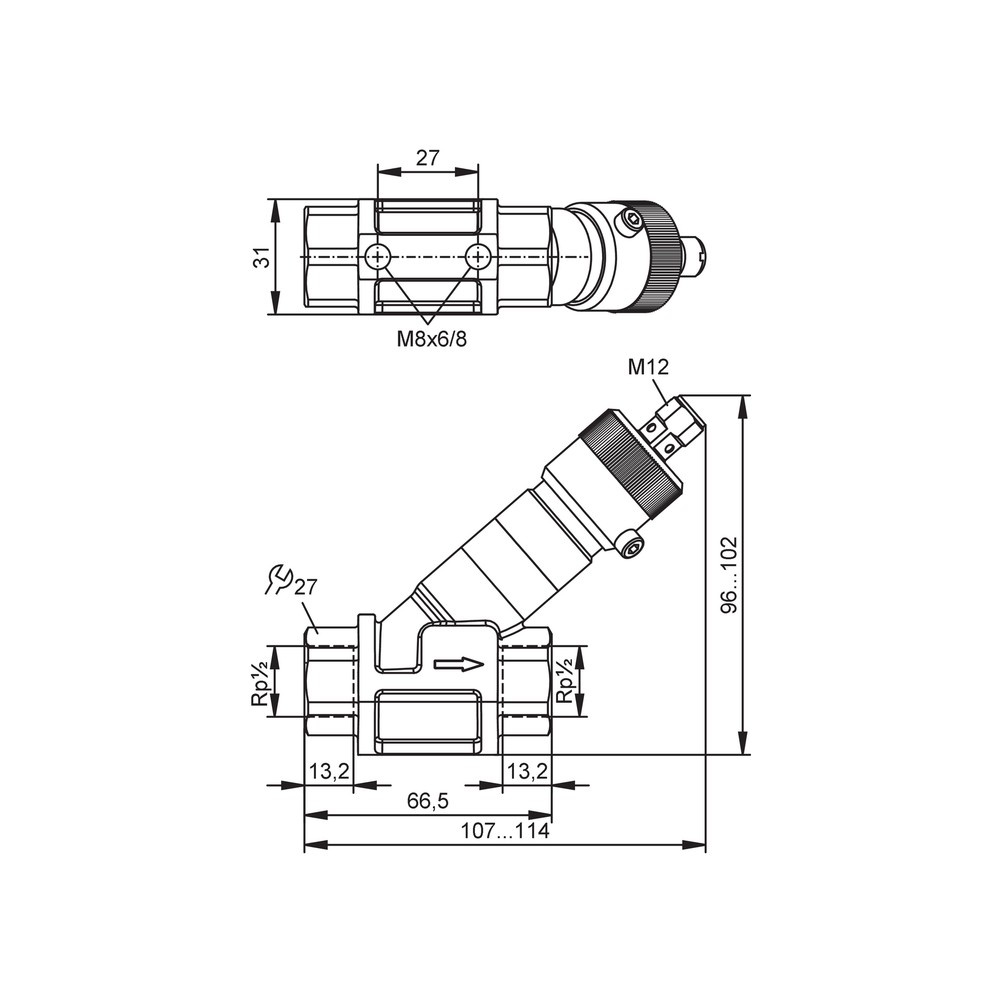

Desenho Dimensional

ACESSÓRIOS

Chave Allen sextavada

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A saída não comuta quando há fluxo.	Vazão fora da faixa de ajuste, alimentação ausente ou ligação incompatível com a saída PNP.	Meça a alimentação nos terminais conforme o pinout oficial; confirme que está entre 10 e 30 V DC e verifique se a vazão está dentro da faixa ajustável.
O sinal de saída permanece ativo ou inativo sem corresponder ao processo.	Ponto de comutação ou histerese ajustados de forma incompatível com a condição de fluxo.	Compare a vazão real com o ajuste e com a histerese especificada; observe os LEDs de status durante uma variação controlada do fluxo.
A leitura ou o estado de comutação varia de forma inesperada.	Condição de processo instável ou instalação/conexão elétrica incorreta.	Confira a estabilidade do fluxo e da alimentação, inspecione a conexão M12 e compare a instalação com as instruções e o esquema do datasheet.
Há vazamento na conexão de processo.	Conexão roscada inadequada, montagem incorreta ou vedação comprometida.	Despressurize o circuito, inspecione a rosca Rp 1/2 e a vedação e confirme que pressão e temperatura permanecem dentro dos limites especificados.

DOCUMENTAÇÃO TÉCNICA

Folha de dados SBY323 em português (Datasheet) Desenho em escala SBY323 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o SBY323 e para que tipo de fluido ele serve?

É um monitor de fluxo com inibidor de refluxo para líquidos. A ficha lista água, soluções de glicol e refrigerantes lubrificantes entre os fluidos indicados.

Que conexão de processo e saída elétrica esse modelo utiliza?

O processo conecta por rosca interna Rp 1/2. Ele fornece saída de comutação PNP normalmente aberta; a conexão elétrica é M12 codificação A com 4 contatos.

O que vem junto com o produto?

A ficha lista uma chave Allen sextavada como material incluído. Não há informação de cabo ou conector fornecido.

Posso usar o SBY323 com fluido acima de 85 °C?

Não dentro da faixa especificada: a temperatura do fluido é de 0...85 °C. Para temperaturas superiores, selecione um equipamento cuja ficha cubra essa condição.

Ele serve para uma aplicação com pressão acima de 25 bar?

A ficha especifica resistência à pressão de 25 bar (2,5 MPa), portanto não se deve considerar o SBY323 adequado acima desse limite.

O LED acende, mas a entrada do controle não reconhece o sinal. O que verificar?

Verifique primeiro se a entrada aceita sinal PNP normalmente aberto, a ligação do M12 conforme o pinout oficial e a alimentação dentro da faixa especificada. A ficha não informa protocolo digital.

A saída não muda de estado; devo substituir o monitor?

Antes da substituição, confirme alimentação, pinagem, compatibilidade da entrada com PNP e se a vazão está dentro da faixa de ajuste. Observe também os LEDs de status durante a operação.

É melhor comprar um kit ou somente o monitor?

A ficha identifica o SBY323 como uma unidade e lista uma chave Allen sextavada incluída; não especifica um kit de instalação. Verifique separadamente os requisitos de conexão e cabeamento da sua instalação.

Como instalar e ajustar o ponto de comutação?

Use a conexão Rp 1/2 e o M12 de 4 contatos conforme o datasheet, respeitando o sentido de fluxo e o pinout do fabricante. A ficha informa ajuste de 2...20 l/min; consulte a documentação para o procedimento de montagem e ajuste.

Como escolher entre este modelo e outro monitor de fluxo?

Compare a faixa de ajuste, o tipo de saída, a conexão, a pressão e a temperatura requeridas com os limites do SBY323. Se algum requisito ficar fora dos valores especificados, procure um modelo cuja ficha cubra essas condições.

GLOSSÁRIO TÉCNICO

Saída PNP

Saída de comutação que fornece sinal positivo para uma entrada compatível; a ficha especifica funcionamento normalmente aberto.

Histerese

Diferença entre os pontos de comutação na atuação e no retorno, conforme a característica indicada para o monitor.

Faixa de ajuste

Intervalo no qual pode ser configurado o ponto de operação do monitor.

Rp 1/2

Designação da conexão de processo com rosca interna indicada para a instalação mecânica.

IP 65 / IP 67

Graus de proteção do invólucro informados na ficha do produto.
