Sensor de Vazão IFM SBY257 com Display e IO-Link

Pré-visualizar: SBY257 IFM - Sensor de Vazão IFM com Display Monitoramento Industrial 4-200 l/min IO-Link

SBY257 IFM - Sensor de Vazão IFM com Display Monitoramento Industrial 4-200 l/min IO-Link

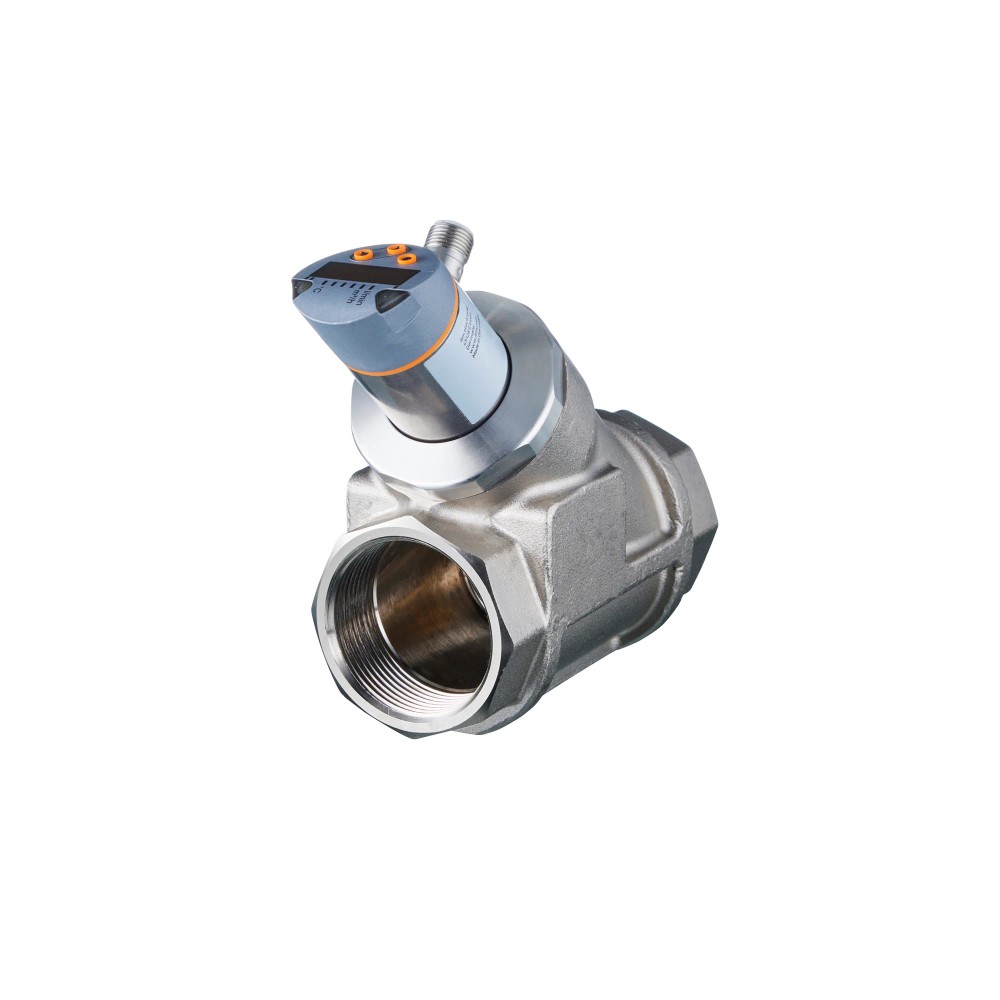

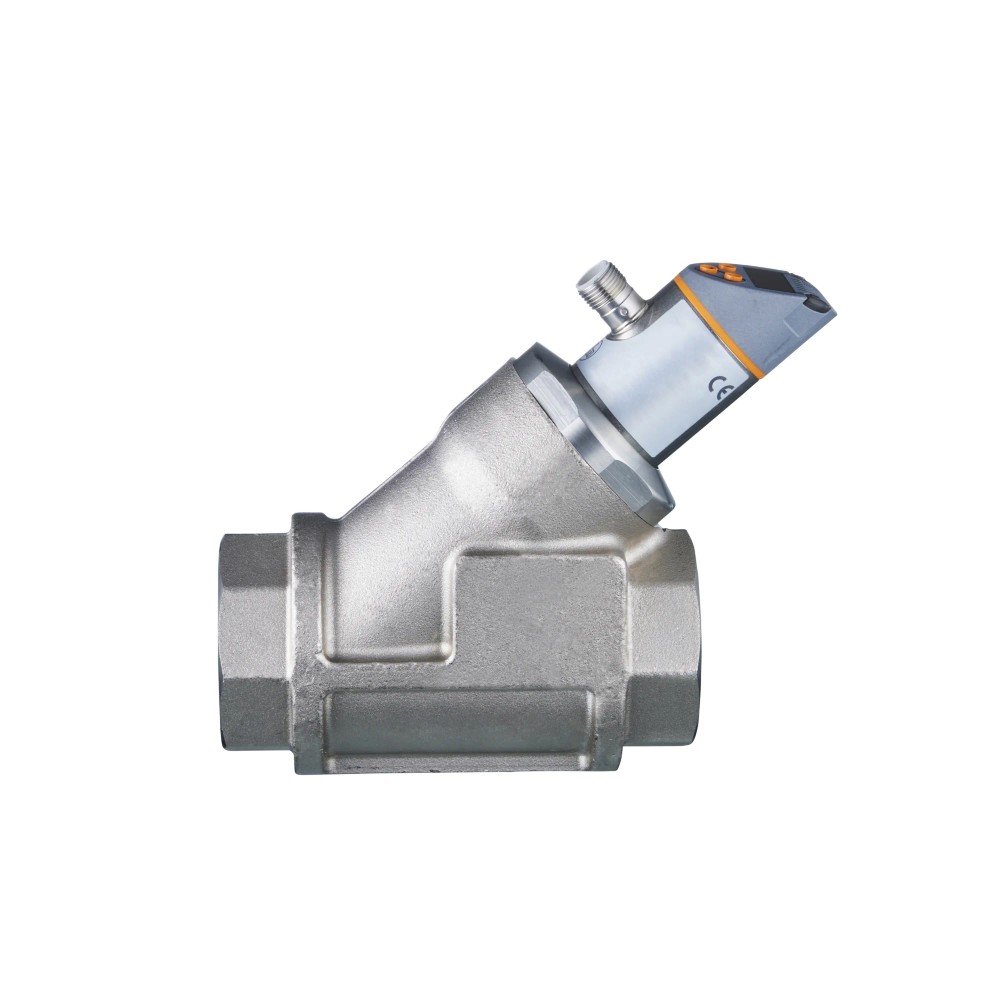

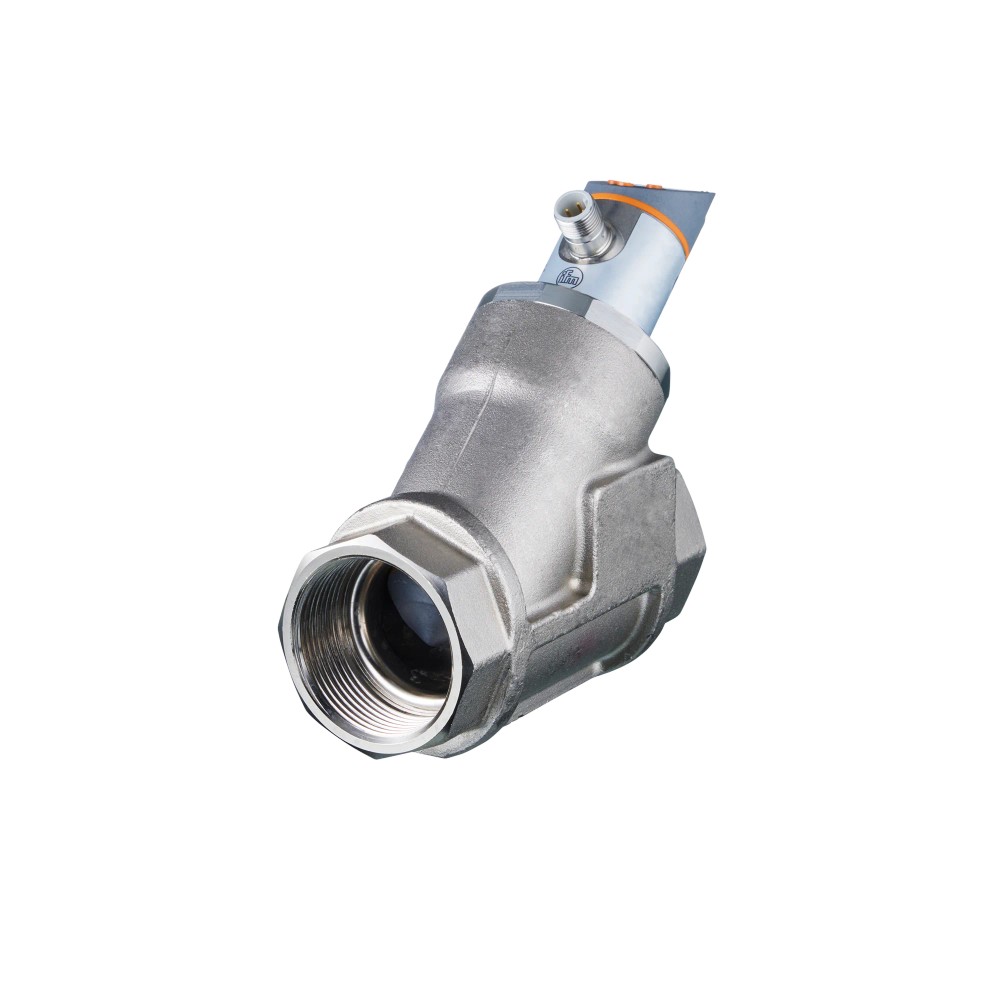

Imagem meramente ilustrativa

R$ 5.129,28

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SBY257
EAN: 4021179289405
NCM do produto: 90261019

Destaques do Produto Faixa de vazão 4 a...mais

Fechar menu

Saiba mais sobre: "SBY257 IFM - Sensor de Vazão IFM com Display Monitoramento Industrial 4-200 l/min IO-Link"

Destaques do Produto

Faixa de vazão

4 a 200 l/min

Conexão de processo

Rp 1 1/2, rosca interna

Temperatura do fluido

-10 a 100 °C

Pressão máxima informada

25 bar

Interface

IO-Link, além de sinais de comutação, analógico e frequência

Conexão elétrica

M12 A-coded, 4 contatos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Condições de compra com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de vazão IFM SBY257 com inibidor de refluxo, display e IO-Link, 4 a 200 l/min

O IFM SBY257 é um sensor mecatrônico para monitoramento de vazão em aplicações industriais. Mede vazões de 4 a 200 l/min e possui display, além de sinais de comutação, analógico, frequência e IO-Link. A conexão de processo é Rp 1 1/2 com rosca interna, e a resistência à pressão informada é de 25 bar.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	SBY257
Tipo	Sensor mecatrônico de vazão com inibidor de refluxo e display
Faixa de medição de vazão	4 a 200 l/min (0,24 a 12 m³/h)
Fluidos indicados na ficha	Fluidos líquidos, água, soluções de glicol, refrigerantes lubrificantes e óleos especificados
Temperatura do fluido	-10 a 100 °C
Resistência à pressão	25 bar
Conexão de processo	Rp 1 1/2, rosca interna
Saídas e comunicação	Comutação, analógica, frequência e IO-Link; configuráveis
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados
Grau de proteção	IP65 e IP67

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de vazão de líquidos em aplicações industriais, dentro da faixa de 4 a 200 l/min e da faixa de temperatura do fluido especificada.
Instalações com conexão de processo Rp 1 1/2 rosca interna e pressão de operação dentro do limite de 25 bar.
Aplicações que utilizem água, soluções de glicol, refrigerantes lubrificantes ou os óleos descritos na ficha técnica, respeitando os parâmetros do fabricante.
Sistemas que necessitem de display local ou de sinais configuráveis de comutação, analógico, frequência e IO-Link.

⚠ Considere outro se precisa de:

Não selecionar para vazões abaixo de 4 l/min ou acima de 200 l/min como faixa de medição especificada.
Não aplicar com temperatura do fluido inferior a -10 °C ou superior a 100 °C, nem pressão acima de 25 bar.
Não presumir compatibilidade com fluidos diferentes dos líquidos listados na ficha; confirmar compatibilidade química e materiais no datasheet do fabricante.
Não conectar diretamente a processo com rosca diferente de Rp 1 1/2 sem validar a adaptação mecânica adequada.

APLICAÇÕES E USO

Aplicação comprovada pela ficha: monitoramento de vazão em aplicações industriais com fluidos líquidos, incluindo água, soluções de glicol, refrigerantes lubrificantes e os dois óleos especificados na ficha; observar os limites de vazão, temperatura e pressão.
Possibilidade de integração: disponibilização de valores ou estados ao sistema de controle por IO-Link, sinal analógico, frequência ou sinais de comutação configuráveis. A escolha da interface depende da configuração do sistema de controle e da saída selecionada.
Possibilidade de uso: indicação local dos valores no display para acompanhamento no ponto de instalação. A escala do display informada é de 0 a 240 l/min, enquanto a faixa de medição especificada é de 4 a 200 l/min.
Limitações: a ficha não permite confirmar compatibilidade química com fluidos não listados nem especificar desempenho fora das condições ambientais e de processo declaradas. Validar fluido, materiais e condições de instalação com o fabricante.

COMO ESCOLHER

Antes de comprar o Sensor de vazão IFM SBY257 com inibidor de refluxo, display e IO-Link, 4 a 200 l/min, verifique estes pontos:

Escolha o SBY257 quando

A vazão requerida estiver entre 4 e 200 l/min, o fluido e suas condições estiverem dentro dos limites publicados e a instalação aceitar conexão Rp 1 1/2 rosca interna. Também é uma opção quando são necessários display local e uma ou mais das saídas/comunicações configuráveis indicadas na ficha.

Avalie outra configuração quando

A vazão, temperatura ou pressão ultrapassar os limites informados, ou quando a conexão de processo requerida não for Rp 1 1/2. Para fluidos não relacionados na ficha, confirme a compatibilidade com o fabricante antes de especificar; não há dados suficientes aqui para indicar um modelo alternativo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo / SKU	SBY257	Identificação do produto no anúncio.
GTIN	4021179289405	Código de identificação comercial informado.
Marca	IFM	Fabricante indicado no anúncio.
Tipo de produto	Sensor de vazão mecatrônico com inibidor de refluxo e display	Descrição funcional informada na ficha.
Aplicação	Aplicações industriais	Campo de aplicação indicado na ficha, sem especificação de um setor particular.
Função	Vazão com inibidor de refluxo	Função declarada para o produto.

Fluidos e condições de processo
Substâncias / fluidos indicados	Fluidos líquidos; água; soluções de glicol; refrigerantes lubrificantes; óleo 1 com viscosidade 10 mm²/s a 40 °C; óleo 2 com viscosidade 46 mm²/s a 40 °C	Lista de substâncias apresentada na ficha; confirmar compatibilidade para a composição específica do fluido.
Materiais em contato com o fluido	1.4401 (aço inoxidável / 316); 1.4404 (aço inoxidável / 316L); latão (2.0371); latão quimicamente niquelado; PPS; PP-GF30; anel distanciador POM; anel de vedação FKM	Materiais declarados para as partes em contato com o fluido.
Conexão de processo	Rp 1 1/2, rosca interna	Conexão mecânica de processo especificada.
Resistência à pressão	25 bar / 2,5 MPa	Limite informado; considerar as condições reais de operação e os requisitos da instalação.
MAWP conforme aplicações CRN	25 bar	Pressão máxima de trabalho indicada para aplicações segundo CRN.

Faixa de medição
Faixa de medição de vazão	4 a 200 l/min (0,24 a 12 m³/h)	Faixa de medição declarada.
Resolução	1 l/min (0,05 m³/h)	Resolução indicada na ficha.
Dinâmica de medição	1:50	Relação de dinâmica de medição informada.
Escala do display	0 a 240 l/min (0 a 14,4 m³/h)	Escala apresentada para o display; não substitui a faixa de medição especificada.
Faixa de medição de temperatura do fluido	-10 a 100 °C	Limites de temperatura do fluido informados.

Precisão e repetibilidade
Precisão de fluxo	± (4 % MW + 1 % MEW), para Q > 1 l/min; temperatura do meio e do ambiente: +22 °C ± 4 K	Precisão condicionada à vazão e às temperaturas indicadas na ficha.
Repetibilidade	± 1 % MEW	Valor de repetibilidade informado; MEW conforme nomenclatura da ficha do fabricante.
Precisão de temperatura	3 K a 25 °C; Q > 1 l/min	Precisão declarada sob as condições de temperatura e vazão especificadas.
Derivação de temperatura	0,029 °C/K	Derivação de temperatura informada na ficha.

Saídas e pontos de ajuste
Sinais de saída	Sinal de comutação, sinal analógico, sinal de frequência e IO-Link; configuráveis	Tipos de sinal indicados; a configuração deve ser definida conforme a aplicação.
Saídas digitais	2	Quantidade indicada na ficha.
Saídas analógicas	1	Quantidade indicada na ficha.
Corrente da saída analógica	4 a 20 mA	Faixa de saída analógica especificada.
Frequência da saída	0 a 10.000 Hz	Faixa de frequência indicada.
Ponto de comutação SP	2 a 200 l/min (0,1 a 12 m³/h)	Faixa configurável do ponto de comutação indicada.
Ponto de comutação e retorno rP	0 a 198 l/min (0 a 11,9 m³/h)	Faixa configurável de retorno indicada.
Ponto final de frequência FEP	13 a 200 l/min (0,8 a 12 m³/h)	Faixa especificada para o ponto final da saída de frequência.
Carga máxima	500 Ω	Carga máxima declarada.
Queda de tensão máxima da saída de comutação DC	2 V	Valor máximo informado para a saída de comutação DC.
Corrente constante máxima da saída de comutação DC	150 mA por saída; 2 x 200 mA até 60 °C; 2 x 250 mA até 40 °C	Valores conforme as condições de temperatura descritas na ficha; observar a especificação completa do fabricante.

Dados elétricos e proteção
Tensão de operação	18 a 30 V DC (SELV/PELV)	Faixa de alimentação especificada.
Consumo de corrente	< 50 mA	Consumo informado na ficha.
Conexão elétrica	1 x M12, codificação A; 4 contatos dourados	Interface física elétrica indicada; não confundir com a conexão de processo.
Proteção contra curto-circuitos	Sim	Proteção declarada.
Proteção contra sobrecarga	Sim	Proteção declarada.
Proteção contra inversão de polaridade	Sim	Proteção declarada.
Classe de proteção elétrica	III	Classe indicada na ficha.
Grau de proteção	IP65; IP67	Graus de proteção declarados pelo fabricante; dependem da instalação e do acoplamento corretos.
Certificação EMC	DIN EN 61000-6-2; DIN EN 61000-6-3	Normas de compatibilidade eletromagnética listadas na ficha.
Número do arquivo UL	E174189	Identificador UL informado.
Número de aprovação UL	I007	Identificador de aprovação UL informado.

Interfaces e comunicação
Interface de comunicação	IO-Link	Interface digital declarada.
Revisão IO-Link	1.1	Revisão informada.
Tipo de transferência IO-Link	COM2 (38,4 kBaud)	Taxa e classe de transferência especificadas.
Perfil IO-Link	Smart Sensor – SSP 0 Generic Profiled Sensor	Perfil indicado na ficha.
Padrão SDCI	IEC 61131-9 CDV	Referência normativa listada.
Classe de master port exigida	A	Classe de porta necessária indicada para a conexão IO-Link.
Modo SIO	Sim	Disponibilidade do modo SIO indicada na ficha.

Display e operação
Display	3 LEDs verdes para unidade; 2 LEDs amarelos para status de chaveamento; exibição alfanumérica de 4 dígitos em vermelho/verde para valores de medição; exibição alfanumérica de 4 dígitos para programação	Elementos de indicação e programação descritos na ficha.
Recurso adicional	Display	Recurso listado no anúncio.
Retardo de prontidão	< 3 s	Tempo informado até a prontidão.

Condições ambientais e resistência
Temperatura ambiente	0 a 60 °C	Faixa ambiente de operação informada.
Temperatura de armazenamento	-15 a 80 °C	Faixa de armazenamento declarada.
Resistência a choques	DIN EN 60068-2-27; 20 g, 11 ms	Ensaio e condição de choque informados.
Resistência a vibrações	DIN EN 60068-2-6; 5 g, 10 a 2000 Hz	Ensaio e faixa de frequência de vibração informados.
Ciclos de comutação mecânicos	10 milhões	Quantidade declarada de ciclos de comutação mecânicos.
MTTF	145 anos	Valor MTTF informado no conjunto de dados; não representa garantia de vida útil em qualquer condição.

Dados mecânicos e identificação
Materiais indicados no conjunto do produto	1.4404 (aço inoxidável / 316L); PBT+PC-GF30; PBT-GF20; PC; latão quimicamente niquelado	Materiais listados para o produto; a seleção de materiais em contato com o fluido está detalhada separadamente.
Peso	2234,1 g	Peso informado nos atributos do produto.
Característica especial	Contatos banhados a ouro	Característica indicada na ficha.

COMPATIBILIDADE

Comunicação

• IO-Link 1.1; tipo de transferência COM2 (38,4 kBaud); perfil Smart Sensor – SSP 0 Generic Profiled Sensor; padrão SDCI IEC 61131-9 CDV.

• Modo SIO disponível.

• Sinais de saída configuráveis: comutação, analógico e frequência, além de IO-Link.

Conexões

Elétrica 1 x conector M12, codificação A, 4 contatos dourados. Alimentação de 18 a 30 V DC para SELV/PELV; classe de proteção III. Requer master port classe A para comunicação IO-Link.

Processo Conexão de processo Rp 1 1/2, rosca interna. Resistência à pressão informada: 25 bar; verificar pressão e condições reais do processo antes da instalação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Linha de líquido com vazão entre 4 e 200 l/min, temperatura de -10 a 100 °C e pressão de até 25 bar, com conexão Rp 1 1/2	✓	As condições e a conexão correspondem aos limites e dados de processo especificados na ficha.
Rede IO-Link com master port classe A e comunicação COM2	✓	A ficha informa IO-Link 1.1, COM2 a 38,4 kBaud e classe A para a master port.
Instalação que exige conexão elétrica M12 com codificação diferente de A ou número de contatos diferente do especificado	✗	A conexão elétrica informada é M12, codificação A, com 4 contatos; não há evidência de compatibilidade com outra configuração.
Processo com vazão fora de 4 a 200 l/min, temperatura fora de -10 a 100 °C ou pressão acima de 25 bar	✗	Essas condições estão fora dos limites de medição ou operação fornecidos para o produto.
Uso com fluido líquido não identificado na lista de substâncias da ficha	✗	A ficha não confirma compatibilidade com esse fluido. Consultar o fabricante considerando fluido e materiais em contato.

INSTALAÇÃO

Como instalar o Sensor de vazão IFM SBY257 com inibidor de refluxo, display e IO-Link, 4 a 200 l/min

Confirme que a vazão, a temperatura do fluido e a pressão do processo estão dentro dos limites especificados para o sensor.
Verifique que a conexão da tubulação corresponde a Rp 1 1/2 rosca interna; planeje a montagem mecânica sem forçar ou danificar a rosca.
Confirme a compatibilidade do fluido com os materiais em contato informados pelo fabricante, especialmente para fluidos não usuais ou misturas específicas.
Conecte o equipamento à alimentação de 18 a 30 V DC compatível com SELV/PELV, usando conexão M12 A-coded de 4 contatos e observando o esquema oficial do fabricante.
Para comunicação IO-Link, utilize master port classe A e ajuste a integração para IO-Link 1.1, COM2 a 38,4 kBaud; consulte o datasheet para configuração de sinais e parâmetros.
Após a montagem, verifique a vedação da conexão, a leitura no display e a resposta das saídas escolhidas em condições controladas antes de liberar o processo.

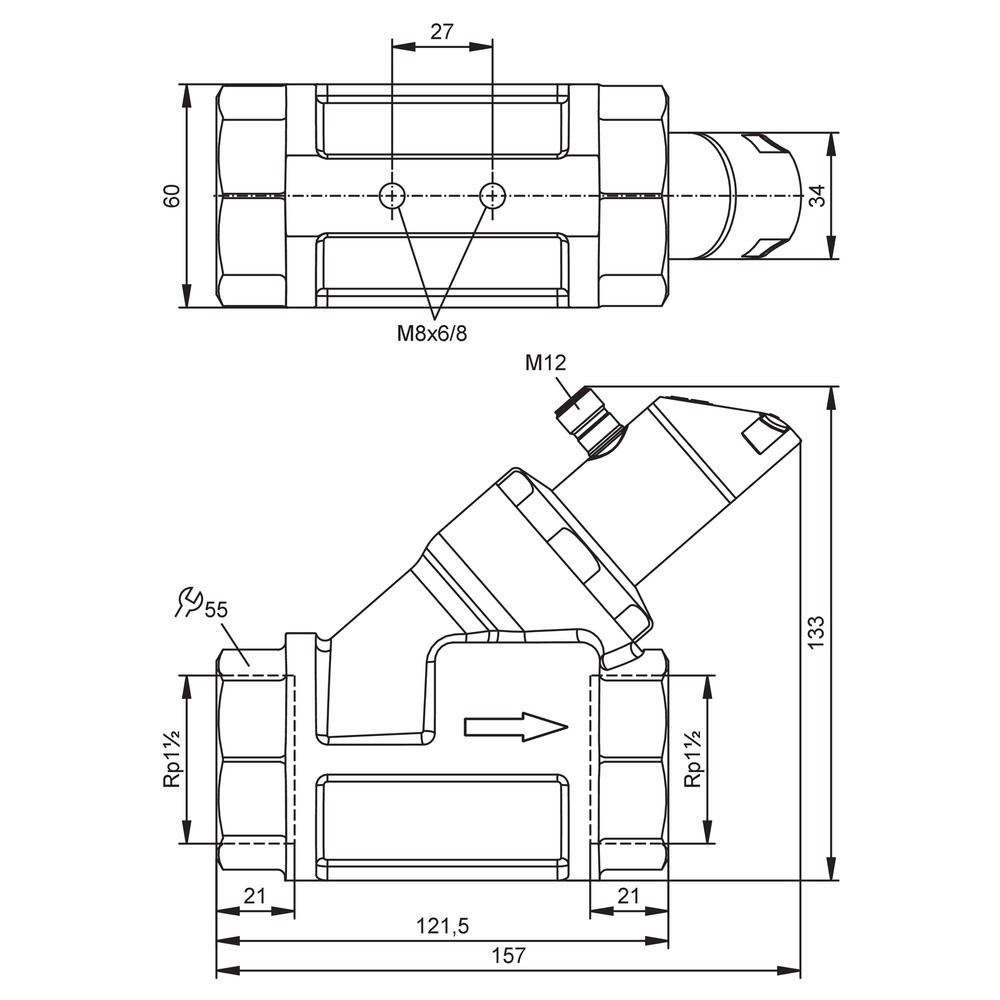

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O valor de vazão exibido não corresponde à leitura esperada do processo.	Condição de medição fora das condições de referência da precisão, vazão fora da faixa especificada ou configuração de saída inadequada.	Compare a vazão real e as condições de temperatura com a faixa e as condições de precisão do datasheet; confira a configuração do sensor e a saída utilizada.
O sensor não estabelece comunicação IO-Link.	Master port incompatível com a classe exigida, parâmetros de comunicação divergentes ou conexão elétrica incorreta.	Confirme master port classe A, IO-Link 1.1, COM2 a 38,4 kBaud e conexão M12 A-coded de 4 contatos; consulte o datasheet para a atribuição dos pinos.
Não há indicação ou os valores do display estão indisponíveis.	Alimentação fora da faixa especificada, ligação incorreta ou condição do sensor que impede a inicialização.	Meça a alimentação no conector e confirme 18 a 30 V DC; verifique a conexão e o retardo de prontidão informado, consultando o manual ou datasheet.
A saída de comutação ou analógica não apresenta o comportamento esperado.	Tipo de sinal ou ponto de ajuste configurado incorretamente, carga acima do limite declarado ou ligação inadequada.	Confira a configuração da saída, os pontos SP/rP ou a faixa analógica e compare a carga do circuito com o limite informado; valide a ligação pelo esquema do fabricante.

DOCUMENTAÇÃO TÉCNICA

Folha de dados SBY257 em português (Datasheet) Desenho em escala do SBY257 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM SBY257 e para que serve?

É um sensor mecatrônico de vazão com inibidor de refluxo e display, destinado ao monitoramento de vazão em aplicações industriais. Disponibiliza sinais de comutação, analógico, frequência e IO-Link.

Quais fluidos podem ser usados com este sensor?

A ficha lista fluidos líquidos, água, soluções de glicol, refrigerantes lubrificantes e dois óleos com viscosidades especificadas. Para outras composições, confirme a compatibilidade química e os materiais em contato com o fabricante.

O que acompanha o produto?

O anúncio não informa acessórios ou itens adicionais incluídos; por isso, não é possível confirmar conteúdo além do sensor. Consulte o fornecedor para confirmar o escopo de fornecimento.

Este sensor funciona em uma linha com vazão abaixo de 4 l/min?

A faixa de medição especificada começa em 4 l/min. A ficha não confirma medição abaixo desse valor, portanto não se deve selecionar o produto para essa condição sem validação do fabricante.

Posso usar o SBY257 com fluido a mais de 100 °C ou pressão acima de 25 bar?

Não dentro dos limites publicados: a temperatura do fluido é especificada de -10 a 100 °C e a resistência à pressão é de 25 bar. Para condições superiores, consulte o fabricante e avalie outro sensor adequado.

O display acende, mas a leitura parece incorreta: o que devo verificar antes de trocar o sensor?

Compare a vazão e as temperaturas do processo com a faixa e as condições de precisão declaradas. Confira também a configuração do sensor e do sinal utilizado antes de considerar a substituição.

O IO-Link não conecta; o que verifico primeiro?

Confirme que o master port é classe A e que a comunicação está ajustada para IO-Link 1.1 e COM2 a 38,4 kBaud. Verifique também a conexão M12 A-coded de 4 contatos conforme a documentação oficial.

Como decido entre o SBY257 e outro sensor de vazão?

Selecione o SBY257 quando a faixa, a temperatura, a pressão e a conexão Rp 1 1/2 forem adequadas e você precisar dos sinais disponíveis ou do display. Se algum limite não atender ao processo, especifique uma alternativa com dados compatíveis confirmados pelo fabricante.

O que devo observar na instalação elétrica?

Use alimentação de 18 a 30 V DC para SELV/PELV e a conexão M12 codificação A de 4 contatos. Consulte o datasheet para a atribuição dos pinos e o esquema de ligação antes de energizar.

Como confirmar se a conexão mecânica é compatível com minha tubulação?

Compare a conexão da tubulação com Rp 1 1/2 rosca interna, que é a conexão de processo informada para o produto. Se a rosca for diferente, valide a solução de adaptação e a vedação antes da montagem.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação digital indicada para troca de dados entre o sensor e um master compatível (Ref.: revisão IO-Link 1.1; COM2, 38,4 kBaud).

Rp 1 1/2

Designação da conexão de processo com rosca interna informada para o sensor (Ref.: conexão de processo Rp 1 1/2).

MEW

Abreviação usada na ficha para o valor final da faixa de medição, empregada nas especificações de repetibilidade e precisão (Ref.: repetibilidade ± 1 % MEW).

COM2

Classe de transferência de comunicação IO-Link indicada para este produto (Ref.: COM2, 38,4 kBaud).

IP65 / IP67

Graus de proteção declarados para o invólucro; a proteção efetiva depende da instalação e do acoplamento conforme as instruções do fabricante (Ref.: grau de proteção IP65; IP67).
