Sensor de Vazão IFM SBY246 - IO-Link e Display

Pré-visualizar: SBY246 IFM - Sensor Vazão IFM Monitor Fluxo 2-100L/min,IO-Link,Rp1

SBY246 IFM - Sensor Vazão IFM Monitor Fluxo 2-100L/min,IO-Link,Rp1

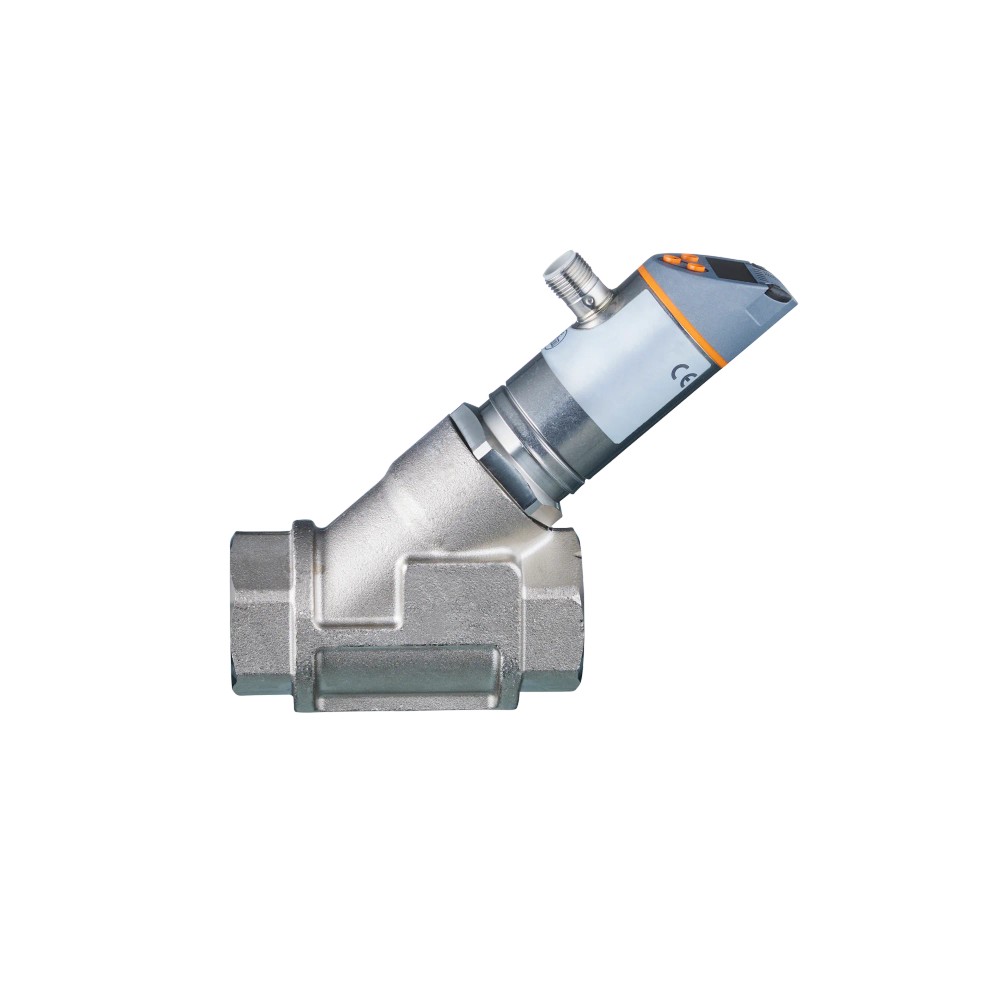

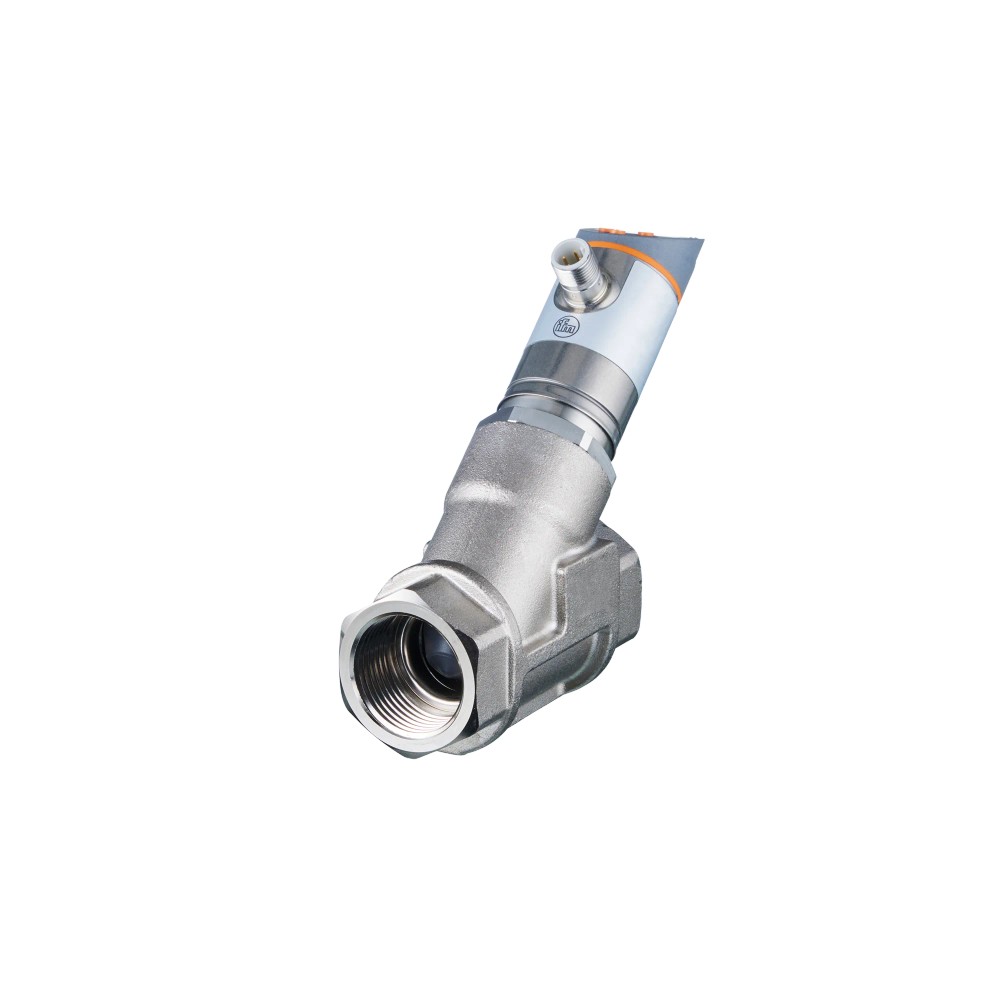

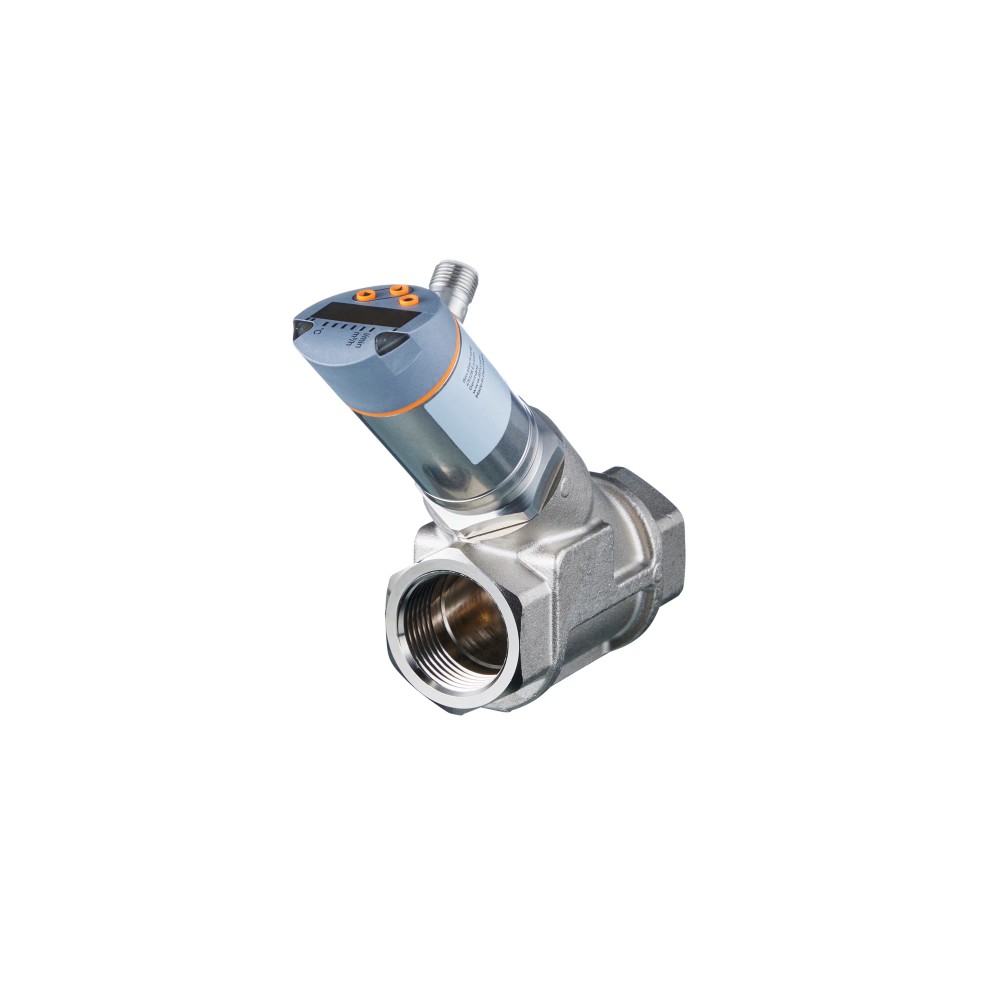

Imagem meramente ilustrativa

R$ 4.021,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SBY246
EAN: 4021179289399
NCM do produto: 90261019

Destaques do Produto Faixa de medição 2 a...mais

Fechar menu

Saiba mais sobre: "SBY246 IFM - Sensor Vazão IFM Monitor Fluxo 2-100L/min,IO-Link,Rp1"

Destaques do Produto

Faixa de medição

2 a 100 l/min

Conexão de processo

Rp 1, rosca interna

Conexão elétrica

M12, codificação A, 4 contatos

Sinal analógico

4 a 20 mA

Comunicação

IO-Link, revisão 1.1; COM2, 38,4 kBaud

Condições do fluido

-10 a 100 °C; pressão máxima informada de 25 bar

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de vazão IFM SBY246 com inibidor de refluxo, display e IO-Link, faixa de medição de 2 a 100 l/min, conexão Rp 1

O IFM SBY246 é um sensor mecatrônico para monitorar vazão de líquidos em aplicações industriais. Mede de 2 a 100 l/min e oferece display, inibidor de refluxo e sinais de comutação, analógico, frequência e IO-Link. A conexão de processo é Rp 1 com rosca interna, e a resistência à pressão informada é de 25 bar.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor mecatrônico de vazão com inibidor de refluxo e display
Faixa de medição	2 a 100 l/min
Fluido	Líquidos; ficha cita água, soluções de glicol e refrigerantes lubrificantes
Temperatura do fluido	-10 a 100 °C
Resistência à pressão	25 bar
Conexão de processo	Rp 1, rosca interna
Saídas	Comutação, analógica 4 a 20 mA, frequência 0 a 10.000 Hz e IO-Link; configuráveis
Alimentação	18 a 30 V DC, SELV/PELV
Conexão elétrica	1 x M12, codificação A, 4 contatos
Proteção do invólucro	IP65 e IP67

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de vazão de líquidos em instalações industriais, dentro da faixa de 2 a 100 l/min e das condições de temperatura e pressão especificadas.
Aplicações com água, soluções de glicol ou refrigerantes lubrificantes, conforme os fluidos citados na ficha.
Sistemas que utilizem saída analógica 4 a 20 mA, sinal de comutação, frequência ou IO-Link, observando a configuração e a interface do sistema conectado.
Instalações com tubulação compatível com conexão Rp 1 de rosca interna.

⚠ Considere outro se precisa de:

Aplicações cuja vazão requerida fique abaixo de 2 l/min ou acima de 100 l/min.
Condições de fluido fora de -10 a 100 °C ou pressão superior a 25 bar.
Instalações que exijam conexão de processo diferente de Rp 1 sem adaptador validado para a instalação.
Aplicações que necessitem medir gases: a ficha identifica o produto para fluidos líquidos.

APLICAÇÕES E USO

Monitoramento de vazão de água em linhas industriais, desde que a vazão, a temperatura, a pressão e a conexão estejam dentro dos limites declarados.
Medição em linhas com soluções de glicol ou refrigerantes lubrificantes, fluidos citados no cadastro; valide a compatibilidade química dos materiais com a composição específica do fluido.
Integração a sistemas de controle que recebam sinal de comutação, sinal analógico de 4 a 20 mA, frequência ou IO-Link, respeitando a configuração do sensor e as interfaces do controlador.
A ficha declara uso com líquidos e não documenta medição de gases. Os dados disponíveis não especificam parâmetros adicionais de instalação, orientação ou trechos retos.

COMO ESCOLHER

Antes de comprar o Sensor de vazão IFM SBY246 com inibidor de refluxo, display e IO-Link, faixa de medição de 2 a 100 l/min, conexão Rp 1, verifique estes pontos:

Escolha o SBY246

Quando a aplicação requer medição de líquidos entre 2 e 100 l/min, conexão Rp 1 interna e uma ou mais das interfaces de saída informadas. Confirme também que a temperatura do fluido e a pressão permanecem dentro dos limites declarados.

Avalie outra configuração

Busque outro sensor se a vazão necessária estiver fora da faixa, se o fluido for gasoso, ou se a instalação exigir conexão, interface elétrica ou protocolo diferente. A ficha disponível não especifica adaptadores nem compatibilidade com interfaces distintas.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM	Marca indicada nos dados do anúncio.
Modelo e SKU	SBY246	Identificação do produto.
Tipo de produto	Sensor de vazão mecatrônico com inibidor de refluxo e display	Descrição do produto informada na ficha.
Aplicação declarada	Aplicações industriais	Descrição de aplicação do cadastro.
Fluidos indicados	Fluidos líquidos; água; soluções de glicol; refrigerantes lubrificantes	Fluidos listados no cadastro; verificar condições específicas de processo.

Medição e processo
Faixa de medição	2 a 100 l/min (0,12 a 6 m³/h)	Faixa indicada nos dados do produto.
Temperatura do fluido	-10 a 100 °C	Limites informados para o fluido.
Resistência à pressão	25 bar (2,5 MPa)	Pressão máxima de trabalho informada no cadastro.
Informação sobre fluidos de óleo	Óleo 1: viscosidade de 10 mm²/s a 40 °C; óleo 2: viscosidade de 46 mm²/s a 40 °C	Condições de viscosidade de óleo listadas na ficha.
Inibidor de refluxo	Presente	Recurso indicado no anúncio; não há dados adicionais de desempenho informados.

Dados elétricos
Tensão de alimentação	18 a 30 V DC, para SELV/PELV	Faixa de alimentação declarada.
Consumo de corrente	< 50 mA	Valor máximo indicado na ficha.
Classe de isolamento	Classe III	Classificação informada no cadastro.
Carga máxima	500 Ω	Limite de carga listado para o produto.
Proteção contra inversão de polaridade	Sim	Proteção declarada na ficha.
Proteção contra curto-circuito	Sim	Proteção declarada na ficha.
Proteção contra sobrecarga	Sim	Proteção declarada na ficha.

Saídas e sinais
Sinais de saída	Comutação, analógico, frequência e IO-Link; configuráveis	Tipos de sinal listados no cadastro.
Saída analógica	4 a 20 mA	Faixa de corrente de saída informada.
Saída de frequência	0 a 10.000 Hz	Faixa de frequência informada.
Saídas digitais	2	Quantidade registrada na ficha.
Saídas analógicas	1	Quantidade registrada na ficha.

Interfaces e comunicação
IO-Link	Revisão 1.1	Revisão informada no cadastro.
Modo IO-Link	COM2, 38,4 kBaud	Taxa e modo de comunicação declarados.
Padrão SDCI	IEC 61131-9 CDV	Referência indicada nos dados do produto.

Conexões
Conexão de processo	Rp 1, rosca interna	Tipo e tamanho da conexão informados no anúncio.
Conexão elétrica	1 x M12, codificação A, 4 contatos, contatos dourados	Descrição da conexão elétrica e dos contatos.

Condições ambientais e proteção
Temperatura ambiente	0 a 60 °C	Faixa ambiente informada.
Temperatura de armazenamento	-15 a 80 °C	Limites de armazenamento declarados.
Grau de proteção	IP65; IP67	Classificações informadas; respeitar condições de instalação e conexão.
Retardo de prontidão	< 3 s	Tempo declarado até prontidão.

Materiais
Materiais do produto	Aço inoxidável 1.4404 (316L); PBT+PC-GF30; PBT-GF20; PC; latão quimicamente niquelado	Materiais listados no cadastro.
Materiais em contato com o fluido	Aço inoxidável 1.4401 (316); aço inoxidável 1.4404 (316L); latão quimicamente niquelado; PPS; vedação FKM	Materiais declarados para contato com o fluido; confirmar adequação química ao processo.

Display e operação
Display	Exibição alfanumérica de 4 dígitos, vermelho/verde, para valores de medição e programação	Descrição de display registrada na ficha.
Indicadores de unidade	3 LEDs verdes	Elementos de indicação declarados.
Indicadores de status	2 LEDs amarelos	Elementos de indicação declarados.

Dados mecânicos e conformidade
Peso	1.286 g	Peso registrado no cadastro.
MTTF	145 anos	Valor informado no cadastro; não representa garantia de vida útil em qualquer condição.
Certificações e ensaios listados	DIN EN 61000-6-2; DIN EN 61000-6-3; DIN EN 60068-2-27 (20 g, 11 ms); DIN EN 60068-2-6 (5 g, 10 a 2.000 Hz); UL (I006 / E174189)	Normas e referências conforme dados fornecidos.

COMPATIBILIDADE

Comunicação

• IO-Link revisão 1.1, COM2 (38,4 kBaud), conforme dados do produto.

• Saída analógica de 4 a 20 mA, saída de frequência de 0 a 10.000 Hz e sinal de comutação; sinais indicados como configuráveis.

• A compatibilidade com mestre IO-Link, entrada analógica ou entrada de frequência depende das interfaces disponíveis e da configuração do sistema receptor.

Conexões

Elétrica Conector M12, codificação A, 4 contatos. Alimentação de 18 a 30 V DC para SELV/PELV. A ficha não fornece pinagem detalhada; consultar o datasheet antes da ligação.

Processo Rp 1, rosca interna. Compatibilidade mecânica requer conexão correspondente e vedação apropriada à instalação; a ficha não especifica adaptadores.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Linha de líquido com vazão de 2 a 100 l/min, fluido e condições dentro dos limites informados e conexão Rp 1 correspondente	✓	A faixa de medição, conexão de processo e limites de temperatura e pressão correspondem aos dados do SBY246.
Aplicação que requer saída analógica de 4 a 20 mA e alimentação de 18 a 30 V DC	✓	A ficha informa saída analógica de 4 a 20 mA e alimentação de 18 a 30 V DC; confirmar a configuração e a compatibilidade da entrada do controlador.
Rede IO-Link com mestre compatível com IO-Link 1.1 e comunicação COM2	✓	A ficha informa IO-Link revisão 1.1 e COM2 a 38,4 kBaud; a compatibilidade final depende do mestre e da configuração.
Medição de gás	✗	A ficha descreve o produto para fluidos líquidos e não documenta aplicação para gases.
Vazão requerida inferior a 2 l/min ou superior a 100 l/min	✗	A condição fica fora da faixa de medição declarada.
Fluido acima de 100 °C, abaixo de -10 °C ou pressão acima de 25 bar	✗	A condição ultrapassa os limites de temperatura ou pressão especificados.

INSTALAÇÃO

Como instalar o Sensor de vazão IFM SBY246 com inibidor de refluxo, display e IO-Link, faixa de medição de 2 a 100 l/min, conexão Rp 1

Confirme que o fluido é líquido e compare vazão, temperatura e pressão de operação com os limites indicados no datasheet.
Verifique se a tubulação e o ponto de montagem aceitam conexão Rp 1 com rosca interna; confirme vedação compatível com o processo.
Instale o sensor sem exceder os limites mecânicos da conexão e da pressão especificados pelo fabricante.
Conecte o M12 de codificação A à alimentação de 18 a 30 V DC SELV/PELV; consulte o datasheet para a pinagem, que não está reproduzida nos dados disponíveis.
Ligue a saída escolhida — comutação, analógica, frequência ou IO-Link — a uma entrada compatível e configure o sinal conforme o sistema receptor.
Após energizar, aguarde o retardo de prontidão especificado e confira o valor exibido e a comunicação ou sinal no controlador.

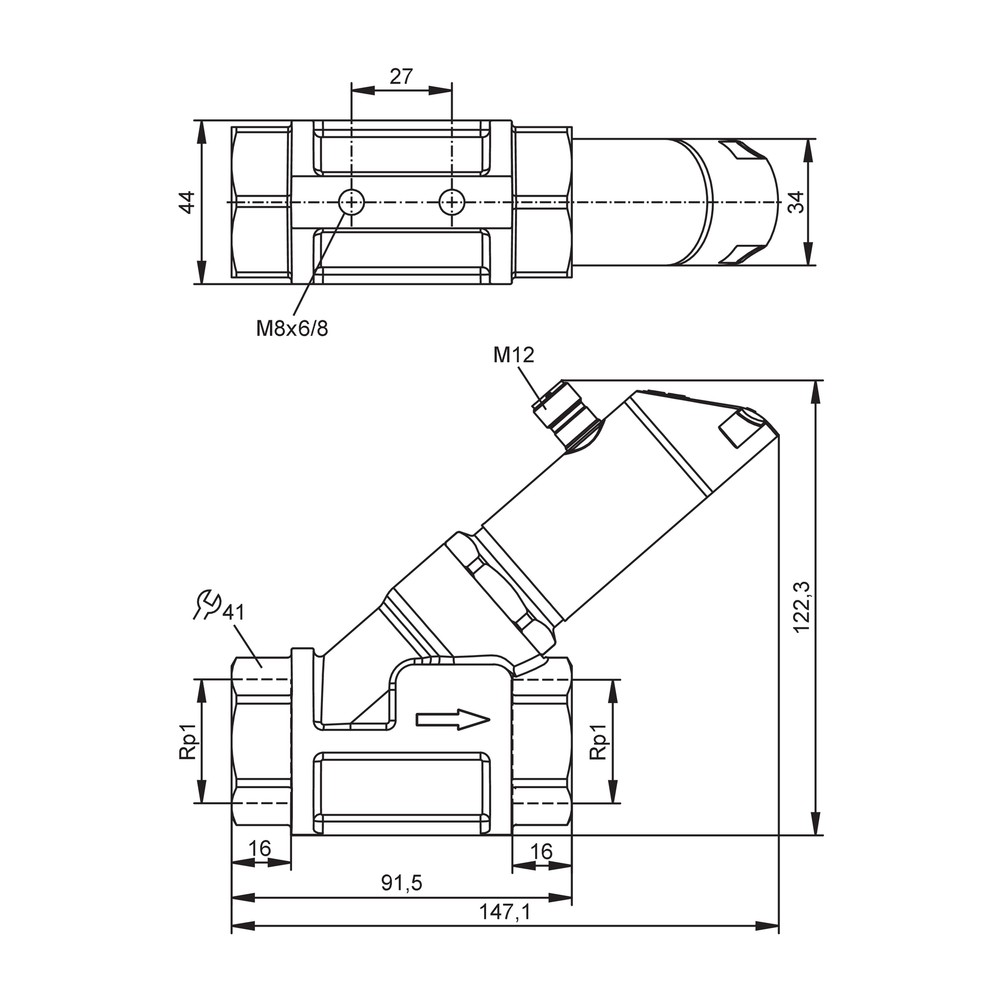

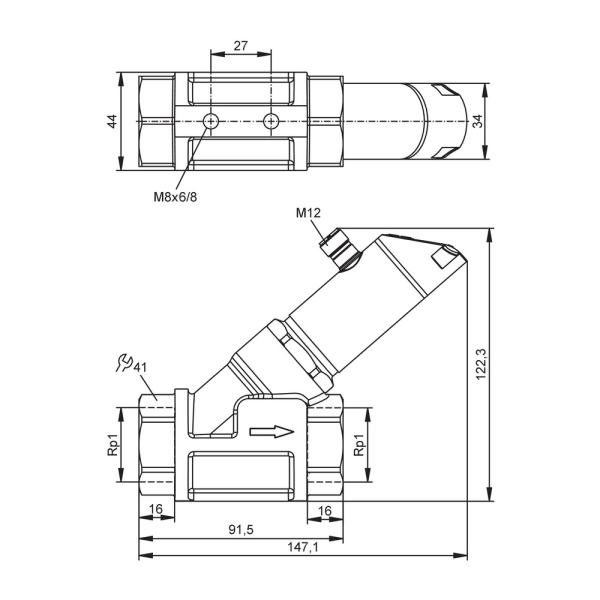

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não recebe sinal de vazão.	Alimentação, ligação M12, entrada do controlador ou configuração do tipo de saída incompatível com a interface utilizada.	Verifique a alimentação dentro da faixa declarada, consulte a pinagem no datasheet e confirme que o controlador aceita o sinal configurado.
A leitura permanece fora da faixa esperada ou não acompanha o processo.	Vazão fora do intervalo de medição, condição de fluido diferente da aplicação documentada ou instalação/processo que não atende aos limites especificados.	Compare a vazão real com 2 a 100 l/min e confira o tipo de fluido, a temperatura e a pressão em relação à ficha.
A comunicação IO-Link não é estabelecida.	Mestre ou configuração de comunicação incompatível com IO-Link 1.1/COM2, ou ligação elétrica incorreta.	Confirme suporte do mestre a IO-Link 1.1 e COM2 a 38,4 kBaud e valide a ligação conforme o datasheet.
O display não apresenta valores legíveis ou o sensor não indica prontidão após energização.	Alimentação fora da faixa ou tempo de inicialização ainda não concluído.	Meça a alimentação e aguarde o retardo de prontidão inferior a 3 s; se persistir, consulte o diagnóstico do fabricante.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM SBY246 em português (Datasheet) Desenho em escala IFM SBY246 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM SBY246 e para que tipo de instalação ele serve?

É um sensor mecatrônico para monitorar vazão de líquidos em aplicações industriais. A ficha cita água, soluções de glicol e refrigerantes lubrificantes.

O que acompanha o produto?

O cadastro informa embalagem com uma peça, mas não relaciona acessórios inclusos. Confirme com o fornecedor o conteúdo físico da embalagem.

O SBY246 é compatível com IO-Link?

Sim. A ficha informa IO-Link revisão 1.1 e comunicação COM2 a 38,4 kBaud; o mestre conectado também deve suportar essa interface.

Posso usar este sensor para medir gás?

A aplicação documentada é para fluidos líquidos e a ficha não especifica medição de gases. Para esse serviço, selecione um modelo cuja documentação indique explicitamente compatibilidade com gás.

Ele funciona com vazão abaixo de 2 l/min ou acima de 100 l/min?

Essas vazões ficam fora da faixa de medição declarada para o SBY246. A ficha não sustenta o uso fora desse intervalo.

O display acende, mas a leitura parece incorreta; o que devo verificar antes de substituir o sensor?

Compare a vazão do processo com a faixa especificada e confira fluido, temperatura e pressão. Verifique também a configuração do sinal e a entrada do controlador.

O controlador não detecta o sensor; qual pode ser a causa?

Uma causa possível é incompatibilidade entre o sinal configurado e a entrada do controlador, ou ligação elétrica incorreta. Confira alimentação, conexão M12 e pinagem no datasheet antes de substituir o componente.

Devo comprar o sensor avulso ou procurar um kit?

O cadastro identifica uma peça e não informa kit ou acessórios incluídos. Se a instalação exigir cabos, conectores ou adaptadores, confirme os itens necessários e sua compatibilidade separadamente.

Como escolher entre o SBY246 e outro sensor de vazão?

Escolha o SBY246 quando a vazão, o fluido, a conexão Rp 1 e as interfaces necessárias corresponderem aos dados da ficha. Se qualquer requisito de processo ou interface ficar fora dos limites documentados, compare com um modelo cuja ficha cubra esse requisito.

Que cuidados devo ter na instalação elétrica?

Use alimentação de 18 a 30 V DC SELV/PELV e conexão M12 codificação A. Consulte o datasheet para pinagem e ligação; os dados disponíveis aqui não detalham o esquema elétrico.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação entre sensor e mestre IO-Link para troca de dados e parâmetros.

Rp 1

Designação da conexão de processo com rosca interna indicada para o sensor.

Saída analógica 4 a 20 mA

Sinal de corrente analógico utilizado para transmitir uma variável medida a uma entrada compatível.

IP65 / IP67

Graus de proteção do invólucro declarados pelo fabricante; as condições de instalação e conexão devem ser respeitadas.

SELV/PELV

Classificações de alimentação de baixa tensão de segurança/proteção às quais se refere a faixa de alimentação indicada.
