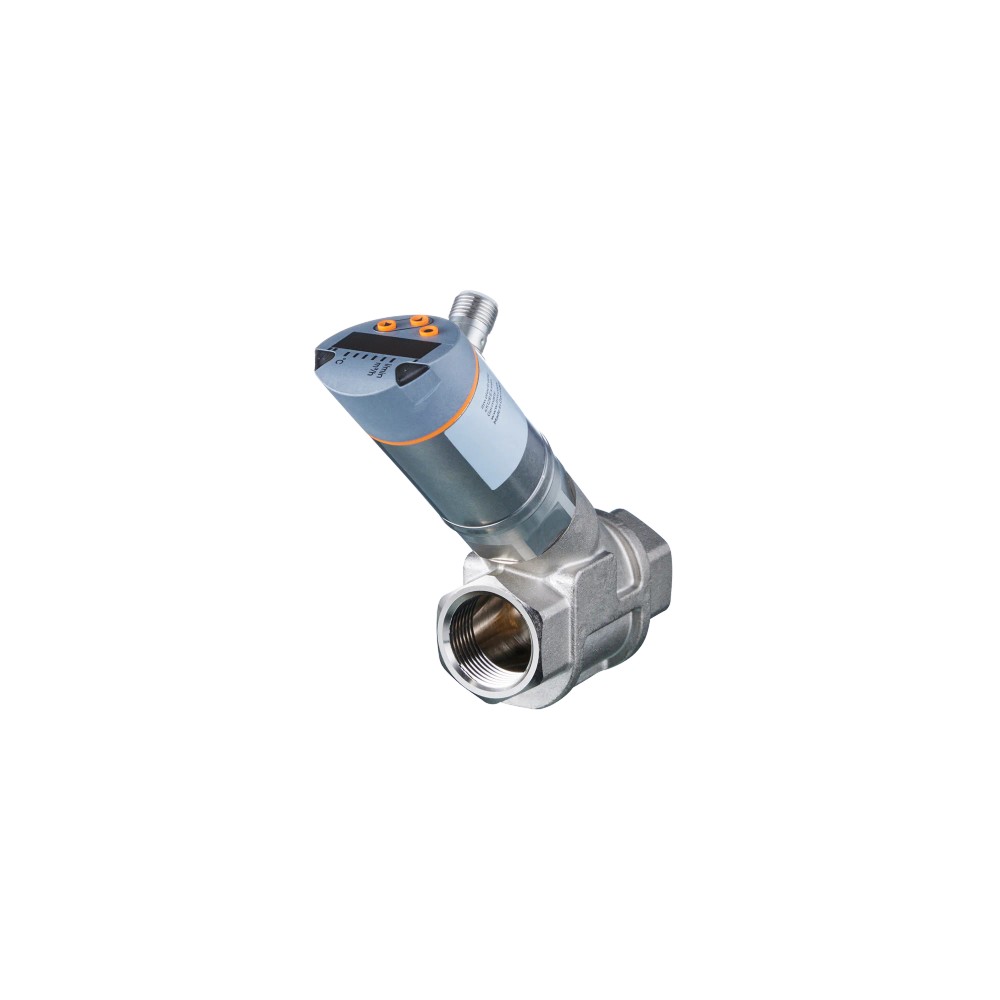

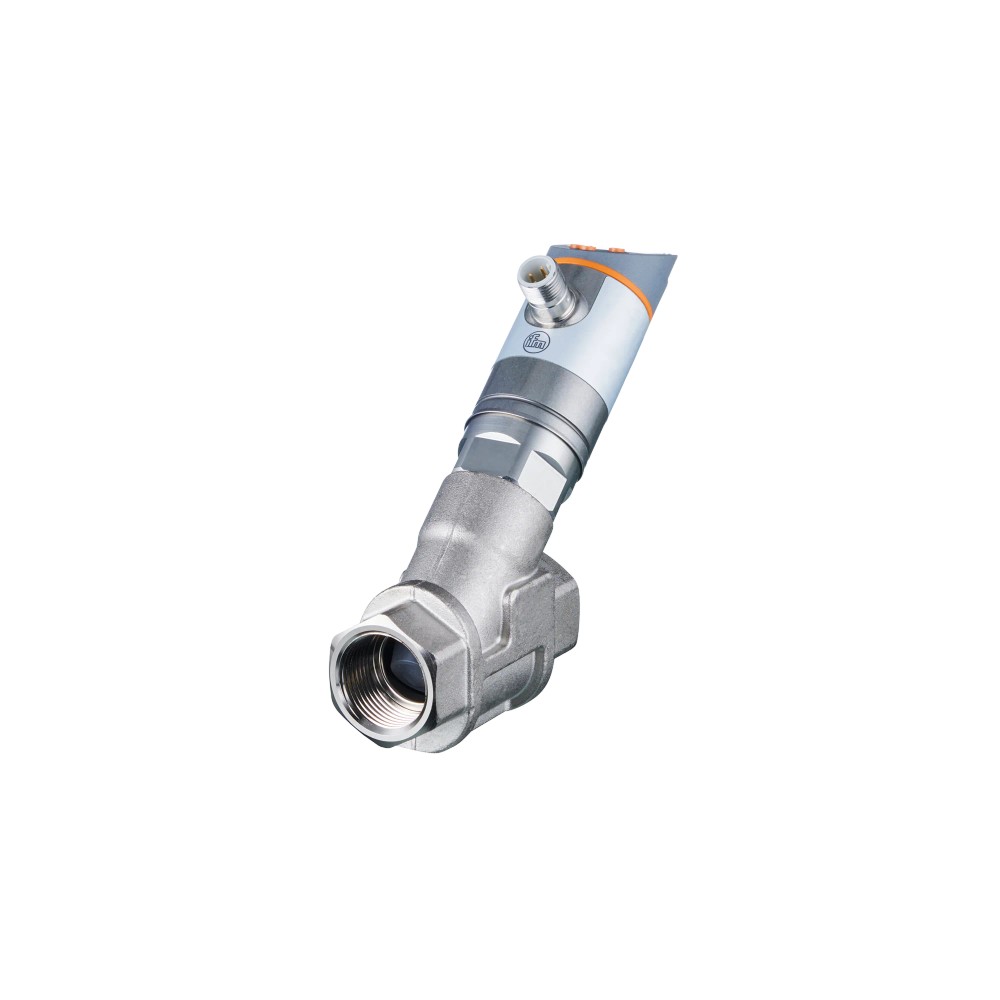

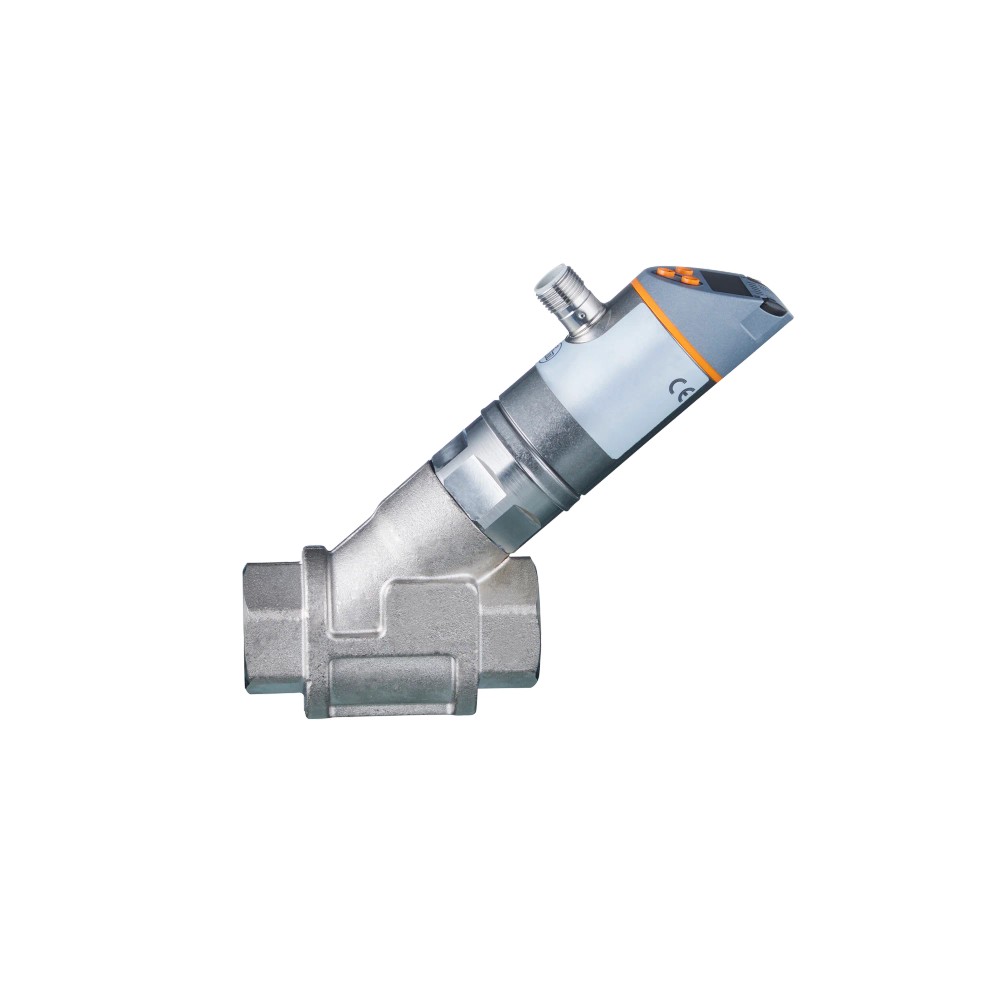

Sensor de Vazão IFM SBY234 com Display e IO-Link

Pré-visualizar: SBY234 IFM - Sensor de Vazão IFM com Display Monitoramento Industrial 1-50 l/min IO-Link

SBY234 IFM - Sensor de Vazão IFM com Display Monitoramento Industrial 1-50 l/min IO-Link

Imagem meramente ilustrativa

R$ 3.691,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SBY234
EAN: 4021179289382
NCM do produto: 90261019

Destaques do Produto Faixa de vazão 1 a 50...mais

Fechar menu

Saiba mais sobre: "SBY234 IFM - Sensor de Vazão IFM com Display Monitoramento Industrial 1-50 l/min IO-Link"

Destaques do Produto

Faixa de vazão

1 a 50 l/min

Conexão de processo

Rp 3/4, rosca interna

Temperatura do fluido

-10 a 100 °C

Pressão máxima informada

40 bar

Comunicação e sinais

IO-Link; saídas de comutação, analógica e frequência configuráveis

Conexão elétrica

M12, codificação A, 4 contatos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de vazão IFM SBY234 com inibidor de refluxo, display e IO-Link, faixa de 1 a 50 l/min, conexão Rp 3/4

O IFM SBY234 é um sensor mecatrônico para medir vazão e temperatura de fluidos líquidos em aplicações industriais. Possui inibidor de refluxo, display e sinais de saída configuráveis de comutação, analógico, frequência e IO-Link. Mede vazões de 1 a 50 l/min, opera com fluidos entre -10 e 100 °C e suporta pressão de até 40 bar.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	SBY234
Tipo	Sensor mecatrônico de vazão com inibidor de refluxo e display
Faixa de medição	1 a 50 l/min (0,06 a 3 m³/h)
Temperatura do fluido	-10 a 100 °C
Resistência à pressão	40 bar / 4 MPa
Conexão de processo	Rp 3/4, rosca interna
Saídas	2 digitais e 1 analógica; sinais configuráveis
Comunicação	IO-Link, revisão 1.1
Alimentação	18 a 30 V DC, para SELV/PELV
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição de vazão e temperatura de fluidos líquidos em aplicações industriais, dentro da faixa de 1 a 50 l/min e da temperatura de -10 a 100 °C.
Aplicações com água, soluções de glicol, refrigerantes lubrificantes ou óleos, observando as informações de viscosidade indicadas pelo fabricante.
Instalações que utilizem conexão de processo Rp 3/4 rosca interna, alimentação de 18 a 30 V DC e sinais de saída compatíveis com a configuração necessária.
Sistemas que necessitem de comunicação IO-Link revisão 1.1 ou de exibição local dos valores medidos.

⚠ Considere outro se precisa de:

Não selecionar para vazões fora da faixa de medição informada de 1 a 50 l/min.
Não utilizar quando a temperatura do fluido exceder o intervalo informado de -10 a 100 °C ou a pressão ultrapassar 40 bar.
A conexão de processo não corresponde a conexões diferentes de Rp 3/4 rosca interna sem adaptação mecânica apropriada; a ficha não informa adaptadores inclusos.
Não presumir compatibilidade elétrica com qualquer controlador: verificar alimentação, tipo de entrada e configuração de sinais do sistema antes da ligação.

APLICAÇÕES E USO

Aplicação explicitamente indicada: medição de vazão e temperatura de fluidos líquidos em aplicações industriais.
Uso listado para água, soluções de glicol e refrigerantes lubrificantes, respeitando a faixa de vazão de 1 a 50 l/min, a temperatura do fluido de -10 a 100 °C e a pressão de até 40 bar.
A ficha também traz referências de viscosidade para dois óleos: 10 mm²/s e 46 mm²/s, ambos a 40 °C. A adequação a um circuito específico deve ser confirmada com os parâmetros do processo e o datasheet.
Possibilidade inferida: integração de leitura e sinais em sistemas industriais que aceitem IO-Link ou os sinais de saída informados. A compatibilidade com o controlador depende das entradas disponíveis e da configuração elétrica.

COMO ESCOLHER

Antes de comprar o Sensor de vazão IFM SBY234 com inibidor de refluxo, display e IO-Link, faixa de 1 a 50 l/min, conexão Rp 3/4, verifique estes pontos:

Escolha o SBY234 quando

A aplicação exigir medição de vazão de líquido entre 1 e 50 l/min, temperatura do fluido de -10 a 100 °C, pressão de até 40 bar e conexão Rp 3/4 rosca interna. O display e a comunicação IO-Link atendem a instalações que precisam de leitura local ou integração digital.

Busque outra configuração quando

A vazão, temperatura ou pressão de processo ultrapassar os limites publicados, ou quando a conexão mecânica necessária não for Rp 3/4 rosca interna. Para sinais e comunicação, compare os requisitos do controlador com as saídas configuráveis e a interface IO-Link indicadas no datasheet; a ficha não especifica compatibilidade com protocolos diferentes.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM	Marca indicada nos dados do anúncio.
Modelo / SKU / código do fabricante	SBY234	Identificação do produto.
GTIN	4021179289382	Código de identificação comercial informado.
Tipo de produto	Sensor de vazão com inibidor de refluxo e display	Descrição do tipo de produto.
Tecnologia	Mecatrônico	Princípio/tecnologia informado para o sensor.
Aplicação	Medição de vazão e temperatura de fluidos líquidos em aplicações industriais	Aplicação descrita para o produto.
Fluidos indicados	Fluidos líquidos; água; soluções de glicol; refrigerantes lubrificantes	Fluidos listados na ficha; confirmar adequação às condições específicas do processo.
Inibidor de refluxo	Sim, indicado no nome e na descrição do produto	Funcionalidade informada para o modelo.

Faixa de medição e processo
Alcance de medição de vazão	1 a 50 l/min (0,06 a 3 m³/h)	Faixa de medição publicada.
Escala do display	0 a 60 l/min (0 a 3,6 m³/h)	Escala de exibição informada; não substitui a faixa de medição de 1 a 50 l/min.
Resolução	0,5 l/min (0,01 m³/h)	Resolução indicada na ficha.
Dinâmica de medição	1:50	Dinâmica de medição informada.
Temperatura do fluido / faixa de controle de temperatura	-10 a 100 °C	Faixa publicada para o fluido e para o alcance de medição de temperatura.
Pressão de resistência / MAWP em aplicações segundo CRN	40 bar / 4 MPa	Limite de pressão informado pelo fabricante.
Informação sobre óleos	Óleo 1: viscosidade de 10 mm²/s a 40 °C; óleo 2: viscosidade de 46 mm²/s a 40 °C	Condições de viscosidade dos óleos especificadas na ficha.
Repetibilidade	±1 % MEW	Valor de repetibilidade informado; MEW conforme designação usada na ficha do fabricante.
Precisão do controle de fluxo	±(4 % MW + 1 % MEW), para Q > 1 l/min e temperatura do meio e ambiente de +22 °C ± 4 K	Precisão condicionada à vazão e à temperatura especificadas.
Precisão do controle de temperatura	3 K a 25 °C e Q > 1 l/min	Condições de referência indicadas na ficha.

Dados elétricos e proteção
Tensão de operação	18 a 30 V DC	Alimentação para SELV/PELV.
Consumo de corrente	< 50 mA	Valor informado para o sensor.
Carga máxima	500 Ω	Carga máxima indicada na ficha.
Classe de proteção elétrica	III	Classe de proteção informada.
Proteção contra sobrecarga	Sim	Recurso de proteção informado.
Proteção contra curto-circuitos	Sim	Recurso de proteção informado.
Proteção contra inversão de polaridade	Sim	Recurso de proteção informado.
Grau de proteção	IP65; IP67	Graus de proteção declarados; observar as condições de instalação e uso do fabricante.
Certificação UL	Número de aprovação I005; arquivo UL E174189	Identificadores de certificação listados na ficha.

Saídas e sinais
Sinais de saída	Sinal de comutação, sinal analógico, sinal de frequência e IO-Link; configuráveis	Tipos de sinal indicados como configuráveis.
Quantidade de saídas digitais	2	Quantidade informada.
Quantidade de saídas analógicas	1	Quantidade informada.
Corrente da saída analógica	4 a 20 mA	Faixa de sinal de corrente publicada.
Frequência da saída	0 a 10.000 Hz	Faixa de frequência de saída publicada.
Ciclos de comutação mecânicos	10 milhões	Quantidade informada na ficha; condição de uso não detalhada.

Interfaces e conexão elétrica
Interface de comunicação	IO-Link	Interface de comunicação publicada.
Revisão IO-Link	1.1	Revisão indicada na ficha.
Padrão SDCI	IEC 61131-9 CDV	Referência de padrão informada.
Tipo de transferência	COM2 (38,4 kBaud)	Modo e taxa de transferência indicados.
Conexão elétrica	1 x M12; codificação A; 4 contatos dourados	Conector elétrico especificado; confirmar pinagem no datasheet.

Conexão de processo e materiais
Conexão de processo	Rp 3/4, rosca interna	Conexão mecânica indicada para instalação no processo.
Materiais	1.4404 (aço inoxidável/316L); PBT+PC-GF30; PBT-GF20; PC; latão quimicamente niquelado	Materiais listados nos dados do produto.
Materiais em contato com o fluido	1.4401 (aço inoxidável/316); 1.4404 (aço inoxidável/316L); latão (2.0371); latão quimicamente niquelado; PPS; anel de vedação FKM	Materiais em contato com o fluido conforme a ficha.
Característica especial dos contatos	Contatos banhados a ouro	Característica indicada para os contatos elétricos.

Condições ambientais e tempos
Temperatura ambiente	0 a 60 °C	Faixa de temperatura ambiente publicada.
Temperatura de armazenamento	-15 a 80 °C	Faixa de armazenamento informada.
Retardo de prontidão	< 3 s	Tempo informado até o sensor estar pronto.
Tempo de resposta	0,01 s	Tempo de resposta indicado nos dados do produto.
MTTF	145 anos	Valor informado na base do produto; não representa uma garantia de vida útil em qualquer aplicação.

Display e elementos de operação
Display	Exibição alfanumérica de 4 dígitos, vermelho/verde, para valores de medição e programação	Características de exibição informadas.
LEDs de unidade	3 LEDs verdes	Indicação do display descrita na ficha.
LEDs de status de chaveamento	2 LEDs amarelos	Indicação de status descrita na ficha.

Dados mecânicos e identificação logística
Peso	734,4 g	Peso indicado nos atributos do catálogo.
NCM	9026.10.19	Classificação fiscal informada.

COMPATIBILIDADE

Comunicação

• IO-Link revisão 1.1; padrão SDCI IEC 61131-9 CDV; transferência COM2 (38,4 kBaud).

• Sinais configuráveis de comutação, analógico e frequência; saída analógica de corrente de 4 a 20 mA; frequência de saída de 0 a 10.000 Hz.

Conexões

Elétrica 1 x M12, codificação A, 4 contatos dourados. Alimentação de 18 a 30 V DC para SELV/PELV. Consumo de corrente inferior a 50 mA. Confirmar a pinagem e a configuração dos sinais no datasheet antes de conectar ao controlador.

Processo Rp 3/4, rosca interna. Compatibilidade mecânica limitada à rosca correspondente ou a uma adaptação adequada, não especificada como acessório incluído.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Linha de líquido com vazão entre 1 e 50 l/min, temperatura entre -10 e 100 °C e pressão até 40 bar	✓	As condições estão dentro dos limites publicados para medição e resistência à pressão.
Instalação com conexão de processo Rp 3/4 rosca interna	✓	A conexão de processo informada para o sensor é Rp 3/4 rosca interna.
Sistema com IO-Link revisão 1.1 e comunicação COM2 a 38,4 kBaud	✓	Essas características de comunicação constam na ficha técnica.
Controlador com entrada analógica de corrente de 4 a 20 mA	✓	A ficha informa uma saída analógica de corrente de 4 a 20 mA; verificar a configuração e a ligação no datasheet.
Processo com vazão acima de 50 l/min ou abaixo de 1 l/min	✗	A condição fica fora da faixa de medição publicada de 1 a 50 l/min.
Processo com temperatura do fluido acima de 100 °C ou abaixo de -10 °C, ou pressão superior a 40 bar	✗	A condição excede os limites de temperatura do fluido ou resistência à pressão informados.
Montagem direta em conexão de processo diferente de Rp 3/4 rosca interna	✗	A conexão especificada é Rp 3/4 rosca interna; a ficha não lista adaptadores.

INSTALAÇÃO

Como instalar o Sensor de vazão IFM SBY234 com inibidor de refluxo, display e IO-Link, faixa de 1 a 50 l/min, conexão Rp 3/4

Confirme no datasheet que vazão, temperatura do fluido e pressão do processo estão dentro dos limites publicados para o sensor.
Verifique que a conexão de processo da instalação seja compatível com Rp 3/4 rosca interna; a ficha não informa adaptadores inclusos.
Instale o sensor na tubulação conforme as instruções do fabricante e os requisitos mecânicos do processo; consulte o desenho dimensional antes de definir espaço e montagem.
Conecte o plugue elétrico M12 de codificação A e 4 contatos, conferindo a pinagem oficial no datasheet antes de energizar.
Alimente o dispositivo com 18 a 30 V DC em circuito SELV/PELV e valide a compatibilidade da carga e das entradas do controlador.
Configure o sinal de saída necessário e, se utilizado, a comunicação IO-Link; verifique a leitura no display e compare-a com as condições reais do processo.

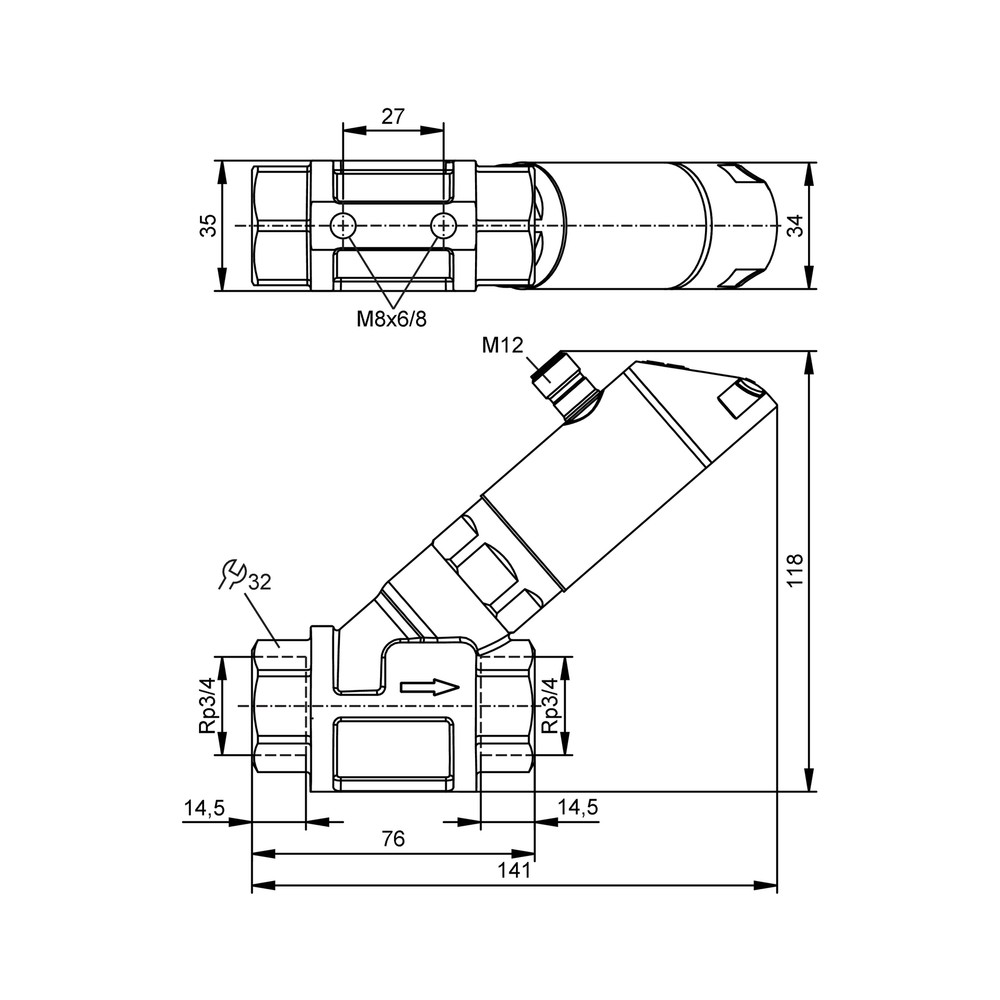

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não apresenta leitura ou não fica pronto após a energização.	Alimentação fora da faixa especificada, ligação incorreta ou conexão elétrica inadequada.	Meça a alimentação no conector e confirme 18 a 30 V DC; revise a ligação M12 e a pinagem no datasheet.
O controlador não reconhece a comunicação IO-Link.	Configuração do mestre, porta ou comunicação incompatível com a interface indicada, ou conexão elétrica incorreta.	Confirme que o mestre suporta IO-Link revisão 1.1 e COM2 (38,4 kBaud), e verifique a configuração da porta e a pinagem.
A leitura de vazão difere do valor esperado ou permanece fora da faixa operacional.	Condição de processo fora da faixa de medição, instalação inadequada ou parâmetros do fluido diferentes das condições consideradas.	Compare a vazão real com 1 a 50 l/min e confira fluido, temperatura, conexão e condições de instalação com o datasheet.
A saída analógica ou de frequência não corresponde à leitura esperada pelo controlador.	Tipo de sinal selecionado, configuração da saída, carga ou entrada do controlador incompatível.	Verifique a configuração dos sinais, confirme a faixa de 4 a 20 mA ou 0 a 10.000 Hz conforme aplicável e confira a carga máxima de 500 Ω.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM SBY234 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM SBY234 e para que serve?

É um sensor mecatrônico de vazão com display e inibidor de refluxo, destinado à medição de vazão e temperatura de fluidos líquidos em aplicações industriais. A ficha informa saídas de comutação, analógica, frequência e comunicação IO-Link.

O que acompanha o sensor na embalagem?

A ficha fornecida não especifica os itens inclusos na embalagem. Confirme o conteúdo com o fornecedor antes da compra.

O SBY234 funciona com qualquer líquido ou fluido industrial?

Não é possível afirmar compatibilidade com qualquer fluido. A ficha lista fluidos líquidos, água, soluções de glicol e refrigerantes lubrificantes; confirme a adequação do fluido e dos materiais em contato com o processo.

Posso usar este sensor em uma linha acima de 40 bar?

Não. A resistência à pressão publicada é de 40 bar; pressões superiores excedem o limite informado.

O display acende, mas o controlador não recebe dados: o que devo verificar?

Verifique primeiro a configuração da saída e a ligação elétrica antes de substituir o sensor. Se estiver usando IO-Link, confirme o suporte do mestre à revisão 1.1 e à transferência COM2.

A leitura de vazão está instável ou não corresponde ao processo; o sensor pode estar com defeito?

A divergência não confirma defeito por si só. Confira se a vazão está entre 1 e 50 l/min, se o fluido e a instalação são adequados e se o controlador está configurado para o sinal selecionado.

É melhor comprar o SBY234 ou procurar um modelo com outra faixa?

Escolha o SBY234 quando a aplicação estiver dentro de 1 a 50 l/min, -10 a 100 °C e até 40 bar, e utilizar a conexão Rp 3/4 rosca interna. Para condições fora desses limites, procure uma opção cuja ficha cubra os requisitos do processo.

Este modelo serve para uma conexão diferente de Rp 3/4?

A conexão de processo especificada é Rp 3/4 rosca interna. Para outra conexão, será necessária uma solução mecânica compatível, que não está informada como inclusa.

Que cuidados devo tomar na instalação elétrica?

Use alimentação de 18 a 30 V DC para SELV/PELV e confirme a pinagem do conector M12 no datasheet antes de energizar. Verifique também a configuração de sinal e a compatibilidade com a entrada do controlador.

O sensor precisa de acessórios para funcionar?

A ficha fornecida não lista acessórios inclusos nem acessórios obrigatórios. Verifique no datasheet e com o fornecedor os componentes necessários para a instalação específica.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação digital indicada para o sensor; a ficha informa revisão 1.1. (Ref.: Interface de comunicação e Revisão IO-Link)

COM2

Tipo de transferência IO-Link indicado com taxa de 38,4 kBaud. (Ref.: Tipo de transferência)

Rp 3/4

Especificação da conexão de processo com rosca interna do sensor. (Ref.: Conexão de processo)

SELV/PELV

Classificações do circuito de alimentação às quais a faixa de operação de 18 a 30 V DC se aplica. (Ref.: Tensão de operação)

MEW

Abreviação usada na ficha do fabricante nos dados de repetibilidade e precisão; consulte o datasheet para a definição aplicável ao parâmetro. (Ref.: Repetibilidade e Precisão do controle de fluxo)
