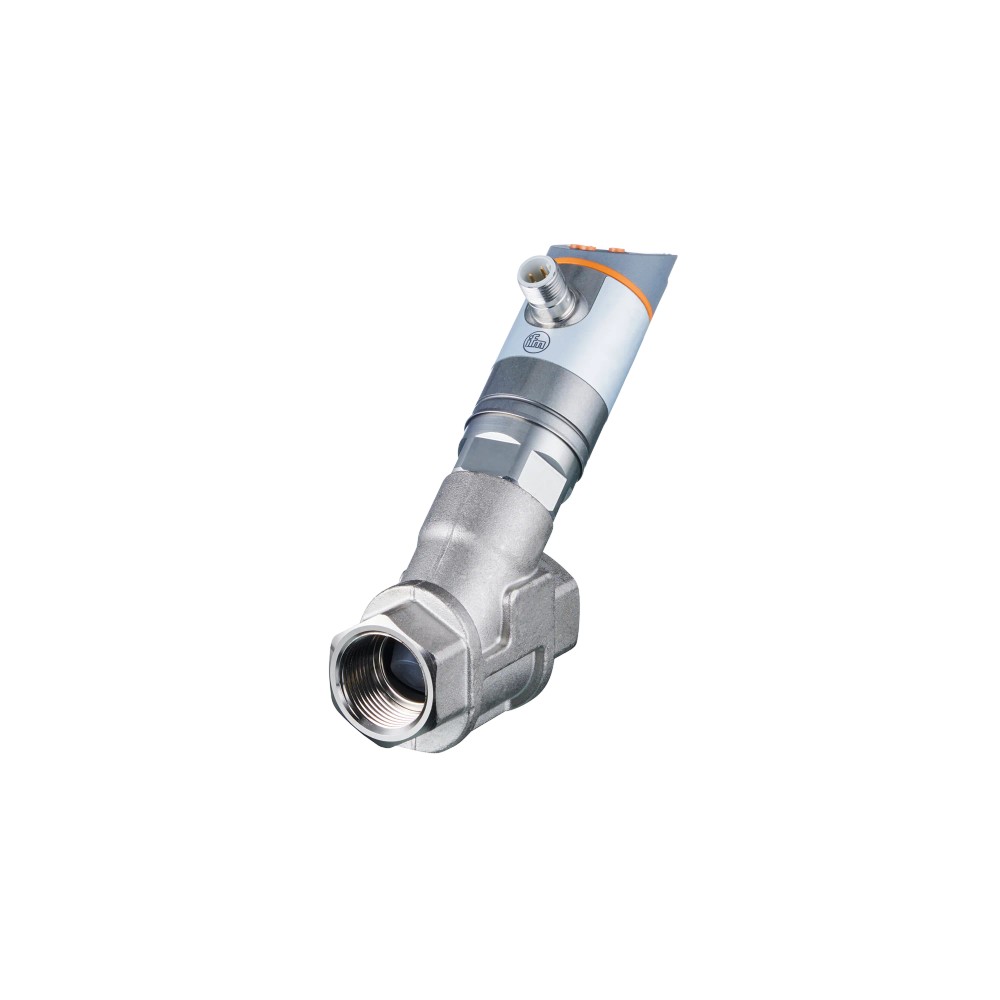

Imagem meramente ilustrativa

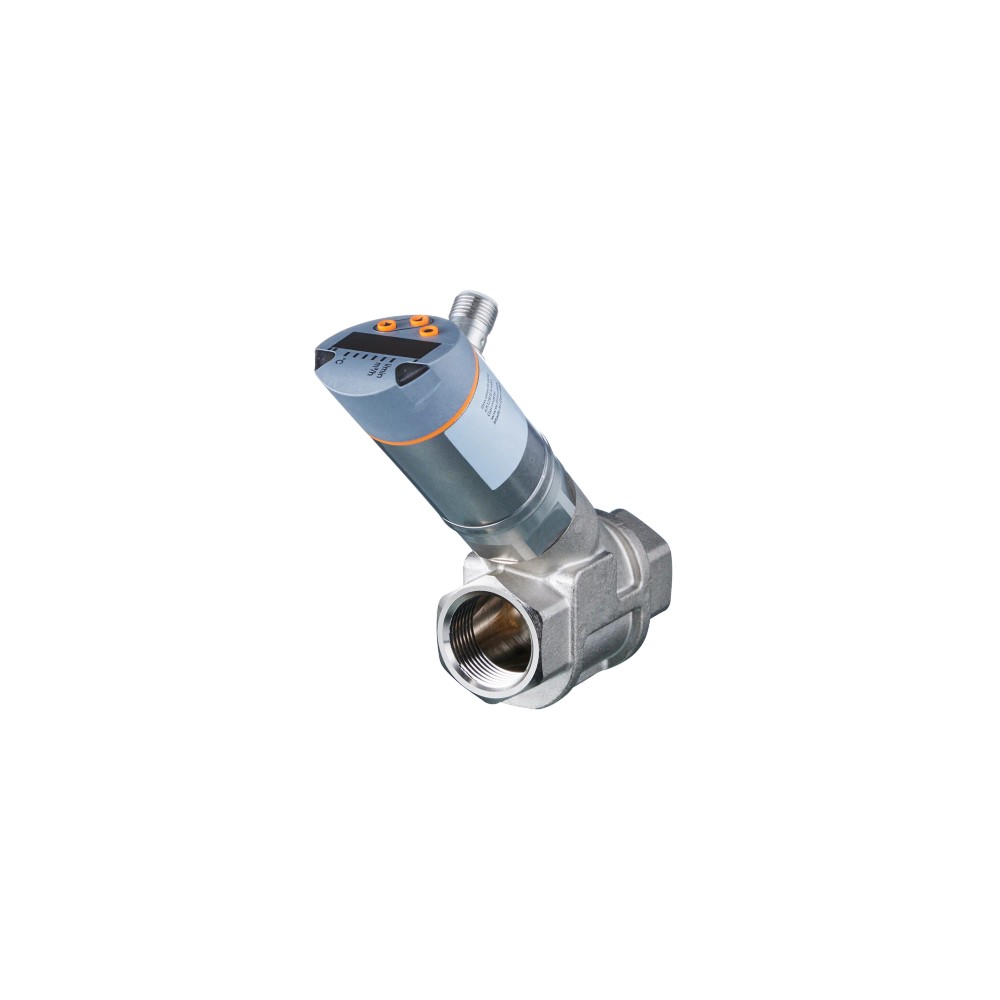

Imagem meramente ilustrativa

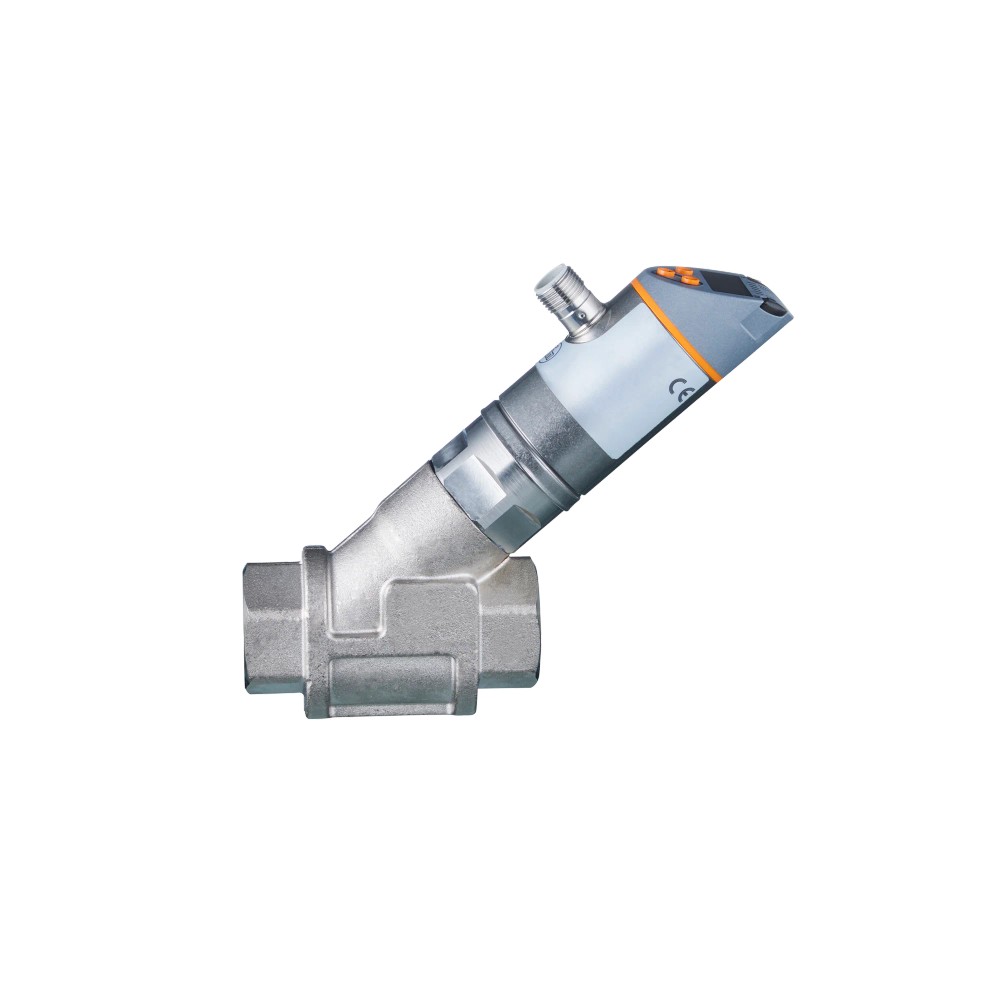

Imagem meramente ilustrativa
Imagem meramente ilustrativa
R$ 3.691,80
Nossos preços são com impostos.
Em estoque. Clique aqui para Prazo de Entrega.
- Referência do fabricante: SBY233
- EAN: 4021179289375
- NCM do produto: 90261019
Destaques do Produto
Vazão medida
0,5 a 25...mais
Saiba mais sobre: "SBY233 IFM - Sensor de Vazão IFM com Display Monitoramento Industrial 0,5-25 l/min, IO-Link, Rp 3/4"
Destaques do Produto
Vazão medida
0,5 a 25 l/min
Conexão de processo
Rp 3/4, rosca interna
Conexão elétrica
M12, codificação A, 4 contatos
Comunicação
IO-Link; sinais de comutação, analógico e frequência configuráveis
Limites de processo
Fluido: -10 a 100 °C; pressão: até 40 bar
Alimentação
18 a 30 V DC, SELV/PELV
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.
Sobre o Sensor de vazão IFM SBY233 com display e inibidor de refluxo, 0,5 a 25 l/min, IO-Link, conexão Rp 3/4
O IFM SBY233 é um sensor de vazão mecatrônico para monitorar o fluxo de líquidos em aplicações industriais. Mede de 0,5 a 25 l/min e possui display local, inibidor de refluxo e saídas de comutação, analógica e de frequência, além de IO-Link. Opera com fluidos entre -10 e 100 °C e suporta pressão de até 40 bar.
PRINCIPAIS ESPECIFICAÇÕES
| Tipo | Sensor de vazão mecatrônico com display e inibidor de refluxo |
| Faixa de medição | 0,5 a 25 l/min (0,03 a 1,5 m³/h) |
| Temperatura do fluido | -10 a 100 °C |
| Pressão máxima | 40 bar (4 MPa) |
| Conexão de processo | Rosca interna Rp 3/4 |
| Conexão elétrica | 1 x M12, codificação A, 4 contatos |
| Alimentação | 18 a 30 V DC, SELV/PELV |
| Sinais/interfaces | Comutação, analógico 4 a 20 mA, frequência e IO-Link |
| Proteção | IP 65 / IP 67 |
| Fluidos informados | Líquidos, água, soluções de glicol e refrigerantes lubrificantes |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Medição e monitoramento de líquidos em instalações industriais, quando a vazão prevista está entre 0,5 e 25 l/min.
- Aplicações com água, soluções de glicol ou refrigerantes lubrificantes, respeitando a faixa de temperatura do fluido e a pressão máxima informadas.
- Sistemas que utilizem conexão de processo Rp 3/4 fêmea e conexão elétrica M12 compatível, e que necessitem de IO-Link ou dos sinais de saída disponíveis.
⚠ Considere outro se precisa de:
- Não selecionar quando a vazão necessária estiver fora da faixa de 0,5 a 25 l/min.
- Não utilizar em condição de processo acima de 40 bar ou com temperatura do fluido fora de -10 a 100 °C.
- Não presumir compatibilidade com fluidos diferentes dos informados sem confirmar a compatibilidade química dos materiais molhados e as condições no datasheet do fabricante.
APLICAÇÕES E USO
- Uso industrial para medição e monitoramento de líquidos cuja vazão esteja entre 0,5 e 25 l/min; a faixa é especificação do fabricante.
- Aplicações com água, soluções de glicol e refrigerantes lubrificantes são compatibilidades de fluido explicitamente listadas na ficha; respeitar -10 a 100 °C e até 40 bar.
- Pode ser integrado a sistemas que recebam IO-Link COM2 ou os sinais de saída disponíveis, desde que a alimentação, a conexão M12 e a configuração do controlador sejam compatíveis.
- Para outros líquidos ou condições não especificadas, a aplicação é uma possibilidade a validar: confirme compatibilidade dos materiais molhados, propriedades do fluido e requisitos do processo com o fabricante.
COMO ESCOLHER
Antes de comprar o Sensor de vazão IFM SBY233 com display e inibidor de refluxo, 0,5 a 25 l/min, IO-Link, conexão Rp 3/4, verifique estes pontos:
Escolha o SBY233 quando
A aplicação exigir medição de vazão entre 0,5 e 25 l/min, conexão de processo Rp 3/4 interna e monitoramento local por display. Confirme também os limites de pressão e temperatura, a alimentação de 18 a 30 V DC e o tipo de sinal ou comunicação necessário.
Procure outra faixa ou configuração quando
A vazão de processo ficar fora da faixa especificada, a pressão exceder 40 bar, a temperatura do fluido sair de -10 a 100 °C ou a instalação exigir uma conexão de processo ou elétrica diferente. A ficha não permite indicar um modelo alternativo específico; consulte o catálogo IFM para comparar variantes.
ESPECIFICAÇÕES TÉCNICAS

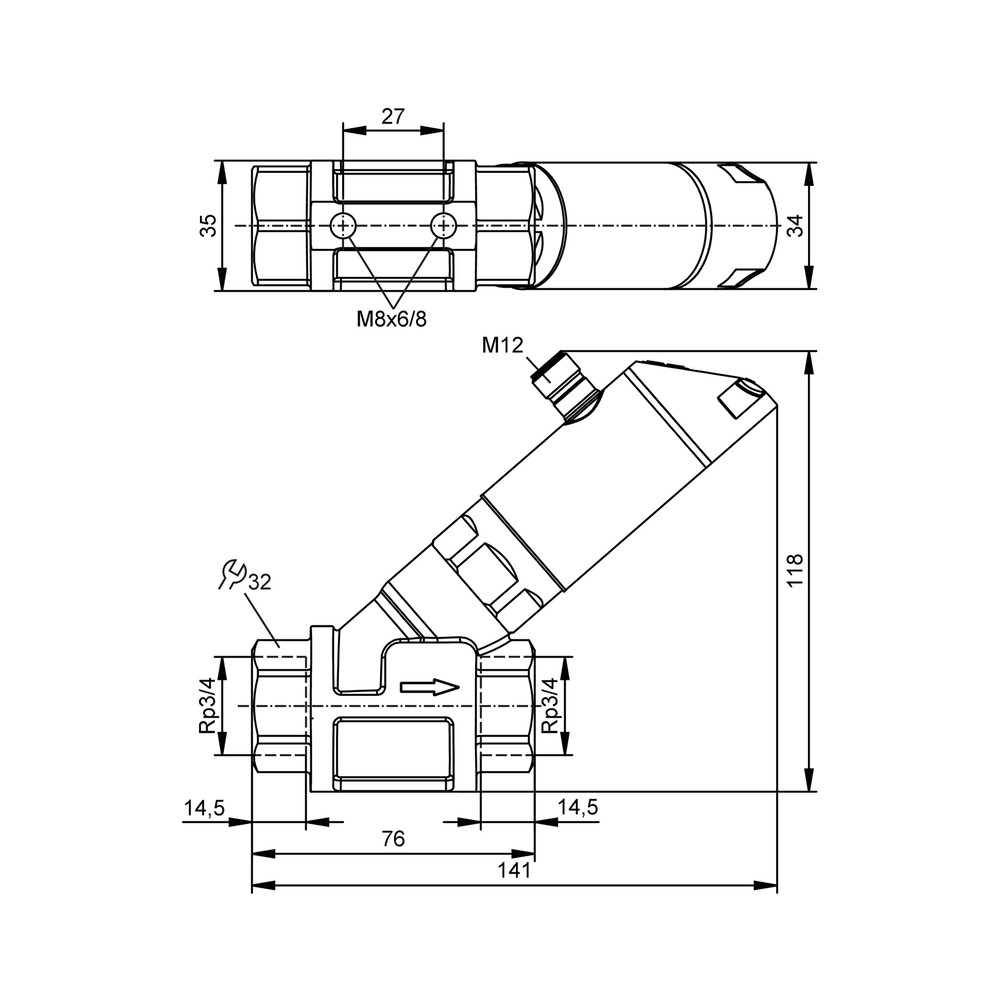

| Identificação e aplicação | ||
|---|---|---|
| Modelo | SBY233 | Código do produto indicado no anúncio e no datasheet. |
| Tipo de produto | Sensor de vazão mecatrônico com display e inibidor de refluxo | Função e características declaradas para o componente. |
| Marca | IFM | Fabricante indicado no anúncio. |
| Aplicação declarada | Aplicações industriais | Descrição geral fornecida para o produto. |
| Funções | Inibidor de refluxo, display, sinal de comutação, sinal analógico, sinal de frequência e IO-Link | Recursos informados na ficha; sinais podem ser configuráveis. |
| Fluidos e materiais em contato | ||
|---|---|---|
| Fluidos informados | Fluidos líquidos; água; soluções de glicol; refrigerantes lubrificantes | Fluidos listados na ficha do produto. |
| Materiais em contato com o fluido | 1.4401 (aço inoxidável / 316); 1.4404 (aço inoxidável / 316L); latão (2.0371); latão quimicamente niquelado; PPS; anel de vedação FKM | Materiais molhados informados; confirme a compatibilidade química para o fluido específico. |
| Informação sobre óleos | Óleo 1: viscosidade de 10 mm²/s a 40 °C; óleo 2: viscosidade de 46 mm²/s a 40 °C | Condições de referência de viscosidade declaradas para os óleos. |
| Faixa de medição | ||
|---|---|---|
| Faixa de vazão | 0,5 a 25 l/min; 0,03 a 1,5 m³/h | Faixa de medição especificada. |
| Temperatura do fluido | -10 a 100 °C | Limites de temperatura do meio medido. |
| Pressão máxima de operação (MAWP/CRN) | 40 bar (4 MPa) | Limite de pressão informado na ficha. |
| Precisão e desvios | ||
|---|---|---|
| Precisão de fluxo | ± (4 % MW + 1 % MEW) | Precisão declarada; MW e MEW são as referências indicadas pelo fabricante. |
| Repetibilidade | ± 1 % MEW | Valor de repetibilidade informado; MEW é a referência indicada pelo fabricante. |
| Dados elétricos | ||
|---|---|---|
| Alimentação | 18 a 30 V DC, para SELV/PELV | Faixa de tensão de operação indicada. |
| Consumo de corrente | < 50 mA | Consumo informado para o sensor. |
| Classe de proteção elétrica | III | Classificação declarada para o equipamento. |
| Proteção contra curto-circuito | Sim | Proteção informada na ficha. |
| Proteção contra sobrecarga | Sim | Proteção informada na ficha. |
| Proteção contra inversão de polaridade | Sim | Proteção informada na ficha. |
| Carga máxima | 500 Ω | Carga máxima especificada na ficha. |
| Entradas, saídas e sinais | ||
|---|---|---|
| Saídas digitais | 2 | Quantidade indicada na ficha. |
| Saídas analógicas | 1 | Quantidade indicada na ficha. |
| Saída analógica | 4 a 20 mA | Tipo e faixa de sinal declarados. |
| Saída de frequência | 0 a 10000 Hz | Faixa de frequência declarada. |
| Sinais de saída | Comutação, analógico, frequência e IO-Link; configuráveis | Tipos de sinal disponíveis conforme configuração. |
| Queda de tensão da saída de comutação DC | 2 V | Valor declarado para a saída de comutação DC. |
| Corrente máxima da saída de comutação DC | 150 mA; por saída: 2 x 200 mA até 60 °C e 2 x 250 mA até 40 °C | Valores conforme as condições de temperatura indicadas na ficha; confirmar a configuração e as condições de uso no datasheet. |
| Interfaces e conexão elétrica | ||
|---|---|---|
| Interface de comunicação | IO-Link COM2, 38,4 kBaud, revisão 1.1, IEC 61131-9 CDV | Protocolo e parâmetros de comunicação informados. |
| Conexão elétrica | 1 x M12, codificação A, 4 contatos, dourados | Tipo de conector e contatos descritos na ficha. |
| Característica dos contatos | Contatos banhados a ouro | Característica construtiva declarada. |
| Tempos de reação e inicialização | ||
|---|---|---|
| Tempo de resposta | 0,01 s | Tempo de resposta declarado. |
| Retardo de prontidão | < 3 s | Tempo máximo informado para prontidão. |
| Condições ambientais | ||
|---|---|---|
| Temperatura ambiente | 0 a 60 °C | Faixa ambiente de operação informada. |
| Temperatura de armazenamento | -15 a 80 °C | Faixa de armazenamento declarada. |
| Grau de proteção | IP 65 / IP 67 | Graus de proteção informados; a obtenção depende da montagem e conexão adequadas. |
| Dados mecânicos e conexão de processo | ||
|---|---|---|
| Conexão de processo | Rosca interna Rp 3/4 | Tipo e tamanho de conexão de processo declarados. |
| Peso | 734,1 g | Peso listado nos dados do produto. |
| Materiais do corpo listados | 1.4404 (aço inoxidável / 316L); PBT+PC-GF30; PBT-GF20; PC; latão quimicamente niquelado | Materiais informados na ficha; não substituem a lista específica de materiais em contato com o fluido. |
| Ciclos de comutação mecânicos | 10 milhões | Quantidade declarada na ficha. |
| Display e elementos de operação | ||
|---|---|---|
| Indicação visual | 3 LEDs verdes (unidade), 2 LEDs amarelos (status) e exibição alfanumérica vermelho/verde de 4 dígitos | Elementos de indicação informados para leitura local. |
| Certificações e conformidade | ||
|---|---|---|
| Certificações e listagens | CE, CRN, cULus Listed, IO-Link | Certificações e declarações listadas na ficha. |
| NCM | 9026.10.19 | Código fiscal informado nos dados do produto. |
COMPATIBILIDADE
Comunicação
• IO-Link, COM2 a 38,4 kBaud, revisão 1.1, IEC 61131-9 CDV.
• Sinais configuráveis de comutação, analógico e frequência; saída analógica de 4 a 20 mA e saída de frequência de 0 a 10000 Hz.
Conexões
Elétrica
Conector M12, codificação A, 4 contatos; alimentação de 18 a 30 V DC para SELV/PELV. Corrente de consumo inferior a 50 mA. Verifique o pinout e a configuração das saídas no datasheet antes de conectar ao controlador.
Processo
Rosca interna Rp 3/4. A conexão mecânica deve corresponder à rosca do circuito; não implica compatibilidade elétrica com o sistema de controle.
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Circuito de líquido com vazão entre 0,5 e 25 l/min, fluido entre -10 e 100 °C e pressão até 40 bar. | ✓ | As condições estão dentro dos limites de medição, temperatura do fluido e pressão especificados. |
| Instalação que requer leitura local e comunicação IO-Link COM2. | ✓ | O produto possui display e interface IO-Link COM2 a 38,4 kBaud, revisão 1.1. |
| Tubulação com conexão de processo Rp 3/4 fêmea correspondente e instalação elétrica M12 codificação A, 4 contatos. | ✓ | Esses são os tipos de conexão de processo e elétrica informados; deve-se confirmar o pinout e a montagem no datasheet. |
| Processo com vazão fora de 0,5 a 25 l/min, pressão superior a 40 bar ou fluido acima de 100 °C ou abaixo de -10 °C. | ✗ | Uma ou mais condições excedem os limites informados para o sensor. |
| Aplicação com fluido não identificado na ficha. | ✗ | A compatibilidade química não pode ser confirmada somente com os dados disponíveis; verifique materiais molhados e compatibilidade com o fluido junto ao fabricante. |
INSTALAÇÃO
Como instalar o Sensor de vazão IFM SBY233 com display e inibidor de refluxo, 0,5 a 25 l/min, IO-Link, conexão Rp 3/4
- Confirme que a vazão prevista, a temperatura do fluido e a pressão de operação permanecem nos limites especificados para o SBY233.
- Verifique que a tubulação e a conexão correspondente são compatíveis com a rosca interna Rp 3/4; consulte o datasheet para orientações de montagem e vedação.
- Confira a orientação e os requisitos de instalação indicados pelo fabricante no datasheet antes de instalar o sensor no circuito.
- Conecte a alimentação de 18 a 30 V DC dentro dos requisitos SELV/PELV, usando o conector M12 codificação A de 4 contatos e o pinout oficial.
- Configure no controlador a comunicação IO-Link ou o sinal de saída escolhido; consulte o datasheet para atribuições de pinos, parâmetros e configuração.
- Após a instalação, verifique a indicação no display e compare a medição e o estado das saídas com as condições do processo, sem exceder os limites especificados.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| O display não acende. | Alimentação ausente ou fora da faixa de 18 a 30 V DC, ou conexão M12 incorreta. | Meça a tensão no conector e confira a conexão e o pinout no datasheet antes de substituir o sensor. |
| A leitura de vazão não corresponde ao esperado. | Condição de vazão fora da faixa especificada ou diferença entre o processo e as condições de referência de precisão. | Compare a vazão real com a faixa de 0,5 a 25 l/min e consulte os critérios de precisão e configuração no datasheet. |
| O controlador não recebe o sinal esperado. | Tipo de saída selecionado, configuração do sensor, pinout ou configuração do controlador incompatíveis entre si. | Confirme o tipo de sinal configurado, a ligação M12 e os parâmetros do controlador; para IO-Link, verifique os parâmetros da interface no datasheet. |
| Há indicação de estado ou saída instável durante a operação. | Condição de processo fora dos limites especificados, falha de alimentação ou ligação elétrica inadequada. | Verifique tensão, conexões, pressão e temperatura do fluido e compare-os com os limites da ficha antes de concluir que o sensor está defeituoso. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o IFM SBY233 e para que serve?
É um sensor mecatrônico que mede vazão de líquidos e oferece indicação local e sinais para monitoramento industrial. A ficha informa display e inibidor de refluxo.
O que acompanha o produto?
A ficha fornecida não especifica acessórios ou itens inclusos. Consulte o fornecedor para confirmar o conteúdo de fornecimento da unidade.
O SBY233 funciona com IO-Link e quais são as conexões?
Sim. A interface é IO-Link COM2, revisão 1.1; a conexão elétrica é M12 codificação A com 4 contatos, e a conexão de processo é Rp 3/4 interna.
Posso usar o sensor com qualquer líquido?
Não é possível confirmar compatibilidade com qualquer líquido com os dados disponíveis. A ficha lista água, soluções de glicol e refrigerantes lubrificantes; para outros fluidos, valide materiais molhados e compatibilidade química com o fabricante.
O SBY233 serve para vazões acima de 25 l/min ou abaixo de 0,5 l/min?
Não, essas condições ficam fora da faixa de medição especificada, de 0,5 a 25 l/min. Para esses processos, selecione um sensor cuja faixa cubra a vazão necessária.
Posso instalar o SBY233 em um processo acima de 40 bar?
Não; a pressão máxima informada é 40 bar. Uma pressão superior excede o limite declarado na ficha.
O display está ligado, mas a vazão indicada parece incorreta; o que verifico?
Verifique primeiro se a vazão está entre 0,5 e 25 l/min e se as condições de processo correspondem aos limites do sensor. Depois confira a configuração e os critérios de precisão no datasheet.
O CLP não reconhece o sensor; preciso trocar o produto?
Não necessariamente. Confira alimentação, pinout M12, tipo de sinal configurado e compatibilidade dos parâmetros do controlador com IO-Link COM2 ou com a saída selecionada antes de substituir o sensor.
Devo escolher a versão SBY233 ou um sensor com outra faixa?
Escolha o SBY233 quando a vazão necessária estiver entre 0,5 e 25 l/min e as conexões e condições de processo forem compatíveis. Se a vazão sair dessa faixa, compare com uma variante cuja faixa de medição cubra o processo.
Que cuidados devo tomar na instalação elétrica?
Use alimentação de 18 a 30 V DC dentro dos requisitos SELV/PELV e confira o pinout do conector M12 no datasheet. Configure o controlador para o tipo de saída ou comunicação utilizado.
GLOSSÁRIO TÉCNICO
IO-Link
Interface de comunicação do sensor para troca de dados com um dispositivo compatível. (Ref.: COM2, 38,4 kBaud, revisão 1.1)
Rp 3/4
Especificação da rosca interna da conexão de processo; deve corresponder à conexão da tubulação. (Ref.: conexão de processo Rp 3/4)
SELV/PELV
Requisitos de alimentação de baixa tensão de segurança indicados para a operação elétrica do equipamento. (Ref.: alimentação de 18 a 30 V DC)
MEW
Referência indicada pelo fabricante na expressão de precisão e repetibilidade do produto. (Ref.: precisão ± (4 % MW + 1 % MEW); repetibilidade ± 1 % MEW)
MAWP
Pressão máxima de operação indicada nos dados técnicos do produto. (Ref.: MAWP/CRN de 40 bar)
