Sensor de Vazão IFM SBY232 com Display e IO-Link

Pré-visualizar: SBY232 IFM - Sensor de Vazão IFM com Display Monitoramento Industrial 0,3-15 l/min, IO-Link, Rp 3/4

SBY232 IFM - Sensor de Vazão IFM com Display Monitoramento Industrial 0,3-15 l/min, IO-Link, Rp 3/4

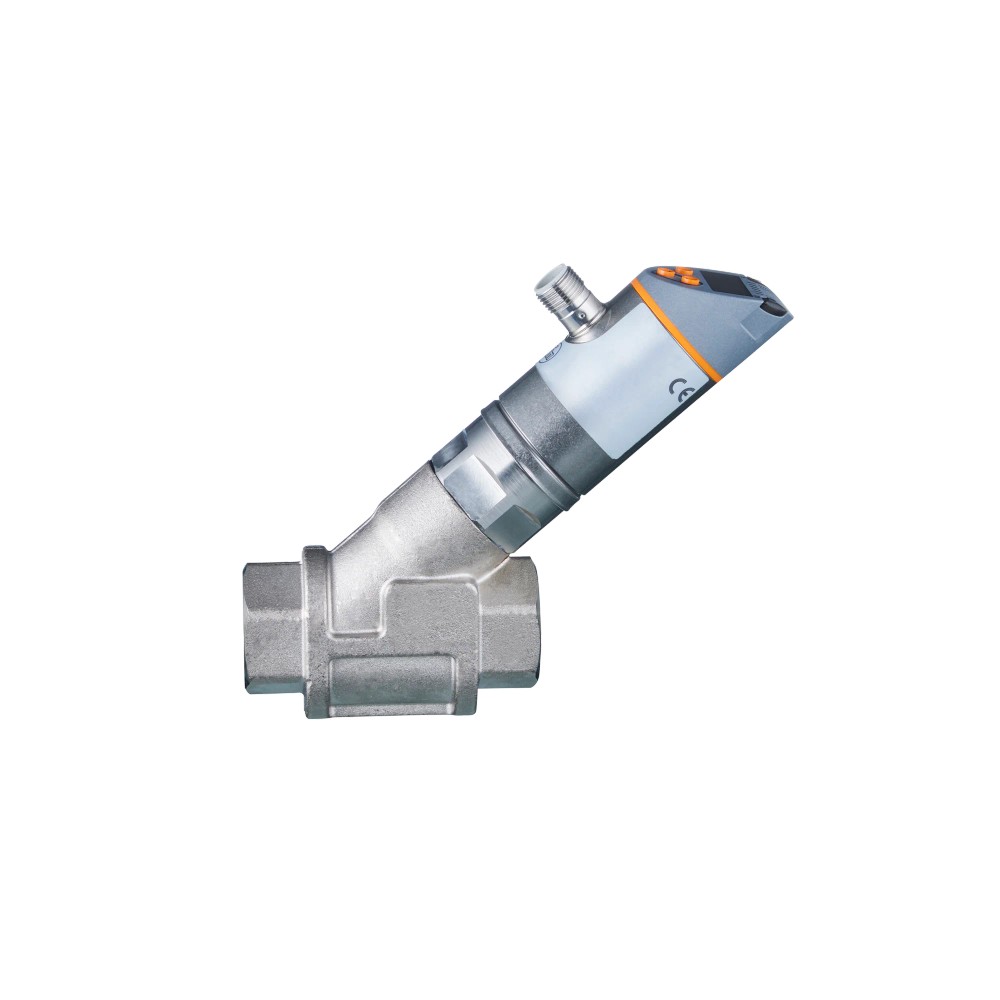

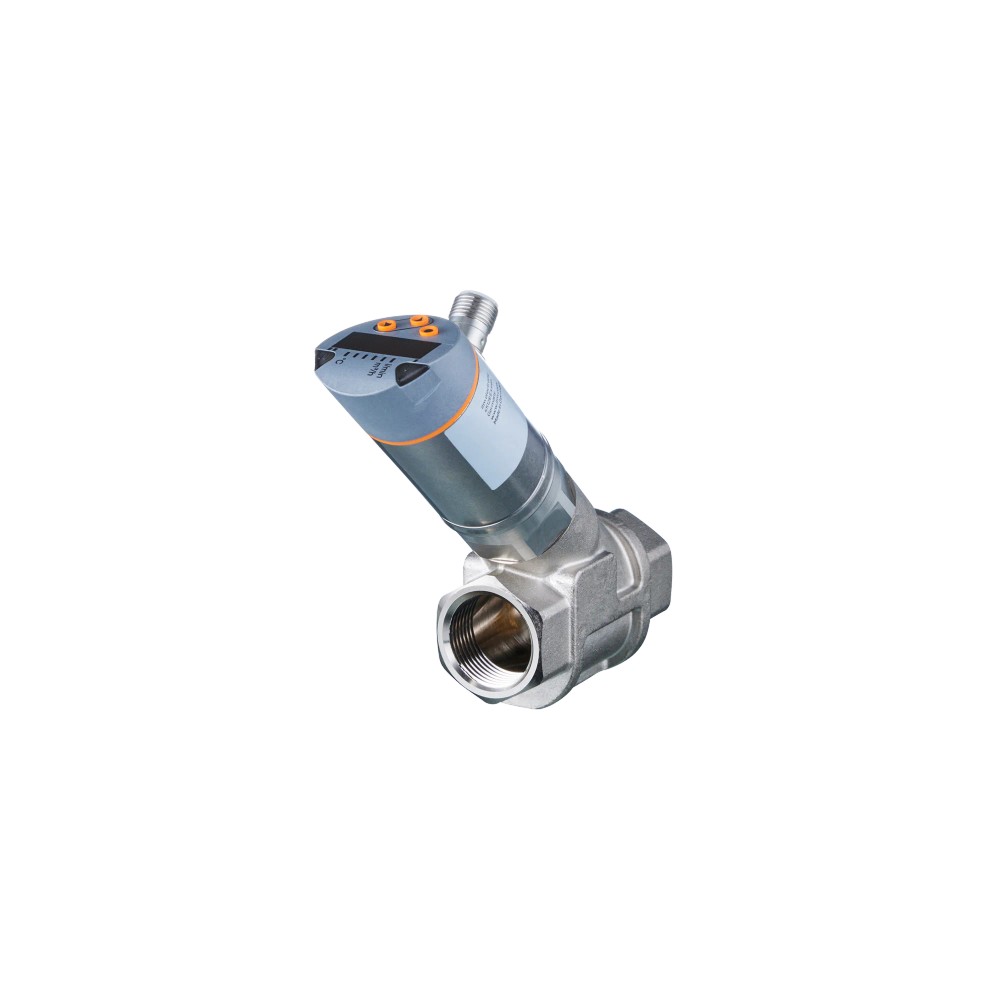

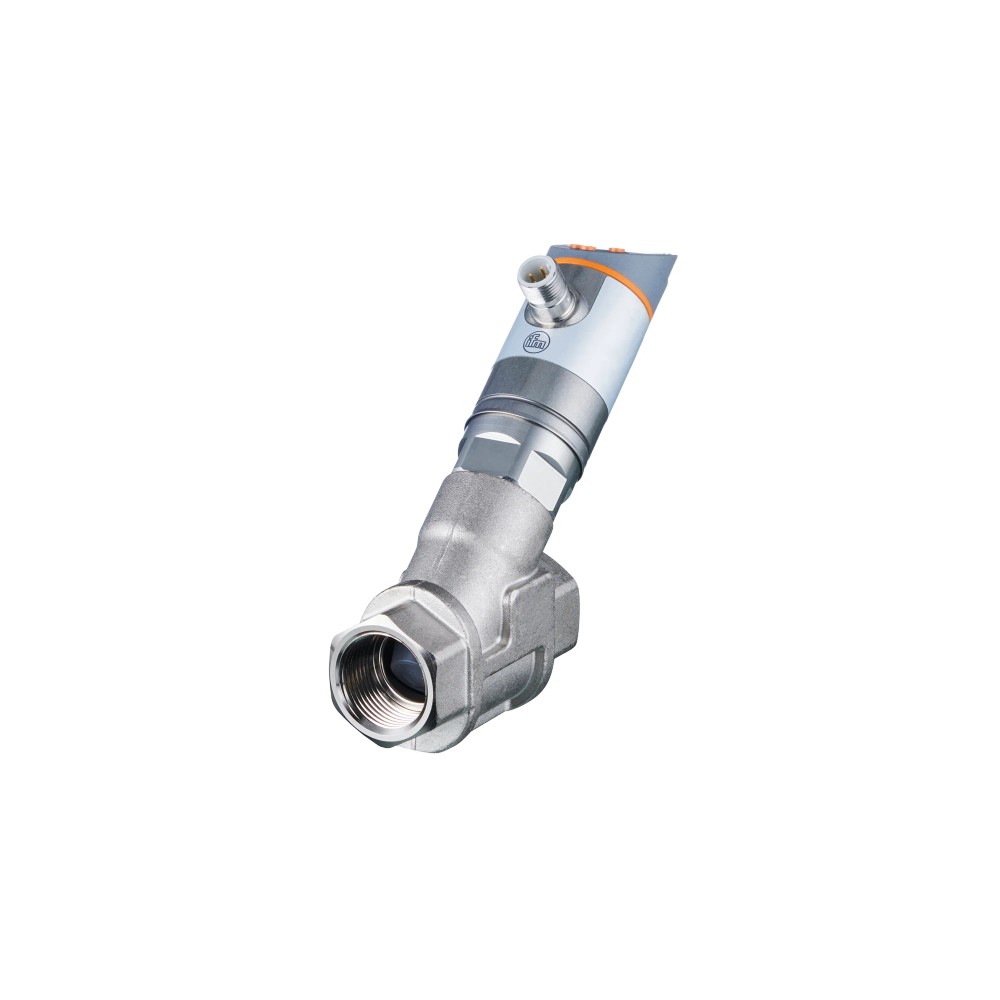

Imagem meramente ilustrativa

R$ 3.691,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SBY232
EAN: 4021179289368
NCM do produto: 90261019

Destaques do Produto Faixa de vazão...mais

Fechar menu

Saiba mais sobre: "SBY232 IFM - Sensor de Vazão IFM com Display Monitoramento Industrial 0,3-15 l/min, IO-Link, Rp 3/4"

Destaques do Produto

Faixa de vazão

0,3...15 l/min

Rosca de processo

Rp 3/4 interna

Comunicação

IO-Link; revisão 1.1, COM2 (38,4 kBaud)

Sinal analógico

Corrente de saída 4...20 mA

Alimentação

18...30 V DC, SELV/PELV

Temperatura do fluido

-10...100 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de vazão mecatrônico IFM SBY232 com display, inibidor de refluxo, IO-Link e conexão Rp 3/4 interna

O IFM SBY232 é um sensor mecatrônico para monitoramento de vazão de fluidos líquidos em aplicações industriais. Mede vazões de 0,3 a 15 l/min e inclui display, medição de temperatura e inibidor de refluxo. Oferece saídas de comutação, analógica e de frequência, além de comunicação IO-Link. A conexão de processo é Rp 3/4 com rosca interna.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de medição de vazão	0,3...15 l/min (0,018...0,9 m³/h)
Temperatura do fluido	-10...100 °C
Resistência à pressão	40 bar (4 MPa)
Conexão de processo	Rp 3/4, rosca interna
Tipo de sensor	Mecatrônico; com inibidor de refluxo
Sinais de saída	Comutação, analógico 4...20 mA, frequência 0...10000 Hz e IO-Link
Alimentação	18...30 V DC (SELV/PELV)
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados
Proteção do invólucro	IP 65; IP 67
Display	Medição alfanumérica de 4 dígitos, vermelho/verde

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de vazão de fluidos líquidos em aplicações industriais, dentro da faixa de 0,3...15 l/min e da temperatura do fluido de -10...100 °C.
Aplicações que utilizem água, soluções de glicol, refrigerantes lubrificantes ou fluidos cujas características atendam às informações do fabricante.
Instalações com conexão de processo Rp 3/4 interna, pressão de até 40 bar e alimentação de 18...30 V DC SELV/PELV.
Sistemas que possam receber saída de comutação, sinal analógico de 4...20 mA, sinal de frequência ou IO-Link.

⚠ Considere outro se precisa de:

Não selecionar para medir vazões abaixo de 0,3 l/min ou acima de 15 l/min como faixa de medição nominal.
Não utilizar quando a temperatura do fluido ultrapassar -10...100 °C ou a pressão exceder 40 bar.
Não selecionar para uma conexão de processo diferente de Rp 3/4 interna sem confirmar a adaptação mecânica necessária.
Não conectar diretamente a uma alimentação fora de 18...30 V DC SELV/PELV.

APLICAÇÕES E USO

Uso declarado: monitoramento de vazão em aplicações industriais com fluidos líquidos, incluindo água, soluções de glicol e refrigerantes lubrificantes, respeitando as faixas de vazão, temperatura e pressão especificadas.
Possibilidade de integração: aquisição do sinal por entrada analógica 4...20 mA, entrada de frequência ou interface IO-Link compatível. A configuração da instalação depende do sistema de controle utilizado.
A ficha indica medição de temperatura integrada; essa função pode ser considerada em aplicações que necessitem acompanhar também a temperatura do fluido, dentro da faixa especificada.
A ficha não detalha a compatibilidade química de cada concentração ou formulação. Validar materiais em contato com o fluido e condições do processo com o datasheet do fabricante antes da aplicação.

COMO ESCOLHER

Antes de comprar o Sensor de vazão mecatrônico IFM SBY232 com display, inibidor de refluxo, IO-Link e conexão Rp 3/4 interna, verifique estes pontos:

Escolha o SBY232 quando

A instalação requer monitoramento de vazão de 0,3...15 l/min, fluido entre -10...100 °C, pressão de até 40 bar e conexão Rp 3/4 interna. Também é apropriado quando são necessários display local e uma ou mais das interfaces de saída especificadas.

Verifique outra configuração quando

A vazão, a temperatura do fluido, a pressão ou a rosca da instalação estiverem fora dos limites e da conexão informados para este modelo. Confirme no datasheet do fabricante a compatibilidade do fluido e os requisitos de montagem antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM	Marca informada nos dados básicos do anúncio.
Modelo	SBY232	Identificação do produto e SKU.
GTIN	4021179289368	Código global informado no anúncio.
Tipo de produto	Sensor de vazão mecatrônico com inibidor de refluxo e display	Descrição funcional do produto.
Aplicação declarada	Aplicações industriais	Aplicação descrita na ficha.
Fluidos indicados na ficha	Fluidos líquidos; água; soluções de glicol; refrigerantes lubrificantes	A compatibilidade concreta depende das propriedades do fluido e das condições de operação.
Funções	Monitoramento de vazão com inibidor de refluxo; display; sinais de comutação, analógico e de frequência; IO-Link; medição de temperatura integrada	Funções declaradas para o produto.

Faixas de medição e operação do processo
Faixa de medição de vazão	0,3...15 l/min (0,018...0,9 m³/h)	Faixa de medição declarada.
Escala do display de vazão	0...18 l/min (0...1,08 m³/h)	Escala de exibição; não substitui a faixa de medição declarada.
Resolução de vazão	0,05 l/min (0,005 m³/h)	Resolução informada para a medição de vazão.
Dinâmica de medição	1:50	Relação de dinâmica declarada.
Faixa de medição de temperatura	-10...100 °C	Faixa de medição de temperatura do fluido.
Escala do display de temperatura	-32...122 °C	Escala de exibição; não equivale à faixa de medição de temperatura do fluido.
Resolução de temperatura	1 °C	Resolução de leitura de temperatura informada.
Resistência à pressão	40 bar (4 MPa)	Limite de pressão declarado; MAWP nas aplicações segundo CRN também informado como 40 bar.
Ponto de comutação SP de vazão	0,1...15 l/min (0,005...0,9 m³/h)	Faixa de ajuste do ponto de comutação declarada.
Ponto de comutação e retorno rP de vazão	0...14,9 l/min (0...0,895 m³/h)	Faixa de ajuste de retorno declarada.
Ponto de comutação SP de temperatura	-9...100 °C	Faixa de ajuste do ponto de comutação de temperatura declarada.
Informação sobre fluidos de referência	Óleo 1: viscosidade 10 mm²/s a 40 °C; óleo 2: viscosidade 46 mm²/s a 40 °C	Condições de viscosidade e temperatura dos óleos informados na ficha.

Conexões mecânicas e materiais
Conexão de processo	Rp 3/4, rosca interna	Conexão mecânica declarada para o processo.
Materiais em contato com o fluido	1.4401 (aço inoxidável/316); 1.4404 (aço inoxidável/316L); latão (2.0371); latão quimicamente niquelado; PPS; anel de vedação FKM	Materiais declarados para as partes em contato com o fluido; verificar compatibilidade química na aplicação.
Materiais do produto informados	1.4404 (aço inoxidável/316L); PBT+PC-GF30; PBT-GF20; PC; latão quimicamente niquelado	Materiais listados nos atributos do produto; a ficha também detalha separadamente os materiais em contato com o fluido.
Peso	736,4 g	Massa informada no conjunto de atributos do catálogo.

Alimentação e consumo
Tensão de operação	18...30 V DC (SELV/PELV)	Faixa de alimentação declarada.
Consumo de corrente	< 50 mA	Consumo informado na ficha.
Classe de proteção elétrica	III	Classificação declarada.
Proteção contra inversão de polaridade	Sim	Proteção declarada.
Proteção contra curto-circuitos	Sim	Proteção declarada.
Proteção contra sobrecarga	Sim	Proteção declarada.

Saídas e sinais
Quantidade de saídas digitais	2	Quantidade declarada.
Função das saídas	Abertura/fechamento, parametrizável	Função de saída configurável conforme a ficha.
Queda de tensão máxima da saída de comutação DC	2 V	Limite informado para a saída de comutação DC.
Intensidade de corrente máxima constante da saída de comutação DC	150 mA; por saída: 2 x 200 mA até 60 °C; 2 x 250 mA até 40 °C	Valores de corrente e condições de temperatura declarados; respeitar as condições especificadas.
Quantidade de saídas analógicas	1	Quantidade declarada.
Corrente da saída analógica	4...20 mA	Tipo e faixa do sinal analógico declarados.
Carga máxima	500 Ω	Carga máxima informada para a saída.
Frequência da saída	0...10000 Hz	Faixa de frequência declarada.
Sinais configuráveis	Sinal de comutação; sinal analógico; sinal de frequência; IO-Link	Sinais indicados como configuráveis na ficha.

Interface de comunicação
Interface	IO-Link	Interface de comunicação declarada.
Revisão IO-Link	1.1	Revisão declarada.
Tipo de transferência	COM2 (38,4 kBaud)	Taxa e modo de transferência declarados.
Perfil IO-Link	Smart Sensor - SSP 0 Generic Profiled Sensor	Perfil informado na ficha.
Padrão SDCI	IEC 61131-9 CDV	Padrão de comunicação declarado.
DeviceID	560	Identificador informado nos atributos do produto.

Conexões elétricas
Conector	1 x M12, codificação A, 4 contatos dourados	Conexão elétrica declarada; consultar o datasheet para a atribuição dos pinos.

Precisão e repetibilidade
Precisão de vazão	± (4 % MW + 1 % MEW)	Condição declarada: Q > 0,3 l/min; temperatura do meio e do ambiente de +22 °C ± 4 K.
Repetibilidade de vazão	± 1 % MEW	Valor declarado para repetibilidade de fluxo.
Precisão de temperatura	3 K	Condição declarada: 25 °C e Q > 1 l/min.

Tempos de resposta
Tempo de resposta de vazão	0,01 s	Tempo declarado para resposta de fluxo.
Retardo de prontidão	< 3 s	Tempo declarado até a prontidão.

Display e elementos de operação
Indicadores de unidade	3 x LED verde	Elementos de display informados.
Indicadores de estado de comutação	2 x LED amarelo	Elementos de indicação informados.
Exibição de valores de medição	Display alfanumérico de 4 dígitos, vermelho/verde	Apresentação de valores declarada.
Exibição de programação	Display alfanumérico de 4 dígitos	Apresentação de programação declarada.

Condições ambientais e robustez
Temperatura ambiente	0...60 °C	Faixa ambiental de operação declarada.
Temperatura de armazenamento	-15...80 °C	Faixa de armazenamento declarada.
Grau de proteção	IP 65; IP 67	Graus de proteção declarados; observar as condições de montagem e conexão estabelecidas pelo fabricante.
Resistência a choques	DIN EN 60068-2-27; 20 g, 11 ms	Norma e condição de ensaio informadas.
Resistência a vibrações	DIN EN 60068-2-6; 5 g, 10...2000 Hz	Norma e condição de ensaio informadas.
Compatibilidade eletromagnética	DIN EN 61000-6-2; DIN EN 61000-6-3	Normas de EMC listadas na ficha.

Conformidade e dados adicionais
Certificado UL - número de arquivo	E174189	Identificação de arquivo declarada.
Certificado UL - número de aprovação	I005	Identificação de aprovação declarada.
Ciclos de comutação mecânicos	10 milhões	Quantidade declarada para ciclos de comutação mecânicos.
MTTF	145 anos	Valor declarado na ficha; não representa garantia de vida útil em uma instalação específica.
NCM	9026.10.19	Classificação fiscal informada no catálogo.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1, COM2 (38,4 kBaud); perfil Smart Sensor - SSP 0 Generic Profiled Sensor.

• Saída analógica de corrente 4...20 mA.

• Saída de frequência 0...10000 Hz.

• Duas saídas digitais configuráveis; função de abertura/fechamento parametrizável.

Conexões

Elétrica 1 x M12, codificação A, 4 contatos dourados. Alimentação de 18...30 V DC para SELV/PELV. Consumo de corrente inferior a 50 mA. Verifique a pinagem no datasheet antes da ligação; a ficha fornecida não detalha a atribuição dos pinos.

Processo Conexão de processo Rp 3/4, rosca interna.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema com conexão Rp 3/4 interna, fluido dentro das faixas informadas e pressão de até 40 bar.	✓	Atende à conexão de processo declarada e aos limites de pressão e temperatura especificados, desde que o fluido seja compatível com os materiais em contato.
Controlador ou sistema de aquisição com entrada de corrente 4...20 mA.	✓	O sensor possui uma saída analógica de corrente de 4...20 mA; confirme a carga máxima de 500 Ω.
Rede ou mestre IO-Link compatível com revisão 1.1 e COM2 (38,4 kBaud).	✓	A ficha informa IO-Link, revisão 1.1 e transferência COM2. A ficha fornecida não identifica um modelo específico de mestre ou controlador.
Instalação alimentada fora de 18...30 V DC SELV/PELV.	✗	A tensão declarada para operação é 18...30 V DC; uma alimentação fora dessa faixa não atende à especificação.
Tubulação com rosca de processo diferente de Rp 3/4 interna, sem adaptador validado.	✗	A conexão mecânica informada é Rp 3/4 interna. A ficha não confirma compatibilidade direta com outras roscas.
Aplicação com vazão acima de 15 l/min ou temperatura do fluido fora de -10...100 °C.	✗	Essas condições ultrapassam a faixa de medição de vazão ou a faixa de temperatura do fluido declaradas.

INSTALAÇÃO

Como instalar o Sensor de vazão mecatrônico IFM SBY232 com display, inibidor de refluxo, IO-Link e conexão Rp 3/4 interna

Confirme que a tubulação oferece conexão Rp 3/4 interna e que o processo respeita os limites de vazão, temperatura e pressão declarados.
Verifique a compatibilidade do fluido com os materiais em contato indicados pelo fabricante antes da montagem.
Instale o sensor na conexão de processo sem exceder os limites mecânicos e de pressão; consulte o datasheet para orientações específicas de montagem e aperto.
Conecte a alimentação de 18...30 V DC SELV/PELV por meio do conector M12 codificação A; consulte o datasheet para identificar a pinagem.
Ligue a saída necessária — comutação, analógica, frequência ou IO-Link — ao dispositivo de controle compatível e respeite a carga máxima indicada.
Após energizar, verifique o display, o estado das saídas e a leitura do processo; confirme parâmetros e comunicação conforme o datasheet.

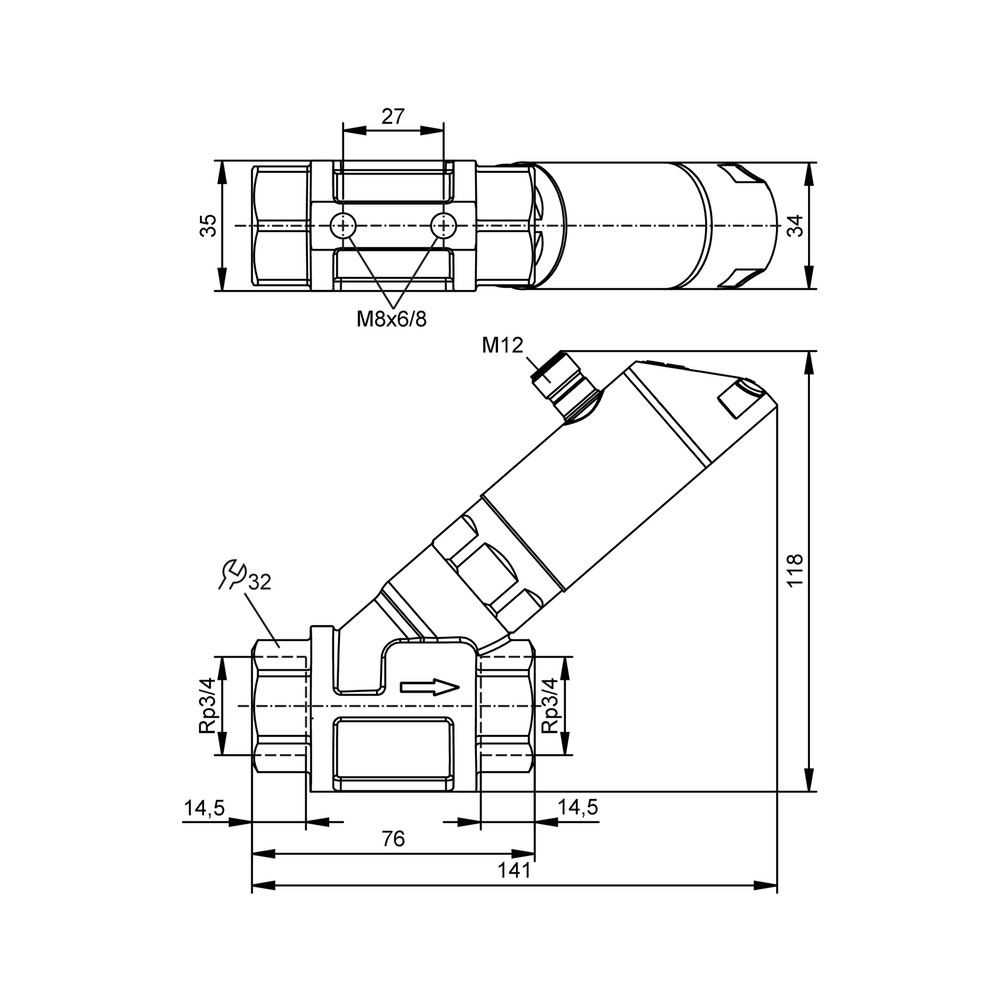

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O display indica vazão nula ou abaixo do esperado.	Vazão real fora da faixa de medição, ausência de fluxo ou condição de processo incompatível com a leitura.	Compare a condição do processo com a faixa de 0,3...15 l/min e verifique se há fluxo na tubulação; confira também a unidade e a escala exibidas.
O controlador não recebe o sinal analógico previsto.	Ligação, configuração da saída ou carga do circuito incompatível com as especificações.	Confirme a seleção/configuração da saída, a ligação conforme o datasheet e se a carga não excede 500 Ω; valide a alimentação de 18...30 V DC.
O mestre não estabelece comunicação IO-Link.	Mestre, porta ou configuração de comunicação incompatível, ou ligação incorreta no conector.	Verifique suporte a IO-Link revisão 1.1 e COM2 (38,4 kBaud), a alimentação e a ligação M12 conforme a pinagem oficial.
O sensor apresenta leitura instável ou não acompanha o processo.	Condição de operação fora das faixas declaradas ou instalação/fluido que requer validação de compatibilidade.	Compare vazão, temperatura e pressão com os limites do produto; verifique as condições do fluido e consulte o datasheet antes de alterar parâmetros ou substituir o sensor.

DOCUMENTAÇÃO TÉCNICA

Datasheet SBY232 em português (Datasheet) Desenho em escala SBY232 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM SBY232 e para que tipo de instalação serve?

É um sensor mecatrônico para monitoramento de vazão de líquidos em aplicações industriais. A ficha cita água, soluções de glicol e refrigerantes lubrificantes entre os fluidos.

O SBY232 se comunica por IO-Link com qualquer controlador?

Ele oferece IO-Link revisão 1.1, COM2 (38,4 kBaud), mas a compatibilidade depende do mestre e da configuração do sistema. A ficha não lista modelos específicos de controladores.

O produto inclui cabo, conector ou outros acessórios?

A ficha informa uma conexão elétrica M12 no sensor, mas não lista acessórios incluídos. Consulte o fornecedor para confirmar o conteúdo da embalagem.

Posso usar este sensor em uma linha com vazão acima de 15 l/min?

A faixa de medição declarada termina em 15 l/min. Para vazões superiores, a ficha não confirma a medição dentro da faixa especificada.

Ele pode medir fluidos a mais de 100 °C?

Não conforme a faixa declarada: a temperatura do fluido é -10...100 °C. A ficha não especifica operação acima desse limite.

O display está aceso, mas a leitura de vazão não corresponde ao processo; o que verifico?

Compare a vazão real com a faixa de medição e confirme as unidades e a escala exibidas. Verifique também as condições do fluido e consulte o datasheet para configuração e instalação.

A saída 4...20 mA não chega corretamente ao CLP; devo trocar o sensor?

Antes de trocar, confirme a configuração da saída, a ligação conforme o datasheet e a carga máxima de 500 Ω. Verifique também a alimentação dentro de 18...30 V DC.

É melhor escolher o SBY232 ou um sensor sem IO-Link?

Escolha o SBY232 quando forem necessárias as saídas configuráveis e a interface IO-Link informadas na ficha, além da faixa de vazão e conexão especificadas. Para uma alternativa, compare faixa, conexão, sinais e condições de processo no datasheet do outro modelo.

Como conecto o SBY232 à alimentação e ao sistema de controle?

Use a conexão M12 codificação A e alimentação de 18...30 V DC SELV/PELV. Consulte o datasheet oficial para a pinagem e para a ligação da saída selecionada.

Como confirmo se a rosca do sensor encaixa na minha tubulação?

A conexão de processo do SBY232 é Rp 3/4 com rosca interna. Compare com a rosca da instalação e valide qualquer adaptador necessário antes da montagem.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação do sensor para troca de dados com um mestre compatível. (Ref.: revisão 1.1; COM2, 38,4 kBaud)

Rp 3/4

Identificação da conexão de processo com rosca interna declarada para o sensor. (Ref.: conexão de processo Rp 3/4, rosca interna)

4...20 mA

Faixa de corrente utilizada pela saída analógica do sensor. (Ref.: corrente da saída analógica 4...20 mA)

MEW

Abreviação usada na ficha associada ao valor final da faixa de medição, em especificações de repetibilidade e precisão. (Ref.: precisão de vazão ± (4 % MW + 1 % MEW); repetibilidade ± 1 % MEW)

SELV/PELV

Classificações de circuito indicadas pelo fabricante para a alimentação DC do equipamento. (Ref.: tensão de operação 18...30 V DC para SELV/PELV)

Ligações relacionadas com "SBY232 IFM - Sensor de Vazão IFM com Display Monitoramento Industrial 0,3-15 l/min, IO-Link, Rp 3/4"

Comentáriosmais

Fechar menu

Gostaríamos de saber a sua opinião sobre: "SBY232 IFM - Sensor de Vazão IFM com Display Monitoramento Industrial 0,3-15 l/min, IO-Link, Rp 3/4"

Para avaliar, preencha:

Ligações relacionadas com
