Monitor de Fluxo IFM SBN346 - Inibidor de Refluxo

Pré-visualizar: SBN346 IFM - Monitor de Fluxo IFM Inibidor de Refluxo 1" NPT 25 Bar PNP

SBN346 IFM - Monitor de Fluxo IFM Inibidor de Refluxo 1" NPT 25 Bar PNP

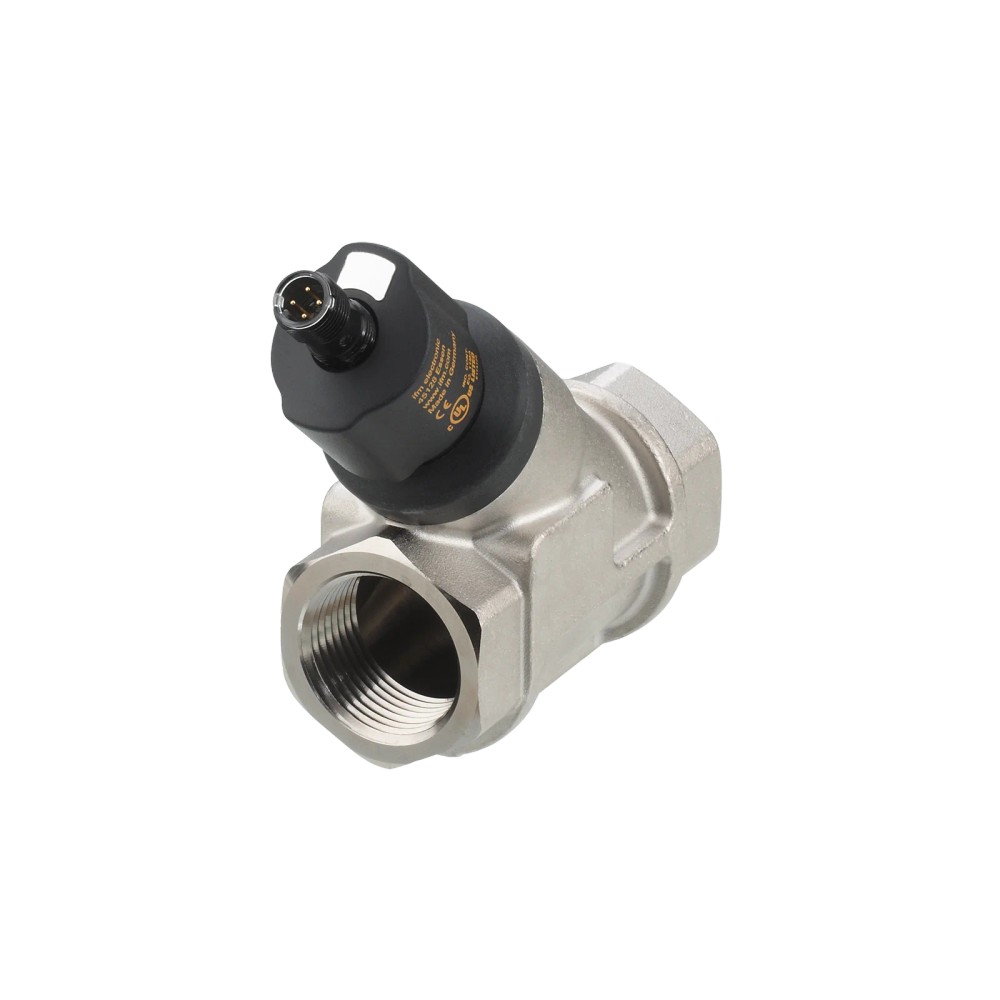

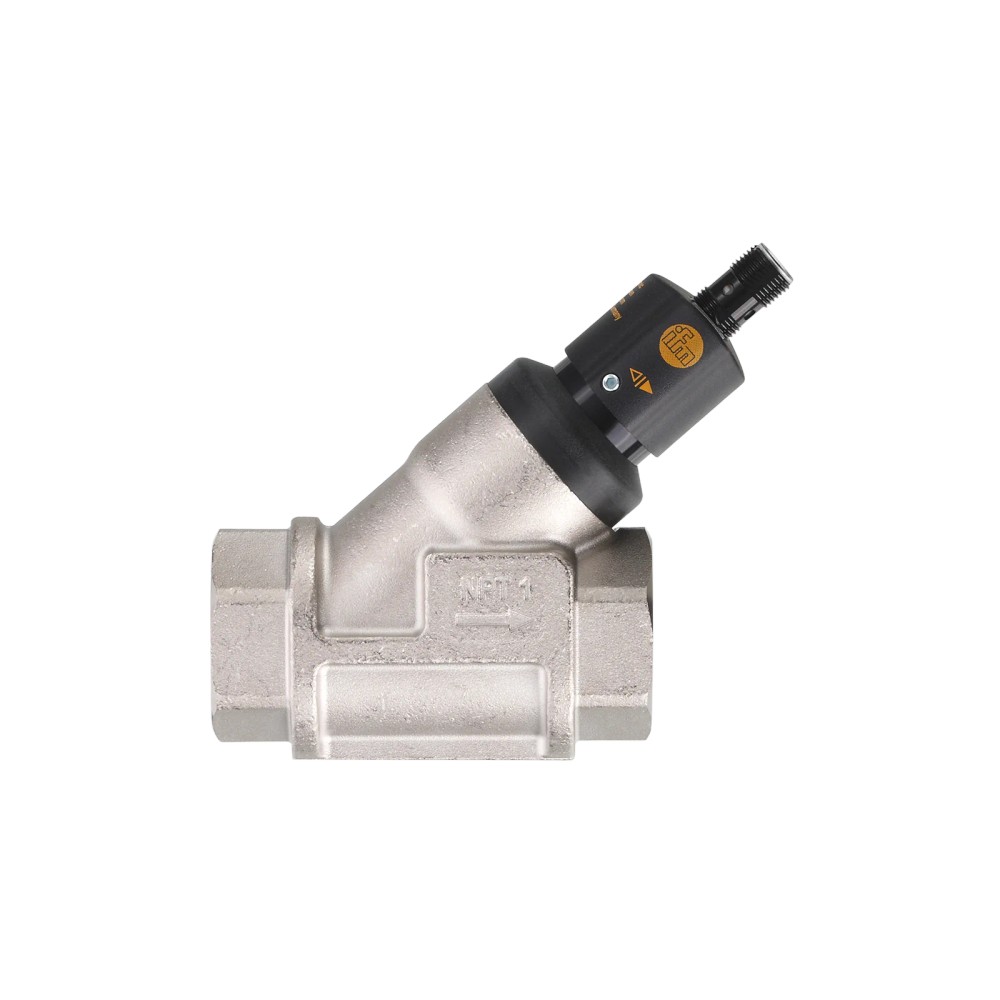

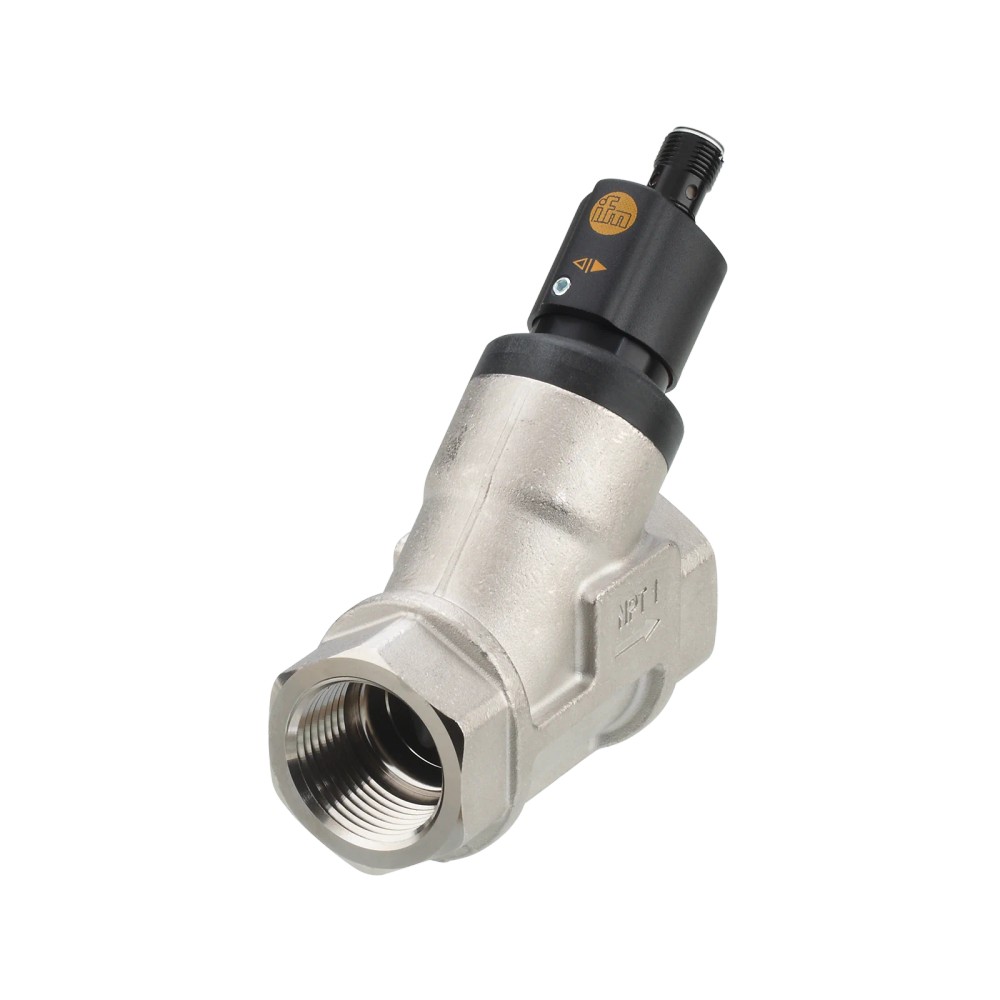

Imagem meramente ilustrativa

R$ 3.396,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SBN346
EAN: 4021179267786
NCM do produto: 90261019

Destaques do Produto Conexão 1" NPT...mais

Fechar menu

Saiba mais sobre: "SBN346 IFM - Monitor de Fluxo IFM Inibidor de Refluxo 1" NPT 25 Bar PNP"

Destaques do Produto

Conexão

1" NPT

Saída

PNP

Pressão Máxima

25 Bar

Faixa Ajuste

1,32 - 26,4 GPM

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o SBN346 IFM - Monitor de Fluxo com Inibidor de Refluxo 1" NPT 25 Bar PNP

O monitor de fluxo IFM SBN346 é um dispositivo mecatrônico de alta precisão projetado para monitorar a vazão de líquidos e impedir o refluxo em tubulações. Equipado com saída PNP e conexão de 1" NPT, é capaz de operar com pressões de até 25 bar. É ideal para sistemas de água, glicol e refrigerantes lubrificantes, garantindo resposta rápida inferior a 0,01 segundos.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
Modelo	SBN346
Tecnologia	Mecatrônico
Conexão	1" NPT
Saída	PNP
Pressão Máx.	25 Bar
Faixa de Vazão	1,32...26,4 GPM
Tempo Resposta	< 0,01 s

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Água
Soluções de glicol
Refrigerantes lubrificantes
Sistemas industriais com necessidade de inibição de refluxo

⚠ Considere outro se precisa de:

Fluidos gasosos
Pressão de operação superior a 25 bar
Temperaturas de fluido inferiores a 32 °F ou superiores a 185 °F
Sistemas com fluidos incompatíveis com latão niquelado, aço 304, PBT ou FKM

APLICAÇÕES E USO

Sistemas de refrigeração industrial
Monitoramento de fluxo em circuitos hidráulicos
Proteção de bombas contra refluxo de fluido
Controle de vazão em linhas de lubrificação

COMO ESCOLHER

Antes de comprar o SBN346 IFM - Monitor de Fluxo com Inibidor de Refluxo 1" NPT 25 Bar PNP, verifique estes pontos:

Escolha este produto se

Seu sistema opera com líquidos compatíveis (água, glicol, óleos refrigerantes) e exige monitoramento de vazão com proteção mecânica contra refluxo em pressões de até 25 bar.

Busque outra opção se

A aplicação envolver gases, pressões superiores a 25 bar, ou se a compatibilidade química dos materiais do sensor (latão niquelado, aço inox 304/301, PBT) não for adequada ao seu fluido.

ESPECIFICAÇÕES TÉCNICAS

Faixa de medição
Alcance de ajuste	1,32...26,4 gpm	Faixa de medição operacional

Condições de operação
Resistência à pressão	25 bar	Limite máximo de operação

Saída de sinal
Saída de comutação	PNP	Tipo de sinal de saída
Função elétrica	normalmente aberto	Configuração de contato

Dados mecânicos
Conexão de processo	1" NPT	Tipo de rosca interna
Materiais em contato	1.4310; 1.4301; PBT; latão niquelado; PP; PPS; anel FKM	Compatibilidade química

Dados elétricos
Tensão de operação	10...30 V DC	Alimentação necessária

COMPATIBILIDADE

Comunicação

• Não aplicável

Conexões

Elétrica 1 x M12; codificação A; 4 contatos

Processo 1" NPT Rosca interna

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistemas com água ou glicol	✓	Materiais e design compatíveis com fluidos líquidos padrão.
Sistemas pneumáticos (gases)	✗	Sensor projetado especificamente para líquidos; gases podem afetar a precisão e integridade mecânica.
Pressão de sistema > 25 bar	✗	Excede o limite de resistência mecânica do sensor.
Fluido corrosivo incompatível com latão/PBT	✗	Risco de falha por corrosão química dos materiais de vedação e carcaça.

INSTALAÇÃO

Como instalar o SBN346 IFM - Monitor de Fluxo com Inibidor de Refluxo 1" NPT 25 Bar PNP

Verifique se a tubulação está despressurizada antes da montagem.
Aplique fita vedante adequada na rosca 1" NPT.
Rosqueie o sensor na conexão, garantindo alinhamento com a direção do fluxo indicada.
Conecte o cabo M12 de 4 polos seguindo o diagrama de pinagem oficial.
Ajuste o ponto de comutação conforme necessário usando a chave allen sextavada inclusa.
Teste o sistema verificando o estado dos LEDs de status durante o fluxo.

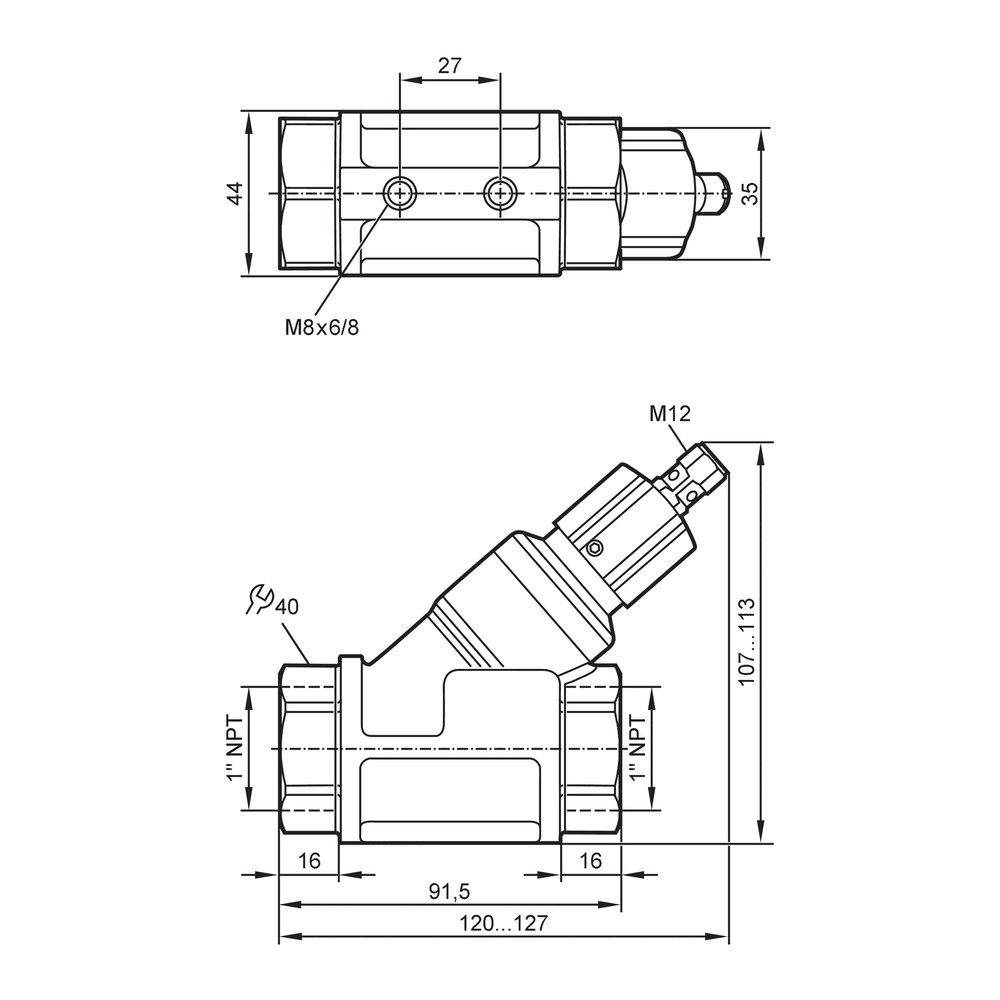

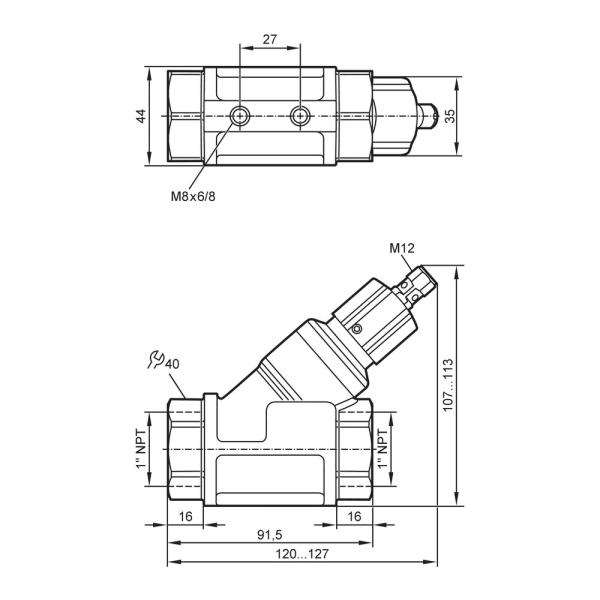

Desenho Dimensional

ACESSÓRIOS

Chave allen sextavada

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não indica fluxo/não comuta	Vazão do sistema abaixo de 1,32 gpm	Verificar a vazão real com fluxômetro externo
Sinal de saída intermitente	Presença de bolhas de ar na tubulação	Realizar purga de ar na linha de fluido
LED de status não acende	Curto-circuito ou falha na cablagem	Medir a tensão no conector M12 e verificar integridade do cabo
Indicação de fluxo travada	Acúmulo de detritos no sensor mecânico	Inspecionar visualmente a sede da mola através da entrada da rosca

DOCUMENTAÇÃO TÉCNICA

Datasheet SBN346 (Datasheet) Desenho Dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o monitor de fluxo SBN346?

O SBN346 é um monitor de fluxo mecatrônico com inibidor de refluxo integrado, desenvolvido para detectar vazão em meios líquidos como água, soluções de glicol e refrigerantes lubrificantes.

Para quais aplicações o SBN346 é adequado?

Ele é indicado para monitoramento industrial de vazão, possuindo conexão de processo de 1" NPT e saída de comutação PNP, operando em sistemas com pressão de até 25 bar.

O sensor pode ser utilizado com gases?

Não, este sensor não é compatível com fluidos gasosos ou meios com pressões superiores a 25 bar, pois estes excedem os limites operacionais especificados.

Existem restrições de fluidos para este sensor?

O modelo não é adequado para fluidos químicos agressivos ou altamente corrosivos que não estejam listados na compatibilidade com latão niquelado, PBT ou aço inoxidável 301/304.

O que fazer se o sensor não enviar sinal de comutação?

Verifique o LED de status no dispositivo. Se não houver indicação luminosa, verifique se a tensão de alimentação (10...30 V DC) está presente e se não há curto-circuito na saída PNP.

Por que a medição do sensor apresenta inconsistência?

Isso geralmente ocorre pela presença de bolhas de ar no fluido ou vazão abaixo do limite de ajuste (1,32 gpm). Realize a purga da linha e verifique se a vazão de operação está dentro da faixa especificada.

Este modelo difere de outros sensores de fluxo de ultrassom?

Este é um equipamento mecatrônico de monitoramento de vazão. Diferente de fluxômetros ultrassônicos, ele utiliza um sistema mecânico com retorno para detecção, sendo mais robusto para aplicações industriais específicas onde a função de inibidor de refluxo é necessária.

Como decidir entre este sensor e outros modelos IFM?

A escolha depende da faixa de vazão e da necessidade de inibição de refluxo. O SBN346 é ideal para sistemas que exigem verificação mecânica de fluxo e proteção contra retorno do fluido.

Quais cuidados tomar na instalação?

A instalação requer rosca 1" NPT devidamente vedada. Utilize a chave allen sextavada inclusa para ajustes e assegure-se de que a conexão elétrica M12 de 4 polos esteja fixada conforme o diagrama de pinagem.

Qual a procedência e suporte deste equipamento?

O produto é fabricado pela IFM. A compra direta garante suporte técnico especializado e faturamento direto pelo fabricante, seguindo os padrões de qualidade da marca.

GLOSSÁRIO TÉCNICO

Monitor de Fluxo Mecatrônico

Sensor que combina componentes mecânicos (alavanca/mola) e eletrônicos para detectar o movimento de um fluido. (Ref.: Tipo de sensor)

Inibidor de Refluxo

Dispositivo que garante o fluxo em um único sentido, impedindo o retorno do líquido na tubulação. (Ref.: Funcionalidade)

PNP

Tipo de saída de comutação que fornece sinal positivo (vcc) quando o sensor é ativado. (Ref.: Saída de comutação)

NPT

Padrão de rosca cônica utilizado para vedação em conexões hidráulicas. (Ref.: Conexão de processo)

Histerese

Diferença entre o ponto de atuação e desatuação do sensor, garantindo estabilidade no sinal. (Ref.: 0,8...1,58 gpm)
