Sensor de Vazão IFM SBN257 - Com Display e IO-Link

Pré-visualizar: SBN257 IFM - Sensor de Vazão IFM com Display Inibidor de Refluxo IO-Link 25 bar 1 1/2 NPT

SBN257 IFM - Sensor de Vazão IFM com Display Inibidor de Refluxo IO-Link 25 bar 1 1/2 NPT

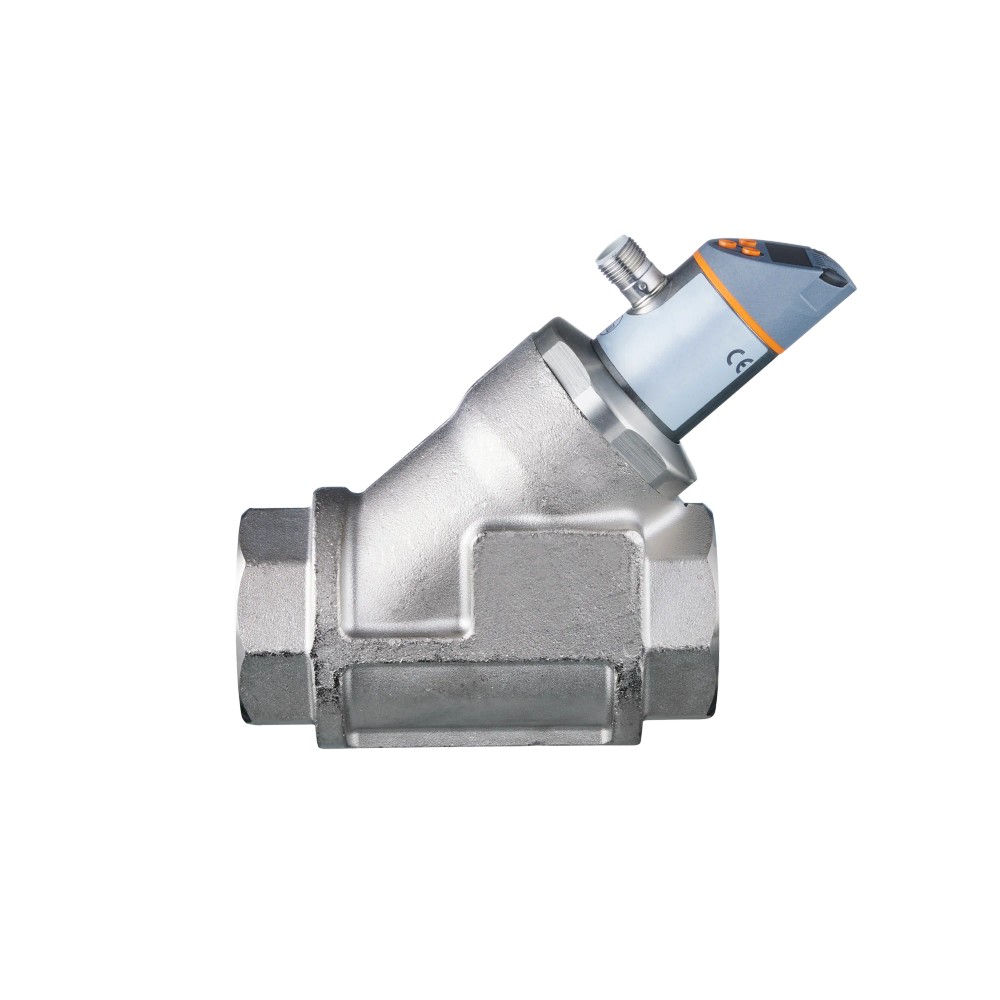

Imagem meramente ilustrativa

R$ 5.129,28

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SBN257
EAN: 4021179297790
NCM do produto: 90261019

Destaques do Produto Tipo de saída...mais

Fechar menu

Saiba mais sobre: "SBN257 IFM - Sensor de Vazão IFM com Display Inibidor de Refluxo IO-Link 25 bar 1 1/2 NPT"

Destaques do Produto

Tipo de saída

IO-Link, 4-20mA, Frequência, Comutação

Conexão

1 1/2" NPT Rosca Interna

Pressão máxima

25 bar

Faixa de vazão

60...3000 gph / 1...50 gpm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o SBN257 IFM - Sensor de Vazão Mecatrônico com Display e IO-Link

O SBN257 é um sensor de vazão mecatrônico de alta precisão com inibidor de refluxo integrado, ideal para monitoramento industrial de fluidos como água e óleos. Ele oferece versatilidade com saídas configuráveis (analógica, frequência, comutação) e suporte total ao protocolo IO-Link. Com corpo em aço inoxidável e robustez para pressões de até 25 bar, garante confiabilidade em sistemas de refrigeração e lubrificação.

PRINCIPAIS ESPECIFICAÇÕES

SKU	SBN257
Marca	IFM
Tecnologia	Mecatrônico
Conexão	1 1/2" NPT
Pressão	25 bar
Comunicação	IO-Link
Proteção	IP65, IP67
Faixa	1...50 gpm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas de refrigeração industrial e lubrificação.
Monitoramento de água e soluções de glicol em circuitos fechados.
Processos que utilizam IO-Link para diagnóstico e configuração remota.

⚠ Considere outro se precisa de:

Gases, vapores ou fluidos altamente corrosivos não compatíveis com 1.4404 (316L) e FKM.
Sistemas de tubulação com pressão de operação superior a 25 bar.
Instalações onde o fluido contenha partículas abrasivas que possam comprometer a parte mecânica do sensor.

APLICAÇÕES E USO

Monitoramento de fluxo em circuitos de refrigeração de máquinas industriais.
Controle de vazão em sistemas de lubrificação centralizada.
Medição de consumo em linhas de transporte de fluidos à base de água ou óleos viscosos.
Aplicações que exigem detecção de refluxo para proteção de bombas e equipamentos.

COMO ESCOLHER

Antes de comprar o SBN257 IFM - Sensor de Vazão Mecatrônico com Display e IO-Link, verifique estes pontos:

Quando utilizar o SBN257

Indicado quando sua aplicação industrial exige um monitoramento versátil de fluidos líquidos em tubulações com rosca de 1 1/2" NPT, necessitando de feedback analógico ou via IO-Link e proteção contra fluxo reverso.

Limitações de uso

Evite este modelo se o fluido for gasoso ou se a pressão de operação exceder o limite de 25 bar. Verifique a compatibilidade química dos materiais (aço inox, latão, PPS, FKM) antes da instalação em processos com químicos agressivos.

ESPECIFICAÇÕES TÉCNICAS

Dados de Processo
Tecnologia	Mecatrônico	Princípio de funcionamento do sensor de vazão.
Resistência à pressão	25 bar	Limite máximo de pressão suportado pelo corpo do sensor.

Dados Elétricos
Tensão de operação	18...30 V DC	Faixa de alimentação requerida para operação.
Consumo de corrente	< 50 mA	Corrente máxima absorvida durante operação normal.
Classe de proteção	III	Proteção contra choques elétricos.

Entradas e Saídas
Sinais de saída	Comutação, Analógico, Frequência, IO-Link	Interfaces disponíveis para integração com controladores.
Saída analógica	4...20 mA	Sinal padrão para monitoramento contínuo da vazão.

COMPATIBILIDADE

Comunicação

• IO-Link (Revisão 1.1)

• Sinal Analógico 4-20 mA

• Saída de Frequência

• Saída Digital (Comutação)

Conexões

Elétrica Conector M12

Processo 1 1/2" NPT Rosca interna

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Monitoramento de água e soluções de glicol	✓	O sensor é projetado para estas faixas de viscosidade e natureza de fluidos.
Aplicações com ar comprimido	✗	O princípio de medição é mecatrônico para líquidos, não sendo validado para gases.
Sistemas com pressão de 20 bar	✓	Dentro da especificação de resistência máxima de 25 bar.

INSTALAÇÃO

Como instalar o SBN257 IFM - Sensor de Vazão Mecatrônico com Display e IO-Link

Verifique a compatibilidade da rosca 1 1/2" NPT com o sistema de tubulação.
Posicione o sensor respeitando a indicação de fluxo do fluido.
Aplique o torque adequado de vedação para evitar vazamentos.
Realize a conexão elétrica conforme o diagrama do fabricante.
Configure o ponto de comutação e os parâmetros de saída via display ou IO-Link.
Execute um teste de vazão para verificar a calibração e a ausência de ar no sistema.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Leitura de vazão flutuante ou instável.	Presença de bolhas de ar na tubulação.	Realizar a purga total do sistema antes do sensor.
Falha de comunicação IO-Link ou display apagado.	Tensão fora da faixa especificada (18-30V DC).	Medir a voltagem nos terminais do conector elétrico.
Sensor travado ou leitura fixa em zero.	Obstrução mecânica por detritos no fluido.	Inspecionar a parte interna do sensor quanto a resíduos.
Saída digital não atua no fluxo esperado.	Configuração incorreta do ponto de comutação.	Verificar os parâmetros de ajuste no menu do display ou via software IO-Link.

DOCUMENTAÇÃO TÉCNICA

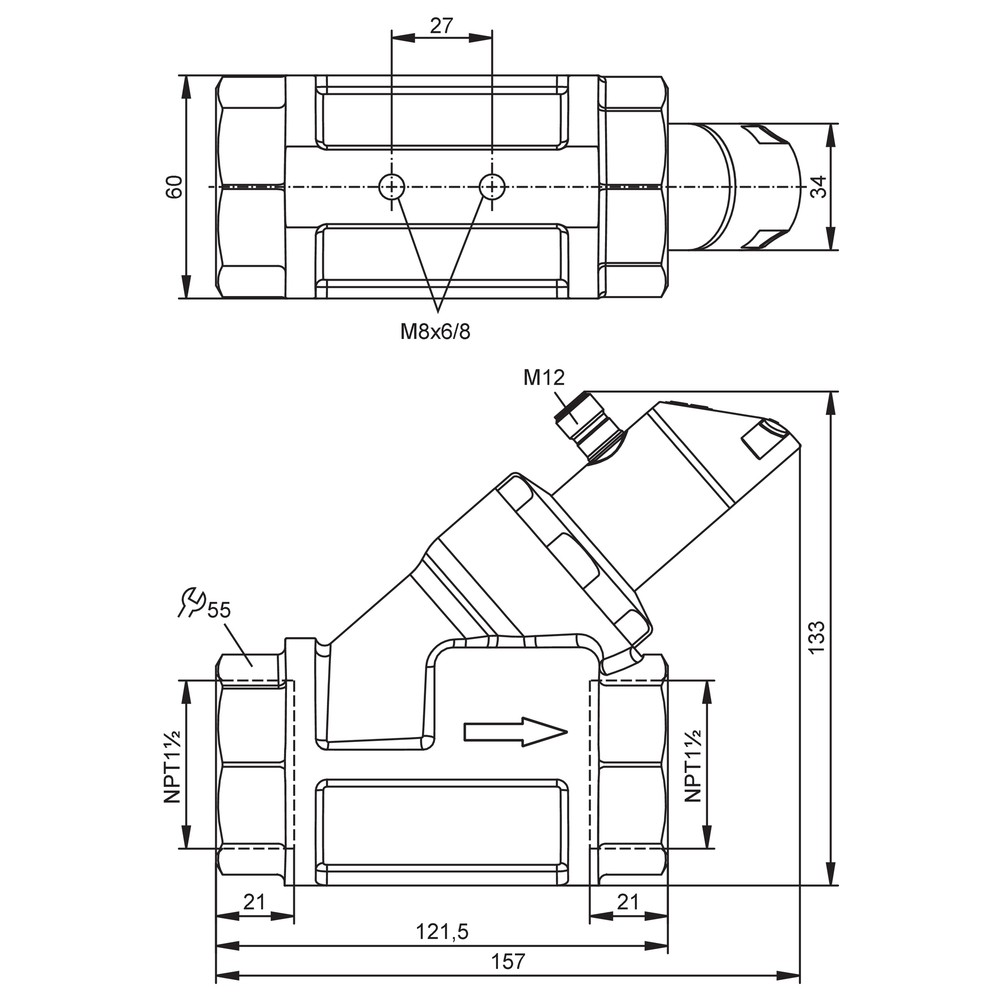

Folha de Dados Técnicos SBN257 (Datasheet) Desenho Técnico em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor de vazão SBN257 e qual sua principal função?

O SBN257 é um sensor de vazão mecatrônico equipado com display, projetado para monitorar fluidos líquidos como água, soluções de glicol e óleos, oferecendo funcionalidade de inibidor de refluxo.

Quais são as características técnicas que definem este modelo?

Ele possui conexão de processo 1 1/2" NPT (rosca interna), saídas configuráveis (comutação, analógica, frequência) e suporte ao protocolo de comunicação IO-Link.

Este sensor pode ser utilizado para medição de ar comprimido ou vapor?

Este modelo não é destinado a gases ou vapores. Sua aplicação é restrita a fluidos líquidos conforme a compatibilidade de materiais (aço inoxidável, latão, PPS, FKM).

Existe alguma restrição de pressão para a instalação deste dispositivo?

Não deve ser instalado em tubulações que excedam a pressão nominal de 25 bar (2,5 MPa), pois isso compromete a integridade estrutural e a precisão do sensor.

O que pode causar uma leitura de vazão errática ou instável?

Sintomas como leitura instável ou ausência de sinal no CLP podem indicar falha na conexão elétrica ou bolhas de ar no fluido, verifique a tensão de alimentação (18-30V DC) e a purga da tubulação.

Como diagnosticar a ausência de sinal ou display desligado?

Se o display não acender, verifique primeiro a continuidade do cabo e se a fonte de alimentação fornece entre 18 e 30V DC, conforme especificado no manual.

Este sensor mecatrônico substitui bem sensores ultrassônicos em todas as aplicações?

A escolha entre este modelo e um sensor de vazão ultrassônico depende da precisão necessária e da natureza do fluido; o SBN257 é mecatrônico, ideal para monitoramento de processo com custo-benefício equilibrado.

Devo comprar acessórios adicionais para garantir a leitura precisa?

O SBN257 é uma unidade completa de monitoramento. Recomendamos o uso de conexões de processo compatíveis com rosca NPT para evitar vazamentos e garantir a vedação correta.

Quais cuidados são essenciais na instalação mecânica?

A instalação deve seguir o alinhamento correto com o fluxo do fluido, garantindo que o sensor esteja totalmente preenchido pelo líquido para evitar erros de medição.

Como é garantida a procedência e a manutenção deste equipamento?

O sensor é fabricado e faturado pela IFM, garantindo a procedência direta do fabricante. A manutenção deve ser realizada conforme as instruções do manual técnico para preservar a vida útil dos contatos banhados a ouro.

GLOSSÁRIO TÉCNICO

IO-Link

Padrão de comunicação industrial ponto a ponto (Ref.: IEC 61131-9 CDV) que permite a troca de dados digitais e configuração remota do sensor.

Mecatrônico

Tecnologia de medição que combina sensores mecânicos com processamento eletrônico de sinais para maior confiabilidade.

Inibidor de refluxo

Mecanismo interno que impede o fluxo reverso do fluido, garantindo que a medição seja unidirecional (Ref.: SBN257 datasheet).

NPT (National Pipe Thread)

Padrão americano de rosca cônica para tubulações, utilizado aqui na conexão de processo de 1 1/2 polegadas.

SELV/PELV

Norma de segurança elétrica (Tensão de Segurança) para operação do equipamento entre 18-30V DC.
