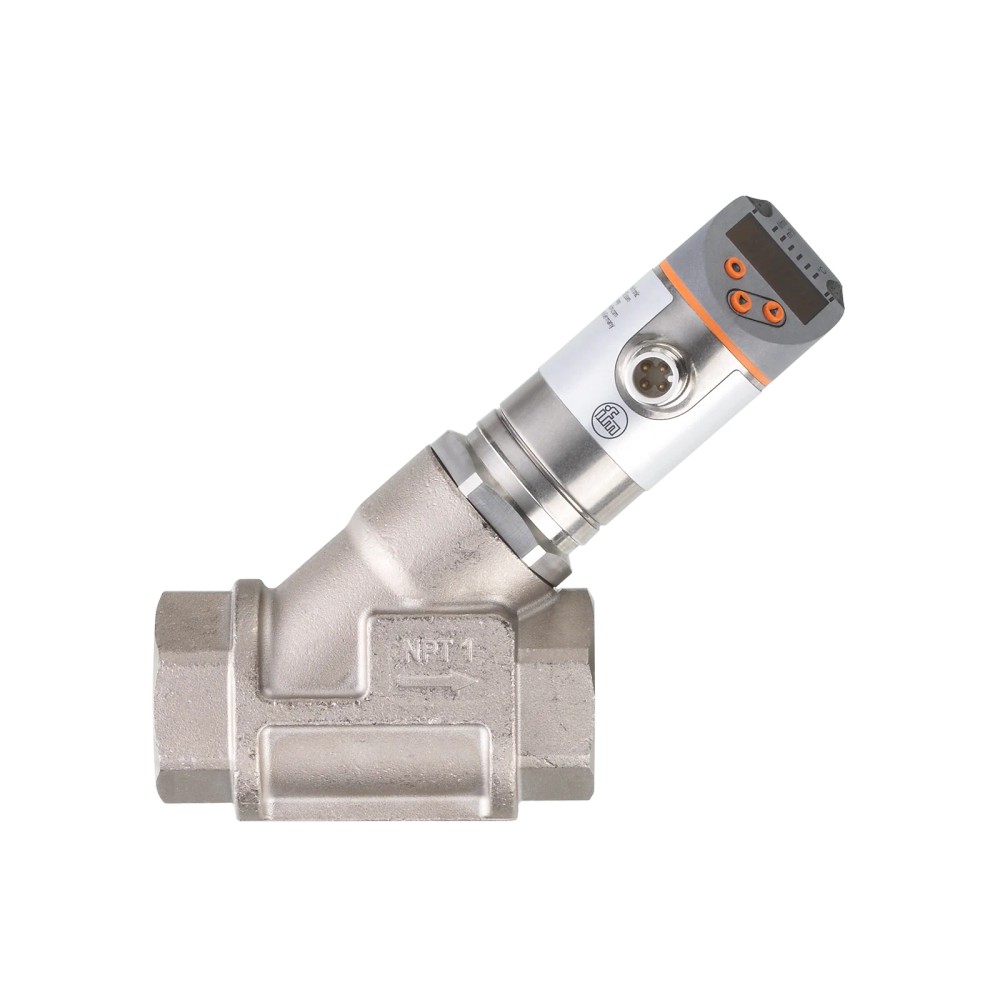

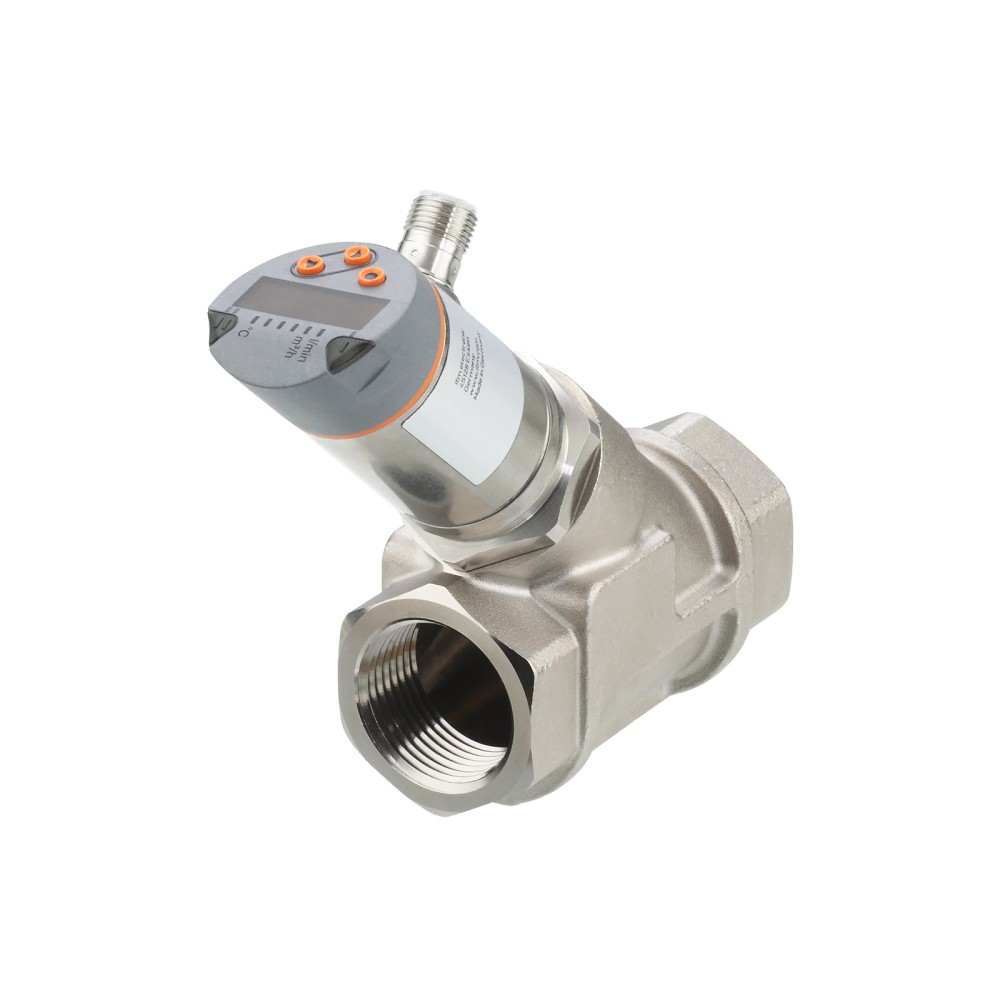

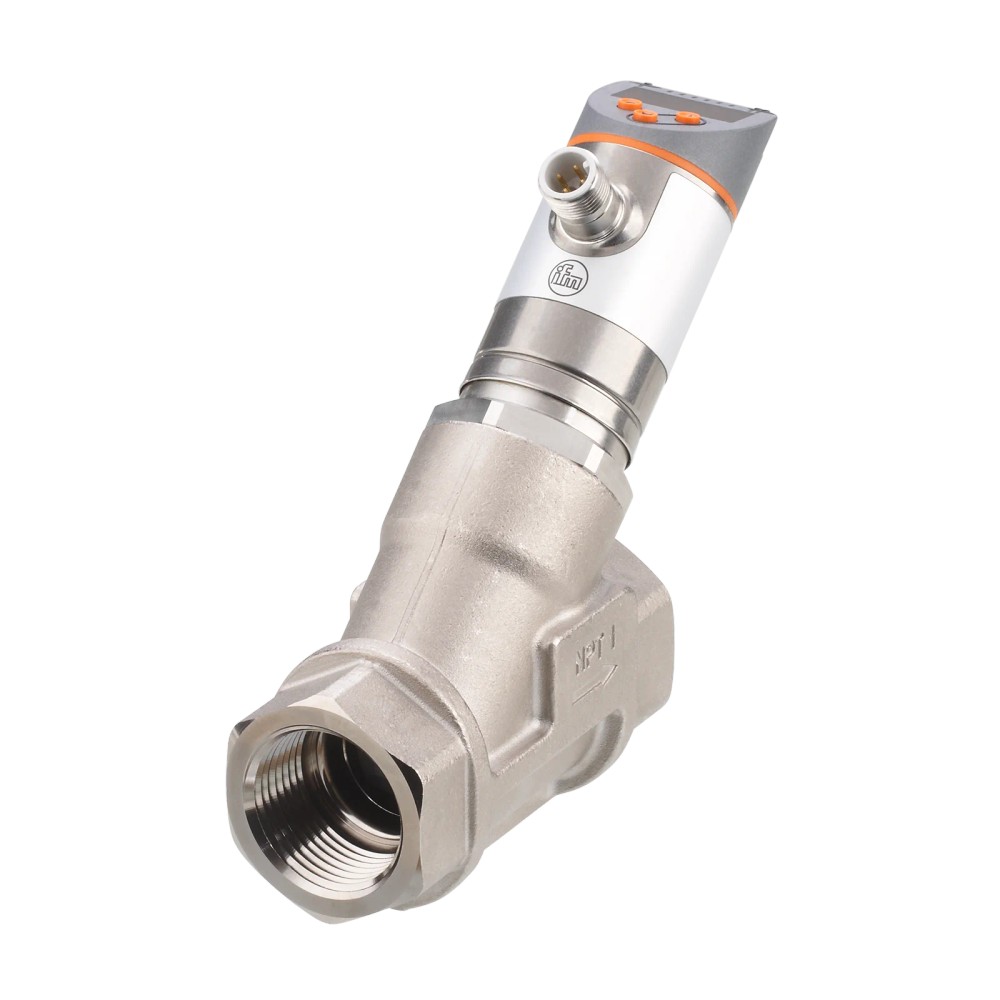

Sensor de Vazão IFM SBN246 com Display e IO-Link

Pré-visualizar: SBN246 IFM - Sensor de Vazão IFM com Display Monitoramento Industrial IO-Link 1" NPT 25 bar

SBN246 IFM - Sensor de Vazão IFM com Display Monitoramento Industrial IO-Link 1" NPT 25 bar

Imagem meramente ilustrativa

R$ 4.021,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SBN246
EAN: 4021179292733
NCM do produto: 90261029

Destaques do Produto Conexão de processo...mais

Fechar menu

Saiba mais sobre: "SBN246 IFM - Sensor de Vazão IFM com Display Monitoramento Industrial IO-Link 1" NPT 25 bar"

Destaques do Produto

Conexão de processo

1" NPT, rosca interna

Pressão

Até 25 bar

Alimentação

18...30 V DC, SELV/PELV

Interface

IO-Link 1.1, COM2

Saídas

2 digitais e 1 analógica; saída analógica 4...20 mA

Faixa de medição

30...1620 gph

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o SBN246 IFM — Sensor de Vazão com Display, Inibidor de Refluxo e IO-Link, conexão 1" NPT, pressão máxima de 25 bar

O SBN246 é um sensor mecatrônico de vazão para monitoramento de fluidos em aplicações industriais. Possui display, inibidor de refluxo e saídas configuráveis de comutação, analógica, frequência e IO-Link. A faixa de medição informada é de 30 a 1620 gph, com conexão interna de 1" NPT e resistência à pressão de 25 bar.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor mecatrônico de vazão com display e inibidor de refluxo
Faixa de medição de vazão	30...1620 gph
Pressão máxima informada	25 bar / 2,5 MPa
Conexão de processo	1" NPT, rosca interna
Saídas	2 digitais e 1 analógica; sinais configuráveis de comutação, analógico, frequência e IO-Link
Comunicação	IO-Link 1.1; COM2, 38,4 kBaud
Alimentação	18...30 V DC, para SELV/PELV
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados
Proteção do invólucro	IP65; IP67
Fluidos indicados na ficha	Líquidos, água, soluções de glicol, refrigerantes lubrificantes e óleos nas viscosidades especificadas

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de vazão em aplicações industriais que utilizem fluidos líquidos compatíveis com os materiais em contato indicados na ficha.
Instalações que atendam à conexão de processo interna 1" NPT, pressão de até 25 bar e alimentação de 18...30 V DC.
Sistemas que utilizem IO-Link 1.1 ou uma das saídas configuráveis de comutação, analógica ou frequência.

⚠ Considere outro se precisa de:

Não selecionar para uma conexão de processo diferente de 1" NPT sem confirmar a compatibilidade mecânica por meio do desenho e dos dados do fabricante.
Não operar acima de 25 bar nem fora das faixas de temperatura do fluido e ambiente informadas na ficha.
Não presumir compatibilidade química com fluidos não listados: conferir a composição do fluido e os materiais em contato indicados pelo fabricante.

APLICAÇÕES E USO

Uso industrial para monitoramento de vazão de fluidos líquidos, incluindo água, soluções de glicol, refrigerantes lubrificantes e óleos nas viscosidades especificadas na ficha. A compatibilidade depende também dos materiais em contato e das condições do processo.
Aplicações com tubulação de conexão interna 1" NPT e pressão de até 25 bar, respeitando a faixa de temperatura do fluido de 14...212 °F e a faixa ambiente de 32...140 °F.
Integração a sistemas de controle que utilizem IO-Link 1.1/COM2 ou sinais configuráveis de comutação, analógico e frequência. A adequação do controlador e da carga deve ser validada antes da instalação.
Possível uso para supervisão local da variável pelo display; esta descrição é uma possibilidade baseada na presença de display, não uma aplicação específica validada pelo fabricante. Consultar o datasheet para os detalhes de operação e configuração.

COMO ESCOLHER

Antes de comprar o SBN246 IFM — Sensor de Vazão com Display, Inibidor de Refluxo e IO-Link, conexão 1" NPT, pressão máxima de 25 bar, verifique estes pontos:

Escolha o SBN246 quando

A instalação exigir sensor de vazão com display, inibidor de refluxo, conexão interna 1" NPT, pressão de até 25 bar e alimentação de 18...30 V DC. Confirme também que a faixa de medição necessária está dentro de 30...1620 gph.

Verifique outra configuração quando

O processo exigir conexão diferente de 1" NPT, pressão superior a 25 bar, alimentação fora de 18...30 V DC ou faixa de vazão fora dos limites informados. A ficha não especifica um modelo alternativo; valide a seleção com o catálogo ou suporte técnico do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor de vazão mecatrônico com inibidor de refluxo e display	Identificação do produto conforme a ficha.
Marca e modelo	IFM SBN246	Código do produto.
Aplicação	Aplicações industriais	Descrição de aplicação fornecida na ficha.
Fluidos indicados	Fluidos líquidos; água; soluções de glicol; refrigerantes lubrificantes; óleos com viscosidade de 10 mm²/s a 104 °F; óleos com viscosidade de 46 mm²/s a 104 °F	Lista de substâncias informada; confirmar compatibilidade química e condições do processo.
Tecnologia do sensor	Mecatrônico	Tecnologia declarada na ficha.
Inibidor de refluxo	Sim, indicado na identificação funcional do produto	Funcionalidade informada no anúncio.

Faixa de medição e display
Alcance de medição de vazão	30...1620 gph	Faixa de medição informada na ficha.
Escala do display de vazão	0...1940 gph / 0...32,4 gpm	Escala indicada para o display; não confundir com o alcance de medição.
Resolução	10 gph / 0,1 gpm	Valor informado na ficha.
Dinâmica de medição	1:50	Relação de dinâmica declarada.
Alcance de medição de temperatura do fluido	14...212 °F	Limites informados na ficha para o fluido.
Escala do display de temperatura	-26...252 °F	Escala indicada para o display de temperatura.

Saídas e pontos de comutação
Quantidade de saídas digitais	2	Quantidade declarada na ficha.
Quantidade de saídas analógicas	1	Quantidade declarada na ficha.
Quantidade de saídas totais	2	Campo de saídas totais informado na ficha; a ficha também discrimina 2 saídas digitais e 1 analógica.
Sinais de saída	Sinal de comutação; sinal analógico; sinal de frequência; IO-Link, configuráveis	Tipos de sinal listados pelo fabricante.
Saída de comutação	Abertura / fechamento, parametrizável	Modo de saída informado na ficha.
Ponto de comutação SP	10...1620 gph / 0,2...27 gpm	Faixa do ponto SP indicada na ficha.
Ponto de comutação e retorno rP	0...1610 gph / 0...26,8 gpm	Faixa do ponto rP indicada na ficha.
Saída analógica de corrente	4...20 mA	Faixa de corrente informada.
Carga máxima	500 Ω	Limite de carga especificado para a saída.
Frequência da saída	0...10000 Hz	Faixa de frequência indicada.
Ponto final de frequência FEP	110...1620 gph / 1,8...27 gpm	Faixa configurável informada para o ponto final.
Frequência no ponto final FRP	10...10000 Hz	Faixa indicada na ficha.
Queda de tensão máxima da saída de comutação DC	2 V	Limite especificado para a saída DC.
Corrente constante máxima da saída de comutação DC	150 mA; a ficha também informa 2 x 200 mA até 140 °F e 2 x 250 mA até 104 °F	Valores reproduzidos conforme as condições declaradas na ficha; verificar a configuração e as condições térmicas aplicáveis.

Precisão e desvios
Precisão do controle de fluxo	± (4 % MW + 1 % MEW)	Condição indicada: Q > 2 l/min; temperatura do meio e ambiente de +71,6 °F ± 4 K.
Repetibilidade	± 1 % MEW	Valor especificado na ficha.
Precisão de temperatura	3 K	Condição informada: 77 °F; Q > 1 l/min.
Derivação de temperatura	0,9802 °F / K	Valor fornecido na ficha.

Dados elétricos e proteção
Tensão de operação	18...30 V DC	Para alimentação SELV/PELV.
Consumo de corrente	< 50 mA	Valor especificado na ficha.
Classe de proteção elétrica	III	Classificação declarada.
Proteção contra sobrecarga	Sim	Proteção indicada na ficha.
Proteção contra curto-circuito	Sim	Proteção indicada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.
Proteção do invólucro	IP65; IP67	Graus de proteção declarados; considerar as condições de instalação e conexão especificadas pelo fabricante.
Compatibilidade eletromagnética	DIN EN 61000-6-2; DIN EN 61000-6-3	Normas de referência informadas na ficha.

Interfaces e conexão elétrica
Interface de comunicação	IO-Link	Interface informada pelo fabricante.
Revisão IO-Link	1.1	Versão declarada.
Tipo de transferência IO-Link	COM2 (38,4 kBaud)	Modo e taxa de transmissão especificados.
Padrão SDCI	IEC 61131-9 CDV	Referência declarada na ficha.
Conexão elétrica	1 x M12; codificação A; 4 contatos dourados	Tipo de conector e contatos informados.
DeviceID	568	Identificador do dispositivo informado na ficha.

Pressão, temperatura e resposta
Resistência à pressão	25 bar / 2,5 MPa	Limite de pressão informado.
MAWP em aplicações segundo CRN	25 bar	Valor informado para aplicações segundo CRN.
Temperatura ambiente	32...140 °F	Faixa de operação indicada.
Temperatura do fluido	14...212 °F	Faixa indicada para o fluido.
Temperatura de armazenamento	5...176 °F	Faixa de armazenamento especificada.
Retardo de prontidão	< 3 s	Tempo indicado até prontidão.
Tempo de resposta do controle de fluxo	0,01 s	Valor informado na ficha.

Dados mecânicos e materiais
Conexão de processo	1" NPT, rosca interna	Tipo e tamanho da conexão mecânica especificados.
Materiais em contato com o fluido	1.4401 (aço inoxidável / 316); 1.4404 (aço inoxidável / 316L); latão quimicamente niquelado; PPS; anel de vedação FKM	Materiais de contato declarados; verificar compatibilidade química com o fluido.
Materiais de construção informados	1.4404 (aço inoxidável / 316L); PBT+PC-GF30; PBT-GF20; PC; latão quimicamente niquelado	Materiais listados no conjunto do produto.
Peso	1292,4 g	Valor de peso informado no catálogo.
MTTF	145 anos	Valor declarado na ficha; não equivale a uma garantia de vida útil em qualquer condição de operação.

Resistência mecânica e ciclos
Resistência a choques	DIN EN 60068-2-27 (20 g, 11 ms)	Condição e norma de ensaio informadas.
Resistência a vibrações	DIN EN 60068-2-6 (5 g, 10...2000 Hz)	Condição e norma de ensaio informadas.
Ciclos de comutação mecânicos	10 milhões	Quantidade declarada na ficha.

Certificações e identificação regulatória
Número do arquivo UL	E174189	Identificação informada na ficha.
Número de aprovação UL	I006	Identificação informada na ficha.

COMPATIBILIDADE

Comunicação

• IO-Link 1.1; tipo de transferência COM2 (38,4 kBaud); padrão SDCI IEC 61131-9 CDV.

• Sinais disponíveis/configuráveis informados: comutação, analógico, frequência e IO-Link.

Conexões

Elétrica 1 conector M12, codificação A, com 4 contatos dourados. Alimentação de 18...30 V DC para SELV/PELV; consumo inferior a 50 mA. A ficha informa 2 saídas digitais e 1 saída analógica, esta de 4...20 mA. Conferir a pinagem no datasheet antes da ligação.

Processo Conexão de processo com rosca interna 1" NPT. Resistência à pressão informada: 25 bar / 2,5 MPa.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Tubulação com conexão interna de processo 1" NPT e pressão de operação dentro do limite informado.	✓	A ficha especifica conexão 1" NPT e resistência à pressão de 25 bar; validar a montagem e as condições reais do processo.
Controlador ou mestre IO-Link compatível com IO-Link 1.1 e COM2, 38,4 kBaud.	✓	Essas características de comunicação estão declaradas na ficha. A compatibilidade do sistema completo depende da configuração do mestre e do dispositivo.
Entrada analógica que aceite sinal de corrente 4...20 mA.	✓	A ficha informa saída analógica de 4...20 mA; conferir a carga e os requisitos da entrada receptora.
Instalação com alimentação fora de 18...30 V DC.	✗	A tensão de operação especificada é 18...30 V DC para SELV/PELV.
Processo que exija pressão superior a 25 bar.	✗	A resistência à pressão informada é 25 bar; a ficha não sustenta operação acima desse limite.
Tubulação que não corresponda a 1" NPT, sem adaptador ou validação de engenharia.	✗	A conexão de processo especificada é 1" NPT rosca interna; não há dados para afirmar compatibilidade mecânica com outras roscas.

INSTALAÇÃO

Como instalar o SBN246 IFM — Sensor de Vazão com Display, Inibidor de Refluxo e IO-Link, conexão 1" NPT, pressão máxima de 25 bar

Confirme no projeto a faixa de vazão, a pressão e as temperaturas previstas, comparando-as com os limites indicados no datasheet.
Verifique se a tubulação e a conexão do processo correspondem à rosca interna 1" NPT; confirme dimensões e orientação no desenho dimensional.
Avalie a compatibilidade do fluido com os materiais em contato informados: aço inoxidável 316/316L, latão quimicamente niquelado, PPS e vedação FKM.
Instale o sensor conforme as instruções do fabricante e os requisitos mecânicos da tubulação; não aplique torque ou método de vedação não especificado no datasheet.
Conecte o conector M12 A de 4 contatos à alimentação de 18...30 V DC SELV/PELV e ao sistema de controle, consultando a pinagem oficial antes da energização.
Configure a saída necessária e, se usar IO-Link, confirme a revisão 1.1 e COM2 no mestre; após energizar, verifique leitura, comunicação e comportamento das saídas.

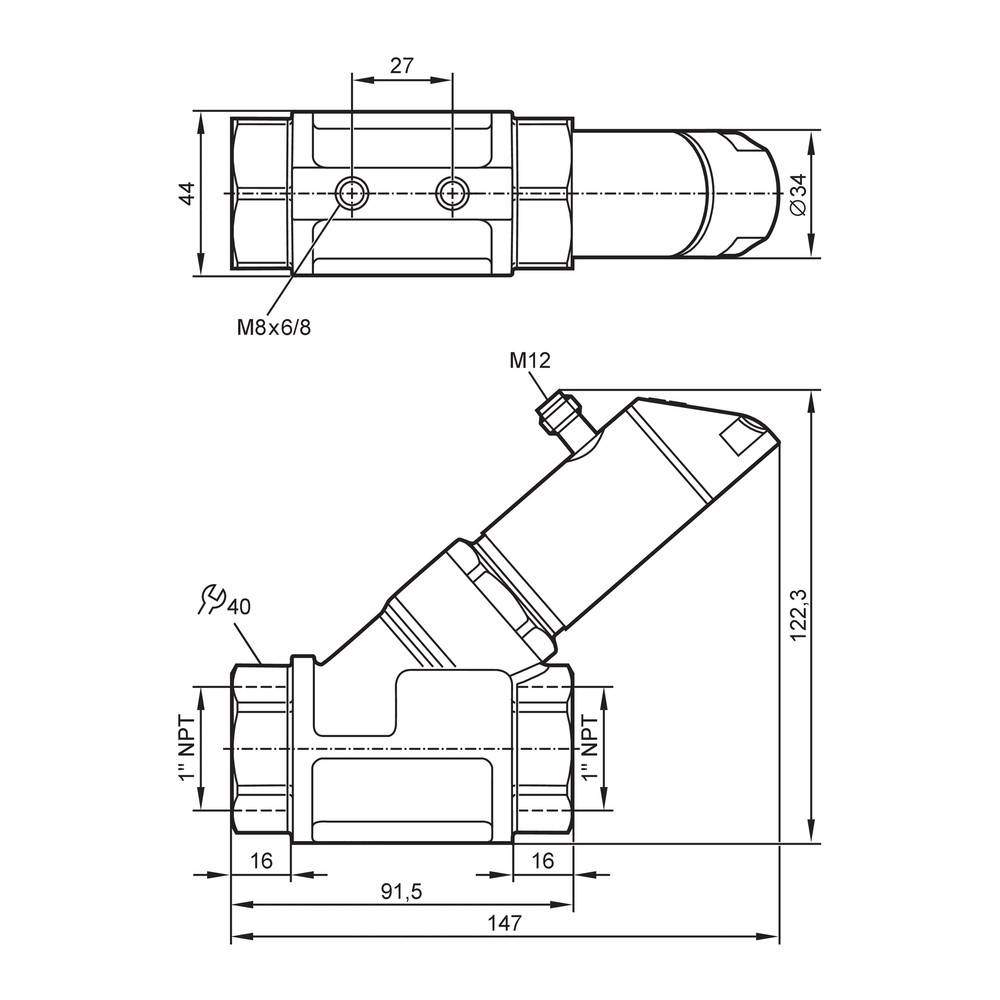

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comunica com o mestre IO-Link.	Configuração incompatível de interface ou comunicação, conexão elétrica incorreta ou alimentação fora da faixa especificada.	Verifique alimentação de 18...30 V DC, conexão M12, configuração IO-Link 1.1/COM2 e parâmetros do mestre.
A saída analógica não corresponde à leitura esperada pelo controlador.	Entrada receptora, escala ou configuração de saída incompatível; a ficha informa sinal de 4...20 mA e carga máxima de 500 Ω.	Confirme a configuração da saída, a entrada do controlador, a carga total do circuito e a faixa de medição aplicada.
A leitura de vazão parece instável ou fora do esperado.	Condições de processo fora da faixa especificada, fluido não contemplado ou instalação que não atende às instruções do fabricante.	Compare vazão e temperatura com os limites da ficha, confirme o fluido e revise a instalação conforme o datasheet.
O sistema apresenta vazamento na conexão do sensor.	Conexão incompatível, montagem inadequada ou vedação não apropriada à rosca e ao fluido.	Despressurize a linha conforme os procedimentos da instalação e confira a correspondência da rosca 1" NPT, a montagem e os materiais de vedação previstos pelo fabricante.

DOCUMENTAÇÃO TÉCNICA

Datasheet SBN246 em português (Datasheet) Desenho em escala SBN246 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o SBN246 e para que tipo de sistema ele serve?

É um sensor mecatrônico de vazão com display e inibidor de refluxo para aplicações industriais com fluidos líquidos. A ficha lista água, soluções de glicol, refrigerantes lubrificantes e determinados óleos.

O sensor funciona com IO-Link e quais sinais oferece?

Sim. A ficha informa IO-Link 1.1, COM2 a 38,4 kBaud e sinais configuráveis de comutação, analógico e frequência; a saída analógica é de 4...20 mA.

O que acompanha o produto na embalagem?

A ficha informa uma peça por embalagem, mas não detalha acessórios ou itens adicionais inclusos. Consulte o fornecedor para confirmar o conteúdo comercial da embalagem.

Posso instalar em uma tubulação com conexão diferente de 1" NPT?

A conexão especificada é 1" NPT com rosca interna. Para outra rosca, não presuma compatibilidade mecânica; valide a adaptação e as dimensões com o fabricante.

Este sensor pode ser usado acima de 25 bar?

A ficha informa resistência à pressão de 25 bar. Ela não sustenta uso acima desse limite.

O display acende, mas a leitura de vazão não parece correta; o que verifico antes de substituir?

Confira se a vazão está dentro de 30...1620 gph e se o fluido e as condições de temperatura correspondem à ficha. Revise também a instalação e a configuração antes de atribuir a falha ao sensor.

A comunicação IO-Link falha; o que devo conferir primeiro?

Verifique a conexão M12, a alimentação de 18...30 V DC e se o mestre está configurado para IO-Link 1.1/COM2. Consulte o datasheet para a pinagem e os detalhes de configuração.

É melhor comprar o sensor avulso ou um kit?

A ficha identifica uma peça por embalagem e não especifica um kit. Dimensione separadamente os cabos, conectores ou demais itens de instalação necessários, confirmando sua compatibilidade.

Como seleciono a saída para conectar o sensor ao meu controlador?

Selecione conforme a entrada disponível no controlador: a ficha informa saída analógica de 4...20 mA, sinais de comutação e frequência, além de IO-Link. Confirme carga, configuração e requisitos elétricos antes da ligação.

Há instrução de montagem e pinagem disponível?

O datasheet oficial está disponível no link listado nesta página. Consulte-o para a pinagem e os procedimentos detalhados; não há URL de vídeo ou documento de pinagem separada informada na ficha.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação do sensor para troca de dados com um mestre compatível. (Ref.: IO-Link 1.1; COM2, 38,4 kBaud)

NPT

Tipo de rosca especificado para a conexão mecânica de processo. (Ref.: conexão interna 1" NPT)

MEW

Abreviação presente na ficha em parâmetros de repetibilidade e precisão; manter a interpretação conforme a documentação do fabricante. (Ref.: repetibilidade ± 1 % MEW)

SELV/PELV

Categorias de alimentação de baixa tensão citadas como condição de operação do sensor. (Ref.: tensão de operação 18...30 V DC para SELV/PELV)

IP65 / IP67

Graus de proteção do invólucro declarados pelo fabricante; a adequação depende das condições de instalação e conexão. (Ref.: proteção do invólucro IP65; IP67)
