Sensor de Vazão IFM SBG246 - IO-Link e Display

Pré-visualizar: SBG246 IFM - Sensor de Vazão IFM Monitoramento de fluidos 2-100 l/min Display IO-Link

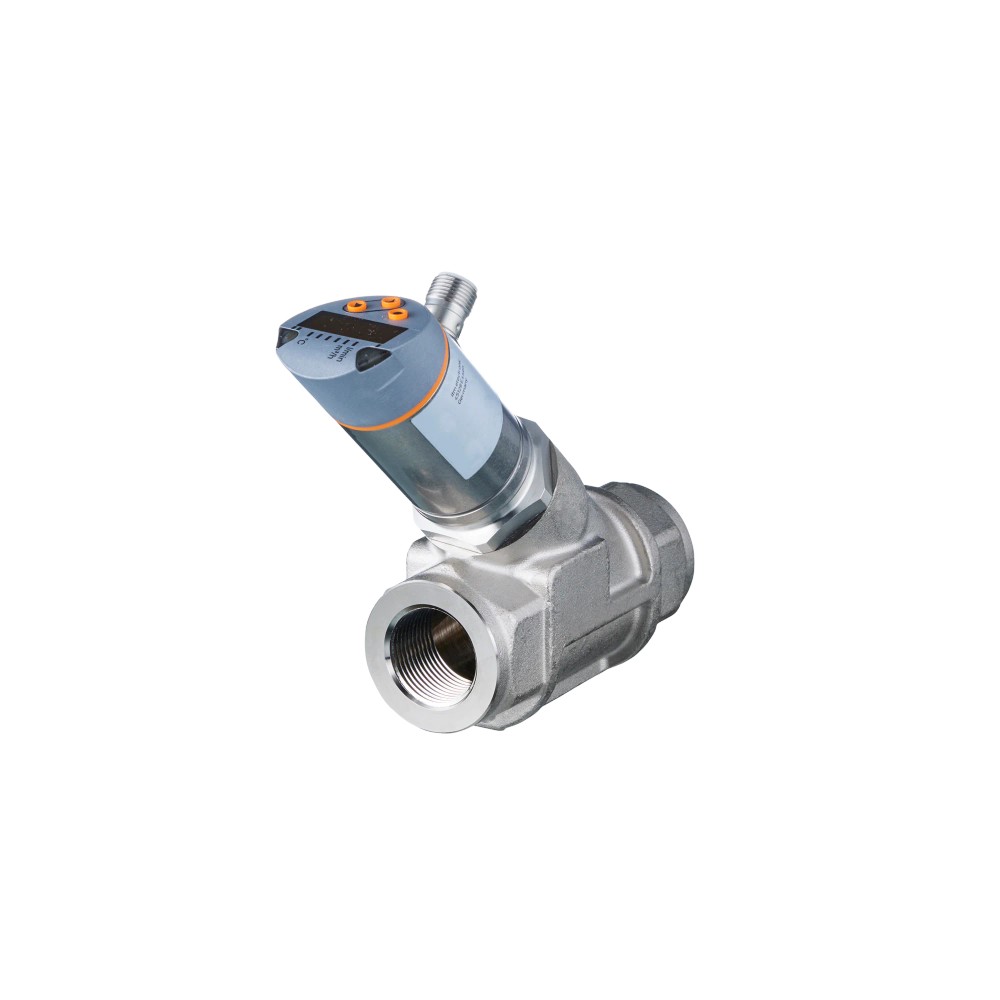

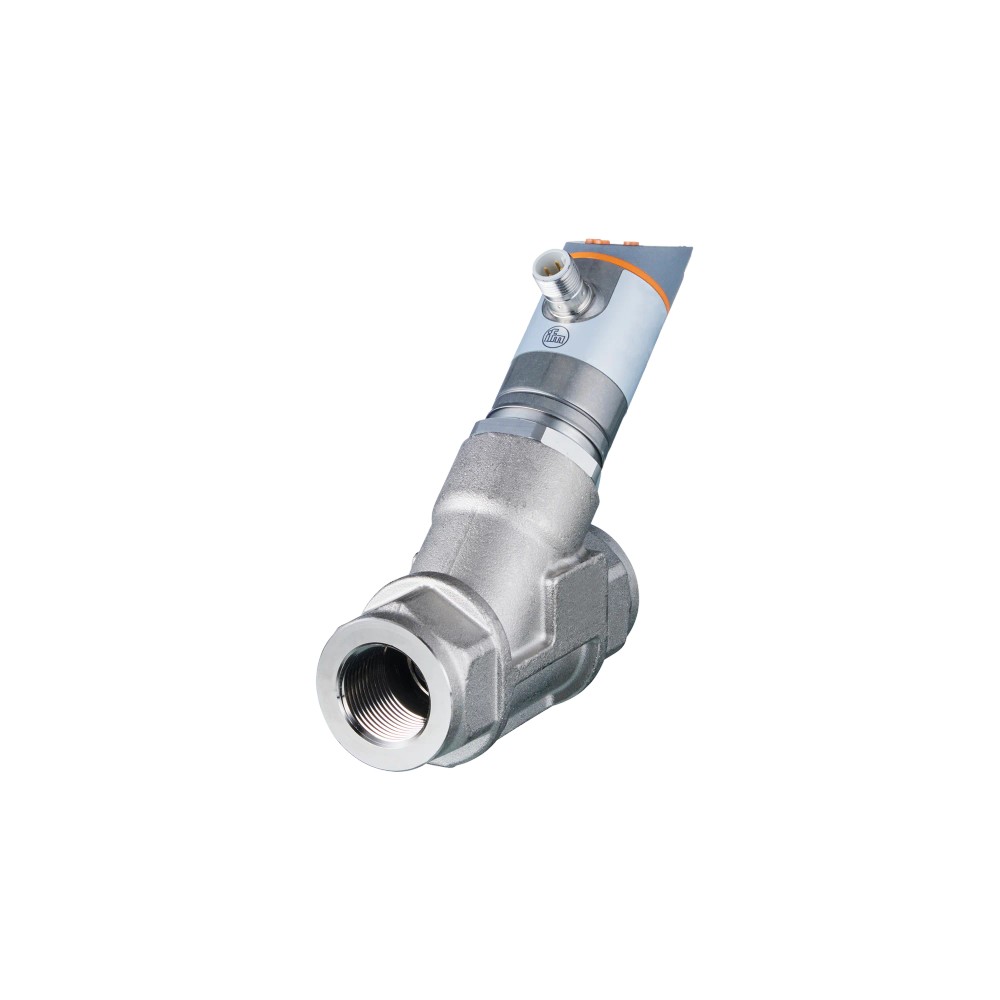

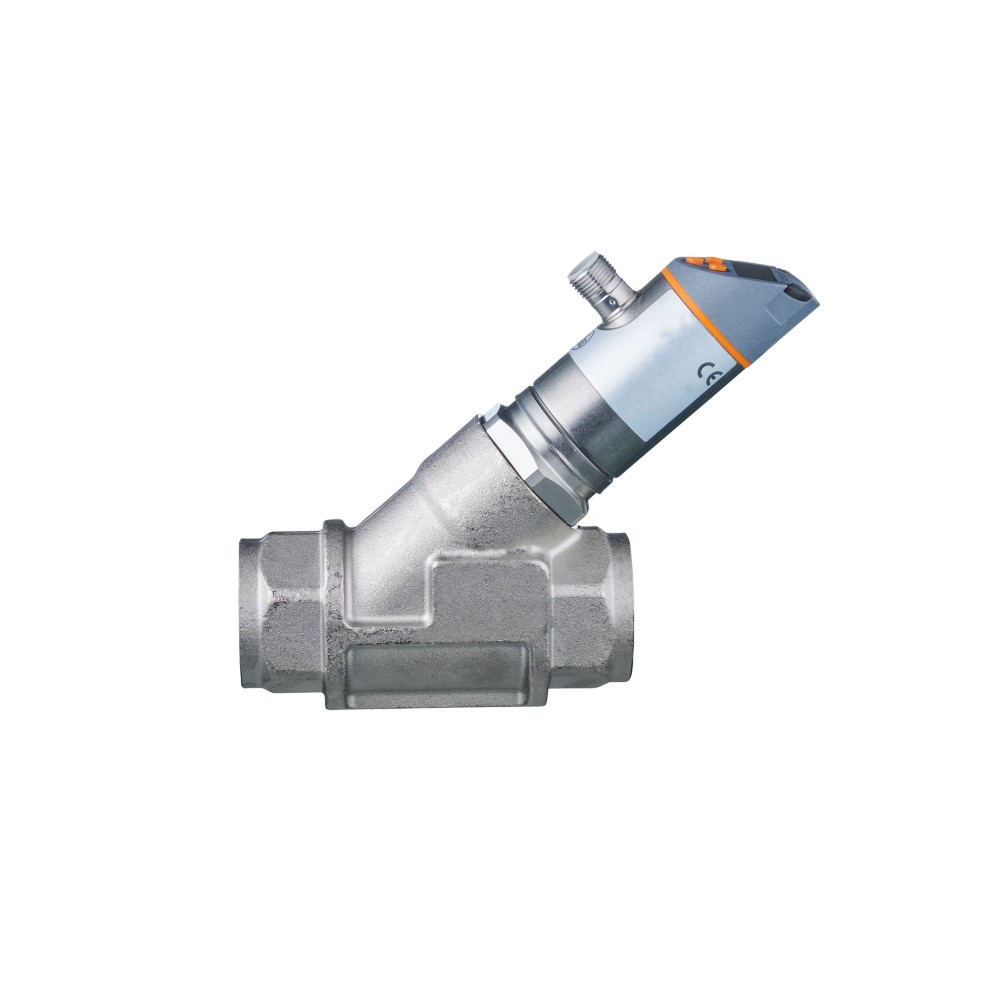

SBG246 IFM - Sensor de Vazão IFM Monitoramento de fluidos 2-100 l/min Display IO-Link

Imagem meramente ilustrativa

R$ 4.650,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SBG246
EAN: 4021179289320
NCM do produto: 90261019

Destaques do Produto Faixa de vazão 2–100...mais

Fechar menu

Saiba mais sobre: "SBG246 IFM - Sensor de Vazão IFM Monitoramento de fluidos 2-100 l/min Display IO-Link"

Destaques do Produto

Faixa de vazão

2–100 l/min

Conexão de processo

G 3/4, rosca interna

Alimentação

18–30 V DC, para SELV/PELV

Saída analógica

4–20 mA

Comunicação

IO-Link, revisão 1.1

Temperatura do fluido

−10 a 100 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de vazão mecatrônico IFM SBG246 com inibidor de refluxo, display e IO-Link, 2–100 l/min

O IFM SBG246 é um sensor mecatrônico para monitorar a vazão de fluidos líquidos. Mede vazões de 2 a 100 l/min e oferece display, inibidor de refluxo e comunicação IO-Link. Também disponibiliza saídas de comutação, analógica e de frequência. Sua conexão de processo é G 3/4 com rosca interna.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	SBG246
Tipo	Sensor de vazão mecatrônico com inibidor de refluxo e display
Faixa de medição	2–100 l/min (0,12–6 m³/h)
Fluidos indicados na ficha	Fluidos líquidos, água, soluções de glicol e refrigerantes lubrificantes
Temperatura do fluido	−10 a 100 °C
Resistência à pressão	25 bar (2,5 MPa)
Conexão de processo	G 3/4, rosca interna
Saídas	2 digitais, 1 analógica; sinal de frequência indicado na descrição técnica
Comunicação	IO-Link, revisão 1.1
Conexão elétrica e proteção	1 × M12, codificação A, 4 contatos dourados; IP65 e IP67

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de vazão de fluidos líquidos dentro da faixa de 2–100 l/min e da temperatura de fluido de −10 a 100 °C.
Aplicações com água, soluções de glicol ou refrigerantes lubrificantes, conforme os fluidos relacionados na ficha.
Instalações que utilizem conexão de processo G 3/4 com rosca interna, alimentação de 18–30 V DC e necessitem de sinais de saída ou IO-Link.

⚠ Considere outro se precisa de:

Não selecionar para medições abaixo de 2 l/min ou acima de 100 l/min, fora da faixa de medição informada.
Não aplicar com fluido abaixo de −10 °C, acima de 100 °C ou pressão superior a 25 bar.
Não presumir compatibilidade com fluidos diferentes dos indicados; confirmar a compatibilidade química dos materiais em contato com o fluido no datasheet do fabricante.

APLICAÇÕES E USO

Aplicação comprovada pela ficha: monitoramento de vazão de água, soluções de glicol, refrigerantes lubrificantes e outros fluidos líquidos relacionados, respeitando a faixa de medição, temperatura e pressão especificadas.
Possibilidade de integração em sistemas de controle que utilizem IO-Link 1.1, sinal analógico de 4–20 mA ou saídas digitais; confirmar configuração e requisitos de interface no datasheet.
A ficha não informa compatibilidade química universal nem parâmetros de precisão ou tempo de resposta de medição. Para outros fluidos ou requisitos metrológicos específicos, validar com o fabricante antes da seleção.

COMO ESCOLHER

Antes de comprar o Sensor de vazão mecatrônico IFM SBG246 com inibidor de refluxo, display e IO-Link, 2–100 l/min, verifique estes pontos:

Escolha o SBG246 quando

A vazão requerida estiver entre 2 e 100 l/min, o fluido e as condições de pressão e temperatura estiverem dentro dos limites informados, e a instalação exigir rosca interna G 3/4. A ficha também prevê display, IO-Link e saídas de comutação e analógica.

Avalie outro modelo ou confirme com o fabricante quando

A vazão, temperatura ou pressão exceder os limites deste modelo, a conexão de processo necessária for diferente ou o fluido não estiver identificado entre os compatíveis. Verifique no datasheet a adequação química e os detalhes de configuração das saídas para a aplicação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e função
Modelo	SBG246	Código do produto IFM informado no anúncio.
Tipo de produto	Sensor de vazão mecatrônico com inibidor de refluxo e display	Descrição do tipo e recursos do produto.
Função	Sensor de vazão	Aplicação funcional informada.
Sinais de saída indicados	Comutação, analógico, frequência e IO-Link	Descrição técnica do anúncio; a ficha também detalha duas saídas digitais e uma saída analógica.

Área de aplicação
Fluidos	Fluidos líquidos; água; soluções de glicol; refrigerantes lubrificantes	Fluidos relacionados na ficha do produto; confirmar compatibilidade química conforme a composição do fluido e o datasheet.
Inibidor de refluxo	Presente	Recurso informado para o produto.

Faixa de medição
Alcance de medição	2–100 l/min (0,12–6 m³/h)	Faixa de vazão indicada na ficha.

Dados elétricos
Tensão de operação	18–30 V DC	Alimentação para SELV/PELV.
Consumo de corrente	< 50 mA	Limite informado na ficha.
Classe de proteção elétrica	III	Classificação indicada nos dados do produto.
Proteção contra inversão de polaridade	Sim	Recurso indicado na ficha.
Conexão elétrica	1 × M12; codificação A; 4 contatos dourados	Tipo de conexão e contatos informados.

Entradas/saídas
Quantidade de saídas digitais	2	Quantidade especificada na ficha.
Quantidade de saídas analógicas	1	Quantidade especificada na ficha.
Corrente da saída analógica	4–20 mA	Sinal analógico informado.
Carga máxima	500 Ω	Carga máxima associada à saída, conforme ficha.
Sinal de frequência	Indicado na descrição técnica	A ficha do anúncio menciona sinal de frequência, sem detalhar parâmetros adicionais.

Interfaces
Interface de comunicação	IO-Link	Interface de comunicação do sensor.
Revisão IO-Link	1.1	Revisão indicada na ficha.
Tipo de transferência	COM2 (38,4 kBaud)	Modo e taxa de transferência informados.

Condições de processo e ambientais
Temperatura do fluido	−10 a 100 °C	Faixa de temperatura do fluido informada.
Resistência à pressão	25 bar (2,5 MPa)	Limite de pressão indicado na ficha.
Temperatura ambiente	0 a 60 °C	Faixa de operação ambiente informada.
Temperatura de armazenamento	−15 a 80 °C	Faixa de armazenamento informada.
Grau de proteção	IP65; IP67	Classes de proteção informadas; observar as condições de montagem e uso especificadas pelo fabricante.
Retardo de prontidão	< 3 s	Tempo informado para prontidão.

Dados mecânicos e materiais
Conexão de processo	G 3/4, rosca interna	Conexão mecânica de processo informada.
Materiais em contato com o fluido	1.4401 (aço inoxidável/316); 1.4404 (aço inoxidável/316L); latão quimicamente niquelado; PPS; anel de vedação FKM	Materiais declarados para as partes em contato com o fluido; verificar compatibilidade química na aplicação.
Materiais informados para o produto	1.4404 (aço inoxidável/316L); PBT+PC-GF30; PBT-GF20; PC; latão quimicamente niquelado	Materiais listados nos dados do produto; a ficha distingue os materiais em contato com o fluido.
Peso	1.488,75 g	Peso indicado nos dados do produto.

Display e operação
Display	Presente	Display indicado nos dados do produto; a ficha não detalha resolução ou unidades configuráveis.

Identificação comercial e conformidade fiscal
Marca	IFM	Marca informada no anúncio.
SKU e part number do anúncio	SBG246	Identificadores da fonte primária do anúncio.
GTIN	4021179289320	Identificador informado na ficha.
NCM	9026.10.19	Código fiscal informado no contexto.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1; tipo de transferência COM2, 38,4 kBaud.

• Saída analógica de 4–20 mA.

• Duas saídas digitais; sinal de comutação e sinal de frequência também são indicados na descrição técnica.

Conexões

Elétrica 1 × M12, codificação A, 4 contatos dourados. Alimentação de 18–30 V DC para SELV/PELV; consumo de corrente inferior a 50 mA. Saída analógica de 4–20 mA, carga máxima de 500 Ω. Classe de proteção III.

Processo Conexão de processo G 3/4 com rosca interna. Compatibilidade mecânica requer conexão correspondente; confirmar instalação e vedação conforme documentação do fabricante.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Instalação com conexão G 3/4 de rosca interna correspondente	✓	A ficha informa conexão de processo G 3/4, rosca interna.
Controlador ou mestre IO-Link compatível com IO-Link 1.1 e COM2	✓	A ficha informa IO-Link, revisão 1.1, e transferência COM2 a 38,4 kBaud; verificar os requisitos do sistema controlador.
Entrada analógica compatível com sinal 4–20 mA e carga de até 500 Ω	✓	A ficha especifica corrente de saída de 4–20 mA e carga máxima de 500 Ω.
Processo com vazão dentro de 2–100 l/min, fluido dentro da faixa de temperatura e pressão informadas	✓	A aplicação respeita a faixa de medição de 2–100 l/min, temperatura do fluido de −10 a 100 °C e resistência à pressão de 25 bar.
Processo que exige vazão abaixo de 2 l/min ou acima de 100 l/min	✗	A condição está fora da faixa de medição especificada.
Processo com pressão acima de 25 bar ou temperatura do fluido fora de −10 a 100 °C	✗	A condição excede os limites informados para pressão ou temperatura do fluido.

INSTALAÇÃO

Como instalar o Sensor de vazão mecatrônico IFM SBG246 com inibidor de refluxo, display e IO-Link, 2–100 l/min

Confirme que a vazão prevista está entre 2 e 100 l/min e que pressão e temperaturas do processo permanecem dentro dos limites especificados.
Verifique se o fluido está entre os líquidos relacionados na ficha e se os materiais em contato são compatíveis com sua composição; consulte o datasheet em caso de dúvida.
Confira a conexão de processo G 3/4 com rosca interna e a correspondência mecânica com a tubulação e os componentes de ligação.
Instale o sensor conforme as orientações de montagem e vedação do datasheet; não aplique torque ou orientação não especificados na documentação disponível.
Conecte a alimentação de 18–30 V DC e a interface ou saída escolhida por meio da conexão M12; confirme pinagem e configuração no datasheet.
Após energizar, aguarde o retardo de prontidão informado e verifique a leitura, os sinais de saída e a comunicação no controlador.

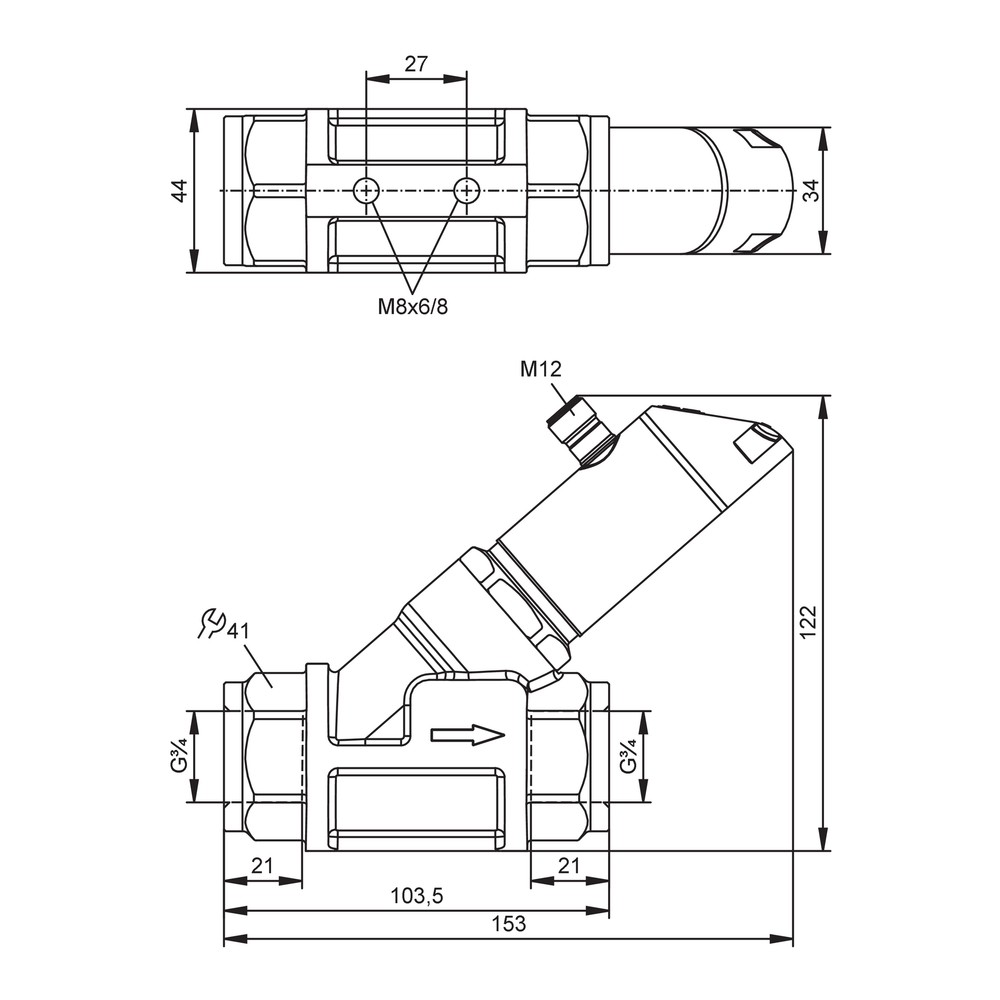

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não apresenta leitura ou não sinaliza ao ligar.	Alimentação ausente ou fora da faixa de 18–30 V DC, ou conexão elétrica incorreta.	Meça a tensão no conector e confira ligação, codificação e pinagem M12 no datasheet.
O valor de vazão não corresponde ao esperado ou não é indicado.	Vazão fora da faixa de 2–100 l/min ou condições do fluido fora dos limites especificados.	Compare a vazão real com a faixa de medição e verifique temperatura e pressão do processo.
O controlador não recebe dados IO-Link.	Mestre, porta ou configuração de comunicação incompatível com IO-Link 1.1/COM2, ou conexão elétrica inadequada.	Confirme que a porta do mestre suporta IO-Link, revise a configuração COM2 a 38,4 kBaud e inspecione a conexão M12.
A saída analógica apresenta valor incorreto ou não é reconhecida.	Entrada do controlador incompatível com 4–20 mA, carga superior a 500 Ω ou configuração de canal inadequada.	Verifique o modo da entrada, meça o sinal e confirme que a carga total não excede 500 Ω.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM SBG246 – PT-BR (Datasheet) Desenho em escala IFM SBG246 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM SBG246 e para quem ele serve?

É um sensor mecatrônico de vazão com display e inibidor de refluxo, destinado ao monitoramento de fluidos líquidos. Atende aplicações dentro da faixa de medição e das condições de processo especificadas.

Quais sinais e comunicação o SBG246 oferece?

A ficha informa duas saídas digitais, uma saída analógica de 4–20 mA e IO-Link 1.1. A descrição técnica também menciona sinal de frequência; consulte o datasheet para detalhes de configuração.

O que acompanha o produto?

O contexto não informa acessórios ou itens adicionais incluídos. Confirme o conteúdo de fornecimento com o fornecedor antes da compra.

Este sensor serve para medir vazões abaixo de 2 l/min?

Não, a faixa especificada começa em 2 l/min. Para valores abaixo disso, selecione um sensor cuja faixa de medição inclua a vazão necessária.

Posso usar o SBG246 com fluido acima de 100 °C ou pressão maior que 25 bar?

Não dentro dos limites informados para este modelo: a temperatura do fluido vai de −10 a 100 °C e a resistência à pressão é 25 bar. Uma condição superior exige selecionar outro equipamento com limites adequados.

O sensor não comunica com o mestre IO-Link; o que verifico antes de trocar?

Confira se a porta do mestre está configurada para IO-Link e se suporta a revisão 1.1 e COM2 a 38,4 kBaud. Verifique também alimentação e conexão M12 conforme o datasheet.

A saída de 4–20 mA fica fora do esperado; qual pode ser a causa?

Verifique se a entrada do controlador está configurada para corrente e se a carga total não ultrapassa 500 Ω. Confira a fiação e a configuração do canal antes de substituir o sensor.

O SBG246 vem em kit ou pode ser comprado sem acessórios?

A ficha não identifica kit nem acessórios incluídos, portanto não permite confirmar uma composição de kit. Para comparar com outra versão, valide o conteúdo fornecido e as especificações no anúncio e no datasheet.

Como confirmar se a instalação mecânica é compatível com a tubulação?

Confira se a conexão correspondente é G 3/4 com rosca interna e consulte o desenho dimensional para verificar o espaço disponível. Siga as instruções de montagem e vedação do fabricante.

A conexão M12 garante compatibilidade com qualquer controlador?

Não; a conexão mecânica M12 não garante compatibilidade elétrica ou de comunicação com qualquer controlador. Confirme alimentação, pinagem, tipo de entrada e suporte ao sinal ou protocolo utilizado no datasheet.

GLOSSÁRIO TÉCNICO

Vazão

Volume de fluido que atravessa o ponto de medição por unidade de tempo. (Ref.: alcance de medição, 2–100 l/min)

IO-Link

Interface de comunicação indicada para troca de dados entre o sensor e um mestre compatível. (Ref.: interface IO-Link, revisão 1.1)

Saída analógica 4–20 mA

Sinal de corrente utilizado para transmitir uma variável medida a uma entrada compatível. (Ref.: corrente da saída analógica, 4–20 mA)

COM2

Tipo de transferência da comunicação IO-Link especificado para este produto. (Ref.: COM2, 38,4 kBaud)

Grau de proteção IP

Classificação declarada para a proteção do invólucro nas condições definidas pelo fabricante. (Ref.: IP65; IP67)
