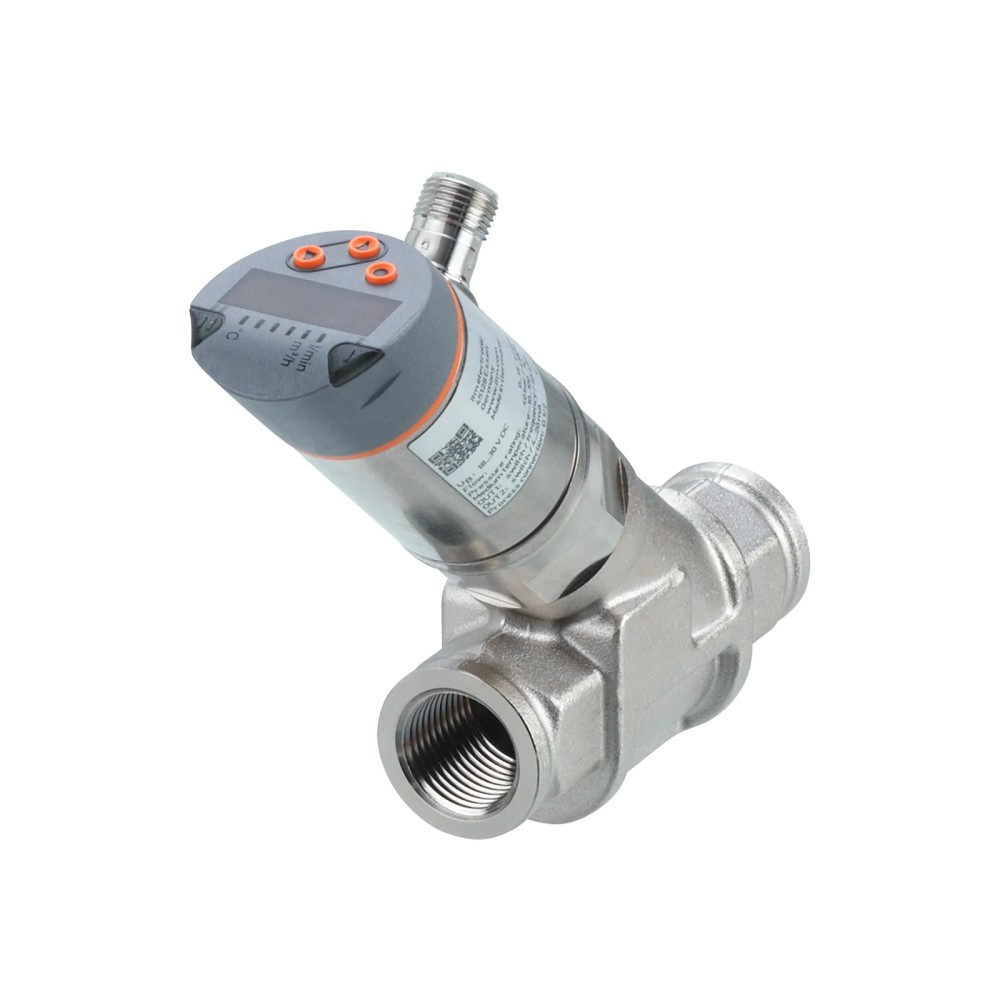

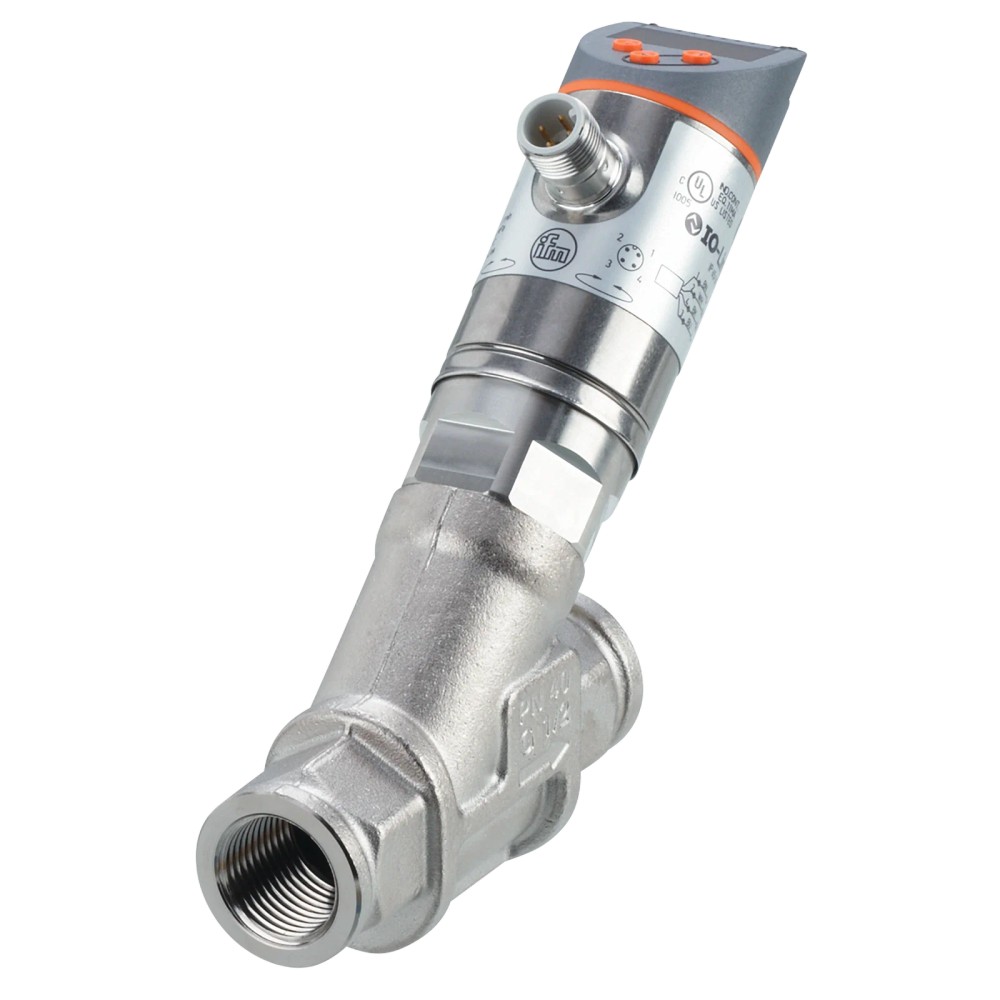

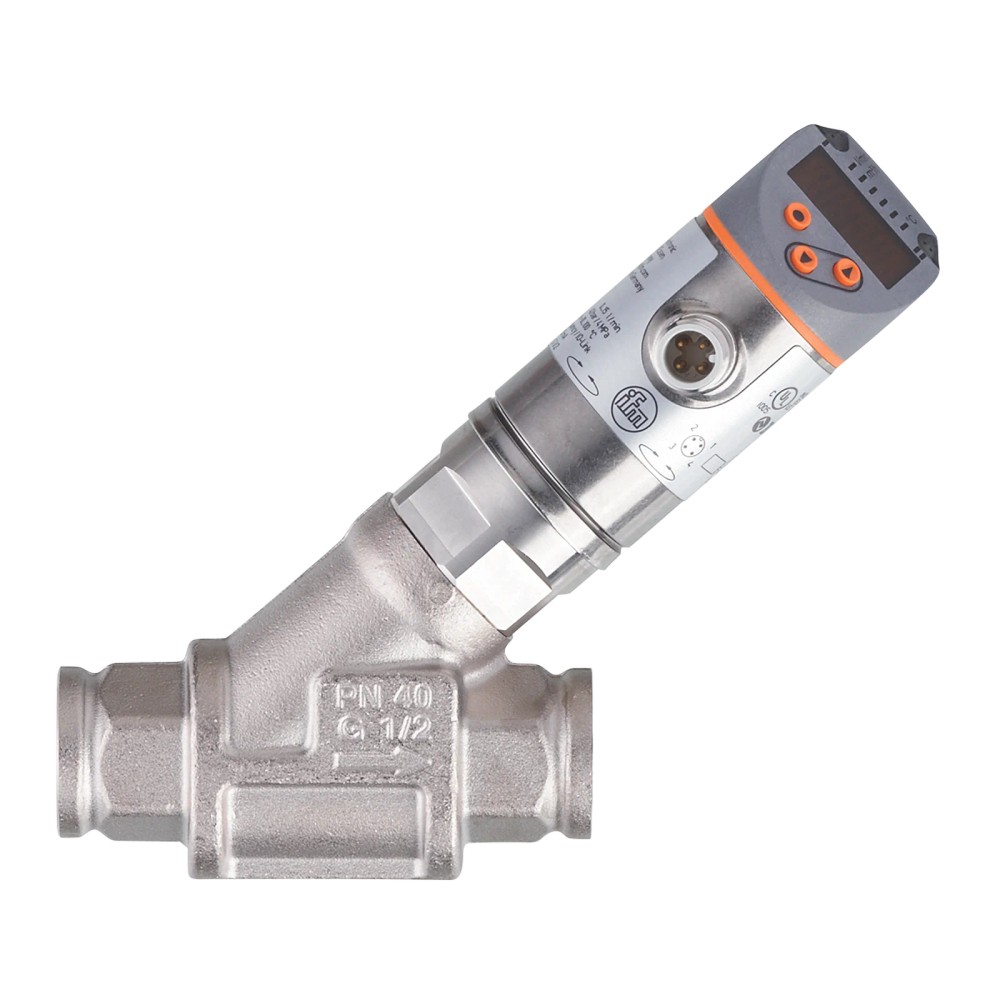

Sensor de Vazão IFM SBG234 com Display e IO-Link

Pré-visualizar: SBG234 IFM - Sensor Vazão c/ Display e Inibidor Indústria 1-50L/min, IO-Link, G1/2

SBG234 IFM - Sensor Vazão c/ Display e Inibidor Indústria 1-50L/min, IO-Link, G1/2

Imagem meramente ilustrativa

R$ 3.872,64

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SBG234
EAN: 4021179289313
NCM do produto: 90261019

Destaques do Produto Faixa de Vazão 1-50...mais

Fechar menu

Saiba mais sobre: "SBG234 IFM - Sensor Vazão c/ Display e Inibidor Indústria 1-50L/min, IO-Link, G1/2"

Destaques do Produto

Faixa de Vazão

1-50 l/min

Conexão

G 1/2 Rosca interna

Comunicação

IO-Link

Saídas

Analógica, Digital, Frequência

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o SBG234 IFM - Sensor de Vazão Mecatrônico 1-50 L/min com Display e IO-Link

O SBG234 é um sensor de vazão mecatrônico da IFM projetado para monitoramento preciso de líquidos em aplicações industriais. Ele combina medição de vazão na faixa de 1 a 50 l/min com a capacidade de monitorar temperatura e inibição de refluxo. Equipado com display integrado e suporte a IO-Link, permite configuração flexível e diagnóstico avançado através de saídas digitais, analógicas e de frequência.

PRINCIPAIS ESPECIFICAÇÕES

Tecnologia	Mecatrônico
Faixa de Medição	1...50 l/min
Resistência à Pressão	40 bar
Temperatura do Fluido	-10...100 °C
Comunicação	IO-Link
Proteção	IP65 / IP67
Conexão Elétrica	M12 (4 pinos)
Peso	753.5 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Circuitos de refrigeração industrial
Sistemas de lubrificação
Monitoramento de retorno de vazão
Aplicações com água e soluções de glicol

⚠ Considere outro se precisa de:

Sistemas com pressão nominal superior a 40 bar
Fluidos quimicamente incompatíveis com aço inoxidável 316L, latão niquelado e vedação FKM
Aplicações com temperatura de fluido superior a 100 °C
Aplicações envolvendo gases

APLICAÇÕES E USO

Monitoramento de circuitos de refrigeração industrial para evitar superaquecimento.
Controle de fluxo em linhas de lubrificação de máquinas e equipamentos.
Detecção de vazão em sistemas hidráulicos de baixa e média pressão (até 40 bar).
Monitoramento do retorno de fluidos em sistemas de circulação fechados.

COMO ESCOLHER

Antes de comprar o SBG234 IFM - Sensor de Vazão Mecatrônico 1-50 L/min com Display e IO-Link, verifique estes pontos:

Quando escolher este produto

Ideal para sistemas industriais que exigem monitoramento contínuo com precisão, necessidade de visualização local (display) e integração via protocolo IO-Link.

Quando buscar outra alternativa

Considere outros modelos se a pressão de operação exceder 40 bar, se o fluido for corrosivo para aço 316L/Latão ou se a faixa de vazão exigida for superior a 50 l/min.

ESPECIFICAÇÕES TÉCNICAS

Faixa de medição
Faixa de medição	1-50 l/min	Faixa operacional nominal
Resistência à pressão	40 bar	Limite de pressão de operação
Pressão de ruptura	160 bar	Limite de integridade estrutural

Dados elétricos
Alimentação	18-30 V DC	Tensão de operação
Consumo de corrente	< 50 mA	Consumo de energia em repouso
Interface	IO-Link 1.1	Protocolo de comunicação

Entradas e Saídas
Saída analógica	4-20 mA	Sinal para controle contínuo
Saída de frequência	0-10000 Hz	Sinal para medição de fluxo
Saídas digitais	2	Quantidade de pontos de comutação

Dados mecânicos
Conexão de processo	G 1/2 Rosca interna	Interface hidráulica
Materiais em contato	Aço inox 316L, Latão, FKM	Compatibilidade química
Grau de proteção	IP65 / IP67	Robustez ambiental

COMPATIBILIDADE

Comunicação

• IO-Link 1.1

Conexões

Elétrica M12; codificação: A; Contatos: 4, dourado

Processo G 1/2 Rosca interna

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Monitoramento de água em circuitos de refrigeração	✓	Fluido e faixa de operação compatíveis com a tecnologia mecatrônica.
Sistemas de alta pressão (> 40 bar)	✗	A pressão nominal do sensor é limitada a 40 bar.
Fluidos quimicamente agressivos	✗	Materiais em contato (aço inox/latão/FKM) possuem limitações de compatibilidade química.

INSTALAÇÃO

Como instalar o SBG234 IFM - Sensor de Vazão Mecatrônico 1-50 L/min com Display e IO-Link

Verifique a integridade da rosca G1/2 e a vedação do ponto de conexão no processo.
Instale o sensor na tubulação garantindo que a direção do fluxo coincida com a seta indicada no corpo do aparelho.
Conecte o cabo elétrico M12 de 4 pinos, certificando-se de que o conector esteja bem apertado para garantir a proteção IP67.
Alimente o dispositivo com uma tensão de 18-30V DC.
Configure os parâmetros operacionais (limites de vazão, modos de saída) através dos botões no display ou via IO-Link.
Valide a leitura no display local com o fluxo nominal do sistema.

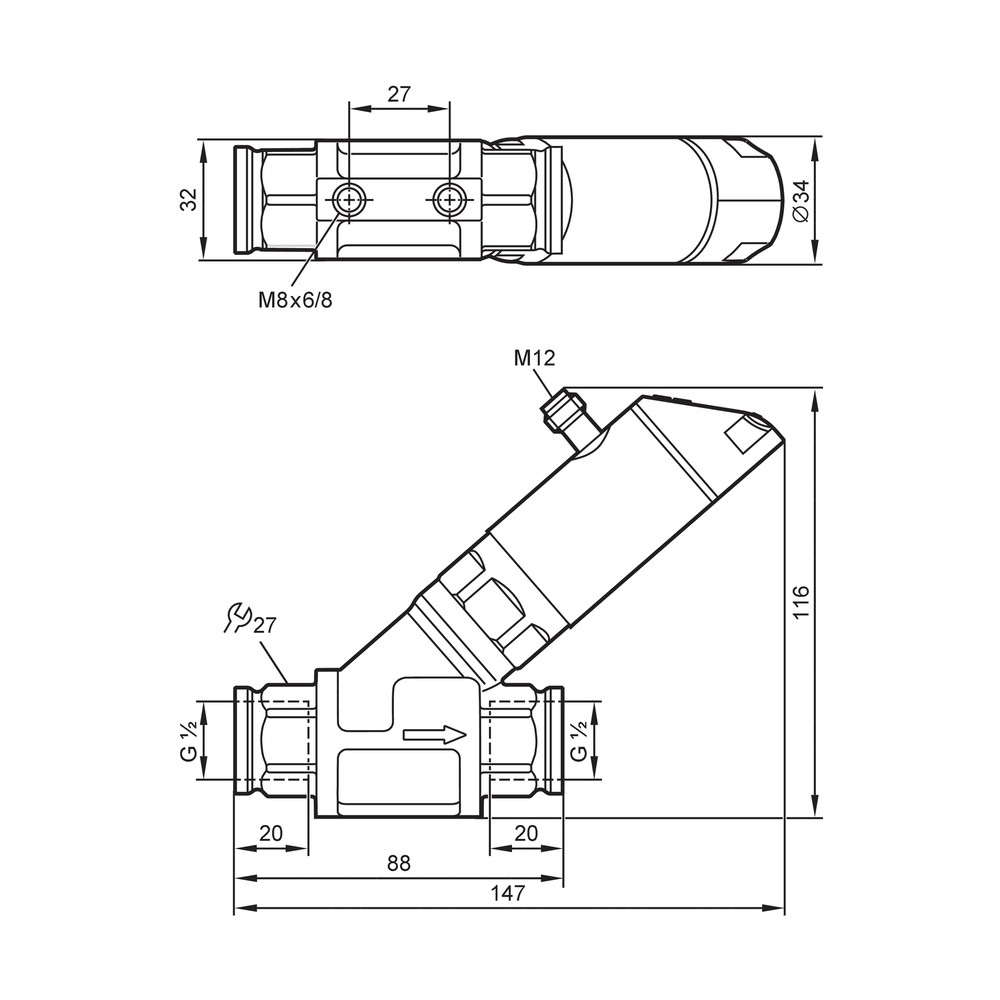

Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Leitura de vazão flutuante ou instável	Presença de bolhas de ar na linha	Verifique se a tubulação está totalmente preenchida com fluido e sem entrada de ar
Sensor não detecta fluxo ou medição travada	Contaminação ou obstrução interna	Inspecione o canal de medição quanto a detritos ou partículas sólidas
Saída de sinal incorreta ou não configurada	Falha na parametrização IO-Link	Confirme as configurações de saída e limites via software de diagnóstico IO-Link
Vazamentos na conexão do processo	Instalação mecânica incorreta	Verifique o torque de aperto da rosca G1/2 e a integridade da vedação

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico SBG234 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor de vazão SBG234 e para que serve?

Este sensor é um dispositivo mecatrônico de vazão projetado para monitorar fluidos líquidos como água, soluções de glicol e refrigerantes lubrificantes em aplicações industriais.

Quais são as principais características técnicas do SBG234?

Ele oferece medição de 1 a 50 l/min, saídas configuráveis (comutação, analógica, frequência) e comunicação via IO-Link 1.1 em um corpo de aço inoxidável.

Para quais aplicações o sensor SBG234 não é recomendado?

O sensor não deve ser utilizado em sistemas com pressão acima de 40 bar ou em fluidos corrosivos que não sejam compatíveis com os materiais em contato (1.4401, 1.4404, latão niquelado e vedação FKM).

O sensor pode ser utilizado com gases ou altas temperaturas?

Este modelo não é destinado a gases ou fluidos altamente viscosos fora da faixa operacional recomendada, nem para ambientes onde a temperatura do fluido exceda 100 °C.

O que fazer se o sensor apresentar leituras incorretas de vazão?

Sintomas como leituras instáveis ou erros de comutação podem indicar presença de ar na linha ou sujeira. Verifique a instalação hidráulica para garantir que não haja bolhas e que o inibidor de refluxo esteja desobstruído.

O que verificar quando o sensor para de emitir sinal?

A falta de sinal de saída pode ser causada por falha na alimentação elétrica ou configuração incorreta das saídas. Verifique a tensão no conector M12 (18-30V DC) e os parâmetros via software de parametrização IO-Link.

O SBG234 é compatível com sistemas de automação IO-Link?

Sim, ele possui tecnologia IO-Link, permitindo integração direta com sistemas de automação que suportam este protocolo para diagnóstico remoto e configuração de parâmetros.

Como este modelo se compara a outros sensores de vazão da IFM?

A escolha entre modelos similares depende da faixa de vazão e do tipo de conexão mecânica necessária; o SBG234 oferece uma versatilidade maior devido à combinação de saídas analógicas e digitais em um único dispositivo.

Quais cuidados são necessários durante a instalação?

A instalação requer a conexão hidráulica G1/2 com vedação adequada e a conexão elétrica M12 de 4 pinos, garantindo que o torque aplicado não exceda as especificações do fabricante para evitar danos mecânicos.

Qual a procedência deste sensor?

Este produto é fabricado pela ifm electronic e fornecido diretamente via canal autorizado, garantindo a procedência técnica e suporte documental completo.

GLOSSÁRIO TÉCNICO

IO-Link

Protocolo de comunicação industrial ponto a ponto que permite a troca de dados digitais, diagnóstico e parametrização entre sensores e controladores. (Ref.: Interface de comunicação)

Mecatrônico

Princípio de medição que combina sensores mecânicos com eletrônica para detecção de vazão. (Ref.: Tecnologia do sensor)

IP67

Classificação de proteção contra ingresso de poeira e imersão temporária em água, garantindo robustez em ambientes industriais. (Ref.: IP_rating)

Inibidor de refluxo

Componente integrado que evita o retorno do fluido na linha de medição, assegurando a precisão unidirecional. (Ref.: Funcionalidade)

Saída Analógica

Sinal elétrico (4-20mA) proporcional à vazão medida, utilizado para controle contínuo. (Ref.: Corrente_saida_analogica)
