SBG233 IFM - Sensor de Vazão Mecatrônico Monitoramento Industrial Display IO-Link 0,5-25 l/min

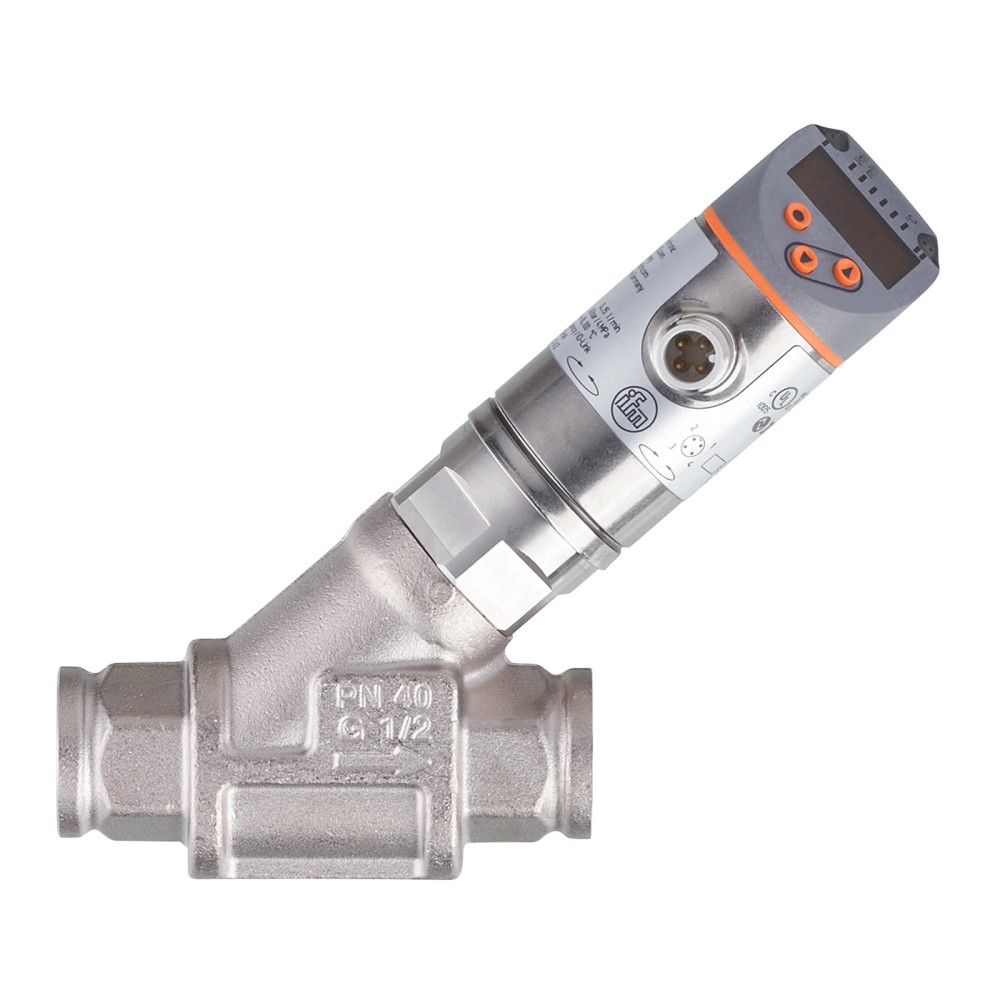

Imagem meramente ilustrativa

R$ 3.872,64

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SBG233
EAN: 4021179289306
NCM do produto: 90261019

Destaques do Produto Alcance de medição...mais

Fechar menu

Saiba mais sobre: "SBG233 IFM - Sensor de Vazão Mecatrônico Monitoramento Industrial Display IO-Link 0,5-25 l/min"

Destaques do Produto

Alcance de medição

0,5...25 l/min

Conexão

G 1/2 Rosca interna

Comunicação

IO-Link

Resistência Pressão

40 bar

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o SBG233 IFM - Sensor de Vazão Mecatrônico com Display e IO-Link

O SBG233 da IFM é um sensor de vazão mecatrônico de alta precisão projetado para monitoramento industrial de líquidos em tubulações. Ele oferece medição confiável de 0,5 a 25 l/min, integrando-se facilmente a sistemas via IO-Link ou saídas analógicas. Sua construção robusta com inibidor de refluxo e display alfanumérico facilita a operação e visualização local de processos críticos.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	SBG233
Tecnologia	Mecatrônica
Range	0,5 - 25 l/min
Pressão Máx	40 bar
Conexão	G 1/2
Saída	IO-Link + Analógica (4-20mA)
Grau Proteção	IP65/IP67
Temperatura	-10...100 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas de refrigeração industrial com água ou glicol.
Monitoramento de lubrificantes com viscosidades compatíveis.
Processos que exigem integração com protocolos IO-Link e saídas analógicas 4-20mA.

⚠ Considere outro se precisa de:

Aplicações com pressão de trabalho superior a 40 bar.
Utilização com fluidos corrosivos não compatíveis com aço inoxidável 316L ou latão niquelado.
Ambientes com temperaturas de fluido acima de 100 °C.

APLICAÇÕES E USO

Monitoramento contínuo de vazão em circuitos de resfriamento industrial.
Controle de lubrificação em máquinas operatrizes onde o fluxo de óleo é vital.
Automação de processos onde o feedback via IO-Link para CLPs é requerido.
Aplicações em sistemas hidráulicos que exigem sinalização digital e analógica simultânea.

COMO ESCOLHER

Antes de comprar o SBG233 IFM - Sensor de Vazão Mecatrônico com Display e IO-Link, verifique estes pontos:

Quando escolher este modelo

Selecione o SBG233 quando precisar de uma solução integrada (mecatrônica) que suporte até 40 bar e necessite de diagnóstico via IO-Link em fluidos como água ou glicol.

Quando buscar outra alternativa

Busque sensores de fluxo magnético-indutivo ou ultrassônicos se o fluido for corrosivo para latão/inox ou se for necessário um medidor sem partes móveis, evitando qualquer obstrução no fluxo.

ESPECIFICAÇÕES TÉCNICAS

Faixa de medição
Alcance de medição	0,5...25 l/min	Faixa operacional recomendada
Precisão	± (4 % MW + 1 % MEW)	Sob condições nominais

Dados mecânicos
Conexão de processo	G 1/2 Rosca interna	Padrão de montagem hidráulica
Resistência à pressão	40 bar	Limite máximo operacional
Materiais em contato	Aço inox 316L, Latão, FKM	Compatibilidade química

Interfaces e sinais
Interface	IO-Link	Protocolo de comunicação
Saída analógica	4...20 mA	Sinal padrão industrial
Saídas digitais	2	Capacidade de chaveamento

COMPATIBILIDADE

Comunicação

• IO-Link (COM2 / 38.4 kBaud)

• SIO Mode (Standard I/O)

Conexões

Elétrica 1 x M12 (codificação A, 4 pinos dourados)

Processo G 1/2 Rosca interna

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistemas de água refrigerada	✓	Materiais em contato (aço inox/latão/FKM) são compatíveis com água e glicol.
Linhas de vapor (altas temperaturas)	✗	O limite de temperatura do fluido é de 100 °C; acima disso, há risco de falha nos vedantes.

INSTALAÇÃO

Como instalar o SBG233 IFM - Sensor de Vazão Mecatrônico com Display e IO-Link

Verifique se a rede hidráulica está despressurizada.
Instale o sensor na tubulação utilizando conexões G 1/2 compatíveis.
Certifique-se de que a seta de fluxo no corpo do sensor coincide com o sentido do fluido.
Conecte o conector M12 conforme o diagrama de pinagem disponível.
Realize o ajuste dos parâmetros via display ou IO-Link.
Teste a vedação sob baixa pressão antes de elevar para a pressão de operação.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Vazamento ou perda de precisão.	Pressão de trabalho excedeu 40 bar causando fadiga nos componentes internos.	Verificar manômetro da linha e comparar com os limites do datasheet.
Leitura analógica oscilante.	Ruído elétrico ou incompatibilidade de aterramento na saída 4-20mA.	Medir a corrente com multímetro e verificar a blindagem do cabo.
Valores de vazão instáveis ou fora da realidade.	Entrada de ar na linha afetando o sensor de fluxo.	Purgar a tubulação e verificar se a vazão é constante.
Sensor sem resposta de comunicação.	Cabo M12 mal conectado ou com oxidação nos pinos.	Desconectar o cabo, limpar os contatos e verificar continuidade.

DOCUMENTAÇÃO TÉCNICA

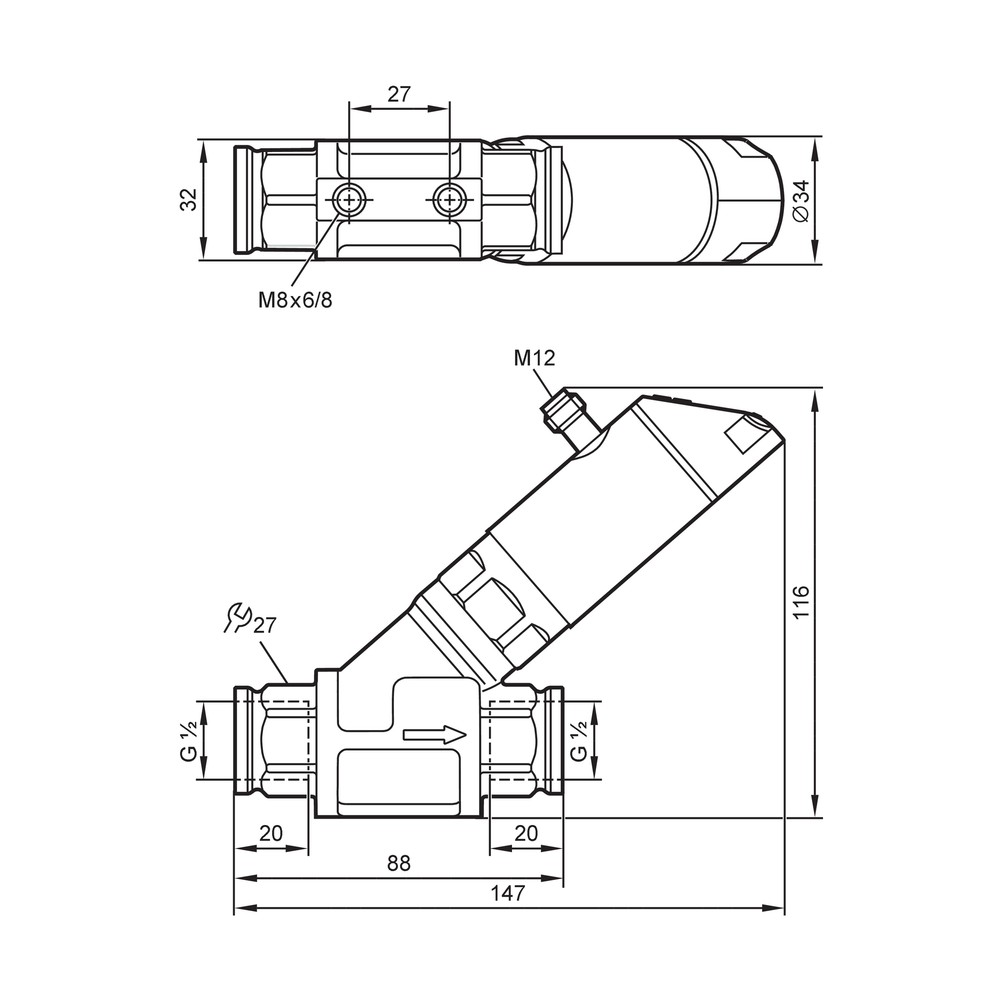

Datasheet Oficial SBG233 (Datasheet) Desenho em Escala do Produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor SBG233 da IFM e qual sua função principal?

Este é um sensor de vazão mecatrônico projetado para monitorar fluidos líquidos, como água, soluções de glicol e refrigerantes lubrificantes em sistemas industriais, operando com IO-Link.

O que acompanha o produto na embalagem?

O sensor acompanha o dispositivo principal com conexão de processo G 1/2 e manual técnico; acessórios como cabos de conexão M12 devem ser adquiridos separadamente.

Posso utilizar este sensor para medir a vazão de gases ou óleos de alta viscosidade?

Este sensor não é adequado para fluidos com viscosidades muito elevadas ou gases, sendo otimizado estritamente para líquidos com as características especificadas no datasheet.

Existem restrições de temperatura ou pressão para o uso deste sensor?

O sensor não deve ser aplicado em ambientes onde a pressão exceda 40 bar ou a temperatura do fluido ultrapasse 100 °C, pois isso compromete a integridade mecânica e a precisão.

O que fazer se o display do meu sensor não ligar?

Se o display não acende, verifique primeiro se a tensão de alimentação de 18-30V DC está presente no conector M12 e se a polaridade está correta.

Por que o sensor está apresentando leituras instáveis?

Valores de medição erráticos ou fora da faixa geralmente indicam presença de ar no fluido ou falha na calibração do sensor de acordo com o fluido específico em uso.

Por que escolher este modelo em vez de um sensor de fluxo analógico comum?

Este modelo é ideal para aplicações de monitoramento de vazão onde a integração digital via IO-Link é necessária, diferenciando-se de sensores analógicos puramente mecânicos pela capacidade de diagnóstico e configuração remota.

Como decidir entre este sensor mecatrônico e um ultrassônico?

A escolha entre este modelo mecatrônico e um sensor ultrassônico depende da necessidade de partes móveis; o mecatrônico é robusto para fluidos com partículas, enquanto o ultrassônico evita qualquer obstrução no fluxo.

Quais cuidados devo ter ao instalar este sensor?

A instalação exige garantir que a tubulação esteja isenta de vibrações excessivas e que o torque aplicado na rosca G 1/2 seja compatível com a vedação especificada para evitar vazamentos.

Como funciona o fornecimento e a procedência deste componente?

A IFM Electronic Ltda. realiza o faturamento e a gestão logística, garantindo a procedência direta do fabricante sem intermediários desnecessários.

GLOSSÁRIO TÉCNICO

IO-Link

Protocolo de comunicação ponto a ponto que permite a troca de dados entre sensores e mestres (Ref.: IEC 61131-9).

Mecatrônico

Tecnologia de medição que combina componentes mecânicos (pistão/mola) com eletrônica de processamento de sinal (Ref.: IFM Data).

Inibidor de Refluxo

Dispositivo interno que evita que o fluido retorne através do sensor, mantendo a precisão da leitura (Ref.: Recursos SBG233).

Repetibilidade

Capacidade do instrumento de fornecer resultados consistentes em medições sucessivas sob as mesmas condições (Ref.: ± 1 % MEW).

IP67

Grau de proteção contra poeira e imersão temporária em água (Ref.: DIN EN 60529).
