Sensor de Vazão IFM SBG232 - Alta Precisão IO-Link

Pré-visualizar: SBG232 IFM - Sensor de Vazão IFM Monitoramento Industrial 0,3-15 l/min IO-Link

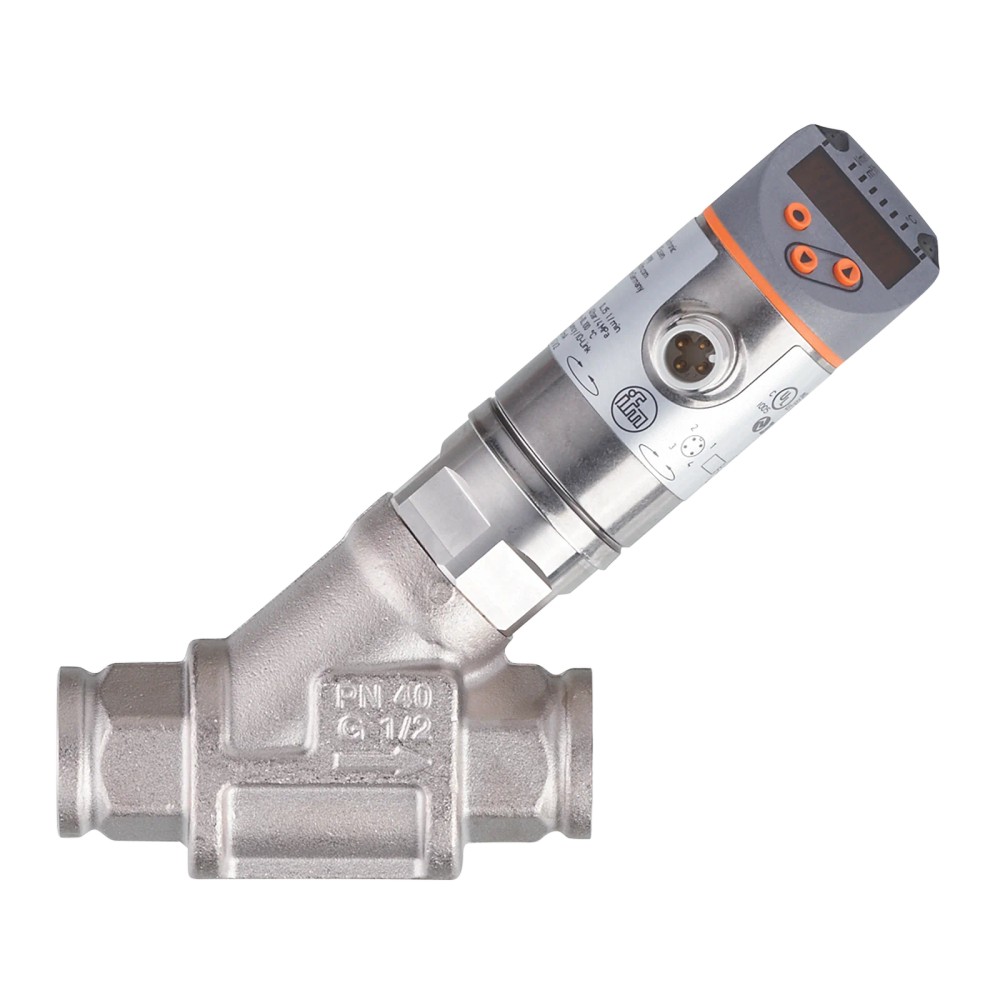

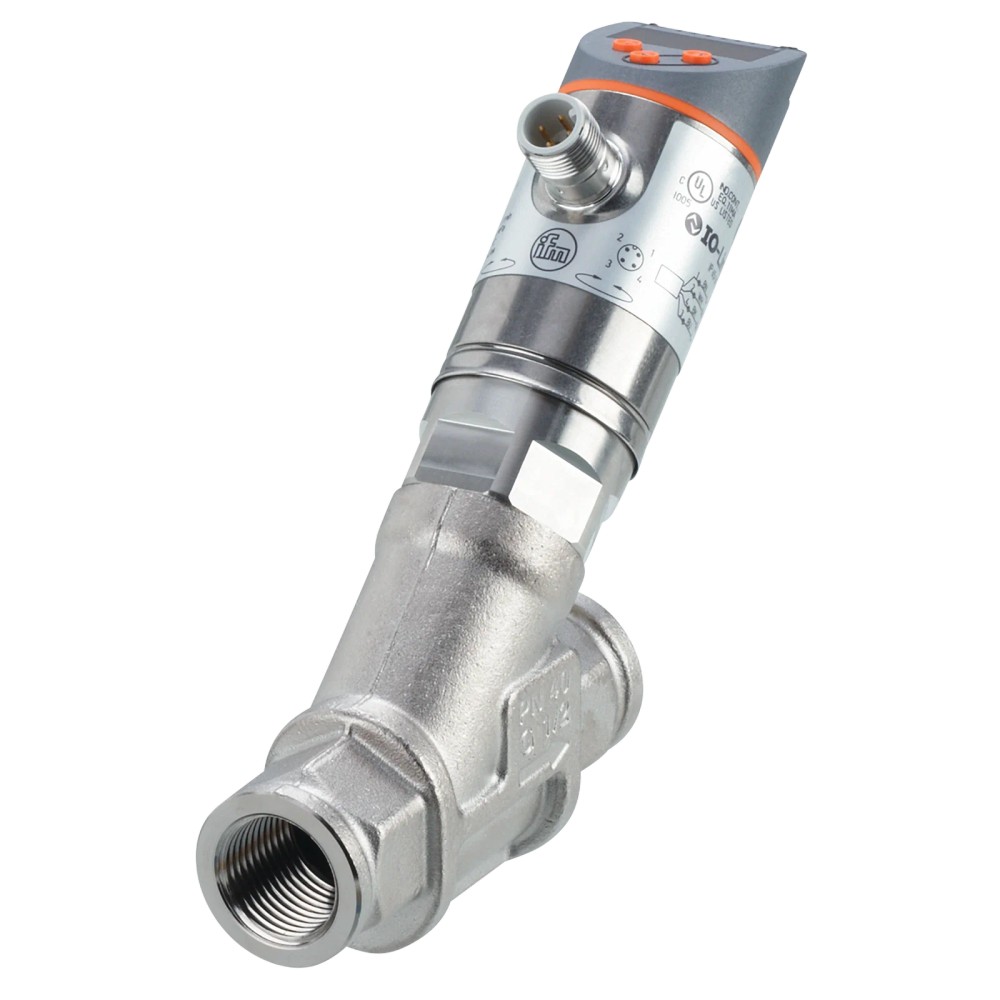

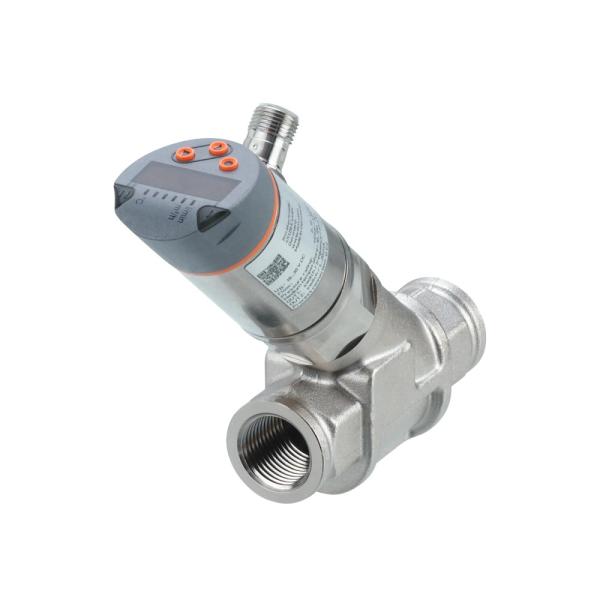

SBG232 IFM - Sensor de Vazão IFM Monitoramento Industrial 0,3-15 l/min IO-Link

Imagem meramente ilustrativa

R$ 3.872,64

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SBG232
EAN: 4021179289290
NCM do produto: 90261019

Destaques do Produto Faixa de vazão...mais

Fechar menu

Saiba mais sobre: "SBG232 IFM - Sensor de Vazão IFM Monitoramento Industrial 0,3-15 l/min IO-Link"

Destaques do Produto

Faixa de vazão

0,3...15 l/min

Fluido e temperatura

Fluidos líquidos; -10...100 °C

Pressão de operação

Até 40 bar

Conexão de processo

G 1/2, rosca interna

Comunicação

IO-Link 1.1; sinais configuráveis de comutação, analógico e frequência

Alimentação

18...30 V DC, SELV/PELV

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de vazão mecatrônico IFM SBG232, 0,3...15 l/min, IO-Link, display, conexão G 1/2 rosca interna

O IFM SBG232 é um sensor de vazão mecatrônico para monitorar fluidos líquidos em aplicações industriais. Mede vazões de 0,3 a 15 l/min e oferece sinais de comutação, analógico, frequência e IO-Link. Possui display, tempo de resposta rápido e conexão de processo G 1/2 com rosca interna.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor de vazão mecatrônico
Faixa de medição	0,3...15 l/min (0,018...0,9 m³/h)
Temperatura do fluido	-10...100 °C
Resistência à pressão	40 bar (4 MPa)
Conexão de processo	G 1/2, rosca interna
Sinais de saída	Comutação, analógico, frequência e IO-Link; configuráveis
Saída analógica	4...20 mA
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados
Grau de proteção	IP65; IP67
Tensão de operação	18...30 V DC, para SELV/PELV

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de vazão de fluidos líquidos em aplicações industriais, dentro da faixa de 0,3...15 l/min.
Aplicações com água, soluções de glicol ou refrigerantes lubrificantes, respeitando os limites de temperatura e pressão informados.
Instalações que utilizem conexão de processo G 1/2 rosca interna e alimentação de 18...30 V DC SELV/PELV.
Sistemas que possam utilizar IO-Link 1.1 ou os sinais configuráveis de comutação, analógico e frequência.

⚠ Considere outro se precisa de:

Aplicações com vazão abaixo de 0,3 l/min ou acima de 15 l/min, fora da faixa de medição especificada.
Fluidos com temperatura abaixo de -10 °C ou acima de 100 °C.
Condições de pressão de operação acima de 40 bar.
Instalações cujo ponto de conexão não seja compatível com G 1/2 rosca interna, sem um método de adaptação previamente validado.

APLICAÇÕES E USO

Aplicação comprovada: monitoramento de vazão em aplicações industriais com fluidos líquidos, incluindo água, soluções de glicol e refrigerantes lubrificantes, conforme substâncias listadas na ficha.
Uso condicionado: instalações com vazão entre 0,3 e 15 l/min, fluido entre -10 e 100 °C e pressão de até 40 bar; confirme também a compatibilidade química e de materiais com o fluido específico.
Possibilidade de integração: sistemas com IO-Link 1.1 ou sinais configuráveis de comutação, analógico e frequência; a compatibilidade com controlador e cabeamento deve ser validada na documentação elétrica.
Não é possível confirmar adequação a fluidos não listados ou condições fora dos limites publicados sem validação do fabricante.

COMO ESCOLHER

Antes de comprar o Sensor de vazão mecatrônico IFM SBG232, 0,3...15 l/min, IO-Link, display, conexão G 1/2 rosca interna, verifique estes pontos:

Escolha o SBG232 quando

A vazão necessária estiver entre 0,3 e 15 l/min, o fluido e as condições estiverem dentro dos limites especificados e a instalação exigir display, sinais configuráveis ou IO-Link.

Avalie outra faixa ou configuração quando

A vazão requerida estiver fora da faixa do SBG232 ou quando as exigências de processo, conexão elétrica ou comunicação não corresponderem aos dados do equipamento. Confirme os requisitos no datasheet e na documentação do fabricante antes de selecionar outro modelo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	SBG232	Código do produto e SKU informado no anúncio.
Marca	IFM	Fabricante indicado para o produto.
Tipo de sensor	Vazão; mecatrônico	Mede vazão e fornece sinais de monitoramento.
Aplicação indicada	Aplicações industriais	Descrição de aplicação informada na ficha.
Fluidos indicados	Fluidos líquidos; água; soluções de glicol; refrigerantes lubrificantes	Substâncias listadas para o produto.
Característica	Tempo de resposta rápido	Característica declarada na ficha, sem valor numérico de tempo.

Faixa de medição e processo
Alcance de medição	0,3...15 l/min (0,018...0,9 m³/h)	Faixa de vazão informada pelo fabricante.
Temperatura do fluido	-10...100 °C	Limites de temperatura especificados para o fluido.
Resistência à pressão	40 bar (4 MPa)	Limite de pressão especificado.
Pressão de ruptura mínima	160 bar	Valor mínimo de pressão de ruptura informado; não representa pressão de operação.
MAWP em aplicações segundo CRN	40 bar	Pressão máxima de trabalho informada para aplicações segundo CRN.
Conexão de processo	G 1/2, rosca interna	Interface mecânica de processo indicada no anúncio.

Dados elétricos e conexão
Tensão de operação	18...30 V DC, para SELV/PELV	Faixa de alimentação especificada.
Consumo de corrente	< 50 mA	Limite de consumo informado.
Conexão elétrica	1 x M12; codificação A; 4 contatos dourados	Tipo de conector e configuração descritos na ficha.
Classe de proteção	III	Classificação elétrica informada.
Proteção contra inversão de polaridade	Sim	Recurso elétrico declarado na ficha.

Saídas e sinais
Sinais de saída	Sinal de comutação; sinal analógico; sinal de frequência; IO-Link, configuráveis	Tipos de sinal listados como configuráveis.
Saídas digitais	2	Quantidade informada na ficha.
Saídas analógicas	1	Quantidade informada na ficha.
Corrente da saída analógica	4...20 mA	Faixa de corrente especificada para a saída analógica.

Comunicação
Interface	IO-Link	Interface de comunicação indicada para o sensor.
Revisão IO-Link	1.1	Revisão informada nos dados do produto.

Condições ambientais e proteção
Temperatura ambiente	0...60 °C	Faixa de temperatura ambiente de operação informada.
Temperatura de armazenamento	-15...80 °C	Faixa de armazenamento informada.
Grau de proteção	IP65; IP67	Graus de proteção declarados; a condição de instalação deve seguir a documentação do fabricante.
Retardo de prontidão	< 3 s	Tempo máximo informado até a prontidão.

Materiais
Materiais do produto	1.4404 (aço inoxidável / 316L); PBT+PC-GF30; PBT-GF20; PC; latão quimicamente niquelado	Materiais listados nos dados do produto.
Materiais em contato com o fluido	1.4401 (aço inoxidável / 316); 1.4404 (aço inoxidável / 316L); latão (2.0371); latão quimicamente niquelado; PPS; anel de vedação FKM	Materiais declarados para as partes em contato com o fluido.
Característica dos contatos	Contatos banhados a ouro	Característica especial informada.

Display e identificação
Display	Sim	A ficha informa display integrado.
SKU	SBG232	Identificador de compra informado no anúncio.
GTIN	4021179289290	Código global de identificação informado.
Part number do anúncio	SBG232	Part number da fonte primária do anúncio.
Peso	750 g	Peso informado nos atributos do catálogo.
MTTF	145 anos	Valor de MTTF informado no catálogo; não equivale a período de garantia.
NCM	9026.10.19	Classificação fiscal listada no catálogo.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1.

• Sinais configuráveis de comutação, analógico e frequência.

• Saída analógica de 4...20 mA.

Conexões

Elétrica Conector M12, codificação A, 4 contatos dourados. Alimentação de 18...30 V DC para SELV/PELV. Consumo de corrente inferior a 50 mA. A compatibilidade do cabo e do dispositivo de controle deve ser verificada pela pinagem e pelos requisitos elétricos no datasheet.

Processo Conexão de processo G 1/2, rosca interna. Compatibilidade mecânica depende de conexão correspondente e vedação adequada à instalação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Linha de líquido com vazão entre 0,3 e 15 l/min, temperatura entre -10 e 100 °C e pressão de até 40 bar.	✓	As condições informadas estão dentro dos limites de medição, temperatura e resistência à pressão especificados.
Rede de controle com mestre IO-Link compatível com revisão 1.1.	✓	O sensor informa interface IO-Link, revisão 1.1.
Instalação com conexão de processo G 1/2 rosca interna correspondente.	✓	A conexão de processo especificada para o produto é G 1/2 rosca interna.
Aplicação com vazão fora de 0,3...15 l/min ou temperatura fora de -10...100 °C.	✗	A condição excede a faixa de medição ou o limite térmico informado para o produto.
Aplicação com pressão de operação acima de 40 bar.	✗	A resistência à pressão especificada é 40 bar; não há base para indicar operação acima desse valor.

INSTALAÇÃO

Como instalar o Sensor de vazão mecatrônico IFM SBG232, 0,3...15 l/min, IO-Link, display, conexão G 1/2 rosca interna

Confirme que o fluido, a vazão, a temperatura e a pressão de processo estão dentro dos valores especificados para o sensor.
Verifique se a conexão da tubulação corresponde à conexão de processo G 1/2 rosca interna e se os materiais em contato são adequados ao fluido.
Instale o sensor na linha conforme as orientações mecânicas do datasheet; não há informação disponível nesta ficha sobre orientação ou trechos retos exigidos.
Conecte o M12 codificação A de 4 contatos ao cabo ou sistema compatível, respeitando a pinagem indicada na documentação do fabricante.
Alimente o sensor com 18...30 V DC em circuito SELV/PELV e selecione a interface ou os sinais de saída necessários conforme a configuração do sistema.
Após a montagem, verifique a vedação, a comunicação ou os sinais de saída e confirme a leitura durante a operação dentro dos limites especificados.

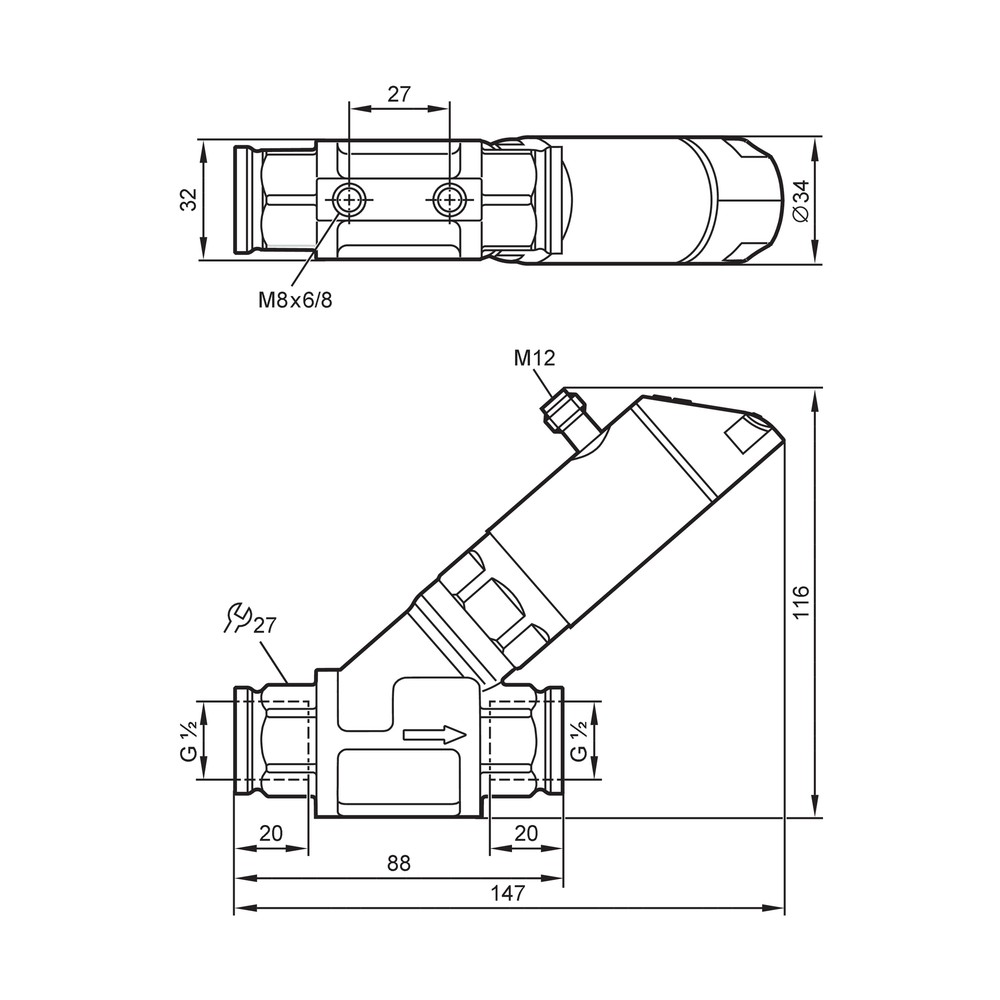

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não apresenta indicação ou comunicação após a instalação.	Alimentação ausente ou fora da faixa de 18...30 V DC, ligação elétrica incorreta ou incompatibilidade de pinagem.	Meça a tensão no conector e confira a ligação M12 codificação A de 4 contatos com o esquema elétrico do datasheet.
A leitura de vazão fica ausente ou fora da faixa esperada.	A vazão real pode estar abaixo de 0,3 l/min ou acima de 15 l/min, ou as condições de processo podem não corresponder à aplicação.	Compare a vazão medida por referência independente com a faixa especificada e confirme fluido, temperatura e pressão.
O sinal analógico não varia como esperado no controlador.	Configuração do sinal, ligação ou entrada do controlador incompatível com a saída de 4...20 mA.	Confirme a configuração da saída no sensor e verifique no circuito a corrente do sinal e a compatibilidade da entrada do controlador.
Há vazamento na conexão do processo após a montagem.	Conexão G 1/2 incompatível, montagem inadequada ou vedação não apropriada à instalação.	Despressurize a linha e inspecione a correspondência da rosca, a montagem e a vedação conforme as instruções do fabricante.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica IFM SBG232 em português (Datasheet) Desenho em escala IFM SBG232 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM SBG232 e para quem ele serve?

É um sensor mecatrônico de vazão para monitoramento industrial de fluidos líquidos. A ficha lista água, soluções de glicol e refrigerantes lubrificantes entre as substâncias de aplicação.

Quais sinais e comunicação o SBG232 oferece?

O produto oferece sinais configuráveis de comutação, analógico, frequência e IO-Link. A saída analógica é de 4...20 mA e a revisão IO-Link informada é 1.1.

O que acompanha o produto?

A ficha fornecida não informa acessórios ou itens incluídos na embalagem. Consulte o fornecedor para confirmar o conteúdo do fornecimento.

O SBG232 serve para vazões abaixo de 0,3 l/min ou acima de 15 l/min?

A faixa de medição informada é de 0,3 a 15 l/min. A ficha não especifica desempenho fora desses limites.

Posso usar o sensor com fluido acima de 100 °C ou pressão acima de 40 bar?

A temperatura do fluido especificada é de -10 a 100 °C e a resistência à pressão é de 40 bar. A ficha não valida operação além desses limites.

O display está apagado ou o sensor não comunica; o que verifico antes de substituir?

Verifique a alimentação de 18...30 V DC e a conexão M12, incluindo a pinagem conforme o datasheet. Para IO-Link, confirme também o mestre e a configuração da interface.

A leitura está instável ou não corresponde à vazão da linha; o que devo conferir?

Compare a vazão real com a faixa de 0,3...15 l/min e confirme se temperatura, fluido e pressão estão dentro dos limites. Verifique também a configuração do sinal e a ligação ao sistema de controle.

Quando escolher o SBG232 em vez de outro sensor de vazão?

Escolha-o quando a faixa de 0,3...15 l/min, a conexão G 1/2 rosca interna e as opções de sinais ou IO-Link atenderem ao projeto. Se a aplicação exigir faixa ou conexão diferente, compare com outro modelo usando o datasheet correspondente.

Preciso comprar um kit ou posso instalar o sensor como peça avulsa?

A ficha não identifica um kit nem lista acessórios incluídos; ela descreve o sensor SBG232. Confirme os componentes necessários para a instalação, como cabo e elementos de conexão, com base no projeto e na documentação.

Como devo conectar e colocar o sensor em operação?

Use alimentação de 18...30 V DC SELV/PELV e conexão elétrica M12 codificação A de 4 contatos, seguindo a pinagem do datasheet. Confirme antes da partida que o processo respeita os limites de vazão, temperatura e pressão.

GLOSSÁRIO TÉCNICO

Vazão

Volume de fluido que atravessa uma seção por unidade de tempo. (Ref.: Alcance de medição: 0,3...15 l/min)

IO-Link

Interface de comunicação indicada para troca de dados entre o sensor e um sistema compatível. (Ref.: Interface de comunicação: IO-Link; revisão 1.1)

Saída analógica 4...20 mA

Sinal de corrente analógico especificado para transmitir uma variável de processo ao sistema de controle. (Ref.: Corrente da saída analógica: 4...20 mA)

SELV/PELV

Classificações de circuitos de baixa tensão indicadas como condição para a alimentação do sensor. (Ref.: Tensão de operação: 18...30 V DC para SELV/PELV)

Grau de proteção IP

Classificação declarada para proteção do invólucro; a montagem deve respeitar as condições indicadas pelo fabricante. (Ref.: Grau de proteção: IP65; IP67)
