Sensor de Vazão IFM SB7257 - IO-Link 8-200L/min

Pré-visualizar: SB7257 IFM - Sensor Vazão IFM Controle fluxo 8-200L/min, IO-Link, 63bar

SB7257 IFM - Sensor Vazão IFM Controle fluxo 8-200L/min, IO-Link, 63bar

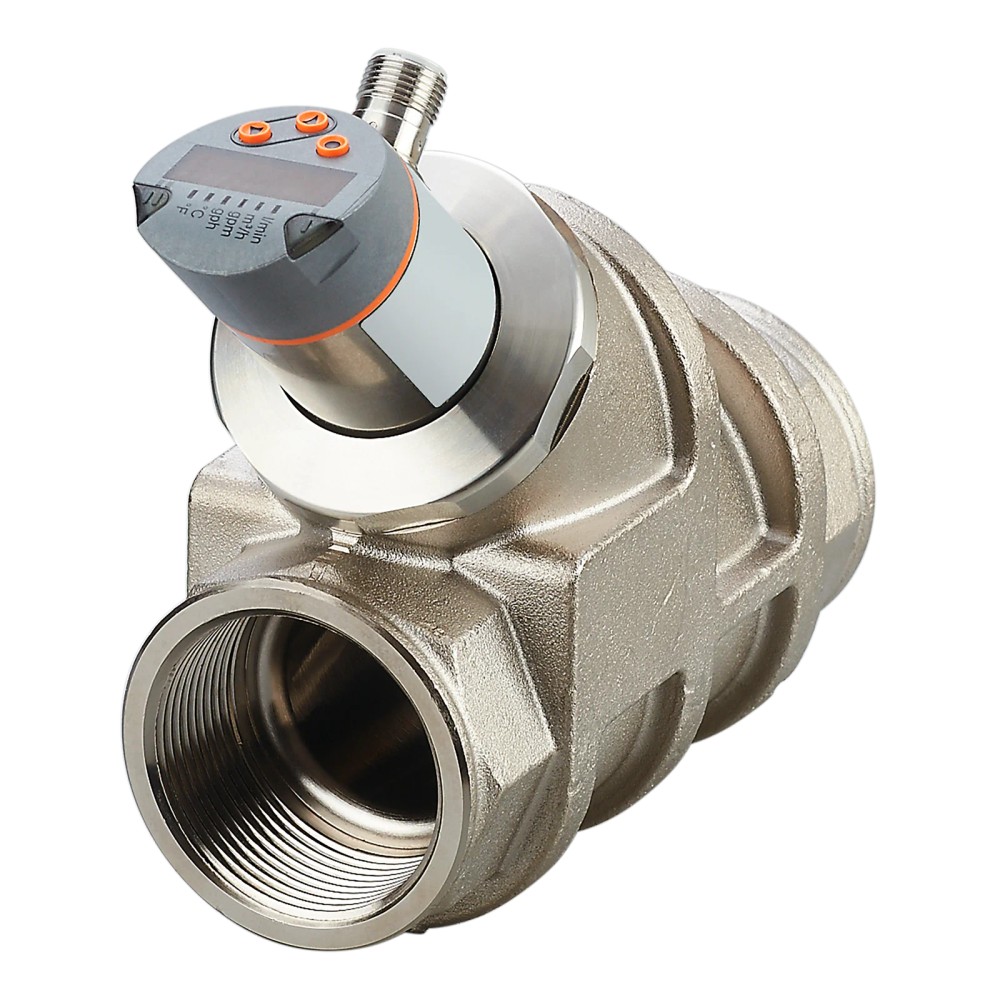

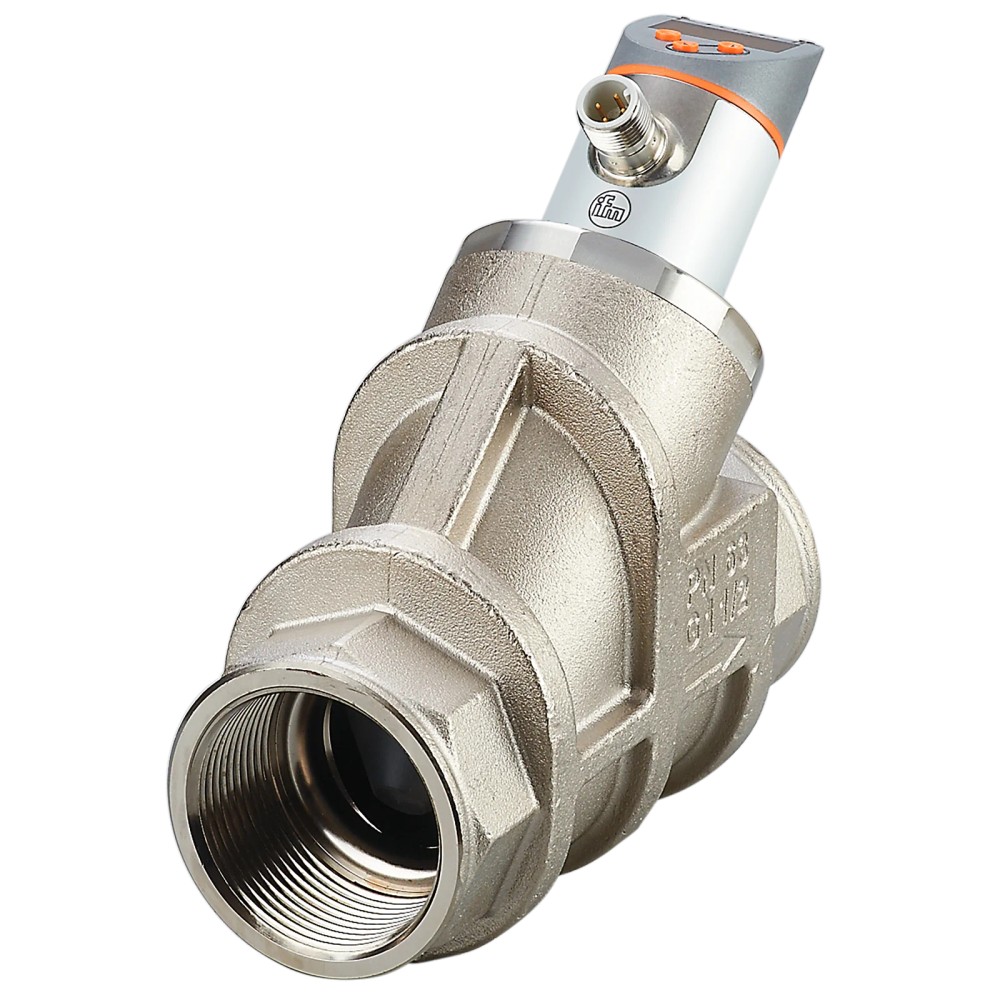

Imagem meramente ilustrativa

R$ 6.206,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SB7257
EAN: 4021179318716
NCM do produto: 90261029

Destaques do Produto Vazão medida 8...200...mais

Fechar menu

Saiba mais sobre: "SB7257 IFM - Sensor Vazão IFM Controle fluxo 8-200L/min, IO-Link, 63bar"

Destaques do Produto

Vazão medida

8...200 l/min

Conexão de processo

G 1 1/2, rosca interna

Comunicação

IO-Link, COM2 a 38,4 kBaud

Temperatura do fluido

-10...100 °C

Pressão máxima indicada

63 bar; 50 bar quando o fluido está acima de 70 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

A oferta informa venda pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

A oferta informa faturamento diretamente pelo fornecedor.

Logística do fabricante

A oferta informa gestão pelo fabricante, conforme disponibilidade.

Compra simplificada

A oferta informa compra a partir de uma unidade e atendimento pela Melhor Indústria.

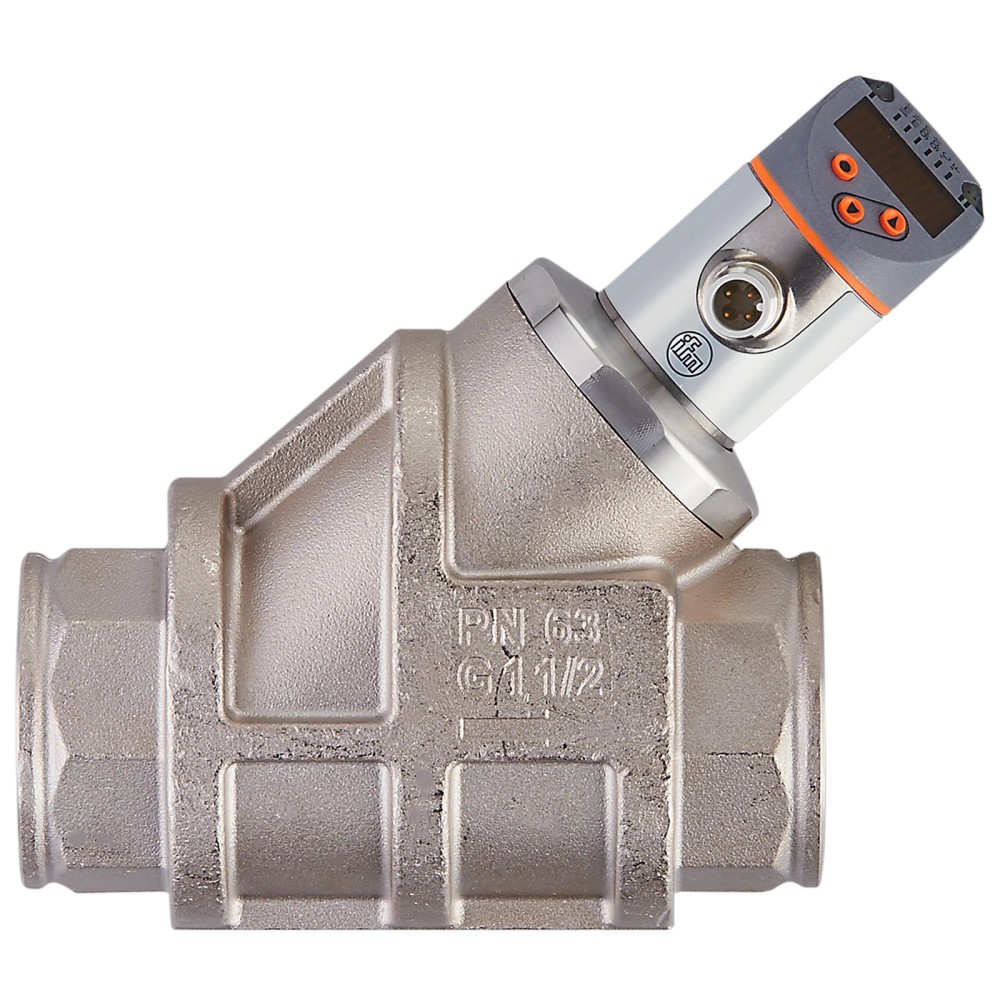

Sobre o Sensor de vazão IFM SB7257 com inibidor de refluxo, display e IO-Link, 8 a 200 l/min, conexão G 1 1/2 e resistência à pressão de 63 bar

O IFM SB7257 é um sensor mecatrônico para medir e monitorar a vazão de fluidos líquidos. É indicado para aplicações dentro da faixa de 8 a 200 l/min, com temperatura do fluido de -10 a 100 °C. Possui display, inibidor de refluxo e sinais de comutação, analógico, frequência e IO-Link. A conexão de processo é G 1 1/2 com rosca interna.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	SB7257
Tecnologia de medição	Mecatrônica
Alcance de medição de vazão	8...200 l/min
Temperatura do fluido	-10...100 °C
Resistência à pressão	63 bar; 50 bar para temperatura do fluido acima de 70 °C
Conexão de processo	G 1 1/2, rosca interna
Sinais de saída	Comutação, analógico 4...20 mA, frequência 0...10000 Hz e IO-Link
Conexão elétrica	1 x M12, codificação A, 4 contatos banhados a ouro
Grau de proteção	IP 65; IP 67
Display	6 LEDs verdes, 2 LEDs amarelos de status e exibição alfanumérica de 4 dígitos

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de vazão de fluidos líquidos em processos cuja faixa requerida esteja entre 8 e 200 l/min.
Aplicações com temperatura do fluido entre -10 e 100 °C, respeitando a redução da resistência à pressão para 50 bar acima de 70 °C.
Instalações que utilizem conexão de processo G 1 1/2 com rosca interna e necessitem de saída de comutação, analógica, de frequência ou IO-Link.

⚠ Considere outro se precisa de:

Não selecionar para vazões abaixo de 8 l/min ou acima de 200 l/min como faixa de medição requerida.
Não operar acima de 63 bar; para fluido acima de 70 °C, respeitar o limite de 50 bar informado.
Não presumir compatibilidade com conexões de processo diferentes de G 1 1/2 rosca interna sem verificar a adaptação mecânica necessária.

APLICAÇÕES E USO

Aplicação documentada para fluidos líquidos e óleos com viscosidade de 320 mm²/s a 40 °C; confirmar a compatibilidade química dos materiais molhados com o fluido específico.
Monitoramento de vazão em linha, quando o processo operar entre 8 e 200 l/min e utilizar a conexão G 1 1/2 rosca interna. Esta é uma aplicação inferida a partir das especificações, não uma aplicação específica identificada na ficha.
Uso com fluido entre -10 e 100 °C. A pressão permitida é de até 63 bar e passa a 50 bar quando a temperatura do fluido é superior a 70 °C.
Integração a sistemas de automação que aceitem sinais de comutação, 4...20 mA, frequência ou IO-Link COM2; validar alimentação, carga e configuração do controlador.

COMO ESCOLHER

Antes de comprar o Sensor de vazão IFM SB7257 com inibidor de refluxo, display e IO-Link, 8 a 200 l/min, conexão G 1 1/2 e resistência à pressão de 63 bar, verifique estes pontos:

Escolha o SB7257 quando

A faixa de processo estiver entre 8 e 200 l/min, a conexão requerida for G 1 1/2 rosca interna e a instalação precisar dos sinais de saída informados ou de IO-Link.

Avalie outra configuração quando

A vazão requerida estiver fora da faixa de medição, a conexão mecânica não corresponder à G 1 1/2 rosca interna ou a pressão exceder os limites especificados para a temperatura do fluido. Confirme os requisitos de sinal e alimentação no datasheet antes da substituição.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de sensor	Sensor de vazão mecatrônico	Tipo de produto informado para medição de vazão.
Funções e recursos	Inibidor de refluxo, display, sensor de fluxo mecatrônico, sinal de comutação, sinal analógico, sinal de frequência e IO-Link	Recursos declarados para o modelo.
Fluidos indicados	Fluidos líquidos; óleos com viscosidade de 320 mm²/s a 40 °C	Substâncias indicadas na ficha.

Faixa de medição
Alcance de medição de vazão	8...200 l/min; 0,48...12 m³/h; 130...3170 gph; 2,1...52,8 gpm	Faixa de medição especificada.
Escala do display para vazão	0...240 l/min; 0...14,4 m³/h; 0...3805 gph; 0...63,4 gpm	Escala de exibição; não substitui a faixa de medição.
Resolução de vazão	0,1 l/min; 0,01 m³/h; 1 gph; 0,1 gpm	Resolução indicada para a leitura de vazão.
Dinâmica de medição	1:50	Relação de dinâmica informada na ficha.

Precisão e desvios
Repetibilidade	± 1 % MEW	Valor de repetibilidade declarado; MEW é o valor final da faixa de medição.
Precisão do controle de fluxo	± 5 % MEW	Aplicável para Q > 1 l/min e temperatura do fluido de 20...70 °C.
Precisão da medição de temperatura	3 K	Condição declarada: 25 °C e Q > 1 l/min.
Derivação de temperatura	0,029 °C/K	Coeficiente de derivação informado.

Condições do processo
Temperatura do fluido	-10...100 °C	Limites de temperatura do fluido especificados.
Resistência à pressão	63 bar / 6,3 MPa	Limite indicado; para temperatura da substância acima de 70 °C, o limite é 50 bar / 5 MPa.
MAWP em aplicações segundo CRN	78 bar / 7,8 MPa	Valor indicado especificamente para aplicações segundo CRN; observar os demais limites de operação aplicáveis.
Materiais em contato com o fluido	1.4401 (aço inoxidável / 316); 1.4404 (aço inoxidável / 316L); latão (2.0371); latão quimicamente niquelado; PPS; anel de vedação FKM	Materiais molhados declarados pelo fabricante.

Dados elétricos
Tensão de operação	18...30 V DC	Para SELV/PELV; supply class 2 conforme cULus.
Consumo de corrente	< 50 mA	Consumo declarado.
Classe de proteção elétrica	III	Classe de proteção especificada.
Proteção contra sobrecarga	Sim	Recurso declarado na ficha.
Proteção contra curto-circuitos	Sim	Recurso declarado na ficha.
Proteção contra inversão de polaridade	Sim	Recurso declarado na ficha.

Saídas
Saídas totais	2	Quantidade total declarada.
Função de saída	Abertura/fechamento, parametrizável	Função de saída configurável conforme ficha.
Sinal analógico	4...20 mA	Faixa do sinal de saída analógica.
Frequência de saída	0...10000 Hz	Faixa de frequência especificada.
Frequência no ponto final	10...10000 Hz	Faixa informada para frequência no ponto final.
Carga máxima	500 Ω	Carga máxima declarada.
Carga de corrente máxima por saída	150 mA (200: até 60 °C; 250: até 40 °C)	Valores e condições transcritos conforme ficha; validar a interpretação das referências 200 e 250 no datasheet.
Queda de tensão máxima da saída de comutação DC	2 V	Valor máximo especificado para a saída de comutação DC.
Ciclos de comutação mecânica	10 milhões	Quantidade declarada de ciclos.

Interfaces e ligação elétrica
Interface de comunicação	IO-Link, COM2, 38,4 kBaud	Interface e taxa de transferência informadas.
Revisão IO-Link	1.1	Revisão declarada.
Padrão SDCI	IEC 61131-9 CDV	Padrão indicado na ficha.
Conexão elétrica	1 x M12, codificação A, 4 contatos banhados a ouro	Tipo de conector e contatos especificados.

Tempos de reação
Tempo de resposta	0,01 s	Tempo informado na ficha.
Retardo de prontidão	< 3 s	Tempo máximo informado até prontidão.

Condições ambientais e proteção
Temperatura ambiente	0...60 °C	Faixa de temperatura ambiente de operação indicada.
Temperatura de armazenamento	-15...80 °C	Faixa de armazenamento informada.
Grau de proteção	IP 65; IP 67	Graus declarados; observar condições de montagem e conexão especificadas pelo fabricante.

Dados mecânicos
Conexão de processo	G 1 1/2, rosca interna	Conexão mecânica especificada.
Materiais do produto	1.4404 (aço inoxidável / 316L); PBT+PC-GF30; PBT-GF20; PC; latão quimicamente niquelado	Materiais listados para o produto; a ficha também discrimina separadamente os materiais em contato com o fluido.
Peso	2810,2 g	Valor de peso informado no conjunto de atributos.
MTTF	145 anos	Valor declarado na ficha; não representa garantia de vida útil em qualquer condição.

Display e elementos de operação
Elementos indicadores	6 LEDs verdes; 2 LEDs amarelos para status de chaveamento; exibição alfanumérica vermelho/verde de 4 dígitos	Configuração do display informada.

COMPATIBILIDADE

Comunicação

• IO-Link, COM2 a 38,4 kBaud, revisão 1.1; padrão SDCI IEC 61131-9 CDV.

• Sinais disponíveis: comutação, analógico de 4...20 mA e frequência de 0...10000 Hz.

Conexões

Elétrica 1 conector M12, codificação A, 4 contatos banhados a ouro. Alimentação de 18...30 V DC, para SELV/PELV; consumo de corrente inferior a 50 mA. Verificar pinagem e ligação no datasheet antes de energizar.

Processo Conexão de processo G 1 1/2, rosca interna. A compatibilidade mecânica depende da conexão correspondente no sistema; não há adaptadores especificados nesta ficha.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Processo com fluido líquido, vazão de 8...200 l/min, temperatura de -10...100 °C e conexão G 1 1/2 rosca interna.	✓	As condições estão dentro das faixas e da conexão indicadas; respeitar o limite de pressão dependente da temperatura.
Integração com mestre IO-Link compatível com COM2, 38,4 kBaud, revisão 1.1.	✓	A ficha declara interface IO-Link com esses parâmetros; confirmar configuração do mestre e pinagem elétrica.
Processo que exige vazão abaixo de 8 l/min ou acima de 200 l/min.	✗	A condição está fora do alcance de medição especificado.
Instalação com pressão superior a 63 bar, ou superior a 50 bar quando o fluido está acima de 70 °C.	✗	A pressão ultrapassa o limite informado para a condição de temperatura correspondente.
Tubulação com conexão de processo diferente de G 1 1/2 rosca interna, sem adaptação validada.	✗	A conexão não corresponde à especificação mecânica do sensor; a ficha não informa adaptadores compatíveis.

INSTALAÇÃO

Como instalar o Sensor de vazão IFM SB7257 com inibidor de refluxo, display e IO-Link, 8 a 200 l/min, conexão G 1 1/2 e resistência à pressão de 63 bar

Confirme que a conexão de processo da tubulação corresponde a G 1 1/2 rosca interna e que a instalação atende aos limites de vazão, temperatura e pressão.
Verifique no datasheet as condições de montagem e orientação requeridas; não presuma orientação de instalação não especificada nesta ficha.
Instale o sensor na linha de processo sem exceder os limites de pressão aplicáveis à temperatura do fluido.
Conecte o cabo ao conector M12, codificação A, e confira a pinagem no datasheet antes de energizar.
Alimente o equipamento com 18...30 V DC, utilizando as condições SELV/PELV indicadas pelo fabricante.
Configure a saída necessária — comutação, 4...20 mA, frequência ou IO-Link — e valide a leitura e o estado do display durante a partida.

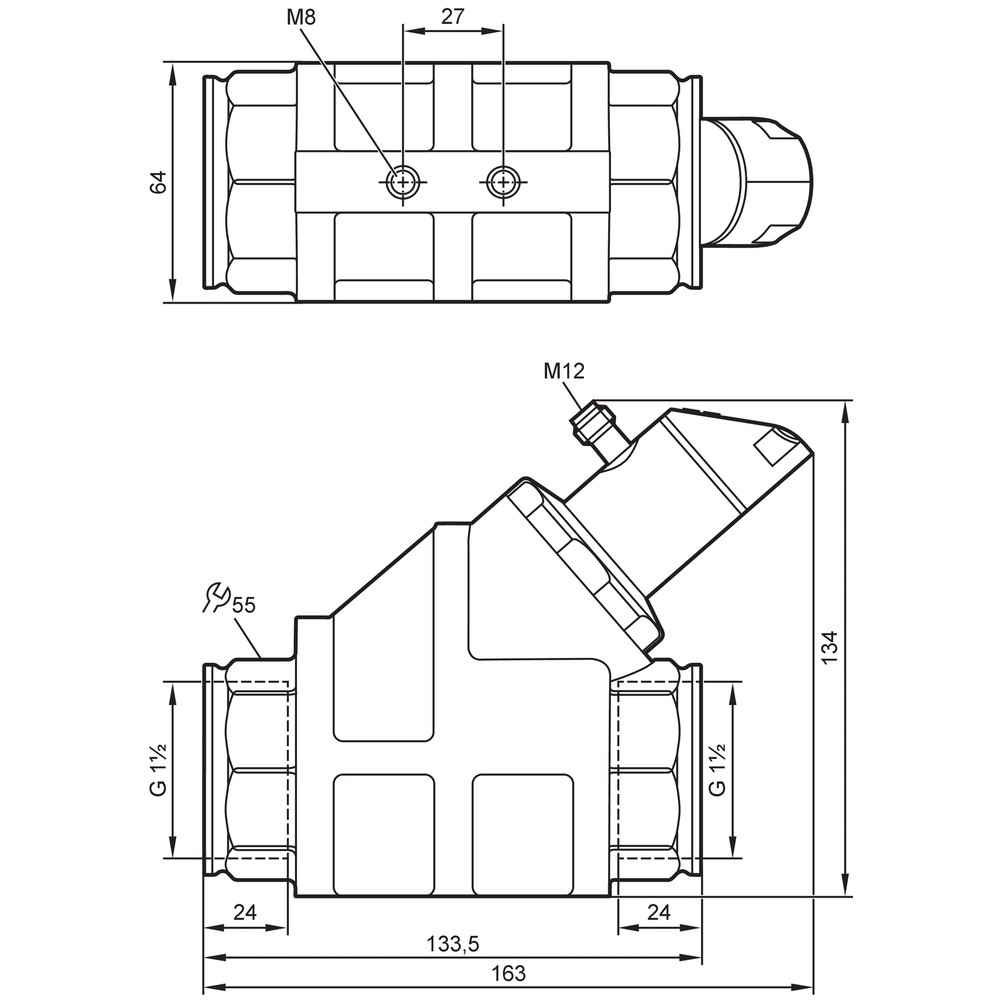

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O display não apresenta leitura após a energização.	Alimentação ausente ou fora da faixa de operação; conexão M12 ou ligação elétrica incorreta.	Meça a alimentação e confirme que está entre 18 e 30 V DC; inspecione a conexão e consulte a pinagem no datasheet.
A leitura de vazão fica fora da faixa esperada.	Vazão real fora do alcance de medição ou condições de processo diferentes das condições usadas para avaliar a precisão.	Compare a vazão do processo com a faixa de 8...200 l/min e confira temperatura e condições de medição aplicáveis à precisão declarada.
A saída analógica não corresponde à leitura esperada pelo controlador.	Configuração ou ligação do sinal incompatível com a entrada do sistema, ou carga superior a 500 Ω.	Confirme a configuração da saída, o tipo de entrada do controlador e a carga conectada; compare com os dados elétricos do datasheet.
A medição ou o funcionamento é interrompido em processo pressurizado e aquecido.	Pressão acima do limite permitido para a temperatura do fluido.	Registre simultaneamente a pressão e a temperatura do fluido; acima de 70 °C, verifique o limite de 50 bar.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica IFM SB7257 em português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM SB7257 e para que tipo de processo serve?

É um sensor mecatrônico de vazão com display e inibidor de refluxo. A ficha indica fluidos líquidos e óleos com viscosidade de 320 mm²/s a 40 °C.

Quais sinais e protocolo posso usar para integrar o sensor?

O SB7257 oferece sinais de comutação, analógico de 4...20 mA, frequência e IO-Link. A interface IO-Link é COM2 a 38,4 kBaud, revisão 1.1.

O que acompanha o produto?

A ficha fornecida não especifica acessórios ou itens incluídos. Confirme o conteúdo de fornecimento com o vendedor antes da compra.

Este modelo serve para vazão abaixo de 8 l/min ou acima de 200 l/min?

Não como aplicação dentro da faixa de medição especificada: o alcance é de 8...200 l/min. A ficha não informa desempenho fora desses limites.

Posso instalar o SB7257 em qualquer tipo de conexão de tubulação?

A conexão de processo informada é G 1 1/2 com rosca interna. Para outra conexão, é necessário validar a adaptação mecânica; a ficha não lista adaptadores.

O display acende, mas a leitura de vazão parece incorreta; o que verifico?

Verifique primeiro se a vazão está entre 8 e 200 l/min e se as condições de processo estão dentro dos limites aplicáveis. Confira também a configuração e compare a instalação com as instruções do datasheet.

A saída 4...20 mA não está sendo lida pelo controlador; preciso trocar o sensor?

Não necessariamente: antes, confira a ligação, a configuração da saída e a compatibilidade da entrada do controlador. Verifique também se a carga conectada não excede 500 Ω.

Como decidir entre este sensor e outro modelo?

Escolha o SB7257 quando a vazão, a temperatura, a pressão e a conexão de processo estiverem dentro dos limites especificados e os sinais disponíveis atenderem ao sistema. Se algum requisito ficar fora desses limites, compare com um modelo cuja ficha cubra essa condição.

Que cuidados devo tomar na instalação elétrica?

Use alimentação de 18...30 V DC e conexão M12 codificação A. Consulte o datasheet para confirmar a pinagem antes de energizar, pois a ficha resumida não detalha os pinos.

Qual é a procedência ou a garantia deste produto?

A ficha técnica não informa condições de garantia. A oferta identifica a IFM ELECTRONIC LTDA. como fornecedora; confirme com o vendedor os dados comerciais e de procedência aplicáveis ao pedido.

GLOSSÁRIO TÉCNICO

MEW

Valor final da faixa de medição usado como referência para expressar repetibilidade e precisão. (Ref.: repetibilidade ± 1 % MEW; precisão do controle de fluxo ± 5 % MEW.)

IO-Link COM2

Interface de comunicação IO-Link com taxa de transferência de 38,4 kBaud. (Ref.: interface de comunicação do SB7257.)

Saída analógica 4...20 mA

Sinal de corrente informado para transmitir uma variável medida ao sistema de controle. (Ref.: corrente da saída analógica.)

Grau de proteção IP

Classificação de proteção do invólucro declarada pelo fabricante; a ficha informa IP 65 e IP 67. (Ref.: grau de proteção.)

Inibidor de refluxo

Recurso listado no produto para inibir refluxo; a ficha fornecida não detalha seu princípio de funcionamento. (Ref.: recursos do SB7257.)
