Sensor de Vazão IFM SB7256 - Alta Precisão IO-Link

Pré-visualizar: SB7256 IFM - Sensor de Vazão IFM com Display Monitoramento de fluidos 4-100 l/min, IO-Link, G 1 1/2

SB7256 IFM - Sensor de Vazão IFM com Display Monitoramento de fluidos 4-100 l/min, IO-Link, G 1 1/2

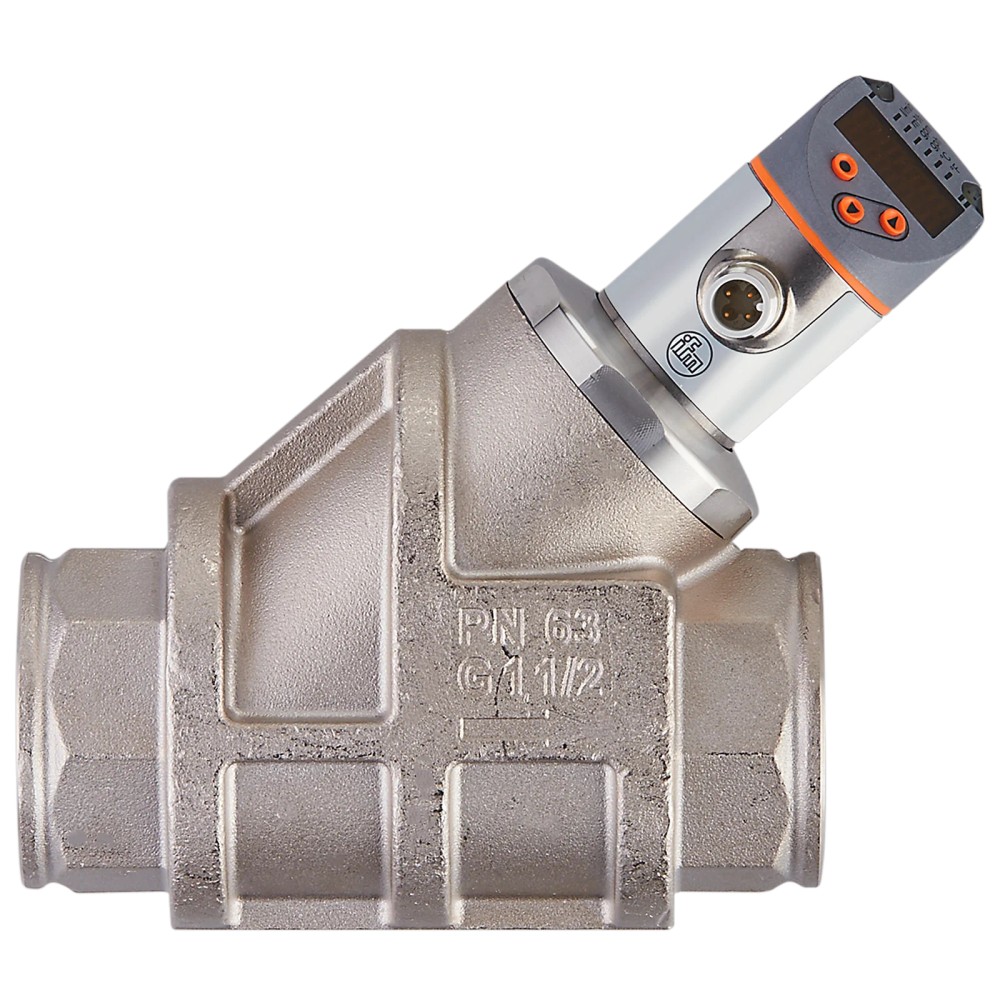

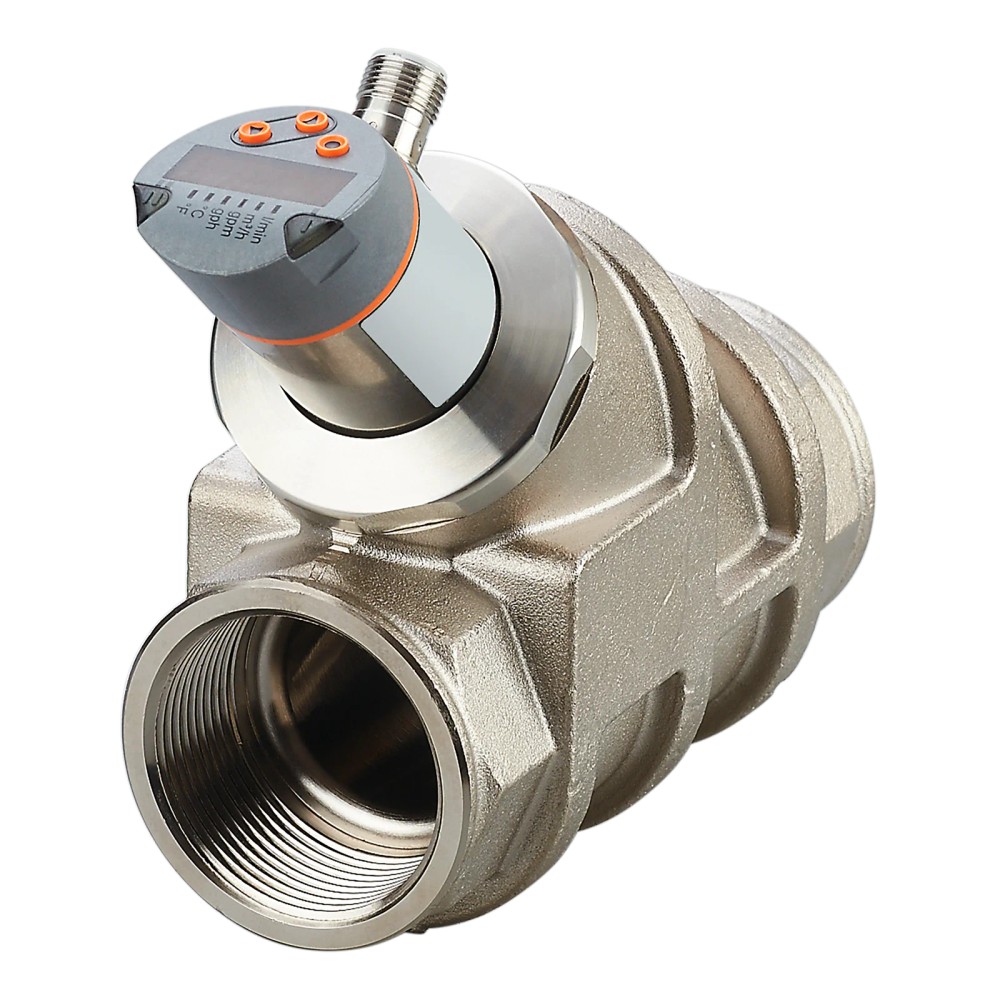

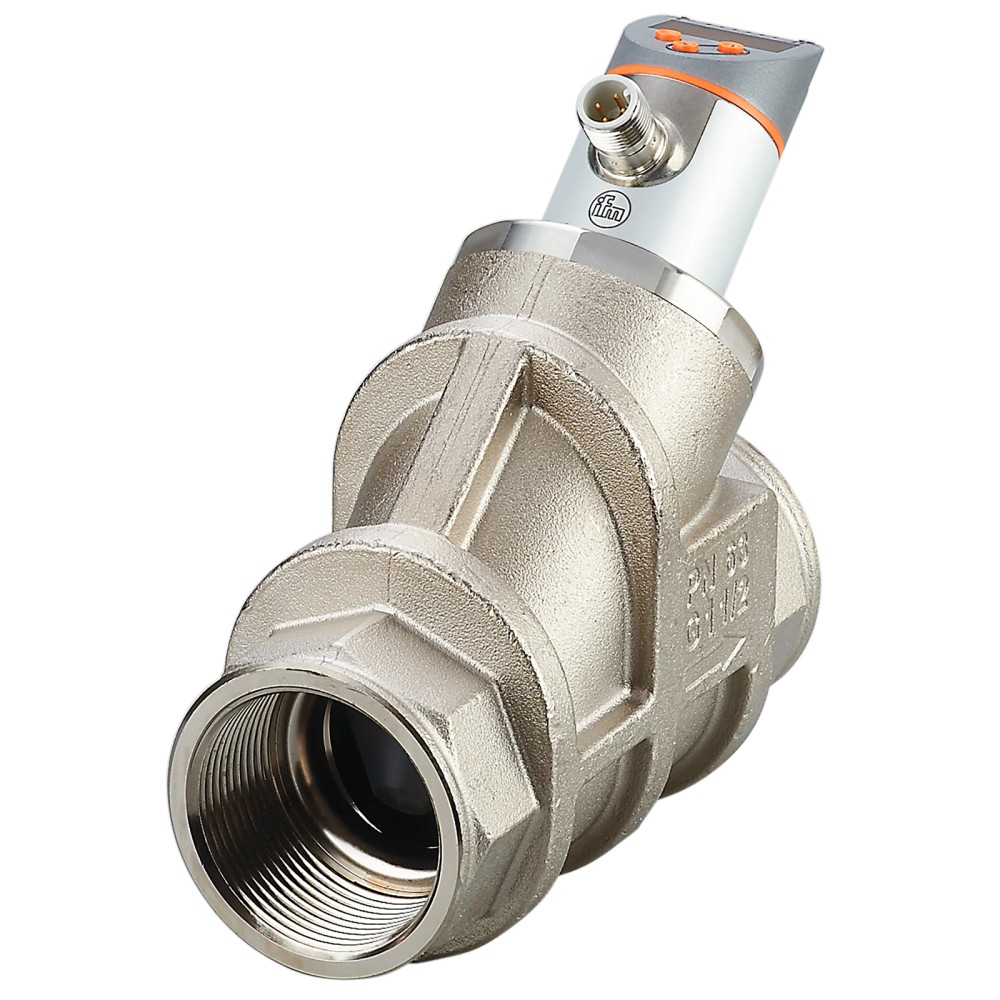

Imagem meramente ilustrativa

R$ 6.206,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SB7256
EAN: 4021179324564
NCM do produto: 90261019

Destaques do Produto Faixa de vazão 4 a...mais

Fechar menu

Saiba mais sobre: "SB7256 IFM - Sensor de Vazão IFM com Display Monitoramento de fluidos 4-100 l/min, IO-Link, G 1 1/2"

Destaques do Produto

Faixa de vazão

4 a 100 l/min

Conexão de processo

G 1 1/2, rosca interna

Temperatura do fluido

-10 a 100 °C

Pressão

Resistência à pressão de 63 bar

Interface

IO-Link 1.1; também possui sinais de comutação, analógico e de frequência

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Vazão IFM SB7256 com Display, Inibidor de Refluxo, IO-Link, 4 a 100 l/min, conexão G 1 1/2 rosca interna

O IFM SB7256 é um sensor mecatrônico para monitorar a vazão de fluidos líquidos. Mede de 4 a 100 l/min e oferece display, inibidor de refluxo e saídas de comutação, analógica, de frequência e IO-Link. A conexão de processo é G 1 1/2 com rosca interna, e a temperatura do fluido permitida é de -10 a 100 °C.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	SB7256
Função	Sensor de vazão mecatrônico com display e inibidor de refluxo
Faixa de medição	4 a 100 l/min
Temperatura do fluido	-10 a 100 °C
Resistência à pressão	63 bar
Conexão de processo	G 1 1/2, rosca interna
Sinais de saída	Comutação, analógico, frequência e IO-Link
Alimentação	18 a 30 V DC
Conexão elétrica	1 x M12, codificação A, 4 contatos
Grau de proteção	IP 65 e IP 67

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de vazão de fluidos líquidos em linhas cujo ponto de operação esteja dentro da faixa de 4 a 100 l/min.
Aplicações com fluido entre -10 e 100 °C e pressão dentro da resistência indicada de 63 bar.
Instalações que disponham de conexão de processo G 1 1/2 rosca interna e alimentação de 18 a 30 V DC.
Sistemas que utilizem sinal de comutação, saída analógica de 4 a 20 mA, frequência ou IO-Link.

⚠ Considere outro se precisa de:

Não selecionar para vazões abaixo de 4 l/min ou acima de 100 l/min como faixa de medição especificada.
Não utilizar com fluido fora da faixa de -10 a 100 °C ou em pressão superior à resistência indicada de 63 bar.
Não especificar para conexão de processo diferente de G 1 1/2 rosca interna sem confirmar adaptação mecânica e vedação adequadas.
Não selecionar se a instalação exigir alimentação fora de 18 a 30 V DC.

APLICAÇÕES E USO

Aplicação documentada: monitoramento de fluidos líquidos, conforme a indicação de meios da ficha; respeite a faixa de medição de 4 a 100 l/min e a temperatura do fluido de -10 a 100 °C.
Aplicação documentada: monitoramento de óleos com viscosidade de 320 mm²/s a 40 °C, conforme condição informada; valide o ponto de operação dentro da faixa de medição.
Possibilidade de integração: sistemas com IO-Link 1.1, desde que o mestre e a configuração sejam compatíveis; a ficha não identifica modelos de mestre específicos.
Possibilidade de integração: sistemas de controle que aceitem saída analógica de 4 a 20 mA, sinal de frequência de 0 a 10.000 Hz ou sinal de comutação; confirme os requisitos da entrada receptora.
Limitações: conexão de processo G 1 1/2 rosca interna, alimentação de 18 a 30 V DC, temperatura do fluido de -10 a 100 °C e resistência à pressão indicada de 63 bar. A ficha não especifica compatibilidade com dispositivos ou controladores de modelos particulares.

COMO ESCOLHER

Antes de comprar o Sensor de Vazão IFM SB7256 com Display, Inibidor de Refluxo, IO-Link, 4 a 100 l/min, conexão G 1 1/2 rosca interna, verifique estes pontos:

Escolha o SB7256 quando

A vazão esperada estiver entre 4 e 100 l/min, o fluido operar entre -10 e 100 °C e a linha aceitar conexão G 1 1/2 rosca interna. Confirme também que a pressão não excede 63 bar e que a alimentação disponível é de 18 a 30 V DC.

Busque outra especificação quando

A vazão necessária estiver fora da faixa de medição, a conexão de processo não corresponder a G 1 1/2 rosca interna ou as condições de temperatura, pressão e alimentação excederem os limites informados. A ficha não identifica modelos alternativos; consulte o catálogo IFM para selecionar outro sensor.

ESPECIFICAÇÕES TÉCNICAS

Identificação e função
Fabricante	IFM / ifm electronic	Identificação informada para o produto.
Modelo e SKU	SB7256	Código do sensor neste anúncio.
GTIN	4021179324564	Identificador comercial informado.
Função	Sensor de vazão mecatrônico com display e inibidor de refluxo	Descrição funcional do produto.
Categoria	Sensor de vazão	Classificação do produto.
NCM	9026.10.19	Código fiscal informado na ficha.
Certificação	cULus; Aprovação UL I007, Arquivo UL E174189	Certificação indicada nos dados do produto.

Área de aplicação e fluidos
Meios indicados	Fluidos líquidos; óleos com viscosidade de 320 mm²/s a 40 °C	Tipos de meio e condição de viscosidade explicitamente informados.
Temperatura do fluido	-10 a 100 °C	Faixa indicada para o fluido em processo.
Inibidor de refluxo	Integrado	Recurso informado na descrição do produto.

Faixa de medição
Vazão	4 a 100 l/min	Faixa de medição indicada.
Vazão equivalente	0,24 a 6 m³/h; 64 a 1.586 gph; 1,05 a 26,4 gpm	Conversões de unidade informadas na ficha.

Precisão e desvios
Precisão da vazão	± 5 % MEW	Valor especificado; MEW conforme designação do fabricante.
Repetibilidade	± 1 % MEW	Valor especificado; MEW conforme designação do fabricante.

Tempos de reação
Tempo de resposta	0,01 s	Tempo especificado para a resposta do sensor.
Retardo de prontidão	Menor que 3 s	Tempo informado até o estado de prontidão.

Dados elétricos
Alimentação	18 a 30 V DC	Faixa de tensão de operação informada.
Consumo de corrente	Menor que 50 mA	Consumo informado para o dispositivo.
Categoria de isolamento	III	Categoria indicada na ficha.
Proteção contra inversão de polaridade	Sim	Recurso de proteção informado.
Proteção contra sobrecarga	Sim	Recurso de proteção informado.
Proteção contra curto-circuito	Sim	Recurso de proteção informado.

Saídas e sinais
Tipos de sinal	Comutação, analógico, frequência e IO-Link	Tipos de sinal especificados para o sensor.
Número total de saídas	2	Quantidade informada na ficha; consulte a documentação para configuração e atribuição.
Saída analógica	4 a 20 mA	Faixa de corrente especificada para a saída analógica.
Saída de frequência	0 a 10.000 Hz	Faixa especificada para o sinal de frequência.
Carga máxima	500 Ω	Carga máxima informada.
Carga máxima de corrente da saída	150 mA	Limite de corrente informado para a saída.
Queda de tensão da saída DC	2 V	Valor informado para a saída DC.
Ciclos de comutação mecânica	10 milhões	Quantidade de ciclos informada na ficha.

Interfaces e conexão elétrica
IO-Link	Revisão 1.1	Versão da interface de comunicação informada.
Padrão IO-Link	IEC 61131-9 CDV	Referência de padrão indicada nos dados.
Conexão elétrica	1 x M12, codificação A, 4 contatos	Conector elétrico especificado.
Contatos	Banhados a ouro	Característica especial informada para os contatos.

Condições ambientais e proteção
Grau de proteção	IP 65; IP 67	Graus de proteção informados para o produto.
Temperatura ambiente	0 a 60 °C	Faixa de temperatura ambiente especificada.
Temperatura de armazenamento	-15 a 80 °C	Faixa de armazenamento indicada.

Dados mecânicos e de processo
Conexão de processo	G 1 1/2, rosca interna	Tipo e dimensão de conexão informados.
Resistência à pressão	63 bar (6,3 MPa)	Resistência à pressão indicada no anúncio e nos atributos principais.
MAWP/CRN	78 bar (7,8 MPa)	Valor adicional identificado nos atributos importados; não substitui a resistência à pressão de 63 bar indicada nos dados principais. Confirme a condição aplicável no datasheet.
Materiais do produto	1.4404 (aço inoxidável/316L); PBT+PC-GF30; PBT-GF20; PC; latão quimicamente niquelado	Materiais informados para os componentes do produto.
Materiais em contato com o fluido	1.4401 (aço inoxidável/316); 1.4404 (aço inoxidável/316L); latão (2.0371); latão quimicamente niquelado; PPS; anel de vedação FKM	Materiais indicados para contato com o fluido.
Peso	2.803,4 g	Peso indicado no conjunto de atributos do produto.

Display e elementos de operação
Display	Presente	Display indicado entre os recursos do produto; a ficha fornecida não detalha seus elementos ou parâmetros de visualização.

COMPATIBILIDADE

Comunicação

• IO-Link 1.1

• Sinal de comutação

• Sinal analógico de 4 a 20 mA

• Sinal de frequência de 0 a 10.000 Hz

Conexões

Elétrica 1 x M12, codificação A, 4 contatos banhados a ouro. Alimentação de 18 a 30 V DC. Verifique a pinagem e o esquema de ligação na documentação do fabricante antes de energizar.

Processo G 1 1/2, rosca interna. A conexão mecânica não determina compatibilidade elétrica; verifique separadamente o conector M12, a alimentação e o tipo de sinal requerido pelo sistema.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Linha com conexão G 1 1/2 rosca interna e fluido dentro das condições especificadas	✓	A geometria de conexão e as condições de fluido correspondem aos dados informados para o produto; confirme a instalação e a vedação conforme documentação do fabricante.
Sistema de aquisição com IO-Link 1.1	✓	O sensor informa interface IO-Link, revisão 1.1. A ficha não fornece IODD nem detalhes de configuração do mestre.
Entrada analógica compatível com sinal de 4 a 20 mA	✓	A saída analógica especificada é de 4 a 20 mA; confirme a compatibilidade elétrica do canal receptor.
Controlador que recebe frequência de até 10.000 Hz	✓	A faixa especificada para a saída de frequência é de 0 a 10.000 Hz; confirme os parâmetros de entrada do controlador.
Ponto de operação abaixo de 4 l/min ou acima de 100 l/min	✗	O ponto de operação está fora da faixa de medição indicada de 4 a 100 l/min.
Aplicação que exige temperatura do fluido menor que -10 °C ou maior que 100 °C	✗	A condição excede os limites de temperatura do fluido especificados.
Instalação com alimentação fora de 18 a 30 V DC	✗	A alimentação indicada para o produto é de 18 a 30 V DC.

INSTALAÇÃO

Como instalar o Sensor de Vazão IFM SB7256 com Display, Inibidor de Refluxo, IO-Link, 4 a 100 l/min, conexão G 1 1/2 rosca interna

Confirme que a faixa de vazão prevista está entre 4 e 100 l/min e que o fluido e as condições de pressão e temperatura correspondem aos limites da ficha.
Verifique se a linha possui conexão de processo G 1 1/2 rosca interna e se os materiais em contato com o fluido são compatíveis com o meio da aplicação.
Instale o sensor na linha conforme as instruções e orientações do datasheet do fabricante; a ficha fornecida não detalha posição ou comprimento de trechos retos.
Conecte o conector M12 de codificação A, 4 contatos, consultando o esquema elétrico do datasheet antes de realizar a ligação.
Alimente o dispositivo somente dentro da faixa especificada de 18 a 30 V DC e confirme a compatibilidade elétrica das entradas do controlador com o sinal escolhido.
Após a energização, confira a indicação no display e valide a leitura e o sinal de saída no sistema; use o datasheet para configuração e comissionamento.

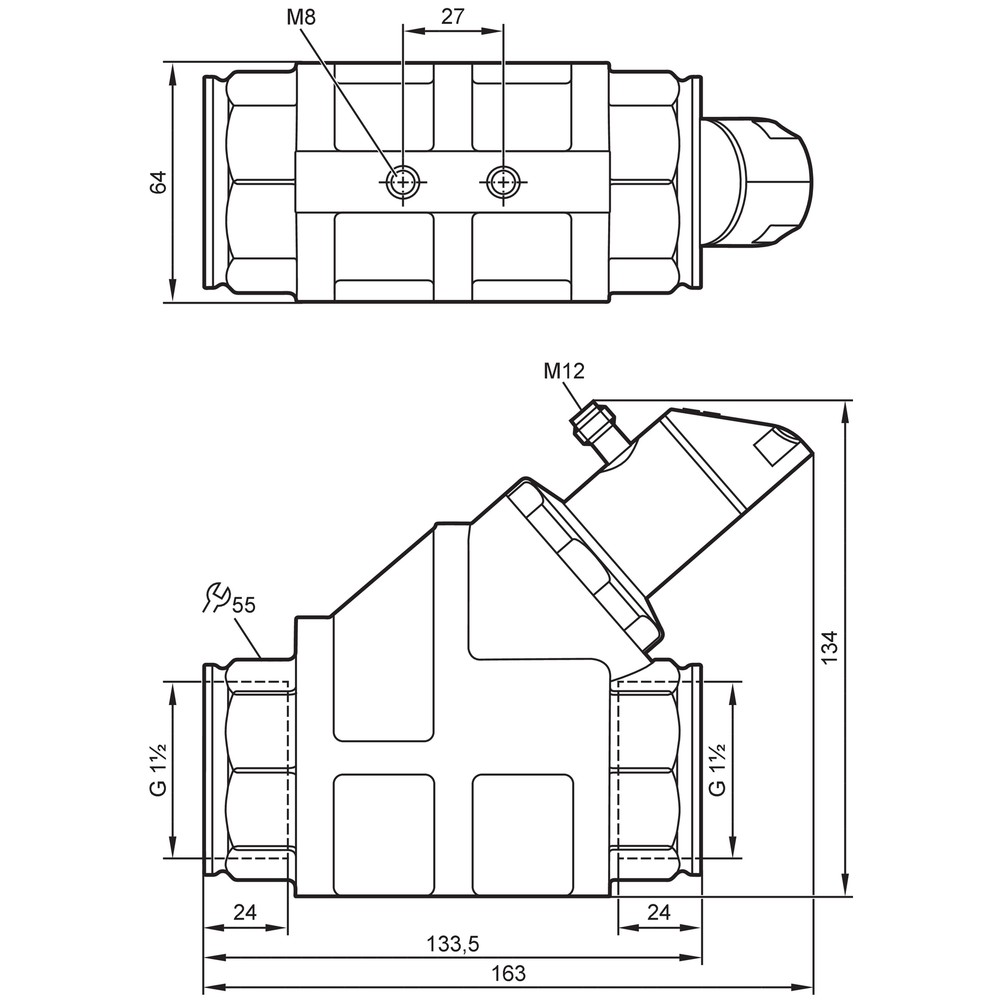

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sistema não registra vazão apesar de haver circulação.	Vazão abaixo do limite inferior de medição, ligação elétrica inadequada ou alimentação fora da faixa especificada.	Meça a vazão e confirme se está entre 4 e 100 l/min; verifique a alimentação de 18 a 30 V DC e confira as ligações pelo datasheet.
O sinal analógico permanece fora da faixa esperada.	Entrada receptora incompatível, fiação incorreta ou condição de vazão fora da faixa do sensor.	Confirme que a entrada aceita 4 a 20 mA, verifique a ligação M12 no esquema do fabricante e compare a vazão real com a faixa de medição.
A comunicação IO-Link não é estabelecida.	Mestre ou configuração incompatível com IO-Link 1.1, ou conexão elétrica incorreta.	Verifique se o mestre suporta IO-Link 1.1 e confira alimentação, conector e pinagem com a documentação do fabricante.
Há indicação ou leitura instável em condições de processo aparentemente constantes.	Condição de fluido, vazão ou instalação diferente da aplicação prevista; a ficha disponível não identifica uma causa única para esse sintoma.	Compare vazão, temperatura, pressão e meio com os limites especificados; inspecione a instalação e consulte o datasheet antes de alterar a configuração ou substituir o sensor.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM SB7256 em português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM SB7256 e que tipo de sinal ele fornece?

É um sensor mecatrônico de vazão com display e inibidor de refluxo. Disponibiliza sinais de comutação, analógico, frequência e IO-Link.

Que conexão de processo e conexão elétrica preciso ter?

A conexão de processo é G 1 1/2 com rosca interna; a conexão elétrica é 1 x M12, codificação A, com 4 contatos. São interfaces distintas e devem ser verificadas separadamente.

O que acompanha o produto?

A ficha informa o sensor e não lista acessórios inclusos. O array de acessórios não foi especificado pelo fabricante nos dados fornecidos.

Este sensor serve para vazões abaixo de 4 l/min?

A faixa de medição especificada começa em 4 l/min. A ficha não indica medição abaixo desse limite.

Posso usar o SB7256 com fluido acima de 100 °C ou pressão acima de 63 bar?

Essas condições excedem os limites indicados nos dados principais: temperatura do fluido de até 100 °C e resistência à pressão de 63 bar. Não selecione o produto para essas condições sem confirmação técnica formal do fabricante.

O display acende, mas o controlador não recebe leitura: o que verifico antes de trocar o sensor?

Confira se o controlador está configurado para o tipo de sinal utilizado e se a ligação corresponde ao esquema do fabricante. Para saída analógica, verifique a compatibilidade com 4 a 20 mA; para IO-Link, confirme suporte à revisão 1.1.

A leitura de vazão parece incorreta; devo substituir o sensor?

Antes da substituição, verifique se o ponto de operação está entre 4 e 100 l/min e se o fluido está dentro da faixa de temperatura especificada. Confira também as ligações e a configuração do sinal no controlador.

É melhor escolher a saída analógica ou IO-Link neste modelo?

O SB7256 oferece ambas, além de sinais de comutação e frequência. Escolha conforme as entradas e a arquitetura do sistema de controle; a ficha não especifica modelos de controladores compatíveis.

Que cuidados devo ter ao instalar o sensor na tubulação?

Confirme a rosca G 1 1/2, a compatibilidade do fluido com os materiais em contato e os limites de operação. Consulte o datasheet para orientação de montagem, pinagem e ligação elétrica.

Como identificar a procedência e a versão técnica do produto?

A ficha identifica o fabricante como IFM e o modelo como SB7256, com GTIN 4021179324564. Para dados de instalação e configuração, consulte a folha de dados oficial vinculada nesta página.

GLOSSÁRIO TÉCNICO

MEW

Abreviação usada na ficha junto aos valores de precisão e repetibilidade; consulte o datasheet para a definição e a referência aplicáveis. (Ref.: precisão da vazão ± 5 % MEW; repetibilidade ± 1 % MEW.)

IO-Link

Interface de comunicação indicada para o sensor, na revisão 1.1. (Ref.: IO-Link 1.1; IEC 61131-9 CDV.)

Sinal analógico 4 a 20 mA

Saída de corrente analógica especificada para transmitir informação ao sistema receptor. (Ref.: corrente de saída analógica 4 a 20 mA.)

G 1 1/2 rosca interna

Tipo e dimensão da conexão de processo indicados para montagem mecânica na linha. (Ref.: conexão de processo G 1 1/2, rosca interna.)

Grau de proteção IP

Classificação de proteção indicada para o invólucro; as condições de uso devem ser verificadas na documentação do fabricante. (Ref.: IP 65; IP 67.)
