Sensor de Vazão ifm SB7244 com Display e IO-Link

Pré-visualizar: SB7244 IFM - Sensor de Vazão ifm com Display Monitoramento de Fluxo 2-50 l/min, IO-Link, G 1

SB7244 IFM - Sensor de Vazão ifm com Display Monitoramento de Fluxo 2-50 l/min, IO-Link, G 1

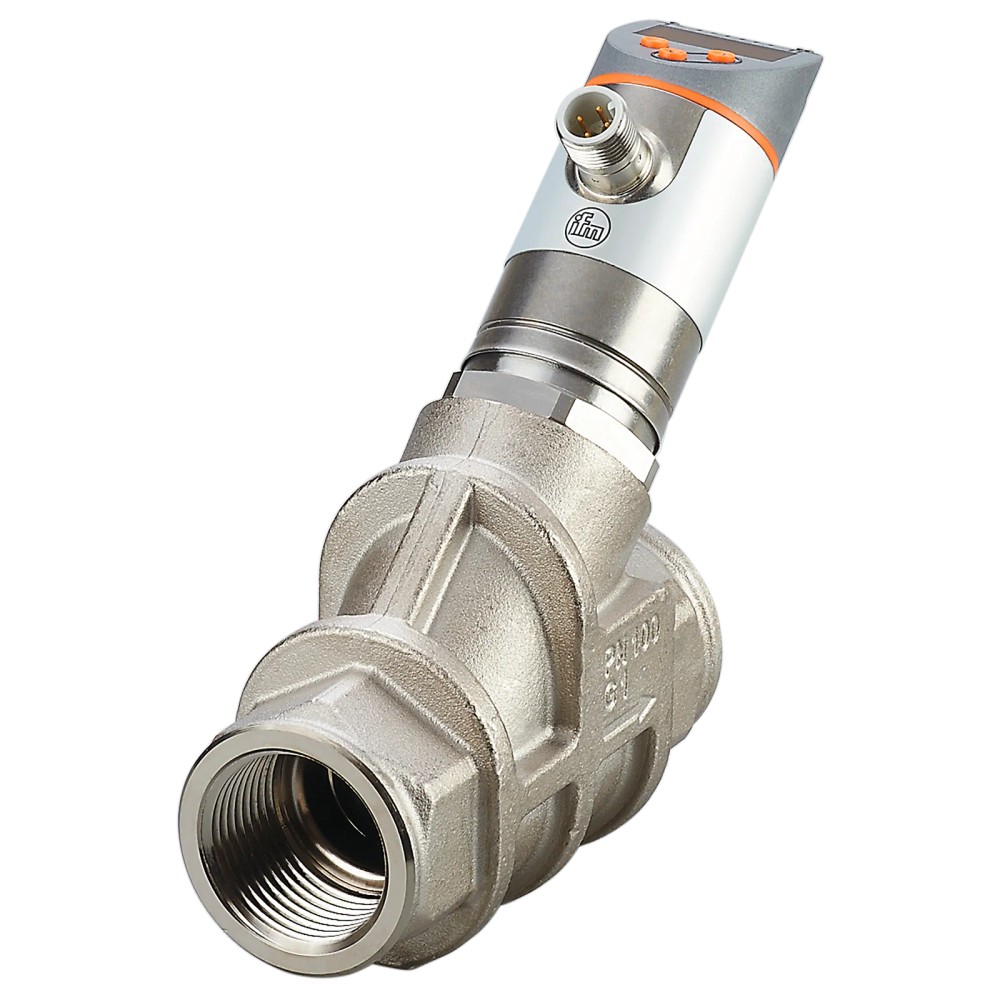

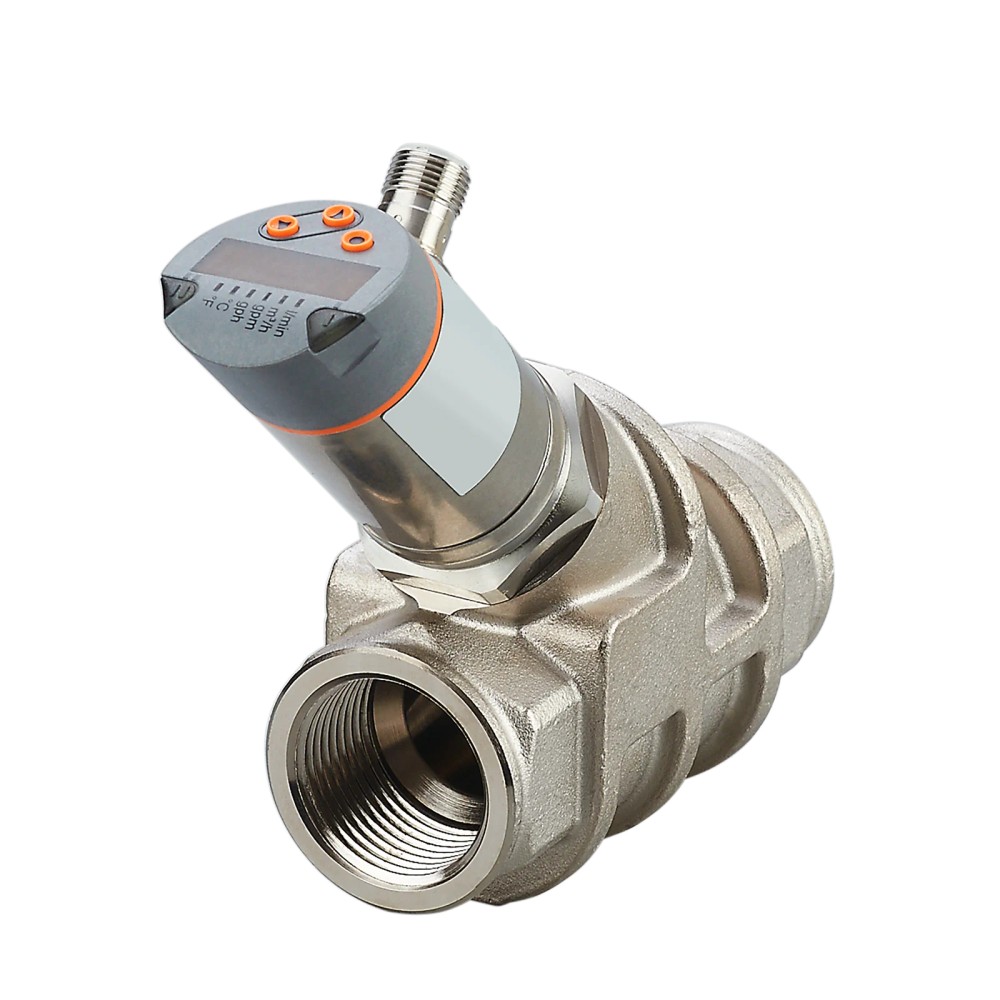

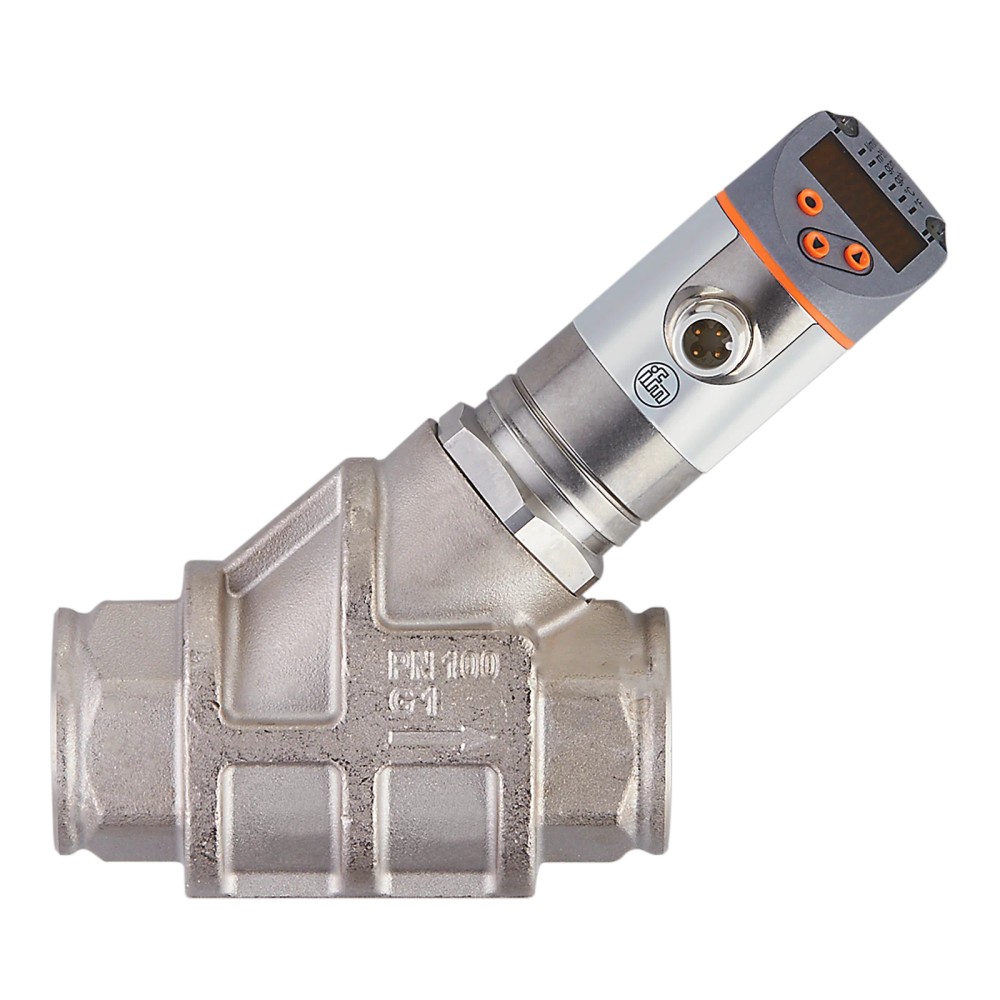

Imagem meramente ilustrativa

R$ 5.323,32

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SB7244
EAN: 4021179324557
NCM do produto: 90261019

Destaques do Produto Faixa de vazão 2 a 50...mais

Fechar menu

Saiba mais sobre: "SB7244 IFM - Sensor de Vazão ifm com Display Monitoramento de Fluxo 2-50 l/min, IO-Link, G 1"

Destaques do Produto

Faixa de vazão

2 a 50 l/min

Rosca de processo

G 1 interna

Sinal de comunicação

IO-Link 1.1; também há sinais de comutação, analógico e frequência

Alimentação

18 a 30 V DC

Temperatura do fluido

-10 a 100 °C

Conexão elétrica

M12, 4 pinos, codificação A

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de vazão ifm SB7244 com display e inibidor de refluxo, faixa de 2 a 50 l/min, IO-Link, conexão G 1 interna

O ifm SB7244 é um sensor mecatrônico para monitoramento de vazão e temperatura de fluidos líquidos. Possui display, inibidor de refluxo e faixa de medição de 2 a 50 l/min. Oferece saídas de comutação, analógica e de frequência, além de comunicação IO-Link. A conexão de processo é G 1 com rosca interna.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de vazão	2 a 50 l/min
Temperatura do fluido	-10 a 100 °C
Pressão máxima	100 bar; acima de 70 °C, 80 bar
Conexão de processo	G 1, rosca interna
Comunicação	IO-Link 1.1
Alimentação	18 a 30 V DC
Conexão elétrica	1 x M12, 4 pinos, codificação A
Saídas	Comutação, analógica 4 a 20 mA, frequência e IO-Link
Proteção	IP 65 e IP 67
Tempo de resposta informado	0,01 s

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de vazão em linhas de fluidos líquidos cuja vazão esteja dentro de 2 a 50 l/min.
Instalações com conexão de processo G 1 interna e alimentação de 18 a 30 V DC.
Aplicações que utilizem IO-Link ou sinais de comutação, analógico ou de frequência.
Aplicações em que as condições de temperatura e pressão permaneçam dentro dos limites especificados.

⚠ Considere outro se precisa de:

Não selecionar para vazões fora da faixa de medição de 2 a 50 l/min.
Não exceder 100 bar; para temperatura do fluido acima de 70 °C, o limite de pressão informado é 80 bar.
Não usar fora da faixa de temperatura do fluido de -10 a 100 °C.
Não presumir compatibilidade mecânica com roscas diferentes de G 1 interna sem verificar adaptadores e requisitos da instalação.

APLICAÇÕES E USO

Uso comprovado pela ficha: monitoramento de vazão de fluidos líquidos dentro da faixa de 2 a 50 l/min, com possibilidade de controle de temperatura.
Uso indicado na ficha: monitoramento de óleos com viscosidade de 320 mm²/s a 40 °C; confirmar a adequação às demais condições reais do processo.
Possibilidade de integração: envio de sinal por IO-Link, saída analógica de 4 a 20 mA, frequência ou comutação, conforme configuração e sistema de controle compatível.
Limitação operacional: a temperatura do fluido deve permanecer entre -10 e 100 °C; a pressão máxima é 100 bar, reduzida a 80 bar quando a temperatura da substância excede 70 °C.
Possibilidade inferida: utilização em linhas de processo que necessitem indicação local e transmissão de sinais. A ficha não identifica setores ou máquinas específicos; validar a aplicação com o fabricante.

COMO ESCOLHER

Antes de comprar o Sensor de vazão ifm SB7244 com display e inibidor de refluxo, faixa de 2 a 50 l/min, IO-Link, conexão G 1 interna, verifique estes pontos:

Escolha o SB7244 quando

A vazão de processo estiver entre 2 e 50 l/min, o fluido e a pressão estiverem dentro dos limites especificados e a instalação exigir conexão G 1 interna. A ficha também prevê saída de corrente 4 a 20 mA, frequência, comutação e IO-Link.

Avalie outra faixa ou configuração quando

A vazão necessária estiver fora de 2 a 50 l/min, a conexão requerida não for G 1 interna ou a instalação demandar alimentação diferente de 18 a 30 V DC. Compare as condições de processo e as interfaces com a ficha técnica de outro modelo antes da substituição.

Verifique especialmente a pressão em temperatura elevada

O limite indicado é 100 bar e, com temperatura da substância acima de 70 °C, 80 bar. Confirme que a combinação real de pressão e temperatura não excede esses limites.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Fabricante	ifm	Identificação indicada nos dados do anúncio.
Modelo	SB7244	Código do produto e SKU informado.
GTIN	4021179324557	Identificador comercial do produto.
Tipo de produto	Sensor de vazão mecatrônico com inibidor de refluxo e display	Descrição do produto indicada na ficha.
Quantidade da embalagem	1 peça	Quantidade informada nos dados do produto.

Área de aplicação e substâncias
Substâncias indicadas	Fluidos líquidos; óleos com viscosidade de 320 mm²/s a 40 °C	Substâncias informadas na ficha; verificar se as condições reais do processo estão dentro dos limites do equipamento.
Funções	Monitoramento de vazão e controle de temperatura; inibidor de refluxo	Funções descritas nos dados do produto e das saídas.

Faixa de medição
Faixa de vazão	2 a 50 l/min; 0,12 a 3 m³/h; 32 a 793 gph; 0,52 a 13,2 gpm	Faixa de medição especificada pelo fabricante.
Resolução de vazão	0,01 l/min; 0,001 m³/h; 1 gph; 0,01 gpm	Incremento de resolução informado para a indicação de vazão.
Escala do display para vazão	0 a 60 l/min; 0 a 3,6 m³/h; 0 a 951 gph; 0 a 15,86 gpm	Escala de exibição; não substitui a faixa de medição de 2 a 50 l/min.
Dinâmica de medição	1:50	Relação de dinâmica de medição informada na ficha.
Faixa de medição de temperatura	-10 a 100 °C; 14 a 212 °F	Faixa especificada para controle de temperatura.
Escala do display para temperatura	-32 a 122 °C; -25,6 a 251,6 °F	Escala de exibição de temperatura informada.

Precisão e desvios
Precisão de vazão	±5 % MEW	Condição declarada: vazão Q > 1 l/min e temperatura do fluido de 20 a 70 °C.
Repetibilidade de vazão	±1 % MEW	Repetibilidade informada para medição de vazão.
Precisão de controle de fluxo	±5 % MEW	Condição declarada: Q > 1 l/min e temperatura do fluido de 20 a 70 °C.
Repetibilidade de controle de fluxo	±1 % MEW	Repetibilidade informada para controle de fluxo.
Precisão de controle de temperatura	3 K	Condição de referência informada: 25 °C e Q > 1 l/min.
Derivação de temperatura	0,029 °C/K	Valor de derivação de temperatura especificado.

Condições de processo e pressão
Temperatura do fluido	-10 a 100 °C	Limite de operação especificado para a substância.
Resistência à pressão	100 bar / 10 MPa	Limite informado; quando a temperatura da substância é superior a 70 °C, o limite é 80 bar / 8 MPa.
MAWP em aplicações segundo CRN	78 bar / 7,8 MPa	Valor informado para aplicações segundo CRN.
Ponto de comutação SP para vazão	0,35 a 50 l/min; 0,02 a 3 m³/h; 5 a 793 gph; 0,08 a 13,2 gpm	Faixa de ajuste do ponto de comutação de vazão.
Ponto de retorno rP para vazão	0 a 49,65 l/min; 0 a 2,98 m³/h; 0 a 787 gph; 0 a 13,12 gpm	Faixa de ajuste do ponto de retorno de vazão.

Dados elétricos
Tensão de operação	18 a 30 V DC	Alimentação especificada; a ficha indica SELV/PELV e supply class 2 conforme cULus.
Consumo de corrente	Menor que 50 mA	Consumo informado pelo fabricante.
Classe de proteção elétrica	III	Classe declarada na ficha.
Proteção contra inversão de polaridade	Sim	Recurso de proteção informado.
Proteção contra curto-circuitos	Sim	Recurso de proteção informado.
Proteção contra sobrecarga	Sim	Recurso de proteção informado.
Queda de tensão máxima da saída de comutação DC	2 V	Valor máximo informado para a saída de comutação DC.
Carga de corrente máxima por saída	150 mA; 200 mA até 60 °C de temperatura ambiente; 250 mA até 40 °C de temperatura ambiente	Limites condicionados à temperatura ambiente conforme ficha.
Carga máxima	500 Ω	Carga máxima informada nos dados do produto.

Conexões mecânicas e materiais
Conexão de processo	G 1, rosca interna	Tipo e dimensão de conexão declarados.
Materiais do corpo informados	Aço inoxidável 316L, PBT+PC-GF30, PBT-GF20, PC e latão quimicamente niquelado	Materiais declarados nos dados do produto; materiais em contato com o fluido são listados separadamente.
Materiais em contato com o fluido	Aço inoxidável 316 (1.4401), aço inoxidável 316L (1.4404), latão (2.0371), latão quimicamente niquelado, PPS e vedação FKM	Lista de materiais molhados informada na ficha.
Peso	1602,5 g	Valor informado no dataset do produto.

Entradas, saídas e sinais
Número de saídas	2	Quantidade total de saídas informada.
OUT1	Saída de comutação para monitoramento da vazão ou controle de temperatura; saída de frequência para monitoramento da vazão ou controle de temperatura; IO-Link	Funções atribuídas à OUT1 na ficha.
OUT2	Saída de comutação para monitoramento da vazão ou controle de temperatura; saída analógica para monitoramento da vazão ou controle de temperatura	Funções atribuídas à OUT2 na ficha.
Sinal analógico	Corrente de 4 a 20 mA	Tipo e faixa de saída analógica informados.
Frequência de saída	0 a 10.000 Hz	Faixa de frequência especificada.
Modo de saída	Abertura/fechamento, parametrizável	Configuração de saída informada.
Dados de processo binários	2	Quantidade indicada para dados de processo binários.
Dados de processo analógicos	2	Quantidade indicada para dados de processo analógicos.

Interfaces e comunicação
Interface	IO-Link	Interface de comunicação especificada.
Revisão IO-Link	1.1	Revisão informada na ficha.
Perfil	Smart Sensor - SSP 0 Generic Profiled Sensor	Perfil indicado nos dados do produto.
Tipo de transferência	COM2, 38,4 kBaud	Parâmetro de comunicação informado.
Classe de master port exigida	A	Classe de porta de master requerida segundo a ficha.
Padrão SDCI	IEC 61131-9 CDV	Padrão informado para SDCI.
Modo SIO	Sim	Operação em modo SIO indicada nos dados.

Conexão elétrica
Conector	1 x M12, codificação A, 4 pinos	Conexão especificada para ligação elétrica.
Contatos	4, banhados a ouro	Característica dos contatos indicada na ficha.

Tempos de reação
Tempo de resposta	0,01 s	Valor informado nos dados do produto.
Tempo dinâmico de resposta T05/T09	T09 = 120	Valor e condição apresentados na ficha: Q > 1 l/min; unidade não especificada nos dados fornecidos.
Tempo mínimo do ciclo de processo	3,2 ms	Tempo mínimo informado para o ciclo de processo.
Retardo de prontidão	Menor que 3 s	Tempo de prontidão especificado.
Amortecimento do valor de processo dAP	0 a 5 s, em passos de 0,1 s	Faixa de ajuste de amortecimento informada.
Amortecimento da saída analógica dAA	0 a 5 s, em passos de 0,1 s	Faixa de ajuste de amortecimento informada.

Display e elementos de operação
Indicação de valores	Exibição alfanumérica, alternada, 4 dígitos; vermelho/verde	Formato e cores de exibição informados.
Elementos do display	6 LEDs verdes	Unidade de display informada na ficha.
Indicadores de chaveamento	2 LEDs amarelos	Indicação de estado de chaveamento informada.
Ajustes de parâmetros	Histerese/janela; abertura/fechamento; lógica de comutação; corrente/frequência; amortecimento de saída de comutação/analógica; display rotativo ou desligável; unidade padrão; cor do valor de processo; fator de calibração	Possibilidades de ajuste listadas nos dados do produto.

Condições ambientais
Temperatura ambiente de operação	0 a 60 °C	Faixa ambiente indicada nos dados do produto.
Aviso de temperatura ambiente	Com temperatura da substância < 80 °C: condição indicada na ficha; com temperatura da substância < 100 °C: 0 a 40 °C	Observação do fabricante sobre a relação entre temperatura da substância e temperatura ambiente; consultar o datasheet para aplicação exata.
Temperatura de armazenamento	-15 a 80 °C	Faixa informada para armazenamento.
Grau de proteção	IP 65 e IP 67	Graus declarados na ficha; seguir as condições de montagem e conexão do fabricante.
Resistência a choques	DIN EN 60068-2-27, 20 g (11 ms)	Condição de ensaio declarada.
Resistência a vibrações	DIN EN 60068-2-6, 5 g (10 a 2000 Hz)	Condição de ensaio declarada.
Compatibilidade eletromagnética	DIN EN 61000-6-2 e DIN EN 61000-6-3	Normas indicadas na ficha.

Conformidade e vida útil declarada
MTTF	170 anos	Valor declarado no dataset; não representa uma garantia de vida útil em qualquer condição de operação.
Diretiva de equipamentos sob pressão	Boas práticas de engenharia	Classificação informada na ficha.
Número de arquivo UL	E174189	Número de arquivo listado nos dados do produto.
Número de aprovação UL	I006	Número informado nos dados do produto.
Ciclos de comutação mecânica	10 milhões	Valor especificado para ciclos de comutação mecânica.

Ajustes de saída
Ponto SP e retorno rP	Ajustáveis para vazão conforme as faixas especificadas na ficha	Os limites numéricos estão listados no grupo Condições de processo e pressão.
Lógica e modo de comutação	Histerese ou janela; abertura ou fechamento; lógica configurável	Opções de parametrização declaradas pelo fabricante.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1; tipo de transferência COM2 (38,4 kBaud); classe de master port exigida A.

• Modo SIO disponível.

• Saída analógica de corrente 4 a 20 mA.

• Saída de frequência de 0 a 10.000 Hz.

• Saídas de comutação configuráveis.

Conexões

Elétrica Alimentação de 18 a 30 V DC; conexão elétrica 1 x M12, codificação A, 4 pinos. A ficha informa classe de proteção III. Verifique a atribuição dos pinos no datasheet antes da ligação.

Processo Conexão de processo G 1 com rosca interna. Esta especificação é mecânica e não determina, por si só, compatibilidade elétrica ou de protocolo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Controlador com master IO-Link de classe A e revisão compatível com IO-Link 1.1	✓	A ficha informa interface IO-Link, revisão 1.1 e classe de master port exigida A; confirmar configuração do master.
Entrada analógica compatível com sinal de corrente 4 a 20 mA	✓	A ficha especifica saída analógica de corrente de 4 a 20 mA; observar carga máxima informada de 500 Ω.
Entrada de frequência capaz de receber sinal entre 0 e 10.000 Hz	✓	A faixa de frequência de saída informada é 0 a 10.000 Hz.
Instalação com rosca de processo G 1 interna correspondente	✓	A conexão de processo do sensor é G 1 com rosca interna; compatibilidade com a contraparte deve ser confirmada mecanicamente.
Processo com vazão inferior a 2 l/min ou superior a 50 l/min	✗	A faixa de medição especificada é 2 a 50 l/min.
Processo acima de 70 °C com pressão superior a 80 bar	✗	A ficha limita a resistência à pressão a 80 bar quando a temperatura da substância é superior a 70 °C.
Alimentação diferente de 18 a 30 V DC	✗	A tensão de operação especificada é 18 a 30 V DC.

INSTALAÇÃO

Como instalar o Sensor de vazão ifm SB7244 com display e inibidor de refluxo, faixa de 2 a 50 l/min, IO-Link, conexão G 1 interna

Confirme que a vazão, a temperatura do fluido e a pressão do processo estão dentro dos limites indicados no datasheet.
Verifique se a contraparte da linha corresponde à conexão de processo G 1 com rosca interna e planeje a montagem conforme o desenho dimensional.
Instale o sensor na linha seguindo as instruções do fabricante; consulte o datasheet para orientação de montagem e sentido de fluxo.
Conecte o cabo ao conector M12 de 4 pinos, codificação A, usando o esquema de ligação do fabricante; não deduza a pinagem apenas pela descrição do conector.
Alimente o equipamento com 18 a 30 V DC e confira que o controlador ou master utilizado corresponda à saída escolhida; para IO-Link, a ficha exige classe A.
Configure parâmetros e saída necessários e valide a leitura e o estado de comutação durante a operação, sem exceder os limites do processo.

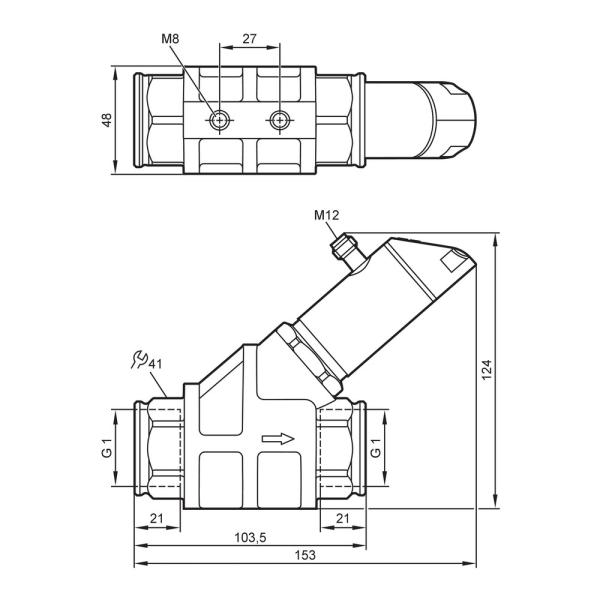

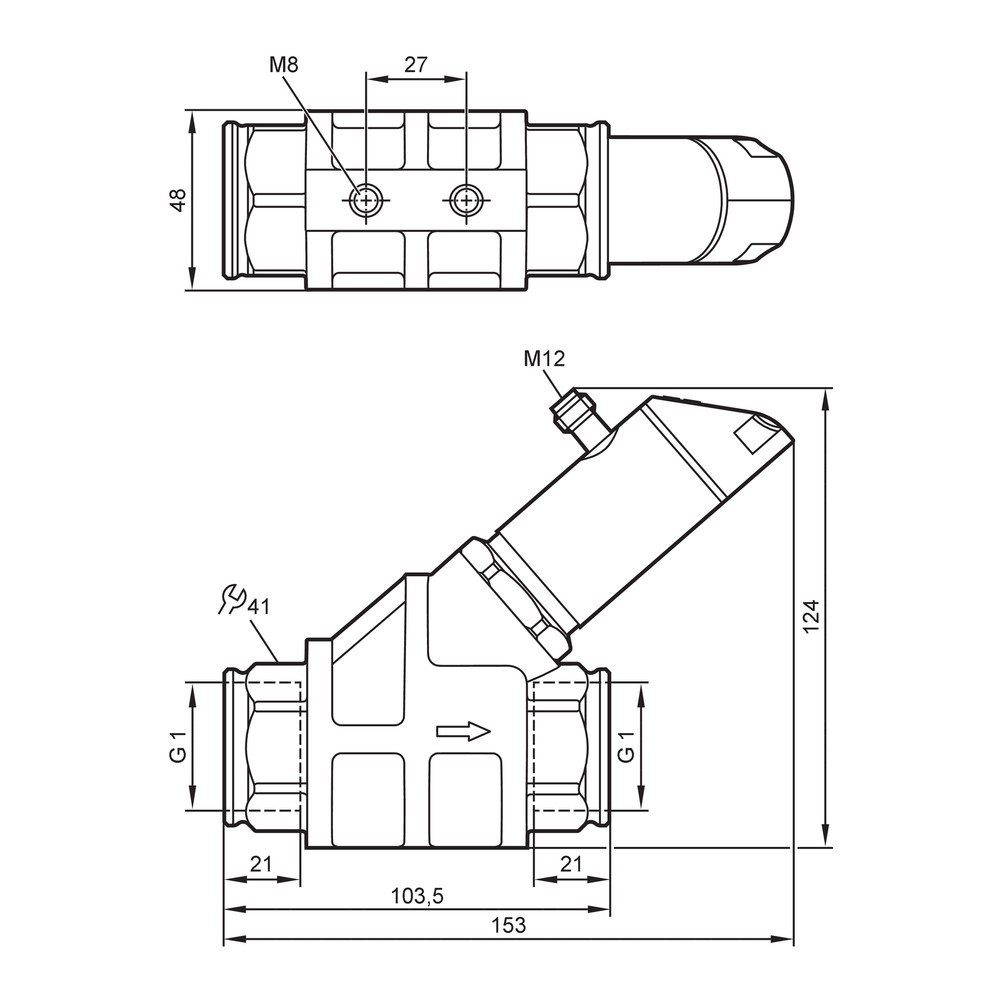

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Não há indicação ou comunicação após a instalação.	Alimentação fora da faixa especificada, conexão elétrica incorreta ou problema no cabo/conector M12.	Meça a alimentação no sensor e confirme 18 a 30 V DC; inspecione a conexão M12 e compare a pinagem com o datasheet.
O valor de vazão não corresponde ao processo ou não é indicado.	Vazão fora da faixa de medição, condição de processo diferente da condição de referência de precisão ou instalação inadequada.	Compare a vazão real com a faixa de 2 a 50 l/min e consulte o datasheet para confirmar montagem e condições de medição.
O controlador não recebe dados IO-Link.	Master ou porta incompatível com os requisitos de comunicação, configuração incorreta ou ligação inadequada.	Confirme a revisão IO-Link 1.1, classe A da porta, modo selecionado e conexão elétrica; consulte os dados do fabricante para configuração.
A saída de comutação ou analógica não atua como esperado.	Parâmetros de saída, função selecionada, amortecimento ou carga conectada não correspondem à configuração desejada.	Revise a função de OUT1/OUT2 e os parâmetros configurados; confira se a carga da saída analógica não excede 500 Ω e se a ligação corresponde ao datasheet.

DOCUMENTAÇÃO TÉCNICA

Datasheet do SB7244 em português (Datasheet) Desenho em escala do SB7244 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o SB7244 e para que serve?

É um sensor mecatrônico de vazão ifm com display e inibidor de refluxo. Serve para monitorar vazão e temperatura de fluidos líquidos, com sinais de saída e comunicação IO-Link.

Que tipos de sinal e conexão elétrica ele oferece?

A ficha prevê saídas de comutação, analógica de 4 a 20 mA, frequência e IO-Link. A conexão elétrica é M12, codificação A, com 4 pinos; confirme a pinagem no datasheet.

O produto acompanha cabo ou outros acessórios?

A ficha fornecida não lista acessórios inclusos. Não é possível confirmar cabo ou outros itens na embalagem com os dados disponíveis.

Ele serve para vazões abaixo de 2 l/min ou acima de 50 l/min?

Não, a faixa de medição especificada é de 2 a 50 l/min. Para vazões fora desse intervalo, selecione um sensor cuja faixa cubra o processo.

Posso usar o sensor acima de 100 °C ou com pressão superior a 100 bar?

Não, a faixa de temperatura do fluido termina em 100 °C e o limite de pressão informado é 100 bar. Acima de 70 °C, a pressão máxima indicada cai para 80 bar.

O display está ligado, mas a leitura de vazão parece incorreta: o que verifico?

Verifique se a vazão está entre 2 e 50 l/min e se as condições de processo correspondem às condições de referência de precisão. Confira também a instalação segundo o datasheet antes de substituir o sensor.

O controlador não reconhece o IO-Link; o que devo conferir?

Confirme que a porta do master é classe A e que a configuração considera IO-Link 1.1 e COM2 a 38,4 kBaud. Verifique também alimentação e ligação elétrica conforme o datasheet.

É melhor escolher o SB7244 ou outro sensor de vazão?

Escolha o SB7244 quando a faixa de 2 a 50 l/min, a conexão G 1 interna e as saídas disponíveis forem compatíveis com o processo e o sistema de controle. Se a faixa, a rosca ou a alimentação exigidas forem diferentes, compare outro modelo pelas especificações correspondentes.

O que preciso conferir antes de instalar?

Confira limites de vazão, temperatura e pressão, compatibilidade mecânica da rosca G 1 interna e alimentação de 18 a 30 V DC. Para ligação, use o esquema do fabricante e não deduza a pinagem pelo formato do conector.

Há instrução de garantia ou procedência técnica disponível na ficha?

A ficha técnica fornecida não informa condições de garantia. Para dados de procedência e condições comerciais, consulte as informações do canal de venda.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação entre o sensor e um master compatível. (Ref.: revisão IO-Link 1.1; classe de master port A)

MEW

Abreviação usada na ficha para a faixa de medição final, referência percentual das especificações de precisão. (Ref.: precisão de vazão ±5 % MEW)

Saída analógica 4 a 20 mA

Sinal de corrente usado para transmitir uma variável medida a uma entrada compatível. (Ref.: corrente da saída analógica 4 a 20 mA; carga máxima 500 Ω)

G 1 rosca interna

Tipo de conexão mecânica de processo especificada para o sensor. A compatibilidade depende também da contraparte instalada. (Ref.: conexão de processo G 1)

IP 65 / IP 67

Graus de proteção declarados para o invólucro; a instalação deve respeitar as condições do fabricante. (Ref.: grau de proteção IP 65 e IP 67)

Ligações relacionadas com "SB7244 IFM - Sensor de Vazão ifm com Display Monitoramento de Fluxo 2-50 l/min, IO-Link, G 1"

Comentáriosmais

Fechar menu

Gostaríamos de saber a sua opinião sobre: "SB7244 IFM - Sensor de Vazão ifm com Display Monitoramento de Fluxo 2-50 l/min, IO-Link, G 1"

Para avaliar, preencha:

Ligações relacionadas com
