SB7242 IFM - Sensor de Vazão IFM Controle de Fluidos e Óleos 0,6-15 l/min IO-Link
IFM
SB7242

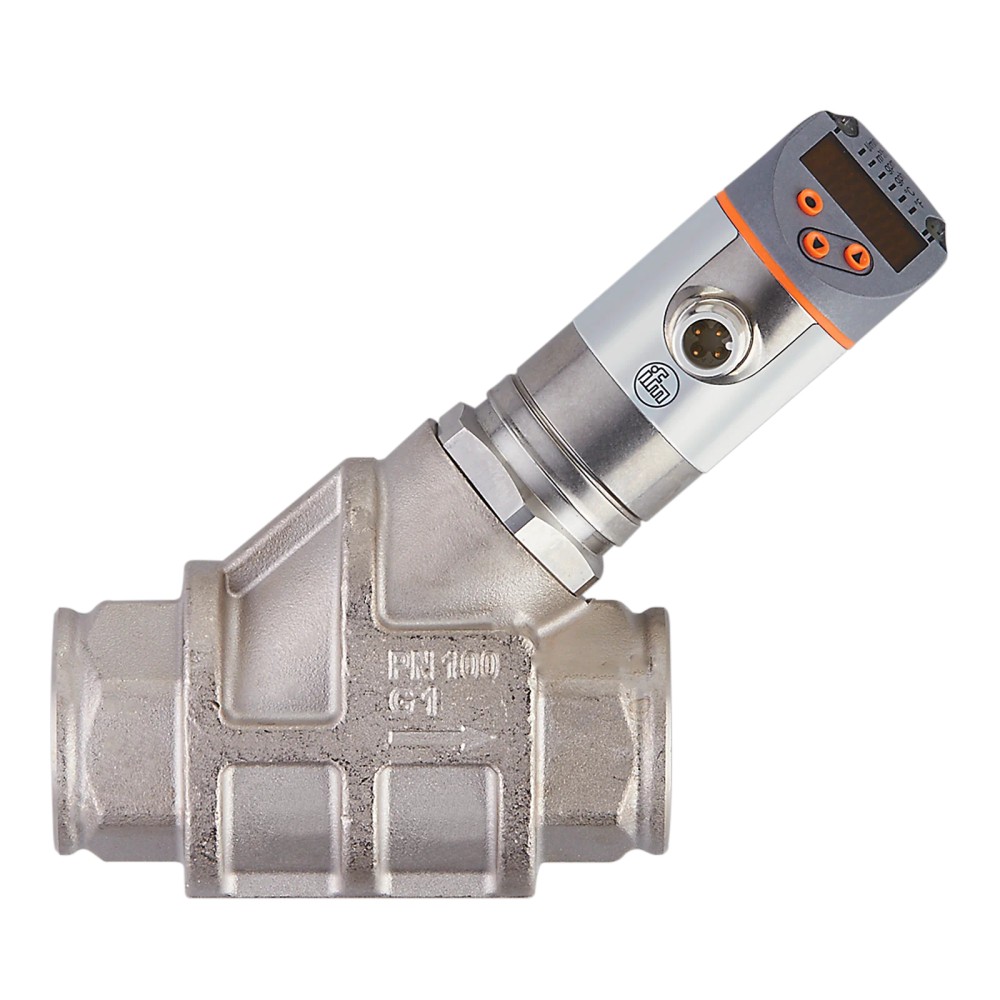

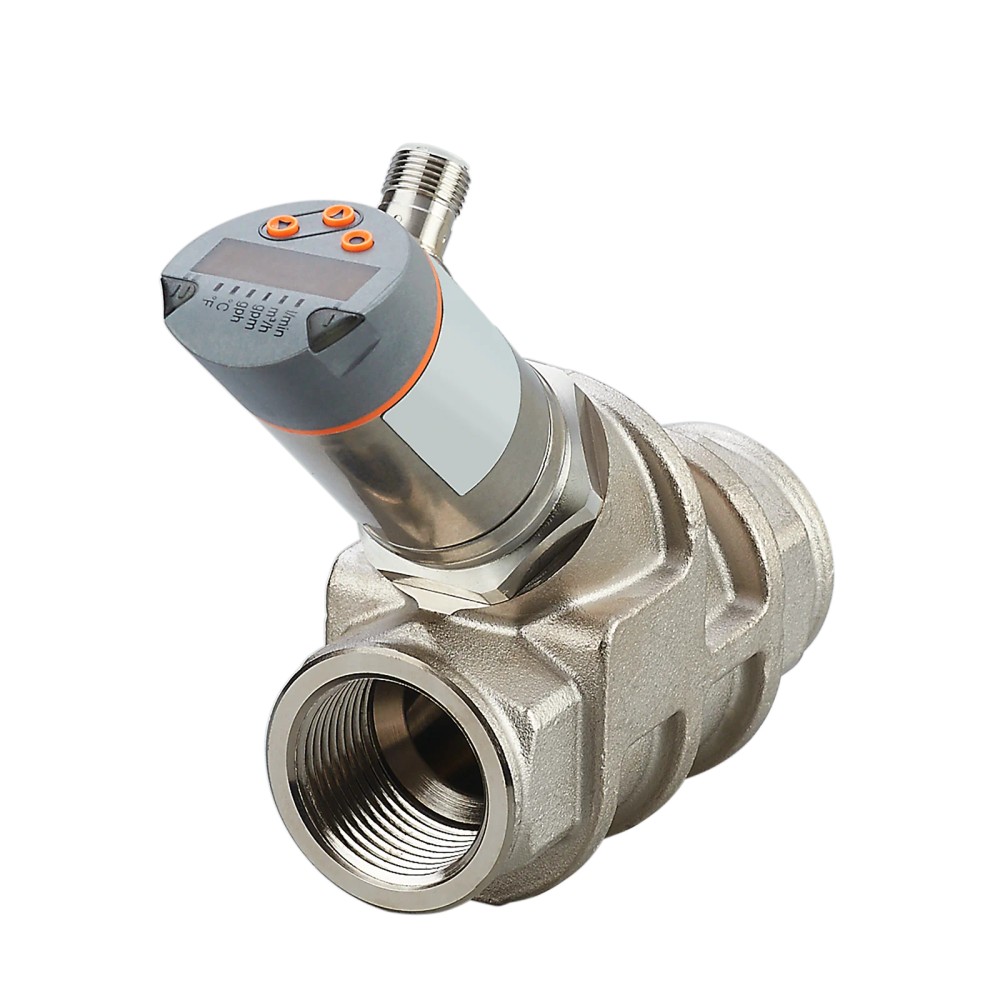

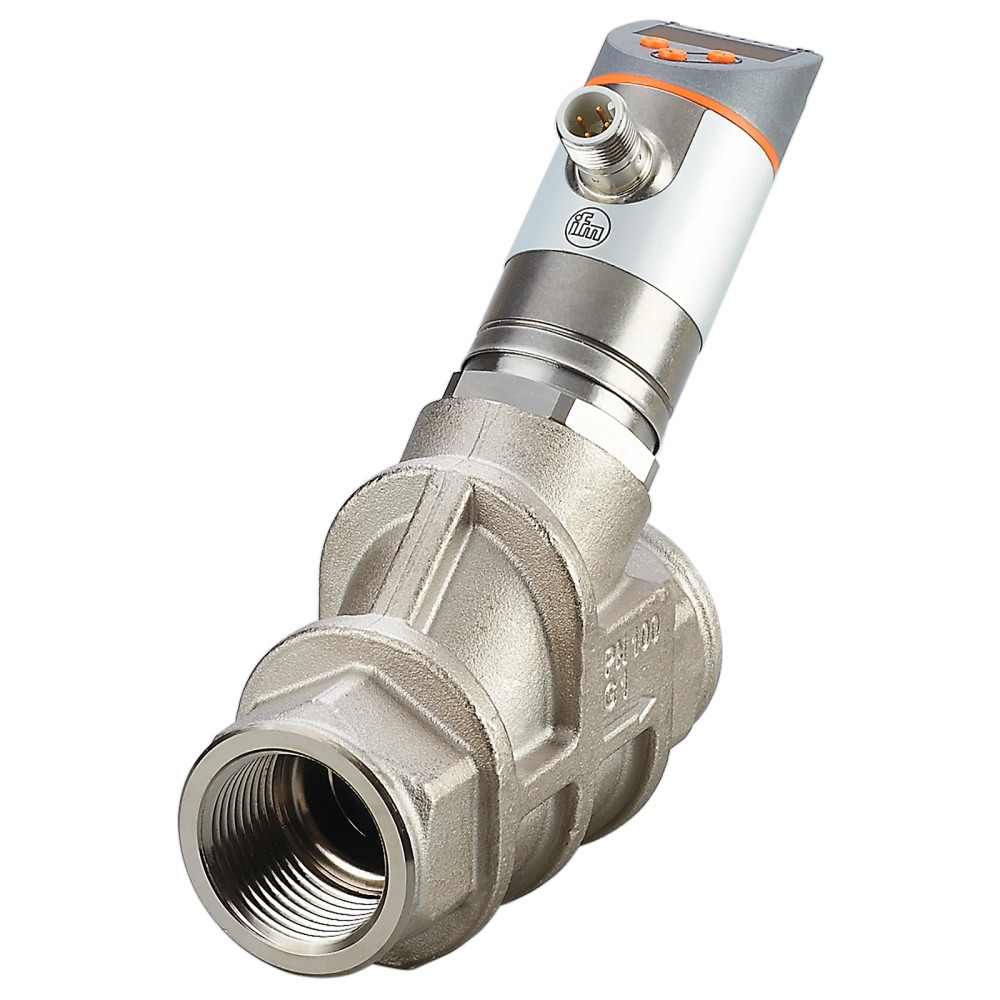

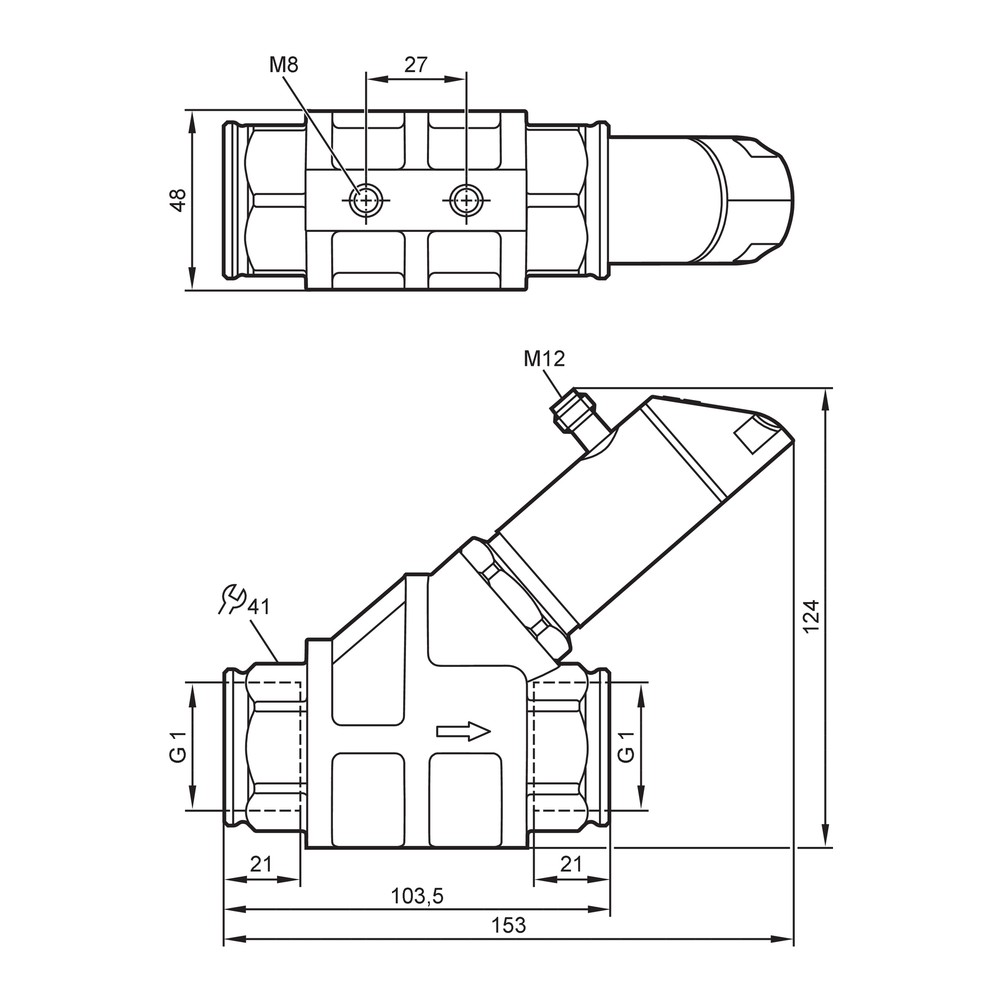

Sensor de vazão mecatrônico IFM SB7242 com display, inibidor de refluxo e IO-Link. Ideal para controle preciso de fluidos e óleos até 15 l/min.

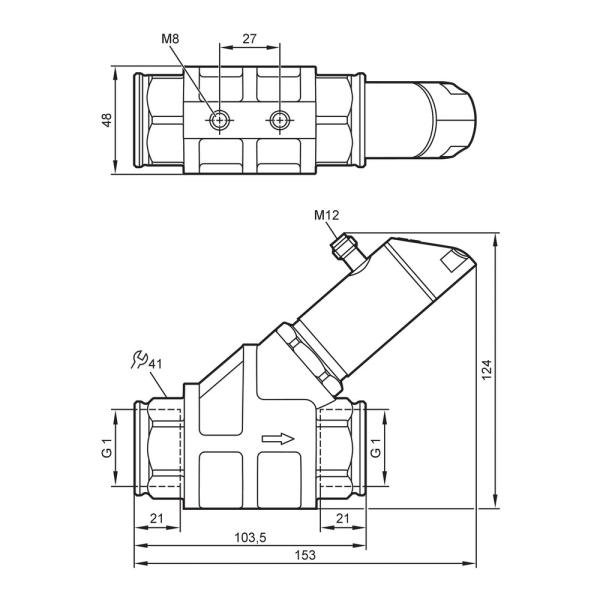

SB7242 IFM - Sensor de Vazão IFM Controle de Fluidos e Óleos 0,6-15 l/min IO-Link
Imagem meramente ilustrativa
SB7242 IFM - Sensor de Vazão IFM Controle de Fluidos e Óleos 0,6-15 l/min IO-Link
Imagem meramente ilustrativa
SB7242 IFM - Sensor de Vazão IFM Controle de Fluidos e Óleos 0,6-15 l/min IO-Link
Imagem meramente ilustrativa
SB7242 IFM - Sensor de Vazão IFM Controle de Fluidos e Óleos 0,6-15 l/min IO-Link
Imagem meramente ilustrativa
R$ 5.323,32

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Informação do fabricante Fabricado por: IFM
  • Enviado por: IFM
  • 60 meses de garantia do fabricante
  • SB7242
  • 4021179321716
  • 90261019
Descrição Opiniões do produto 0 Links
Destaques do Produto Faixa de vazão 0,6 a...mais
Saiba mais sobre: "SB7242 IFM - Sensor de Vazão IFM Controle de Fluidos e Óleos 0,6-15 l/min IO-Link"

Destaques do Produto

Faixa de vazão
0,6 a 15 l/min
Fluido
Líquido ou óleo; para óleo, viscosidade informada de 320 mm²/s a 40 °C
Conexão de processo
G 1 rosca interna
Temperatura do fluido
-10 a 100 °C
Alimentação
18 a 30 V DC
Comunicação
IO-Link 1.1; transferência COM2, 38,4 kBaud

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de vazão IFM SB7242 com inibidor de refluxo, display e IO-Link, 0,6 a 15 l/min

O IFM SB7242 é um sensor mecatrônico para medir vazão e controlar a temperatura de fluidos líquidos e óleos. Seu alcance de medição é de 0,6 a 15 l/min, com conexão de processo G 1 interna e resistência à pressão de até 100 bar. Oferece display e sinais de comutação, analógico, frequência e IO-Link.

PRINCIPAIS ESPECIFICAÇÕES

Tipo Sensor de vazão mecatrônico com inibidor de refluxo e display
Faixa de medição 0,6 a 15 l/min
Fluidos indicados Fluidos líquidos e óleos; viscosidade informada de 320 mm²/s a 40 °C
Temperatura do fluido -10 a 100 °C
Resistência à pressão 100 bar
Conexão de processo G 1, rosca interna
Sinais e comunicação Comutação, analógico, frequência e IO-Link
Alimentação 18 a 30 V DC
Conexão elétrica 1 x M12, codificação A, 4 contatos
Proteção do invólucro IP 65 e IP 67

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

  • Medição de vazão de fluidos líquidos dentro da faixa de 0,6 a 15 l/min e da temperatura de -10 a 100 °C.
  • Aplicações com óleos na condição de viscosidade informada: 320 mm²/s a 40 °C.
  • Instalações compatíveis com conexão de processo G 1 interna e pressão dentro do limite especificado de 100 bar.
  • Sistemas que utilizem alimentação de 18 a 30 V DC e necessitem de sinais de comutação, analógico, frequência ou IO-Link.

⚠ Considere outro se precisa de:

  • Não selecionar para vazões fora da faixa de 0,6 a 15 l/min ou temperaturas do fluido fora de -10 a 100 °C.
  • Não utilizar em condições que excedam a resistência à pressão de 100 bar.
  • Não considerar compatível com uma conexão de processo diferente de G 1 interna sem verificar a necessidade de adaptadores e a aprovação da instalação.
  • A ficha não comprova compatibilidade com fluidos diferentes de fluidos líquidos e óleos; confirme a compatibilidade química e de materiais com o fabricante antes de especificar.

APLICAÇÕES E USO

  • Medição de vazão de fluidos líquidos em uma linha de processo, desde que a vazão esteja entre 0,6 e 15 l/min, a temperatura do fluido entre -10 e 100 °C e a pressão dentro do limite especificado.
  • Monitoramento de óleos na condição de viscosidade informada de 320 mm²/s a 40 °C; confirme com o fabricante a adequação para a composição específica do óleo.
  • Integração de medição em sistemas que recebem IO-Link 1.1 em COM2, 38,4 kBaud, ou utilizam os sinais de saída declarados. A aplicação concreta depende da compatibilidade do controlador e da configuração elétrica.
  • A ficha descreve medição de vazão e controle de temperatura em fluidos líquidos e óleos. Não especifica aplicações setoriais, compatibilidade química de cada fluido ou requisitos de instalação adicionais; valide esses pontos no datasheet e com o fabricante.

COMO ESCOLHER

Antes de comprar o Sensor de vazão IFM SB7242 com inibidor de refluxo, display e IO-Link, 0,6 a 15 l/min, verifique estes pontos:

Escolha o SB7242 quando
A vazão necessária estiver entre 0,6 e 15 l/min, o fluido e a temperatura estiverem dentro das condições informadas e a instalação aceitar conexão G 1 interna. A alimentação deve estar entre 18 e 30 V DC; a ficha informa saídas de comutação, analógica e frequência, além de IO-Link.
Verifique a instalação antes de especificar
Compare a pressão de operação com o limite de 100 bar, confirme o tipo de fluido e a viscosidade aplicável e valide a conexão elétrica M12 de 4 contatos. Para requisitos não especificados na ficha, como compatibilidade química de um fluido particular ou protocolo além de IO-Link, consulte o datasheet ou o fabricante.
Busque outra configuração se os limites não forem atendidos
Se a vazão, a temperatura ou a pressão exigida exceder os limites especificados, ou se a conexão de processo requerida não for G 1 interna, avalie uma configuração compatível com esses requisitos. A ficha não identifica modelos alternativos; confirme a seleção com o fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo SB7242 Código do produto informado no anúncio e no datasheet.
Marca IFM Fabricante informado para o produto.
Função Sensor de vazão Função declarada no anúncio.
Tipo de sensor Mecatrônico Tecnologia do sensor informada na ficha.
Recursos Inibidor de refluxo, display, sinal de comutação, sinal analógico, sinal de frequência e IO-Link Recursos declarados para o produto.
Fluidos compatíveis informados Fluidos líquidos e óleos; óleo com viscosidade de 320 mm²/s a 40 °C Condições de fluido disponíveis na ficha; confirme a compatibilidade química para o fluido específico.
Faixa de medição e processo
Faixa de medição 0,6 a 15 l/min; 0,036 a 0,9 m³/h; 9,6 a 237,8 gph; 0,16 a 3,965 gpm Intervalo de medição informado; os valores são apresentados em unidades diferentes.
Resolução 0,01 l/min Resolução de medição informada.
Temperatura do fluido -10 a 100 °C; -14 a 212 °F Faixa de temperatura do fluido informada na ficha.
Resistência à pressão 100 bar / 10 MPa Limite de pressão informado para o produto.
MAWP CRN 78 bar / 7,8 MPa Valor específico identificado como MAWP CRN na ficha; não deve ser confundido com a resistência à pressão de 100 bar.
Conexão de processo G 1, rosca interna Interface mecânica de processo declarada.
Precisão e desvios
Precisão de vazão ± 5 % MEW Valor de precisão informado; MEW é a referência indicada na ficha.
Repetibilidade ± 1 % MEW Valor de repetibilidade informado; MEW é a referência indicada na ficha.
Dados elétricos
Tensão de operação 18 a 30 V DC Faixa de alimentação em corrente contínua.
Consumo de corrente < 50 mA Limite de consumo informado.
Classe de proteção elétrica III Classe de proteção indicada na ficha.
Proteção contra inversão de polaridade Sim Recurso de proteção informado.
Proteção contra curto-circuito Sim Recurso de proteção informado.
Proteção contra sobrecarga Sim Recurso de proteção informado.
Conexão elétrica 1 x M12; codificação A; 4 contatos, banhados a ouro Interface elétrica declarada na ficha.
Saídas e sinais
Quantidade de saídas 2 Número total informado.
Tipos de sinal Comutação, analógico, frequência e IO-Link Tipos de sinal e comunicação declarados.
Saída analógica 4 a 20 mA Faixa de corrente de saída informada.
Frequência de saída 0 a 10.000 Hz Faixa de frequência informada.
Carga máxima da saída de comutação 150 mA Corrente máxima de carga indicada para saída.
Carga máxima 500 Ω Carga máxima informada na ficha; verificar a condição de aplicação no datasheet.
Queda de tensão máxima da saída de comutação 2 V Queda de tensão máxima declarada para a saída de comutação.
Tempos de resposta
Tempo de resposta 0,01 s Tempo de resposta informado.
Retardo de prontidão < 3 s Tempo máximo indicado até a prontidão.
Interfaces e comunicação
IO-Link Revisão 1.1 Revisão de IO-Link indicada na ficha.
Modo de transferência COM2 (38,4 kBaud) Taxa e modo de transferência informados.
Condições ambientais e proteção
Temperatura ambiente 0 a 60 °C Faixa de temperatura ambiente de operação informada.
Temperatura de armazenamento -15 a 80 °C Faixa de armazenamento informada.
Grau de proteção IP 65; IP 67 Graus de proteção declarados; respeite as condições de montagem e conexão indicadas pelo fabricante.
Resistência a choques 20 g (11 ms) Condição de choque especificada na ficha.
Resistência a vibrações 5 g (10 a 2000 Hz) Condição de vibração especificada na ficha.
Materiais
Materiais do produto 1.4404 (aço inoxidável / 316L); PBT+PC-GF30; PBT-GF20; PC; latão quimicamente niquelado Materiais listados na ficha para o produto.
Materiais em contato com o fluido 1.4401 (aço inoxidável / 316); 1.4404 (aço inoxidável / 316L); latão (2.0371); latão quimicamente niquelado; PPS; anel de vedação FKM Materiais de contato com o fluido declarados; avalie a compatibilidade química para o processo específico.
Dados mecânicos
Peso 1608,6 g Peso indicado no conjunto de dados do produto.
Inibidor de refluxo Integrado, conforme identificação do produto Recurso descrito no anúncio; detalhes funcionais devem ser consultados no datasheet.
Display e operação
Display Presente Display declarado nos dados do anúncio; a ficha fornecida não detalha o tipo ou as opções de visualização.
Vida útil e conformidade
MTTF 170 anos Valor informado no conjunto de dados; consulte o datasheet para condições e método de referência.
NCM 9026.10.19 Código fiscal informado na ficha.

COMPATIBILIDADE

Comunicação

• IO-Link 1.1, transferência COM2 a 38,4 kBaud.
• Sinais de saída informados: comutação, analógico de 4 a 20 mA e frequência de 0 a 10.000 Hz. A ficha não identifica modelo de controlador ou protocolo adicional.

Conexões

Elétrica Conexão elétrica 1 x M12, codificação A, 4 contatos. Alimentação de 18 a 30 V DC; consumo de corrente inferior a 50 mA. Verifique a atribuição dos pinos no datasheet antes de conectar. A ficha não especifica um dispositivo controlador específico.
Processo Conexão de processo G 1, rosca interna. A compatibilidade mecânica depende de a contraparte da instalação corresponder a essa rosca; a ficha não lista adaptadores.

Guia de Seleção Técnica

Cenário Status Motivo Técnico
Sistema com vazão de fluido líquido entre 0,6 e 15 l/min, temperatura do fluido entre -10 e 100 °C e conexão G 1 interna correspondente. ✓ As condições estão dentro da faixa de medição, da faixa de temperatura e do tipo de conexão informados.
Sistema alimentado em 18 a 30 V DC que recebe IO-Link 1.1 em COM2, 38,4 kBaud. ✓ A tensão e os parâmetros de comunicação coincidem com os dados informados para o sensor; a compatibilidade do controlador deve ser confirmada.
Instalação que exige vazão abaixo de 0,6 l/min ou acima de 15 l/min. ✗ A vazão requerida está fora do alcance de medição informado.
Processo que exige temperatura do fluido abaixo de -10 °C ou acima de 100 °C. ✗ A temperatura requerida excede a faixa de temperatura do fluido especificada.
Instalação com contraparte de processo diferente de G 1 interna, sem adaptação validada. ✗ A conexão de processo declarada é G 1 interna; outra interface requer verificação mecânica.
Aplicação acima de 100 bar. ✗ A pressão excede a resistência à pressão informada de 100 bar.
Uso com um fluido cuja compatibilidade química não está estabelecida pela ficha. ✗ A ficha cita fluidos líquidos e óleos, mas não confirma a compatibilidade de cada composição química; consulte o fabricante.

INSTALAÇÃO

Como instalar o Sensor de vazão IFM SB7242 com inibidor de refluxo, display e IO-Link, 0,6 a 15 l/min

  1. Confirme que a vazão, a temperatura do fluido e a pressão previstas estão dentro dos limites informados para o sensor.
  2. Verifique que a tubulação e a contraparte correspondem à conexão de processo G 1 interna.
  3. Confirme a compatibilidade do fluido com os materiais em contato indicados pelo fabricante, especialmente para misturas ou composições não especificadas.
  4. Instale o sensor conforme as orientações de montagem do datasheet; a ficha fornecida não detalha orientação ou comprimento de trecho reto.
  5. Conecte a alimentação de 18 a 30 V DC pelo conector M12 de codificação A e 4 contatos, consultando a atribuição de pinos no documento do fabricante.
  6. Após a instalação, valide a leitura e os sinais de saída ou a comunicação IO-Link com o sistema conectado, sem exceder os limites elétricos especificados.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma Possível causa Verificação
Não há leitura de vazão ou o sensor não fica pronto. Alimentação ausente ou fora da faixa de 18 a 30 V DC, conexão M12 incorreta ou condição de partida não concluída. Meça a tensão no conector, confira a conexão e os contatos conforme o datasheet e aguarde o retardo de prontidão especificado.
A leitura está fora do esperado ou não acompanha o processo. Vazão fora do alcance de 0,6 a 15 l/min, fluido ou condição de operação diferente da aplicação prevista, ou instalação que não atende às instruções do fabricante. Compare a vazão real e a temperatura do fluido com as faixas especificadas e revise a instalação segundo o datasheet.
O controlador não recebe o sinal ou a comunicação IO-Link. Incompatibilidade de configuração do controlador, conexão elétrica incorreta ou configuração diferente de IO-Link 1.1 em COM2, 38,4 kBaud. Confirme a compatibilidade do controlador, a ligação M12 e a configuração de comunicação indicada no datasheet.
A saída de comutação ou analógica não apresenta o comportamento esperado. Ligação ou configuração da entrada do controlador incompatível com o tipo de sinal, ou carga acima do limite aplicável. Identifique o sinal utilizado, confira a ligação e compare a carga e os limites elétricos com as especificações do datasheet.

PERGUNTAS FREQUENTES

O que é o IFM SB7242 e para que serve?
É um sensor mecatrônico de vazão com display e inibidor de refluxo, destinado à medição de vazão e ao controle de temperatura de fluidos líquidos e óleos. A ficha informa sinais de comutação, analógico, frequência e IO-Link.
O SB7242 pode ser conectado a qualquer sistema IO-Link?
A ficha declara IO-Link 1.1 e transferência COM2 a 38,4 kBaud. Confirme se o mestre e a configuração do sistema são compatíveis; não há modelo específico de controlador indicado.
O que acompanha o produto?
A ficha informa uma unidade por embalagem, mas não lista acessórios ou itens adicionais incluídos. Consulte o fornecedor para confirmar o conteúdo físico do fornecimento.
Este sensor serve para medir vazões acima de 15 l/min?
Não, a faixa de medição informada termina em 15 l/min. Para uma vazão superior, selecione uma solução cuja faixa cubra a condição de processo.
Posso usar o SB7242 com qualquer tipo de líquido ou óleo?
A ficha cita fluidos líquidos e óleos, com viscosidade de 320 mm²/s a 40 °C para o óleo, mas não comprova compatibilidade química com qualquer composição. Confirme a compatibilidade do fluido com os materiais de contato antes de especificar.
O sensor parou de medir; o que devo verificar antes de substituí-lo?
Verifique primeiro a alimentação de 18 a 30 V DC, a conexão M12 e se a vazão está dentro do alcance especificado. Confira também a temperatura do fluido e a instalação com base no datasheet.
A leitura de vazão oscila; o que pode estar acontecendo?
Uma causa possível é a operação fora das condições de processo previstas ou uma instalação que não segue as orientações do fabricante. Compare a vazão e a temperatura reais com a ficha e revise a montagem conforme o datasheet.
É melhor comprar o sensor em conjunto ou apenas o SB7242?
A ficha identifica o produto como uma unidade e não informa um kit ou acessórios inclusos. Se a instalação exigir cabos, adaptadores ou outros componentes, confirme separadamente a especificação e a compatibilidade desses itens.
O que preciso conferir para instalar o SB7242?
Confira a conexão de processo G 1 interna, a alimentação de 18 a 30 V DC e a atribuição de pinos do conector M12 no datasheet. A ficha fornecida não especifica orientação de montagem ou trecho reto de tubulação.
Como confirmar a ligação correta do conector M12?
Consulte o datasheet do fabricante para a atribuição dos 4 contatos antes de energizar o sensor. A ficha do produto identifica M12, codificação A e 4 contatos, mas não fornece aqui o pinout.

GLOSSÁRIO TÉCNICO

IO-Link
Interface de comunicação declarada para o sensor, revisão 1.1 e modo COM2.
MEW
Referência usada na ficha para expressar os valores de precisão e repetibilidade do sensor.
G 1 rosca interna
Tipo de conexão de processo indicado para a instalação mecânica do sensor.
Saída analógica 4 a 20 mA
Sinal elétrico analógico indicado na ficha para a transmissão da medição.
IP 65 / IP 67
Graus de proteção do invólucro informados pelo fabricante; a instalação deve seguir as condições do datasheet.
