Sensor de Vazão ifm SB6242 com Display e IO-Link

Pré-visualizar: SB6242 IFM - Sensor de Vazão ifm Monitoramento de fluidos 0,6-15 l/min com Display

SB6242 IFM - Sensor de Vazão ifm Monitoramento de fluidos 0,6-15 l/min com Display

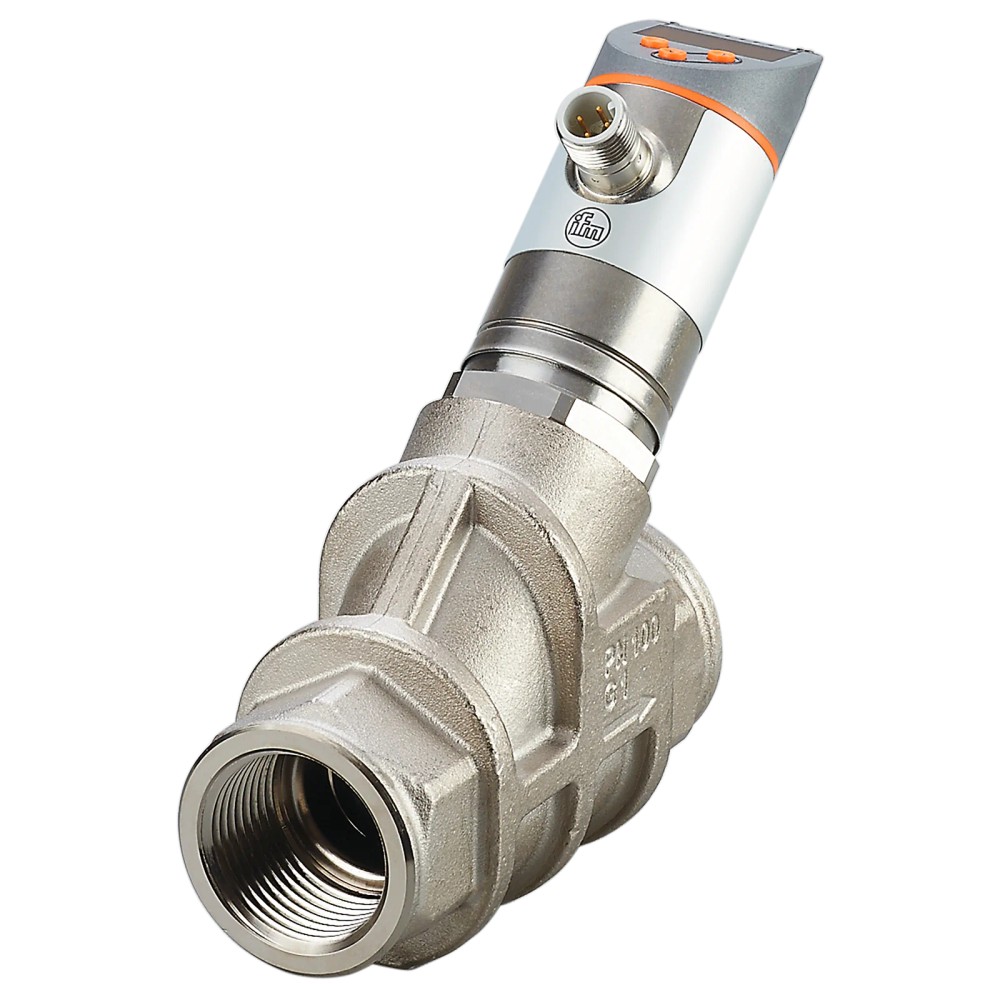

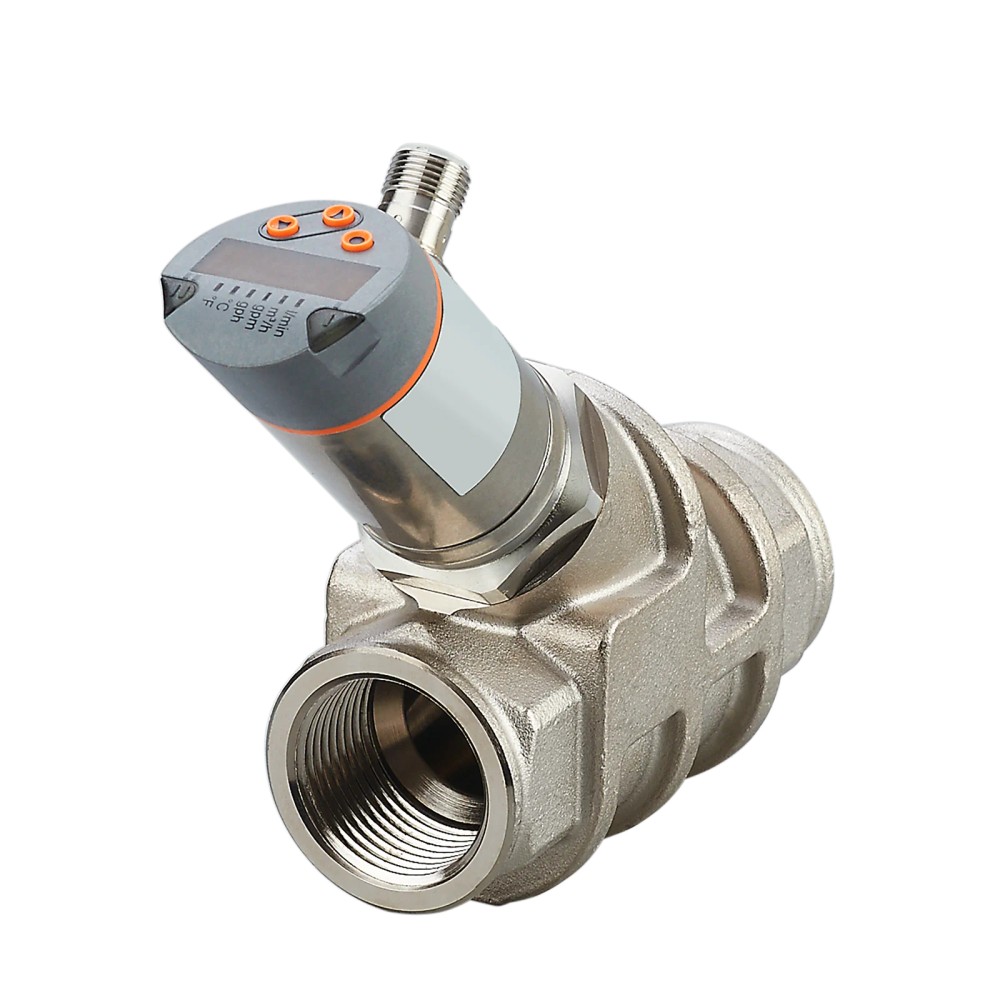

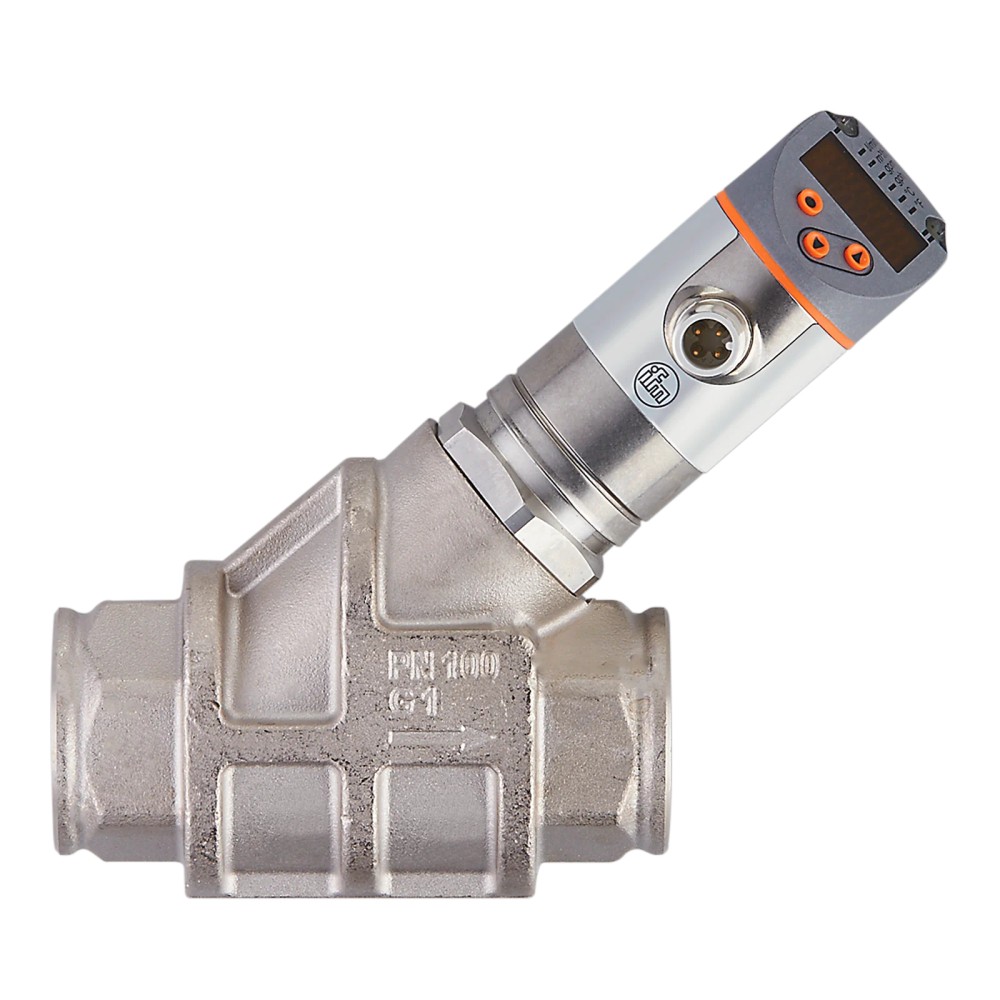

Imagem meramente ilustrativa

R$ 5.323,32

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SB6242
EAN: 4021179340458
NCM do produto: 90261019

Destaques do Produto Vazão nominal medida...mais

Fechar menu

Saiba mais sobre: "SB6242 IFM - Sensor de Vazão ifm Monitoramento de fluidos 0,6-15 l/min com Display"

Destaques do Produto

Vazão nominal medida

0,6 a 15 l/min

Conexão de processo

G 1 interna

Temperatura do fluido

-10 a 100 °C

Alimentação elétrica

18 a 30 V DC

Saídas e comunicação

Comutação, analógica 4 a 20 mA, frequência e IO-Link

Pressão máxima indicada

100 bar

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Vazão ifm SB6242 com Display e Inibidor de Refluxo, 0,6 a 15 l/min, conexão G 1 interna

O ifm SB6242 é um sensor mecatrônico para monitoramento de vazão de fluidos líquidos. Mede de 0,6 a 15 l/min e possui display e inibidor de refluxo. Oferece sinais de comutação, analógico de 4 a 20 mA, frequência e comunicação IO-Link. A conexão de processo é rosca G 1 interna.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Vazão, tecnologia mecatrônica
Faixa de medição	0,6 a 15 l/min
Fluido e temperatura	Fluidos líquidos; -10 a 100 °C
Pressão máxima indicada	100 bar
Conexão de processo	Rosca G 1 interna
Sinais disponíveis	Comutação, analógico, frequência e IO-Link
Saída analógica	4 a 20 mA
Alimentação	18 a 30 V DC
Grau de proteção	IP 65 e IP 67
Display e recurso	Display e inibidor de refluxo

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de vazão de fluidos líquidos quando a vazão de processo estiver dentro de 0,6 a 15 l/min e a temperatura do fluido entre -10 e 100 °C.
Instalações que aceitam conexão de processo G 1 interna e alimentação de 18 a 30 V DC.
Aplicações que necessitam de display local e de pelo menos uma das opções de sinal especificadas: comutação, analógico, frequência ou IO-Link.
Aplicações com fluidos líquidos; a ficha também cita óleos com viscosidade de 320 mm²/s a 40 °C.

⚠ Considere outro se precisa de:

Não selecione para vazões fora da faixa de medição declarada de 0,6 a 15 l/min sem confirmar a adequação com o fabricante.
Não utilize em processo cuja temperatura do fluido fique fora de -10 a 100 °C ou cuja pressão exceda 100 bar.
Não considere compatível mecanicamente com conexões diferentes de G 1 interna sem verificar adaptadores e requisitos do processo.
Não use como solução para medir gases: a ficha informa aplicação para fluidos líquidos.

APLICAÇÕES E USO

Monitoramento de vazão em circuitos com fluidos líquidos, desde que vazão, temperatura, pressão e conexão estejam dentro dos dados especificados.
Aplicações com óleos são mencionadas na ficha para viscosidade de 320 mm²/s a 40 °C; confirme as demais condições de processo no datasheet.
Integração em sistemas que recebam sinal de comutação, saída analógica de 4 a 20 mA, sinal de frequência ou IO-Link COM2 a 38,4 kBaud.
A ficha não identifica setores industriais ou aplicações específicas validadas; usos fora das condições explicitamente listadas devem ser confirmados com o fabricante.

COMO ESCOLHER

Antes de comprar o Sensor de Vazão ifm SB6242 com Display e Inibidor de Refluxo, 0,6 a 15 l/min, conexão G 1 interna, verifique estes pontos:

Escolha o SB6242 quando

A vazão estiver entre 0,6 e 15 l/min, o fluido for líquido, a temperatura estiver entre -10 e 100 °C e a instalação aceitar rosca G 1 interna. Confirme também alimentação de 18 a 30 V DC e a necessidade de sinal de comutação, analógico, frequência ou IO-Link.

Avalie outra configuração quando

A aplicação exigir vazão ou temperatura fora dos limites informados, conexão de processo diferente ou um tipo de fluido não confirmado na ficha. Compare as exigências da instalação com o datasheet do fabricante antes de especificar outro modelo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e função
Modelo	SB6242	Código do modelo informado para o sensor.
Tipo de produto	Sensor de vazão com inibidor de refluxo e display	Descrição funcional do produto.
Tecnologia do sensor	Mecatrônico	Tecnologia declarada na ficha.
Recursos	Inibidor de refluxo; display; sinal de comutação; sinal analógico; sinal de frequência; IO-Link	Recursos e sinais listados para o produto.
Marca	ifm / ifm electronic	Fabricante indicado no anúncio e no catálogo.
SKU e part number do anúncio	SB6242	Identificação do produto na fonte primária do anúncio.
GTIN	4021179340458	Código de identificação comercial informado.
Part number do catálogo	SBG11KL0FRKG	Código indicado no catálogo associado ao produto; o anúncio identifica o SKU como SB6242.

Área de aplicação e fluidos
Meio informado	Fluidos líquidos	Tipo de meio listado na ficha.
Óleos	Óleos com viscosidade de 320 mm²/s a 40 °C	Condição de viscosidade explicitamente indicada para óleos.

Faixa de medição
Vazão	0,6 a 15 l/min; 0,036 a 0,9 m³/h; 9,6 a 237,8 gph; 0,16 a 3,965 gpm	Faixa de medição declarada em unidades métricas e imperiais.

Condições do processo
Temperatura do fluido	-10 a 100 °C	Limites informados para o fluido.
Resistência à pressão	100 bar / 10 MPa	Valor indicado como resistência à pressão na fonte primária e na ficha do produto.
MAWP/CRN	78 bar / 7,8 MPa	Valor separado identificado no catálogo como mawp_crn; não confundir com a resistência à pressão declarada de 100 bar.

Dados elétricos
Tensão de operação	18 a 30 V DC	Faixa de alimentação informada.
Consumo de corrente	Inferior a 50 mA	Limite de consumo indicado na ficha.
Classe de proteção elétrica	III	Classe de proteção declarada.

Saídas e interfaces
Sinais de saída	Comutação, analógico, frequência e IO-Link	Tipos de sinal listados para o produto.
Saída analógica	4 a 20 mA	Faixa de corrente de saída especificada.
Interface IO-Link	COM2, 38,4 kBaud	Modo e taxa de comunicação informados.

Condições ambientais e proteção
Grau de proteção	IP 65 e IP 67	Classes de proteção declaradas; consulte as condições de ensaio e instalação no datasheet.
Temperatura ambiente	0 a 60 °C	Faixa identificada no catálogo como temperatura ambiente.
Temperatura de armazenamento	-15 a 80 °C	Faixa informada para armazenamento.

Dados mecânicos e materiais
Conexão de processo	Rosca G 1 interna	Conexão informada para montagem no processo.
Materiais de construção	1.4404 (aço inoxidável/316L), PBT+PC-GF30, PBT-GF20, PC e latão quimicamente niquelado	Materiais listados como materiais de construção.
Materiais em contato com o fluido	1.4401 (aço inoxidável/316), 1.4404 (aço inoxidável/316L), latão (2.0371), latão quimicamente niquelado, PPS e anel de vedação FKM	Materiais identificados como em contato com o fluido.
Peso	1547,7 g	Valor informado no dataset; a variante apresenta arredondamento para 1,55 kg.

Displays e elementos de operação
Display	Presente	O display é indicado no nome e nos recursos do produto; a ficha fornecida não detalha tipo ou características de leitura.
Inibidor de refluxo	Presente	Recurso explicitamente indicado para o modelo.

Certificações e identificação fiscal
Certificação	cULus, aprovação I006, arquivo E174189	Certificação listada no catálogo.
NCM	9026.10.19	Classificação fiscal informada no contexto.

COMPATIBILIDADE

Comunicação

• IO-Link, COM2 a 38,4 kBaud.

• Saída analógica de 4 a 20 mA.

• Sinal de frequência.

• Sinal de comutação.

Conexões

Elétrica Alimentação de 18 a 30 V DC; consumo de corrente inferior a 50 mA. A ficha não informa o tipo de conector elétrico nem a pinagem; consulte o datasheet antes de fazer a ligação. Classe de proteção III.

Processo Conexão de processo com rosca G 1 interna. Verifique a correspondência da rosca e os requisitos de vedação da instalação. A conexão mecânica não determina, por si só, a compatibilidade elétrica ou de comunicação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Processo com fluido líquido, vazão de 0,6 a 15 l/min e temperatura entre -10 e 100 °C	✓	Essas condições estão dentro dos limites de medição e temperatura informados na ficha.
Instalação com conexão de processo G 1 interna	✓	A conexão indicada para o SB6242 é rosca G 1 interna.
Sistema elétrico de 18 a 30 V DC que utiliza uma das saídas indicadas	✓	A ficha informa alimentação de 18 a 30 V DC e sinais de comutação, analógico, frequência e IO-Link.
Sistema que exige IO-Link com COM2 a 38,4 kBaud	✓	A interface informada é IO-Link, COM2 a 38,4 kBaud.
Medição de gás	✗	A ficha descreve o uso com fluidos líquidos; não confirma medição de gases.
Processo acima de 100 bar ou fora da faixa de temperatura do fluido de -10 a 100 °C	✗	As condições excedem os limites informados para pressão ou temperatura.

INSTALAÇÃO

Como instalar o Sensor de Vazão ifm SB6242 com Display e Inibidor de Refluxo, 0,6 a 15 l/min, conexão G 1 interna

Confirme que o fluido é líquido e que a vazão, a temperatura e a pressão do processo estão dentro dos limites declarados.
Verifique a compatibilidade da conexão de processo G 1 interna com a tubulação ou o adaptador previsto.
Instale o sensor na linha conforme as instruções e orientações de montagem do fabricante; consulte o datasheet para detalhes não especificados nesta ficha.
Confirme que a alimentação disponível está entre 18 e 30 V DC e que o circuito respeita os dados elétricos do produto.
Selecione e conecte o sinal requerido — comutação, analógico, frequência ou IO-Link — seguindo o esquema de ligação oficial, pois a pinagem não consta no contexto fornecido.
Após a montagem, verifique a vedação, a alimentação, a comunicação ou o sinal selecionado e compare a leitura com as condições reais do processo.

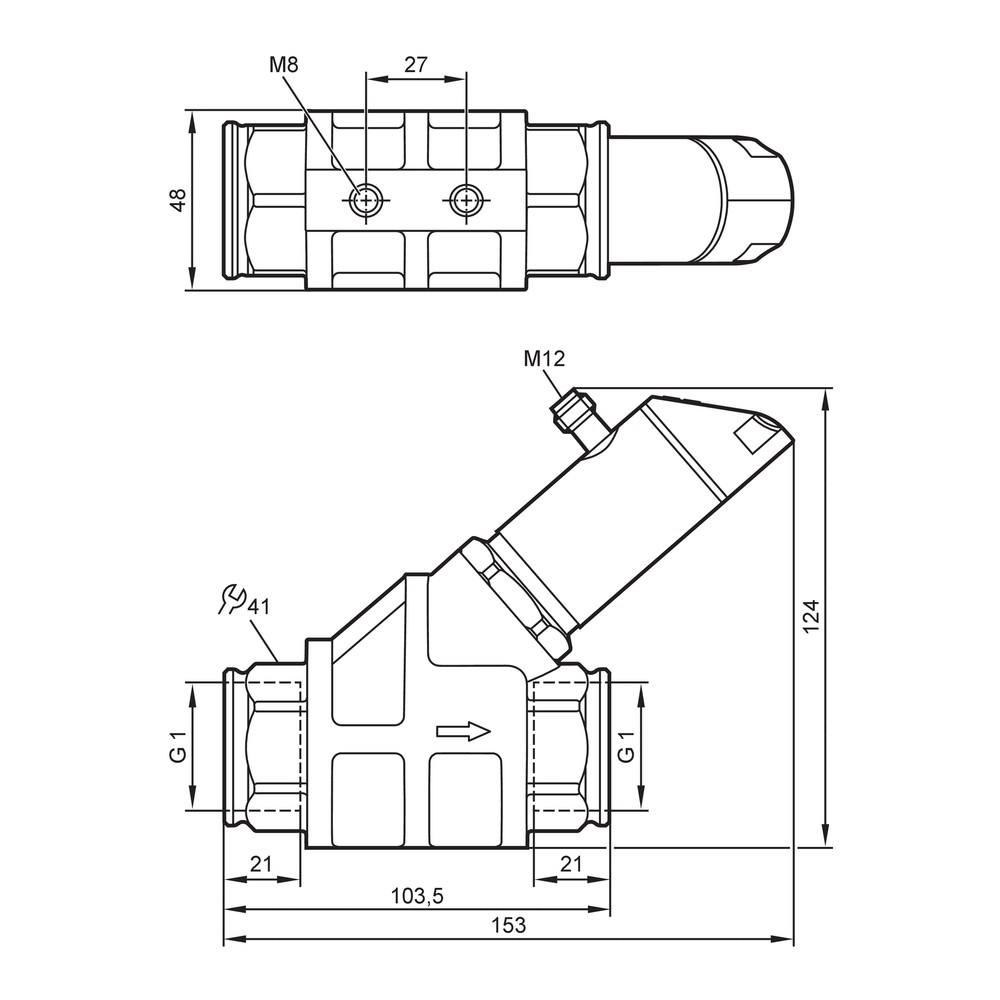

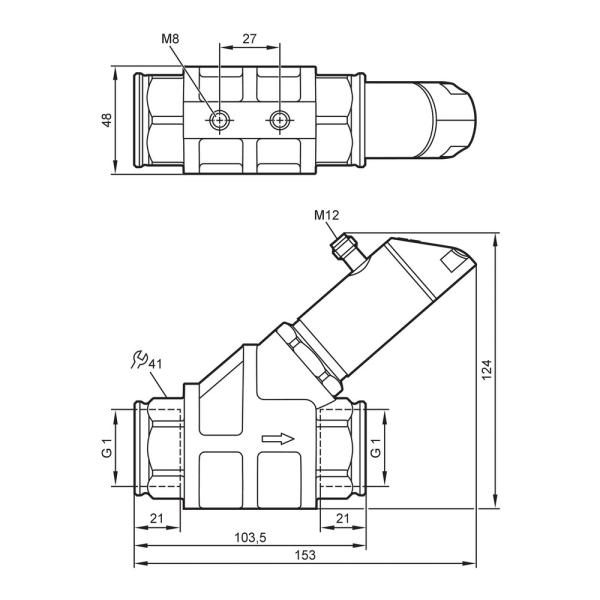

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não apresenta leitura ou sinal após a instalação.	Alimentação ausente ou fora da faixa de 18 a 30 V DC, ou ligação elétrica incorreta.	Meça a tensão nos terminais conforme o esquema oficial e confira a ligação e o sinal configurado.
A leitura de vazão não corresponde à condição esperada do processo.	Vazão fora da faixa de 0,6 a 15 l/min, condição de fluido ou processo não compatível com a aplicação configurada.	Compare a vazão real com a faixa especificada e confira o fluido e as condições de operação no datasheet.
Há vazamento na conexão do processo.	Conexão G 1 interna incompatível com a contraparte ou montagem/vedação inadequada.	Despressurize o sistema conforme os procedimentos da instalação e verifique a correspondência da rosca e a vedação aplicada.
O controlador não recebe dados por IO-Link.	Configuração de interface ou ligação elétrica incompatível com IO-Link COM2 a 38,4 kBaud.	Confirme no mestre a configuração COM2 e 38,4 kBaud, verifique a ligação conforme o datasheet e valide a alimentação.

DOCUMENTAÇÃO TÉCNICA

Folha de dados SB6242 em português (Datasheet) Desenho em escala SB6242 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o ifm SB6242 e para que serve?

É um sensor mecatrônico de vazão com display e inibidor de refluxo, destinado ao monitoramento de fluidos líquidos. Sua faixa declarada é de 0,6 a 15 l/min.

Quais sinais e comunicação o SB6242 oferece?

A ficha lista sinais de comutação, analógico, frequência e IO-Link. A saída analógica é de 4 a 20 mA, e a interface IO-Link é COM2 a 38,4 kBaud.

O SB6242 serve para medir gases?

A ficha informa aplicação para fluidos líquidos e não confirma medição de gases. Para esse meio, consulte o fabricante e selecione um produto com especificação explícita para gases.

Posso usar o SB6242 fora da faixa de temperatura informada?

A faixa especificada para o fluido é de -10 a 100 °C. A ficha não confirma operação fora desses limites.

O sensor está instalado, mas não aparece sinal; o que verifico antes de substituí-lo?

Verifique se a alimentação está entre 18 e 30 V DC e confira a ligação conforme o esquema do fabricante. Depois, confirme se o circuito está configurado para a saída utilizada.

A comunicação IO-Link falha; qual é a primeira verificação?

Confira se o mestre está configurado para IO-Link COM2 a 38,4 kBaud. Verifique também a alimentação e a ligação elétrica conforme o datasheet.

Devo comprar o SB6242 ou procurar outro modelo?

Escolha o SB6242 se a aplicação exigir a faixa de 0,6 a 15 l/min, conexão G 1 interna e condições de processo dentro dos limites informados. Se a vazão, o fluido, a conexão ou a temperatura não corresponderem, compare com outra opção usando o datasheet do fabricante.

O produto acompanha cabos ou outros acessórios?

A ficha fornecida não informa acessórios inclusos; por isso, não é possível confirmar cabo ou outro item de acompanhamento. Consulte o fornecedor para confirmar o conteúdo do fornecimento.

Que cuidado devo ter ao instalar a conexão de processo?

Confirme que a contraparte corresponde à rosca G 1 interna e siga as instruções de montagem e vedação do fabricante. O contexto fornecido não especifica ferramenta nem torque de aperto.

O que pode causar vazamento após a montagem?

Uma conexão incompatível ou vedação/montagem inadequada pode causar vazamento. Verifique a correspondência da rosca e a vedação conforme os procedimentos da instalação, com o sistema despressurizado.

GLOSSÁRIO TÉCNICO

Vazão

Volume de fluido que atravessa um ponto do processo por unidade de tempo (Ref.: alcance de medição de 0,6 a 15 l/min).

IO-Link

Interface de comunicação industrial indicada para o sensor, com modo e taxa de comunicação especificados na ficha (Ref.: IO-Link COM2, 38,4 kBaud).

Saída analógica 4 a 20 mA

Sinal elétrico analógico em corrente listado como saída do produto (Ref.: corrente de saída analógica de 4 a 20 mA).

Rosca G 1 interna

Tipo de conexão de processo declarada para montagem mecânica do sensor na instalação (Ref.: conexão G 1 interna).

Grau de proteção IP

Classificação declarada para o invólucro do produto; as condições específicas de ensaio e instalação devem ser verificadas na documentação do fabricante (Ref.: IP 65 e IP 67).
