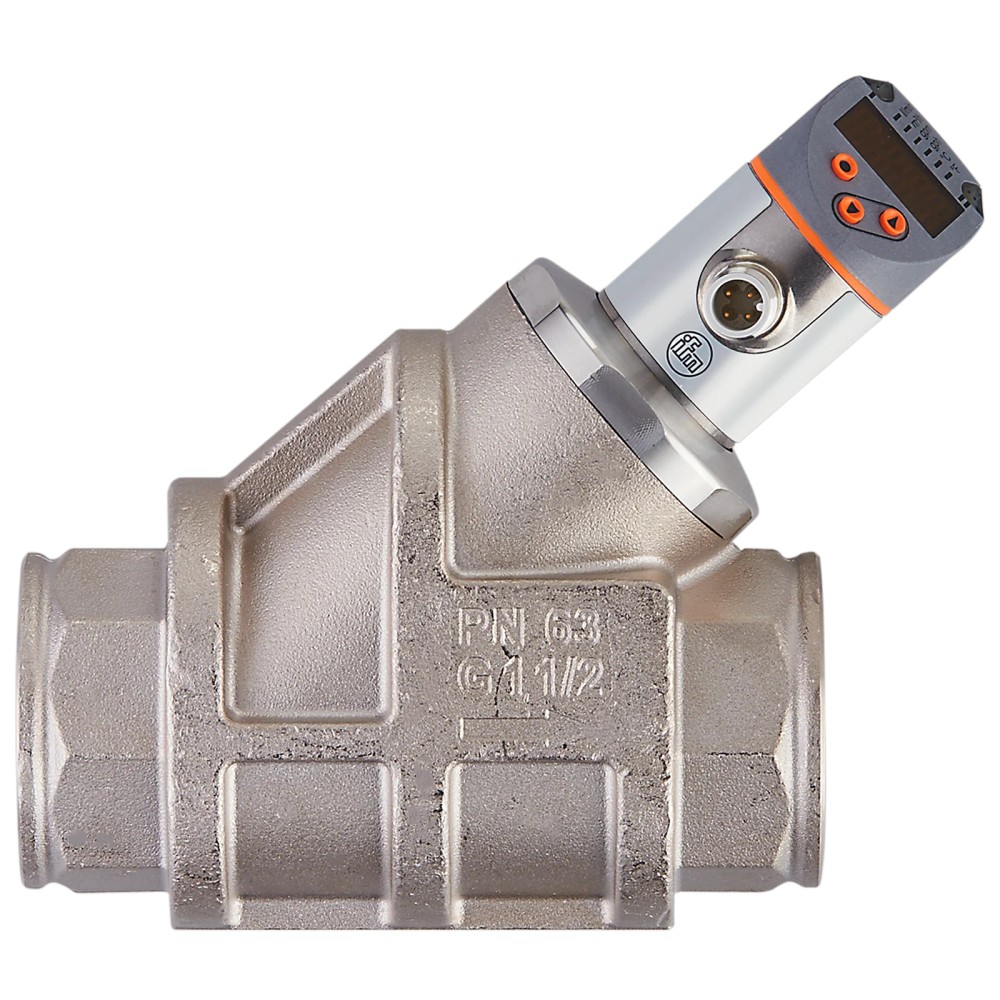

Imagem meramente ilustrativa

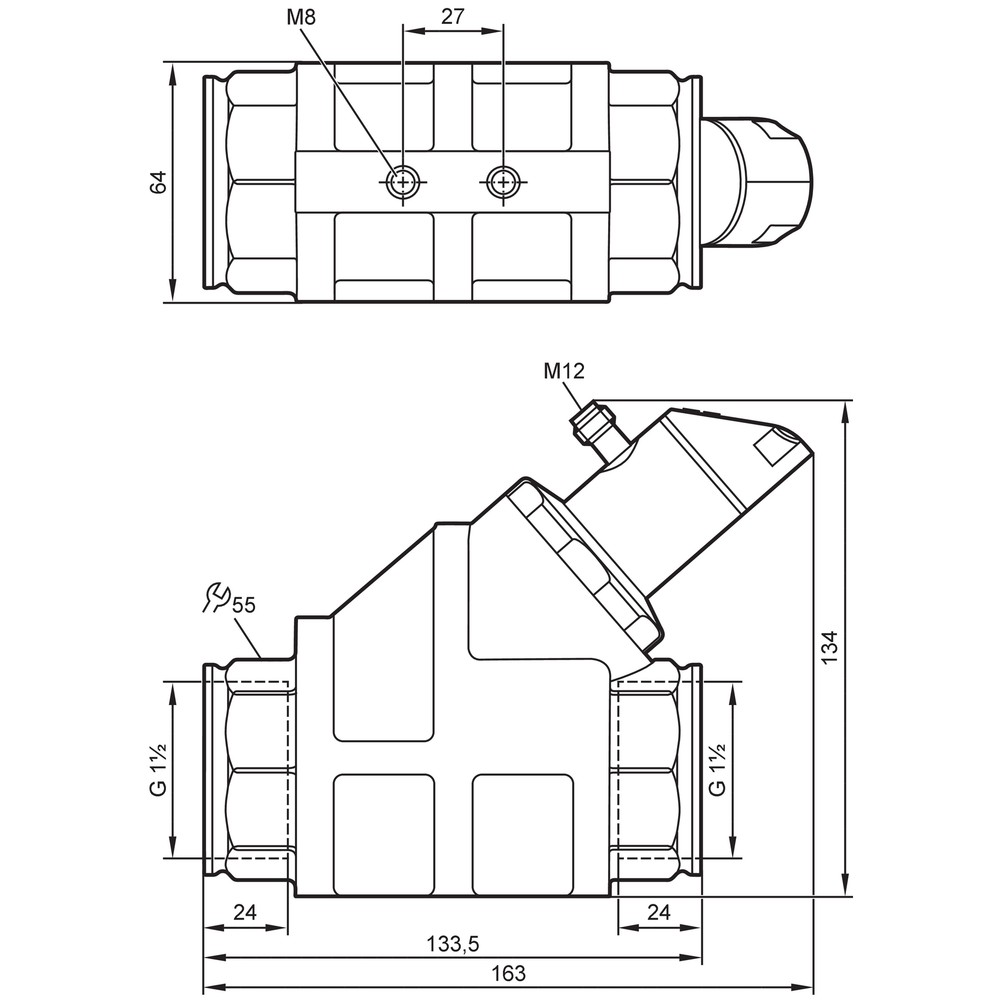

Imagem meramente ilustrativa

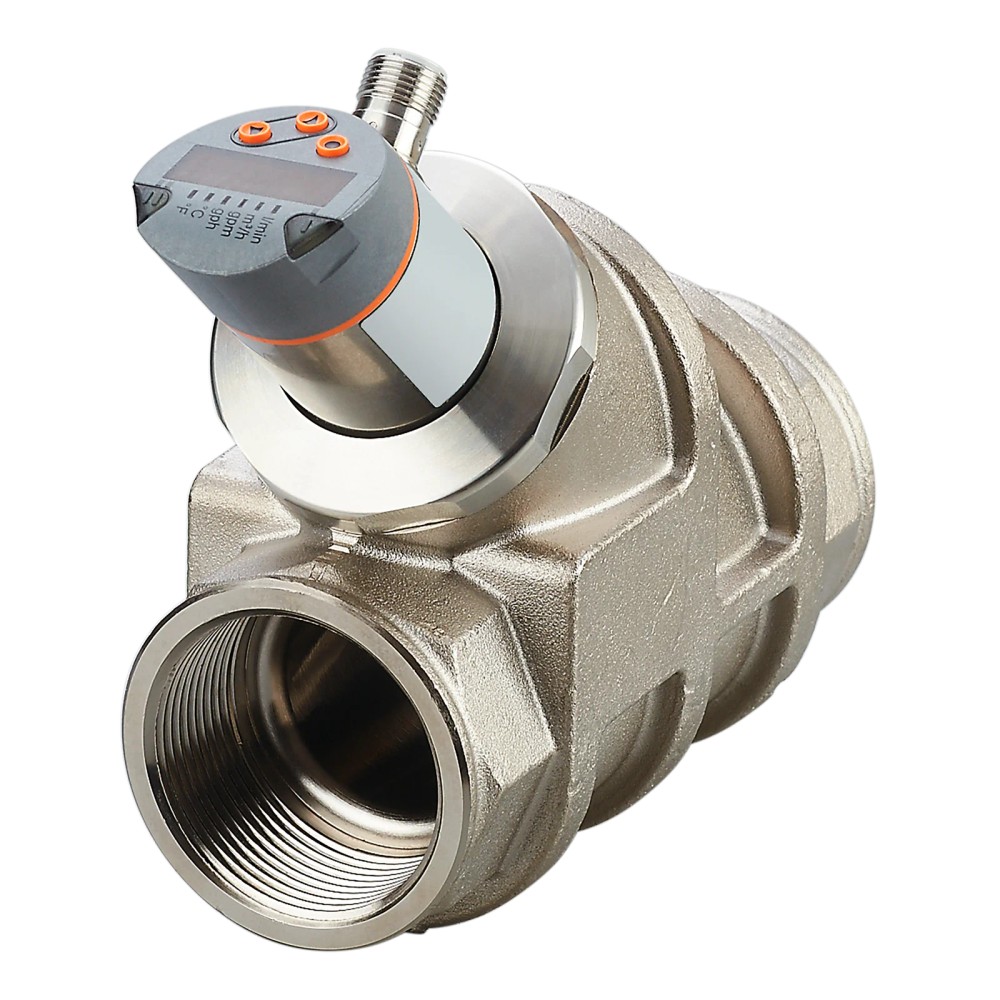

Imagem meramente ilustrativa

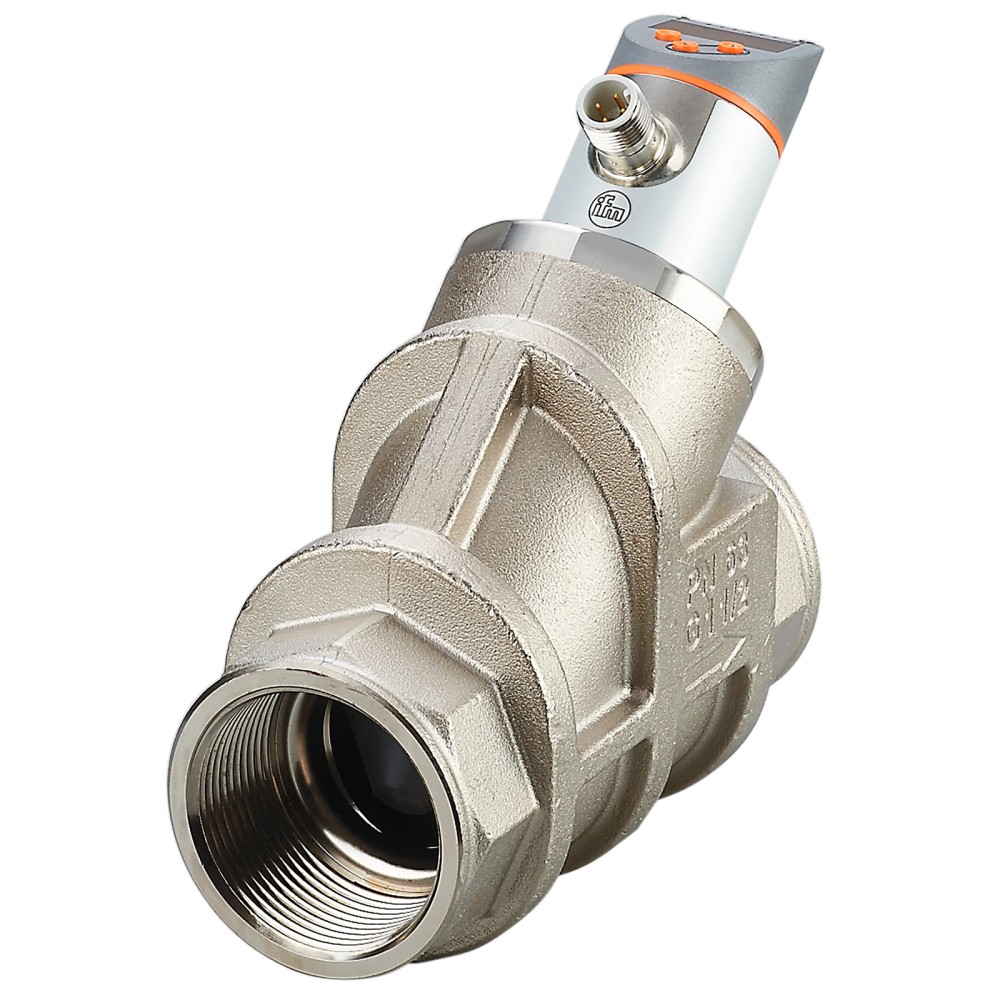

Imagem meramente ilustrativa
- Referência do fabricante: SB5256
- EAN: 4021179318693
- NCM do produto: 90261019
Destaques do Produto
Faixa de Medição...mais
Saiba mais sobre: "SB5256 IFM - Sensor Vazão IFM Monitora fluidos/óleo 2-100L/min, IO-Link, 63bar"
Destaques do Produto
Faixa de Medição
2...100 l/min
Conexão de Processo
G 1 1/2
Protocolo
IO-Link
Temperatura
-10...100 °C
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.
Sobre o SB5256 IFM - Sensor de Vazão Mecatrônico com Inibidor de Refluxo e Display
O sensor de vazão SB5256 da IFM é um dispositivo mecatrônico projetado para o monitoramento preciso de líquidos e óleos industriais. Ele atua na faixa de 2 a 100 l/min, oferecendo display local para leitura e interface IO-Link para integração com sistemas de controle. Sua construção robusta inclui um inibidor de refluxo integrado e suporta pressões de até 63 bar, garantindo confiabilidade em ambientes operacionais exigentes.
PRINCIPAIS ESPECIFICAÇÕES
| Tecnologia | Mecatrônico |
| Faixa de Medição | 2...100 l/min |
| Pressão Máxima | 63 bar |
| Comunicação | IO-Link |
| Conexão | G 1 1/2 |
| Temperatura Fluido | -10...100 °C |
| Proteção | IP 65 / IP 67 |
| Tensão | 18...30 V DC |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Circuitos de lubrificação hidráulica
- Sistemas de refrigeração de máquinas-ferramenta
- Monitoramento de vazão de fluidos de resfriamento
- Processos industriais que necessitam de prevenção contra refluxo
⚠ Considere outro se precisa de:
- Fluidos com partículas abrasivas que podem desgastar a mecânica interna
- Sistemas onde a temperatura do fluido excede 100 °C
- Aplicações com pressões operacionais acima de 63 bar
- Gases comprimidos
APLICAÇÕES E USO
- Monitoramento de vazão em sistemas hidráulicos de lubrificação
- Sistemas de refrigeração industrial e de máquinas-ferramenta
- Processos de transporte de fluidos que exigem proteção contra retorno de fluxo
- Automação de fluidos onde é necessário sinal analógico ou digital via IO-Link
COMO ESCOLHER
Antes de comprar o SB5256 IFM - Sensor de Vazão Mecatrônico com Inibidor de Refluxo e Display, verifique estes pontos:
Escolha o SB5256 se:
Você precisa de um sensor compacto que combine medição de vazão, display de leitura local e proteção contra refluxo em um único componente, com conectividade IO-Link.
Busque alternativas se:
Sua aplicação excede a faixa de medição de 100 l/min, requer uma conexão de processo diferente de G 1 1/2, ou se o fluido for incompatível com materiais como aço inoxidável 316L e FKM.
ESPECIFICAÇÕES TÉCNICAS
| Desempenho de Medição | ||
|---|---|---|
| Faixa de Medição | 2...100 l/min | Faixa de operação nominal para precisão declarada |
| Resistência à Pressão | 63 bar | Limite de pressão máxima de operação no sistema |
| Interfaces e Saídas | ||
|---|---|---|
| Interface de Comunicação | IO-Link COM2 | Protocolo de comunicação serial |
| Sinais de Saída | Comutação, Analógico (4-20mA), Frequência | Modos de transmissão de sinal para o controlador |
| Conectividade e Instalação | ||
|---|---|---|
| Conexão de Processo | G 1 1/2 Rosca interna | Interface mecânica de instalação |
| Conexão Elétrica | M12, 4 pinos, contatos dourados | Interface de conexão padrão industrial |
COMPATIBILIDADE
Comunicação
• IO-Link (COM2, 38.4 kBaud, V1.1)
Conexões
Elétrica
1 x M12; codificação A; 4 pinos dourados
Processo
G 1 1/2 (Rosca interna)
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Sistemas de resfriamento com água e glicol | ✓ | Compatível com fluidos líquidos padrão dentro da faixa de temperatura de -10 a 100 °C. |
| Sistemas de alta pressão acima de 63 bar | ✗ | A pressão de operação excede o limite de resistência mecânica especificado para o sensor. |
INSTALAÇÃO
Como instalar o SB5256 IFM - Sensor de Vazão Mecatrônico com Inibidor de Refluxo e Display
- Certifique-se de que o sistema esteja despressurizado e frio.
- Limpe as roscas da tubulação e do sensor.
- Aplique material de vedação adequado às roscas G 1 1/2.
- Instale o sensor, garantindo que a seta no corpo indique a direção do fluxo.
- Conecte o cabo M12 de 4 pinos na porta de comunicação.
- Configure os setpoints de comutação ou parâmetros IO-Link conforme a necessidade do sistema.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| Leituras de vazão instáveis ou fora da faixa esperada | Presença de bolhas de ar ou cavitação no fluido | Realizar sangria do sistema hidráulico e verificar se o fluxo está laminar |
| Vazamento na conexão de processo | Falha na vedação ou torque incorreto na rosca | Inspecionar o estado do vedante e reapertar conforme especificações de torque |
| Sem sinal de saída ou falha na comunicação IO-Link | Cabo M12 mal conectado ou danificado | Verificar continuidade do cabo e integridade dos pinos dourados |
| Dano mecânico ao pistão interno ou erro constante no display | Sobrecarga de pressão no sistema | Medir a pressão do sistema e comparar com o limite de 63 bar |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é este sensor e qual sua principal função?
O SB5256 é um sensor de vazão mecatrônico projetado para monitorar fluidos líquidos e óleos em sistemas industriais, integrando medição de fluxo e inibidor de refluxo.
Este equipamento possui comunicação industrial?
Sim, o dispositivo possui interface de comunicação IO-Link (COM2, 38.4 kBaud), permitindo integração avançada em sistemas de automação.
Para quais aplicações o sensor não é indicado?
Este sensor não é indicado para gases ou fluidos altamente corrosivos que não sejam compatíveis com os materiais em contato (aço inoxidável 316L/316, latão niquelado, FKM).
Existem limitações de temperatura ou pressão?
O sensor não deve ser operado acima de 100 °C ou com pressões que excedam 63 bar, pois isso compromete a integridade do sensor e a precisão da medição.
O que verificar se o sinal analógico não estiver variando?
Verifique a integridade do cabeamento M12 e se a pinagem está correta, pois problemas de conexão são a causa mais frequente de falhas de sinal ou falta de leitura.
O que pode causar leituras de vazão instáveis?
Se houver erro de medição, verifique a presença de ar no sistema hidráulico, pois bolhas de ar interferem no funcionamento do sensor mecatrônico.
Este sensor substitui uma válvula de retenção?
Sim, ele substitui a necessidade de um sensor de fluxo e uma válvula de retenção separada, reduzindo a complexidade mecânica da instalação.
Devo escolher este modelo ou um sensor sem display?
Escolha o SB5256 para monitoramento local com display; para aplicações simples de telemetria sem interface local, outras linhas de sensores IFM podem ser mais adequadas.
Quais cuidados são essenciais na instalação?
A instalação deve garantir que a seta no corpo do sensor esteja alinhada com o sentido do fluxo, utilizando vedação adequada na rosca G 1 1/2.
Como funciona o processo de compra e entrega?
A IFM realiza o faturamento e a gestão logística do produto, garantindo rastreabilidade e disponibilidade técnica através da Melhor Indústria.
GLOSSÁRIO TÉCNICO
IO-Link
Interface de comunicação ponto a ponto baseada no padrão IEC 61131-9, permitindo configuração remota e diagnóstico avançado do sensor.
Mecatrônico
Tecnologia de medição que combina princípios mecânicos (fluxo movendo um pistão) com eletrônica para conversão em sinal de saída (Ref.: Tecnologia de medição).
Inibidor de Refluxo
Mecanismo interno que impede o retorno do fluido no sentido oposto ao fluxo, atuando como uma válvula de retenção (Ref.: Função principal).
G 1 1/2
Padrão de rosca de conexão de processo (conforme normas de tubulação) para acoplamento mecânico do sensor à tubulação (Ref.: Conexão de processo).
IP 67
Grau de proteção contra entrada de poeira e imersão temporária em água, garantindo robustez em ambientes industriais (Ref.: Grau de proteção).
