Sensor de Vazão ifm SB4256 com Display e IO-Link

Pré-visualizar: SB4256 IFM - Sensor de Vazão ifm Monitoramento de Fluxo Display e IO-Link

SB4256 IFM - Sensor de Vazão ifm Monitoramento de Fluxo Display e IO-Link

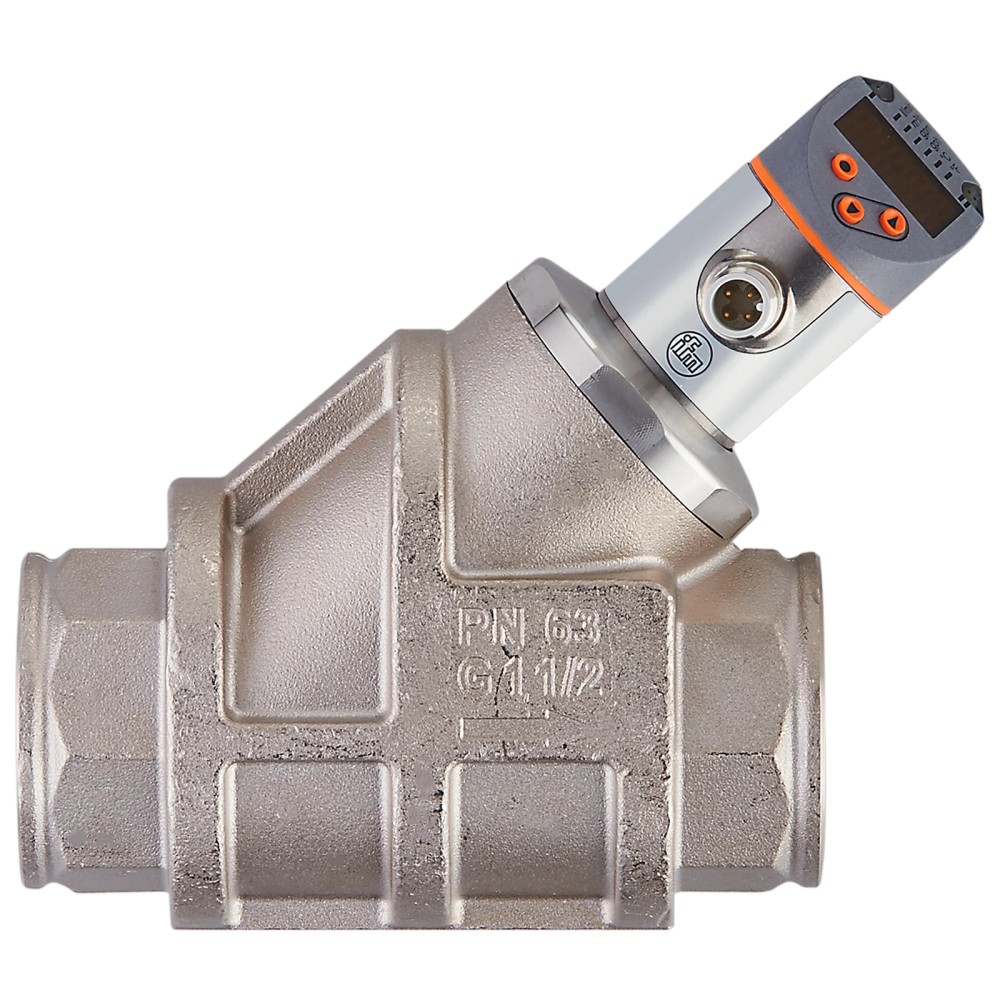

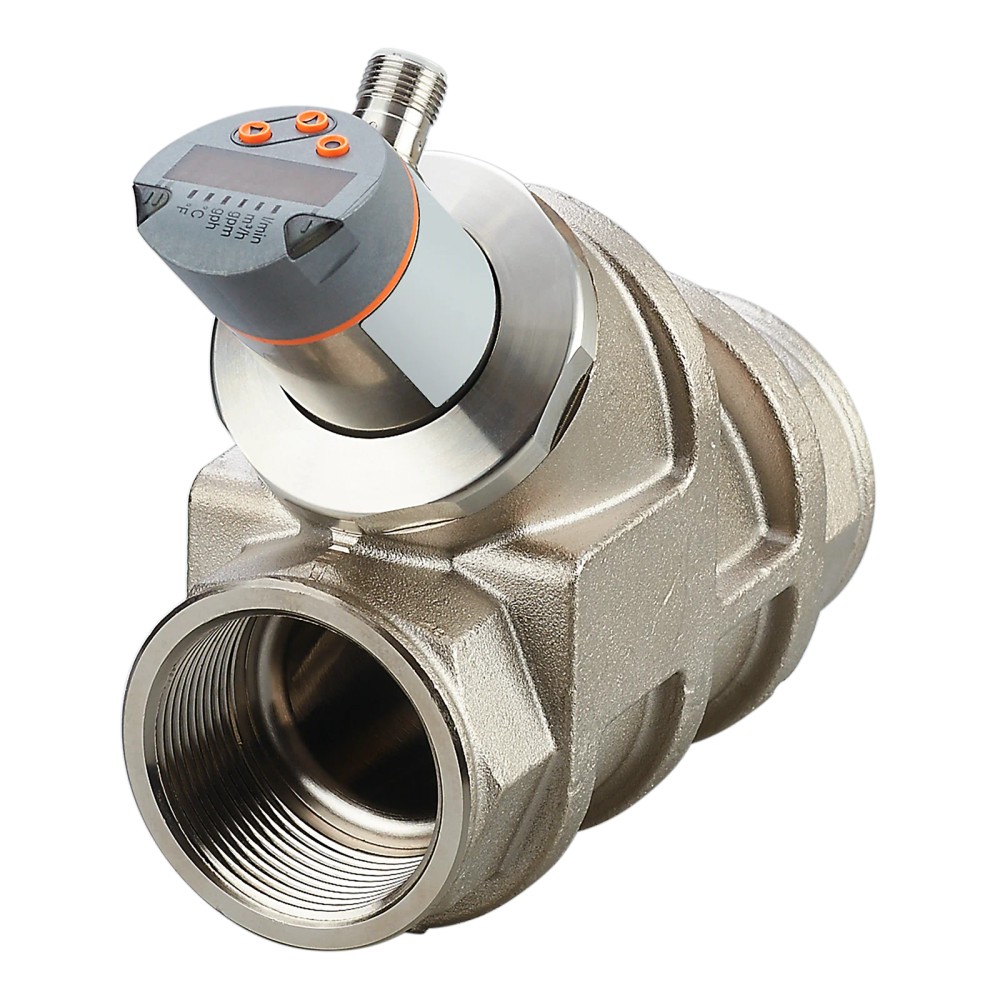

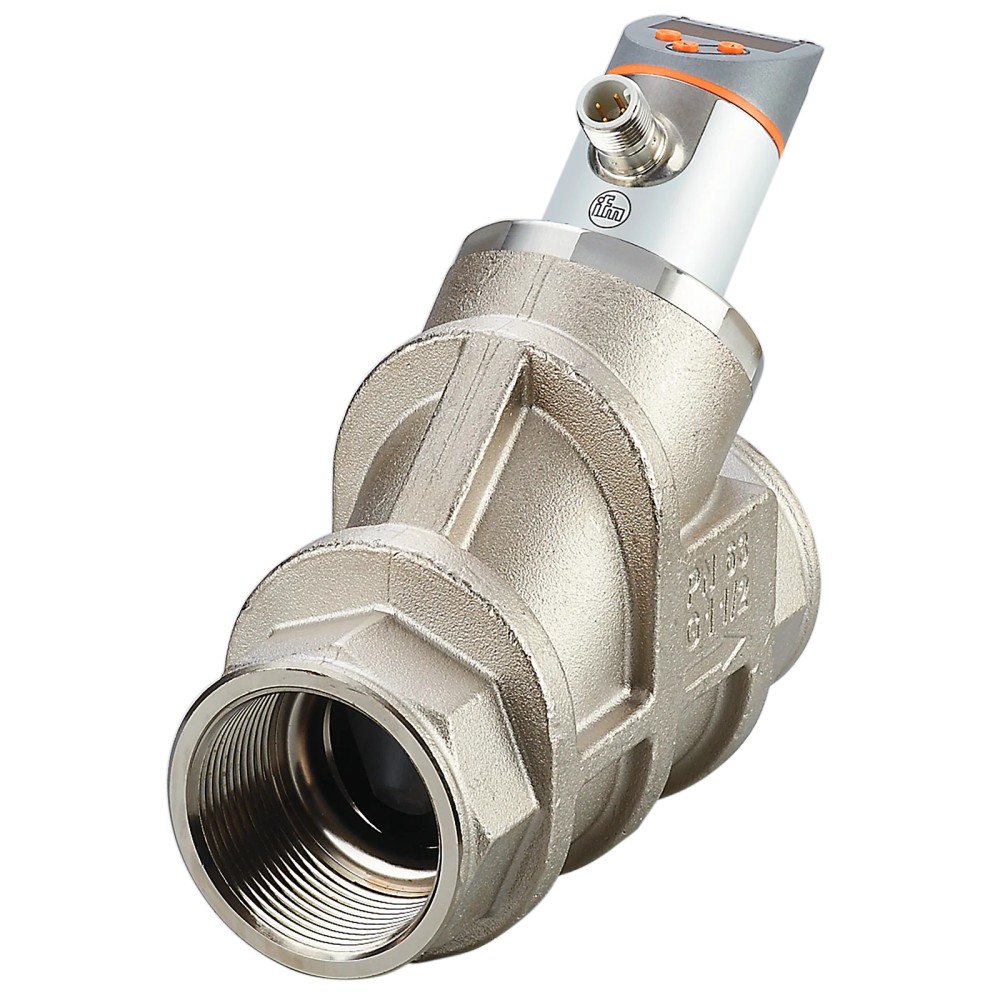

Imagem meramente ilustrativa

R$ 6.206,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SB4256
EAN: 4021179350280
NCM do produto: 90261019

Destaques do Produto Faixa de Medição...mais

Fechar menu

Saiba mais sobre: "SB4256 IFM - Sensor de Vazão ifm Monitoramento de Fluxo Display e IO-Link"

Destaques do Produto

Faixa de Medição

4...100 l/min

Interface de Comunicação

IO-Link

Conexão de Processo

G 1 1/2 rosca interna

Proteção

IP 65 / IP 67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de vazão com inibidor de refluxo e display ifm SB4256

O SB4256 é um sensor de vazão mecatrônico de alta precisão projetado para monitorar fluxos volumétricos entre 4 e 100 l/min e temperaturas de -10 a 100 °C. Este dispositivo combina a leitura local via display alfanumérico com recursos avançados de comunicação IO-Link e saídas configuráveis. Com robustez mecânica para pressões de até 63 bar, é a solução ideal para controle de fluidos industriais em circuitos de refrigeração e lubrificação.

PRINCIPAIS ESPECIFICAÇÕES

Alcance de Medição	4...100 l/min
Conexão de Processo	G 1 1/2 rosca interna
Interface	IO-Link
Temperatura do Fluido	-10...100 °C
Pressão Máxima	63 bar
Grau de Proteção	IP 65 / IP 67
Tensão de Operação	18...30 V DC
Material em Contato	Aço Inoxidável/Latão/FKM

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas de refrigeração industrial
Monitoramento de lubrificação em máquinas
Circuitos hidráulicos com fluidos compatíveis (óleos, líquidos base água)
Aplicações que exigem parametrização via IO-Link

⚠ Considere outro se precisa de:

Fluidos com viscosidade superior a 100 mm²/s a 40 °C
Aplicação em gases ou ar comprimido
Instalação sem filtro de proteção (partículas > 200µm)
Uso em ambientes com temperatura de fluido superior a 100 °C

APLICAÇÕES E USO

Monitoramento de vazão em circuitos de refrigeração industrial.
Controle de fluxo em linhas de lubrificação de máquinas operatrizes.
Processos industriais que exigem inibição de refluxo de fluidos líquidos.
Integração em sistemas automatizados via IO-Link para diagnóstico remoto.

COMO ESCOLHER

Antes de comprar o Sensor de vazão com inibidor de refluxo e display ifm SB4256, verifique estes pontos:

Escolha este modelo se...

Seu processo requer medição precisa de vazão de líquidos entre 4 e 100 l/min com necessidade de integração via IO-Link ou sinal analógico em ambientes industriais, suportando pressões de até 63 bar.

Considere outra opção se...

Seu processo trabalha com gases, fluídos com viscosidade muito elevada (>100 mm²/s), ou se a temperatura do fluido for superior a 100°C, casos onde este sensor mecatrônico não é especificado.

ESPECIFICAÇÕES TÉCNICAS

Desempenho de Medição
Alcance de medição	4...100 l/min	Limites operacionais de fluxo nominal
Resistência à pressão	63 bar	Pressão máxima de operação do sistema
Temperatura do fluido	-10...100 °C	Faixa de operação térmica do meio

Dados Elétricos e Interfaces
Interface	IO-Link (COM2, Revisão 1.1)	Protocolo de comunicação digital
Saídas totais	2	Configurável entre binário/analógico
Tempo de resposta	0,01 s	Latência de medição para saída

Dados Mecânicos
Conexão de processo	G 1 1/2 rosca interna	Interface mecânica padrão
Materiais em contato	Aço inoxidável 1.4401/1.4404, Latão, PPS, FKM	Compatibilidade química e durabilidade
Grau de proteção	IP 65 / IP 67	Vedação contra ambiente externo

COMPATIBILIDADE

Comunicação

• IO-Link (COM2, 38.4 kBaud, Rev. 1.1)

Conexões

Elétrica M12 A-coded (4 pinos banhados a ouro)

Processo G 1 1/2 rosca interna

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Monitoramento de óleo hidráulico	✓	Materiais e viscosidade compatíveis com o sensor.
Ambientes externos (poeira/chuva)	✓	Grau de proteção IP67 adequado para exposição.
Medição de vapor ou gases	✗	Produto projetado exclusivamente para líquidos.

INSTALAÇÃO

Como instalar o Sensor de vazão com inibidor de refluxo e display ifm SB4256

Verificar a compatibilidade do fluido com os materiais do sensor.
Instalar filtro de 200 micrômetros na entrada para proteger o sensor.
Posicionar o sensor respeitando a direção do fluxo indicada no corpo.
Conectar o conector M12, garantindo o aperto correto dos pinos.
Configurar parâmetros via IO-Link ou interface local.
Executar teste de pressurização para verificar vedação do G 1 1/2.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Leitura de vazão instável ou flutuante no display.	Presença de ar ou partículas sólidas na tubulação acima de 200µm.	Verificar integridade do filtro de linha e ausência de bolhas de ar no fluido.
O sensor não responde ou não emite sinal de saída.	Falha na conexão do cabo M12 ou inversão de pinos.	Validar pinagem do conector M12 conforme manual técnico e verificar alimentação.
Vazamento no ponto de conexão de processo.	Desgaste ou incompatibilidade química do anel de vedação (FKM).	Inspecionar vedação interna e garantir torque de montagem especificado.
Erro no display ou falha no processamento de dados.	Temperatura operacional excedendo os limites (acima de 100°C).	Monitorar temperatura do fluido e ambiente com sensor externo de referência.

DOCUMENTAÇÃO TÉCNICA

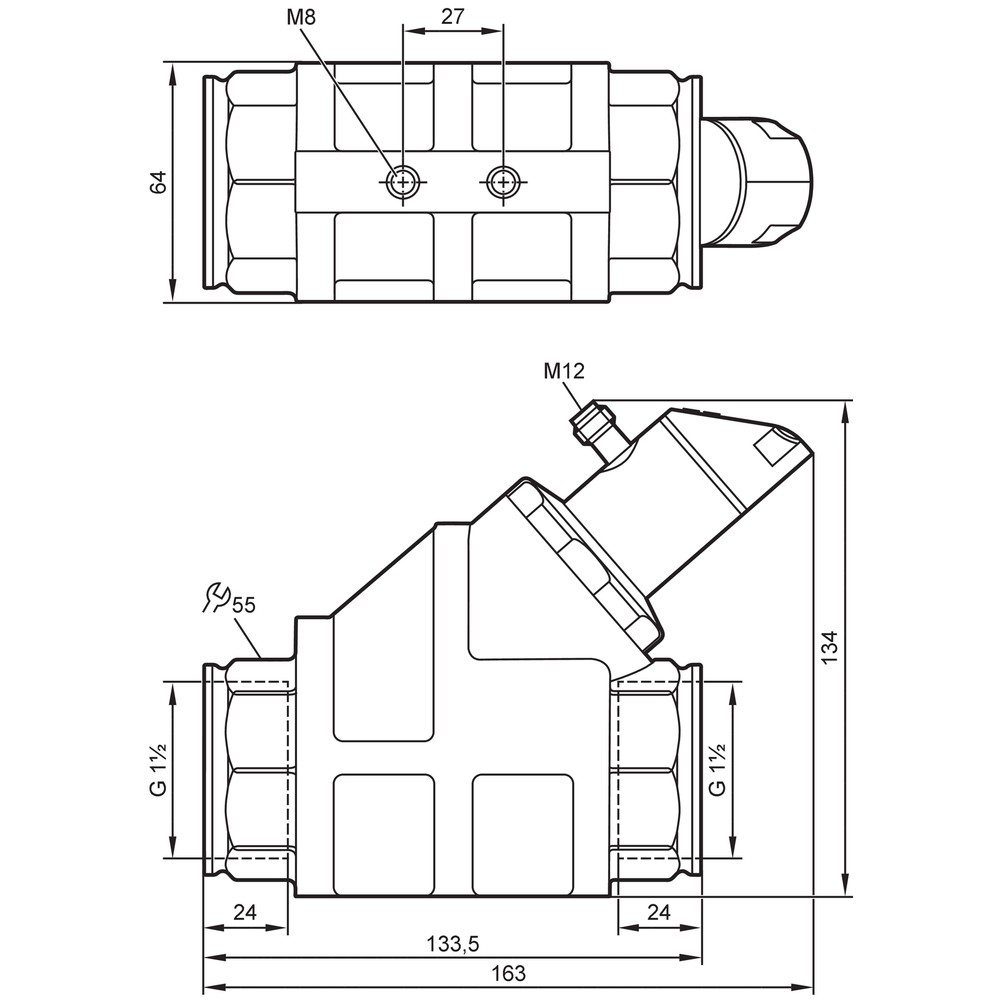

Datasheet Técnico SB4256 (Datasheet) Desenho Dimensional em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor de vazão SB4256 e para qual tipo de aplicação ele é indicado?

Este sensor é um dispositivo mecatrônico para medição de fluxo volumétrico e temperatura, ideal para sistemas hidráulicos e refrigeração, operando com fluidos líquidos ou óleos de viscosidade até 100 mm²/s.

O que acompanha o produto na embalagem?

O pacote inclui o sensor de vazão SB4256, equipado com conexão de processo G 1 1/2 rosca interna. Acessórios como cabos de conexão M12 ou filtros de linha devem ser adquiridos separadamente, conforme a necessidade da instalação.

Este sensor pode ser utilizado com qualquer tipo de fluido ou gás?

Não, este sensor não foi projetado para uso com gases ou fluidos altamente corrosivos que não sejam compatíveis com aço inoxidável 1.4401/1.4404 ou vedação FKM. Aplicações com fluidos abrasivos sem a filtragem adequada de 200 micrômetros podem danificar o mecanismo interno.

Posso utilizar este sensor em fluxos superiores a 100 l/min?

O SB4256 foi desenvolvido para faixas de medição de 4 a 100 l/min. Para processos fora desta escala, a precisão de ± 5% MEW pode ser comprometida ou a medição pode não ser registrada adequadamente.

Como diagnosticar leituras instáveis no sensor?

Sintomas como leituras instáveis ou erros no display geralmente indicam a presença de bolhas de ar ou turbulência excessiva na linha. Verifique se o fluido apresenta bolhas ou se há filtragem inadequada antes de considerar uma falha eletrônica.

O que verificar quando o sensor não emite sinal de saída?

A ausência de sinal de saída pode estar relacionada a falhas na conexão elétrica ou pinagem incorreta do conector M12. Utilize um multímetro para verificar a continuidade dos cabos e a tensão de alimentação entre 18-30V DC.

Qual a vantagem deste modelo comparado aos sensores de fluxo convencionais sem IO-Link?

O modelo SB4256 oferece interface IO-Link e saída analógica 4-20mA, enquanto modelos analógicos puros (sem 'IO' no código) não possuem comunicação digital. A escolha depende da necessidade de integrar o sensor a um mestre IO-Link para parametrização remota.

Como saber se este é o modelo correto para minha automação?

Para decidir, analise se sua aplicação exige comunicação digital via IO-Link para monitoramento de diagnóstico (versão SB4256). Se a aplicação requer apenas um sinal analógico simples de comutação sem dados de processo, outros modelos podem ser adequados.

Quais cuidados devo tomar durante a instalação mecânica?

A instalação requer alinhamento preciso na tubulação, respeitando o sentido do fluxo indicado na carcaça. Utilize a rosca G 1 1/2 e garanta que o torque de aperto esteja dentro das especificações para evitar vazamentos na vedação.

Existe um padrão específico para a conexão elétrica M12?

Sim, a conexão elétrica utiliza conector M12 A-coded com 4 pinos. Certifique-se de que o cabo utilizado seja compatível com a pinagem da IFM para garantir a comunicação correta de sinal e alimentação.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação industrial (Ref.: IEC 61131-9 CDV) que permite a troca de dados bidirecional e parametrização remota do sensor.

MEW

Valor final da faixa de medição (Measuring End Value), utilizado para referenciar a precisão percentual (Ref.: ± 5 % MEW).

Inibidor de refluxo

Mecanismo interno que impede o retorno do fluido, garantindo medições unidirecionais precisas (Ref.: Descrição técnica).

Grau de Proteção IP67

Classificação de proteção contra poeira e imersão temporária em água, permitindo uso em ambientes severos (Ref.: IEC 60529).

Sinal de Comutação

Saída binária (aberto/fechado) que indica o atingimento de um limite parametrizado de fluxo (Ref.: Função de saída).
