Sensor de Vazão IFM SB3257 - 4-200L/min com IO-Link

Pré-visualizar: SB3257 IFM - Sensor Vazão IFM Monitoramento fluxo 4-200L/min, IO-Link, 63bar

SB3257 IFM - Sensor Vazão IFM Monitoramento fluxo 4-200L/min, IO-Link, 63bar

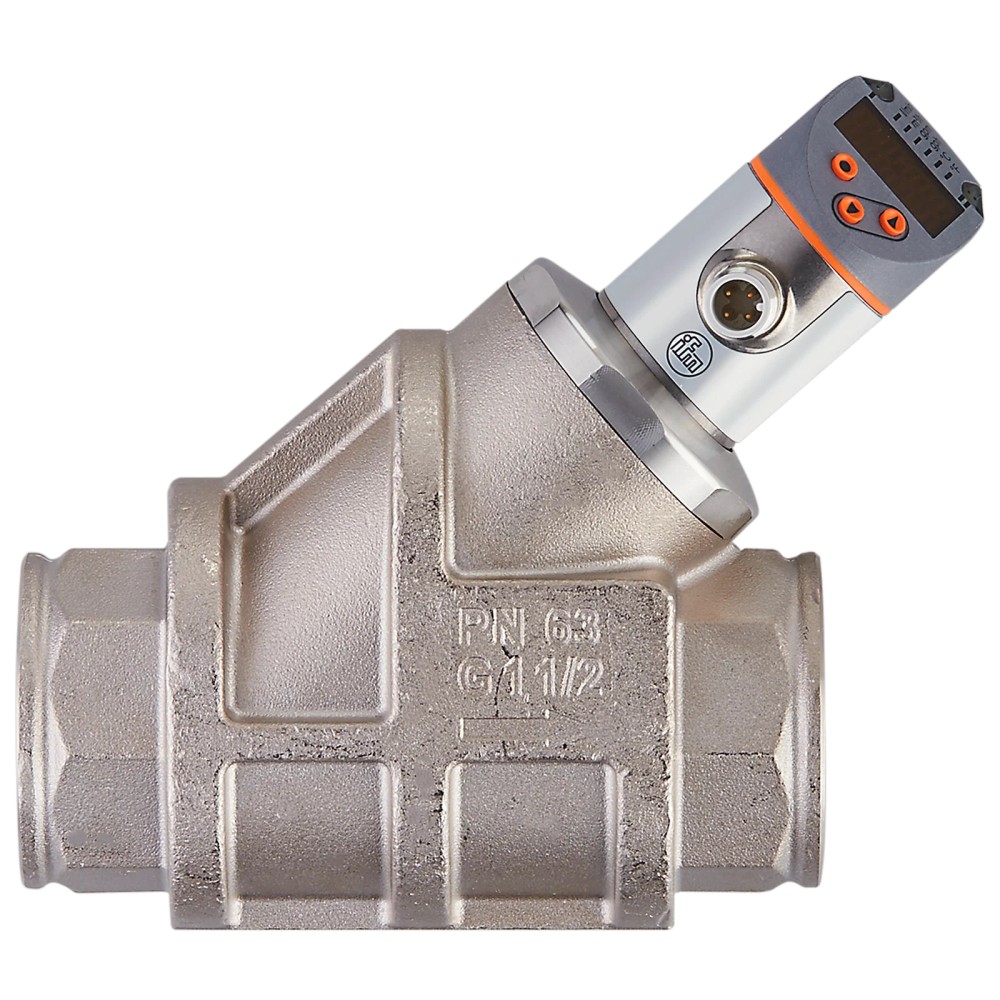

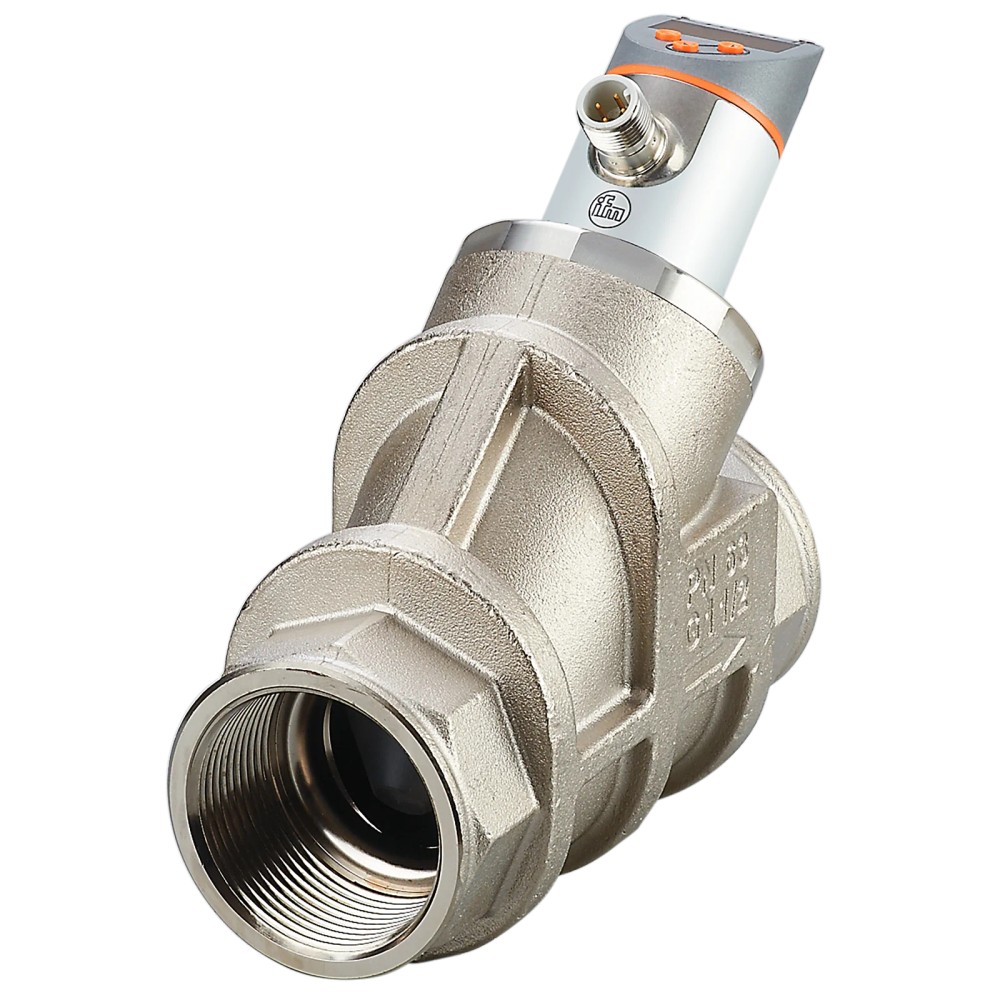

Imagem meramente ilustrativa

R$ 6.206,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SB3257
EAN: 4021179316040
NCM do produto: 90261029

Destaques do Produto Faixa de vazão 4 a...mais

Fechar menu

Saiba mais sobre: "SB3257 IFM - Sensor Vazão IFM Monitoramento fluxo 4-200L/min, IO-Link, 63bar"

Destaques do Produto

Faixa de vazão

4 a 200 l/min

Conexão de processo

G 1 1/2, rosca interna

Temperatura do fluido

-10 a 100 °C

Pressão máxima

63 bar; 50 bar acima de 70 °C de temperatura do fluido

Alimentação

18 a 30 V DC, SELV/PELV

Interface

IO-Link 1.1; sinais de comutação, analógico e frequência

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

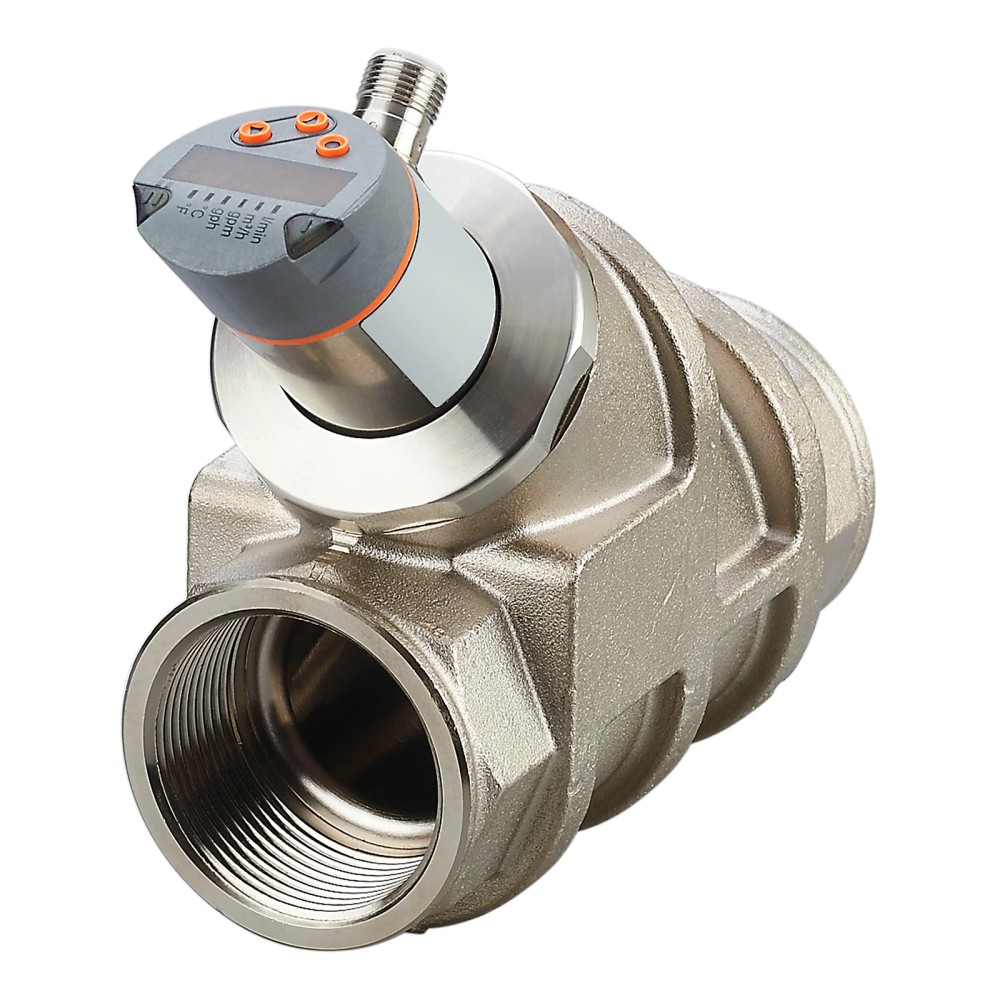

Sobre o IFM SB3257 — Sensor de vazão mecatrônico com inibidor de refluxo, display e IO-Link, 4 a 200 l/min, conexão G 1 1/2 e resistência à pressão de 63 bar

O IFM SB3257 é um sensor mecatrônico para medir e monitorar vazão de fluidos líquidos e óleos. Mede de 4 a 200 l/min e oferece display, inibidor de refluxo e saídas de comutação, analógica, frequência e IO-Link. Opera com fluidos entre -10 e 100 °C e suporta pressão de até 63 bar, com redução do limite para 50 bar quando a temperatura do fluido excede 70 °C.

PRINCIPAIS ESPECIFICAÇÕES

Função	Sensor mecatrônico de vazão com inibidor de refluxo e display
Faixa de medição de vazão	4 a 200 l/min
Temperatura do fluido	-10 a 100 °C
Resistência à pressão	63 bar; 50 bar para fluido acima de 70 °C
Conexão de processo	G 1 1/2, rosca interna
Comunicação	IO-Link, revisão 1.1
Sinais disponíveis	Comutação, analógico 4–20 mA, frequência e IO-Link
Alimentação	18 a 30 V DC, SELV/PELV
Tempo de resposta do monitoramento de fluxo	0,01 s

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de vazão de fluidos líquidos e óleos, respeitando a faixa de medição, temperatura e pressão especificadas.
Instalações que utilizem conexão de processo G 1 1/2 com rosca interna e alimentação de 18 a 30 V DC SELV/PELV.
Sistemas que necessitem de indicação local no display ou comunicação IO-Link, além dos sinais de saída informados.

⚠ Considere outro se precisa de:

Não aplicar acima de 200 l/min ou abaixo do início da faixa de medição especificada, 4 l/min.
Não exceder 63 bar; quando o fluido estiver acima de 70 °C, observar o limite de 50 bar.
Não especificar para fluido fora de -10 a 100 °C ou para conexão de processo diferente sem validar a adaptação mecânica.

APLICAÇÕES E USO

Aplicação comprovada pela ficha: monitoramento de vazão de fluidos líquidos e óleos com viscosidade indicada de 68 mm²/s a 40 °C; confirmar que vazão, temperatura e pressão permanecem dentro dos limites especificados.
Possibilidade de integração em sistema de controle com IO-Link ou sinais de comutação, analógico e frequência, desde que a alimentação e a interface do sistema atendam aos dados elétricos do sensor.
Em processos com fluido acima de 70 °C, considerar o limite de pressão reduzido para 50 bar; não inferir compatibilidade com fluidos ou condições não listados na ficha.

COMO ESCOLHER

Antes de comprar o IFM SB3257 — Sensor de vazão mecatrônico com inibidor de refluxo, display e IO-Link, 4 a 200 l/min, conexão G 1 1/2 e resistência à pressão de 63 bar, verifique estes pontos:

Escolha o SB3257 quando

A vazão a monitorar estiver entre 4 e 200 l/min, o fluido estiver entre -10 e 100 °C e a instalação aceitar rosca interna G 1 1/2. Verifique também o limite de pressão: 63 bar em condições especificadas e 50 bar para fluido acima de 70 °C.

Avalie outra configuração quando

A conexão de processo, a alimentação disponível ou os limites de vazão, temperatura e pressão do processo não corresponderem aos dados do SB3257. A ficha não identifica modelos alternativos; consulte o catálogo ou o fabricante para selecionar uma versão compatível.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	SB3257	Código do produto e part number informados no anúncio.
Marca	IFM	Fabricante identificado no anúncio.
Função	Sensor de vazão mecatrônico	Tipo de produto informado na ficha.
Recursos	Inibidor de refluxo e display	Recursos indicados para o modelo.
Substâncias	Fluidos líquidos; óleos com viscosidade de 68 mm²/s a 40 °C	Referência de substâncias indicada na ficha.

Faixa de medição
Alcance de medição de vazão	4 a 200 l/min; 0,24 a 12 m³/h; 65 a 3170 gph; 1,1 a 52,8 gpm	Faixa de medição especificada.
Dinâmica de medição	1:50	Relação dinâmica informada para a medição.
Resolução de vazão	0,1 l/min	Resolução indicada para a variável de vazão.
Escala do display para vazão	0 a 240 l/min	Escala indicada para apresentação no display; não altera a faixa de medição informada.

Precisão e desvios
Precisão do controle de fluxo	±5 % MEW	Condição indicada: vazão acima de 1 l/min e temperatura do fluido entre 20 e 70 °C.
Repetibilidade	±1 % MEW	Valor de repetibilidade informado na ficha.
Precisão de temperatura	3 K	Condição indicada: 25 °C e vazão acima de 1 l/min.
Derivação de temperatura	0,029 °C/K	Valor de deriva térmica informado.

Condições de processo
Temperatura do fluido	-10 a 100 °C	Limites de temperatura da substância especificados.
Resistência à pressão	63 bar / 6,3 MPa	Limite indicado para a resistência à pressão.
Redução do limite de pressão	50 bar / 5 MPa	Aplicável quando a temperatura da substância excede 70 °C.
Temperatura ambiente	0 a 60 °C	Faixa de temperatura ambiente especificada.

Dados elétricos
Tensão de operação	18 a 30 V DC, SELV/PELV	Faixa de alimentação especificada.
Consumo de corrente	< 50 mA	Consumo informado na ficha.
Classe de proteção elétrica	III	Classe de proteção especificada.
Proteção contra sobrecarga	Sim	Recurso de proteção indicado.
Proteção contra curto-circuitos	Sim	Recurso de proteção indicado.
Proteção contra inversão de polaridade	Sim	Recurso de proteção indicado.
Característica dos contatos	Contatos banhados a ouro	Característica especial informada para os contatos.

Saídas e sinais
Número de saídas	2	Total de saídas informado na ficha.
Sinais disponíveis	Sinal de comutação, sinal analógico, sinal de frequência e IO-Link	Tipos de sinal listados para o produto.
Saída analógica de corrente	4 a 20 mA	Tipo e faixa da saída analógica informados.
Frequência da saída	0 a 10.000 Hz	Faixa de frequência especificada.
Saída parametrizável	Abertura/fechamento (parametrizável)	Descrição da saída fornecida na ficha.
Ponto de comutação SP de vazão	1,4 a 200 l/min	Faixa configurável indicada para o ponto de comutação.
Ponto de retorno rP de vazão	0 a 198,6 l/min	Faixa configurável indicada para o ponto de retorno.
Carga máxima	500 Ω	Carga máxima indicada na ficha.
Carga máxima de corrente por saída	150 mA	Condição de temperatura ambiente indicada: até 60 °C para 200; até 40 °C para 250, conforme ficha.
Queda de tensão máxima da saída de comutação DC	2 V	Valor máximo informado para a saída de comutação DC.

Interfaces
Interface de comunicação	IO-Link	Interface especificada para comunicação.
Revisão IO-Link	1.1	Revisão de IO-Link informada.
Tipo de transferência	COM2, 38,4 kBaud	Taxa e tipo de transferência especificados.
Padrão SDCI	IEC 61131-9 CDV	Referência de padrão informada na ficha.

Tempos de reação
Tempo de resposta do controle de fluxo	0,01 s	Tempo de resposta especificado para controle de fluxo.
Retardo de prontidão	< 3 s	Tempo máximo informado até o sensor estar pronto.

Dados mecânicos e instalação
Conexão de processo	G 1 1/2, rosca interna	Tipo e tamanho da conexão de processo especificados.
Peso	2.803 g	Peso indicado nos atributos do catálogo; o campo de variante apresenta valor divergente, por isso a ficha de atributos é usada.

Displays e elementos de operação
Display	Presente	A presença de display é indicada nos atributos do anúncio.

Identificadores comerciais
SKU	SB3257	Código de identificação do anúncio.
GTIN	4021179316040	Identificador comercial informado.
Part number	SB3257	Número de peça informado.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1; tipo de transferência COM2, 38,4 kBaud; padrão SDCI IEC 61131-9 CDV.

• Saída analógica de corrente 4–20 mA.

• Saída de frequência de 0–10.000 Hz.

• Sinal de comutação parametrizável.

Conexões

Elétrica Alimentação de 18 a 30 V DC, SELV/PELV. A ficha informa saídas de comutação, corrente analógica de 4–20 mA, frequência e IO-Link, mas não especifica o tipo de conector elétrico ou a pinagem.

Processo Conexão de processo G 1 1/2, rosca interna. Compatibilidade mecânica requer conexão correspondente ou adaptação validada; a ficha não especifica adaptadores.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Linha com vazão de 4 a 200 l/min e fluido dentro da faixa de temperatura especificada	✓	A faixa de medição é 4 a 200 l/min e a faixa de temperatura do fluido é -10 a 100 °C; respeitar também os limites de pressão.
Instalação com processo G 1 1/2 de rosca interna	✓	A conexão de processo informada para o sensor é G 1 1/2, rosca interna.
Sistema com alimentação de 18 a 30 V DC SELV/PELV e uso de IO-Link	✓	A ficha especifica essa faixa de alimentação e IO-Link revisão 1.1.
Fluido acima de 70 °C com pressão superior a 50 bar	✗	Para temperatura da substância acima de 70 °C, a resistência à pressão indicada cai para 50 bar.
Processo que exija vazão acima de 200 l/min	✗	A vazão máxima da faixa de medição especificada é 200 l/min.
Instalação que exija conexão elétrica ou pinagem específica não informada na ficha	✗	O contexto disponível não informa o tipo de conector elétrico nem a pinagem; confirmar esses dados no datasheet antes da integração.

INSTALAÇÃO

Como instalar o IFM SB3257 — Sensor de vazão mecatrônico com inibidor de refluxo, display e IO-Link, 4 a 200 l/min, conexão G 1 1/2 e resistência à pressão de 63 bar

Confirme antes da montagem que a vazão, temperatura do fluido e pressão do processo estão dentro dos limites do sensor.
Verifique que a tubulação ou adaptação corresponda à conexão de processo G 1 1/2, rosca interna.
Instale o sensor na linha de processo conforme as instruções do fabricante; o contexto disponível não informa orientação de montagem ou comprimentos retos necessários.
Conecte a alimentação dentro da faixa de 18 a 30 V DC SELV/PELV e valide o esquema elétrico no datasheet antes de energizar.
Configure o sinal necessário — comutação, analógico, frequência ou IO-Link — de acordo com a entrada do sistema de controle.
Após a partida, confirme a indicação de vazão e a comunicação/sinal no controlador, verificando que os valores medidos estejam dentro da faixa prevista.

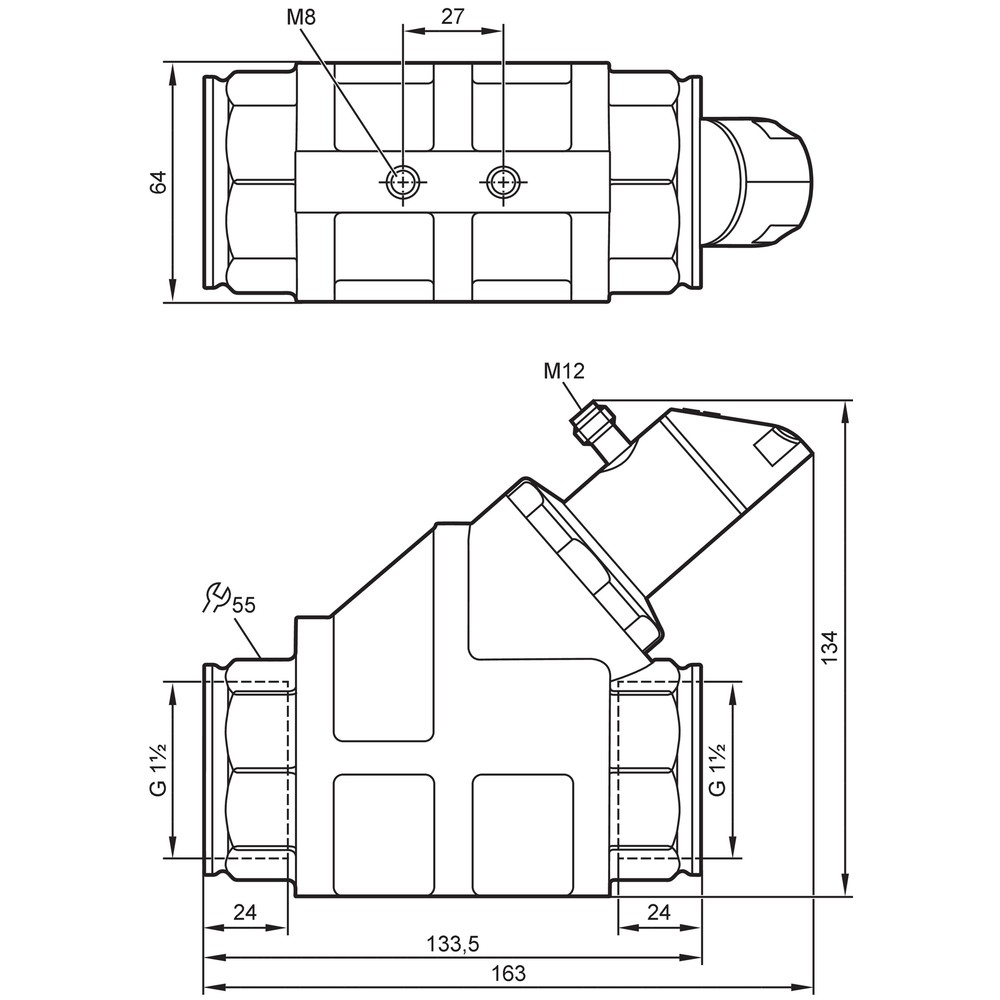

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não apresenta valor de vazão esperado.	A vazão real pode estar fora da faixa de medição ou o processo pode não atender às condições de medição.	Compare a condição medida com a faixa de 4 a 200 l/min e consulte as condições completas de instalação no datasheet.
O sensor não inicia ou não comunica com o controlador.	Alimentação fora da faixa especificada ou integração IO-Link/sinal incompatível com a configuração do controlador.	Meça a alimentação nos terminais e confirme 18 a 30 V DC SELV/PELV; valide a configuração da interface e os dados do datasheet.
A leitura ou o controle apresenta erro em processo quente e pressurizado.	Pressão acima do limite de 50 bar aplicável quando a temperatura do fluido excede 70 °C.	Meça a pressão e a temperatura do fluido e compare ambas com os limites especificados.
O sensor não pode ser montado diretamente na tubulação.	A conexão da linha pode não corresponder à rosca interna G 1 1/2 do sensor.	Confira o padrão e o tamanho da conexão de processo e valide qualquer adaptação mecânica antes da montagem.

DOCUMENTAÇÃO TÉCNICA

Folha de dados SB3257 em português (Datasheet) Desenho em escala do SB3257 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM SB3257 e para que tipo de fluido ele serve?

É um sensor mecatrônico de vazão com display e inibidor de refluxo, destinado a monitorar fluidos líquidos e óleos. A ficha indica óleo com viscosidade de 68 mm²/s a 40 °C.

Quais sinais e protocolo o SB3257 oferece?

O produto disponibiliza sinais de comutação, analógico, frequência e IO-Link. A saída analógica é de 4 a 20 mA e a frequência indicada é de 0 a 10.000 Hz.

O sensor serve para vazões acima de 200 l/min?

Não para medição dentro da faixa especificada: o limite superior informado é 200 l/min. Para uma vazão superior, selecione um dispositivo cuja faixa cubra o processo.

Posso usar o SB3257 com fluido acima de 70 °C e pressão de 63 bar?

Não, essa combinação excede o limite indicado para essa condição. Acima de 70 °C, a resistência à pressão especificada é de 50 bar.

O display mostra vazão, mas o controlador não recebe sinal. O que verifico?

Verifique primeiro alimentação, ligações e configuração do sinal no controlador. Confirme também se a integração utiliza uma das saídas especificadas ou IO-Link configurado conforme o datasheet.

A leitura de vazão parece incorreta; devo substituir o sensor?

Antes da substituição, compare a vazão e as condições do fluido com a faixa e as condições de precisão especificadas. Confira também a instalação e o sinal recebido pelo controlador.

É melhor comprar o sensor avulso ou um kit de instalação?

O contexto do anúncio não informa kit nem acessórios inclusos, portanto não é possível confirmar um conjunto de instalação. Verifique os itens necessários para a conexão G 1 1/2 e a integração elétrica separadamente.

Como decido entre o SB3257 e outro sensor de vazão?

Escolha o SB3257 se a faixa de 4 a 200 l/min, a rosca interna G 1 1/2 e os limites de pressão e temperatura atenderem ao processo. A ficha não identifica modelos alternativos; consulte o fabricante para comparar outras versões.

Que cuidados devo ter na instalação do SB3257?

Confirme a conexão G 1 1/2, a faixa de alimentação de 18 a 30 V DC SELV/PELV e os limites do processo antes da montagem. Consulte o datasheet para o esquema elétrico e os detalhes de instalação não apresentados na ficha.

O produto acompanha acessórios ou cabo elétrico?

A ficha do anúncio não lista acessórios ou cabo incluídos. Confirme o conteúdo fornecido com o vendedor antes de planejar a instalação.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação indicada para parametrização e troca de dados entre o sensor e um sistema compatível. (Ref.: revisão 1.1; COM2, 38,4 kBaud.)

MEW

Abreviação usada na ficha para referenciar o valor final da faixa de medição nos dados de precisão. (Ref.: precisão de controle de fluxo ±5 % MEW.)

Ponto de comutação (SP)

Valor de vazão configurável usado para determinar a comutação da saída. (Ref.: faixa SP de 1,4 a 200 l/min.)

Ponto de retorno (rP)

Valor de vazão de retorno associado ao comportamento de comutação. (Ref.: faixa rP de 0 a 198,6 l/min.)

SELV/PELV

Classificações de circuitos de baixa tensão de segurança/proteção indicadas para a alimentação do sensor. (Ref.: tensão de operação de 18 a 30 V DC.)
