Sensor de Vazão IFM SB3246 - IO-Link e Display

Pré-visualizar: SB3246 IFM - Sensor de Vazão IFM com Display Monitoramento de Fluxo e Refluxo IO-Link G1 2-100 l/min

SB3246 IFM - Sensor de Vazão IFM com Display Monitoramento de Fluxo e Refluxo IO-Link G1 2-100 l/min

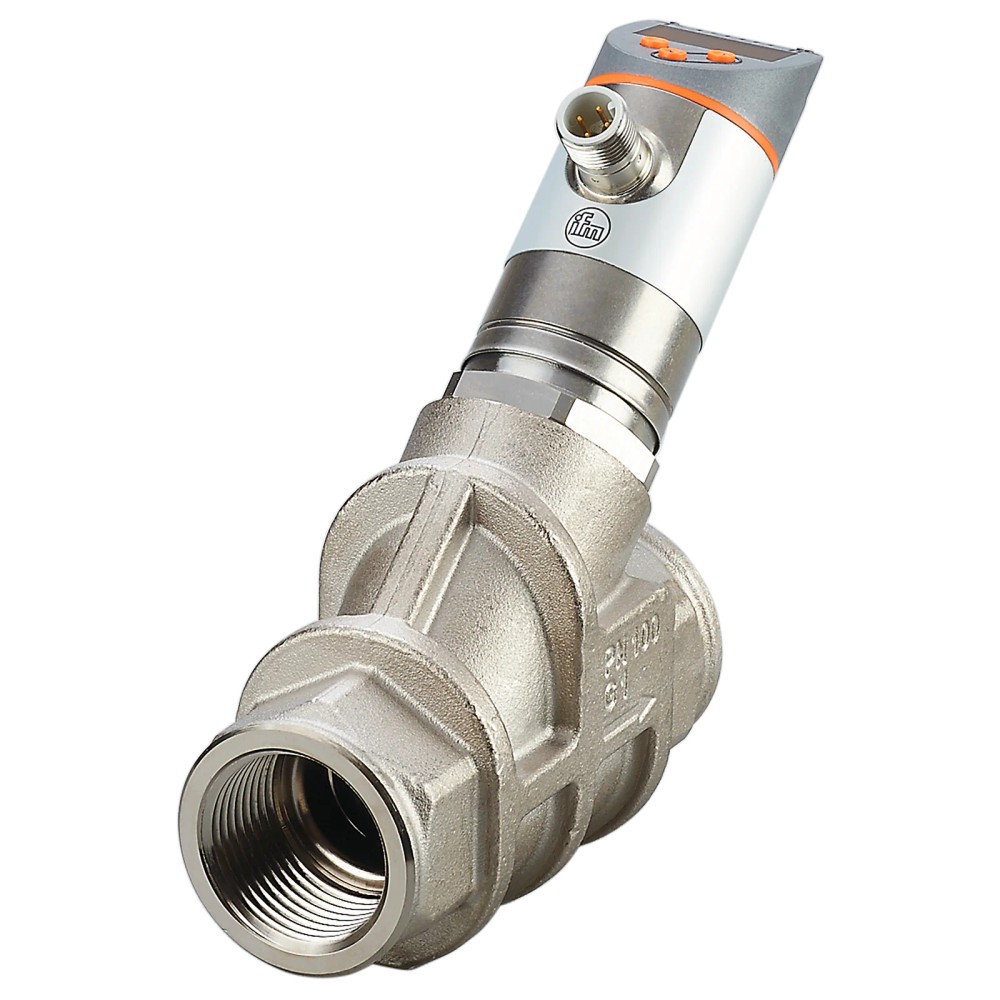

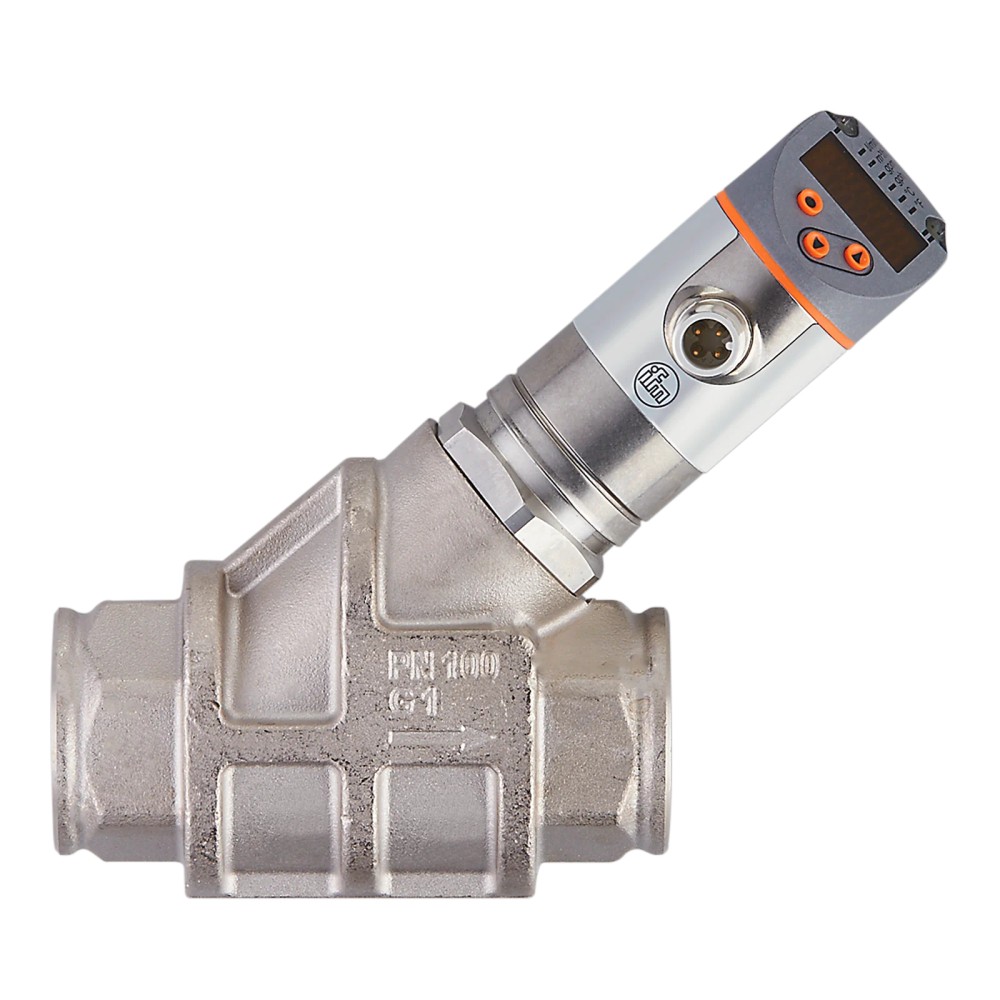

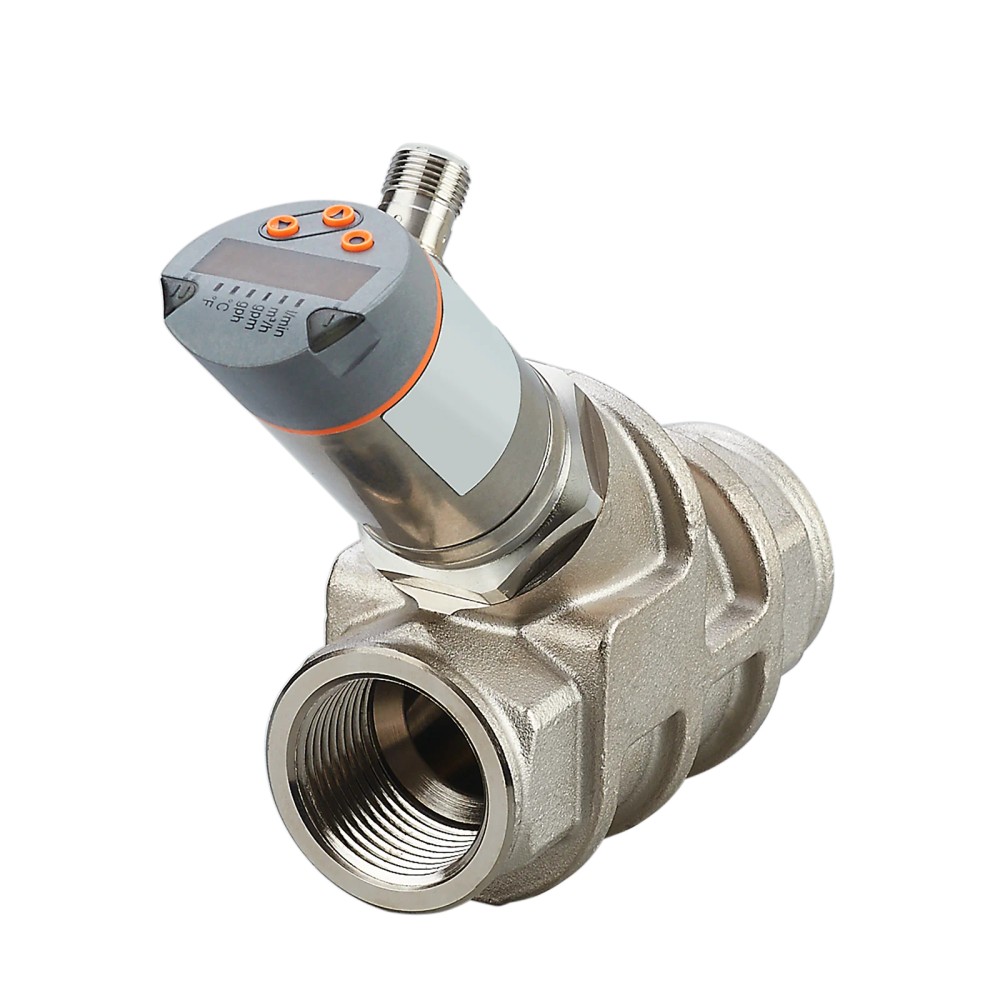

Imagem meramente ilustrativa

R$ 5.323,32

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SB3246
EAN: 4021179316033
NCM do produto: 90261019

Destaques do Produto Faixa de vazão 2 a...mais

Fechar menu

Saiba mais sobre: "SB3246 IFM - Sensor de Vazão IFM com Display Monitoramento de Fluxo e Refluxo IO-Link G1 2-100 l/min"

Destaques do Produto

Faixa de vazão

2 a 100 l/min

Rosca de processo

G 1 interna

Comunicação

IO-Link 1.1

Sinal analógico

4 a 20 mA

Temperatura do fluido

-10 a 100 °C

Pressão máxima

100 bar; 80 bar para fluido acima de 70 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Vazão IFM SB3246 com display, inibidor de refluxo, IO-Link e conexão G 1 interna, faixa de 2 a 100 l/min

O IFM SB3246 é um sensor mecatrônico para monitorar a vazão de fluidos líquidos e óleos. Mede fluxos de 2 a 100 l/min e possui display, inibidor de refluxo e comunicação IO-Link. Oferece sinais de comutação, analógico de 4 a 20 mA e de frequência. A conexão de processo é G 1 com rosca interna.

PRINCIPAIS ESPECIFICAÇÕES

Modelo / SKU	SB3246
Faixa de vazão	2 a 100 l/min
Fluido e temperatura	Líquidos e óleos; -10 a 100 °C
Conexão de processo	G 1, rosca interna
Resistência à pressão	100 bar; acima de 70 °C, 80 bar
Saídas	Comutação, analógica 4 a 20 mA, frequência e IO-Link
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados
Alimentação	18 a 30 V DC, para SELV/PELV
Grau de proteção	IP 65 e IP 67
Display	Exibição alfanumérica de 4 dígitos; vermelho/verde alternados

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de vazão de líquidos em instalações compatíveis com conexão G 1 interna e faixa de 2 a 100 l/min.
Aplicações com líquidos ou óleos de viscosidade de 68 mm²/s a 40 °C, respeitando os limites de temperatura e pressão informados.
Sistemas que utilizem alimentação de 18 a 30 V DC SELV/PELV e necessitem de saída de comutação, sinal analógico, frequência ou IO-Link.

⚠ Considere outro se precisa de:

Não selecionar para vazões fora da faixa de 2 a 100 l/min.
Não operar acima de 100 °C no fluido ou acima dos limites de pressão; para fluido acima de 70 °C, o limite indicado é 80 bar.
Não presumir compatibilidade com fluidos diferentes dos líquidos e óleos indicados sem validar materiais em contato e compatibilidade química com o fabricante.

APLICAÇÕES E USO

Uso indicado na ficha para monitoramento de fluidos líquidos e óleos com viscosidade de 68 mm²/s a 40 °C, respeitando a faixa de medição de 2 a 100 l/min.
Pode ser integrado a sistemas que utilizem sinais de comutação, 4 a 20 mA, frequência ou IO-Link; a adequação ao controlador depende das entradas e do protocolo suportados pelo sistema.
Possibilidade de monitoramento de vazão em circuitos com conexão G 1 interna; validar materiais e compatibilidade química para o fluido específico antes da instalação.
Limites de operação: fluido entre -10 e 100 °C; pressão de até 100 bar, reduzida a 80 bar quando a temperatura do fluido exceder 70 °C. A temperatura ambiente informada é de 0 a 60 °C.

COMO ESCOLHER

Antes de comprar o Sensor de Vazão IFM SB3246 com display, inibidor de refluxo, IO-Link e conexão G 1 interna, faixa de 2 a 100 l/min, verifique estes pontos:

Escolha o SB3246 quando

A aplicação exigir medição entre 2 e 100 l/min, conexão de processo G 1 interna, display local e pelo menos uma das interfaces de saída indicadas, incluindo IO-Link.

Busque outra configuração quando

A vazão, temperatura, pressão, conexão de processo ou alimentação necessária estiver fora dos limites especificados. Confirme no datasheet se a aplicação usar um fluido cuja compatibilidade química com os materiais não esteja estabelecida na ficha.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Marca	IFM	Fabricante indicado para o produto.
Modelo / SKU / Part Number	SB3246	Identificação do produto no anúncio.
GTIN	4021179316033	Código global de identificação informado.
Função	Sensor de vazão mecatrônico com display e inibidor de refluxo	Função e recursos indicados na ficha.
Substâncias	Fluidos líquidos; óleos com viscosidade de 68 mm²/s a 40 °C	Meios de aplicação explicitamente listados.
Dinâmica de medição	1:50	Relação dinâmica declarada para a medição.

Faixa de medição
Alcance de medição de fluxo	2 a 100 l/min; 0,12 a 6 m³/h; 32 a 1586 gph; 0,55 a 26,4 gpm	Faixa declarada nas unidades informadas pelo fabricante.
Temperatura do fluido	-10 a 100 °C (14 a 212 °F)	Limites de temperatura do fluido.

Dados de processo e materiais
Conexão de processo	G 1, rosca interna	Tipo de conexão mecânica informado.
Resistência à pressão	100 bar / 10 MPa; 80 bar / 8 MPa para temperatura da substância acima de 70 °C	Limite de pressão declarado, com redução para fluido acima de 70 °C.
Materiais em contato com o fluido	1.4401 (aço inoxidável / 316); 1.4404 (aço inoxidável / 316L); latão 2.0371; latão quimicamente niquelado; PPS; vedação FKM	Materiais molhados informados na ficha.
Materiais informados	1.4404 (aço inoxidável / 316L); PBT+PC-GF30; PBT-GF20; PC; latão quimicamente niquelado	Materiais listados nos dados do produto; não substitui a especificação de materiais em contato com o fluido.

Dados elétricos
Tensão de operação	18 a 30 V DC, para SELV/PELV	Faixa de alimentação especificada.
Consumo de corrente	Menor que 50 mA	Consumo informado para o sensor.
Classe de proteção elétrica	III	Classificação declarada na ficha.
Proteção contra inversão de polaridade	Sim	Recurso de proteção elétrica informado.
Proteção contra curto-circuitos	Sim	Recurso de proteção das saídas informado.
Proteção contra sobrecarga	Sim	Recurso de proteção informado.
Carga máxima	500 Ω	Carga máxima indicada nos dados do produto.

Conexão elétrica e saídas
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados	Conector elétrico especificado.
Saídas totais	2	Quantidade total declarada na ficha.
Sinais de saída	Comutação; analógico; frequência; IO-Link	Tipos de sinal e interface informados.
Função da saída de comutação	Abertura/fechamento, parametrizável	Modo de saída configurável conforme indicado.
Corrente da saída analógica	4 a 20 mA	Faixa de sinal analógico de corrente.
Frequência da saída	0 a 10.000 Hz	Faixa de frequência informada.
Queda de tensão máxima da saída de comutação DC	2 V	Valor máximo declarado para a saída de comutação DC.
Carga de corrente máxima por saída	150 mA; 200 mA até 60 °C; 250 mA até 40 °C	Limites de corrente por saída conforme as condições de temperatura indicadas.

Comunicação
Interface de comunicação	IO-Link	Interface digital indicada pelo fabricante.
Revisão IO-Link	1.1	Revisão declarada.
Tipo de transferência IO-Link	COM2, 38,4 kBaud	Taxa e modo de transferência informados.

Display e operação
Display	Exibição alfanumérica, vermelho/verde, alternada, 4 dígitos	Formato de exibição dos valores de medição.
Indicadores de display	6 LEDs verdes; 2 LEDs amarelos para status de chaveamento	Elementos visuais indicados nos dados do produto.
Retardo de prontidão	Menor que 3 s	Tempo informado até a prontidão do sensor.

Condições ambientais e proteção
Temperatura ambiente	0 a 60 °C	Faixa de temperatura ambiente de operação informada.
Temperatura de armazenamento	-15 a 80 °C	Faixa de armazenamento declarada.
Grau de proteção	IP 65; IP 67	Graus de proteção declarados na ficha.
Resistência a choques	DIN EN 60068-2-27: 20 g (11 ms)	Condição de ensaio indicada.
Resistência a vibrações	DIN EN 60068-2-6: 5 g (10 a 2000 Hz)	Condição de ensaio indicada.

Dados mecânicos e conformidade
Peso	1586 g	Valor informado nos atributos do catálogo.
Ciclos de comutação mecânica	10 milhões	Quantidade declarada na ficha.
Certificado UL	Aprovação I006; arquivo E174189	Identificação de certificação informada.
MTTF	145 anos	Valor informado no dataset; não representa garantia nem vida útil assegurada.
Contatos	Banhados a ouro	Característica especial declarada.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1, transferência COM2 a 38,4 kBaud.

• Sinal de comutação parametrizável como abertura/fechamento.

• Sinal analógico de corrente de 4 a 20 mA.

• Sinal de frequência de 0 a 10.000 Hz.

Conexões

Elétrica 1 x M12, codificação A, 4 contatos dourados. Alimentação de 18 a 30 V DC para SELV/PELV. Consumo inferior a 50 mA. Verificar a pinagem no datasheet antes da ligação; a ficha fornecida não detalha as funções de cada pino.

Processo G 1 com rosca interna. A conexão mecânica deve corresponder à rosca do circuito; a ficha não especifica adaptadores ou acessórios de montagem.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Circuito de líquido com vazão dentro de 2 a 100 l/min, temperatura de -10 a 100 °C e pressão dentro do limite aplicável.	✓	Essas condições estão dentro das faixas indicadas; acima de 70 °C, a resistência à pressão informada cai para 80 bar.
Sistema com controlador ou mestre IO-Link compatível com revisão 1.1 e COM2 a 38,4 kBaud.	✓	A ficha identifica IO-Link 1.1 e COM2 como interface de comunicação.
Circuito que requer conexão de processo diferente de G 1 interna, sem adaptador validado.	✗	A conexão informada para o sensor é G 1 com rosca interna; outra geometria não corresponde diretamente.
Aplicação que exige vazão acima de 100 l/min ou abaixo de 2 l/min.	✗	A condição fica fora da faixa de medição declarada.
Aplicação com tensão de alimentação fora de 18 a 30 V DC.	✗	A faixa de operação elétrica informada é 18 a 30 V DC para SELV/PELV.
Uso com fluido cuja compatibilidade química com os materiais molhados não foi confirmada.	✗	A ficha lista líquidos e óleos e materiais em contato, mas não confirma compatibilidade universal com qualquer substância.

INSTALAÇÃO

Como instalar o Sensor de Vazão IFM SB3246 com display, inibidor de refluxo, IO-Link e conexão G 1 interna, faixa de 2 a 100 l/min

Confirme se a vazão, o fluido, a temperatura e a pressão do circuito estão dentro dos limites especificados.
Verifique se a conexão do processo corresponde a G 1 com rosca interna e se os materiais molhados são compatíveis com o fluido.
Instale o sensor no circuito seguindo a orientação e as instruções de montagem do datasheet do fabricante; a orientação específica não está detalhada nos dados fornecidos.
Conecte o conector M12 codificação A e confirme a pinagem no datasheet antes de energizar.
Alimente com 18 a 30 V DC em circuito SELV/PELV e conecte a saída necessária, observando os limites de corrente e carga.
Configure a saída e, quando aplicável, a comunicação IO-Link; valide a leitura e o chaveamento durante a partida.

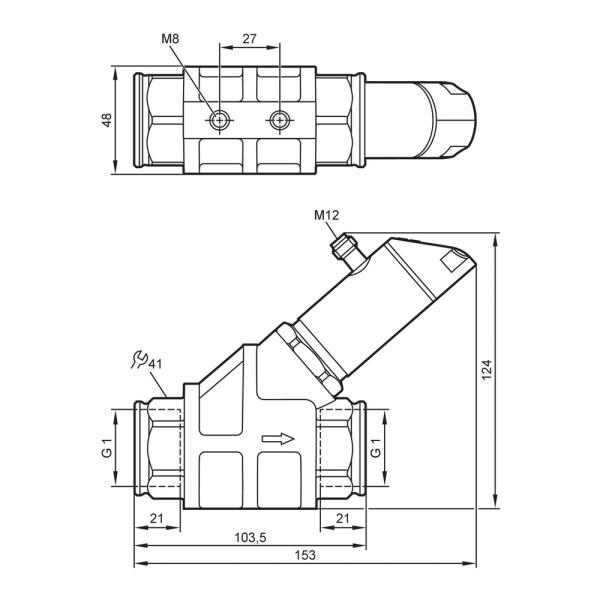

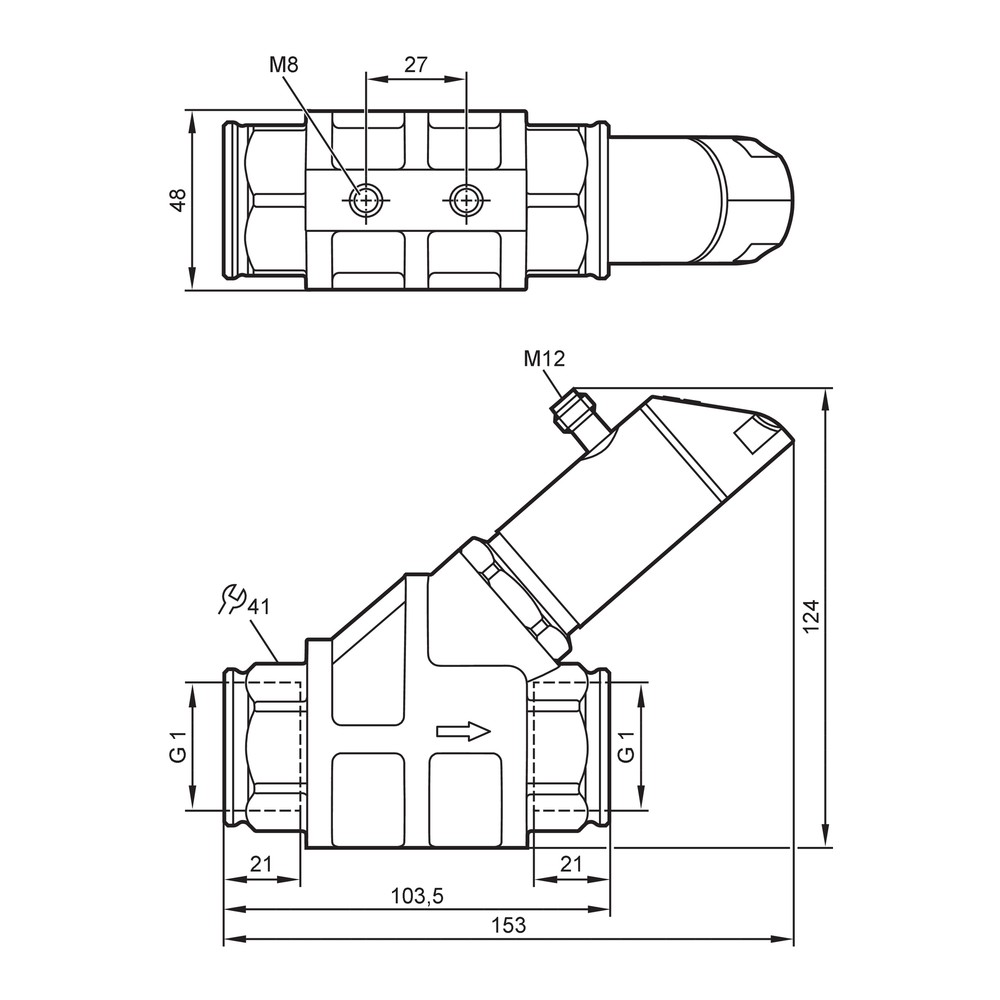

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Display sem indicação ou sensor sem comunicação.	Alimentação ausente ou fora da faixa de 18 a 30 V DC, conexão M12 incorreta ou ligação incompatível com a pinagem.	Meça a alimentação no conector e confira a pinagem e o cabeamento no datasheet antes de substituir o sensor.
Valor de vazão ausente ou leitura fora do esperado.	Vazão fora da faixa de 2 a 100 l/min, condição de processo diferente da aplicação prevista ou incompatibilidade do fluido.	Compare a vazão e as condições do fluido com a faixa e as substâncias indicadas na ficha; confira a leitura no display.
Saída de comutação não atua como esperado.	Função abertura/fechamento parametrizada de forma diferente da lógica do sistema ou carga elétrica fora dos limites da saída.	Confira a parametrização da saída e meça a carga conectada, respeitando o limite de corrente indicado no datasheet.
Falha, instabilidade ou interrupção da comunicação IO-Link.	Mestre, configuração ou cabeamento incompatível com IO-Link 1.1/COM2 a 38,4 kBaud, ou alimentação inadequada.	Verifique a alimentação, o cabo e a configuração do mestre para revisão e taxa de transferência compatíveis com os dados do sensor.

DOCUMENTAÇÃO TÉCNICA

Folha de dados SB3246 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM SB3246 e para que serve?

É um sensor mecatrônico de vazão para monitorar líquidos e óleos, com display, inibidor de refluxo e saídas de processo e comunicação.

O SB3246 funciona com qualquer mestre IO-Link?

A ficha informa IO-Link 1.1 e COM2 a 38,4 kBaud. Confirme que o mestre e a configuração do sistema suportam esses parâmetros.

O produto acompanha cabo M12 ou outros acessórios?

Não há acessórios inclusos especificados nos dados fornecidos. A ficha identifica a conexão elétrica M12, mas não informa o fornecimento de cabo.

Posso usar o sensor com vazão acima de 100 l/min?

Não dentro da faixa de medição declarada: o SB3246 mede de 2 a 100 l/min. Para vazões superiores, selecione um sensor cuja faixa cubra a condição de processo.

Ele pode medir qualquer produto químico ou gás?

A ficha lista fluidos líquidos e óleos, não confirma uso com gases nem compatibilidade universal com produtos químicos. Para outro meio, valide a compatibilidade dos materiais molhados com o fabricante.

O display acende, mas não aparece uma vazão válida: o que verifico antes de trocar?

Confira se a vazão está entre 2 e 100 l/min e se o fluido e as condições de processo correspondem à aplicação. Depois, compare a leitura local com a condição real do circuito.

A saída não comuta; isso significa que o sensor está queimado?

Não necessariamente: a função de saída é parametrizável como abertura ou fechamento. Verifique a parametrização, a alimentação e a carga da saída antes de substituir o sensor.

Devo escolher o SB3246 ou um sensor sem IO-Link?

Escolha o SB3246 quando precisar da interface IO-Link 1.1 ou das saídas indicadas e a aplicação estiver dentro dos limites de processo. Se a conexão, faixa ou sinais necessários forem diferentes, compare com outro modelo no datasheet.

Que cuidados devo tomar na instalação elétrica?

Use alimentação de 18 a 30 V DC SELV/PELV e confira a pinagem M12 no datasheet antes de ligar. Respeite também os limites de corrente e carga especificados para as saídas.

O que fazer se a aplicação exigir outro tipo de rosca?

A conexão informada é G 1 com rosca interna. Confirme a correspondência mecânica do circuito e consulte a IFM sobre uma solução adequada; a ficha não especifica adaptadores inclusos.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação digital do sensor; neste modelo, revisão 1.1 e transferência COM2 a 38,4 kBaud. (Ref.: Interface de comunicação)

Sinal analógico 4 a 20 mA

Saída de corrente para transmissão de uma variável de medição ao sistema de controle. (Ref.: Corrente da saída analógica)

G 1 rosca interna

Tipo e geometria da conexão de processo informada para acoplamento ao circuito. (Ref.: Conexão de processo)

SELV/PELV

Classificações de circuitos de baixa tensão indicadas como condição para a alimentação do sensor. (Ref.: Tensão de operação)

Inibidor de refluxo

Recurso indicado no produto relacionado à prevenção de refluxo; a ficha fornecida não detalha seu princípio ou condições de atuação. (Ref.: Função e recursos)
