Sensor de Vazão IFM SB3244 com Display e IO-Link

Pré-visualizar: SB3244 IFM - Sensor de Vazão ifm com Inibidor de Refluxo 1-50 l/min Display IO-Link

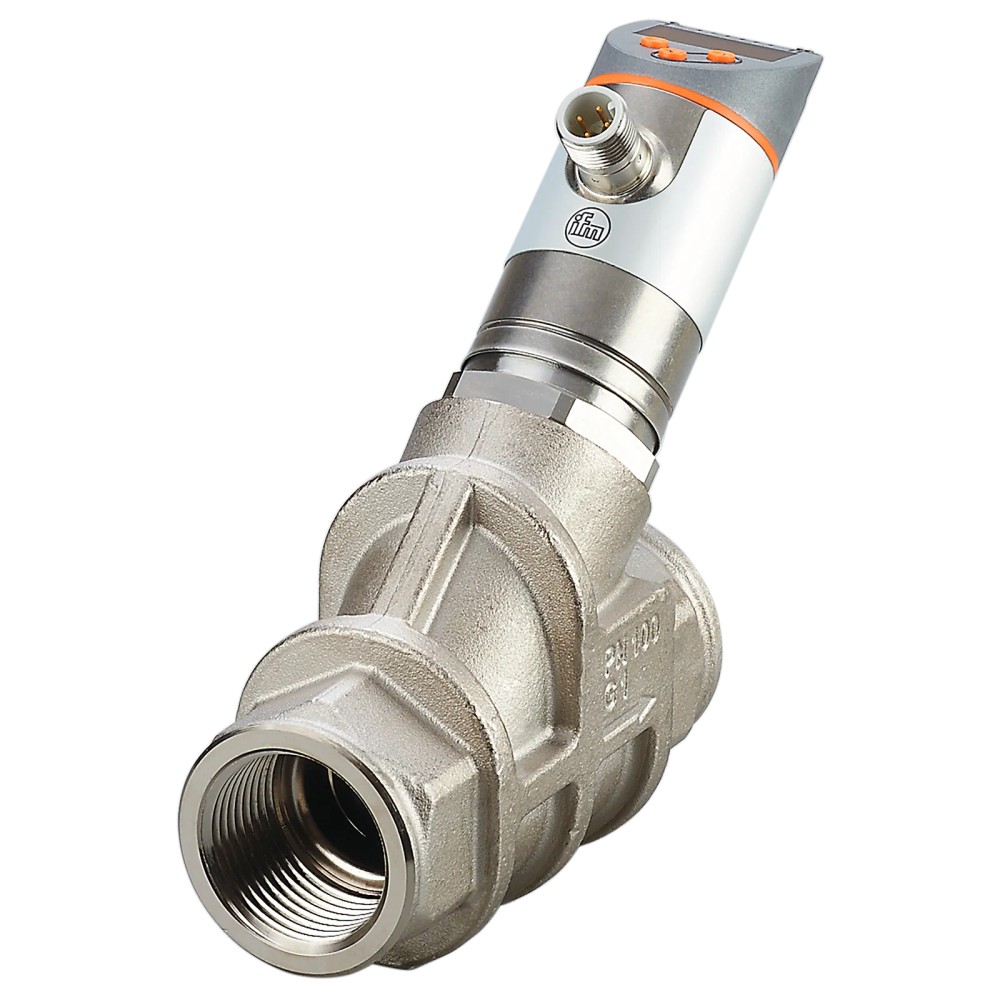

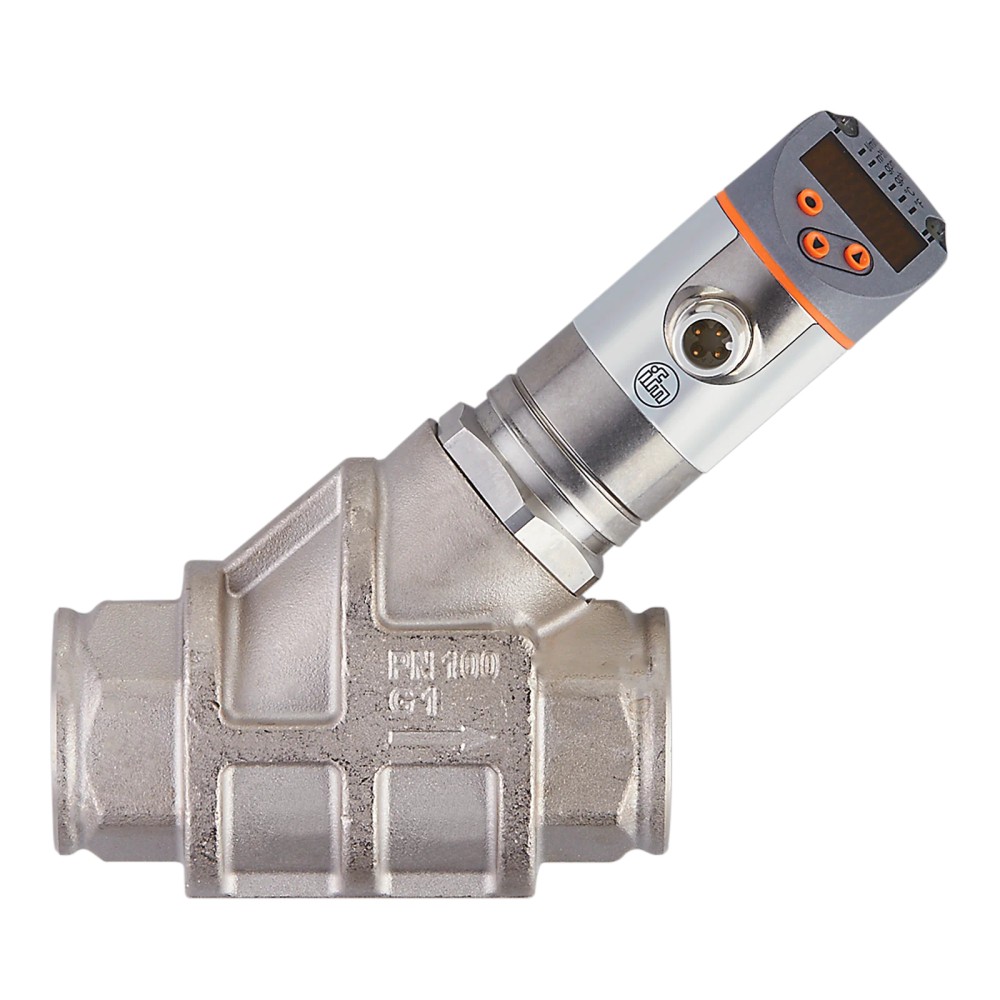

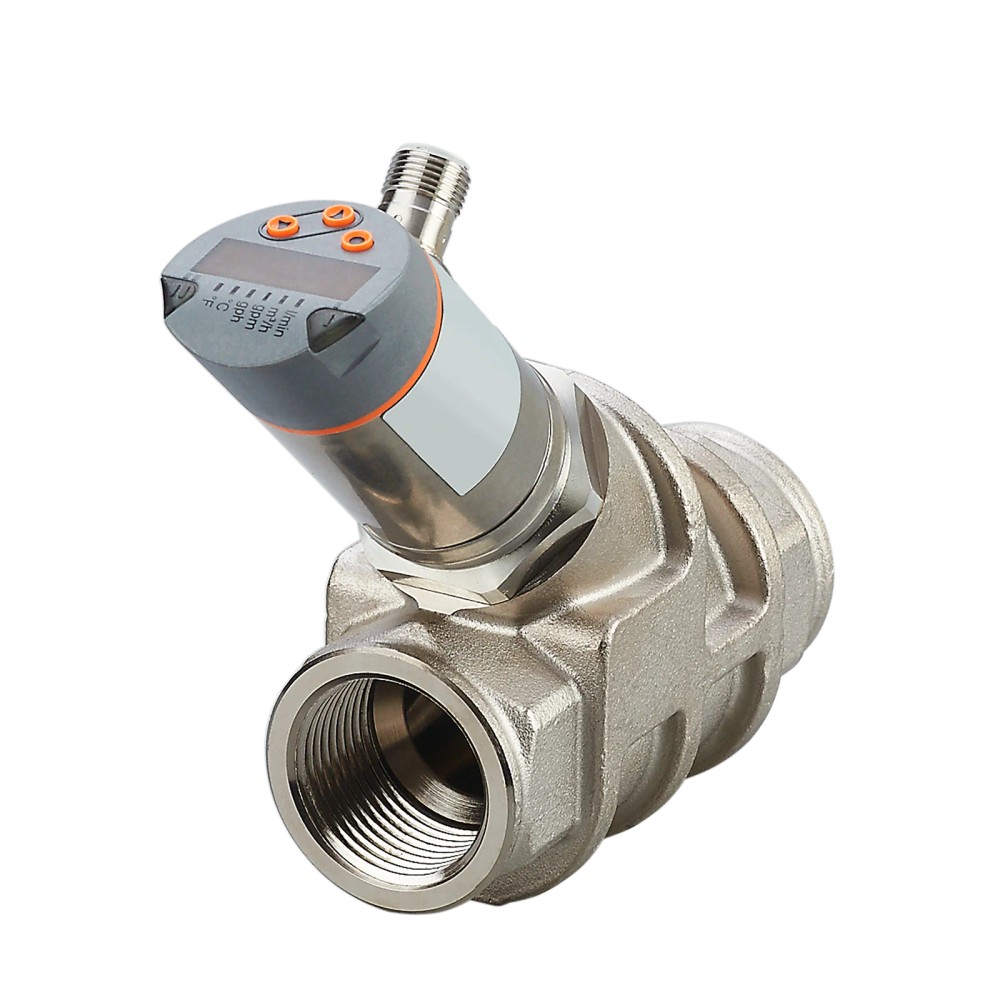

SB3244 IFM - Sensor de Vazão ifm com Inibidor de Refluxo 1-50 l/min Display IO-Link

Imagem meramente ilustrativa

R$ 5.323,32

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SB3244
EAN: 4021179316026
NCM do produto: 90261019

Destaques do Produto Faixa de vazão 1...50...mais

Fechar menu

Saiba mais sobre: "SB3244 IFM - Sensor de Vazão ifm com Inibidor de Refluxo 1-50 l/min Display IO-Link"

Destaques do Produto

Faixa de vazão

1...50 l/min

Conexão de processo

G 1, rosca interna

Temperatura do fluido

-10...100 °C

Pressão

Até 100 bar; 80 bar quando a temperatura do fluido excede 70 °C

Comunicação e sinais

IO-Link 1.1, comutação, analógico e frequência

Alimentação

18...30 V DC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de vazão mecatrônico ifm SB3244 com inibidor de refluxo, display e IO-Link, 1...50 l/min, conexão G 1 interna

O ifm SB3244 é um sensor mecatrônico para medição de vazão e temperatura de fluidos líquidos e óleos, com inibidor de refluxo e display. Mede vazões de 1...50 l/min e admite temperatura do fluido de -10...100 °C. Possui conexão de processo G 1 com rosca interna, saídas de comutação, analógica e de frequência, além de IO-Link 1.1.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de vazão	1...50 l/min
Temperatura do fluido	-10...100 °C
Pressão máxima	100 bar; acima de 70 °C no fluido, 80 bar
Conexão de processo	G 1, rosca interna
Sinais de saída	Comutação, analógico 4...20 mA, frequência e IO-Link
Alimentação	18...30 V DC
Conexão elétrica	1 x M12, codificação A, 4 contatos
Proteção	IP 65; IP 67
Fluidos indicados na ficha	Líquidos e óleos; óleo com viscosidade de 68 mm²/s a 40 °C
Identificação	ifm SB3244; GTIN 4021179316026

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Circuitos de fluidos líquidos com vazão dentro da faixa de 1...50 l/min e conexão de processo G 1 interna compatível.
Aplicações em que sejam requeridos display local e sinais de comutação, analógico, frequência ou comunicação IO-Link.
Aplicações com temperatura do fluido entre -10 e 100 °C, respeitando o limite de pressão reduzido para 80 bar acima de 70 °C.
Óleos; a ficha especifica como referência óleo com viscosidade de 68 mm²/s a 40 °C.

⚠ Considere outro se precisa de:

Não selecionar quando a vazão de processo ficar fora da faixa de 1...50 l/min.
Não instalar em processo cuja conexão não seja mecanicamente compatível com G 1 rosca interna, sem adaptação validada.
Não exceder 100 bar; para fluido acima de 70 °C, não exceder 80 bar.
A ficha não identifica compatibilidade com gases; não presumir uso com gases sem confirmação do fabricante.

APLICAÇÕES E USO

Medição de vazão em circuitos de fluidos líquidos cuja operação esteja entre 1...50 l/min, com conexão G 1 interna compatível e dentro dos limites de pressão e temperatura. Aplicação coerente com as especificações do produto; a ficha não detalha um setor industrial específico.
Medição em circuitos de óleo; a ficha lista óleos e fornece como referência viscosidade de 68 mm²/s a 40 °C. A compatibilidade do material com o óleo específico deve ser confirmada para a composição real.
Integração em sistemas de automação que utilizem IO-Link 1.1, modo SIO ou os sinais de comutação, analógico e de frequência declarados. A seleção do sinal depende da entrada disponível no sistema de controle.
A instalação em processos com fluido acima de 70 °C requer observar o limite de pressão de 80 bar; até 70 °C, o limite informado é 100 bar. Não presumir uso com gases, pois essa aplicação não está especificada.

COMO ESCOLHER

Antes de comprar o Sensor de vazão mecatrônico ifm SB3244 com inibidor de refluxo, display e IO-Link, 1...50 l/min, conexão G 1 interna, verifique estes pontos:

Escolha o SB3244

Quando o processo exigir medição de vazão de 1...50 l/min, conexão G 1 interna e operação com fluidos líquidos ou óleos nas condições de temperatura e pressão especificadas. A interface IO-Link 1.1 e os sinais de saída listados permitem selecionar a forma de integração conforme a arquitetura de controle.

Avalie outra configuração

Procure outra faixa ou conexão se a vazão requerida ou a conexão de processo não corresponder às especificações. Se a pressão ultrapassar 100 bar, ou 80 bar com fluido acima de 70 °C, o SB3244 não atende a esse limite. A ficha não informa aplicação com gases; confirme com a ifm antes de selecionar para esse meio.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	SB3244	Identificação do sensor; SKU e part number do anúncio.
Tipo de produto	Sensor de vazão com inibidor de refluxo e display	Descrição funcional informada para o produto.
Tecnologia	Sensor de fluxo mecatrônico	Tipo de sensor indicado na ficha.
Fluidos	Fluidos líquidos e óleos; óleo com viscosidade de 68 mm²/s a 40 °C	Meios explicitamente listados; viscosidade apresentada como referência.
Marca	ifm	Fabricante indicado no anúncio.
GTIN	4021179316026	Identificador comercial do produto.
Part number do anúncio	SB3244	Código informado nos dados básicos do anúncio.
Código de artigo do catálogo	SBG11KL0FRKG	Código presente nos dados importados do catálogo; distinto do SKU do anúncio.
NCM	9026.10.19	Classificação fiscal registrada nos dados do catálogo.
Certificações e conformidades	cULus Listed (número de aprovação UL I006, arquivo E174189), CE, CRN, IO-Link	Certificações e marcações enumeradas na ficha.
Normas	DIN EN 61000-6-2; DIN EN 61000-6-3; DIN EN 60068-2-27; DIN EN 60068-2-6	Normas listadas nos dados técnicos.

Faixa de medição e resolução
Faixa de vazão	1...50 l/min; 0,06...3 m³/h; 16...793 gph; 0,26...13,2 gpm	Alcance de medição informado pelo fabricante.
Escala do display de vazão	0...60 l/min; 0...3,6 m³/h; 0...951 gph; 0...15,86 gpm	Escala de exibição; não substitui o alcance de medição especificado.
Resolução de vazão	0,01 l/min; 0,001 m³/h; 1 gph; 0,01 gpm	Incremento de resolução nas unidades indicadas.
Faixa de medição de temperatura	-10...100 °C; 14...212 °F	Faixa indicada para controle/medição de temperatura do fluido.
Escala do display de temperatura	-32...122 °C; -25,6...251,6 °F	Escala de exibição indicada na ficha.
Resolução de temperatura	0,1 °C / 0,1 °F	Incremento de resolução do controle de temperatura.

Precisão e desvios
Repetibilidade	± 1 % MEW	Valor de repetibilidade informado; MEW conforme notação da ficha.
Precisão do controle de fluxo	± 5 % MEW	Condição indicada: Q > 1 l/min e temperatura do fluido de 20...70 °C.
Precisão do controle de temperatura	3 K	Condição indicada: 25 °C e Q > 1 l/min.

Saídas e carga elétrica
Sinais de saída	Sinal de comutação; sinal analógico; sinal de frequência; IO-Link	Tipos de sinal disponíveis segundo a ficha.
Número total de saídas	2	Quantidade total indicada nos dados técnicos.
Corrente da saída analógica	4...20 mA	Faixa de sinal analógico especificada.
Frequência da saída	0...10000 Hz	Faixa de frequência indicada.
Carga máxima	500 Ω	Carga máxima especificada.
Carga máxima de corrente por saída	150 mA (200: ...60 °C; 250: ...40 °C)	Limites e condições reproduzidos conforme os dados fornecidos.
Queda de tensão máxima da saída de comutação DC	2 V	Queda de tensão máxima indicada para a saída.
Proteção contra curto-circuitos	Sim	Proteção declarada na ficha.
Proteção contra sobrecarga	Sim	Proteção declarada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção declarada na ficha.
Ciclos de comutação mecânica	10 milhões	Número de ciclos informado para a comutação mecânica.

Alimentação e consumo
Tensão de operação	18...30 V DC	Alimentação em corrente contínua indicada; para SELV/PELV.
Consumo de corrente	< 50 mA	Consumo informado na ficha.
Categoria de isolamento	III	Categoria indicada nos dados técnicos.

Interface e comunicação
Interface de comunicação	IO-Link	Interface de comunicação do sensor.
Revisão IO-Link	1.1	Revisão especificada.
Tipo de transferência IO-Link	COM2 (38,4 kBaud)	Taxa e modo de transferência indicados.
Classe de master port exigida	A	Classe exigida para a porta do master.
SDCI-Padrão	IEC 61131-9 CDV	Referência registrada nos dados técnicos.
DeviceID	1045	Identificador IO-Link informado.
Modo SIO	Sim	Operação em modo SIO indicada na ficha.

Condições de processo
Temperatura do fluido	-10...100 °C	Limites de temperatura do meio indicados.
Resistência à pressão	100 bar / 10 MPa; 80 bar / 8 MPa quando a temperatura da substância é >70 °C	Limite de pressão com redução acima de 70 °C.
Temperatura ambiente	0...60 °C	Faixa de operação ambiente indicada.
Temperatura de armazenamento	-15...80 °C	Faixa permitida de armazenamento indicada.
Proteção contra vibração	5 g (10...2000 Hz)	Condição de vibração informada nos dados técnicos.

Conexões e dados mecânicos
Conexão de processo	G 1, rosca interna	Interface mecânica de processo; confirmar correspondência com a tubulação.
Conexão elétrica	1 x M12; codificação A; 4 contatos dourados	Conector especificado na ficha.
Peso	1583 g	Peso registrado nos dados importados; há divergência de unidade em outro campo da ficha, por isso foi adotado o valor identificado como peso em gramas.
Grau de proteção	IP 65; IP 67	Graus declarados; observar condições de instalação e conexão do fabricante.
Materiais	1.4404 (aço inoxidável/316L); PBT+PC-GF30; PBT-GF20; PC; latão quimicamente niquelado	Materiais listados nos dados do catálogo.
Materiais em contato com o fluido	1.4401 (aço inoxidável/316); 1.4404 (aço inoxidável/316L); latão (2.0371); latão quimicamente niquelado; PPS; vedação FKM	Materiais de contato declarados; considerar a compatibilidade química do meio.
Característica dos contatos	Contatos banhados a ouro	Característica especial registrada na ficha.

Display e elementos de operação
Display	6 x LED verde para unidade; 2 x LED amarelo para status de chaveamento; exibição alfanumérica de 4 dígitos, vermelho/verde	Elementos visuais e formato de leitura especificados.

Tempos de resposta
Tempo de resposta do controle de fluxo	0,01 s	Tempo indicado para o controle de fluxo.
Retardo de prontidão	< 3 s	Tempo máximo informado até prontidão.

COMPATIBILIDADE

Comunicação

• IO-Link 1.1; transferência COM2, 38,4 kBaud; classe de master port A; SDCI conforme IEC 61131-9 CDV.

• Modo SIO: sim.

• Saída de frequência: 0...10000 Hz.

• Saída analógica: 4...20 mA.

• Sinal de comutação.

Conexões

Elétrica 1 x M12, codificação A, 4 contatos dourados. Alimentação de 18...30 V DC para SELV/PELV; consumo de corrente < 50 mA. A ligação elétrica deve respeitar o pinout do fabricante; o pinout detalhado não está disponível nas informações fornecidas.

Processo Conexão de processo G 1 com rosca interna. A compatibilidade mecânica depende da correspondência da rosca e da instalação no circuito; isso não implica compatibilidade elétrica.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Circuito de líquido com vazão dentro de 1...50 l/min, conexão G 1 interna correspondente e operação dentro dos limites de pressão e temperatura.	✓	A faixa, a conexão e os limites de processo estão especificados para o produto.
Circuito de óleo com viscosidade de 68 mm²/s a 40 °C, respeitados os limites de vazão, temperatura e pressão.	✓	Óleos são indicados na ficha, que fornece essa viscosidade como referência.
Integração com master IO-Link classe A, revisão 1.1, ou uso dos sinais de saída especificados.	✓	A ficha informa IO-Link 1.1, classe A, modo SIO e saídas de comutação, analógica e de frequência.
Processo acima de 100 bar ou, com fluido acima de 70 °C, acima de 80 bar.	✗	Essas condições excedem os limites de pressão indicados.
Processo cuja vazão necessária esteja abaixo de 1 l/min ou acima de 50 l/min.	✗	A vazão necessária fica fora do alcance de medição especificado.
Uso com gás.	✗	A ficha fornecida especifica fluidos líquidos e óleos, mas não comprova aplicação com gases.

INSTALAÇÃO

Como instalar o Sensor de vazão mecatrônico ifm SB3244 com inibidor de refluxo, display e IO-Link, 1...50 l/min, conexão G 1 interna

Confirme que o fluido é líquido ou óleo previsto na ficha e que a faixa de vazão requerida está entre 1...50 l/min.
Verifique a conexão mecânica G 1 interna e a compatibilidade dos materiais em contato com o fluido com o processo.
Confira pressão e temperatura simultaneamente: limite de 100 bar, reduzido para 80 bar quando a temperatura do fluido excede 70 °C; temperatura do fluido de -10...100 °C.
Instale o sensor na conexão de processo conforme o desenho dimensional e as instruções do fabricante; a ficha fornecida não especifica torque de aperto nem orientação de montagem.
Conecte a alimentação de 18...30 V DC e a interface M12 de 4 contatos conforme o pinout oficial; não deduza a função dos pinos sem consultar a documentação do fabricante.
Configure a integração adequada: IO-Link 1.1 com master classe A ou o sinal de saída requerido; depois verifique indicação no display e leitura do sistema antes da operação.

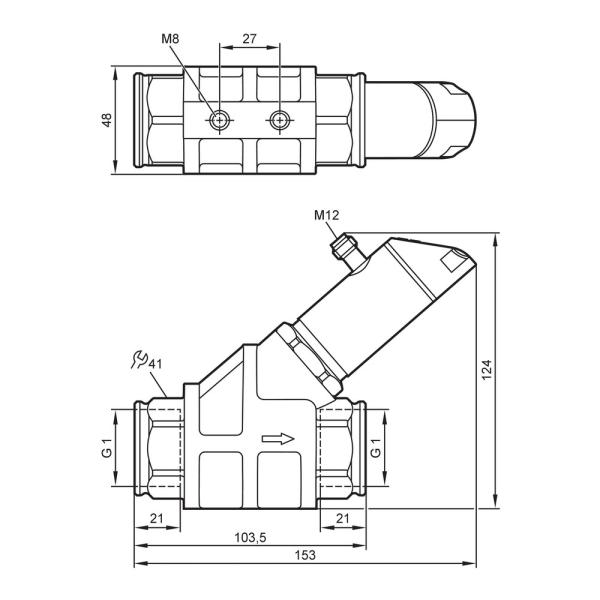

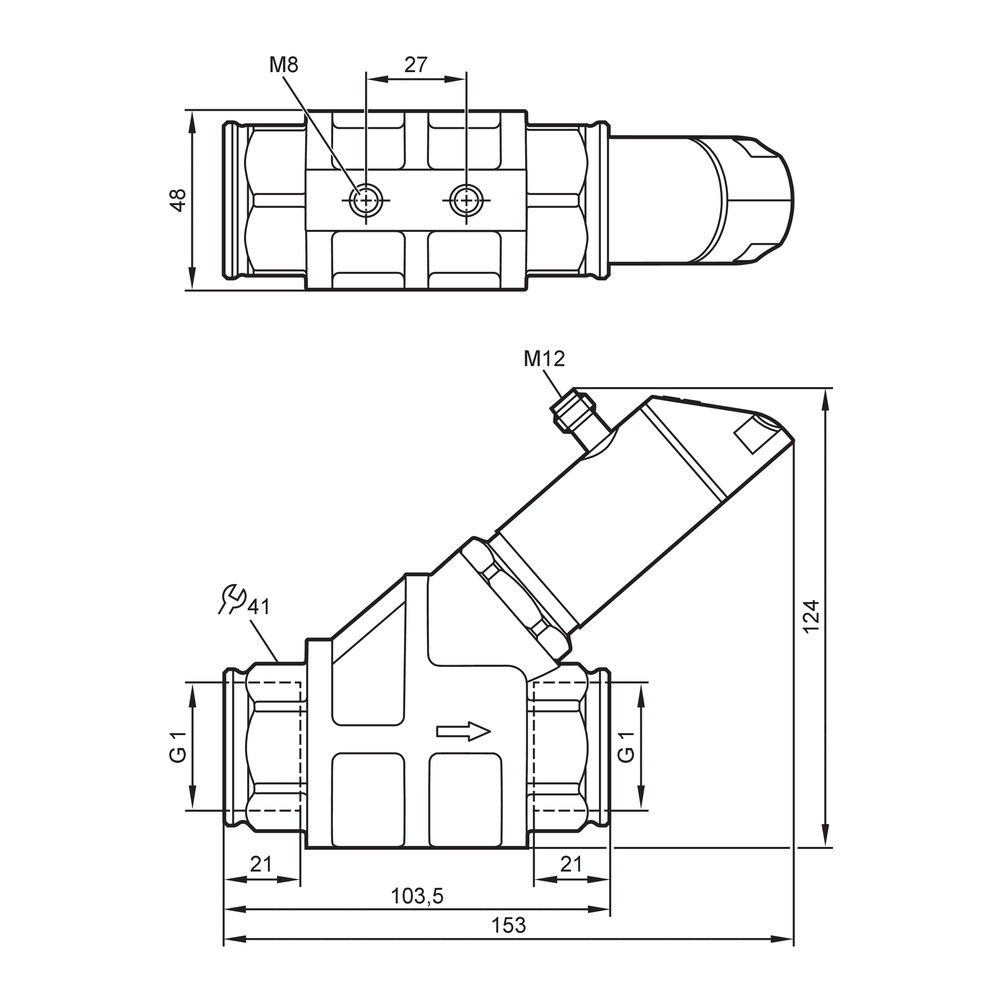

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sistema não apresenta leitura de vazão após a instalação.	Alimentação fora da faixa especificada, ligação elétrica incorreta ou sinal/configuração de comunicação incompatível com a entrada do controlador.	Meça a alimentação nos terminais conforme o esquema oficial, confira o pinout M12 e verifique se o controlador está configurado para o sinal selecionado ou para IO-Link 1.1.
A leitura de vazão fica fora da faixa esperada ou não acompanha o processo.	Vazão real fora de 1...50 l/min, configuração/unidade de leitura inadequada ou condições de processo diferentes das usadas na verificação.	Compare a vazão com um instrumento de referência e confira a unidade, a faixa configurada e as condições do fluido; a escala do display não amplia o alcance de medição.
O sensor apresenta indicação de temperatura ou vazão diferente da referência do processo.	Condição de operação fora das condições associadas à precisão especificada ou comparação feita em pontos de medição com condições distintas.	Registre temperatura do fluido e vazão. Para a precisão de fluxo indicada, confira as condições Q > 1 l/min e fluido a 20...70 °C; para temperatura, confira a condição de referência de 25 °C e Q > 1 l/min.
O sensor ou a conexão apresenta vazamento, deformação ou falha após pressurização.	Pressão acima do limite aplicável à temperatura do fluido, ou incompatibilidade/instalação inadequada da conexão de processo.	Despressurize o circuito e verifique a pressão registrada, a temperatura do fluido, a correspondência da rosca G 1 e a montagem conforme documentação do fabricante; respeite 80 bar acima de 70 °C.

DOCUMENTAÇÃO TÉCNICA

Folha de dados ifm SB3244 em português (Datasheet) Desenho em escala do SB3244 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o ifm SB3244 e para que tipo de fluido ele serve?

É um sensor mecatrônico de vazão com display e inibidor de refluxo, destinado à medição de fluidos líquidos e óleos. A ficha cita óleo com viscosidade de 68 mm²/s a 40 °C como referência.

Que conexão e sinais esse sensor oferece?

A conexão de processo é G 1 com rosca interna. Ele dispõe de sinais de comutação, analógico, frequência e IO-Link, além de conexão elétrica M12 de 4 contatos.

O SB3244 serve para medir gases?

A ficha fornecida lista fluidos líquidos e óleos, mas não especifica gases. Confirme essa aplicação diretamente com a ifm antes de selecionar o produto.

Posso usar o sensor acima de 100 bar?

Não. O limite informado é 100 bar e cai para 80 bar quando a temperatura do fluido excede 70 °C.

O display acende, mas o controlador não recebe valor de vazão; o que verifico?

Confira se o controlador está ligado ao sinal escolhido e se a alimentação e o pinout M12 estão corretos. Para IO-Link, verifique a revisão 1.1 e a classe A do master port.

A leitura está diferente do valor esperado; devo trocar o sensor?

Antes da troca, confira se a vazão está dentro de 1...50 l/min e se a comparação respeita as condições de precisão da ficha. Verifique também a unidade apresentada e as condições do fluido.

É melhor comprar um kit ou o sensor avulso?

A ficha identifica o produto como uma peça e não informa um kit ou acessórios incluídos. Confirme com o fornecedor os itens fornecidos e selecione separadamente os componentes de instalação necessários ao seu circuito.

Como escolher entre o SB3244 e outro sensor de vazão?

Escolha o SB3244 quando a faixa de 1...50 l/min, a rosca G 1 interna e os limites de pressão e temperatura atenderem ao processo. Se algum desses requisitos não corresponder, compare com um modelo cuja faixa ou conexão seja adequada, validando os dados no catálogo do fabricante.

Como faço a ligação elétrica do sensor?

A ligação é por conector M12, codificação A, com 4 contatos, e alimentação de 18...30 V DC. Use o pinout e o esquema de ligação oficiais; eles não estão discriminados nos dados fornecidos.

O que acompanha o SB3244 e qual é a procedência informada?

A ficha não relaciona acessórios inclusos, portanto não é possível confirmar itens além do sensor. O anúncio identifica a marca ifm; para detalhes de fornecimento e procedência comercial, consulte o fornecedor.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação industrial usada para troca de dados entre o sensor e um master compatível. (Ref.: revisão IO-Link 1.1; IEC 61131-9 CDV)

MEW

Abreviação utilizada na ficha para o valor de referência associado às especificações de repetibilidade e precisão. (Ref.: repetibilidade ± 1 % MEW; precisão do fluxo ± 5 % MEW)

Modo SIO

Modo de operação de entrada/saída padrão indicado para o dispositivo, distinto da comunicação IO-Link. (Ref.: Modo SIO: sim)

COM2

Tipo de transferência IO-Link indicado para a comunicação do sensor. (Ref.: COM2, 38,4 kBaud)

G 1 rosca interna

Conexão mecânica de processo com rosca interna, que deve corresponder à conexão da tubulação ou do adaptador. (Ref.: conexão de processo G 1)
