- Referência do fabricante: SB3233
- EAN: 4021179316019
- NCM do produto: 90261019
Destaques do Produto
Por que comprar IFM na Melhor Indústria?

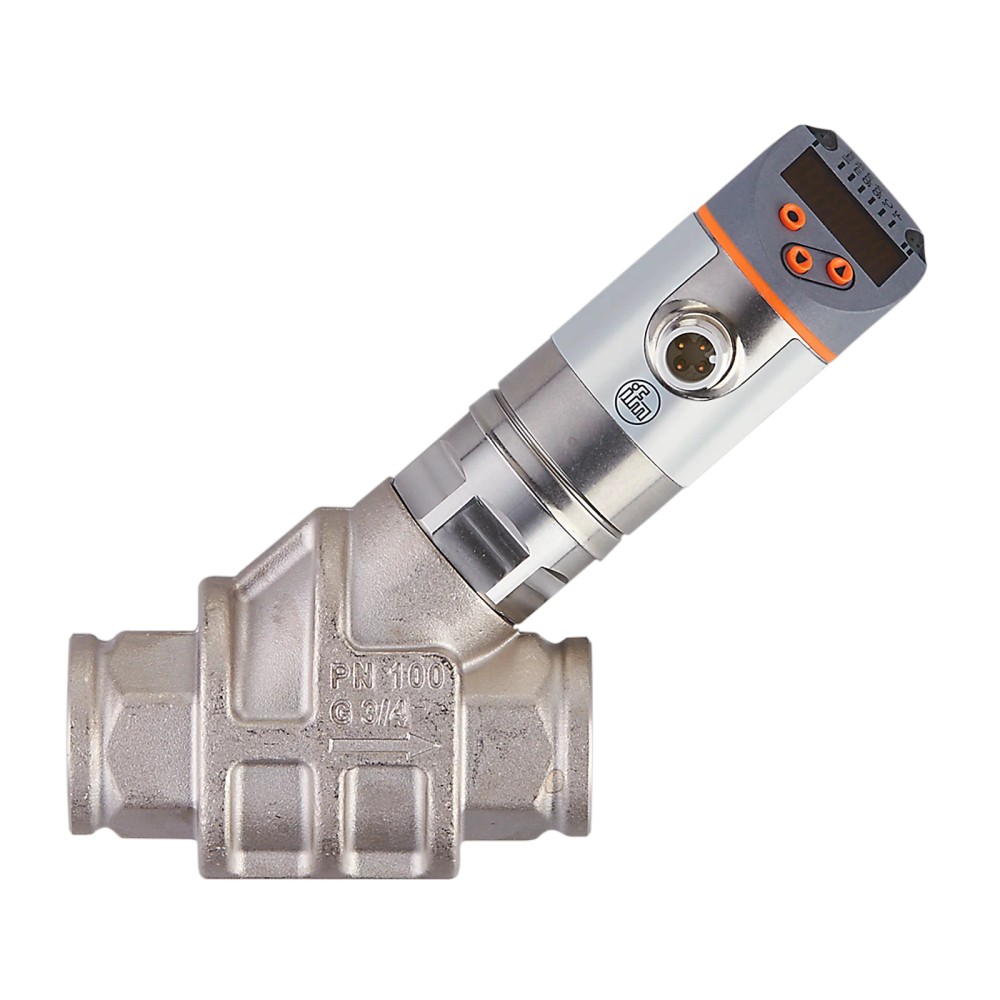

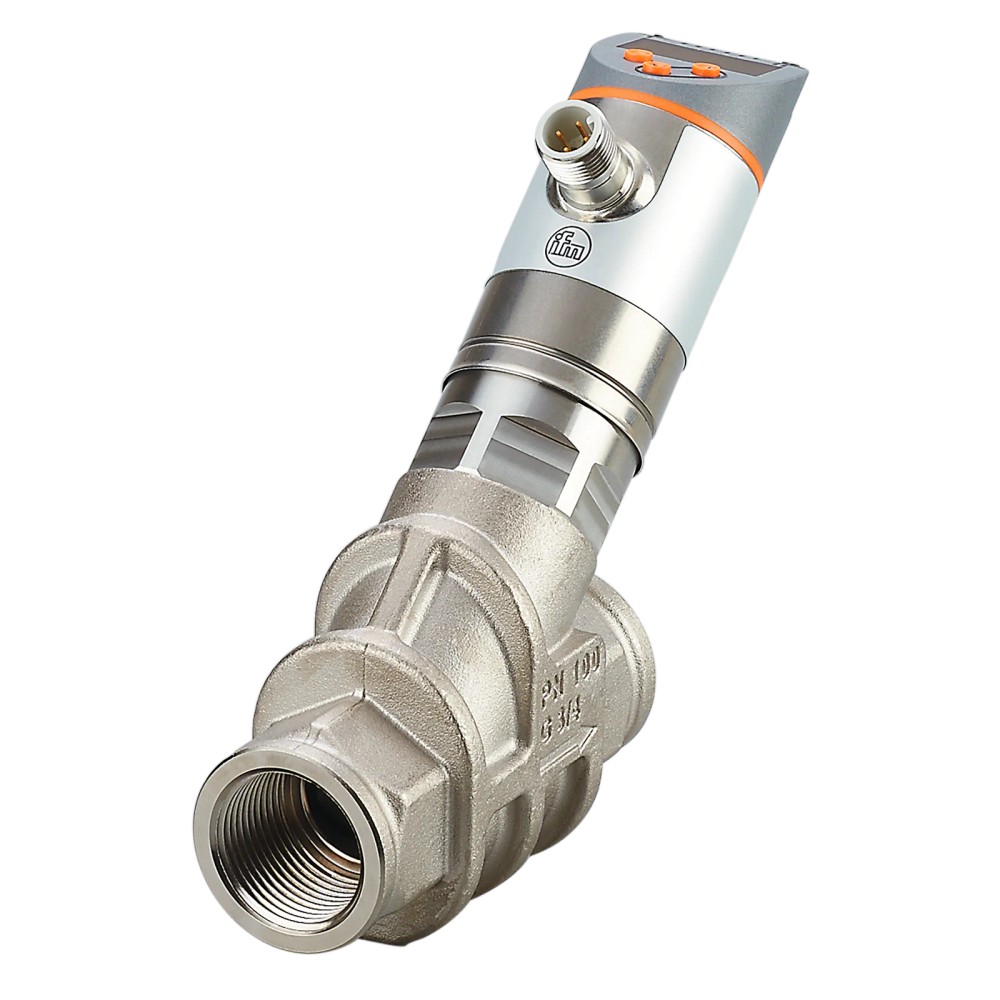

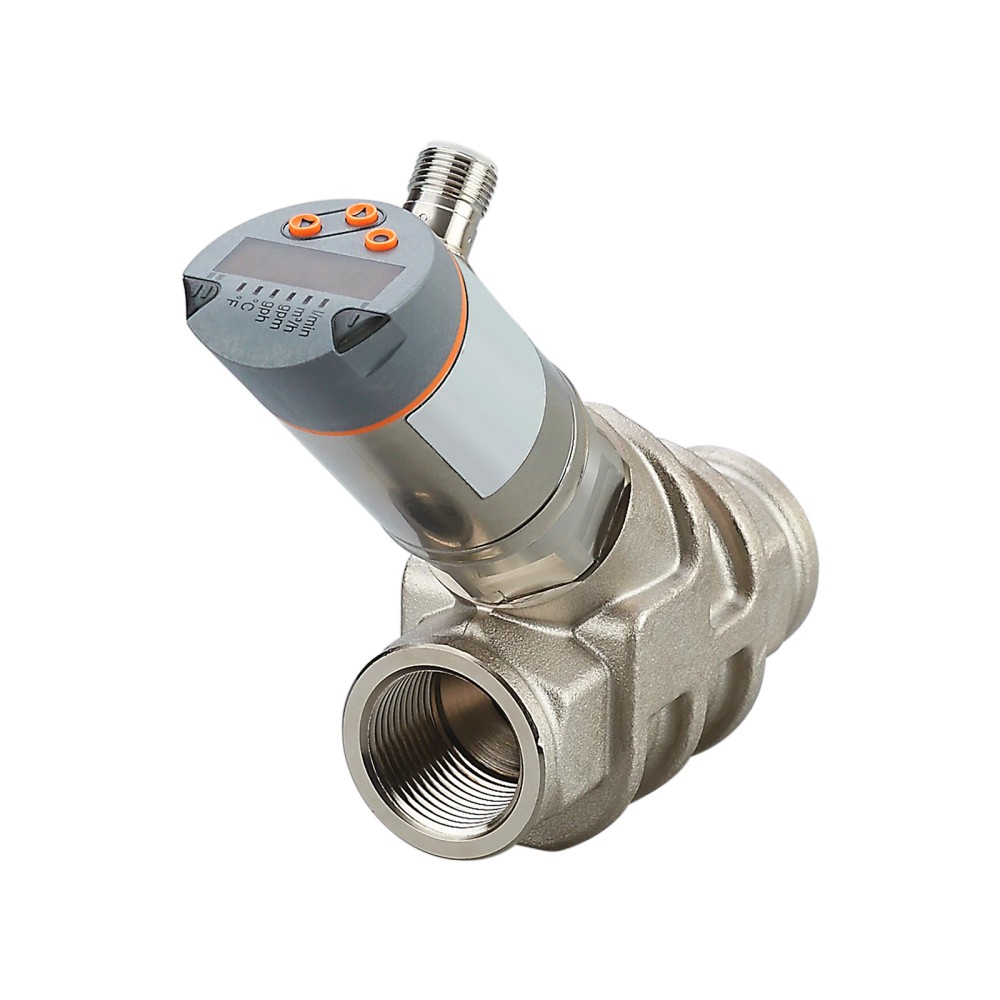

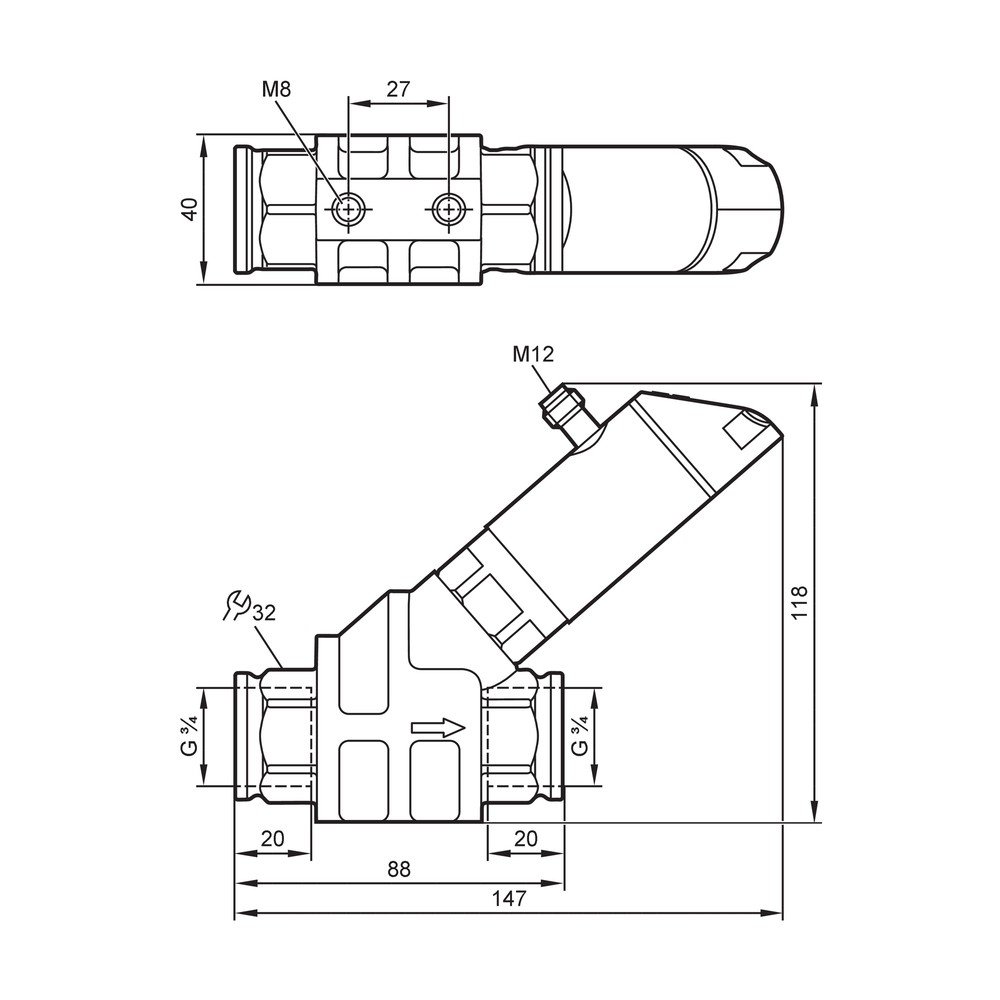

Sobre o Sensor de vazão ifm SB3233 com display, inibidor de refluxo e IO-Link, faixa de medição de 0,5 a 25 l/min, conexão G 3/4 interna
O ifm SB3233 é um sensor mecatrônico para monitorar vazão e temperatura de fluidos líquidos, com display local e inibidor de refluxo. Mede vazão de 0,5 a 25 l/min e permite comunicação IO-Link, além de sinais de comutação, analógico e de frequência. Sua conexão de processo é G 3/4 com rosca interna; a temperatura do fluido permitida é de -10 a 100 °C.
PRINCIPAIS ESPECIFICAÇÕES
| Tipo | Sensor mecatrônico de vazão com display e inibidor de refluxo |
| Faixa de medição de vazão | 0,5 a 25 l/min |
| Temperatura do fluido | -10 a 100 °C |
| Conexão de processo | G 3/4, rosca interna |
| Pressão máxima | 100 bar; acima de 70 °C no fluido, 80 bar |
| Comunicação e sinais | IO-Link 1.1; sinais de comutação, analógico e de frequência |
| Alimentação | 18 a 30 V DC |
| Conexão elétrica | 1 x M12, codificação A, 4 contatos |
| Grau de proteção | IP 65 e IP 67 |
| Tempo de resposta de vazão | 0,01 s |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Circuitos com fluidos líquidos cuja vazão de operação esteja entre 0,5 e 25 l/min e cuja temperatura esteja entre -10 e 100 °C, respeitando o limite de pressão aplicável.
- Instalações que utilizem conexão de processo G 3/4 com rosca interna e alimentação elétrica de 18 a 30 V DC.
- Sistemas que necessitem de indicação local e de sinais de comutação, analógico, frequência ou comunicação IO-Link.
⚠ Considere outro se precisa de:
- Condições acima de 100 bar; quando o fluido estiver acima de 70 °C, não exceder 80 bar.
- Vazões fora da faixa de medição de 0,5 a 25 l/min ou temperaturas do fluido fora de -10 a 100 °C, se a medição requerida precisar ser garantida nessas condições.
- Instalações cuja conexão de processo não corresponda à rosca interna G 3/4, sem adaptador aprovado e validado para a aplicação.
APLICAÇÕES E USO
- Aplicação comprovada pela ficha: monitoramento de vazão em fluidos líquidos, incluindo óleos com viscosidade informada de 68 mm²/s a 40 °C; respeite as faixas de vazão e temperatura e confirme a compatibilidade dos materiais com o fluido.
- Possibilidade de uso: integração de monitoramento a um sistema de automação por IO-Link, sinal analógico, frequência ou comutação. A escolha depende das entradas e da configuração do controlador, que não são especificadas na ficha.
- Em linhas sujeitas a pressão, considerar o limite de 100 bar e a redução para 80 bar quando o fluido estiver acima de 70 °C.
- A instalação requer conexão de processo G 3/4 interna, alimentação de 18 a 30 V DC e ambiente entre 0 e 60 °C. A ficha não especifica modelos de equipamentos ou controladores compatíveis.
COMO ESCOLHER
Antes de comprar o Sensor de vazão ifm SB3233 com display, inibidor de refluxo e IO-Link, faixa de medição de 0,5 a 25 l/min, conexão G 3/4 interna, verifique estes pontos:
ESPECIFICAÇÕES TÉCNICAS
| Identificação e função | ||
|---|---|---|
| Modelo | SB3233 | Código do produto informado no anúncio. |
| Tipo de produto | Sensor de vazão mecatrônico com display e inibidor de refluxo | Descrição funcional do produto. |
| Funções e recursos | Medição de vazão e temperatura; display; sinais de comutação, analógico e de frequência; IO-Link | Recursos declarados para monitoramento e integração. |
| Substâncias indicadas | Fluidos líquidos; óleos com viscosidade de 68 mm²/s a 40 °C | Substâncias indicadas na ficha; validar as condições específicas do processo. |
| Faixa de medição | ||
|---|---|---|
| Alcance de medição de vazão | 0,5 a 25 l/min; 0,03 a 1,5 m³/h; 8 a 396,5 gph; 0,13 a 6,6 gpm | Faixa de medição declarada. |
| Escala do display de vazão | 0 a 30 l/min; 0 a 1,8 m³/h; 0 a 475,5 gph; 0 a 7,93 gpm | Escala de indicação do display; não substitui a faixa de medição especificada. |
| Resolução de vazão | 0,01 l/min; 0,001 m³/h; 0,1 gph; 0,01 gpm | Incremento de resolução declarado para a indicação/medição. |
| Dinâmica de medição | 1:50 | Relação de dinâmica declarada pelo fabricante. |
| Alcance de medição de temperatura | -10 a 100 °C; 14 a 212 °F | Faixa de temperatura de fluido declarada. |
| Precisão e desvios | ||
|---|---|---|
| Precisão do controle de fluxo | ±5 % MEW | Aplicável para Q > 1 l/min e temperatura do fluido entre 20 e 70 °C. |
| Repetibilidade | ±1 % MEW | Valor declarado pelo fabricante. |
| Precisão do controle de temperatura | 3 K | Condição declarada: 25 °C e Q > 1 l/min. |
| Pressão e processo | ||
|---|---|---|
| Resistência à pressão | 100 bar / 10 MPa; com temperatura da substância acima de 70 °C: 80 bar / 8 MPa | Limite de pressão declarado; observar a redução indicada para fluido acima de 70 °C. |
| Conexão de processo | G 3/4, rosca interna | Conexão mecânica do processo. |
| Materiais em contato com o fluido | 1.4401 (aço inoxidável/316); 1.4404 (aço inoxidável/316L); latão 2.0371; latão quimicamente niquelado; PPS; anel de vedação FKM | Materiais declarados para contato com o fluido; verificar compatibilidade química na aplicação. |
| Dados elétricos | ||
|---|---|---|
| Tensão de operação | 18 a 30 V DC | Faixa de alimentação para SELV/PELV. |
| Consumo de corrente | Menor que 50 mA | Consumo declarado. |
| Classe de proteção elétrica | III | Classificação declarada. |
| Carga máxima | 500 Ω | Carga máxima declarada. |
| Proteção contra sobrecarga | Sim | Proteção indicada na ficha. |
| Proteção contra curto-circuitos | Sim | Proteção indicada na ficha. |
| Proteção contra inversão de polaridade | Sim | Proteção indicada na ficha. |
| Queda de tensão máxima da saída de comutação DC | 2 V | Valor máximo declarado para a saída de comutação DC. |
| Carga máxima de corrente por saída | 150 mA; 200 mA a 60 °C; 250 mA a 40 °C de temperatura ambiente | Limites de corrente por saída conforme as condições de temperatura ambiente indicadas. |
| Saídas e sinais | ||
|---|---|---|
| Quantidade de saídas | 2 | Número total de saídas declarado. |
| Sinais de saída | Sinal de comutação; sinal analógico; sinal de frequência; IO-Link | Tipos de sinal disponíveis conforme a configuração. |
| Corrente da saída analógica | 4 a 20 mA | Tipo e faixa de sinal analógico declarados. |
| Frequência da saída | 0 a 10.000 Hz | Faixa de frequência declarada. |
| Ciclos de comutação mecânica | 10 milhões | Valor declarado para ciclos de comutação mecânica. |
| Interfaces e conexão elétrica | ||
|---|---|---|
| Interface de comunicação | IO-Link | Interface digital declarada. |
| Revisão IO-Link | 1.1 | Revisão indicada na ficha. |
| Tipo de transferência IO-Link | COM2, 38,4 kBaud | Taxa e classe de transferência declaradas. |
| Conexão elétrica | 1 x M12; codificação A; 4 contatos dourados | Conector elétrico declarado; consultar documentação para pinagem. |
| Tempos de reação | ||
|---|---|---|
| Tempo de resposta de fluxo | 0,01 s | Tempo de resposta declarado para vazão. |
| Retardo de prontidão | Menor que 3 s | Tempo declarado até a prontidão. |
| Condições ambientais e proteção | ||
|---|---|---|
| Temperatura ambiente | 0 a 60 °C | Faixa de operação ambiente declarada. |
| Temperatura de armazenamento | -15 a 80 °C | Faixa de armazenamento declarada. |
| Grau de proteção IP | IP 65; IP 67 | Graus declarados; a adequação depende das condições de instalação e vedação. |
| Resistência a choques | 20 g, 11 ms, DIN EN 60068-2-27 | Condição de ensaio declarada. |
| Resistência a vibrações | 5 g, 10 a 2.000 Hz, DIN EN 60068-2-6 | Condição de ensaio declarada. |
| Display e elementos de operação | ||
|---|---|---|
| Indicação do display | 6 LEDs verdes; 2 LEDs amarelos para status de chaveamento; exibição alfanumérica/alternada de 4 dígitos para valores de medição e programação | Elementos de indicação e operação declarados. |
| Dados mecânicos e identificação | ||
|---|---|---|
| Materiais do corpo | 1.4404 (aço inoxidável/316L); PBT+PC-GF30; PBT-GF20; PC; latão quimicamente niquelado | Materiais de construção informados no conjunto de dados. |
| Peso | 995,5 g | Peso informado no conjunto de dados. |
| MTTF | 145 anos | Valor informado na ficha; não representa garantia de vida útil em qualquer condição de aplicação. |
| Certificado UL | Número de aprovação I005; arquivo E174189 | Referência de aprovação informada no conjunto de dados. |
| Código NCM | 9026.10.19 | Classificação fiscal informada no anúncio. |
COMPATIBILIDADE
Comunicação
Conexões
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Linha de fluido líquido com vazão entre 0,5 e 25 l/min, temperatura entre -10 e 100 °C e pressão dentro do limite aplicável | ✓ | Essas condições estão dentro dos valores de medição e operação declarados, observando o limite de 80 bar para fluido acima de 70 °C e 100 bar nas demais condições informadas. |
| Sistema com conexão de processo G 3/4 interna e alimentação de 18 a 30 V DC | ✓ | A conexão de processo e a faixa de alimentação correspondem às especificações do sensor; a conexão elétrica é M12 A, 4 contatos. |
| Controlador com IO-Link 1.1 e comunicação COM2 a 38,4 kBaud | ✓ | A ficha declara IO-Link revisão 1.1 e transferência COM2 a 38,4 kBaud. A compatibilidade final depende também da configuração do mestre e do sistema. |
| Processo que exige operação acima de 100 bar ou acima de 80 bar com fluido acima de 70 °C | ✗ | A pressão máxima declarada é 100 bar, reduzida a 80 bar quando a temperatura do fluido supera 70 °C. |
| Processo que exige medição garantida fora da faixa de 0,5 a 25 l/min ou da temperatura de fluido de -10 a 100 °C | ✗ | A condição solicitada fica fora das faixas declaradas para o produto. |
| Instalação que exige conexão diferente de G 3/4 interna ou conector elétrico diferente de M12 A, 4 contatos, sem adaptação validada | ✗ | As conexões informadas não correspondem às exigidas; a ficha não especifica adaptadores. |
INSTALAÇÃO
Como instalar o Sensor de vazão ifm SB3233 com display, inibidor de refluxo e IO-Link, faixa de medição de 0,5 a 25 l/min, conexão G 3/4 interna
- Confirme que o ponto de instalação utiliza conexão de processo G 3/4 com rosca interna e que o circuito atende aos limites de vazão, temperatura e pressão do sensor.
- Verifique a compatibilidade química do fluido com os materiais em contato indicados no datasheet, incluindo o anel de vedação FKM.
- Instale o sensor na linha conforme a orientação e os requisitos de montagem do fabricante; consulte o datasheet, pois a orientação de montagem não está detalhada nos dados fornecidos.
- Conecte o conector M12 codificação A, de 4 contatos, e confirme a pinagem no datasheet antes de energizar.
- Alimente o sensor com 18 a 30 V DC em circuito SELV/PELV e confira a compatibilidade do controlador com o tipo de sinal escolhido.
- Após a energização, confira a indicação no display e valide a leitura e os sinais de saída nas condições reais de operação.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| O display não acende ou o sensor não inicia. | Alimentação ausente ou fora da faixa de 18 a 30 V DC; conexão ou pinagem incorreta. | Meça a alimentação no conector e confira a pinagem no datasheet antes de substituir o sensor. |
| A leitura de vazão é instável ou não corresponde ao processo. | Condição de operação fora da faixa especificada, fluido incompatível com a aplicação ou instalação inadequada. | Compare a vazão e a temperatura do processo com as faixas declaradas e revise a montagem e as condições do fluido. |
| O controlador não recebe IO-Link ou os dados esperados. | Mestre, configuração ou comunicação não correspondentes à revisão 1.1 e à transferência COM2 declaradas. | Confirme suporte a IO-Link 1.1 e COM2 a 38,4 kBaud, além da configuração do mestre e da conexão elétrica. |
| A saída analógica não é interpretada corretamente pelo sistema. | Entrada do controlador incompatível com sinal de corrente de 4 a 20 mA, carga acima de 500 Ω ou ligação incorreta. | Confirme que a entrada aceita 4 a 20 mA, que a carga não excede 500 Ω e revise a ligação conforme o datasheet. |
