Sensor de Vazão IFM SB3232 - Precisão e IO-Link

Pré-visualizar: SB3232 IFM - Sensor de Vazão com Display Monitoramento de Fluidos 0,3-15 l/min IO-Link G3/4

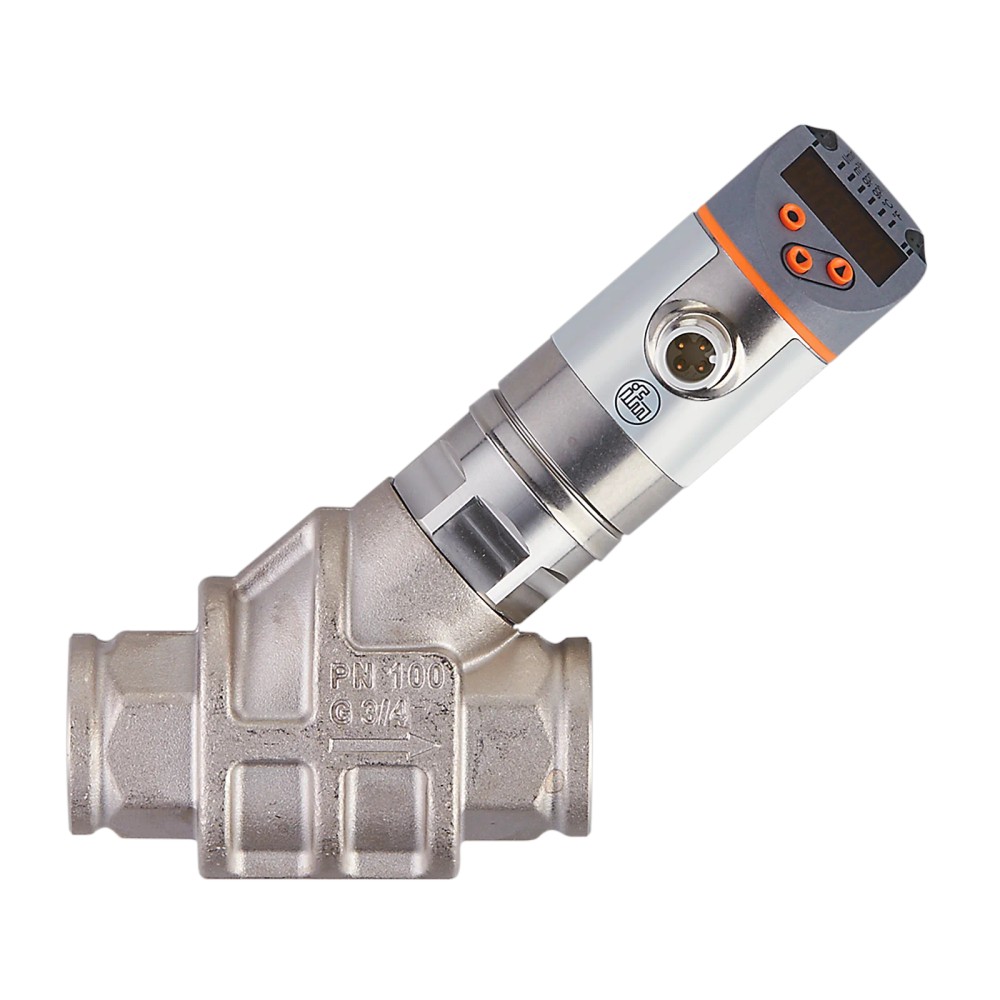

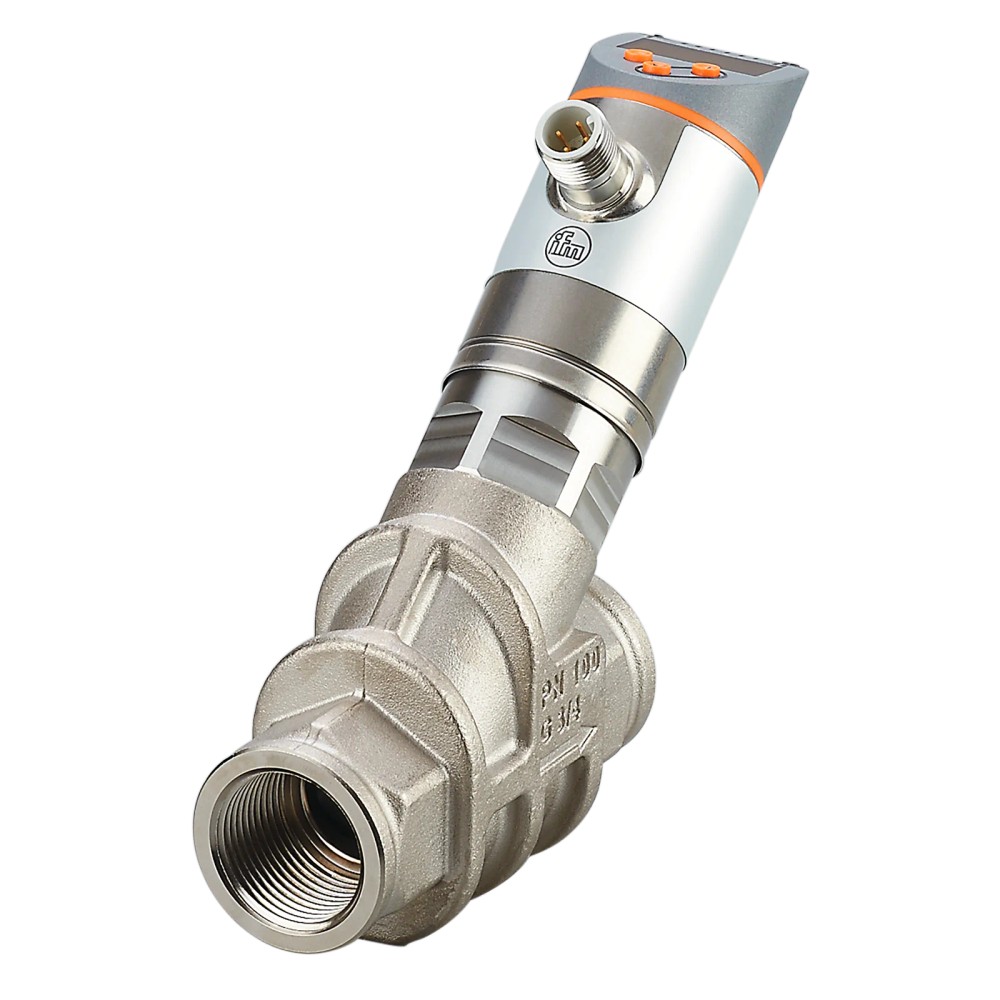

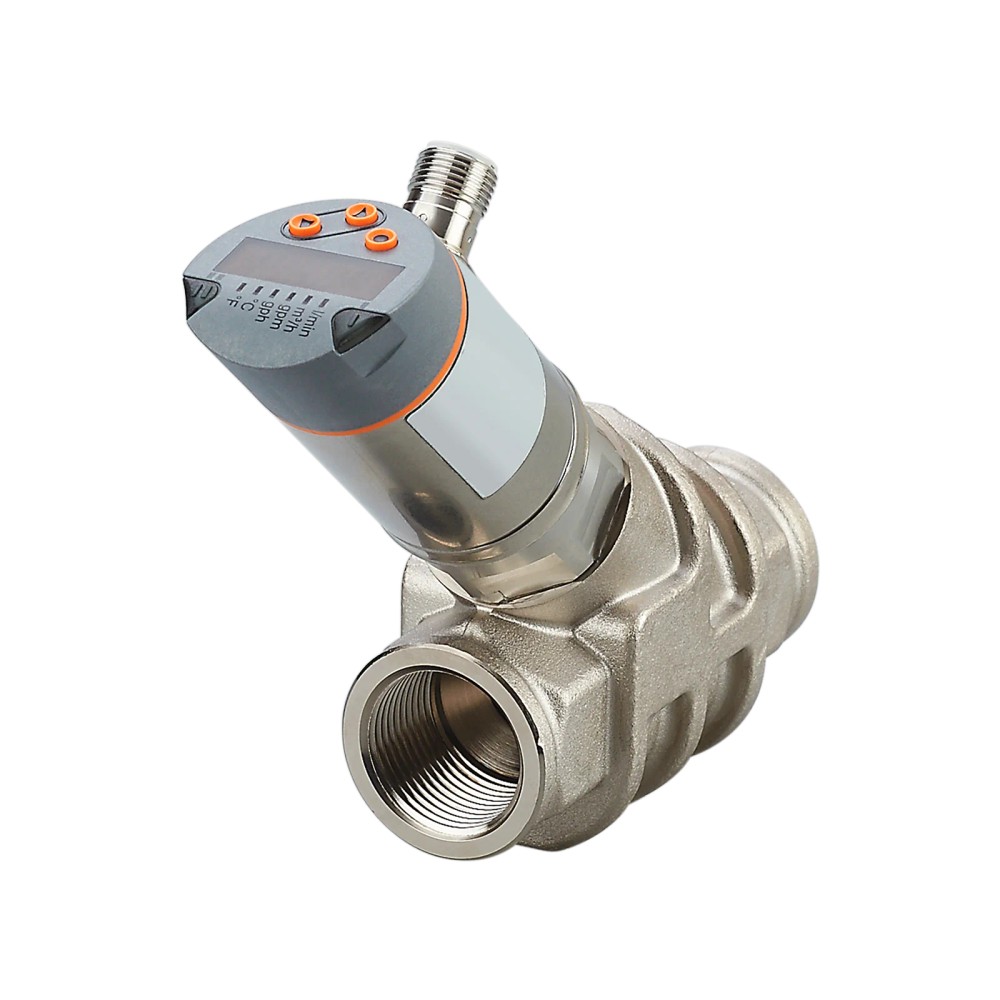

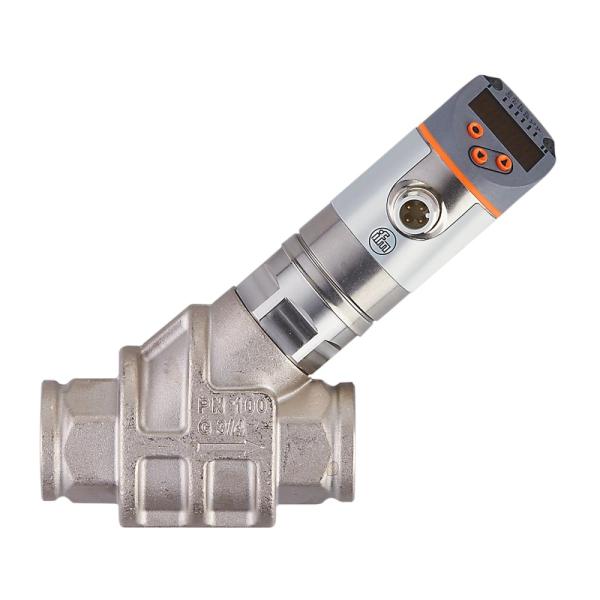

SB3232 IFM - Sensor de Vazão com Display Monitoramento de Fluidos 0,3-15 l/min IO-Link G3/4

Imagem meramente ilustrativa

R$ 4.392,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SB3232
EAN: 4021179316002
NCM do produto: 90261019

Destaques do Produto Faixa de vazão 0,3 a...mais

Fechar menu

Saiba mais sobre: "SB3232 IFM - Sensor de Vazão com Display Monitoramento de Fluidos 0,3-15 l/min IO-Link G3/4"

Destaques do Produto

Faixa de vazão

0,3 a 15 l/min

Conexão de processo

G 3/4, rosca interna

Saídas

Comutação, analógica de 4 a 20 mA, frequência e IO-Link

Temperatura do fluido

-10 a 100 °C

Pressão

Resistência especificada de 100 bar

Conexão elétrica

M12, codificação A, 4 contatos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de vazão IFM SB3232 com display e inibidor de refluxo, 0,3 a 15 l/min, IO-Link e conexão G 3/4

O IFM SB3232 é um sensor mecatrônico para monitorar a vazão de fluidos líquidos e óleos. Mede de 0,3 a 15 l/min e possui display, inibidor de refluxo e comunicação IO-Link. Oferece sinais de comutação, analógico de 4 a 20 mA e frequência. Sua conexão de processo é G 3/4 com rosca interna.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	SB3232
Tipo	Sensor de vazão mecatrônico com display e inibidor de refluxo
Faixa de medição	0,3 a 15 l/min
Fluido indicado	Fluidos líquidos e óleos; óleo com viscosidade de 68 mm²/s a 40 °C
Conexão de processo	G 3/4, rosca interna
Saídas	Comutação, analógica de 4 a 20 mA e frequência
Comunicação	IO-Link, COM2 38,4 kBaud, V1.1
Temperatura do fluido	-10 a 100 °C
Resistência à pressão	100 bar / 10 MPa
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de vazão em circuitos com fluidos líquidos ou óleos, quando a vazão de operação estiver dentro de 0,3 a 15 l/min.
Instalações cuja conexão de processo seja compatível com G 3/4 de rosca interna.
Aplicações que necessitem de indicação local por display e/ou sinais de comutação, analógico de 4 a 20 mA, frequência ou IO-Link.
Condições de processo dentro da faixa de temperatura do fluido de -10 a 100 °C e resistência à pressão especificada de até 100 bar.

⚠ Considere outro se precisa de:

Não selecionar para vazões fora da faixa especificada de 0,3 a 15 l/min.
Não instalar em uma conexão de processo incompatível com G 3/4 de rosca interna sem um adaptador tecnicamente validado.
Não aplicar a gases: os dados fornecidos especificam fluidos líquidos e óleos.
Não presumir que atende a condições acima de 100 bar ou fora da faixa de temperatura do fluido; esses limites não são especificados para operação.

APLICAÇÕES E USO

Monitoramento de vazão de fluidos líquidos em circuitos cuja faixa de trabalho esteja entre 0,3 e 15 l/min; aplicação indicada pelos dados de produto.
Monitoramento de óleos com viscosidade de 68 mm²/s a 40 °C, conforme condição registrada no catálogo. A adequação a outros óleos deve ser confirmada com o fabricante.
Integração a sistemas de automação que aceitem IO-Link COM2, 38,4 kBaud, V1.1, ou os sinais disponíveis de comutação, 4 a 20 mA e frequência.
Instalações em que sejam atendidas a conexão G 3/4 rosca interna, a faixa de temperatura do fluido de -10 a 100 °C e a resistência à pressão especificada de 100 bar. A ficha não comprova adequação a fluidos diferentes dos listados nem a condições além desses limites.

COMO ESCOLHER

Antes de comprar o Sensor de vazão IFM SB3232 com display e inibidor de refluxo, 0,3 a 15 l/min, IO-Link e conexão G 3/4, verifique estes pontos:

Escolha o SB3232 quando

A vazão estiver entre 0,3 e 15 l/min, o fluido for líquido ou óleo conforme os dados do fabricante, a conexão de processo requerida for G 3/4 rosca interna e a instalação precisar de display, sinais configuráveis ou IO-Link.

Considere outro modelo ou valide a aplicação quando

A vazão, a conexão, o fluido ou as condições de temperatura e pressão não coincidirem com os limites informados. Para selecionar outra versão, compare a faixa de medição e as interfaces requeridas com o datasheet do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	ifm / IFM ELECTRONIC	Marca indicada para o produto.
Modelo e SKU	SB3232	Código do sensor no anúncio.
Part number	SB3232; o dataset também registra SBG34KL0FRKG como part number do catálogo	Há divergência entre os campos de identificação do anúncio e do catálogo; confirme o código de pedido na documentação do fabricante antes da compra.
Tipo de produto	Sensor de vazão mecatrônico com inibidor de refluxo e display	Descrição do tipo e dos recursos indicados no anúncio.
Fluidos	Fluidos líquidos e óleos	Aplicação declarada no catálogo.
Viscosidade do óleo	68 mm²/s a 40 °C	Referência de viscosidade registrada para os óleos indicados.

Faixa de medição
Vazão	0,3 a 15 l/min	Faixa principal de medição declarada.
Vazão convertida	0,018 a 0,9 m³/h; 4,8 a 237,8 gph; 0,08 a 3,965 gpm	Unidades alternativas registradas na ficha.

Precisão e repetibilidade
Precisão	± 5 % MEW	Condição indicada: Q > 1 l/min e temperatura do fluido entre 20 e 70 °C.
Repetibilidade	± 1 % MEW	Valor de repetibilidade registrado na ficha; MEW refere-se ao valor final da faixa de medição.

Condições de processo
Temperatura do fluido	-10 a 100 °C	Faixa de temperatura do fluido indicada.
Resistência à pressão	100 bar / 10 MPa	Valor máximo de resistência à pressão declarado; não implica que todas as condições de operação sejam adequadas nesse limite.

Dados elétricos
Tensão de operação	18 a 30 V DC	Alimentação para SELV/PELV.
Consumo de corrente	< 50 mA	Consumo especificado.
Classe de proteção elétrica	III	Classificação indicada na ficha.
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados	Especificação do conector elétrico.

Saídas e sinais
Sinal de comutação	Disponível	Tipo de sinal listado; parâmetros de configuração dependem do datasheet.
Saída analógica	4 a 20 mA	Faixa de corrente de saída registrada.
Saída de frequência	0 a 10000 Hz	Faixa de frequência registrada.
IO-Link	Disponível	Interface de comunicação especificada para o sensor.

Interfaces
IO-Link	COM2, 38,4 kBaud, V1.1, IEC 61131-9 CDV	Versão, taxa de comunicação e referência normativa informadas.

Dados mecânicos e materiais
Conexão de processo	G 3/4, rosca interna	Tipo de conexão mecânica informado.
Materiais em contato com o fluido	Aço inoxidável 1.4401 (316) e 1.4404 (316L); latão 2.0371 e latão quimicamente niquelado; PPS; vedação FKM	Materiais indicados para as partes em contato com o fluido.
Materiais do produto	1.4404 (aço inoxidável / 316L); PBT+PC-GF30; PBT-GF20; PC; latão quimicamente niquelado	Materiais registrados no dataset do catálogo.
Peso	994 g	Valor de peso registrado nos atributos do catálogo.

Condições ambientais e proteção
Temperatura ambiente	0 a 60 °C	Faixa de temperatura ambiente registrada.
Grau de proteção	IP65 e IP67	Classes de proteção listadas; a adequação depende das condições de instalação e conexão.

Display e recursos funcionais
Display	Sim	Indicação local presente conforme os atributos do produto.
Inibidor de refluxo	Sim	Recurso incluído na descrição do produto.
Tecnologia de sensor	Mecatrônico	Tecnologia indicada nos atributos do catálogo.

Certificações e identificação
Aprovação UL	Aprovação I005 / Arquivo E174189	Identificação de aprovação registrada no dataset; consulte a documentação do fabricante para o escopo aplicável.
GTIN	4021179316002	Identificador comercial informado.
NCM	9026.10.19	Classificação fiscal registrada no catálogo.

COMPATIBILIDADE

Comunicação

• IO-Link: COM2, 38,4 kBaud, versão 1.1, conforme IEC 61131-9 CDV.

• Sinais disponíveis: comutação, analógico de 4 a 20 mA e frequência de 0 a 10000 Hz.

Conexões

Elétrica 1 x conector M12, codificação A, 4 contatos dourados. Alimentação de 18 a 30 V DC para SELV/PELV. Verifique pinagem e ligação no datasheet antes de conectar; não há diagrama de pinagem independente informado.

Processo Conexão de processo G 3/4 com rosca interna. A compatibilidade mecânica depende da rosca correspondente na tubulação ou do uso de uma conexão compatível devidamente validada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Circuito com fluido líquido, vazão entre 0,3 e 15 l/min e conexão G 3/4 compatível.	✓	O tipo de fluido, a faixa de medição e a conexão coincidem com os dados disponíveis do SB3232.
Integração com entrada IO-Link COM2 de 38,4 kBaud e versão 1.1.	✓	A interface informada para o sensor é IO-Link COM2, 38,4 kBaud, V1.1.
Entrada analógica compatível com sinal de 4 a 20 mA, ou entrada de frequência dentro de 0 a 10000 Hz.	✓	Esses sinais estão especificados para o produto; a configuração e a ligação devem ser verificadas no datasheet.
Aplicação com gás ou vazão fora de 0,3 a 15 l/min.	✗	A ficha indica fluidos líquidos e óleos e limita a faixa de medição a 0,3 a 15 l/min.
Tubulação com conexão diferente de G 3/4 sem interface mecânica compatível validada.	✗	A conexão de processo do sensor é G 3/4 rosca interna; a ficha não declara compatibilidade direta com outras roscas.
Processo com temperatura do fluido fora de -10 a 100 °C ou pressão acima de 100 bar.	✗	As condições excedem os limites especificados nos dados disponíveis.

INSTALAÇÃO

Como instalar o Sensor de vazão IFM SB3232 com display e inibidor de refluxo, 0,3 a 15 l/min, IO-Link e conexão G 3/4

Confirme que o fluido, a vazão prevista, a temperatura e a pressão estão dentro das especificações do sensor.
Verifique que a conexão disponível é compatível com G 3/4 de rosca interna; não force a montagem em roscas diferentes.
Instale o sensor no circuito conforme a orientação e as instruções do fabricante, consultando o datasheet para requisitos de montagem não informados nesta ficha.
Conecte o M12 codificação A usando a pinagem indicada na documentação oficial; não deduza a ligação apenas pelo número de contatos.
Alimente o sensor com 18 a 30 V DC, respeitando SELV/PELV, e ligue a interface ou saída selecionada conforme a configuração prevista.
Após a montagem, verifique a indicação no display, a comunicação ou o sinal de saída e confirme a leitura em uma condição conhecida de operação.

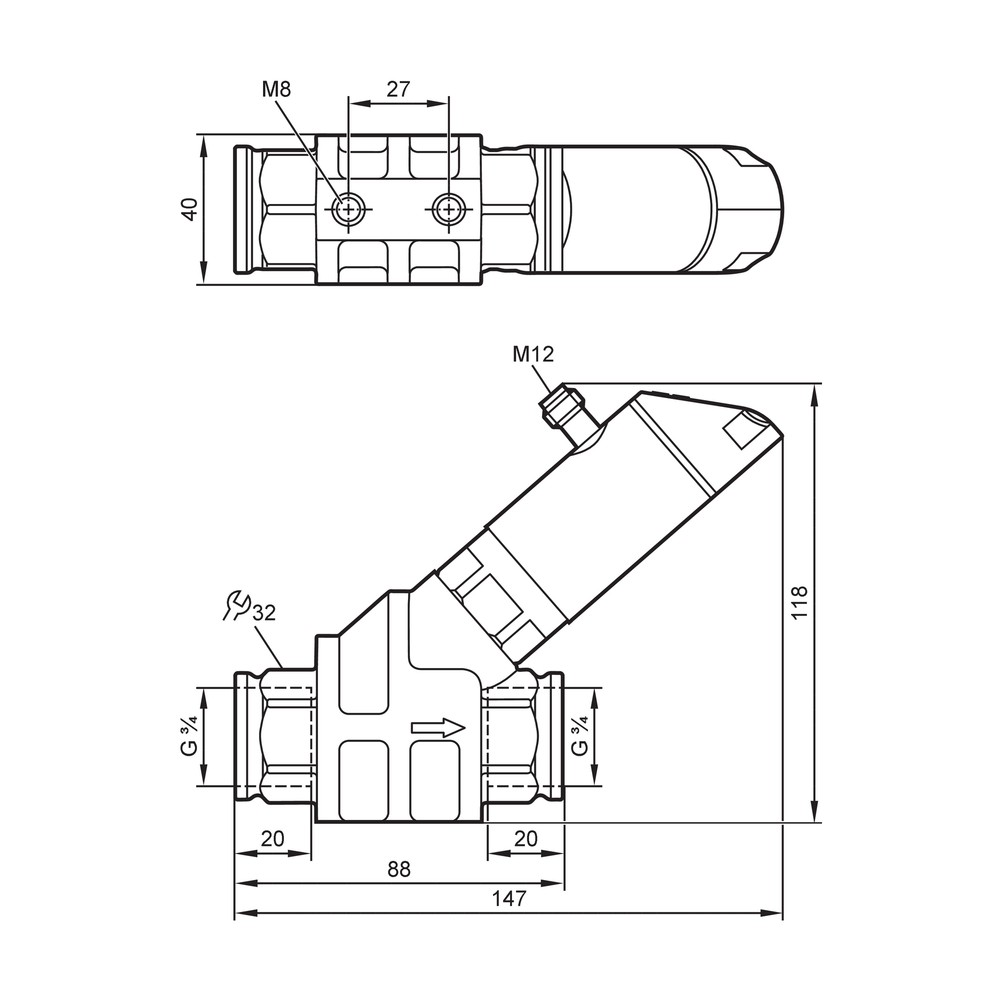

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não apresenta leitura de vazão esperada.	A vazão real pode estar fora da faixa de medição de 0,3 a 15 l/min, ou o fluido pode não corresponder às condições declaradas.	Compare a vazão e o tipo de fluido com os dados do processo e confira a faixa especificada no datasheet.
Não há comunicação IO-Link.	Pode haver incompatibilidade de configuração do mestre ou ligação elétrica incorreta no conector M12.	Confirme que o mestre suporta IO-Link COM2, 38,4 kBaud e V1.1; verifique alimentação e pinagem usando a documentação oficial.
A saída analógica não varia como esperado.	A saída selecionada ou a configuração do sistema de controle pode não corresponder ao sinal de 4 a 20 mA.	Verifique a configuração da saída no sensor e confirme que a entrada do controlador aceita 4 a 20 mA; consulte o datasheet para a parametrização.
Há vazamento ou dificuldade de montagem na tubulação.	A rosca da instalação pode não corresponder à conexão G 3/4 com rosca interna do sensor, ou a união pode não estar montada corretamente.	Desmonte e confira o padrão e a condição das roscas e a vedação adotada; valide o método de montagem no manual ou datasheet.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM SB3232 em português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM SB3232 e para quem ele serve?

É um sensor mecatrônico de vazão com display e inibidor de refluxo, destinado ao monitoramento de fluidos líquidos e óleos. É aplicável quando a vazão, a conexão e as condições de processo correspondem às especificações do produto.

Quais sinais e protocolos o sensor oferece?

O SB3232 disponibiliza sinal de comutação, saída analógica de 4 a 20 mA, saída de frequência e IO-Link. A comunicação IO-Link é COM2 a 38,4 kBaud, versão 1.1.

O produto acompanha cabo M12 ou outros acessórios?

Os dados disponíveis especificam uma conexão elétrica M12 no sensor, mas não informam cabo ou outros acessórios inclusos. Confirme o conteúdo fornecido com o vendedor antes da compra.

Posso usar o SB3232 para medir gás?

A ficha do produto especifica fluidos líquidos e óleos, não gases. Portanto, não há evidência disponível para indicar este modelo para medição de gás.

Ele serve para uma vazão abaixo de 0,3 l/min ou acima de 15 l/min?

Não: a faixa de medição especificada é de 0,3 a 15 l/min. Para vazões fora dessa faixa, selecione um sensor cuja faixa declarada cubra a condição de processo.

O que verificar se o display não mostrar a vazão esperada?

Primeiro confira se a vazão está entre 0,3 e 15 l/min e se o fluido corresponde às aplicações declaradas. Verifique também alimentação e instalação conforme o datasheet antes de considerar a substituição.

O que pode causar falha na comunicação IO-Link?

Uma incompatibilidade de configuração do mestre ou uma ligação incorreta pode impedir a comunicação. Confirme suporte a COM2, 38,4 kBaud e V1.1 e revise a pinagem na documentação oficial.

Quando escolher este modelo em vez de outro sensor de vazão?

Escolha o SB3232 quando a faixa de 0,3 a 15 l/min, a conexão G 3/4 rosca interna e as interfaces disponíveis atenderem ao processo. Se algum desses requisitos não corresponder, compare com outro modelo usando o datasheet.

Como devo instalar e ligar o sensor?

Compatibilize a rosca G 3/4, respeite as condições de processo e use alimentação de 18 a 30 V DC para SELV/PELV. Faça a ligação M12 pela pinagem do datasheet, sem presumir a função dos contatos.

O que fazer se houver vazamento na conexão de processo?

Verifique se a conexão da tubulação corresponde à G 3/4 de rosca interna e se a montagem e vedação estão corretas. Consulte as instruções do fabricante para o procedimento de instalação aplicável.

GLOSSÁRIO TÉCNICO

Vazão

Volume de fluido que atravessa o ponto de medição por unidade de tempo. (Ref.: alcance de medição de 0,3 a 15 l/min)

IO-Link

Interface de comunicação digital indicada para troca de dados entre o sensor e um mestre compatível. (Ref.: IO-Link COM2, 38,4 kBaud, V1.1)

Saída analógica 4 a 20 mA

Sinal elétrico analógico cuja faixa de corrente informada para o produto é de 4 a 20 mA. (Ref.: corrente de saída analógica de 4 a 20 mA)

MEW

Abreviação usada na ficha para o valor final da faixa de medição, como referência dos dados de precisão e repetibilidade. (Ref.: precisão ± 5 % MEW; repetibilidade ± 1 % MEW)

G 3/4 rosca interna

Conexão de processo com rosca interna, que deve corresponder mecanicamente à conexão da tubulação ou adaptador validado. (Ref.: conexão de processo G 3/4)
