Sensor de Vazão IFM SB2257 - Com Display e IO-Link

Pré-visualizar: SB2257 IFM - Sensor de Vazão IFM Monitoramento de Fluxo 4-200 l/min, IO-Link, Display

SB2257 IFM - Sensor de Vazão IFM Monitoramento de Fluxo 4-200 l/min, IO-Link, Display

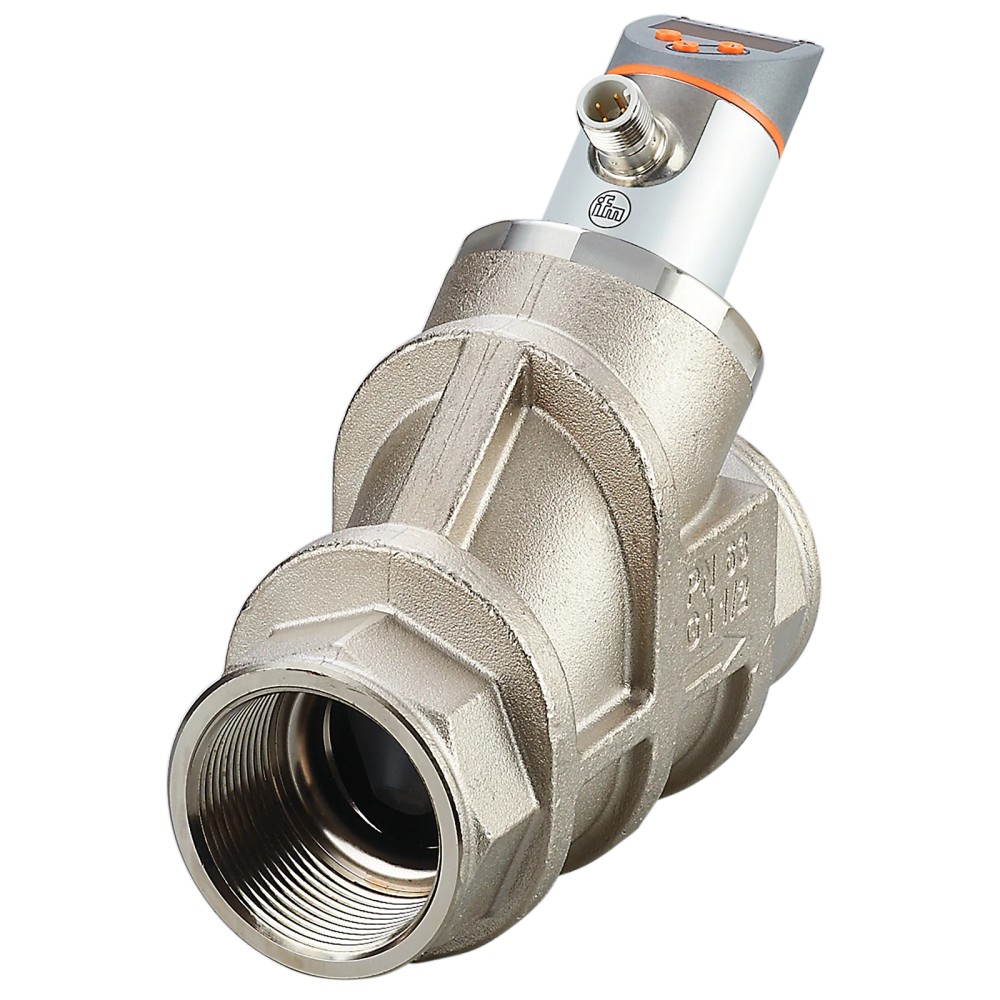

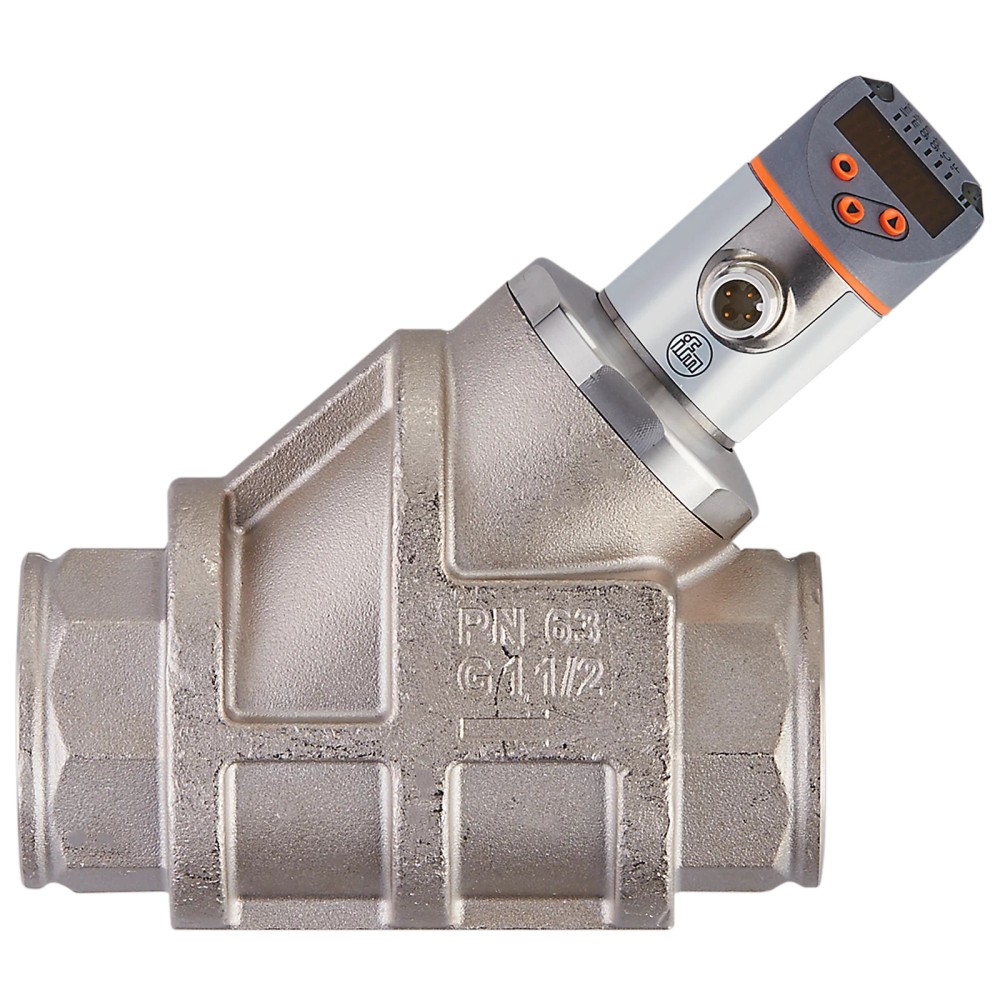

Imagem meramente ilustrativa

R$ 6.206,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SB2257
EAN: 4021179315999
NCM do produto: 90261019

Destaques do Produto Vazão 4...200 l/min...mais

Fechar menu

Saiba mais sobre: "SB2257 IFM - Sensor de Vazão IFM Monitoramento de Fluxo 4-200 l/min, IO-Link, Display"

Destaques do Produto

Vazão

4...200 l/min

Conexão de processo

G 1 1/2, rosca interna

Temperatura do fluido

-10...100 °C

Pressão máxima

63 bar; 50 bar acima de 70 °C de temperatura do fluido

Interface

IO-Link 1.1 e Modo SIO

Saída analógica

4...20 mA

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

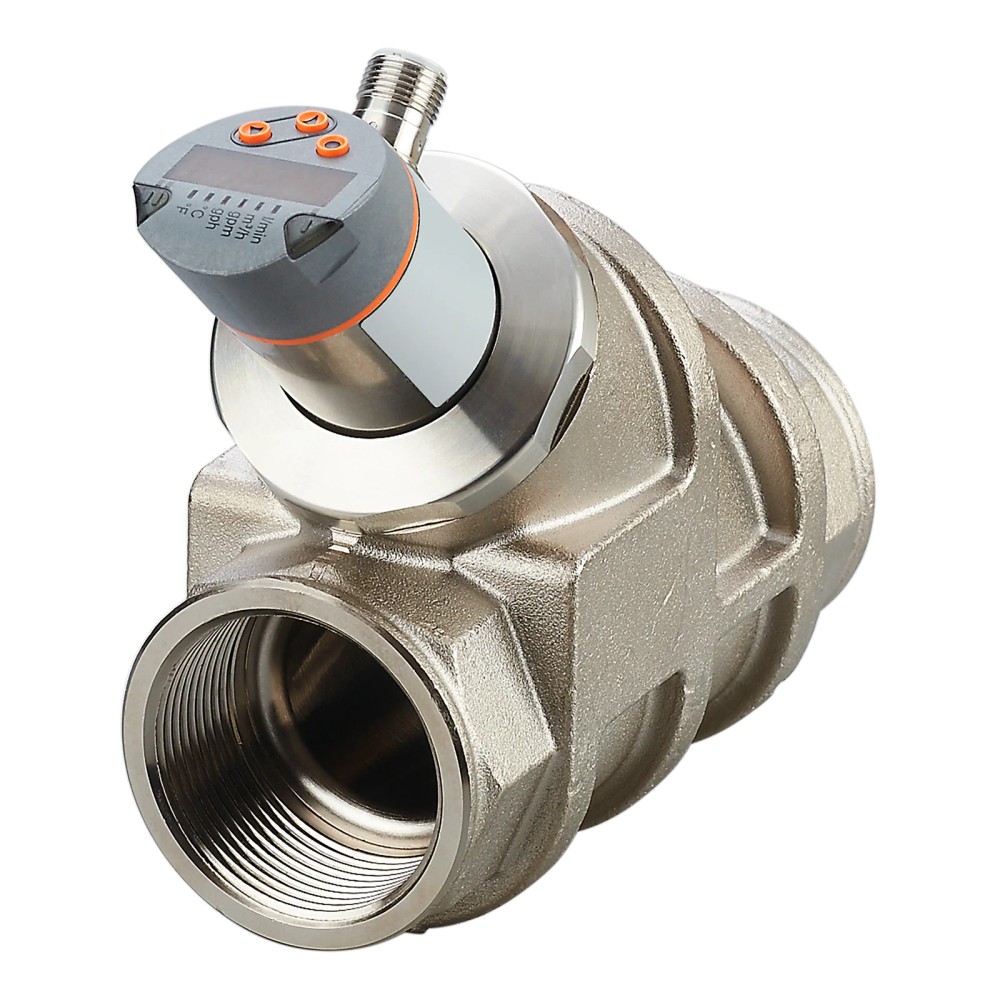

Sobre o Sensor de vazão IFM SB2257 com inibidor de refluxo, display e IO-Link, 4...200 l/min

O IFM SB2257 é um sensor mecatrônico para monitoramento de vazão de fluidos líquidos e óleos especificados na ficha. Mede vazões de 4...200 l/min e oferece display, saídas de comutação, analógica e de frequência, além de IO-Link. Possui conexão de processo G 1 1/2 com rosca interna e resistência à pressão de até 63 bar, com redução para 50 bar quando a temperatura do fluido é superior a 70 °C.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	SB2257
Tipo	Sensor de vazão mecatrônico com inibidor de refluxo e display
Faixa de medição de vazão	4...200 l/min
Temperatura do fluido	-10...100 °C
Resistência à pressão	63 bar; 50 bar para temperatura do fluido >70 °C
Conexão de processo	G 1 1/2, rosca interna
Comunicação	IO-Link 1.1; Modo SIO disponível
Saídas	Comutação, analógica 4...20 mA e frequência 0...10000 Hz; configurações conforme OUT1/OUT2
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados
Grau de proteção	IP65 e IP67

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de vazão de fluidos líquidos dentro da faixa de 4...200 l/min e da faixa de temperatura especificada.
Aplicações com óleos de viscosidade de 46 mm²/s a 40 °C, conforme indicado na ficha.
Instalações que usem conexão de processo G 1 1/2 com rosca interna e conexão elétrica M12 codificação A.
Sistemas que utilizem IO-Link ou as saídas de comutação, analógica ou de frequência disponíveis.

⚠ Considere outro se precisa de:

Não especificar para vazões inferiores a 4 l/min ou superiores a 200 l/min como faixa de medição declarada.
Não operar acima de 63 bar; quando o fluido estiver acima de 70 °C, considerar o limite de 50 bar.
Não especificar para temperaturas de fluido fora de -10...100 °C.
Não presumir compatibilidade mecânica com conexões diferentes de G 1 1/2 rosca interna sem adaptador ou validação de engenharia.

APLICAÇÕES E USO

Aplicação comprovada pela ficha: monitoramento de vazão de fluidos líquidos dentro do alcance especificado, com opções de sinais de comutação, corrente analógica, frequência e IO-Link.
Aplicação comprovada pela ficha: monitoramento de óleos com viscosidade de 46 mm²/s a 40 °C, respeitando os limites de vazão, temperatura e pressão.
Possibilidade de uso inferida: integração em circuito de controle com leitura por IO-Link ou utilização de saída de corrente/frequência; validar arquitetura, parametrização e mapeamento com o datasheet e o sistema de controle.
A ficha recomenda filtração de 200 micrômetros. Verifique a condição do fluido e mantenha a instalação dentro dos limites especificados de temperatura e pressão.

COMO ESCOLHER

Antes de comprar o Sensor de vazão IFM SB2257 com inibidor de refluxo, display e IO-Link, 4...200 l/min, verifique estes pontos:

Escolha o SB2257 quando

A faixa de vazão requerida estiver entre 4 e 200 l/min, a conexão de processo puder ser G 1 1/2 rosca interna e a aplicação respeitar os limites de temperatura e pressão. A ficha também especifica suporte a IO-Link e saídas de comutação, analógica e de frequência.

Avalie outra configuração quando

A vazão ou a temperatura do fluido estiver fora dos limites declarados, a pressão exceder 63 bar — ou 50 bar com fluido acima de 70 °C — ou a conexão de processo necessária não for G 1 1/2 rosca interna. A ficha não fornece um modelo alternativo; confirme a seleção com o fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Sensor de vazão mecatrônico com inibidor de refluxo e display	Identificação do produto conforme ficha do anúncio.
Fabricante	IFM	Marca declarada no anúncio.
Modelo / SKU	SB2257	Código do produto.
Part number do anúncio	SB2257	Prioridade ao dado básico do anúncio.
GTIN	4021179315999	Identificação comercial.
Função	Monitoramento de vazão; inibidor de refluxo	Função indicada nos dados do anúncio.
Substâncias indicadas	Fluidos líquidos; óleos com viscosidade de 46 mm²/s a 40 °C	Tipos de substância listados na ficha.
Recomendação de filtração	200 micrômetros	Recomendação de instalação informada pelo fabricante.

Faixa de medição
Alcance de medição	4...200 l/min; 0,24...12 m³/h; 65...3170 gph; 1,1...52,8 gpm	Faixa de vazão especificada.
Dinâmica de medição	1:50	Relação de dinâmica declarada.
Resolução de vazão	0,1 l/min; 0,01 m³/h; 1 gph; 0,1 gpm	Resolução conforme unidade selecionada.
Escala do display para vazão	0...240 l/min; 0...14,4 m³/h; 0...3805 gph; 0...63,4 gpm	Escala de indicação do display; não substitui a faixa de medição declarada.

Precisão e desvios
Precisão do controle de fluxo	±5 % MEW	Condição: Q > 1 l/min e temperatura do fluido de 20...70 °C.
Repetibilidade	±1 % MEW	Valor declarado na ficha.
Precisão do controle de temperatura	3 K	Condição: 25 °C e Q > 1 l/min.
Derivação de temperatura	0,029 °C/K	Valor declarado na ficha.

Temperaturas e condições ambientais
Temperatura do fluido	-10...100 °C	Limites de operação do fluido.
Aviso sobre temperatura ambiente	Fluido <80 °C: temperatura ambiente 0...60 °C; fluido <100 °C: 0...40 °C	Condições de temperatura ambiente conforme a temperatura da substância indicada na ficha.
Temperatura de armazenamento	-15...80 °C	Faixa declarada para armazenamento.
Grau de proteção	IP65; IP67	Graus de proteção especificados.
Compatibilidade eletromagnética	DIN EN 61000-6-2; DIN EN 61000-6-3	Normas declaradas na ficha.

Pressão e materiais
Resistência à pressão	63 bar / 6,3 MPa; 50 bar / 5 MPa quando a temperatura da substância for >70 °C	Limite de pressão conforme temperatura do fluido.
Materiais em contato com o fluido	1.4401 (aço inoxidável / 316); 1.4404 (aço inoxidável / 316L); latão (2.0371); latão quimicamente niquelado; PPS; anel de vedação FKM	Materiais declarados para as partes em contato com o fluido.
Materiais do produto indicados	1.4404 (aço inoxidável / 316L); PBT+PC-GF30; PBT-GF20; PC; latão quimicamente niquelado	Materiais informados no conjunto de dados do catálogo; partes específicas devem ser conferidas no datasheet.
Diretiva de equipamentos sob pressão	Boas práticas de engenharia	Classificação indicada na ficha.

Conexões e instalação mecânica
Conexão de processo	G 1 1/2, rosca interna	Conexão mecânica declarada.
Resistência a choques	DIN EN 60068-2-27, 20 g (11 ms)	Condição de ensaio declarada.
Resistência a vibrações	DIN EN 60068-2-6, 5 g (10...2000 Hz)	Condição de ensaio declarada.

Alimentação e proteção elétrica
Tensão de operação	18...30 V DC	Alimentação para SELV/PELV.
Consumo de corrente	<50 mA	Valor declarado pela ficha.
Classe de proteção elétrica	III	Classe especificada.
Proteção contra sobrecarga	Sim	Recurso declarado.
Proteção contra curto-circuitos	Sim	Recurso declarado.
Proteção contra inversão de polaridade	Sim	Recurso declarado.
Carga máxima indicada	500 Ω	Carga máxima declarada no conjunto de dados.
Queda de tensão máxima da saída de comutação DC	2 V	Valor máximo declarado.
Carga de corrente máxima por saída	150 mA; 200 mA até 60 °C de temperatura ambiente; 250 mA até 40 °C de temperatura ambiente	Limites dependentes da temperatura ambiente conforme dados da ficha.

Conexão elétrica e cabeamento
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados	Tipo de conector e contatos declarados.
Codificação de cores de fiação	DIN EN 60947-5-2: BK preto, BN marrom, BU azul, WH branco	Referência de identificação de condutores fornecida na ficha; confirme a pinagem no datasheet.

Saídas e sinais
Saídas totais	2	Número de saídas indicado.
Sinais disponíveis	Comutação, analógico, frequência e IO-Link	Funções de sinal declaradas; configurações de OUT1 e OUT2 são distintas.
Configuração OUT1	Saída de comutação para monitoramento de vazão volumétrica/controle de temperatura; saída de frequência para monitoramento de vazão volumétrica/controle de temperatura; IO-Link	Opções de configuração indicadas para OUT1.
Configuração OUT2	Saída de comutação para monitoramento de vazão volumétrica/controle de temperatura; saída analógica para monitoramento de vazão volumétrica/controle de temperatura	Opções de configuração indicadas para OUT2.
Saída analógica de corrente	4...20 mA	Sinal analógico declarado.
Frequência da saída	0...10000 Hz	Faixa especificada para a saída de frequência.
Estado de saída	Abertura/fechamento, parametrizável	Comportamento de saída indicado nos dados do catálogo.
Status de chaveamento	2 x LED amarelo	Indicadores de estado declarados.
Dados de processo binários	2	Quantidade declarada na interface.
Dados de processo analógicos	2	Quantidade declarada na interface.

IO-Link e comunicação
Interface de comunicação	IO-Link	Interface de comunicação declarada.
Revisão IO-Link	1.1	Revisão indicada.
Tipo de transferência	COM2, 38,4 kBaud	Velocidade/modo de transmissão declarados.
Modo SIO	Sim	Modo de operação indicado.
Classe de master port exigida	A	Requisito de porta do master.
Padrão SDCI	IEC 61131-9 CDV	Padrão informado na ficha.
Perfil IO-Link	Smart Sensor - SSP 0 Generic Profiled Sensor; identificação do dispositivo, variável de dados de processo e diagnóstico do dispositivo	Perfil e funções declarados.
DeviceID suportado	Modo default 1047	Identificador informado no conjunto de dados.

Tempos de reação e ciclo
Tempo de resposta	0,01 s	Valor informado nos atributos do anúncio.
Tempo dinâmico T05/T09	T09 = 120 s	Condição indicada: Q > 1 l/min.
Tempo mínimo do ciclo do processo	3,2 ms	Valor declarado.
Retardo de prontidão	<3 s	Tempo declarado até prontidão.

Display e operação
Unidade do display	6 x LED verde	Elementos de indicação declarados.
Valores de medição no display	Exibição alfanumérica, vermelho/verde; exibição alternada de 4 dígitos	Formato e cores de indicação informados.
Programação no display	Exibição alfanumérica, 4 dígitos	Capacidade de indicação/configuração declarada.
Parâmetros ajustáveis	Histerese/janela; abertura/fechamento; lógica de comutação; saída de corrente/frequência; amortecimento das saídas de comutação/analógica; display rotativo/desligável; unidade padrão; cor do valor de processo; fator de calibração	Possibilidades de ajuste listadas na ficha.
Amortecimento da saída analógica dAA	0...5 s, em passos de 0,1 s	Intervalo ajustável.
Amortecimento do valor de processo dAP	0...5 s, em passos de 0,1 s	Intervalo ajustável.

Vida útil e comutação
Ciclos de comutação mecânica	10 milhões	Valor declarado na ficha.
MTTF	145 anos	Valor informado nos dados do catálogo; não representa garantia de vida útil.

Identificação regulatória e embalagem
Número de arquivo UL	E174189	Identificador listado na ficha.
Número de aprovação UL	I007	Identificador listado na ficha.
NCM	9026.10.19	Classificação fiscal informada no conjunto de dados.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.

COMPATIBILIDADE

Comunicação

• IO-Link 1.1, transferência COM2 a 38,4 kBaud; classe de porta de master exigida A.

• Modo SIO disponível.

• Perfil IO-Link: Smart Sensor - SSP 0 Generic Profiled Sensor; identificação do dispositivo, variável de dados de processo e diagnóstico do dispositivo.

• DeviceID suportado: modo default 1047.

Conexões

Elétrica 1 x M12, codificação A, 4 contatos dourados. Alimentação 18...30 V DC para SELV/PELV. Corrente de consumo <50 mA. A ficha indica saídas OUT1 e OUT2 configuráveis; consulte o datasheet para atribuição de pinos e esquema de ligação.

Processo G 1 1/2, rosca interna. A compatibilidade mecânica requer que a contraparte corresponda a essa conexão; a conexão elétrica M12 é independente da conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Linha com fluido líquido, vazão de 4...200 l/min e conexão G 1 1/2 rosca interna	✓	Corresponde à faixa de medição e à conexão de processo declaradas.
Instalação com IO-Link e master com porta classe A	✓	A ficha especifica IO-Link e classe de master port exigida A.
Uso de saída analógica em corrente	✓	A ficha declara saída analógica de 4...20 mA, configurável conforme a saída indicada.
Pressão acima de 63 bar ou, com fluido acima de 70 °C, acima de 50 bar	✗	Excede os limites de resistência à pressão declarados para o produto.
Temperatura do fluido abaixo de -10 °C ou acima de 100 °C	✗	Fora do intervalo de temperatura do fluido especificado.

INSTALAÇÃO

Como instalar o Sensor de vazão IFM SB2257 com inibidor de refluxo, display e IO-Link, 4...200 l/min

Confirme que a vazão de operação está dentro de 4...200 l/min e que o fluido está entre -10...100 °C.
Verifique a pressão de operação: limite de 63 bar, reduzido para 50 bar quando a temperatura do fluido for superior a 70 °C.
Confirme que a tubulação possui conexão de processo G 1 1/2 com rosca interna compatível; confira orientação e dimensões no desenho dimensional.
Considere a recomendação de instalação de filtração de 200 micrômetros e avalie a compatibilidade dos materiais em contato com o fluido.
Conecte a alimentação de 18...30 V DC para SELV/PELV usando a conexão M12 codificação A; consulte o datasheet para a pinagem, sem deduzi-la apenas pelas cores dos condutores.
Configure as funções de OUT1/OUT2, a interface ou as unidades de indicação conforme a aplicação e valide a leitura e o estado das saídas durante o comissionamento.

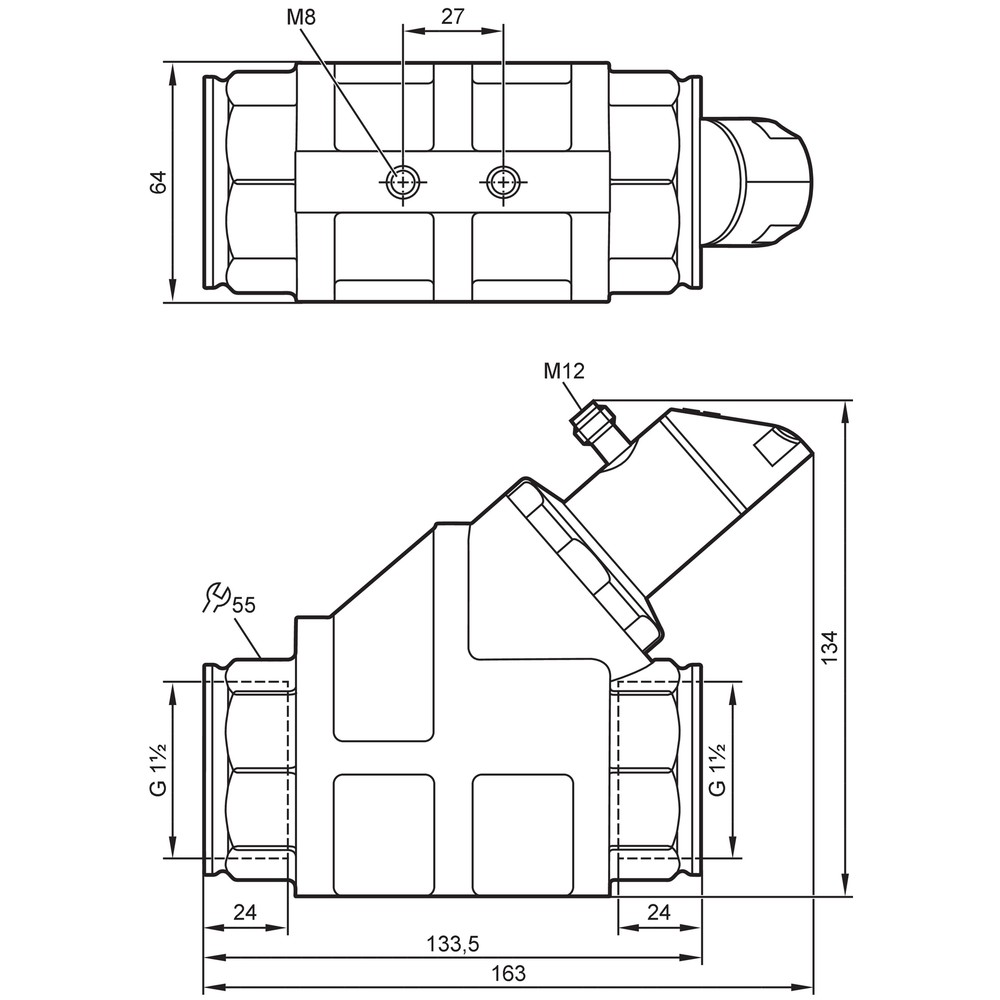

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O display não apresenta vazão ou indica valor abaixo da faixa esperada.	Vazão real abaixo do limite de medição, fluido fora das condições especificadas ou restrição/filtragem inadequada na linha.	Compare a vazão real com o intervalo de 4...200 l/min, confira temperatura e tipo de fluido e verifique a instalação e a filtração recomendada de 200 micrômetros.
A leitura de vazão apresenta diferença em relação ao processo.	Condição de operação fora das condições de precisão especificadas ou parametrização/unidade de medição diferente da esperada.	Verifique se Q >1 l/min e se a temperatura do fluido está entre 20...70 °C para a especificação de precisão de fluxo; confira unidade, fator de calibração e parâmetros no display ou IO-Link.
O controlador não recebe dados IO-Link.	Porta de master incompatível com a classe exigida, configuração de comunicação incorreta ou ligação elétrica inadequada.	Confirme master com porta classe A, IO-Link 1.1, COM2 a 38,4 kBaud, modo default DeviceID 1047 e alimentação dentro de 18...30 V DC; valide a pinagem no datasheet.
A saída de corrente ou de comutação não muda conforme esperado.	Saída configurada para outra função, lógica ou modo de operação, ou ligação incompatível com a configuração selecionada.	Confira a parametrização de OUT1/OUT2, o tipo de sinal selecionado, a carga conectada e a tensão de alimentação; compare com as configurações e limites elétricos do datasheet.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM SB2257 em português (Datasheet) Desenho dimensional IFM SB2257 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM SB2257 e para que tipo de processo serve?

É um sensor mecatrônico de vazão com inibidor de refluxo e display, destinado ao monitoramento de fluidos líquidos e dos óleos indicados na ficha. A faixa declarada é de 4...200 l/min.

O SB2257 se comunica com IO-Link e que conexão elétrica usa?

Sim. É compatível com IO-Link 1.1 e Modo SIO, e usa conexão M12 codificação A com 4 contatos dourados; o master IO-Link deve ter porta classe A.

O produto acompanha cabo ou acessórios?

A ficha fornecida não identifica acessórios inclusos, cabo ou conector separado. Confirme o conteúdo de fornecimento com o vendedor ou no datasheet do fabricante.

Posso usar o SB2257 com fluido acima de 100 °C?

Não como condição especificada: a faixa de temperatura do fluido é -10...100 °C. Para valores fora desse intervalo, selecione uma solução cuja ficha cubra a condição requerida.

Ele serve para uma linha com pressão acima de 63 bar?

Não, pois a resistência à pressão declarada é de até 63 bar. Quando a temperatura do fluido é superior a 70 °C, o limite indicado cai para 50 bar.

O display não mostra a vazão: o que devo verificar antes de trocar o sensor?

Verifique se a vazão está dentro de 4...200 l/min e se o fluido e a temperatura estão dentro das condições especificadas. Confira também a instalação e a condição de filtração recomendada de 200 micrômetros.

A comunicação IO-Link falha; o que conferir antes de substituir o produto?

Confirme que o master usa porta classe A e que a configuração corresponde a IO-Link 1.1, COM2 a 38,4 kBaud e DeviceID default 1047. Verifique também alimentação de 18...30 V DC e pinagem no datasheet.

Quando escolher o SB2257 em vez de outro sensor de vazão?

Escolha-o quando a aplicação exigir 4...200 l/min, conexão G 1 1/2 rosca interna e os limites de temperatura e pressão declarados. Se qualquer requisito estiver fora desses limites, compare com outro modelo cuja ficha cubra a condição; a ficha não indica um modelo alternativo específico.

Preciso de algum cuidado especial para instalar o sensor na tubulação?

Confira a compatibilidade da conexão G 1 1/2 rosca interna, os limites de processo e a recomendação de filtração de 200 micrômetros. Use o desenho dimensional e consulte o datasheet para orientar a montagem e a ligação elétrica.

Como configurar as saídas do SB2257 para o sistema de controle?

OUT1 e OUT2 têm configurações indicadas para sinais de comutação, frequência, analógico e IO-Link, conforme a saída. Consulte o datasheet para selecionar a função, conferir a atribuição elétrica e validar os parâmetros do sistema.

GLOSSÁRIO TÉCNICO

MEW

Abreviação usada na ficha para referenciar a escala de medição associada às especificações de precisão.

IO-Link

Interface de comunicação ponto a ponto especificada para parametrização e troca de dados do sensor com um master compatível.

Modo SIO

Modo de operação indicado na ficha além da comunicação IO-Link.

COM2

Tipo de transferência IO-Link indicado para o equipamento, com velocidade de comunicação declarada.

IP65/IP67

Graus de proteção do invólucro declarados pelo fabricante; as condições de aplicação devem ser consultadas na documentação oficial.

Ligações relacionadas com "SB2257 IFM - Sensor de Vazão IFM Monitoramento de Fluxo 4-200 l/min, IO-Link, Display"

Comentáriosmais

Fechar menu

Gostaríamos de saber a sua opinião sobre: "SB2257 IFM - Sensor de Vazão IFM Monitoramento de Fluxo 4-200 l/min, IO-Link, Display"

Para avaliar, preencha:

Ligações relacionadas com
