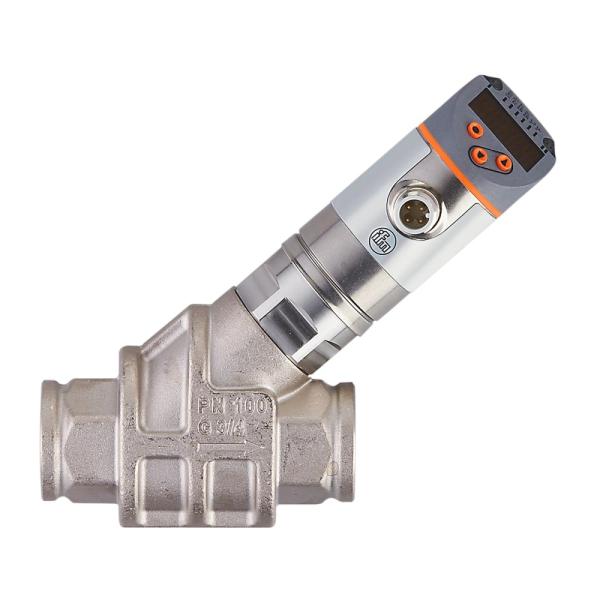

SB2234 IFM - Sensor de Vazão IFM Monitoramento de fluidos 1-50 l/min, G 3/4, IO-Link
IFM
SB2234

Sensor de vazão mecatrônico IFM SB2234 com inibidor de refluxo e display integrado. Alta precisão, IO-Link e medição de 1-50 l/min para fluidos industriais.

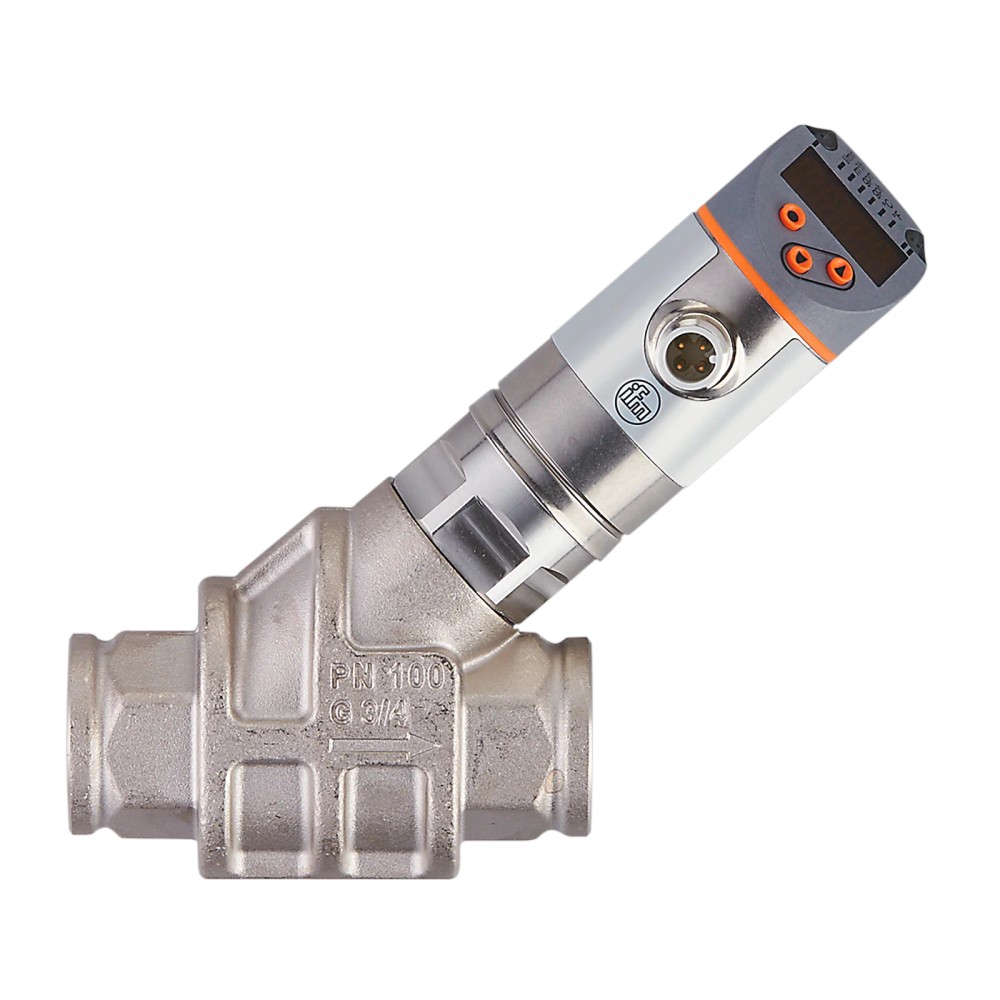

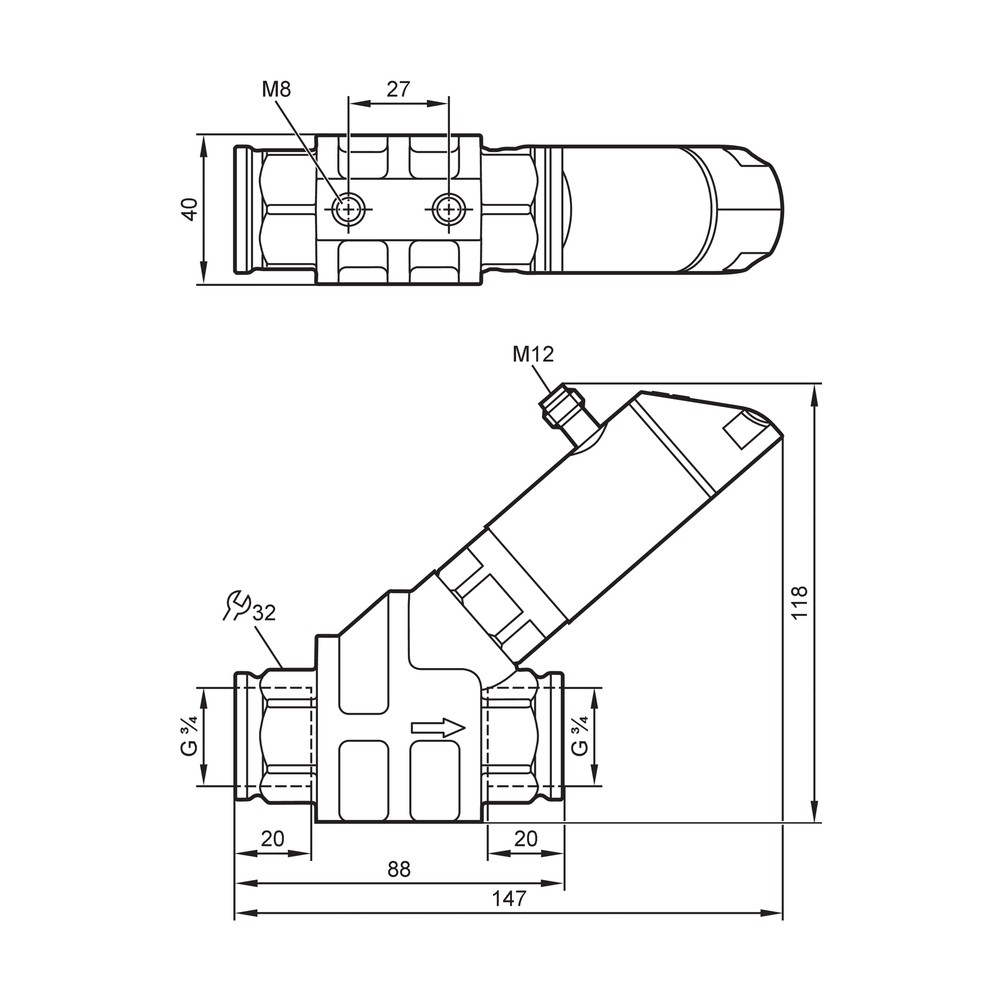

SB2234 IFM - Sensor de Vazão IFM Monitoramento de fluidos 1-50 l/min, G 3/4, IO-Link
Imagem meramente ilustrativa
SB2234 IFM - Sensor de Vazão IFM Monitoramento de fluidos 1-50 l/min, G 3/4, IO-Link
Imagem meramente ilustrativa

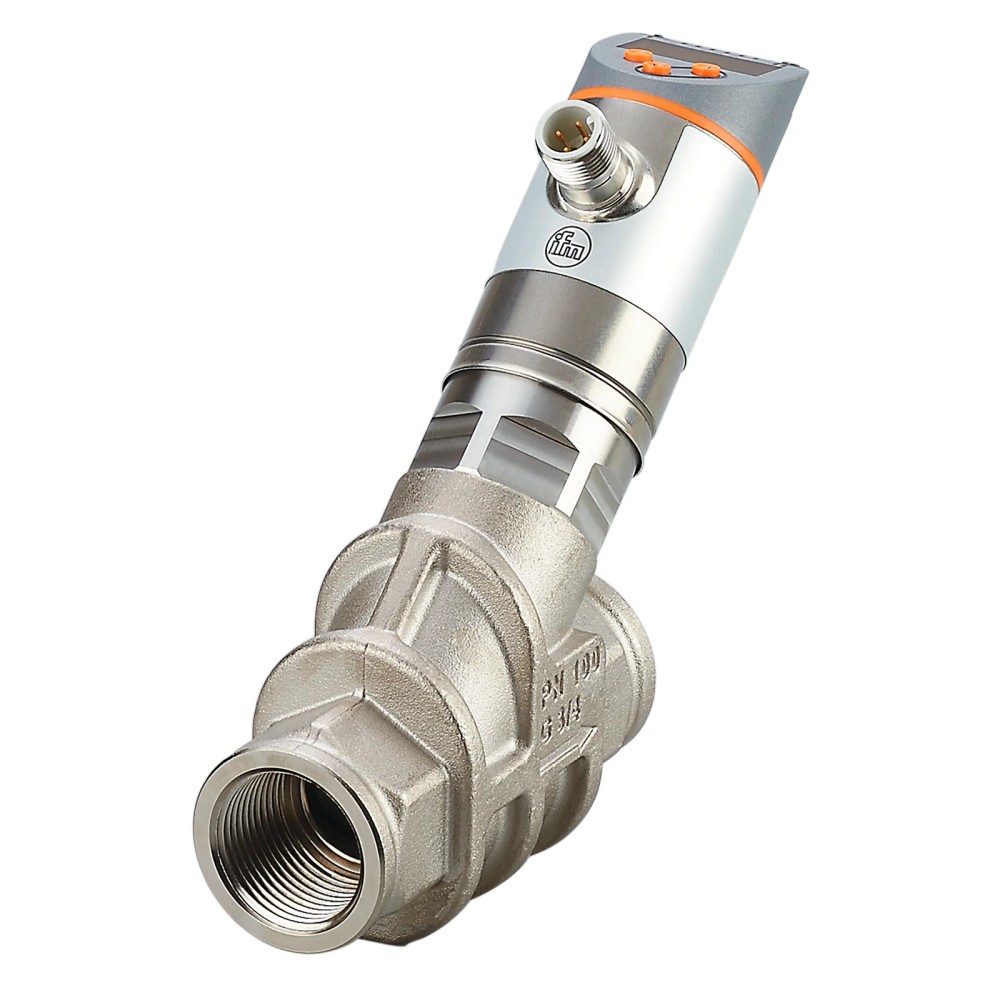

SB2234 IFM - Sensor de Vazão IFM Monitoramento de fluidos 1-50 l/min, G 3/4, IO-Link
Imagem meramente ilustrativa

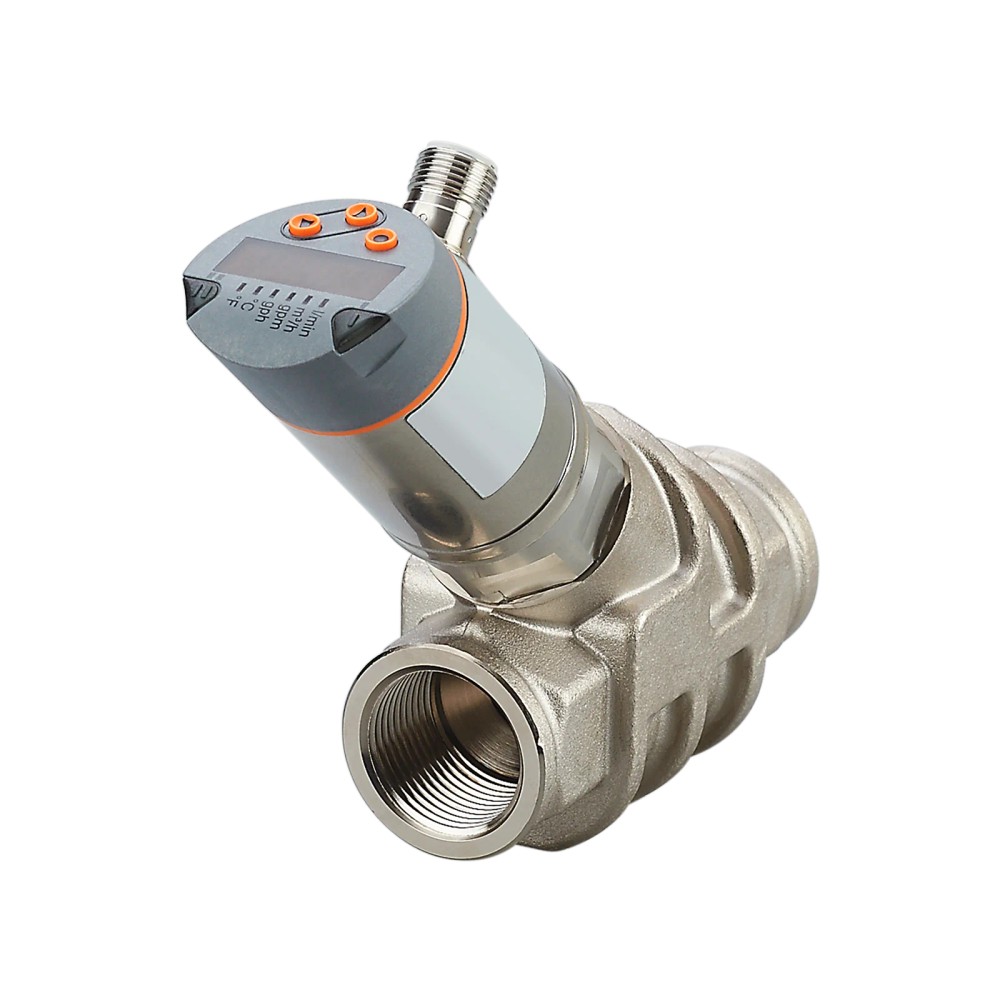

SB2234 IFM - Sensor de Vazão IFM Monitoramento de fluidos 1-50 l/min, G 3/4, IO-Link
Imagem meramente ilustrativa
R$ 4.392,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Informação do fabricante Fabricado por: IFM
  • Enviado por: IFM
  • 60 meses de garantia do fabricante
  • SB2234
  • 4021179315975
  • 90261019
Descrição Opiniões do produto 0 Links
Destaques do Produto Faixa de vazão 1 a 50...mais
Saiba mais sobre: "SB2234 IFM - Sensor de Vazão IFM Monitoramento de fluidos 1-50 l/min, G 3/4, IO-Link"

Destaques do Produto

Faixa de vazão
1 a 50 l/min
Conexão de processo
G 3/4, rosca interna
Conexão elétrica
M12, codificação A, 4 contatos
Comunicação
IO-Link; revisão 1.1
Temperatura do fluido
-10 a 100 °C
Pressão
Até 100 bar; até 80 bar acima de 70 °C de temperatura do fluido

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o SB2234 IFM - Sensor de Vazão IFM Monitoramento de fluidos 1-50 l/min, G 3/4, IO-Link

O IFM SB2234 é um sensor de vazão mecatrônico para monitoramento de fluidos líquidos e óleos especificados na ficha técnica. Mede vazões de 1 a 50 l/min e oferece display integrado, inibidor de refluxo e sinais de comutação, analógico, de frequência e IO-Link. Possui conexão de processo G 3/4 com rosca interna e conexão elétrica M12 de 4 contatos.

PRINCIPAIS ESPECIFICAÇÕES

Modelo SB2234
Tipo Sensor de vazão mecatrônico com display e inibidor de refluxo
Faixa de medição 1 a 50 l/min
Temperatura do fluido -10 a 100 °C
Resistência à pressão 100 bar; 80 bar quando a temperatura da substância for superior a 70 °C
Conexão de processo G 3/4, rosca interna
Conexão elétrica 1 x M12, codificação A, 4 contatos dourados
Sinais e comunicação Comutação, analógico, frequência e IO-Link
Alimentação 18 a 30 V DC (SELV/PELV)
Proteção IP 65 e IP 67

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

  • Monitoramento de fluidos líquidos com vazão dentro da faixa de 1 a 50 l/min.
  • Aplicações com fluidos líquidos ou óleos cuja viscosidade corresponda à condição indicada na ficha: 46 mm²/s a 40 °C.
  • Instalações que utilizem conexão de processo G 3/4 com rosca interna, alimentação de 18 a 30 V DC SELV/PELV e conexão elétrica M12 compatível.
  • Sistemas que necessitem de sinal de comutação, saída analógica de 4 a 20 mA, sinal de frequência ou IO-Link.

⚠ Considere outro se precisa de:

  • Não selecionar para vazões abaixo de 1 l/min ou acima de 50 l/min como faixa de medição especificada.
  • Não exceder 80 bar quando a temperatura do fluido for superior a 70 °C.
  • Não selecionar sem verificar a compatibilidade da rosca G 3/4 interna com a conexão da tubulação e a compatibilidade elétrica do M12, da alimentação e dos sinais necessários.

APLICAÇÕES E USO

  • Aplicação especificada: monitoramento de fluidos líquidos e óleos com viscosidade de 46 mm²/s a 40 °C, respeitando a faixa de medição de 1 a 50 l/min.
  • Possibilidade de uso em circuitos de processo que requeiram leitura local pelo display e disponibilização de sinais de comutação, corrente analógica, frequência ou IO-Link; validar a integração com o sistema de controle.
  • Para fluidos entre 70 e 100 °C, considerar o limite de pressão indicado de 80 bar; para as demais condições, respeitar a resistência à pressão especificada e as condições do datasheet.
  • A adequação a fluidos diferentes dos listados, à composição química específica e a requisitos de higiene não está estabelecida pelos dados fornecidos; validar com o fabricante antes da seleção.

COMO ESCOLHER

Antes de comprar o SB2234 IFM - Sensor de Vazão IFM Monitoramento de fluidos 1-50 l/min, G 3/4, IO-Link, verifique estes pontos:

Escolha o SB2234
Quando a vazão a monitorar estiver entre 1 e 50 l/min, o fluido estiver dentro da faixa de -10 a 100 °C e a instalação aceitar conexão G 3/4 interna. Considere também os limites de pressão: 100 bar como valor especificado e 80 bar para temperatura do fluido acima de 70 °C.
Avalie outro modelo ou tecnologia
Busque uma alternativa se a faixa de vazão necessária estiver fora de 1 a 50 l/min, se a conexão de processo exigida não for G 3/4 interna ou se o sistema exigir uma interface elétrica ou sinal diferente dos especificados. Confirme a compatibilidade com o fabricante para condições não informadas na ficha.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo / SKU SB2234 Identificação do produto no anúncio e na ficha do fabricante.
Tipo de produto Sensor de vazão mecatrônico com inibidor de refluxo e display Descrição funcional informada para o modelo.
Fluidos especificados Fluidos líquidos; óleos com viscosidade de 46 mm²/s a 40 °C Substâncias indicadas na ficha; confirme a adequação ao fluido real da aplicação.
Faixa de medição
Alcance de medição 1 a 50 l/min; 0,06 a 3 m³/h; 16 a 793 gph; 0,26 a 13,2 gpm Faixa de medição declarada pelo fabricante.
Dinâmica de medição 1:50 Relação de dinâmica de medição especificada.
Condições do fluido e pressão
Temperatura do fluido -10 a 100 °C Faixa de temperatura especificada para o fluido.
Faixa de medição do controle de temperatura -10 a 100 °C / 14 a 212 °F Faixa de medição do controle de temperatura informada.
Resistência à pressão 100 bar / 10 MPa Valor indicado pelo fabricante; acima de 70 °C de temperatura da substância, o limite indicado é 80 bar / 8 MPa.
Aviso de resistência à pressão A temperatura da substância superior a 70 °C: 80 bar / 8 MPa Limite de pressão reduzido indicado para essa condição de temperatura.
Dados elétricos
Tensão de operação 18 a 30 V DC (SELV/PELV) Faixa de alimentação especificada.
Consumo de corrente Inferior a 50 mA Consumo indicado na ficha.
Classe de proteção elétrica III Classificação informada pelo fabricante.
Carga máxima 500 Ω Carga máxima especificada.
Proteção contra sobrecarga Sim Recurso de proteção indicado na ficha.
Proteção contra curto-circuitos Sim Recurso de proteção indicado na ficha.
Proteção contra inversão de polaridade Sim Recurso de proteção indicado na ficha.
Queda de tensão máxima da saída de comutação DC 2 V Valor máximo especificado para a saída de comutação DC.
Carga de corrente máxima por saída 150 mA; 200 mA até 60 °C de temperatura ambiente; 250 mA até 40 °C de temperatura ambiente Limites informados conforme as condições de temperatura ambiente indicadas pelo fabricante.
Saídas e sinais
Sinais de saída Sinal de comutação, sinal analógico, sinal de frequência e IO-Link Tipos de sinal indicados para o produto.
Saídas totais 2 Quantidade total de saídas informada na ficha.
Saída de comutação Abertura/fechamento, parametrizável Comportamento de saída informado para parametrização.
Corrente da saída analógica 4 a 20 mA Faixa de corrente especificada.
Frequência da saída 0 a 10.000 Hz Faixa especificada para o sinal de frequência.
Ciclos de comutação mecânica 10 milhões Quantidade declarada de ciclos de comutação mecânica.
Interfaces e conexão elétrica
Interface de comunicação IO-Link Interface digital indicada pelo fabricante.
Revisão IO-Link 1.1 Revisão da interface especificada.
Tipo de transferência COM2 (38,4 kBaud) Modo e velocidade de transferência informados.
Padrão SDCI IEC 61131-9 CDV Referência indicada na ficha técnica.
Conexão elétrica 1 x M12; codificação A; 4 contatos dourados Características do conector elétrico especificado; a pinagem deve ser consultada no datasheet.
Conexão de processo e materiais
Conexão de processo G 3/4, rosca interna Tipo de conexão mecânica especificado.
Materiais em contato com o fluido Aço inoxidável 1.4401 (316) e 1.4404 (316L); latão 2.0371 e latão quimicamente niquelado; PPS; anel de vedação FKM Materiais listados como em contato com o fluido.
Materiais adicionais informados 1.4404 (aço inoxidável / 316L); PBT+PC-GF30; PBT-GF20; PC; latão quimicamente niquelado Materiais registrados no conjunto de dados do produto; a aplicação de cada material não é discriminada nessa listagem.
Característica especial dos contatos Contatos banhados a ouro Acabamento de contatos declarado na ficha.
Condições ambientais e proteção
Temperatura ambiente 0 a 60 °C Faixa de operação ambiente informada.
Temperatura de armazenamento -15 a 80 °C Faixa de armazenamento especificada.
Grau de proteção IP 65 e IP 67 Graus de proteção informados pelo fabricante; observar as condições de instalação indicadas no datasheet.
Resistência a choques DIN EN 60068-2-27 (20 g / 11 ms) Condição e referência de ensaio declaradas.
Resistência a vibrações DIN EN 60068-2-6 (5 g / 10 a 2000 Hz) Condição e referência de ensaio declaradas.
Display, operação e tempos
Display Integrado Recurso indicado na descrição do produto.
Retardo de prontidão Inferior a 3 s Tempo especificado até a prontidão.
Inibidor de refluxo Integrado Recurso indicado na descrição do produto.
Dados adicionais
Peso 991,5 g Valor de peso do conjunto de dados; outra listagem de variante arredonda para 0,99 kg.
MTTF 145 anos Valor informado no conjunto de dados; não representa garantia de vida útil em qualquer condição de uso.
Certificação UL Número de aprovação UL I005; número do arquivo UL E174189 Identificações de aprovação listadas no conjunto de dados.
GTIN 4021179315975 Código de identificação comercial informado.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1; tipo de transferência COM2 (38,4 kBaud); padrão SDCI conforme IEC 61131-9 CDV.
• Sinal de comutação, parametrizável como abertura/fechamento.
• Saída analógica de corrente de 4 a 20 mA.
• Sinal de frequência de 0 a 10.000 Hz.

Conexões

Elétrica 1 x M12, codificação A, 4 contatos dourados. Alimentação de 18 a 30 V DC para SELV/PELV. Consumo de corrente inferior a 50 mA. Verifique a pinagem no datasheet do fabricante; a ficha fornecida não especifica a atribuição dos pinos.
Processo Conexão de processo G 3/4 com rosca interna.

Guia de Seleção Técnica

Cenário Status Motivo Técnico
Instalação com conexão de processo G 3/4 interna e vazão de 1 a 50 l/min. ✓ A rosca e a faixa de medição correspondem às especificações informadas.
Rede elétrica de 18 a 30 V DC SELV/PELV, com conexão M12 codificação A de 4 contatos compatível. ✓ A alimentação e a conexão elétrica correspondem aos dados especificados; a pinagem deve ser confirmada no datasheet.
Comunicação IO-Link em revisão 1.1 e transferência COM2 a 38,4 kBaud. ✓ Esses parâmetros constam na ficha do produto.
Operação com fluido acima de 70 °C e pressão superior a 80 bar. ✗ A resistência à pressão indicada para temperatura da substância acima de 70 °C é 80 bar.
Vazão requerida abaixo de 1 l/min ou acima de 50 l/min. ✗ A necessidade está fora da faixa de medição especificada de 1 a 50 l/min.
Tubulação que exija conexão de processo diferente de G 3/4 interna. ✗ A conexão de processo informada é G 3/4 com rosca interna; não há dados de adaptadores ou compatibilidade com outras roscas.

INSTALAÇÃO

Como instalar o SB2234 IFM - Sensor de Vazão IFM Monitoramento de fluidos 1-50 l/min, G 3/4, IO-Link

  1. Confirme que a vazão, a temperatura do fluido e a pressão da aplicação estão dentro dos limites especificados; use o limite de 80 bar quando a temperatura do fluido superar 70 °C.
  2. Verifique se a conexão da tubulação é compatível com a rosca interna G 3/4 do sensor e se os materiais em contato com o fluido são adequados à aplicação.
  3. Instale o sensor conforme as instruções e a orientação de montagem do datasheet do fabricante; os dados fornecidos não especificam orientação ou trecho reto necessário.
  4. Conecte a alimentação de 18 a 30 V DC SELV/PELV por meio de conexão M12 codificação A de 4 contatos; consulte o datasheet para a pinagem antes de energizar.
  5. Configure a saída e, quando aplicável, a comunicação IO-Link conforme a necessidade do sistema; confirme os parâmetros e a interface do controlador utilizado.
  6. Após a instalação, verifique a leitura de vazão no display e confirme o sinal no controlador, mantendo a pressão, a temperatura e a vazão dentro dos limites especificados.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma Possível causa Verificação
O display indica vazão nula ou abaixo do esperado. A vazão real pode estar abaixo do limite inferior de medição, ou pode haver uma condição de instalação ou processo que impeça a leitura adequada. Verifique a vazão real e compare-a com a faixa especificada de 1 a 50 l/min; confira também a instalação conforme o datasheet.
O sensor não comunica por IO-Link. Possível incompatibilidade de configuração do mestre, da revisão ou do modo de transferência, ou problema na conexão elétrica. Confirme IO-Link revisão 1.1, COM2 a 38,4 kBaud, alimentação e conexão M12; consulte o datasheet para a pinagem.
A saída analógica não corresponde à leitura esperada pelo controlador. Possível configuração incorreta da entrada do controlador ou falha de conexão; a saída especificada é de 4 a 20 mA. Confirme que a entrada do controlador aceita sinal de corrente de 4 a 20 mA e verifique a conexão elétrica e a configuração da saída.
O sensor apresenta falha ou comportamento irregular sob pressão e temperatura elevadas. A condição pode ultrapassar o limite de pressão aplicável, especialmente acima de 70 °C de temperatura do fluido. Meça ou confirme a pressão e a temperatura do fluido; acima de 70 °C, compare a pressão com o limite de 80 bar indicado.

PERGUNTAS FREQUENTES

O que é o IFM SB2234 e para quem ele serve?
É um sensor de vazão mecatrônico com display e inibidor de refluxo, destinado ao monitoramento de fluidos líquidos e dos óleos especificados na ficha. Atende aplicações cuja medição necessária esteja entre 1 e 50 l/min.
O que acompanha o produto?
A ficha fornecida descreve o sensor, mas não informa acessórios ou itens incluídos na embalagem. Confirme o conteúdo de fornecimento com o vendedor antes da compra.
O SB2234 funciona com qualquer conexão de tubulação?
Não há compatibilidade universal indicada: a conexão de processo especificada é G 3/4 com rosca interna. Confira a rosca da tubulação antes de selecionar o sensor.
Posso usar o sensor acima de 70 °C e a 100 bar?
Não: para temperatura do fluido superior a 70 °C, a ficha indica resistência à pressão de até 80 bar. A faixa de temperatura do fluido é de -10 a 100 °C, mas o limite de pressão reduzido deve ser respeitado.
Este sensor serve para vazão abaixo de 1 l/min ou acima de 50 l/min?
A faixa de medição especificada é de 1 a 50 l/min. A ficha não permite confirmar desempenho fora desse intervalo.
O que verificar se a leitura de vazão estiver zerada?
Confirme primeiro se a vazão real está dentro da faixa de 1 a 50 l/min e se a instalação segue as instruções do datasheet. Verifique também alimentação e conexão elétrica.
Por que o IO-Link não estabelece comunicação com o controlador?
Verifique se o mestre está configurado para IO-Link revisão 1.1 e COM2 a 38,4 kBaud, além de conferir alimentação e conexão M12. Consulte a pinagem no datasheet antes de alterar a ligação.
Devo escolher o SB2234 ou um sensor de outra faixa?
Escolha o SB2234 quando a faixa de 1 a 50 l/min, a conexão G 3/4 interna e os sinais disponíveis atenderem ao projeto. Se a vazão necessária estiver fora dessa faixa ou a conexão não corresponder, avalie um modelo compatível com esses requisitos.
Como faço a ligação elétrica e a instalação do sensor?
A conexão elétrica é M12 codificação A com 4 contatos, e a alimentação deve ser de 18 a 30 V DC SELV/PELV. Consulte o datasheet para pinagem e instruções completas de montagem antes de energizar.
O sensor é fornecido com cabo ou conector elétrico?
A ficha informa uma conexão elétrica M12 de 4 contatos, mas não confirma que cabo ou conector avulso esteja incluído. Verifique o conteúdo de fornecimento antes de finalizar a especificação.

GLOSSÁRIO TÉCNICO

IO-Link
Interface de comunicação digital indicada para parametrização e troca de dados com um mestre compatível (Ref.: revisão 1.1; COM2, 38,4 kBaud).
Faixa de medição
Intervalo de vazão especificado para leitura pelo sensor (Ref.: 1 a 50 l/min).
Saída analógica 4 a 20 mA
Sinal de corrente analógico disponibilizado para integração com uma entrada compatível do sistema de controle (Ref.: 4 a 20 mA).
Grau de proteção IP
Classificação de proteção do invólucro declarada pelo fabricante; as condições de instalação devem ser consultadas no datasheet (Ref.: IP 65 e IP 67).
SELV/PELV
Tipos de circuito de alimentação de segurança mencionados para a tensão de operação especificada (Ref.: 18 a 30 V DC).
