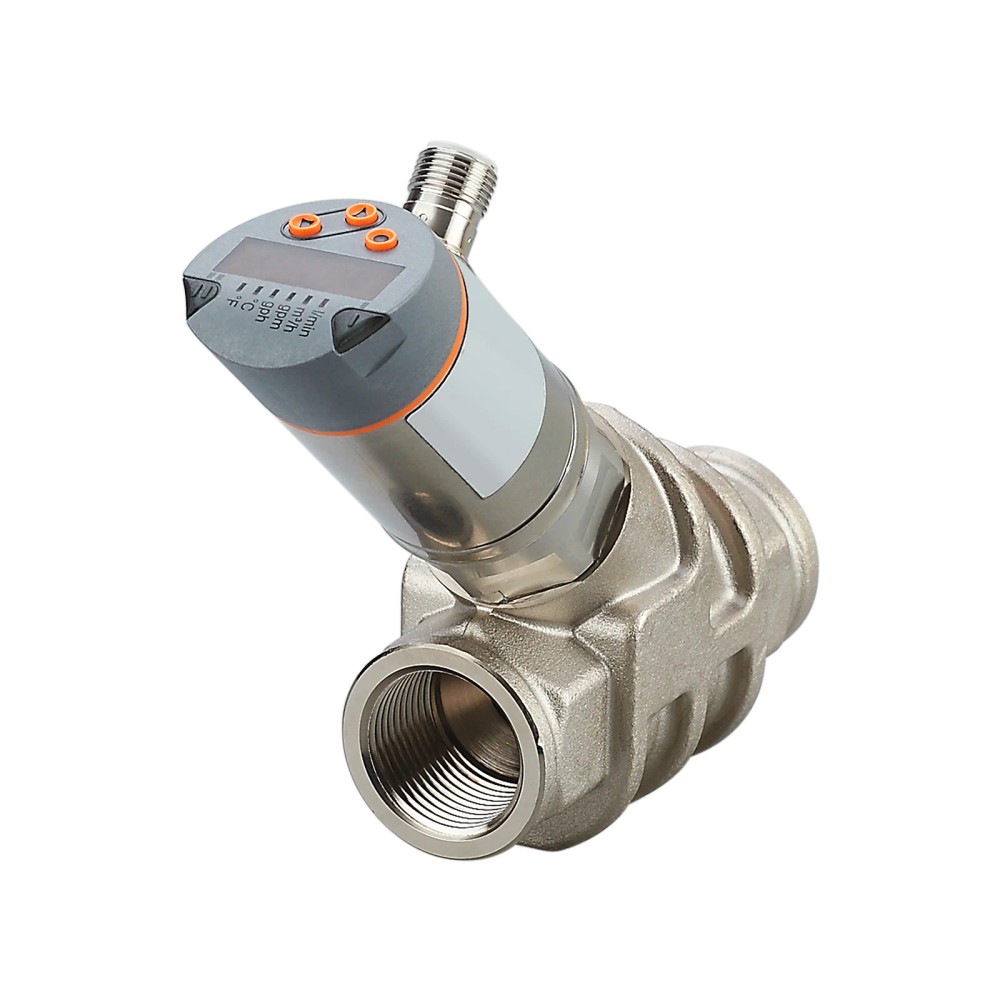

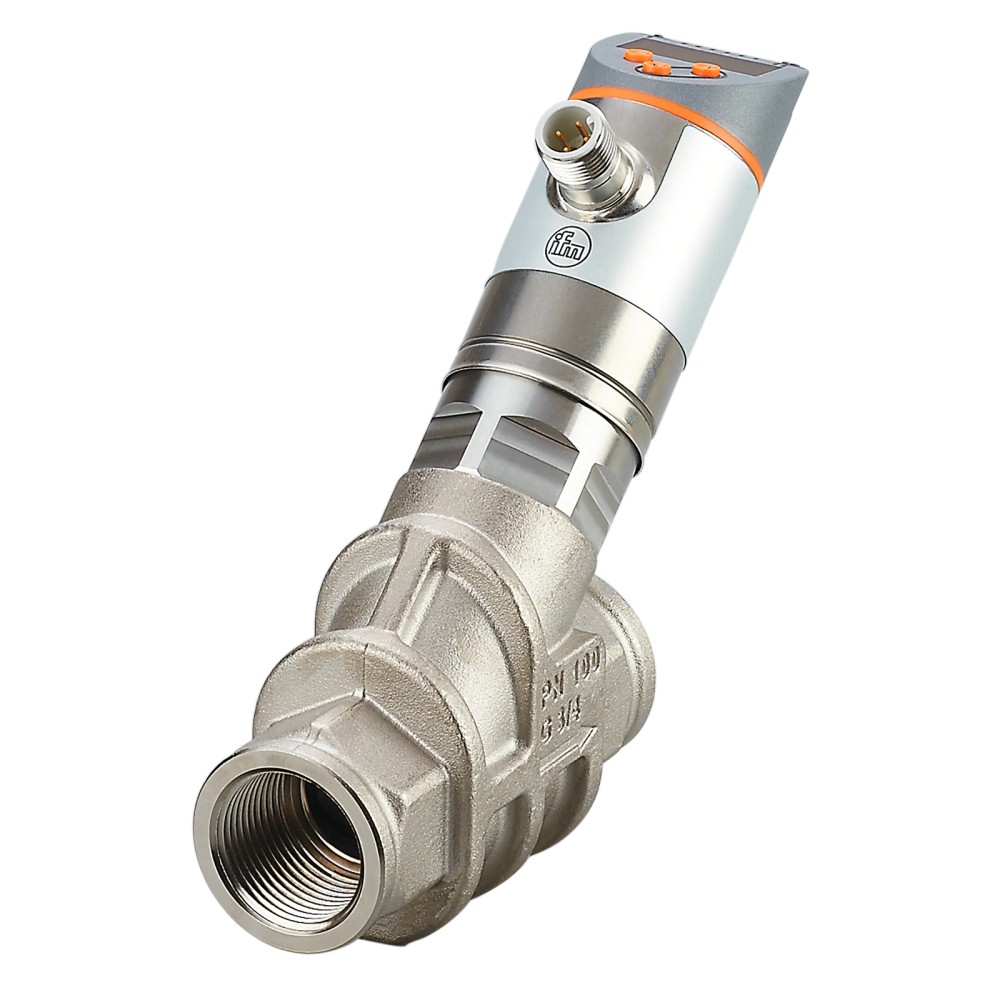

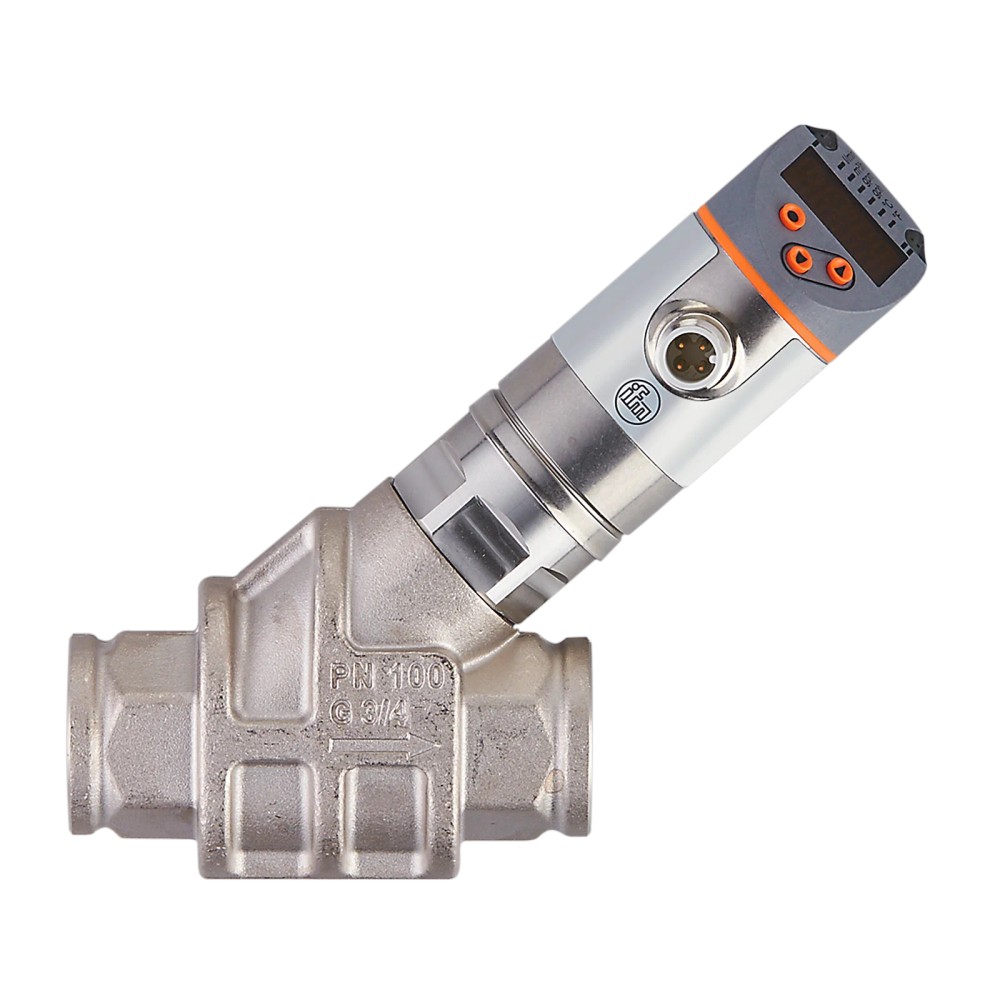

Sensor de Vazão IFM SB2233 com Display e IO-Link

Pré-visualizar: SB2233 IFM - Sensor de Vazão IFM Monitoramento de Fluxo 0,5-25 l/min Display IO-Link

SB2233 IFM - Sensor de Vazão IFM Monitoramento de Fluxo 0,5-25 l/min Display IO-Link

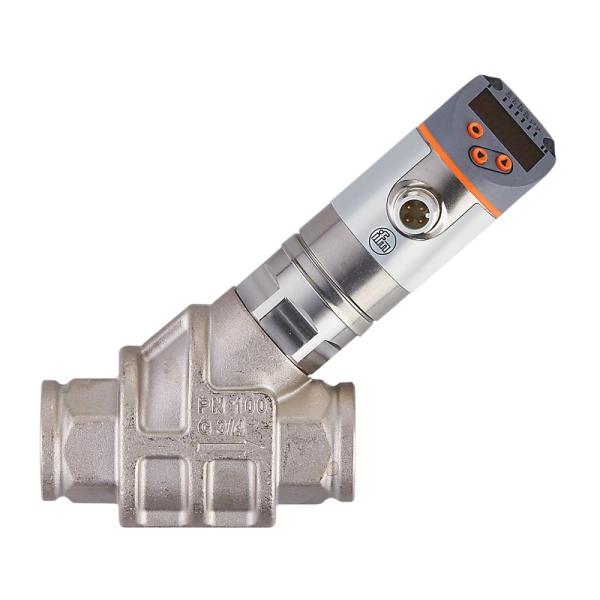

Imagem meramente ilustrativa

R$ 4.392,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SB2233
EAN: 4021179315968
NCM do produto: 90261019

Destaques do Produto Faixa de vazão 0,5 a...mais

Fechar menu

Saiba mais sobre: "SB2233 IFM - Sensor de Vazão IFM Monitoramento de Fluxo 0,5-25 l/min Display IO-Link"

Destaques do Produto

Faixa de vazão

0,5 a 25 l/min

Conexão de processo

G 3/4, rosca interna

Conexão elétrica

M12, codificação A, 4 contatos

Comunicação

IO-Link, COM2 a 38,4 kBaud; também opera em modo SIO

Fluido e temperatura

Fluidos líquidos e óleos; -10 a 100 °C, observados os limites de pressão e ambiente

Pressão

Até 100 bar; até 80 bar com temperatura do fluido acima de 70 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Vazão IFM SB2233 com Display, Inibidor de Refluxo e IO-Link, 0,5 a 25 l/min

O IFM SB2233 é um sensor mecatrônico para monitoramento de vazão de fluidos líquidos e óleos. Mede de 0,5 a 25 l/min e possui display local, inibidor de refluxo e saídas de comutação, analógica, frequência e IO-Link. A conexão de processo é G 3/4 com rosca interna, e a temperatura do fluido permitida é de -10 a 100 °C, respeitando os limites de pressão indicados.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	SB2233
Tecnologia	Sensor de fluxo mecatrônico
Faixa de medição	0,5 a 25 l/min
Temperatura do fluido	-10 a 100 °C
Pressão máxima	100 bar; acima de 70 °C, 80 bar
Conexão de processo	G 3/4, rosca interna
Sinais disponíveis	Comutação, analógico, frequência e IO-Link
Saída analógica	4 a 20 mA
Conexão elétrica	1 x M12, codificação A, 4 contatos
Proteção do invólucro	IP65 e IP67

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de vazão em linhas de fluidos líquidos ou óleos, dentro da faixa de 0,5 a 25 l/min.
Instalações com conexão de processo G 3/4 de rosca interna e conexão elétrica M12 codificação A de 4 contatos.
Aplicações que utilizem sinal de comutação, saída analógica de 4 a 20 mA, frequência ou IO-Link.
Aplicações em que a temperatura do fluido permaneça entre -10 e 100 °C e a pressão respeite os limites especificados.

⚠ Considere outro se precisa de:

Não selecione para vazões abaixo de 0,5 l/min ou acima de 25 l/min como faixa de medição especificada.
Não utilize acima de 100 bar; quando a temperatura do fluido ultrapassar 70 °C, o limite informado é 80 bar.
Não trate a rosca G 3/4 interna como compatível com uma conexão de processo de outro padrão sem confirmar adaptadores e dimensões.
A ficha não confirma compatibilidade com gases; o produto é especificado para fluidos líquidos e óleos.

APLICAÇÕES E USO

Monitoramento de vazão em linhas de fluidos líquidos com vazão de 0,5 a 25 l/min, usando a indicação local ou os sinais de saída disponíveis. Aplicação baseada diretamente na função e faixa especificadas.
Monitoramento de óleos com viscosidade indicada de 46 mm²/s a 40 °C, desde que temperatura, pressão e demais condições do processo permaneçam dentro dos limites da ficha.
Integração de medição em sistemas com IO-Link 1.1, COM2 a 38,4 kBaud e master port classe A. A adequação ao controlador deve ser validada com o perfil e os dados de processo indicados.
Possibilidade inferida: uso em circuitos de processo que se beneficiem do inibidor de refluxo; a ficha não especifica desempenho, direção de montagem ou condições detalhadas desse recurso, que devem ser confirmadas no datasheet.
A ficha não confirma uso com gases. Para meios diferentes dos fluidos líquidos e óleos listados, validar compatibilidade química e aplicação com o fabricante.

COMO ESCOLHER

Antes de comprar o Sensor de Vazão IFM SB2233 com Display, Inibidor de Refluxo e IO-Link, 0,5 a 25 l/min, verifique estes pontos:

Escolha o SB2233 quando

A vazão estiver entre 0,5 e 25 l/min, a conexão de processo necessária for G 3/4 interna e a instalação exigir monitoramento local por display ou sinais de comutação, 4 a 20 mA, frequência ou IO-Link.

Verifique as condições de operação

Confirme simultaneamente a temperatura do fluido, a temperatura ambiente e a pressão. A pressão máxima informada é 100 bar, reduzida a 80 bar quando o fluido está acima de 70 °C; o ambiente indicado é 0 a 60 °C para fluido abaixo de 80 °C e 0 a 40 °C para fluido abaixo de 100 °C.

Busque outra configuração se necessário

Se a vazão necessária estiver fora da faixa especificada, a conexão de processo não corresponder a G 3/4 interna ou a instalação não atender às condições de temperatura e pressão, compare com outro modelo cuja ficha cubra esses requisitos. A ficha disponível não identifica um modelo alternativo específico.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo / SKU	SB2233	Identificação do produto no anúncio.
Part number do anúncio	SB2233	Código informado na fonte primária do anúncio.
Part number associado no catálogo	SBG34KL0FRKG	Código presente no catálogo associado; confirmar o código necessário no pedido.
GTIN	4021179315968	Identificador comercial informado.
Função	Vazão	Função indicada para o produto.
Tipo	Sensor de vazão com inibidor de refluxo e display	Descrição do tipo de produto.
Tecnologia	Mecatrônico	Tecnologia indicada no cadastro.
Substâncias indicadas	Fluidos líquidos; óleos com viscosidade de 46 mm²/s a 40 °C	Meios descritos no cadastro técnico.
Inibidor de refluxo	Sim	Recurso informado no anúncio e no catálogo.

Faixa de medição e display
Alcance de medição	0,5 a 25 l/min; 0,03 a 1,5 m³/h; 8 a 396,5 gph; 0,13 a 6,6 gpm	Faixas equivalentes informadas no catálogo.
Escala do display para fluxo	0 a 30 l/min; 0 a 1,8 m³/h; 0 a 475,5 gph; 0 a 7,93 gpm	Escala de indicação do display; não substitui o alcance de medição.
Resolução de fluxo	0,01 l/min; 0,001 m³/h; 0,1 gph; 0,01 gpm	Incremento de resolução informado.
Display — programação	Exibição alfanumérica, 4 dígitos	Formato de programação indicado.
Display — valores de medição	Exibição alfanumérica, vermelho/verde, alternada, 4 dígitos	Apresentação indicada para os valores medidos.
Display — unidade	6 LEDs verdes	Elementos de indicação da unidade.
Display — estado de chaveamento	2 LEDs amarelos	Indicação do estado das saídas de comutação.
Display rotativo/desligável	Parametrizável	A ficha lista ajuste de rotação e desligamento do display.

Precisão e parâmetros de medição
Precisão de controle de fluxo	±5 % MEW	Condição indicada: Q > 1 l/min e temperatura do fluido de 20 a 70 °C.
Repetibilidade do controle de fluxo	±1 % MEW	Valor informado para repetibilidade.
Precisão de temperatura	3 K	Referência informada: 25 °C e Q > 1 l/min.
Resolução de temperatura	0,1 °C / 0,1 °F	Incremento de indicação informado.
Faixa de medição de temperatura	-10 a 100 °C / 14 a 212 °F	Faixa indicada para controle de temperatura.
Escala do display de temperatura	-32 a 122 °C / -25,6 a 251,6 °F	Escala de indicação; não equivale à faixa de medição.
Derivação de temperatura	0,029 °C/K	Valor indicado para a derivação de temperatura.
Ponto de comutação SP para fluxo	0,16 a 25 l/min; 0,01 a 1,5 m³/h; 2,5 a 396 gph; 0,04 a 6,6 gpm	Faixa ajustável do ponto de comutação informada.
Ponto de retorno rP para fluxo	0 a 24,84 l/min; 0 a 1,49 m³/h; 0 a 393,5 gph; 0 a 6,56 gpm	Faixa informada para ponto de retorno.
Dinâmica de medição	1:50	Dinâmica indicada no cadastro técnico.

Saídas e sinais
Sinais de saída	Sinal de comutação, sinal analógico, sinal de frequência e IO-Link	Tipos de sinal listados para o produto.
Saídas totais	2	Quantidade de saídas informada.
Saída analógica de corrente	4 a 20 mA	Tipo e faixa de saída analógica.
Frequência de saída	0 a 10.000 Hz	Faixa de frequência especificada.
Carga máxima	500 Ω	Carga máxima indicada no cadastro.
Carga máxima de corrente por saída	150 mA; 200 mA até 60 °C de temperatura ambiente; 250 mA até 40 °C de temperatura ambiente	Limites dependentes da temperatura ambiente, conforme especificação.
Queda de tensão máxima da saída de comutação DC	2 V	Valor máximo informado.
Saída parametrizável	Sim	A ficha indica parametrização das saídas.
Dados de processo binários	2	Quantidade informada no cadastro.
Dados de processo analógicos	2	Quantidade informada no cadastro.
Proteção contra sobrecarga	Sim	Proteção indicada para as saídas.
Proteção contra curto-circuito	Sim	Proteção indicada para as saídas.
Proteção contra inversão de polaridade	Sim	Proteção indicada para alimentação/conexão.
Ciclos mecânicos de comutação	10 milhões	Valor indicado para ciclos de comutação mecânica.

Alimentação e interface elétrica
Tensão de operação	18 a 30 V DC	Alimentação para SELV/PELV.
Consumo de corrente	Menor que 50 mA	Valor máximo indicado no cadastro.
Conexão elétrica	1 x M12, codificação A, 4 contatos	Conexão elétrica indicada.
Contatos	Banhados a ouro	Característica informada para os contatos.
Classe de proteção elétrica	III	Classe indicada no cadastro técnico.

IO-Link e parametrização
Interface de comunicação	IO-Link	Interface de comunicação indicada.
Revisão IO-Link	1.1	Revisão informada.
Tipo de transferência	COM2, 38,4 kBaud	Taxa e tipo de transferência indicados.
Perfil IO-Link	Smart Sensor — SSP 0 Generic Profiled Sensor	Perfil informado.
DeviceID suportado	Default 1044	Identificador indicado na ficha.
Classe de master port exigida	A	Classe de porta indicada para integração IO-Link.
Padrão SDCI	IEC 61131-9 CDV	Padrão listado no cadastro.
Modo SIO	Sim	Operação em modo SIO indicada.
Tempo mínimo do ciclo de processo	3,2 ms	Tempo mínimo informado para o ciclo de processo.
Parâmetros ajustáveis	Histerese/janela; abertura/fechamento; lógica de comutação; saída de corrente/frequência; amortecimento da saída de comutação/analógica; display rotativo/desligável; unidade padrão; cor do valor de processo; fator de calibração	Opções de ajuste listadas na ficha.
Amortecimento da saída analógica dAA	0 a 5 s, em passos de 0,1 s	Faixa de ajuste informada.
Amortecimento do valor de processo dAP	0 a 5 s, em passos de 0,1 s	Faixa de ajuste informada.

Tempos de reação
Tempo de resposta do controle de fluxo	0,01 s	Tempo indicado para controle de fluxo.
Tempo dinâmico de resposta T05/T09	T09 = 120	Valor indicado sob a condição Q > 1 l/min; unidade não especificada no dado fornecido.
Retardo de prontidão	Menor que 3 s	Tempo indicado até a prontidão.

Condições de processo
Temperatura do fluido	-10 a 100 °C	Limite de temperatura do fluido informado.
Resistência à pressão	100 bar / 10 MPa; a temperatura do fluido acima de 70 °C: 80 bar / 8 MPa	Limite de pressão dependente da temperatura do fluido.
Materiais em contato com o fluido	Aço inoxidável 1.4401/316 e 1.4404/316L; latão 2.0371; latão quimicamente niquelado; PPS; vedação FKM	Materiais indicados para partes em contato com o fluido.
Diretiva de equipamentos sob pressão	Boas práticas de engenharia	Classificação listada na ficha.

Condições ambientais e robustez
Temperatura ambiente	0 a 60 °C com temperatura da substância abaixo de 80 °C; 0 a 40 °C com temperatura da substância abaixo de 100 °C	Condições ambientais associadas à temperatura do fluido.
Temperatura de armazenamento	-15 a 80 °C	Faixa indicada para armazenamento.
Grau de proteção	IP65 e IP67	Graus de proteção informados; instalação e conexão devem seguir as instruções do fabricante.
Resistência a choques	DIN EN 60068-2-27, 20 g, 11 ms	Ensaio indicado na ficha.
Resistência a vibrações	DIN EN 60068-2-6, 5 g, 10 a 2000 Hz	Ensaio indicado na ficha.
Compatibilidade eletromagnética	DIN EN 61000-6-2 e DIN EN 61000-6-3	Normas EMC informadas.
MTTF	145 anos	Valor informado no catálogo; não representa período de garantia.

Dados mecânicos e materiais
Conexão de processo	G 3/4, rosca interna	Conexão mecânica informada para o processo.
Peso	995,5 g	Peso cadastrado no catálogo.
Materiais do produto	Aço inoxidável 1.4404/316L; PBT+PC-GF30; PBT-GF20; PC; latão quimicamente niquelado	Materiais listados no catálogo; diferem da lista específica de materiais em contato com o fluido.
NCM	9026.10.19	Código fiscal informado no cadastro.

Certificações e limites elétricos adicionais
Arquivo UL	E174189	Número de arquivo listado no cadastro.
Número de aprovação UL	I005	Número de aprovação informado.

COMPATIBILIDADE

Comunicação

• IO-Link 1.1, tipo de transferência COM2 a 38,4 kBaud; perfil Smart Sensor SSP 0 Generic Profiled Sensor; DeviceID suportado: default 1044.

• Modo SIO disponível.

• Sinais de saída indicados: comutação, analógico e frequência; saída analógica de 4 a 20 mA e frequência de saída de 0 a 10.000 Hz.

Conexões

Elétrica 1 conexão M12, codificação A, 4 contatos banhados a ouro. Alimentação de 18 a 30 V DC para SELV/PELV. Requer classe A de master port para IO-Link. A conexão elétrica M12 não define a conexão de processo.

Processo Conexão de processo G 3/4 com rosca interna. Compatibilidade mecânica depende de a contraparte corresponder a essa rosca e às condições dimensionais da instalação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Linha com fluido líquido, vazão entre 0,5 e 25 l/min e conexão G 3/4 interna correspondente	✓	Condições dentro da faixa de medição e do tipo de conexão informados.
Integração IO-Link com master port classe A, protocolo IO-Link 1.1 e COM2	✓	A ficha indica IO-Link 1.1, COM2 a 38,4 kBaud e classe A de master port exigida.
Controlador que aceite sinal analógico de 4 a 20 mA	✓	A ficha especifica corrente de saída analógica de 4 a 20 mA; verificar a carga máxima indicada de 500 Ω.
Vazão requerida inferior a 0,5 l/min ou superior a 25 l/min	✗	A necessidade está fora do alcance de medição informado.
Operação acima de 100 bar, ou acima de 80 bar com fluido acima de 70 °C	✗	Esses valores excedem os limites de pressão informados.
Conexão de processo diferente de G 3/4 interna, sem adaptação validada	✗	A ficha especifica somente a rosca G 3/4 interna; não confirma compatibilidade mecânica com outros padrões.

INSTALAÇÃO

Como instalar o Sensor de Vazão IFM SB2233 com Display, Inibidor de Refluxo e IO-Link, 0,5 a 25 l/min

Confirme que a faixa de vazão necessária está entre 0,5 e 25 l/min e que o meio é compatível com os materiais em contato com o fluido.
Verifique a conexão de processo G 3/4 interna e a compatibilidade mecânica da contraparte antes da montagem.
Confirme pressão e temperatura do fluido: até 100 bar, ou até 80 bar quando o fluido estiver acima de 70 °C; respeite também os limites de temperatura ambiente especificados.
Instale o sensor conforme as orientações do fabricante para o sentido de fluxo e a posição de montagem; consulte o datasheet, pois a ficha fornecida não detalha esses procedimentos.
Conecte a alimentação de 18 a 30 V DC para SELV/PELV por M12 codificação A de 4 contatos, seguindo o esquema oficial do fabricante; não deduza a pinagem sem o documento correspondente.
Para IO-Link, utilize master port classe A e configure IO-Link 1.1/COM2; depois parametrizar saídas e display conforme os requisitos do processo e validar a leitura durante a operação.

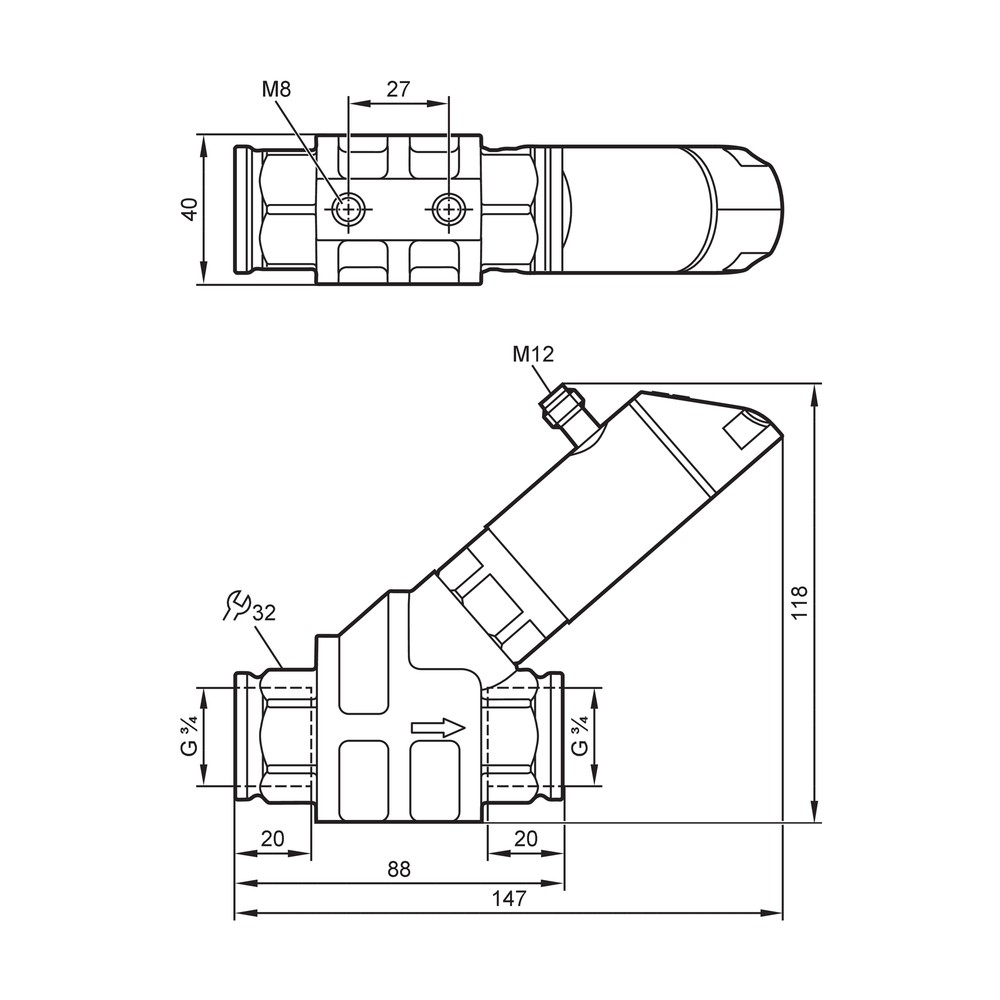

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não apresenta leitura ou não entra em estado operacional.	Alimentação fora da faixa de 18 a 30 V DC, ligação incorreta ou conexão M12 sem contato adequado.	Meça a tensão de alimentação no conector e confira a ligação com o esquema de pinos oficial do datasheet antes de substituir o sensor.
O valor indicado não corresponde à vazão observada no processo.	Vazão fora da faixa de medição, condição de processo diferente das condições de referência de precisão ou parametrização/unidade inadequada.	Compare a vazão com a faixa de 0,5 a 25 l/min, confira a unidade, o fator de calibração e as condições indicadas para a precisão; valide a medição com instrumento de referência.
O controlador não recebe dados IO-Link.	Master port incompatível com a classe requerida, configuração de comunicação diferente de IO-Link 1.1/COM2 ou conexão elétrica incorreta.	Confirme porta classe A, revisão 1.1, COM2 a 38,4 kBaud, DeviceID default 1044 e a conexão M12 conforme documentação oficial.
A saída analógica ou de comutação não responde como esperado.	Parâmetros de saída, ponto de comutação, amortecimento ou carga elétrica incompatíveis com a configuração usada.	Revise a parametrização da saída e os limites elétricos; para a saída analógica, confira 4 a 20 mA e carga máxima de 500 Ω.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM SB2233 — português (Datasheet) Desenho em escala IFM SB2233 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM SB2233 e para quem ele serve?

É um sensor mecatrônico de vazão com display e inibidor de refluxo, destinado ao monitoramento de fluidos líquidos e óleos. Atende aplicações cuja medição necessária esteja entre 0,5 e 25 l/min e cujas conexões e condições de processo sejam compatíveis.

Quais conexões e sinais o SB2233 oferece?

A conexão de processo é G 3/4 com rosca interna; a conexão elétrica é M12 codificação A com 4 contatos. Os sinais listados incluem comutação, analógico, frequência e IO-Link.

O que acompanha o produto?

A ficha informa uma peça por embalagem, mas não relaciona acessórios incluídos. Consulte o fornecedor para confirmar o conteúdo físico da embalagem antes da compra.

Este sensor serve para vazões fora de 0,5 a 25 l/min?

A faixa de medição especificada é de 0,5 a 25 l/min. Para uma necessidade fora dela, selecione um modelo cuja ficha cubra a faixa requerida.

Posso usar o SB2233 com qualquer tipo de fluido?

Não é possível confirmar compatibilidade com qualquer fluido: a ficha indica fluidos líquidos e óleos, incluindo óleo com viscosidade de 46 mm²/s a 40 °C. Para outros meios, confirme a compatibilidade química com os materiais em contato e consulte a IFM.

O display está aceso, mas a vazão parece incorreta; o que verifico antes de trocar o sensor?

Confira se a vazão está na faixa de medição e se a unidade e o fator de calibração estão parametrizados corretamente. Compare a leitura com um instrumento de referência e considere as condições indicadas para a precisão.

O controlador não detecta o sensor por IO-Link; o que devo verificar?

Confirme que o master port é classe A e que a comunicação está configurada para IO-Link 1.1, COM2 a 38,4 kBaud. Verifique também a conexão M12 e o DeviceID default 1044.

É melhor comprar este sensor ou uma versão apenas com saída analógica?

O SB2233 reúne display, inibidor de refluxo e sinais de comutação, analógico, frequência e IO-Link. Compare com outra versão se os requisitos de vazão, conexão, temperatura ou interfaces forem diferentes; a ficha não identifica um modelo alternativo específico.

Que cuidados devo ter na instalação elétrica?

Use alimentação de 18 a 30 V DC para SELV/PELV e conexão M12 codificação A de 4 contatos. Consulte o esquema oficial de pinos do datasheet antes de ligar; não deduza a pinagem apenas pelo número de contatos.

Como confirmar a procedência e a emissão da nota fiscal?

As informações comerciais deste anúncio indicam venda e entrega pela IFM ELECTRONIC LTDA., com faturamento direto pelo fornecedor e intermediação da Melhor Indústria. Confirme os dados comerciais e fiscais no canal de compra.

GLOSSÁRIO TÉCNICO

MEW

Valor final da faixa de medição usado como referência para expressar a precisão ou repetibilidade. (Ref.: precisão de controle de fluxo ±5 % MEW; repetibilidade ±1 % MEW)

IO-Link

Interface de comunicação indicada para troca de dados entre o sensor e um master compatível. (Ref.: revisão IO-Link 1.1; COM2, 38,4 kBaud)

COM2

Tipo de transferência IO-Link especificado para a comunicação do sensor. (Ref.: tipo de transferência COM2, 38,4 kBaud)

Modo SIO

Modo de operação indicado na ficha além da comunicação IO-Link. (Ref.: Modo SIO — sim)

SELV/PELV

Categorias de alimentação para as quais a faixa de tensão de operação do sensor é especificada. (Ref.: tensão de operação de 18 a 30 V DC para SELV/PELV)

Ligações relacionadas com "SB2233 IFM - Sensor de Vazão IFM Monitoramento de Fluxo 0,5-25 l/min Display IO-Link"

Comentáriosmais

Fechar menu

Gostaríamos de saber a sua opinião sobre: "SB2233 IFM - Sensor de Vazão IFM Monitoramento de Fluxo 0,5-25 l/min Display IO-Link"

Para avaliar, preencha:

Ligações relacionadas com
