Sensor de Fluxo IFM SA6010 - Monitoramento IO-Link

Pré-visualizar: SA6010 IFM - Sensor de Fluxo IFM Monitoramento de vazão IO-Link 100 bar 1/2 NPT

SA6010 IFM - Sensor de Fluxo IFM Monitoramento de vazão IO-Link 100 bar 1/2 NPT

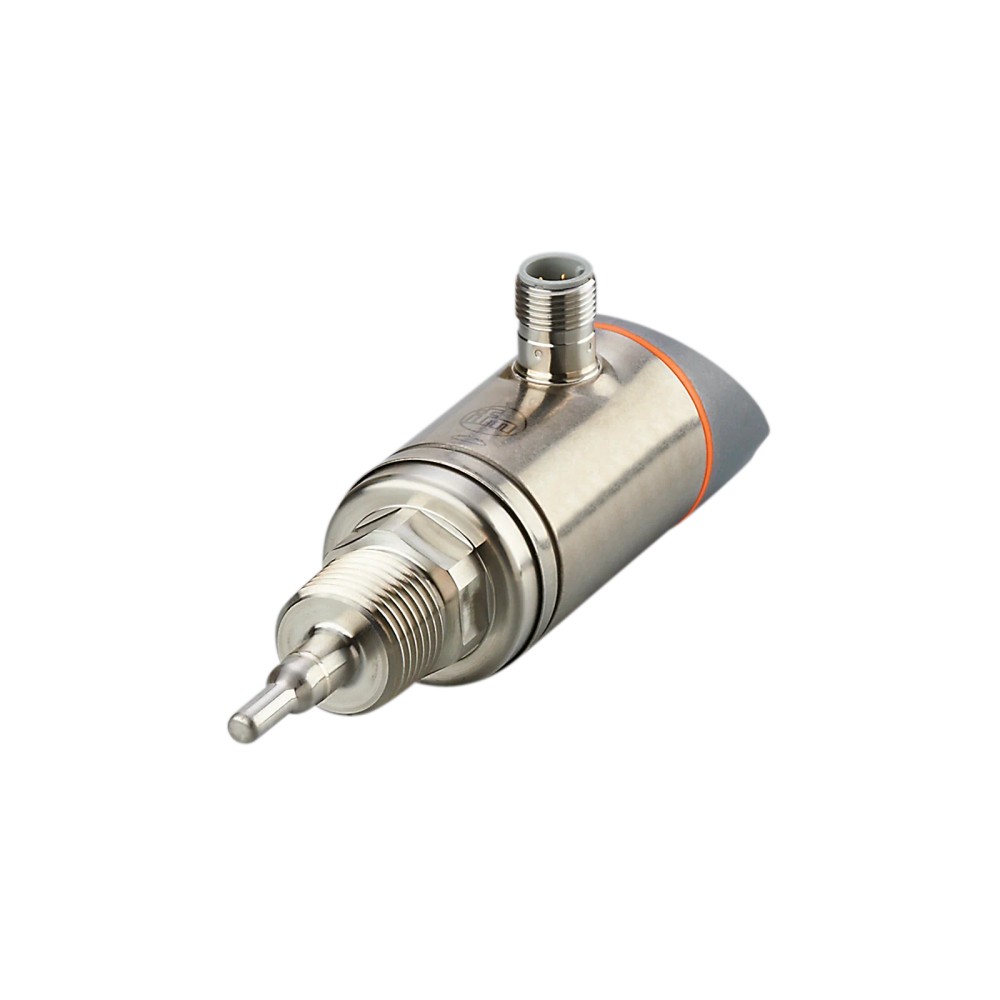

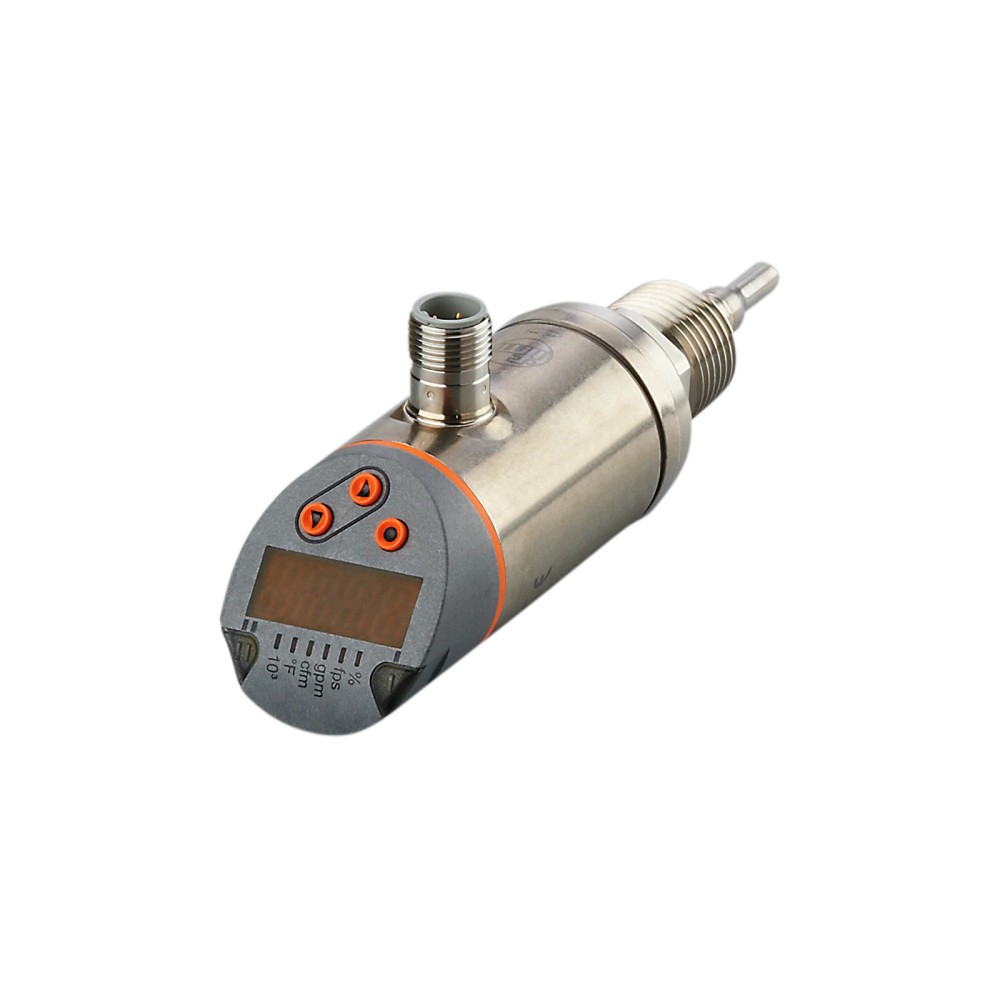

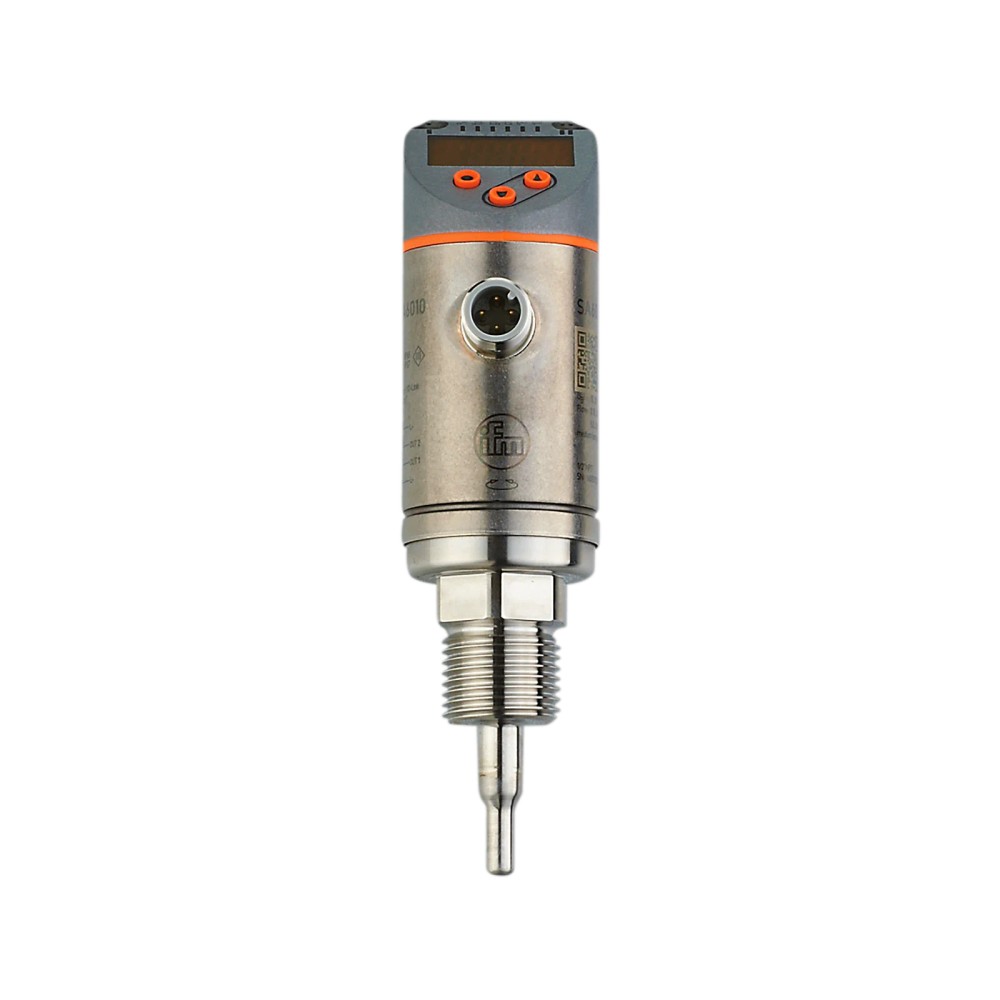

Imagem meramente ilustrativa

R$ 4.272,72

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SA6010
EAN: 4021179297769
NCM do produto: 90261019

Destaques do Produto Conexão de processo...mais

Fechar menu

Saiba mais sobre: "SA6010 IFM - Sensor de Fluxo IFM Monitoramento de vazão IO-Link 100 bar 1/2 NPT"

Destaques do Produto

Conexão de processo

1/2" NPT, rosca externa

Pressão máxima indicada

100 bar

Comunicação

IO-Link, revisão 1.1

Tipo de saída

PNP/NPN; sinais de comutação, analógico e frequência configuráveis

Tensão de operação

18...30 V DC

Conexão elétrica

M12, codificação A, 4 contatos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de fluxo IFM SA6010, medição calorimétrica, IO-Link, conexão 1/2" NPT, resistência à pressão de 100 bar

O IFM SA6010 é um sensor de fluxo calorimétrico para monitorar o fluxo de fluidos. Pode ser usado com água, soluções de glicol, ar e óleos dentro das condições especificadas pelo fabricante. Oferece saídas configuráveis de comutação, analógica ou frequência, além de comunicação IO-Link. Sua conexão de processo é 1/2" NPT e a resistência à pressão é de 100 bar.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor de fluxo calorimétrico com display
Modelo / SKU	SA6010
Conexão de processo	Rosca externa 1/2" NPT
Resistência à pressão	100 bar
Fluidos indicados na ficha	Água, soluções de glicol, ar e óleos
Sinais disponíveis	Comutação, analógico, frequência e IO-Link; configuráveis
Saída analógica	4...20 mA, escala ajustável
Frequência de saída	0...1000 Hz
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados
Dimensões	Ø 34 mm; comprimento 133,4 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de fluxo de água, soluções de glicol, ar e óleos, respeitando as condições de fluido e temperatura informadas pelo fabricante.
Instalações com conexão de processo roscada externa 1/2" NPT e pressão de operação dentro do limite indicado de 100 bar.
Sistemas que aceitem alimentação de 18...30 V DC e uma conexão elétrica M12 codificação A de 4 contatos.
Aplicações que utilizem comunicação IO-Link ou uma das saídas configuráveis de comutação, analógica ou frequência.

⚠ Considere outro se precisa de:

Não selecionar quando a conexão de processo necessária não for 1/2" NPT externa, salvo se a instalação tiver uma adaptação compatível validada pelo projetista.
Não operar acima da resistência à pressão declarada de 100 bar.
Não utilizar fora das faixas de temperatura do fluido e do ambiente indicadas na documentação do fabricante.
Não presumir compatibilidade com qualquer fluido: a ficha lista água, soluções de glicol, ar e óleos, com condições específicas para óleos.

APLICAÇÕES E USO

Monitoramento de fluxo de água em tubulações, desde que temperatura, velocidade de fluxo, montagem e condições de entrada atendam às especificações do fabricante.
Monitoramento de soluções de glicol; a ficha informa tempo de resposta de 0,8 s para esse fluido, sem que isso substitua a validação das demais condições de processo.
Monitoramento de fluxo de ar; a ficha informa tempo de resposta de 7 s e condição específica de precisão de temperatura para velocidades superiores a 32,8 fps.
Monitoramento de óleos, considerando a classificação de viscosidade informada pelo fabricante e a compatibilidade dos materiais com o fluido.
Integração a sistemas de automação que utilizem IO-Link ou sinal de comutação, analógico ou frequência compatível. A aplicação específica deve ser confirmada pelo dimensionamento do processo e da entrada do controlador.

COMO ESCOLHER

Antes de comprar o Sensor de fluxo IFM SA6010, medição calorimétrica, IO-Link, conexão 1/2" NPT, resistência à pressão de 100 bar, verifique estes pontos:

Escolha o SA6010 quando

A instalação exigir monitoramento calorimétrico de fluxo, conexão de processo 1/2" NPT externa, pressão de até 100 bar e alimentação de 18...30 V DC. Confirme também que o fluido está entre os listados e que a saída ou comunicação atende à entrada do controlador.

Avalie outro modelo ou configuração quando

A conexão mecânica requerida não for 1/2" NPT externa, a pressão exceder 100 bar, a alimentação disponível estiver fora de 18...30 V DC ou a aplicação exigir fluido/condição não cobertos pela ficha. Consulte o datasheet e o fabricante para validar a alternativa; a ficha não identifica um modelo substituto específico.

ESPECIFICAÇÕES TÉCNICAS

Identificação e conformidade
Fabricante	IFM / ifm electronic	Identificação informada no anúncio e no catálogo.
Modelo e SKU	SA6010	Código do produto.
GTIN	4021179297769	Identificador informado para o item.
Tipo de produto	Sensor de fluxo	Classificação do produto.
Princípio de medição	Calorimétrico	Princípio de medição indicado na ficha.
Norma EMC	DIN EN 60947-5-9	Referência normativa informada.
Padrão SDCI	IEC 61131-9	Padrão de comunicação informado para IO-Link.
Aprovação	UL, aprovação I003, arquivo E174189	Certificação indicada na ficha.
MTTF	143 anos	Valor informado no conjunto de dados; verificar condições e método no documento do fabricante.

Fluidos e aplicação
Substâncias indicadas	Água; soluções de glicol; ar; óleos	Fluidos listados na ficha; para óleos, observar as condições específicas.
Condição de viscosidade dos óleos	Baixa viscosidade: ≤ 40 mm²/s a 104 °F; alta viscosidade: > 40 mm²/s a 104 °F	Classificação de óleos indicada pelo fabricante.
Perfil	Smart Sensor – SSP 0 Generic Profiled Sensor	Perfil informado para o sensor.

Dados elétricos
Tensão de operação	18...30 V DC	Faixa de alimentação informada.
Consumo de corrente	< 100 mA	Limite informado na ficha.
Classe de proteção elétrica	III	Classificação declarada.
Proteção contra inversão de polaridade	Sim	Recurso de proteção informado.
Proteção contra sobrecarga	Sim	Recurso de proteção informado.
Proteção contra curto-circuito	Sim, por impulso	Versão da proteção indicada na ficha.
Queda máxima de tensão da saída de comutação DC	2,5 V	Valor máximo informado.
Corrente contínua máxima da saída de comutação DC	250 mA	Limite de corrente informado.
Carga máxima	350 Ω	Carga máxima informada; considerar ao dimensionar a saída analógica.

Entradas e saídas
Função elétrica	PNP/NPN	Tipo elétrico informado; configuração conforme aplicação.
Quantidade de saídas digitais	2	Quantidade informada na ficha.
Quantidade de saídas analógicas	1	Quantidade informada na ficha.
Sinais de saída	Sinal de comutação, sinal analógico, sinal de frequência e IO-Link; configuráveis	Modos disponíveis conforme ficha.
Função da saída	Abertura/fechamento, parametrizável	Função configurável informada.
Corrente da saída analógica	4...20 mA, escala ajustável	Faixa informada para a saída analógica.
Frequência de saída	0...1000 Hz	Faixa da saída de frequência.
Dados de processo binários	2	Quantidade informada para comunicação.
Dados de processo analógicos	2	Quantidade informada para comunicação.

Faixas de medição e temperatura
Temperatura do fluido	-4...194 °F	Faixa declarada para o fluido.
Alcance de medição de temperatura	-4...194 °F	Faixa informada no conjunto de dados.
Temperatura ambiente	-40...176 °F	Faixa de operação ambiente informada.
Temperatura de armazenamento	-40...212 °F	Faixa de armazenamento informada.
Resolução de temperatura	0,5 °F	Resolução declarada.
Gradiente de temperatura	100 K/min	Valor informado na ficha.

Precisão e desvios
Precisão de temperatura	± 0,3 / ± 1 K	Valores indicados para água com velocidade de fluxo de 1...9,85 fps e para ar com velocidade superior a 32,8 fps, conforme ficha.
Precisão relativa	± (7 % MW + 2 % MEW)	Para modo relativo na área de sensibilidade maior, sob as condições declaradas pelo fabricante: água a 68...158 °F, comprimento de entrada de 5 ft, DN25 (DIN 2448) e montagem conforme manual.
Repetibilidade absoluta	0,05 m/s	Informada para água e velocidade de fluxo de 0,05...3 m/s.
Repetibilidade relativa	0,05 m/s	Informada para água e velocidade de fluxo de 0,05...3 m/s.
Derivação de temperatura	± 0,003 K/°F	Valor declarado na ficha.

Tempos de reação e inicialização
Tempo de resposta T09	0,5 s para água; 0,8 s para glicol; 7 s para ar; 1,8 s para óleo	Tempos declarados por fluido.
Tempo dinâmico de resposta T05/T09	1,5 s (T09)	Indicado para água com velocidade de fluxo de 1...9,85 fps.
Retardo de prontidão	10 s	Tempo informado antes da disponibilidade do sensor.
Tempo mínimo de ciclo do processo	3 ms	Valor informado para o processo IO-Link.

Interfaces e comunicação
Interface de comunicação	IO-Link	Interface digital disponível.
Revisão IO-Link	1.1	Revisão indicada na ficha.
Tipo de transferência	COM2 (38,4 kBaud)	Taxa e modo de transferência informados.
Operação SIO	Sim	Modo SIO indicado como disponível.
Padrão IO-Link	IEC 61131-9	Referência normativa informada.
Classe de porta do mestre exigida	A	Requisito informado para a porta do mestre.
IDs de dispositivo suportados	Factory setting / ModE = REL: 537; ModE = GAS: 551; ModE = LIQU: 544	Identificadores e modos descritos na ficha; conferir a configuração efetiva.

Condições ambientais e resistência
Grau de proteção	IP 65; IP 67	Graus informados; a proteção depende de instalação e conexão corretas.
Resistência à pressão	100 bar / 1450 psi / 10 MPa	Limite declarado pelo fabricante.
Vibração	DIN EN 60068-2-6, 20 g (10...2000 Hz)	Condição de ensaio informada.
Resistência a choques	DIN EN 60068-2-27, 50 g (11 ms)	Condição de ensaio informada.

Dados mecânicos e conexões
Conexão de processo	Rosca externa 1/2" NPT	Conexão mecânica ao processo.
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados	Conector elétrico indicado; não corresponde à rosca de processo.
Dimensões	Ø 34 mm; comprimento 133,4 mm	Dimensões gerais informadas.
Comprimento de instalação / sonda	26,6 mm	Valor indicado na ficha para a sonda/comprimento de instalação.
Diâmetro da sonda	5 mm	Dimensão informada.
Invólucro	Cilíndrico	Formato indicado.
Materiais	1.4404 (aço inoxidável/316L); 1.4310 (aço inoxidável/301); PBT-GF20; PBT-GF30	Materiais listados para o produto; a ficha identifica 1.4404/316L como material em contato com o fluido.
Material em contato com o fluido	1.4404 (aço inoxidável/316L)	Material declarado para as partes em contato com o fluido.
Peso	251,5 g	Peso informado no conjunto de dados.
Quantidade na embalagem	1 peça	Quantidade indicada por embalagem.

Display e elementos de operação

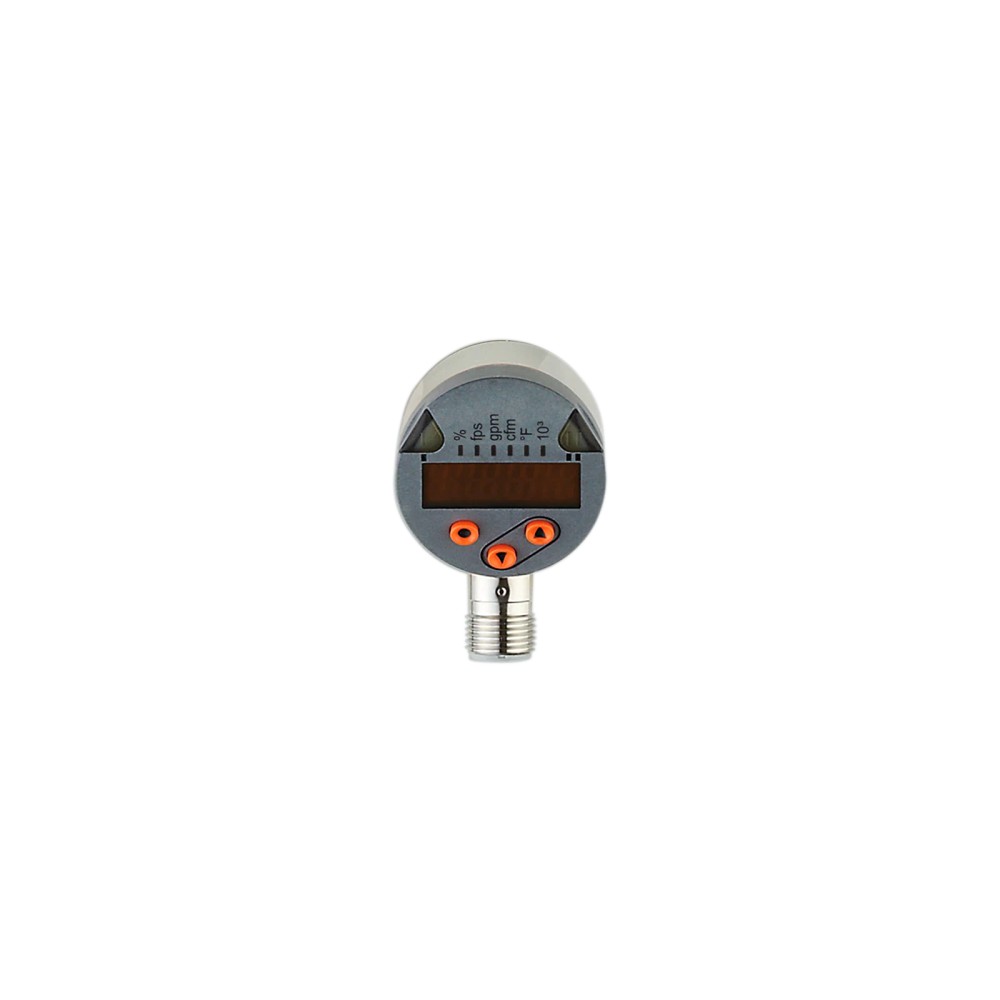

Display	Exibição alfanumérica vermelho/verde de 4 dígitos	Tipo de indicação informado.
Unidades/indicadores verdes	6 x LED verde (%, fps, gpm, cfm, °F, 10³)	Indicadores de unidade descritos na ficha.
Indicadores de status	2 x LED amarelo	Indicação de estado informada.
Parte superior do invólucro	Giratória a 345°	Característica descrita no catálogo do produto.
Contatos	Banhados a ouro	Característica descrita no catálogo do produto.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1; padrão IEC 61131-9; transferência COM2 (38,4 kBaud).

• Operação SIO indicada como disponível.

• Perfil informado: Smart Sensor – SSP 0 Generic Profiled Sensor.

• Classe de porta IO-Link exigida: A.

Conexões

Elétrica Conexão M12, codificação A, 4 contatos banhados a ouro. Alimentação de 18...30 V DC. A função elétrica é PNP/NPN; confirmar configuração de saída, pinagem e conexão do mestre/controlador no datasheet ou manual antes da ligação.

Processo Conexão de processo com rosca externa 1/2" NPT. A compatibilidade mecânica depende da rosca correspondente na instalação e da vedação adequada ao processo; não confundir com a conexão elétrica M12.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Controlador com entrada compatível com saída PNP ou NPN configurada	✓	A ficha informa função elétrica PNP/NPN e sinais configuráveis; validar o modo selecionado e a ligação elétrica.
Sistema de aquisição com entrada analógica 4...20 mA	✓	A ficha informa saída analógica de 4...20 mA com escala ajustável; considerar carga máxima de 350 Ω.
Sistema que recebe sinal de frequência até 1000 Hz	✓	A faixa informada para a saída de frequência é 0...1000 Hz; verificar a capacidade da entrada receptora.
Rede ou mestre IO-Link compatível com revisão 1.1, COM2 e porta classe A	✓	Esses parâmetros constam na ficha do produto; confirmar também a integração do controlador e o arquivo de dispositivo aplicável.
Tubulação com conexão de processo 1/2" NPT externa e pressão de até 100 bar	✓	A conexão e a resistência à pressão declaradas atendem a essas condições, sujeito à validação da instalação completa.
Processo acima de 100 bar ou com conexão de processo diferente sem adaptação validada	✗	A pressão excede o limite declarado ou a rosca não corresponde à conexão de processo do sensor.
Aplicação com fluido ou condições não identificados na ficha	✗	A compatibilidade não pode ser confirmada apenas com os dados disponíveis; consultar o fabricante e o datasheet para validação.

INSTALAÇÃO

Como instalar o Sensor de fluxo IFM SA6010, medição calorimétrica, IO-Link, conexão 1/2" NPT, resistência à pressão de 100 bar

Confirme no datasheet que o fluido, a temperatura e a pressão de processo estão dentro das condições permitidas para o SA6010.
Verifique a conexão da tubulação: o sensor possui rosca de processo externa 1/2" NPT; confirme a compatibilidade da rosca e da vedação com a instalação.
Instale o sensor conforme a orientação e os requisitos de montagem e comprimento de entrada descritos no manual do fabricante.
Conecte a alimentação de 18...30 V DC e a conexão M12 codificação A de 4 contatos, seguindo a pinagem oficial e o esquema correspondente à saída configurada.
Configure o modo de saída desejado — PNP/NPN, analógico, frequência ou IO-Link — e confira a compatibilidade elétrica com a entrada do controlador.
Após a instalação, verifique a indicação do display e compare o sinal recebido no controlador com as condições reais do processo; consulte o manual se houver divergência.

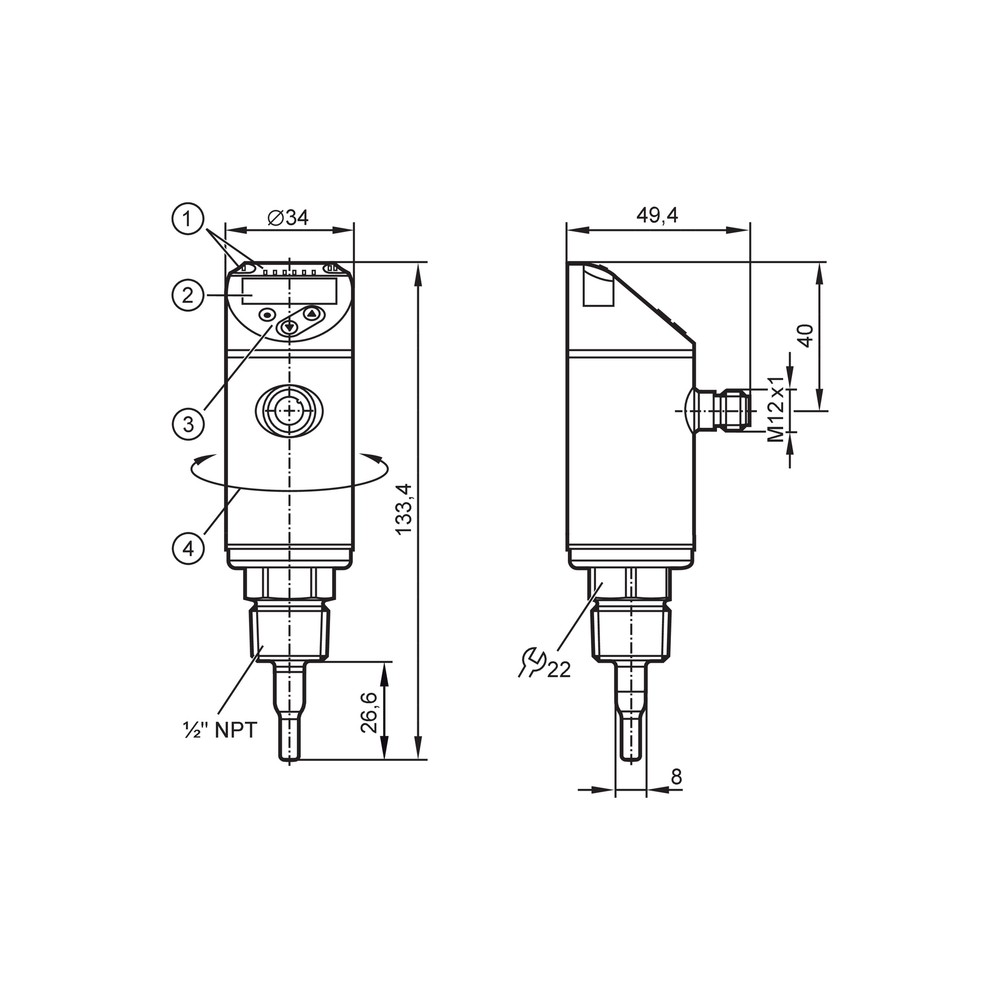

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não recebe sinal do sensor.	Alimentação fora da faixa especificada, ligação M12 incorreta ou modo de saída incompatível com a entrada configurada.	Meça a alimentação nos terminais conforme a pinagem oficial e confirme no sensor e no controlador se o modo PNP/NPN ou outro sinal selecionado corresponde à entrada.
A leitura de fluxo parece instável ou diferente da referência do processo.	Condições de montagem, fluido, velocidade ou comprimento de entrada diferentes das condições de referência usadas para as especificações.	Compare fluido, temperatura, velocidade e montagem com o datasheet; confira também os requisitos de instalação no manual.
A saída analógica não corresponde à escala esperada.	Escala ajustável configurada de forma diferente da esperada ou carga conectada acima do limite informado.	Leia a parametrização da saída e verifique se a carga total respeita o máximo de 350 Ω.
A comunicação IO-Link não estabelece conexão.	Incompatibilidade de configuração de porta, revisão ou modo de transferência, ou ligação elétrica incorreta.	Confirme porta classe A, revisão IO-Link 1.1, COM2 (38,4 kBaud), conexão M12 e parâmetros do mestre conforme a documentação.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM SA6010 (PT-BR) (Datasheet) Desenho em escala SA6010 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM SA6010 e para que tipo de instalação serve?

É um sensor de fluxo calorimétrico para monitoramento de fluidos. A ficha lista água, soluções de glicol, ar e óleos, com condições específicas que devem ser verificadas no datasheet.

O que acompanha o SA6010?

A ficha informa embalagem de 1 peça, mas não detalha acessórios incluídos. Confirme o conteúdo fornecido com o vendedor antes da instalação.

O SA6010 funciona com IO-Link e quais parâmetros devo conferir?

Sim, é compatível com IO-Link revisão 1.1 e transferência COM2 (38,4 kBaud). A ficha também indica porta classe A; confirme os requisitos do mestre e a integração do controlador.

A rosca de processo é a mesma conexão M12?

Não. A conexão de processo é 1/2" NPT externa, enquanto a conexão elétrica é M12 codificação A com 4 contatos.

Posso usar este sensor em uma aplicação acima de 100 bar?

Não com base na especificação declarada: a resistência à pressão informada é 100 bar. Não opere acima desse limite.

Ele serve para medir qualquer líquido ou gás?

A ficha lista água, soluções de glicol, ar e óleos, mas não confirma compatibilidade universal. Para outros fluidos, consulte o fabricante antes de selecionar o sensor.

O sensor está energizado, mas não aparece leitura no controlador. O que verifico primeiro?

Confira a alimentação, a pinagem M12 e o tipo de entrada do controlador. Verifique também se a saída PNP/NPN ou o modo de sinal configurado corresponde à instalação.

A leitura de óleo ou ar demora a acompanhar a mudança de fluxo; isso indica falha?

Não necessariamente: a ficha informa tempos de resposta diferentes por fluido, incluindo 7 s para ar e 1,8 s para óleo. Compare a condição observada com o datasheet antes de substituir o sensor.

Como escolher entre a saída 4...20 mA e IO-Link neste modelo?

Escolha conforme a interface disponível no controlador: o SA6010 oferece saída analógica 4...20 mA com escala ajustável e comunicação IO-Link. Verifique a carga máxima da saída analógica e os requisitos do mestre IO-Link.

Quais cuidados devo tomar durante a instalação?

Confirme a compatibilidade da rosca 1/2" NPT e siga a orientação de montagem, o comprimento de entrada e a pinagem indicados na documentação do fabricante. Não conecte o sensor sem conferir o esquema elétrico oficial.

GLOSSÁRIO TÉCNICO

Medição calorimétrica

Princípio de medição de fluxo identificado para o SA6010. (Ref.: princípio de medida: calorimétrico)

IO-Link

Interface de comunicação digital do sensor para integração com sistemas de automação. (Ref.: revisão 1.1; IEC 61131-9; COM2, 38,4 kBaud)

PNP/NPN

Tipos de saída de comutação indicados para a função elétrica do sensor. (Ref.: função elétrica: PNP/NPN)

1/2" NPT

Tipo e dimensão da rosca externa de conexão ao processo. (Ref.: conexão de processo: 1/2" NPT)

Saída analógica 4...20 mA

Sinal analógico disponível no sensor, com escala ajustável. (Ref.: corrente da saída analógica: 4...20 mA; carga máxima: 350 Ω)

Ligações relacionadas com "SA6010 IFM - Sensor de Fluxo IFM Monitoramento de vazão IO-Link 100 bar 1/2 NPT"

Comentáriosmais

Fechar menu

Gostaríamos de saber a sua opinião sobre: "SA6010 IFM - Sensor de Fluxo IFM Monitoramento de vazão IO-Link 100 bar 1/2 NPT"

Para avaliar, preencha:

Ligações relacionadas com
