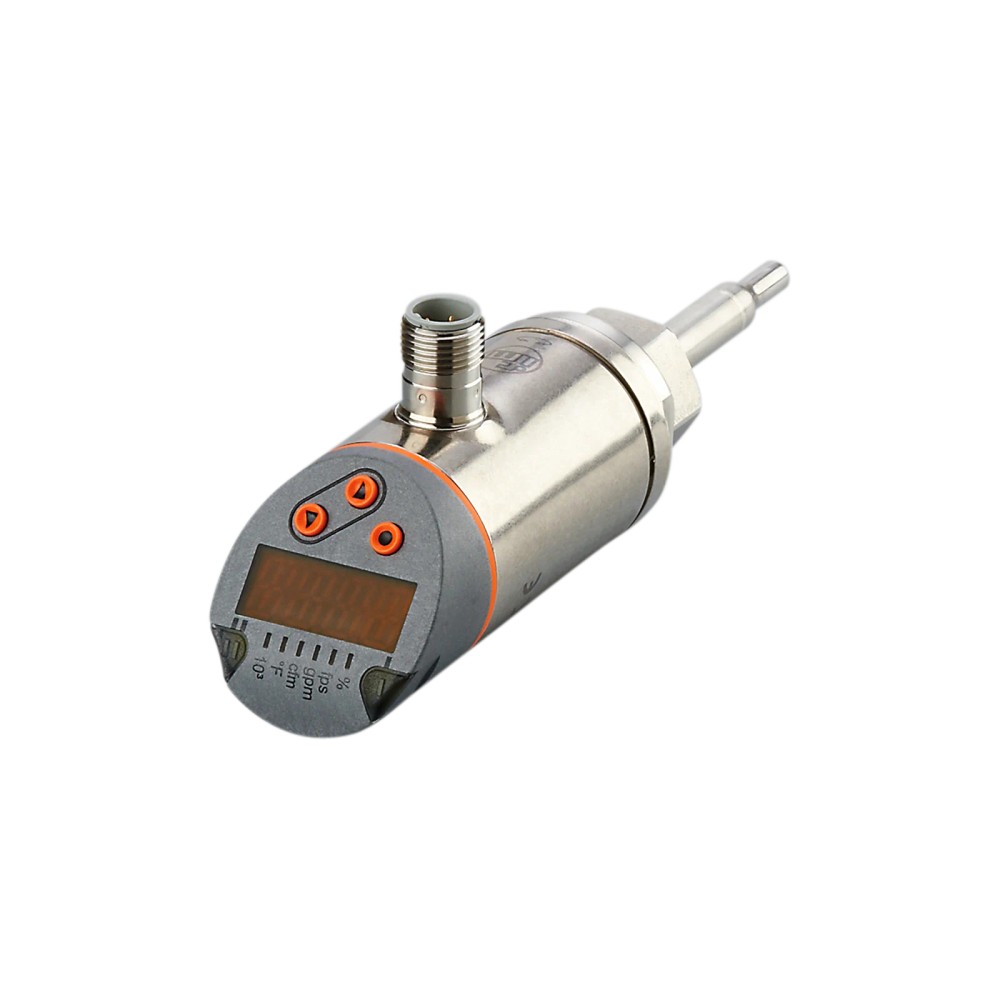

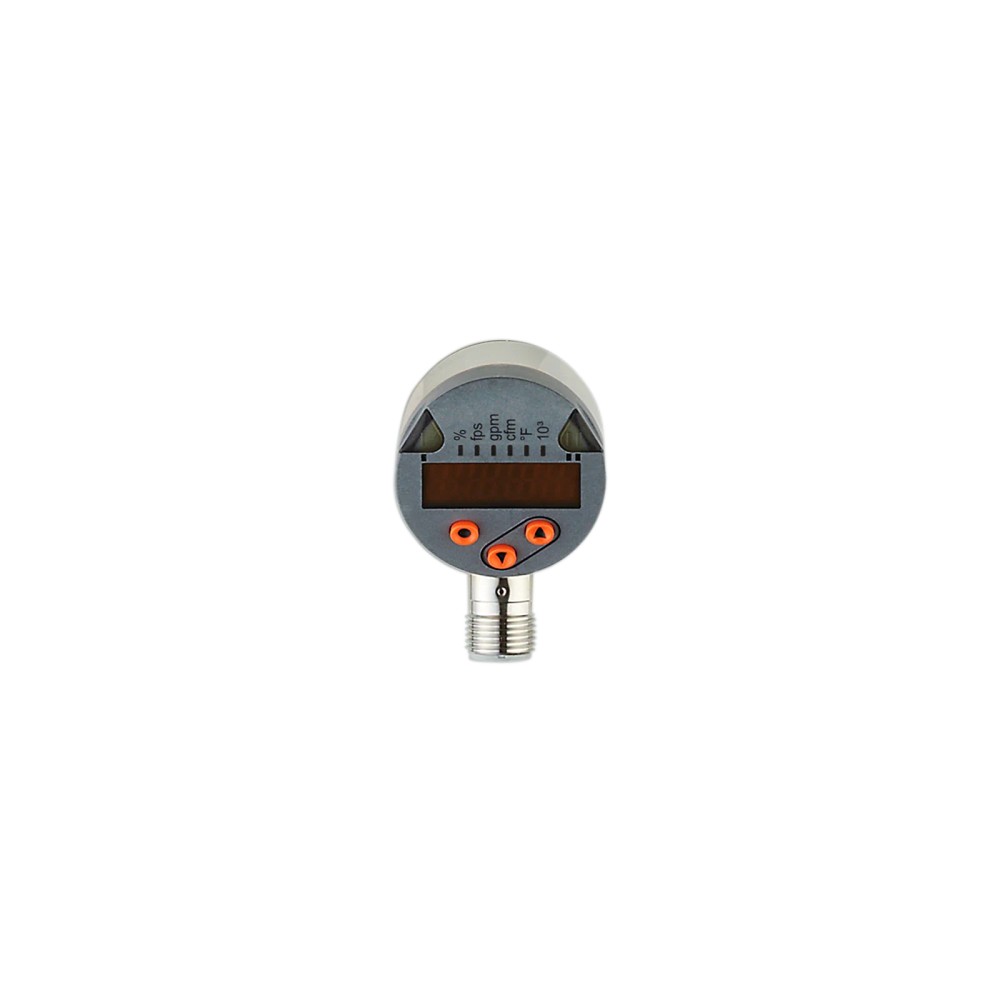

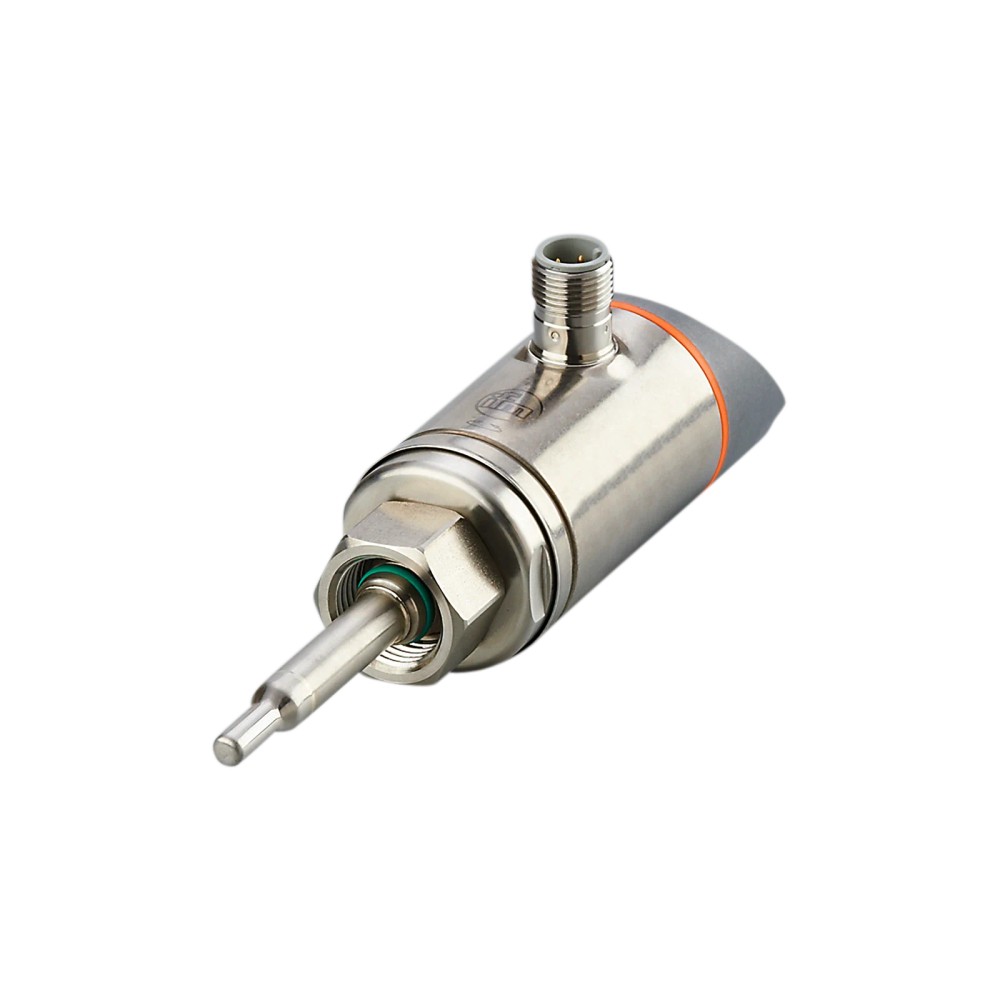

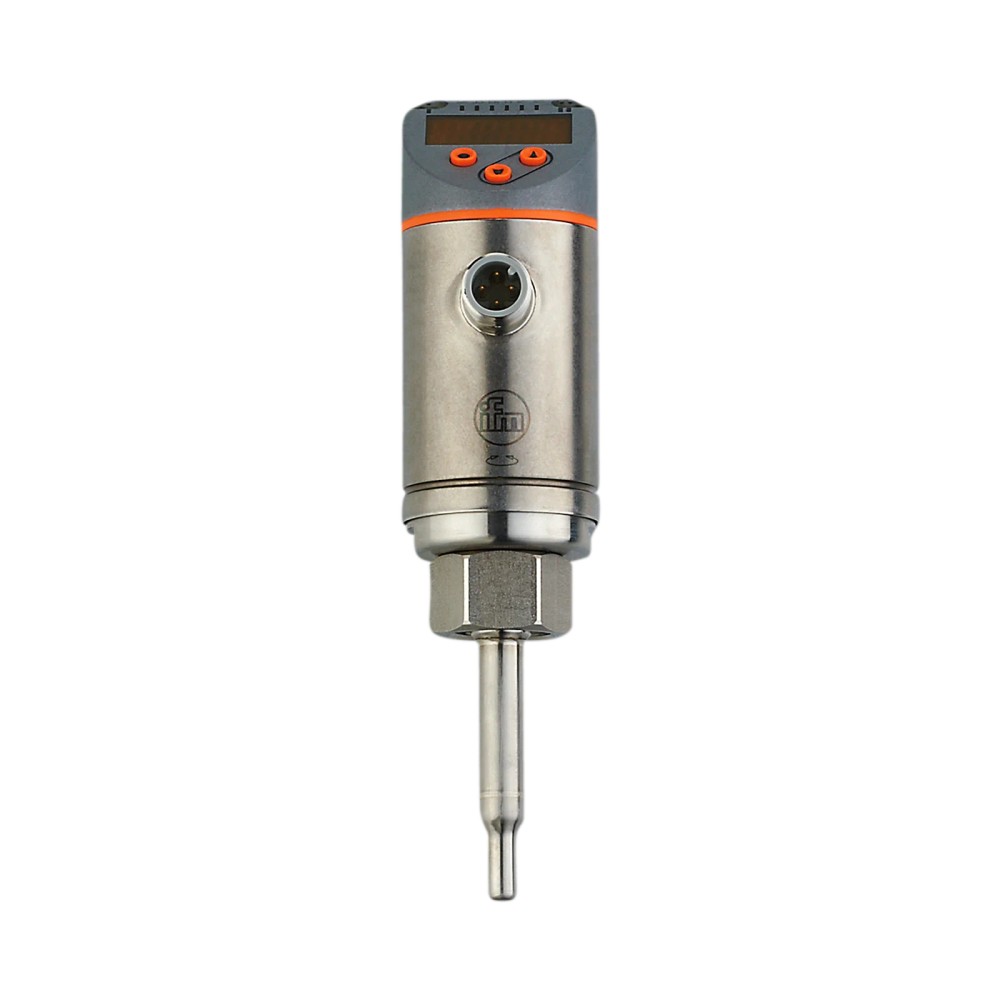

Sobre o SA5010 IFM – Sensor de Fluxo Calorimétrico para Medição de Fluxo e Temperatura, IO-Link, 100 bar

O IFM SA5010 é um sensor calorimétrico para monitorar fluxo e temperatura de água, soluções de glicol, ar e óleos. Oferece saídas configuráveis de comutação, analógica, frequência e IO-Link, além de display alfanumérico de 4 dígitos. A conexão de processo é M18 x 1,5 com rosca interna, e a resistência à pressão informada é de 100 bar. A seleção deve considerar o fluido, a faixa operacional e as condições de instalação indicadas no datasheet.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	SA5010
Princípio de medição	Calorimétrico
Fluidos indicados	Água, soluções de glicol, ar e óleos
Conexão de processo	M18 x 1,5, rosca interna
Resistência à pressão	100 bar
Comunicação	IO-Link 1.1
Sinais disponíveis	Comutação, analógico, frequência e IO-Link; configuráveis
Alimentação	18...30 V DC
Temperatura do fluido	-4...194 °F
Proteção do invólucro	IP 65; IP 67

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de fluxo e controle de temperatura em água, soluções de glicol, ar e óleos, respeitando as condições de fluido e operação do fabricante.
Instalações que disponham de conexão de processo M18 x 1,5 com rosca interna compatível e alimentação de 18...30 V DC.
Sistemas que utilizem IO-Link 1.1 ou que possam receber as saídas configuráveis de comutação, corrente ou frequência.

⚠ Considere outro se precisa de:

Não especificar quando a conexão mecânica exigida não for M18 x 1,5 com rosca interna, sem confirmar a compatibilidade por meio de adaptador aprovado.
Não operar acima da resistência à pressão de 100 bar ou fora da faixa de temperatura do fluido informada de -4...194 °F.
Não presumir compatibilidade com fluidos diferentes de água, soluções de glicol, ar e óleos sem validação no datasheet ou com o fabricante.

APLICAÇÕES E USO

Aplicação explicitamente listada: monitoramento de fluxo e controle de temperatura em água e soluções de glicol; considerar os tempos de resposta e as condições de medição especificadas para cada fluido.
Aplicação explicitamente listada: medição em ar; a ficha informa tempo de resposta de 7 s (T09) e uma condição de precisão de temperatura associada a velocidade superior a 32,8 fps.
Aplicação explicitamente listada: medição em óleos. A ficha diferencia óleos com viscosidade ≤ 40 mm²/s e > 40 mm²/s, ambas referenciadas a 104 °F; confirmar os parâmetros aplicáveis ao processo no datasheet.
Possibilidade inferida: integração a uma malha de controle que use IO-Link ou uma saída configurada de comutação, corrente ou frequência. A adequação depende da faixa de medição necessária e da configuração do sistema.

COMO ESCOLHER

Antes de comprar o SA5010 IFM – Sensor de Fluxo Calorimétrico para Medição de Fluxo e Temperatura, IO-Link, 100 bar, verifique estes pontos:

Escolha o SA5010 quando

A aplicação exigir medição calorimétrica de fluxo e controle de temperatura nos fluidos listados, houver conexão M18 x 1,5 com rosca interna e alimentação de 18...30 V DC, e forem adequados os limites de pressão e temperatura informados.

Avalie outra configuração ou confirme com o fabricante quando

O processo exigir conexão diferente, pressão superior a 100 bar, temperatura do fluido fora de -4...194 °F ou uso com substância não listada. Confirme também a faixa de medição e os requisitos de montagem no datasheet, pois esses dados não estão integralmente especificados nesta ficha.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo / SKU / part number	SA5010	Identificação do produto no anúncio e na ficha.
GTIN	4021179297738	Código de identificação comercial informado.
Marca	IFM / ifm electronic	Fabricante informado para o produto.
Tipo de produto	Sensor de fluxo calorimétrico	Princípio de medição indicado na ficha.
Fluidos	Água; soluções de glicol; ar; óleos	Substâncias listadas para aplicação.
Modo de operação	Relativo; completamente líquido; completamente gasoso. Absoluto: medição de referência recomendada; ajuste de fábrica relativo.	Condições e modos de operação informados.
Informação sobre óleos	Óleos de baixa viscosidade: ≤ 40 mm²/s a 104 °F; óleos de alta viscosidade: > 40 mm²/s a 104 °F.	Classificação de viscosidade apresentada na ficha.

Dados elétricos
Tensão de operação	18...30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 100 mA	Valor máximo informado na ficha.
Classe de proteção elétrica	III	Classificação elétrica especificada.
Proteção contra inversão de polaridade	Sim	Recurso informado para a alimentação.
Proteção contra sobrecarga	Sim	Proteção indicada na ficha.
Proteção contra curto-circuitos	Sim, por impulso	Tipo de proteção informado para as saídas.
Carga máxima	350 Ω	Carga máxima indicada na ficha.
Queda de tensão máxima da saída de comutação DC	2,5 V	Limite especificado para a saída de comutação DC.
Corrente constante máxima da saída de comutação DC	250 mA	Limite de corrente contínua informado.
Resistência a choques	DIN EN 60068-2-27; 50 g (11 ms)	Condição de ensaio indicada.
Resistência a vibrações	DIN EN 60068-2-6; 20 g (10...2000 Hz)	Condição de ensaio indicada.
EMC	DIN EN 60947-5-9	Norma informada para compatibilidade eletromagnética.
Certificação UL	Número de aprovação I003; número do arquivo E174189	Identificadores listados na ficha.

Conexões e interfaces
Conexão elétrica	1 x M12; codificação A; 4 contatos dourados	Interface física elétrica indicada.
Conexão de processo	M18 x 1,5, rosca interna	Interface mecânica para o processo; não confundir com o conector elétrico M12.
Interface de comunicação	IO-Link 1.1	Revisão informada.
Padrão SDCI	IEC 61131-9	Padrão de comunicação indicado.
Tipo de transferência	COM2 (38,4 kBaud)	Taxa e modo de transferência especificados.
Classe de master port exigida	A	Requisito de integração IO-Link.
DeviceIDs suportados	Ajuste de fábrica / ModE = REL: 537; ModE = GAS: 551; ModE = LIQU: 544	Identificadores associados aos modos indicados na ficha.
Perfil	Smart Sensor – SSP 0 Generic Profiled Sensor	Perfil de sensor informado.
Tempo mínimo do ciclo do processo	3 ms	Valor mínimo indicado para o ciclo do processo.

Entradas, saídas e sinais
Função elétrica	PNP/NPN	Tipo de saída informado.
Sinais configuráveis	Sinal de comutação; sinal analógico; sinal de frequência; IO-Link	Opções de sinal descritas na ficha.
Saídas totais	2	Quantidade total indicada nos dados importados.
Saídas digitais	2	Quantidade especificada.
Saída analógica	1 saída; corrente de 4...20 mA, escala ajustável	Tipo e faixa informados.
Frequência da saída	0...1000 Hz	Faixa da saída de frequência.
Dados do processo binários	2	Quantidade indicada na ficha.
Dados do processo analógicos	2	Quantidade indicada na ficha.
Status de chaveamento	2 LEDs amarelos	Indicação visual do estado de comutação.

Faixa de medição e desempenho
Princípio de medida	Calorimétrico	Método de medição especificado.
Faixa de controle de temperatura	-4...194 °F	Faixa informada para o fluido e para o alcance de controle de temperatura.
Precisão de temperatura	± 0,3 / ± 1 K	Ficha associa o valor a água e ar em condições de velocidade de fluxo especificadas: água 1...9,85 fps; ar > 32,8 fps.
Precisão relativa	± (7 % MW + 2 % MEW)	Aplicável ao modo relativo na área de sensibilidade maior, sob condições especificadas: água 68...158 °F, comprimento de entrada 5 ft, DN25 (DIN 2448) e posição conforme manual.
Repetibilidade absoluta	0,05 m/s	Indicada para água com velocidade de fluxo de 0,05...3 m/s.
Repetibilidade relativa	0,05 m/s	Indicada para água com velocidade de fluxo de 0,05...3 m/s.
Derivação de temperatura	± 0,003 K/°F	Valor informado como desvio de temperatura.
Gradiente de temperatura	100 K/min	Limite de gradiente especificado.

Tempos de reação e inicialização
Tempo de resposta informado	0,5 s (T09); água/glicol: 0,8 s; ar: 7 s; óleo: 1,8 s; respectivamente T09	Valores listados por fluido; consultar datasheet para condições de ensaio completas.
Tempo dinâmico de resposta T05/T09	1,5 s (T09)	Ficha associa o valor à água com velocidade de fluxo de 1...9,85 fps.
Retardo de prontidão	10 s	Tempo de espera indicado antes da disponibilidade operacional.

Display e configuração
Display de valores medidos	Display alfanumérico de 4 dígitos, vermelho/verde	Indicação local de valores.
Unidades/indicações do display	6 x LED, verde: %, fps, gpm, cfm, °F, 10³	Unidades e indicadores descritos na ficha.
Ajustes de parâmetros	Histerese/janela; abertura/fechamento; lógica de comutação; saída de corrente/frequência; seleção de substâncias; amortecimento; função Teach; display rotativo/desligável; unidade padrão; cor do valor do processo	Opções de configuração indicadas pelo fabricante.

Condições ambientais e proteção
Temperatura ambiente	-40...176 °F	Faixa de temperatura ambiente informada.
Temperatura de armazenamento	-40...212 °F	Faixa de armazenamento indicada.
Grau de proteção	IP 65; IP 67	Classes de proteção informadas; instalação e conexão devem seguir o fabricante.
MTTF	143 anos	Valor informado como MTTF; não representa garantia de vida útil em uma aplicação específica.

Dados mecânicos e materiais
Dimensões	Ø 34 mm; comprimento 142 mm	Dimensões gerais apresentadas na ficha.
Comprimento da sonda	45 mm	Comprimento de sonda e de instalação informado.
Diâmetro da sonda	8 mm	Dimensão especificada.
Invólucro	Cilíndrico	Formato indicado nos dados do produto.
Materiais de construção	1.4404 (aço inoxidável/316L); 1.4310 (aço inoxidável/301); PBT-GF20; PBT-GF30	Materiais declarados para o conjunto.
Materiais em contato com o fluido	1.4404 (aço inoxidável/316L); anel de vedação FKM	Materiais especificados para contato com o fluido.
Resistência à pressão	100 bar / 1450 psi / 10 MPa	Limite de pressão informado.
Peso	259 g	Peso cadastrado para o produto; validar diferenças entre configuração e embalagem.
Característica especial	Contatos banhados a ouro	Característica indicada para os contatos elétricos.
Unidades por embalagem	1 peça	Quantidade indicada na ficha.

COMPATIBILIDADE

Comunicação

• IO-Link 1.1, tipo de transferência COM2 (38,4 kBaud), padrão SDCI IEC 61131-9.

• Modo SIO indicado como disponível.

• Saídas configuráveis de comutação, corrente analógica 4...20 mA e frequência 0...1000 Hz.

Conexões

Elétrica 1 x M12, codificação A, 4 contatos dourados. Alimentação de 18...30 V DC; consumo de corrente < 100 mA. A conexão elétrica é distinta da conexão mecânica de processo.

Processo Conexão de processo M18 x 1,5 com rosca interna. Resistência à pressão informada: 100 bar.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema com IO-Link 1.1 e master port classe A	✓	A ficha informa interface IO-Link 1.1 e classe de master port exigida A; verificar também pinagem e parâmetros de integração.
Instalação que exige alimentação entre 18 e 30 V DC	✓	Essa é a faixa de tensão de operação especificada.
Processo com conexão M18 x 1,5 de rosca interna correspondente	✓	A ficha identifica essa conexão como conexão de processo; confirmar a geometria do conjunto antes da montagem.
Processo com pressão superior a 100 bar	✗	A resistência à pressão especificada é 100 bar.
Fluido operando fora de -4...194 °F	✗	A faixa informada para a temperatura do fluido é -4...194 °F.
Uso com fluido não listado na ficha	✗	A ficha cita água, soluções de glicol, ar e óleos; não há evidência suficiente para validar outros fluidos.

INSTALAÇÃO

Como instalar o SA5010 IFM – Sensor de Fluxo Calorimétrico para Medição de Fluxo e Temperatura, IO-Link, 100 bar

Confirme que o fluido, a temperatura e a pressão de processo estão dentro das condições especificadas no datasheet.
Verifique a compatibilidade mecânica da conexão de processo M18 x 1,5 com rosca interna e a profundidade de instalação requerida.
Instale a sonda de 45 mm na posição e orientação indicadas pelo fabricante; consulte o manual para as condições de montagem e trechos de entrada.
Conecte a alimentação de 18...30 V DC pelo conector M12, codificação A, seguindo a pinagem do datasheet ou manual.
Configure o modo de operação, o fluido, as saídas e os parâmetros necessários; para IO-Link, use master port classe A e valide a comunicação.
Após o retardo de prontidão especificado, verifique a indicação no display e compare o sinal de saída com as condições reais do processo.

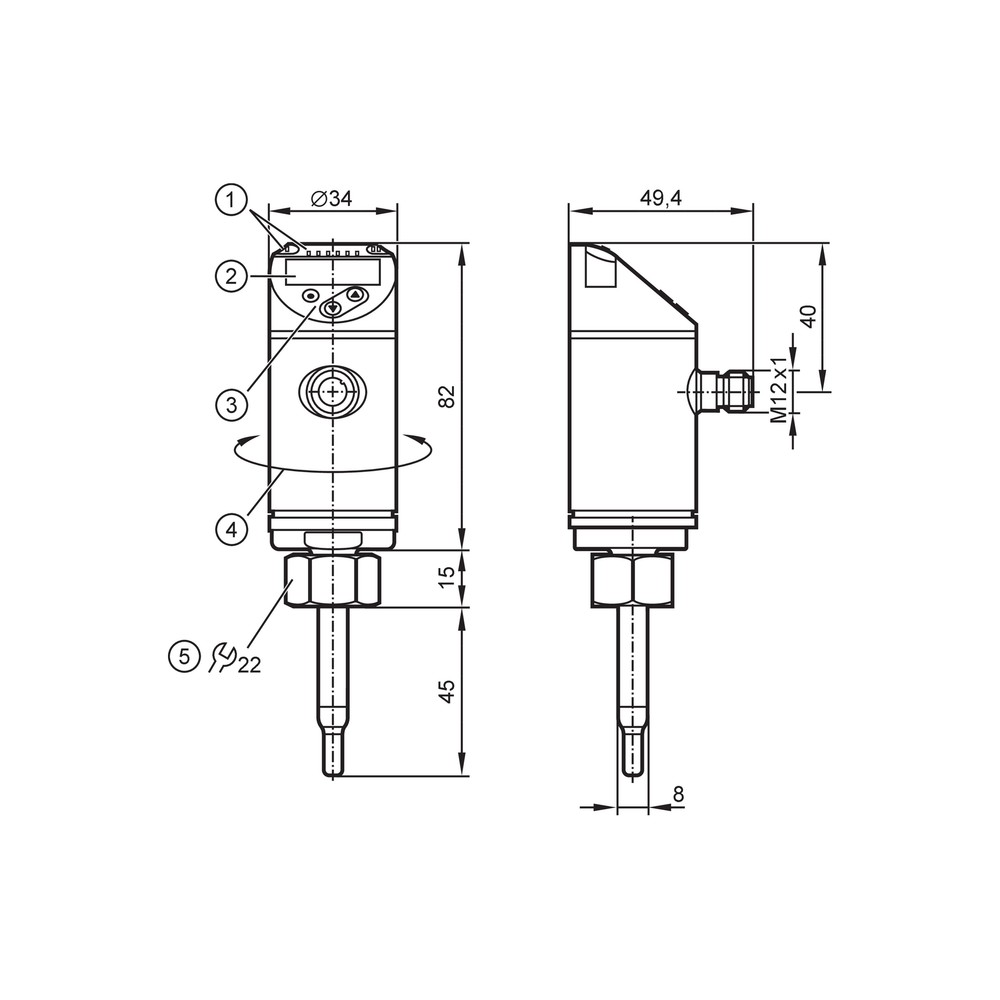

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Não há comunicação IO-Link com o controlador.	Master incompatível com o requisito de classe A, configuração de porta inadequada, cabeamento incorreto ou parâmetros de comunicação não correspondentes.	Confirme a classe A do master, a conexão M12 e a configuração IO-Link 1.1/COM2 (38,4 kBaud); consulte o datasheet para pinagem e parâmetros.
A saída de comutação não muda de estado no ponto esperado.	Modo, lógica, janela/histerese, fluido selecionado ou função Teach configurados de forma diferente da aplicação.	Confira os parâmetros do sensor e compare o fluido e as condições de operação com o modo configurado; use o display e o estado dos LEDs como indicação.
A leitura de fluxo parece instável ou divergente do processo.	Condições de instalação, fluido, velocidade ou trecho de entrada diferentes das condições de referência usadas para as especificações de precisão.	Verifique a montagem conforme o manual, o fluido selecionado e as condições de referência da ficha; compare com um método de medição independente.
O sensor não apresenta leitura após energização.	Alimentação fora de 18...30 V DC, conexão elétrica incorreta ou retardo de prontidão ainda não concluído.	Meça a tensão nos terminais conforme a pinagem do fabricante, inspecione o conector M12 e aguarde o retardo de prontidão especificado.

DOCUMENTAÇÃO TÉCNICA

Datasheet SA5010 em português (Datasheet) Desenho em escala SA5010 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM SA5010 e para que serve?

É um sensor de fluxo calorimétrico para medição de fluxo e controle de temperatura. A ficha lista água, soluções de glicol, ar e óleos como fluidos de aplicação.

O SA5010 se comunica por IO-Link e quais saídas oferece?

Sim, possui IO-Link 1.1 e modo SIO indicado como disponível. A ficha também descreve sinais configuráveis de comutação, corrente analógica e frequência.

O que acompanha o produto na embalagem?

A ficha informa uma peça por embalagem e não relaciona acessórios inclusos. Portanto, não é possível afirmar que cabos ou outros acessórios acompanham o sensor.

Esse sensor serve para qualquer líquido ou gás?

Não há suporte na ficha para afirmar compatibilidade universal. Ela lista água, soluções de glicol, ar e óleos; para outras substâncias, confirme a compatibilidade com o fabricante.

Posso usar o SA5010 acima de 100 bar ou fora da faixa de temperatura indicada?

Não: a ficha informa resistência à pressão de 100 bar e temperatura do fluido de -4...194 °F. Para condições superiores ou inferiores, selecione uma solução validada para esses limites.

O conector M12 é a conexão que rosqueia no processo?

Não. M12 é a conexão elétrica; a conexão de processo informada é M18 x 1,5 com rosca interna.

O sensor está ligado, mas não aparece comunicação IO-Link; o que verifico antes de trocar?

Verifique se o master atende à classe de porta A, se a porta está configurada para IO-Link e se a conexão elétrica segue a pinagem do fabricante. A ficha especifica IO-Link 1.1 e COM2 a 38,4 kBaud.

A leitura de fluxo está diferente da referência; devo substituir o sensor?

Antes de substituir, confirme o fluido e o modo configurado, a instalação e as condições de referência da medição. A precisão indicada depende de condições específicas descritas no datasheet.

É melhor comprar o SA5010 ou um kit com cabo e acessórios?

A ficha identifica o sensor como uma peça por embalagem e não informa um kit nem acessórios inclusos. Se a instalação exigir cabo ou outros componentes, confirme-os separadamente conforme a conexão M12 e os requisitos do sistema.

Como devo instalar e configurar o sensor?

Confira a conexão de processo, a posição de montagem e a pinagem no datasheet e no manual do fabricante. Depois, configure o fluido e o modo de operação e aguarde o retardo de prontidão antes de validar a medição.

GLOSSÁRIO TÉCNICO

Princípio calorimétrico

Método de medição usado pelo sensor para detectar fluxo e apoiar o controle de temperatura. (Ref.: Princípio de medida: calorimétrico)

IO-Link

Interface de comunicação digital entre o sensor e um master compatível. (Ref.: IO-Link 1.1; IEC 61131-9)

COM2

Tipo de transferência IO-Link especificado para a comunicação do equipamento. (Ref.: COM2, 38,4 kBaud)

PNP/NPN

Tipos de função elétrica de saída indicados para a integração do sensor. (Ref.: Função elétrica: PNP/NPN)

T09

Designação de tempo de resposta usada nos valores de resposta da ficha técnica. (Ref.: Tempo de resposta T09)

Ligações relacionadas com "SA5010 IFM - Sensor de Fluxo Calorimétrico Medição de Fluxo e Temperatura IO-Link 100 bar"

Comentáriosmais

Fechar menu

Gostaríamos de saber a sua opinião sobre: "SA5010 IFM - Sensor de Fluxo Calorimétrico Medição de Fluxo e Temperatura IO-Link 100 bar"

Para avaliar, preencha:

Ligações relacionadas com
