Sensor de Fluxo IFM SA5004 - Analógico 100 bar

Pré-visualizar: SA5004 IFM - Sensor de Fluxo IFM Monitoramento de Líquidos e Gases Analógico 100 bar

SA5004 IFM - Sensor de Fluxo IFM Monitoramento de Líquidos e Gases Analógico 100 bar

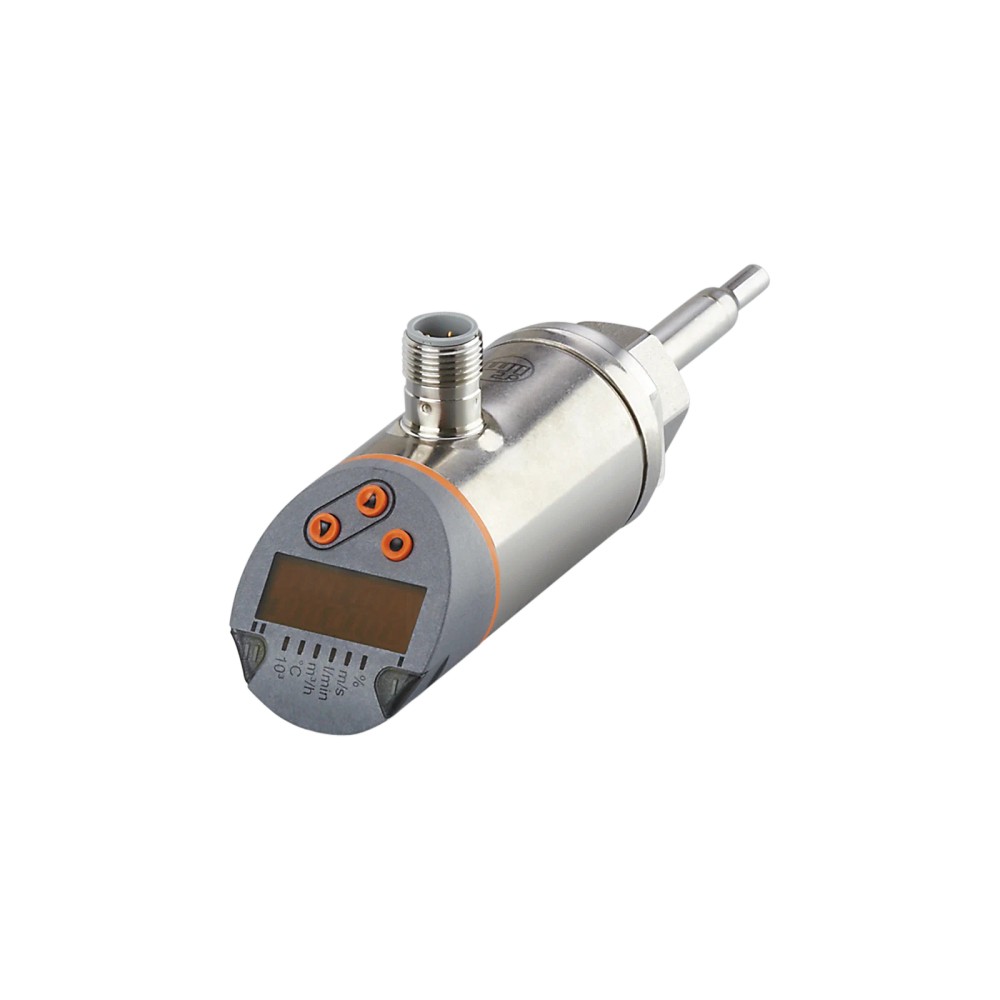

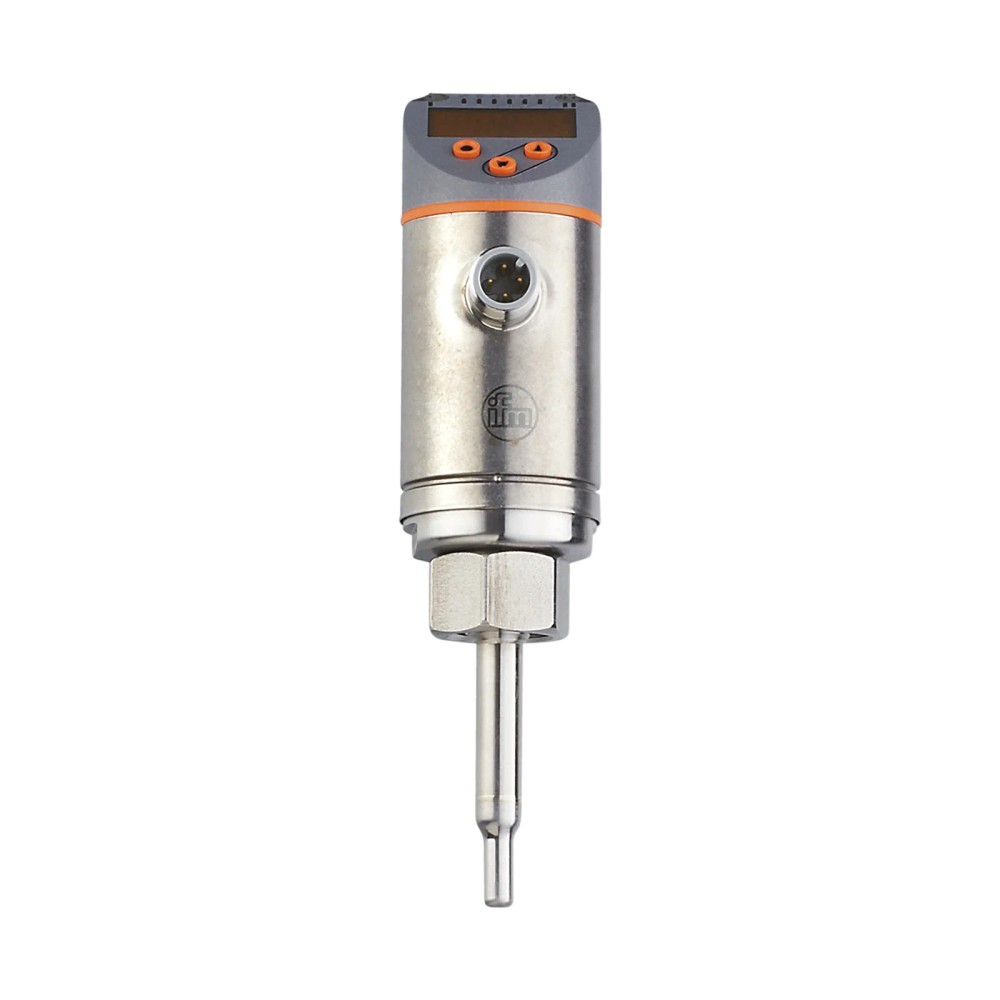

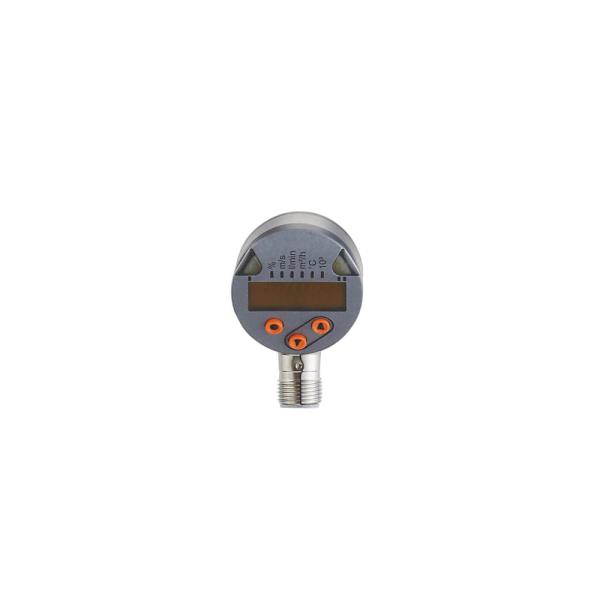

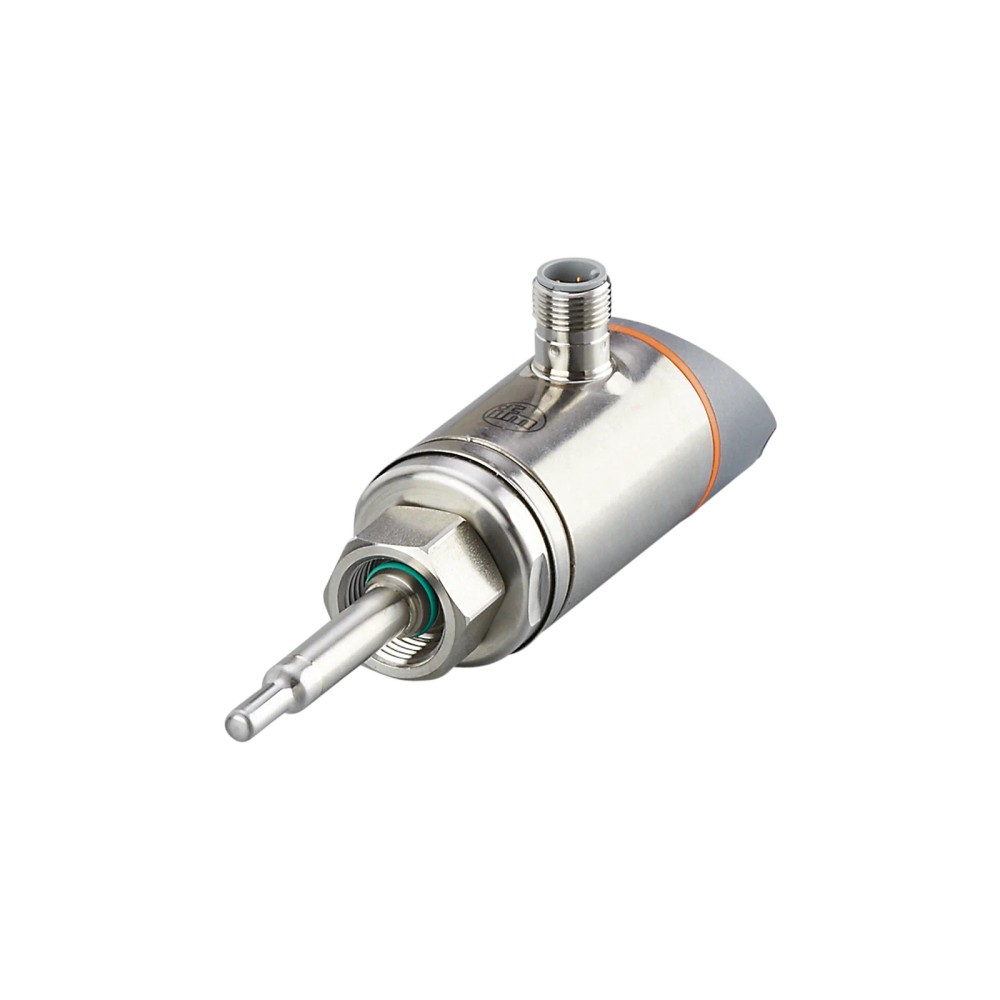

Imagem meramente ilustrativa

R$ 4.212,84

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SA5004
EAN: 4021179297721
NCM do produto: 90261019

Destaques do Produto Tipo de produto...mais

Fechar menu

Saiba mais sobre: "SA5004 IFM - Sensor de Fluxo IFM Monitoramento de Líquidos e Gases Analógico 100 bar"

Destaques do Produto

Tipo de produto

Sensor de fluxo calorimétrico

Saída

Analógica, 4...20 mA; duas saídas analógicas

Fluido

Água, soluções de glicol, ar ou óleos

Conexão de processo

M18 x 1,5, rosca interna

Temperatura do fluido

-20...90 °C

Pressão máxima indicada

100 bar

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de fluxo IFM SA5004 para líquidos e gases, saída analógica, 100 bar

O IFM SA5004 é um sensor de fluxo calorimétrico para monitorar água, soluções de glicol, ar e óleos. Possui duas saídas analógicas, display alfanumérico e conexão de processo com rosca interna M18 x 1,5. Opera com fluidos entre -20 e 90 °C e suporta pressão de até 100 bar. A saída analógica de corrente é de 4 a 20 mA, com escala ajustável.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	SA5004
Princípio de medição	Calorimétrico
Fluidos indicados	Água, soluções de glicol, ar e óleos
Sinal de saída	2 saídas analógicas; corrente de 4...20 mA, escala ajustável
Temperatura do fluido	-20...90 °C
Resistência à pressão	100 bar (10 MPa)
Conexão de processo	M18 x 1,5, rosca interna
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados
Tensão de operação	18...30 V DC
Grau de proteção	IP 65; IP 67

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de fluxo de água, soluções de glicol, ar e óleos dentro das faixas de medição e temperaturas especificadas.
Instalações que utilizem sinal analógico de corrente 4...20 mA e alimentação de 18...30 V DC.
Processos cuja conexão mecânica corresponda à rosca interna M18 x 1,5 e cuja pressão não exceda 100 bar.

⚠ Considere outro se precisa de:

Não selecionar para fluidos ou condições fora dos dados de aplicação especificados sem confirmar a adequação no datasheet do fabricante.
Não utilizar quando a pressão de processo ultrapassar 100 bar ou a temperatura do fluido estiver fora de -20...90 °C.
Não considerar compatível com uma conexão de processo diferente de M18 x 1,5 sem validar adaptadores e requisitos mecânicos da instalação.

APLICAÇÕES E USO

Monitoramento de fluxo em linhas com água, dentro da faixa de fluido de -20...90 °C e pressão de até 100 bar, respeitando a conexão e a instalação especificadas.
Monitoramento de soluções de glicol; a ficha informa tempo de resposta de 0,8 s para água e glicol na seção de tempos de resposta.
Monitoramento de ar; a ficha informa alcance de ajuste para gases e tempo de resposta de 7 s para ar.
Monitoramento de óleos, considerando a classificação de viscosidade informada pelo fabricante: até 40 mm²/s a 40 °C para baixa viscosidade e acima de 40 mm²/s a 40 °C para alta viscosidade.
Possibilidade de integrar as saídas analógicas a sistemas de controle que aceitem sinal de corrente de 4...20 mA, após verificar a carga, a alimentação e a configuração de cada saída. A integração é uma aplicação inferida a partir das características elétricas especificadas.

COMO ESCOLHER

Antes de comprar o Sensor de fluxo IFM SA5004 para líquidos e gases, saída analógica, 100 bar, verifique estes pontos:

Escolha o SA5004 quando

A aplicação envolver água, soluções de glicol, ar ou óleos, exigir monitoramento de fluxo calorimétrico e aceitar as duas saídas analógicas, conexão M18 x 1,5, alimentação de 18...30 V DC, temperatura de fluido de -20...90 °C e pressão de até 100 bar.

Avalie outro produto ou valide com a IFM quando

O processo exigir um fluido não listado, faixa térmica ou pressão além dos limites especificados, conexão mecânica diferente ou sinal de saída distinto de 4...20 mA. A ficha disponível não identifica um modelo alternativo específico.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	SA5004	Identificação do produto; part number e SKU informados.
GTIN	4021179297721	Código de identificação comercial.
Marca	IFM	Fabricante indicado no anúncio.
Tipo de produto	Sensor de fluxo	Categoria funcional do equipamento.
Princípio de medida	Calorimétrico	Princípio de medição informado para o sensor.
Substâncias	Água; soluções de glicol; ar; óleos	Fluidos relacionados na ficha do produto.
Modo de operação	Relativo; completamente líquido; completamente gasoso; medição absoluta com recomendação de medição de referência; ajuste de fábrica relativo	Modos e observação de configuração informados pelo fabricante.
Informação sobre óleos	Baixa viscosidade: ≤ 40 mm²/s a 40 °C; alta viscosidade: > 40 mm²/s a 40 °C	Classificação de viscosidade dos óleos indicada na ficha.

Faixa de medição
Alcance de ajuste, líquido, absoluto	0,04...3 m/s	Faixa especificada para fluidos líquidos no modo absoluto.
Alcance de ajuste, líquido, relativo	0,04...6 m/s	Faixa especificada para fluidos líquidos no modo relativo.
Alcance de ajuste, gases, absoluto	2...100 m/s	Faixa especificada para fluidos gasosos no modo absoluto.
Alcance de ajuste, gases, relativo	2...200 m/s	Faixa especificada para fluidos gasosos no modo relativo.
Alcance de medição de temperatura	-20...90 °C	Faixa de temperatura do fluido indicada na ficha.
Ponto inicial do sinal analógico de temperatura	-20...76 °C	Intervalo informado para ajuste do ponto inicial.
Ponto final do sinal analógico de temperatura	4...100 °C	Intervalo informado para ajuste do ponto final.

Dados elétricos e alimentação
Tensão de operação	18...30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 100 mA	Limite informado para consumo de corrente.
Classe de proteção elétrica	III	Classe declarada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção indicada pelo fabricante.
Proteção contra sobrecarga	Sim	Recurso de proteção indicado na ficha.
Proteção contra curto-circuitos	Sim, por impulso	Versão de proteção especificada.
Compatibilidade eletromagnética	DIN EN 60947-5-9	Norma declarada para EMC.
Certificação UL	Número de aprovação I004; arquivo E174189	Identificadores UL informados na ficha.

Saídas analógicas
Quantidade de saídas analógicas	2	Número de saídas informado pelo fabricante.
Corrente da saída analógica	4...20 mA, escala ajustável	Sinal e possibilidade de ajuste declarados.
OUT1	Saída analógica para controle de temperatura	Função de saída especificada na ficha.
OUT2	Saída analógica para monitoramento da quantidade do fluxo volumétrico	Função de saída especificada na ficha.
Carga máxima	350 Ω	Carga máxima indicada para a saída.

Precisão e desvios
Precisão do controle de temperatura	± 0,3 / ± 1 K	Condições indicadas: água a 0,3...3 m/s / ar acima de 10 m/s, respectivamente.
Derivação de temperatura do controle	± 0,005 K/°C	Desvio especificado para o controle de temperatura.
Derivação de temperatura do fluxo	0,003 m/s x 1/K	Condição indicada: abaixo de 20 °C ou acima de 70 °C.
Precisão no modo relativo	± (7 % MW + 2 % MEW)	Condições: água a 20...70 °C, comprimento de entrada de 1,5 m e DN25, na área de sensibilidade maior.
Repetibilidade em modo absoluto	0,05 m/s	Condição: água, velocidade de fluxo de 0,05...3 m/s.
Repetibilidade em modo relativo	0,05 m/s	Condição: água, velocidade de fluxo de 0,05...3 m/s.
Resolução de temperatura	0,2 °C	Resolução indicada para a medição de temperatura.

Tempos de reação e inicialização
Tempo de resposta informado	0,5 s (T09); água e glicol: 0,8 s; ar: 7 s; óleo: 1,8 s	Valores apresentados na ficha, identificados como T09.
Tempo dinâmico de resposta T05/T09	1,5 s (T09)	Condição: água, velocidade de fluxo de 0,3...3 m/s.
Retardo de prontidão	10 s	Tempo de prontidão declarado para o sensor.

Conexões e montagem mecânica
Conexão de processo	M18 x 1,5, rosca interna	Conexão mecânica especificada.
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados	Conector elétrico indicado; atribuição dos pinos deve ser consultada no datasheet.
Dimensões do invólucro	Ø 34 mm; comprimento 142 mm	Dimensões gerais declaradas.
Invólucro	Cilíndrico	Formato construtivo informado.
Diâmetro da sonda	8 mm	Dimensão indicada para a sonda.
Comprimento da sonda	45 mm	Comprimento especificado.
Comprimento de instalação EL	45 mm	Comprimento de instalação informado.
Peso	281 g	Valor indicado no conjunto de atributos do produto.
Materiais	1.4404 (aço inoxidável/316L); 1.4310 (aço inoxidável/301); PBT-GF20; PBT-GF30	Materiais construtivos listados na ficha.
Materiais em contato com o fluido	1.4404 (aço inoxidável/316L); anel de vedação FKM	Materiais declarados para as partes em contato com o fluido.
Característica dos contatos	Contatos banhados a ouro	Característica especial indicada.

Condições ambientais e resistência
Temperatura ambiente	-40...80 °C	Faixa de temperatura ambiente de operação indicada.
Temperatura de armazenamento	-40...100 °C	Faixa de armazenamento declarada.
Grau de proteção	IP 65; IP 67	Graus declarados pelo fabricante; respeitar as condições de instalação e conexão.
Resistência à pressão	100 bar (10 MPa)	Limite de pressão indicado.
MAWP em aplicações segundo CRN	100 bar	Valor informado para aplicações segundo CRN.
Resistência a choques	DIN EN 60068-2-27, 50 g (11 ms)	Condição de ensaio indicada.
Resistência a vibrações	DIN EN 60068-2-6, 20 g (10...2000 Hz)	Condição de ensaio indicada.
Gradiente de temperatura	100 K/min	Gradiente declarado.
MTTF	180 anos	Valor informado na ficha; não representa período de garantia.

Display e parâmetros de operação
Display de unidades	6 LEDs verdes: %, m/s, l/min, m³/h, °C, 10³	Unidades e indicadores disponíveis no display.
Exibição de valores de medição	Display alfanumérico de 4 dígitos, vermelho/verde	Formato e cores declarados.
Possibilidades de ajuste	Seleção de substâncias; amortecimento; função Teach; display rotativo/desligável; unidade de medida padrão; cor do valor do processo	Parâmetros configuráveis informados pelo fabricante.

COMPATIBILIDADE

Comunicação

• Duas saídas analógicas; a corrente de saída é 4...20 mA, com escala ajustável. Não há protocolo de comunicação digital especificado na ficha.

Conexões

Elétrica Conector M12, codificação A, 4 contatos dourados. Alimentação de 18...30 V DC; consumo de corrente inferior a 100 mA. Consultar o datasheet para atribuição dos pinos e esquema de ligação.

Processo Rosca interna M18 x 1,5. Verificar correspondência da rosca e requisitos de vedação da instalação; não confundir essa conexão mecânica com o conector elétrico M12.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Instalação com fluido listado, conexão M18 x 1,5, alimentação 18...30 V DC e entrada de controle compatível com sinal 4...20 mA.	✓	As condições correspondem aos fluidos, conexão e características elétricas informados para o sensor.
Processo com pressão superior a 100 bar ou fluido acima de 90 °C ou abaixo de -20 °C.	✗	A condição excede os limites informados para resistência à pressão ou temperatura do fluido.
Equipamento de controle que requer protocolo digital como única interface de comunicação.	✗	A ficha informa saídas analógicas e não especifica protocolo digital.
Tubulação ou conexão de processo que não corresponda a M18 x 1,5, sem adaptador validado.	✗	A conexão de processo declarada é rosca interna M18 x 1,5; compatibilidade com outras roscas não está estabelecida.

INSTALAÇÃO

Como instalar o Sensor de fluxo IFM SA5004 para líquidos e gases, saída analógica, 100 bar

Confirme que o fluido, a temperatura de processo e a pressão estão dentro das especificações do sensor.
Verifique a correspondência da conexão de processo M18 x 1,5 e os requisitos mecânicos e de vedação da instalação.
Instale o sensor de acordo com as orientações do fabricante e com a geometria da tubulação; consulte o datasheet para os requisitos de montagem e posicionamento.
Conecte o conector elétrico M12 codificação A de 4 contatos conforme a atribuição de pinos do datasheet; não deduza o pinout apenas pelo tipo de conector.
Alimente o dispositivo com 18...30 V DC e verifique a compatibilidade da entrada de controle com as saídas analógicas de 4...20 mA e a carga máxima declarada.
Após o retardo de prontidão, configure o fluido, o modo de operação e os parâmetros necessários; confirme no display a leitura e a resposta analógica.

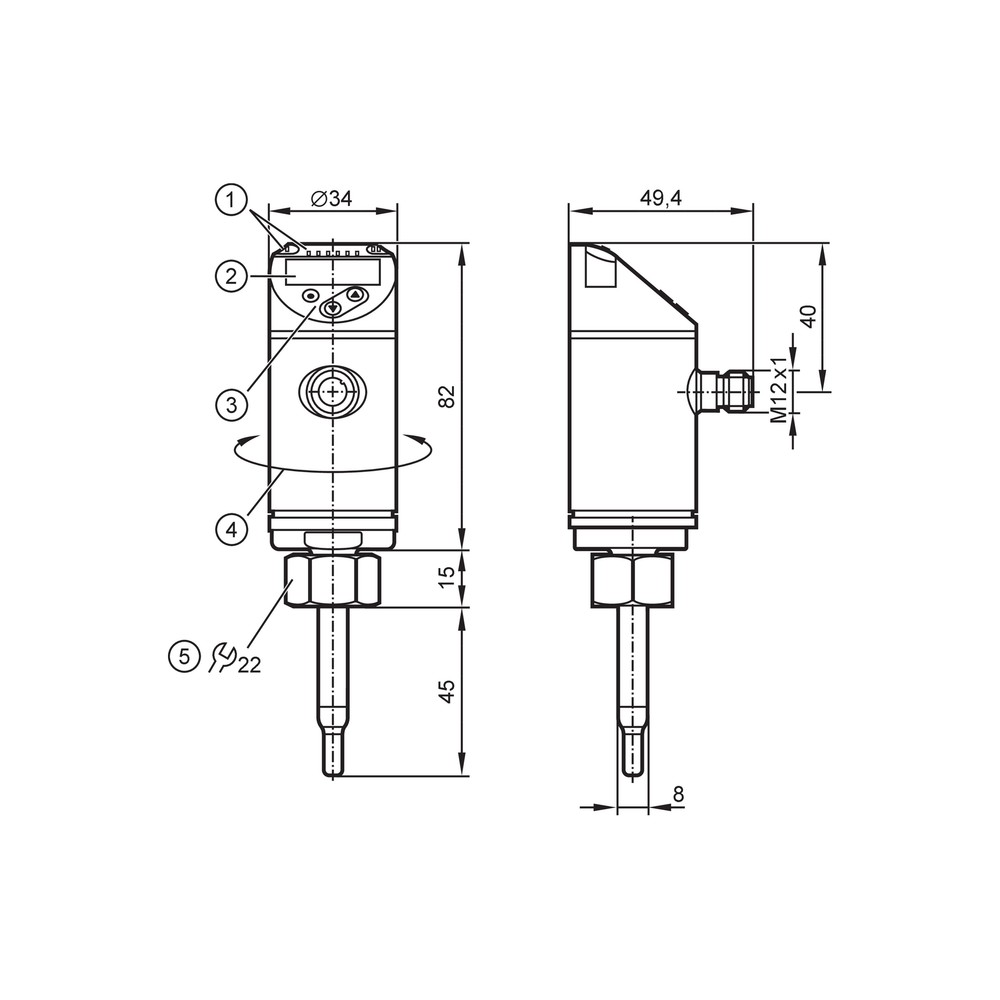

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O display não acende ou o sensor não inicia.	Alimentação ausente, fora da faixa de operação ou conexão M12 incorreta.	Verifique a presença e polaridade da alimentação e confirme se a tensão está entre 18 e 30 V DC; confira o pinout no datasheet.
A saída analógica não corresponde à leitura esperada pelo sistema de controle.	Configuração de escala ou função da saída divergente da entrada do controlador, ou carga acima do limite especificado.	Confirme a configuração de saída, a associação de OUT1/OUT2, a leitura de corrente no circuito e se a carga não excede 350 Ω.
A leitura de fluxo é instável ou diverge do processo observado.	Fluido selecionado ou modo de operação configurado de forma inadequada para a aplicação, ou condições de instalação diferentes das condições de referência de precisão.	Verifique a seleção do fluido, o modo relativo/absoluto, os parâmetros de amortecimento e as condições de referência especificadas para precisão.
A leitura de temperatura ou fluxo fica fora da faixa esperada.	Temperatura do fluido ou velocidade de fluxo fora da faixa de ajuste aplicável, ou processo fora dos limites declarados.	Compare temperatura e velocidade com as faixas de ajuste por tipo de fluido e confirme que a temperatura do fluido permanece entre -20 e 90 °C.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica IFM SA5004 em português (Datasheet) Desenho em escala do SA5004 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM SA5004 e para quem ele serve?

É um sensor de fluxo calorimétrico para monitorar água, soluções de glicol, ar e óleos. Serve a aplicações que utilizem as saídas analógicas e respeitem as condições de processo especificadas.

O que acompanha o SA5004?

A ficha informa o produto como uma peça, mas não especifica acessórios inclusos. Consulte o fornecedor para confirmar o conteúdo da embalagem.

O SA5004 funciona com qualquer protocolo industrial?

A ficha especifica duas saídas analógicas de 4...20 mA e não declara protocolos digitais. Verifique se o sistema de controle aceita esse tipo de sinal.

Posso instalar o SA5004 em uma conexão que não seja M18 x 1,5?

A conexão de processo especificada é M18 x 1,5 com rosca interna. A utilização de outra conexão depende de adaptador e validação mecânica que não estão especificados na ficha.

Serve para medir fluidos diferentes de água, glicol, ar e óleos?

A ficha relaciona água, soluções de glicol, ar e óleos como substâncias de aplicação. Para outro fluido, confirme a compatibilidade com a IFM antes de selecionar o sensor.

O SA5004 pode operar acima de 100 bar ou fora de -20...90 °C no fluido?

Não dentro dos limites declarados: a resistência à pressão informada é 100 bar e a faixa de temperatura do fluido é -20...90 °C. Uma aplicação além desses limites requer outro produto validado para as condições.

O display acende, mas o controlador não recebe sinal correto. O que verifico antes de trocar o sensor?

Verifique a configuração e a escala da saída analógica, a função atribuída a OUT1 e OUT2 e a carga do circuito. A ficha especifica 4...20 mA e carga máxima de 350 Ω.

A leitura de fluxo oscila; isso significa que o sensor está com defeito?

Não necessariamente. Confira a seleção do fluido, o modo de operação, o amortecimento e as condições de instalação, comparando-as com as condições de referência do fabricante antes de substituir o sensor.

É melhor comprar o sensor avulso ou um kit?

A ficha identifica o SA5004 como uma peça e não descreve um kit ou acessórios inclusos. Se a instalação exigir itens adicionais, confirme separadamente a especificação e a compatibilidade desses componentes.

Como faço a ligação elétrica do SA5004?

Use o conector M12 codificação A de 4 contatos e siga a atribuição de pinos do datasheet; a ficha resumida não informa o pinout. Respeite a alimentação de 18...30 V DC e a carga máxima da saída.

GLOSSÁRIO TÉCNICO

Princípio calorimétrico

Método de medição de fluxo identificado para o SA5004.

Sinal analógico 4...20 mA

Saída de corrente cujo intervalo pode ser ajustado para transmitir o valor de processo.

M18 x 1,5

Especificação da rosca interna da conexão mecânica de processo.

IP 65 / IP 67

Graus de proteção declarados para o invólucro; a instalação deve seguir as condições do fabricante.

MW e MEW

Abreviações usadas na expressão de precisão do modo relativo; consulte a definição do fabricante no datasheet para interpretar os valores na aplicação.
