Sensor de Fluxo IFM SA4310 - IO-Link e 50bar

Pré-visualizar: SA4310 IFM - Sensor de Fluxo IFM Monitoramento de Vazão IO-Link 50bar PNP/NPN

SA4310 IFM - Sensor de Fluxo IFM Monitoramento de Vazão IO-Link 50bar PNP/NPN

Imagem meramente ilustrativa

R$ 4.475,28

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SA4310
EAN: 4021179297714
NCM do produto: 90261019

Destaques do Produto Tipo de montagem...mais

Fechar menu

Saiba mais sobre: "SA4310 IFM - Sensor de Fluxo IFM Monitoramento de Vazão IO-Link 50bar PNP/NPN"

Destaques do Produto

Tipo de montagem

Adaptação de fixação Ø 8 mm

Interface

IO-Link 1.1

Tensão de operação

18-30 V DC

Conexão elétrica

M12, 4 pinos

Saídas

2 Digitais + 1 Analógica

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Fluxo Calorimétrico IFM SA4310 com IO-Link

O SA4310 é um sensor de fluxo calorimétrico desenvolvido pela IFM para monitoramento de vazão e temperatura. Ele é indicado para fluidos como água, soluções de glicol, ar e óleos em processos industriais. Destaca-se pela versatilidade com saídas PNP/NPN configuráveis, interface IO-Link 1.1 e resistência a pressões de até 50 bar.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	SA4310
Princípio de Medição	Calorimétrico
Resistência à Pressão	50 bar
Saídas	2 Digitais + 1 Analógica (4-20mA)
Interface	IO-Link 1.1
Proteção	IP65 / IP67
Conexão	M12

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas de refrigeração industrial com água ou glicol.
Monitoramento de vazão em linhas de ar comprimido limpo.
Processos que exigem integração via protocolo IO-Link 1.1.

⚠ Considere outro se precisa de:

Fluidos com alta concentração de sólidos em suspensão ou partículas abrasivas.
Sistemas de tubulação com pressão superior a 50 bar.
Ambientes com temperaturas de fluido fora da faixa de -4 a 212 °F.

APLICAÇÕES E USO

Monitoramento de vazão em sistemas de refrigeração industrial.
Controle de fluxo de fluidos refrigerantes (água/glicol).
Monitoramento de linhas de ar comprimido limpo.
Aplicações em sistemas de lubrificação automatizados.
Integração em arquiteturas de controle via IO-Link.

COMO ESCOLHER

Antes de comprar o Sensor de Fluxo Calorimétrico IFM SA4310 com IO-Link, verifique estes pontos:

Escolha este modelo se

Necessita de um sensor versátil com interface digital IO-Link para monitorar vazão de líquidos refrigerantes ou ar em sistemas com até 50 bar de pressão.

Busque outra opção se

O fluido apresentar alta viscosidade, presença de detritos sólidos ou se a pressão do sistema exceder 50 bar, condições nas quais este sensor calorimétrico pode apresentar imprecisão ou danos.

ESPECIFICAÇÕES TÉCNICAS

Área de aplicação
Princípio de medição	Calorimétrico	Método de detecção do fluxo
Fluidos compatíveis	Água, soluções de glicol, ar, óleos	Meios de operação

Dados elétricos
Tensão de operação	18-30 V DC	Faixa de alimentação
Consumo de corrente	< 100 mA	Consumo máximo
Classe de proteção	III	Segurança elétrica

Entradas/Saídas
Saída analógica	4-20 mA	Sinal configurável
Quantidade de saídas digitais	2	Saídas de comutação
Design elétrico	PNP/NPN	Configuração das saídas

Interfaces
Interface	IO-Link 1.1	Protocolo digital

Condições ambientais
Grau de proteção	IP65 / IP67	Proteção ambiental
Temperatura do fluido	-4 a 212 °F	Faixa de operação

Dados mecânicos
Resistência à pressão	50 bar	Limite de pressão
Materiais	Aço inox 1.4404, PBT-GF20, PBT-GF30	Construção mecânica
Conexão	M12	Conexão elétrica

COMPATIBILIDADE

Comunicação

• IO-Link 1.1

Conexões

Elétrica 1 x M12; codificação: A; Contatos: 4

Processo Adaptação de fixação Ø 8 mm

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Monitoramento de água em refrigeração	✓	Fluido compatível com princípio calorimétrico e faixa de pressão.
Alta pressão (> 50 bar)	✗	Excede o limite estrutural do sensor.
Ambiente externo (IP67)	✓	O grau de proteção atende a condições de umidade e poeira.

INSTALAÇÃO

Como instalar o Sensor de Fluxo Calorimétrico IFM SA4310 com IO-Link

Verifique a compatibilidade da tubulação com a fixação de Ø 8 mm.
Certifique-se de que a sonda de 200 mm esteja submersa no centro do fluxo.
Instale o sensor garantindo que não haja turbulência excessiva nas proximidades.
Conecte o cabo M12 de 4 pinos, respeitando a codificação A.
Verifique a vedação da conexão para manter o grau de proteção IP67.
Realize a configuração das saídas via display ou interface IO-Link.

Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Leitura de vazão inconsistente ou erro de medição.	Acúmulo de sujeira na ponta sensora.	Remova o sensor e limpe a sonda conforme instruções do manual.
Sensor sem sinal ou display desligado.	Falha na alimentação de 24V.	Verifique a tensão no conector M12 com multímetro.
Interrupção intermitente do sinal de saída.	Conexão elétrica frouxa.	Verifique o torque do conector M12 e integridade dos pinos.
Dano físico ou falha de leitura permanente.	Pressão de trabalho excedida.	Confirme se a pressão do sistema não excede 50 bar.

DOCUMENTAÇÃO TÉCNICA

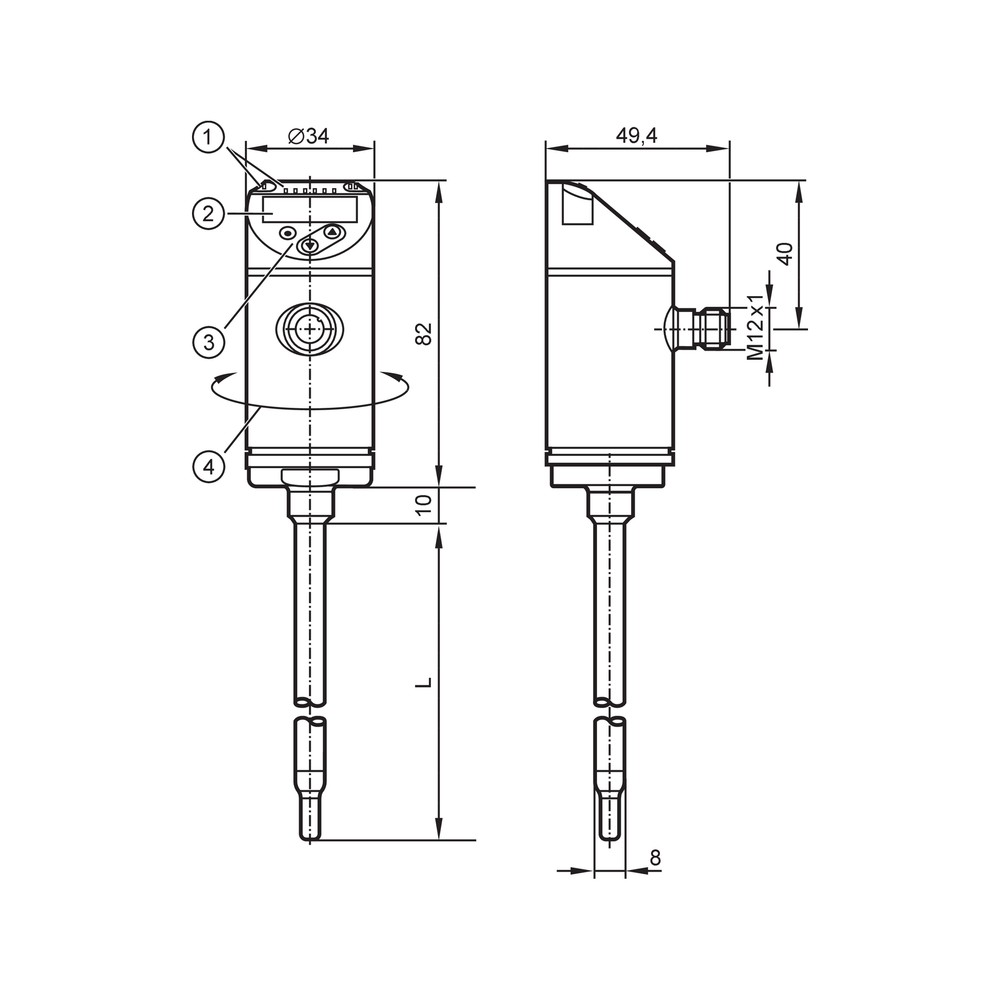

Datasheet Técnico SA4310 (Datasheet) Desenho Dimensional em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor de fluxo SA4310 da IFM?

O sensor SA4310 é um dispositivo calorimétrico projetado para monitoramento de vazão e temperatura em meios líquidos e gasosos, como água, soluções de glicol, ar e óleos, com saída IO-Link e saídas configuráveis.

O que acompanha o produto na embalagem?

O produto acompanha a unidade sensora com conexão M12 de 4 pinos. Acessórios adicionais de montagem ou cabos devem ser adquiridos separadamente conforme a necessidade da instalação.

O sensor pode ser utilizado em qualquer tipo de fluido?

Este sensor não é adequado para fluidos com alta abrasividade ou presença de sólidos em suspensão que possam obstruir a sonda de 200 mm ou danificar a ponta sensora.

Existe alguma limitação de pressão para este sensor?

O equipamento é projetado para resistir a pressões de até 50 bar. Ele não deve ser instalado em sistemas que superem essa pressão nominal de operação.

Como identificar uma falha na medição?

O sintoma de uma medição instável ou ausência de sinal pode indicar falha na alimentação ou obstrução da ponta sensora. Verifique a tensão de 18-30V DC e limpe a sonda conforme o manual.

O que verificar em caso de falha na comunicação?

Falhas de comunicação via IO-Link geralmente decorrem de cabeamento incorreto ou configuração de Mestre IO-Link. Verifique a continuidade do cabo M12 e a versão do protocolo IO-Link 1.1 no master.

Este sensor é equivalente a um sensor ultrassônico ou magnético?

O SA4310 utiliza princípio calorimétrico, ideal para vazão, enquanto sensores magnéticos ou ultrassônicos possuem outros princípios de medição. A escolha depende da precisão e do tipo de fluido exigido.

Vale a pena trocar um sensor analógico antigo pelo SA4310?

O SA4310 com IO-Link oferece integração digital avançada e saídas configuráveis, sendo uma evolução para monitoramento de processos em comparação a modelos puramente analógicos.

Quais cuidados tomar na instalação?

A instalação deve garantir que a sonda esteja totalmente submersa no fluxo, preferencialmente em trechos retos da tubulação para evitar turbulências. Utilize o torque adequado no conector M12 para garantir o grau de proteção IP65/IP67.

Qual a procedência deste sensor?

O produto possui garantia de procedência IFM, sendo faturado diretamente pelo fabricante. A assistência técnica e suporte são realizados através da Melhor Indústria.

GLOSSÁRIO TÉCNICO

Calorimétrico

Princípio de medição baseado no resfriamento de um elemento aquecido pelo fluxo do fluido (Ref.: Princípio de medição).

IO-Link

Protocolo de comunicação industrial digital que permite a configuração remota e diagnóstico do dispositivo (Ref.: Interface de comunicação).

IP67

Grau de proteção que indica total resistência à entrada de poeira e proteção contra imersão temporária em água (Ref.: Grau de proteção).

PNP/NPN

Tipos de configuração de saída de comutação que determinam a lógica elétrica do sinal (Ref.: Design elétrico).

1.4404

Aço inoxidável austenítico (316L) com alta resistência à corrosão, utilizado na carcaça (Ref.: Materiais de construção).
