Sensor de Fluxo IFM SA4300 - IO-Link e Precisão

Pré-visualizar: SA4300 IFM - Sensor Fluxo Calorimétrico Monitora vazão/temp IO-Link, -20/100°C, 50bar

SA4300 IFM - Sensor Fluxo Calorimétrico Monitora vazão/temp IO-Link, -20/100°C, 50bar

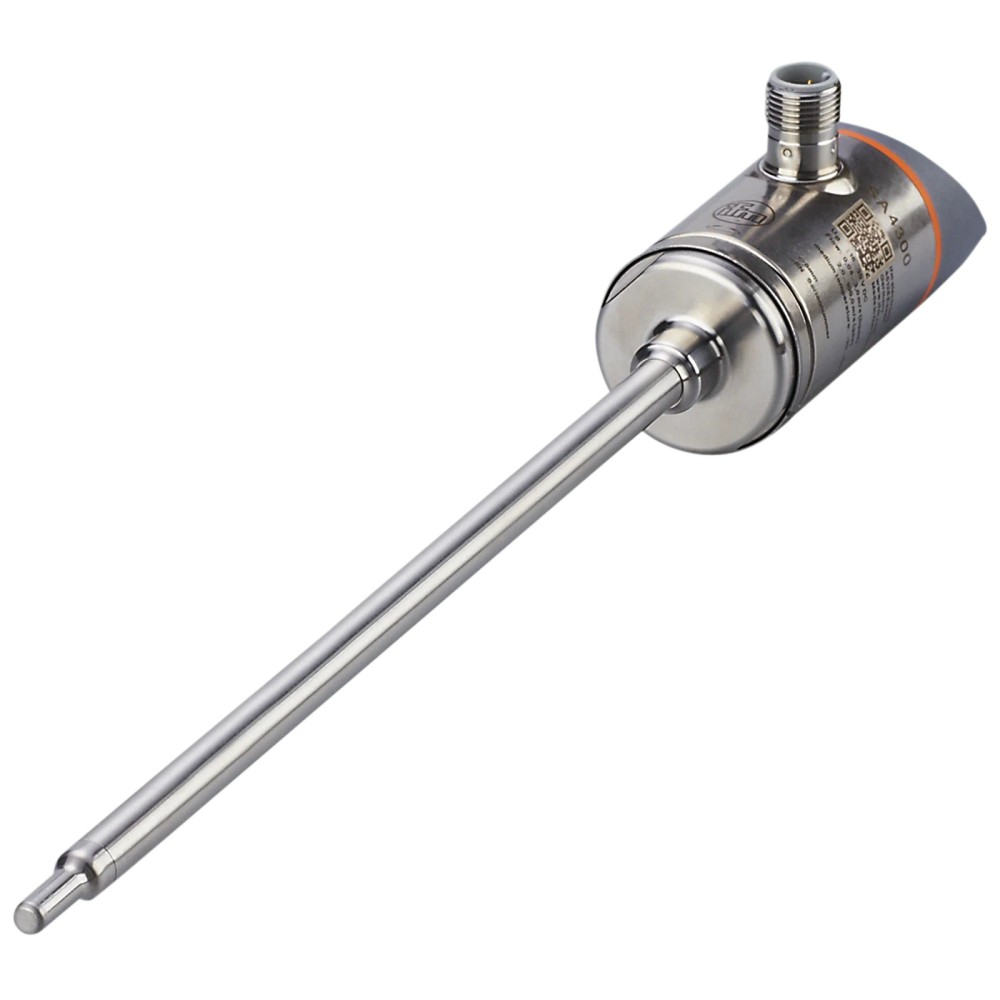

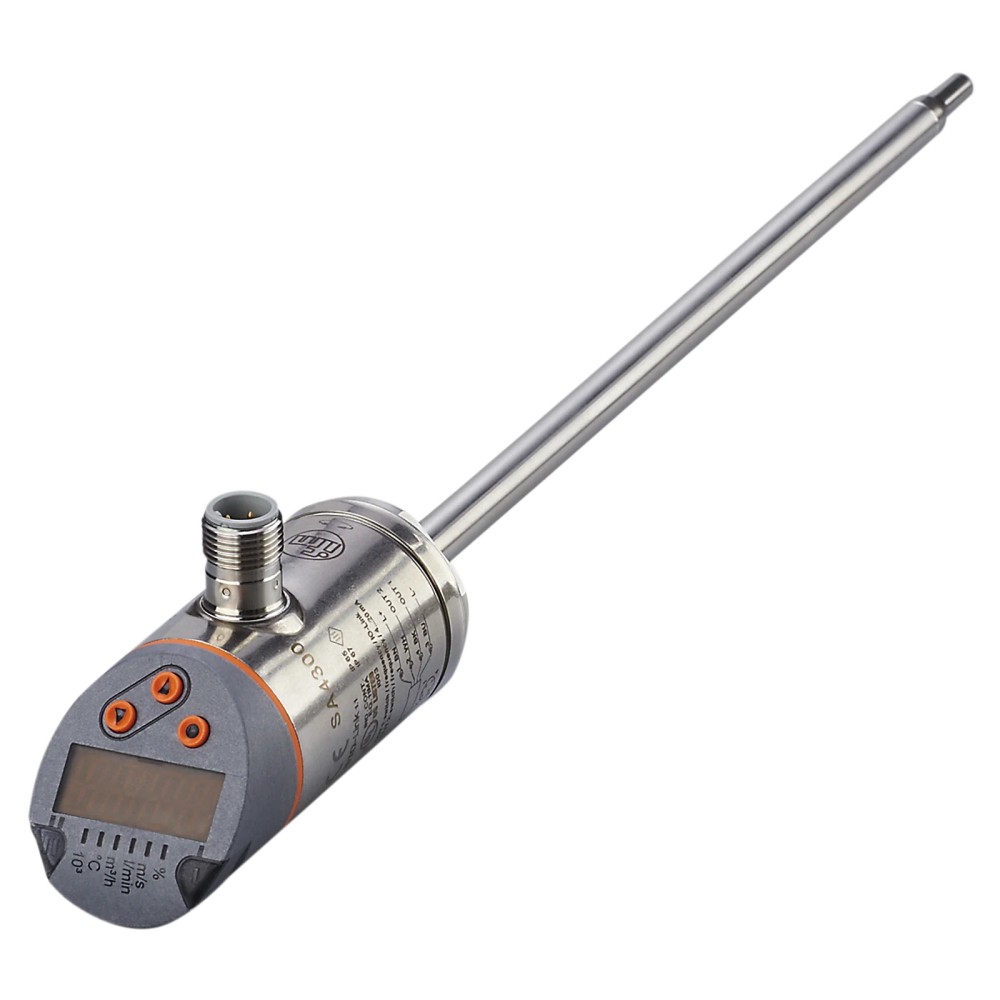

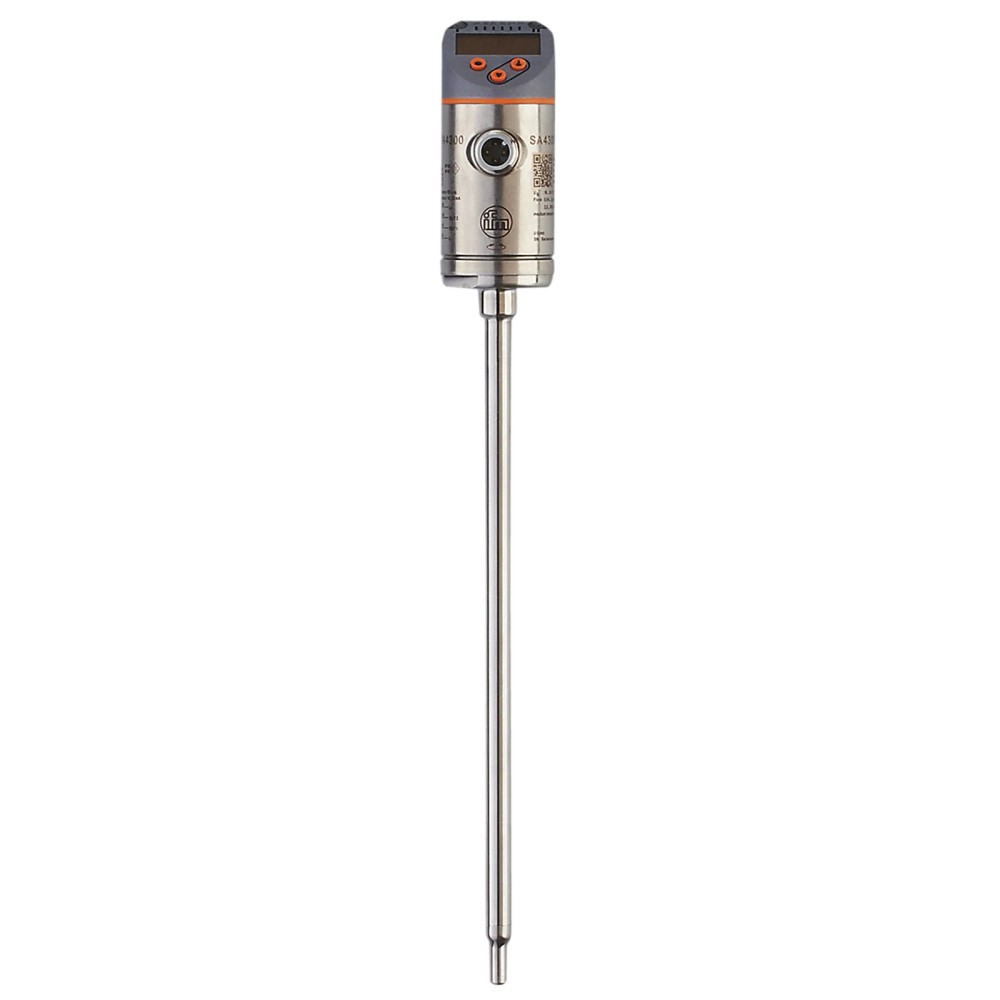

Imagem meramente ilustrativa

R$ 4.475,28

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SA4300
EAN: 4021179294140
NCM do produto: 90261019

Destaques do Produto Modelo SA4300...mais

Fechar menu

Saiba mais sobre: "SA4300 IFM - Sensor Fluxo Calorimétrico Monitora vazão/temp IO-Link, -20/100°C, 50bar"

Destaques do Produto

Modelo

SA4300

Princípio de medição

Calorimétrico

Temperatura do fluido

-20...100 °C

Pressão máxima especificada

50 bar

Fixação de processo

Ø 8 mm

Comunicação e sinais

IO-Link; sinais de comutação, analógico e frequência

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de fluxo calorimétrico IFM SA4300 com IO-Link, faixa de fluido de -20 a 100 °C e resistência à pressão de 50 bar

O IFM SA4300 é um sensor calorimétrico para monitorar fluxo volumétrico e medir a temperatura de meios líquidos e gasosos. Oferece saídas de comutação, analógica e de frequência, além de comunicação IO-Link. É especificado para fluidos entre -20 e 100 °C e pressão de até 50 bar; a conexão de processo é por adaptação de fixação de Ø 8 mm.

PRINCIPAIS ESPECIFICAÇÕES

Princípio de medição	Calorimétrico
Meios indicados na ficha	Água, soluções de glicol, ar e óleos
Temperatura do fluido	-20...100 °C
Resistência à pressão	50 bar / 5 MPa
Conexão de processo	Adaptação de fixação Ø 8 mm
Comprimento da sonda	200 mm
Tensão de operação	18...30 V DC
Saídas	2 digitais e 1 analógica; sinal de frequência também disponível
Interface de comunicação	IO-Link, revisão 1.1
Grau de proteção	IP65, IP67

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de fluxo volumétrico e medição de temperatura em meios líquidos ou gasosos compatíveis informados na ficha: água, soluções de glicol, ar e óleos.
Instalações cuja conexão de processo aceite adaptação de fixação de Ø 8 mm e cuja pressão não exceda 50 bar.
Aplicações com alimentação de 18...30 V DC e necessidade de sinais de comutação, analógico, frequência ou IO-Link.

⚠ Considere outro se precisa de:

Não selecionar para fluido fora da faixa especificada de -20...100 °C ou para pressão superior a 50 bar.
Não selecionar para instalação cuja conexão de processo não seja compatível com a adaptação de fixação de Ø 8 mm.
Não presumir adequação a qualquer óleo: a ficha distingue óleos de baixa viscosidade (≤ 40 mm²/s a 40 °C) e alta viscosidade (> 40 mm²/s a 40 °C); confirme as condições do processo no datasheet.

APLICAÇÕES E USO

Aplicação comprovada pela descrição do produto: monitoramento de fluxo volumétrico e medição de temperatura em meios líquidos e gasosos.
Meios indicados no cadastro: água, soluções de glicol, ar e óleos; a ficha também diferencia óleos por viscosidade em relação a 40 mm²/s a 40 °C.
Possibilidade de uso em sistemas de automação que aceitem IO-Link ou os sinais configurados de comutação, analógico e frequência; essa adequação depende das entradas do controlador e da configuração elétrica.
Limites a validar na instalação: fluido entre -20 e 100 °C, pressão de até 50 bar, alimentação de 18...30 V DC e conexão de processo por adaptação de fixação Ø 8 mm.

COMO ESCOLHER

Antes de comprar o Sensor de fluxo calorimétrico IFM SA4300 com IO-Link, faixa de fluido de -20 a 100 °C e resistência à pressão de 50 bar, verifique estes pontos:

Escolha o SA4300 quando

O processo exigir monitoramento calorimétrico de fluxo e temperatura, os meios estiverem entre os indicados na ficha, a temperatura do fluido ficar entre -20 e 100 °C e a pressão não ultrapassar 50 bar. Verifique também se a adaptação de fixação Ø 8 mm atende ao ponto de instalação.

Considere outra configuração quando

A instalação exigir faixa de temperatura, pressão, conexão de processo ou comportamento de saída diferente dos especificados para o SA4300. Compare os requisitos do processo e do sistema de controle com o datasheet antes de selecionar outro modelo; a ficha fornecida não identifica um modelo alternativo específico.

ESPECIFICAÇÕES TÉCNICAS

Identificação e princípio de medição
Fabricante	IFM / ifm electronic	Identificação do fabricante informada no anúncio e no cadastro do produto.
Modelo	SA4300	Código do modelo e part number do produto.
SKU	SA4300	Identificador comercial do item.
GTIN	4021179294140	Identificador global informado no anúncio.
Tipo de produto	Sensor de fluxo	Classificação do produto.
Princípio de medida	Calorimétrico	Método de medição indicado no cadastro técnico.
Função	Monitoramento de fluxo volumétrico e medição de temperatura	Descrição de função do sensor para meios líquidos e gasosos.

Área de aplicação e meios
Meios compatíveis informados	Água, soluções de glicol, ar e óleos	Meios listados no cadastro; confirme as condições específicas do processo.
Óleos de baixa viscosidade	≤ 40 mm²/s a 40 °C	Limite de viscosidade informado para essa categoria de óleo.
Óleos de alta viscosidade	> 40 mm²/s a 40 °C	Categoria indicada no cadastro; consulte o datasheet para avaliar condições de uso.

Faixa de medição e condições do processo
Temperatura do fluido	-20...100 °C	Faixa especificada para o meio em contato com o sensor.
Resistência à pressão	50 bar / 5 MPa	Limite informado para pressão do processo.

Dados elétricos
Tensão de operação	18...30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 100 mA	Valor máximo informado no cadastro técnico.
Classe de proteção elétrica	III	Classificação informada para o equipamento.
Corrente máxima de saída DC	250 mA	Limite especificado para a saída DC.
Carga máxima	350 Ω	Carga máxima informada no cadastro.
Proteção contra polaridade invertida	Sim	Proteção indicada na ficha.
Proteção contra sobrecarga	Sim	Proteção indicada na ficha.
Proteção contra curto-circuito	Sim, por impulso	Tipo de proteção especificado no cadastro.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo informado para a saída DC.

Saídas e sinais
Função elétrica	PNP/NPN	Tipo de saída informado; configuração depende da aplicação e dos ajustes do sensor.
Saídas digitais	2	Quantidade indicada no cadastro técnico.
Saídas analógicas	1	Quantidade indicada no cadastro técnico.
Saída analógica	4...20 mA, escala ajustável	Sinal analógico informado para o produto.
Saída de frequência	0...1000 Hz	Faixa de frequência informada.
Sinais disponíveis	Sinal de comutação, sinal analógico, sinal de frequência e IO-Link	Tipos de sinal informados como configuráveis no cadastro.

Interfaces
Interface de comunicação	IO-Link	Interface de comunicação digital especificada.
Revisão IO-Link	1.1	Revisão informada no cadastro.
Padrão SDCI	IEC 61131-9	Norma indicada para a interface IO-Link.
Modo de transferência	COM2, 38,4 kBaud	Taxa e modo de transferência informados.

Conexões
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados	Especificação do conector elétrico.
Conexão de processo	Adaptação de fixação Ø 8 mm	Interface mecânica para instalação no processo.

Dados mecânicos e materiais
Comprimento da sonda	200 mm	Comprimento da sonda informado no cadastro técnico.
Dimensão informada	Ø 8 mm / L = 292 mm	Dimensão indicada no cadastro; consulte o desenho dimensional para medidas e montagem.
Material em contato com o fluido	1.4404 (aço inoxidável 316L)	Material especificado para as partes em contato com o fluido.
Materiais do corpo	1.4404 (aço inoxidável 316L), PBT-GF20, PBT-GF30	Materiais listados no cadastro do produto.
Peso	345,5 g	Massa informada no conjunto de dados do produto.
Contatos	Banhados a ouro	Característica especial indicada no cadastro.

Condições ambientais e proteção
Grau de proteção	IP65, IP67	Graus informados no cadastro; condições de ensaio e instalação devem ser consultadas no datasheet.
Temperatura ambiente	-40...80 °C	Faixa de temperatura ambiente informada.
Temperatura de armazenamento	-40...100 °C	Faixa de armazenamento informada.
Retardo de prontidão	10 s	Tempo informado no cadastro técnico.

Displays e elementos de operação
Indicadores de unidade	6 LEDs verdes: %, m/s, l/min, m³/h, °C, 10³	Indicações de unidade listadas no cadastro.
Indicadores de estado de chaveamento	2 LEDs amarelos	Quantidade e cor dos indicadores informadas.
Exibição dos valores de medição	Exibição alfanumérica de 4 dígitos, vermelho/verde	Formato de indicação informado no cadastro.

Dados de identificação regulatória
Certificações e conformidades listadas	ACS, CE, CRN, cULus, DNV, EC 1935/2004, FCM CN, FCM JP, FDA, IO-Link, KTW/W270, Reg31, UKCA, UL	Relação reproduzida do cadastro do produto; confirme a aplicabilidade ao mercado e à instalação no documento oficial.
NCM	9026.10.19	Código fiscal informado no cadastro; não representa especificação de desempenho.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1, padrão IEC 61131-9; transmissão COM2 (38,4 kBaud).

• Saída de frequência especificada em 0...1000 Hz.

• Sinais de comutação e analógico configuráveis; a ficha informa PNP/NPN e saída analógica de 4...20 mA, com escala ajustável.

Conexões

Elétrica Conexão elétrica por 1 conector M12, codificação A, 4 contatos dourados. Alimentação de 18...30 V DC. Confirme a atribuição dos pinos e o esquema de ligação no datasheet do fabricante antes de energizar; a ficha fornecida não detalha a pinagem.

Processo Adaptação de fixação Ø 8 mm. Esta é a conexão mecânica de processo e não deve ser confundida com o conector elétrico M12.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema com alimentação de 18...30 V DC e entrada compatível com os sinais configurados do sensor	✓	A tensão de operação informada é 18...30 V DC; o sensor oferece saídas digitais, analógica e de frequência.
Rede de automação que utilize IO-Link	✓	A ficha especifica IO-Link, revisão 1.1, com transmissão COM2 a 38,4 kBaud.
Instalação com conexão de processo por adaptação de fixação Ø 8 mm	✓	A conexão de processo especificada para o produto é adaptação de fixação Ø 8 mm.
Processo com fluido entre -20 e 100 °C e pressão de até 50 bar	✓	Esses são os limites informados para temperatura do fluido e resistência à pressão; também é necessário confirmar a compatibilidade do meio.
Processo acima de 50 bar ou fora de -20...100 °C	✗	A condição ultrapassa os limites especificados na ficha do SA4300.
Sistema sem conector elétrico compatível com M12 codificação A, 4 contatos	✗	A conexão elétrica do sensor é 1 x M12, codificação A, com 4 contatos; a ficha não informa adaptador incluído.

INSTALAÇÃO

Como instalar o Sensor de fluxo calorimétrico IFM SA4300 com IO-Link, faixa de fluido de -20 a 100 °C e resistência à pressão de 50 bar

Confirme no datasheet a adequação do SA4300 ao meio, à faixa de temperatura do fluido e à pressão do processo.
Verifique se o ponto de montagem aceita a adaptação de fixação Ø 8 mm e consulte o desenho dimensional para as dimensões de instalação.
Instale a sonda na posição prevista para o processo, seguindo as orientações de montagem do fabricante; a ficha fornecida não especifica orientação ou torque.
Conecte o conector M12 codificação A, de 4 contatos, usando o pinout do datasheet; não determine a pinagem apenas pela codificação do conector.
Alimente o sensor dentro de 18...30 V DC e ligue a saída escolhida à entrada compatível do sistema de controle.
Configure os sinais ou a comunicação IO-Link conforme a arquitetura do sistema e valide as leituras e o estado das saídas durante o comissionamento.

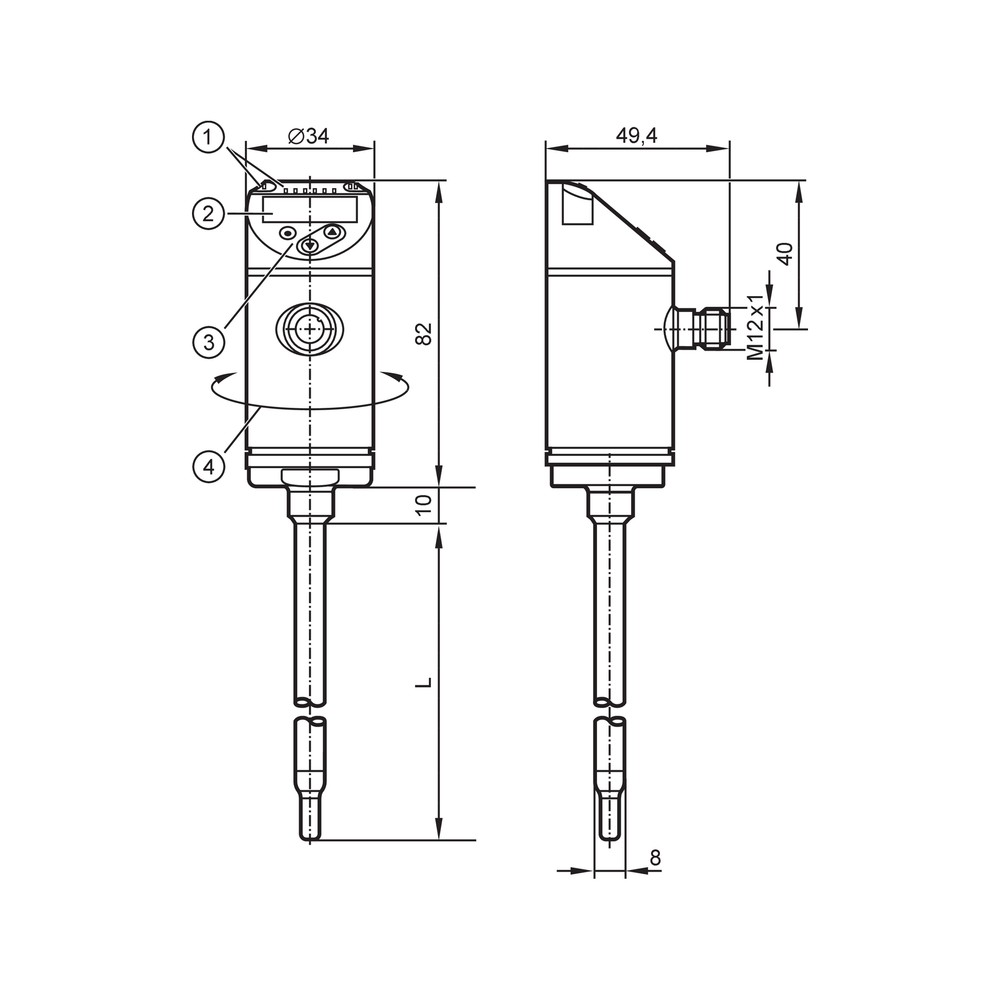

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comunica com o controlador via IO-Link.	Incompatibilidade de configuração da interface, do modo de transferência ou da conexão elétrica.	Confirme que o mestre aceita IO-Link revisão 1.1 e COM2 a 38,4 kBaud, verifique a alimentação e consulte o esquema de ligação do fabricante.
O valor analógico não corresponde à entrada do sistema.	A entrada do controlador pode não estar configurada para 4...20 mA ou a escala ajustável pode não corresponder à faixa esperada.	Confira o tipo de entrada, a configuração da escala no sensor e a carga do circuito, observando o limite de 350 Ω informado.
A saída de comutação não muda de estado conforme esperado.	Tipo PNP/NPN ou configuração de saída incompatível com a entrada conectada, ou condição de processo fora dos limites da aplicação.	Verifique a configuração PNP/NPN, o cabeamento e a alimentação; compare as condições do fluido e do processo com o datasheet.
A medição ou a indicação não aparece após a energização.	Alimentação fora da faixa especificada, ligação incorreta ou período de prontidão ainda em curso.	Meça a tensão de alimentação nos terminais e confirme 18...30 V DC; considere o retardo de prontidão de 10 s e revise a ligação conforme o fabricante.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM SA4300 (PT-BR) (Datasheet) Desenho em escala IFM SA4300 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM SA4300 e para que serve?

É um sensor calorimétrico de fluxo para monitorar fluxo volumétrico e medir temperatura em meios líquidos e gasosos. A ficha lista água, soluções de glicol, ar e óleos como meios compatíveis.

Ele funciona com IO-Link e quais sinais oferece?

Sim, a ficha especifica IO-Link revisão 1.1 e sinais de comutação, analógico e frequência. A saída analógica informada é 4...20 mA, e a saída de frequência é 0...1000 Hz.

O produto acompanha cabo, adaptador ou outros acessórios?

A ficha do anúncio não informa acessórios incluídos, portanto não é possível confirmar cabo, adaptador ou outros itens no fornecimento. Verifique a composição do pedido com o fornecedor.

Posso usar o SA4300 em um processo acima de 50 bar?

Não: a resistência à pressão especificada é 50 bar. Para pressão superior, selecione um sensor cuja especificação de pressão cubra a condição do processo.

Ele serve para fluidos abaixo de -20 °C ou acima de 100 °C?

A faixa informada para o fluido é de -20 a 100 °C. A ficha não sustenta o uso fora desses limites.

O sensor não está se comunicando por IO-Link; o que verifico antes de trocar?

Confira se o mestre e a configuração correspondem a IO-Link revisão 1.1 e COM2 a 38,4 kBaud. Verifique também a alimentação e o cabeamento conforme o datasheet.

A leitura de 4...20 mA está incorreta; qual pode ser a causa?

Verifique se a entrada do controlador está configurada para corrente e se a escala ajustável do sensor corresponde à faixa esperada. Confira também a carga do circuito, limitada a 350 Ω conforme a ficha.

Devo comprar este modelo ou um sensor de outra tecnologia?

Escolha o SA4300 quando a medição calorimétrica, os meios e os limites de processo especificados atenderem à aplicação. Se o princípio de medição, a faixa de temperatura, a pressão ou a conexão exigidos forem diferentes, compare outro modelo com o datasheet correspondente.

O que preciso conferir na instalação elétrica e mecânica?

Confirme a adaptação de fixação Ø 8 mm para o processo e o conector elétrico M12 codificação A, de 4 contatos. Consulte o desenho dimensional e o esquema do fabricante para montagem e pinagem.

Como identifico se o sensor está pronto após ligar?

Considere o retardo de prontidão de 10 s informado na ficha e observe o display e os indicadores de estado. Se a indicação não surgir, confira primeiro alimentação e ligação conforme o datasheet.

GLOSSÁRIO TÉCNICO

Princípio calorimétrico

Método de medição indicado para monitorar o fluxo por meio de um sensor calorimétrico.

IO-Link

Interface de comunicação digital especificada para troca de dados entre o sensor e um mestre compatível.

PNP/NPN

Tipos de saída de comutação indicados para conexão a entradas compatíveis do sistema de controle.

Saída analógica 4...20 mA

Sinal de corrente analógico com escala ajustável, para transmissão de valores ao sistema de controle.

Adaptação de fixação

Interface mecânica indicada para fixar o sensor ao processo; deve corresponder ao ponto de montagem.
