Sensor de Fluxo IFM SA4120 - Alta Precisão IO-Link

Pré-visualizar: SA4120 IFM - Sensor de Fluxo IFM para Ar e Gases IO-Link 50bar

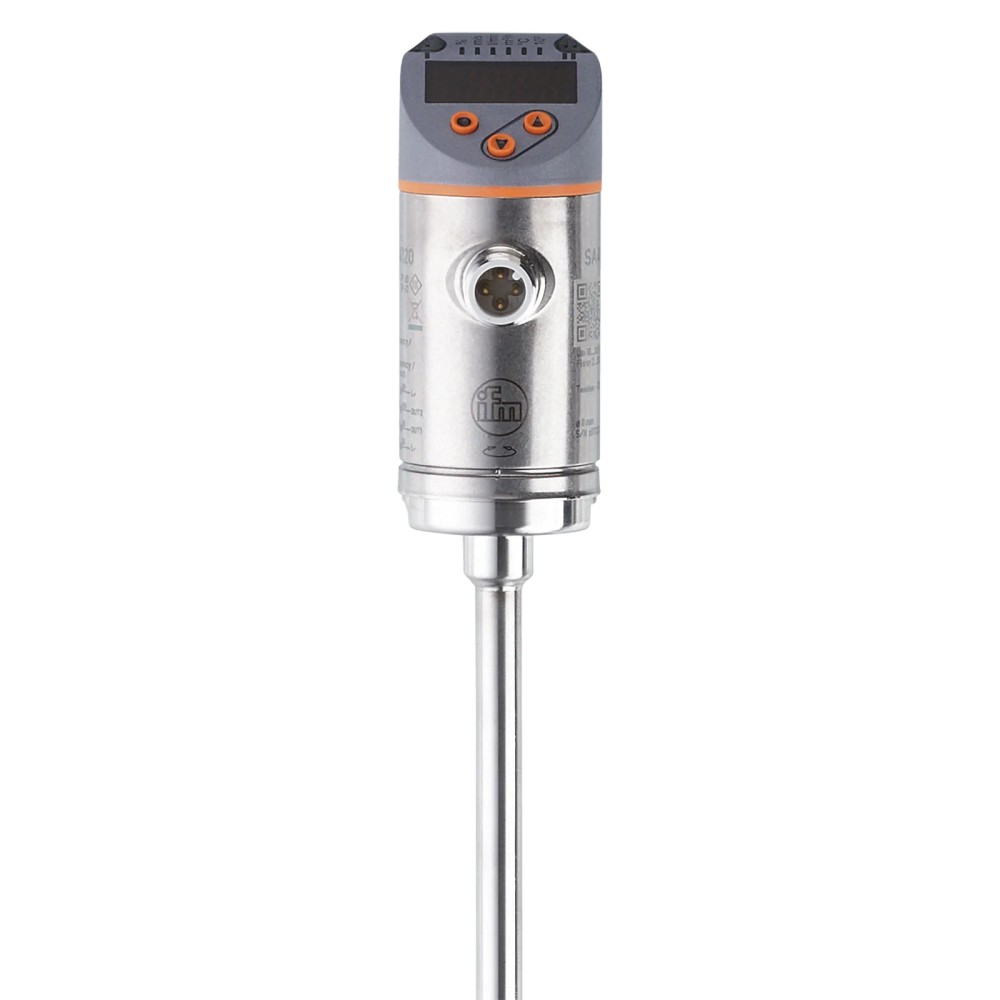

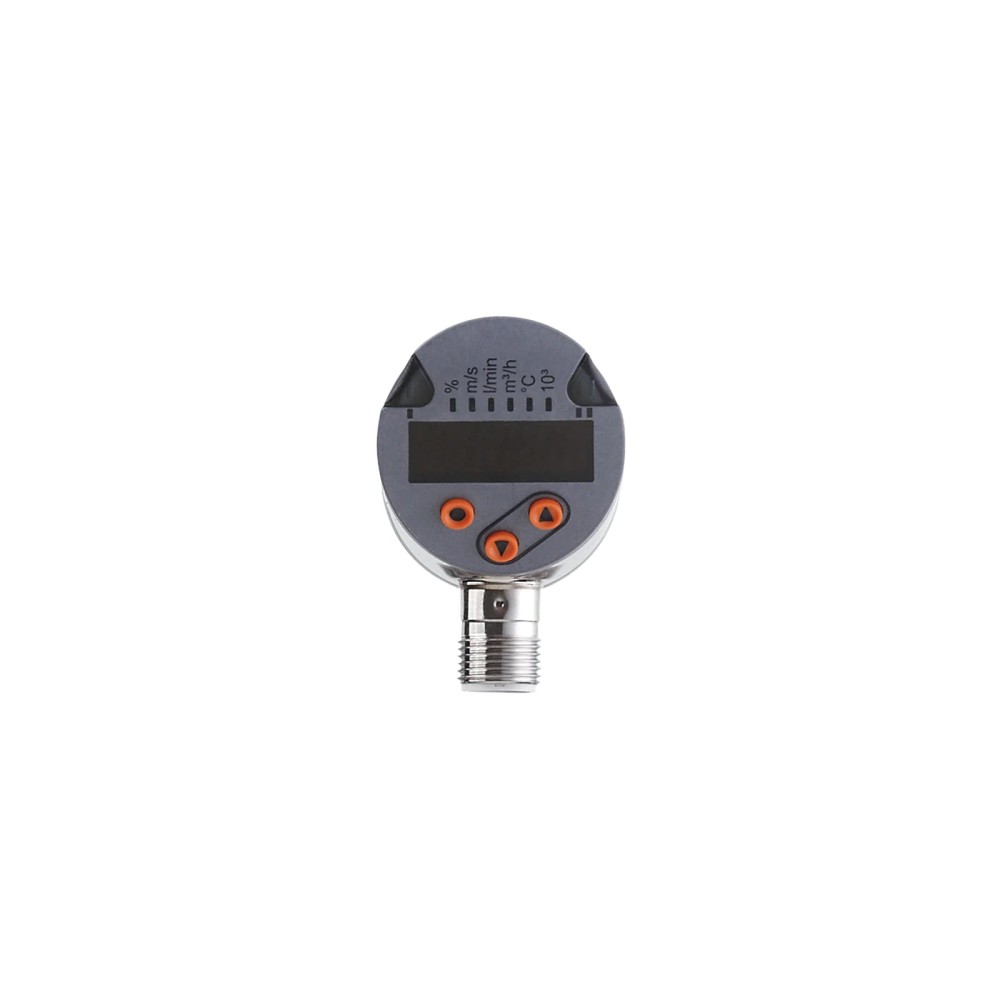

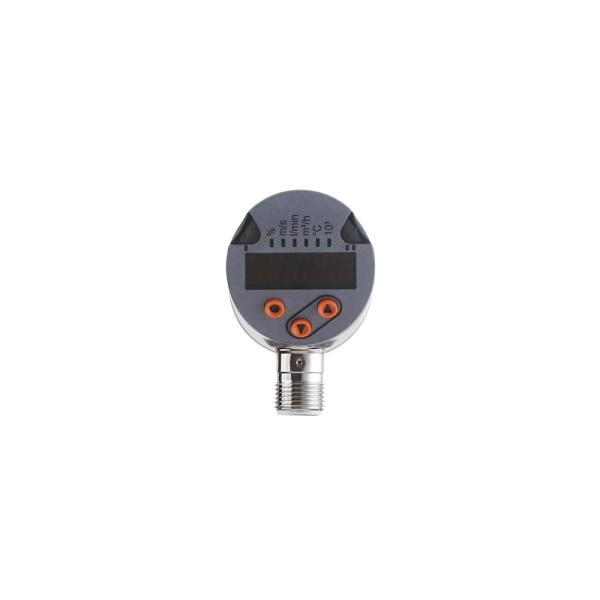

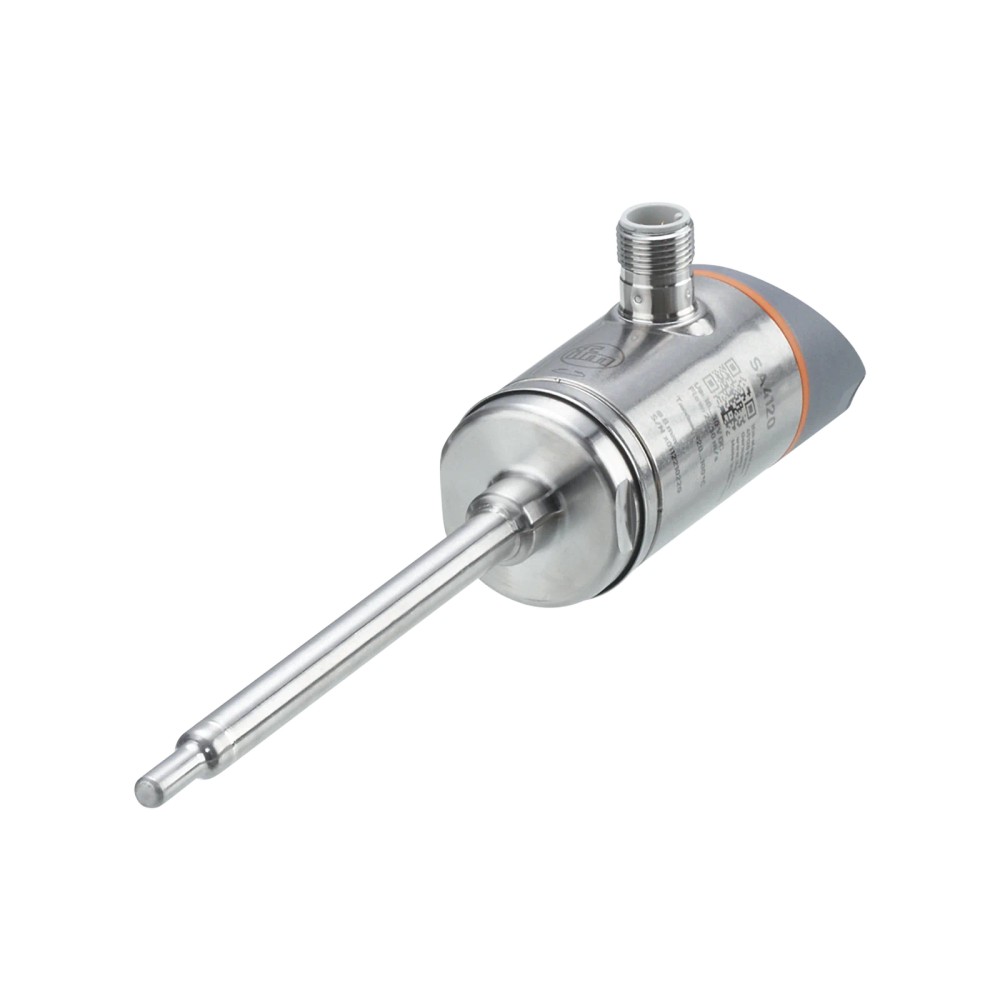

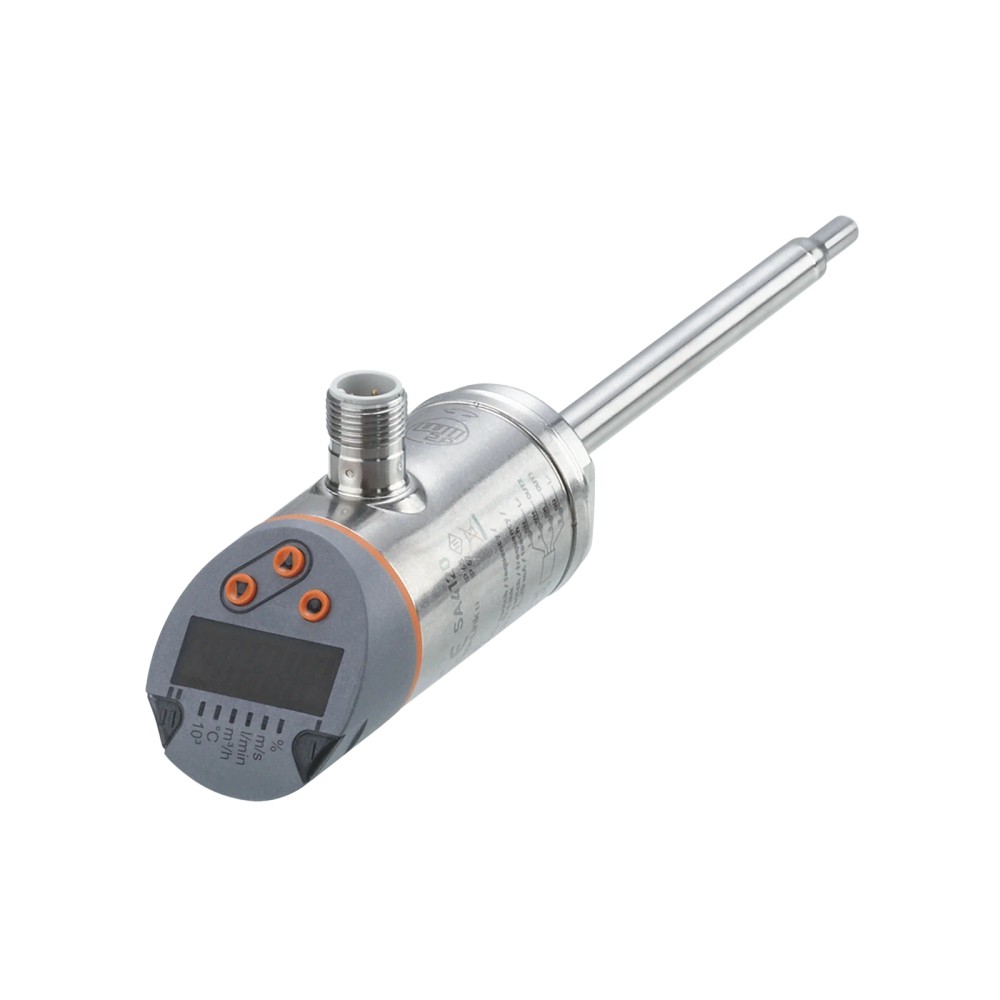

SA4120 IFM - Sensor de Fluxo IFM para Ar e Gases IO-Link 50bar

Imagem meramente ilustrativa

R$ 4.497,96

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SA4120
EAN: 4021179325165
NCM do produto: 90261019

Destaques do Produto Fluido Ar ou fluido...mais

Fechar menu

Saiba mais sobre: "SA4120 IFM - Sensor de Fluxo IFM para Ar e Gases IO-Link 50bar"

Destaques do Produto

Fluido

Ar ou fluido gasoso

Princípio de medição

Calorimétrico

Conexão de processo

Adaptação de fixação Ø 8 mm

Temperatura do fluido

-20...100 °C

Pressão máxima informada

50 bar / 5 MPa

Interface

IO-Link 1.1 e modo SIO

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Fluxo Calorimétrico IFM SA4120 para Ar e Gases, IO-Link, 50 bar

O IFM SA4120 é um sensor de fluxo calorimétrico destinado à medição de ar e fluidos gasosos. Fornece saídas de comutação e sinais analógico, de frequência e IO-Link, configuráveis conforme a aplicação. Opera com temperatura do fluido de -20 a 100 °C e resistência à pressão de 50 bar. A conexão de processo utiliza adaptação de fixação de Ø 8 mm.

PRINCIPAIS ESPECIFICAÇÕES

Produto	Sensor de fluxo calorimétrico para ar e fluidos gasosos
Modelo / SKU	SA4120
Marca	IFM
Princípio de medição	Calorimétrico
Fluido indicado	Ar; fluidos gasosos
Faixa de ajuste relativo	0,6...60 m/s
Temperatura do fluido	-20...100 °C
Resistência à pressão	50 bar / 5 MPa
Comunicação	IO-Link 1.1; modo SIO
Conexão de processo	Adaptação de fixação Ø 8 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de fluxo de ar ou gases em instalações com ponto de montagem compatível com adaptação Ø 8 mm.
Aplicações que utilizem sinais configuráveis de comutação, corrente analógica, frequência ou IO-Link.
Instalações em que temperatura do fluido e pressão estejam dentro dos limites especificados.

⚠ Considere outro se precisa de:

Aplicações com líquidos: a ficha especifica ar e fluidos gasosos, não líquidos.
Aplicações com temperatura do fluido abaixo de -20 °C ou acima de 100 °C.
Aplicações com pressão acima de 50 bar / 5 MPa.
Instalações cujo ponto de montagem não aceite adaptação de fixação Ø 8 mm.

APLICAÇÕES E USO

Uso documentado: monitoramento de fluxo de ar e fluidos gasosos por princípio calorimétrico, respeitando a faixa de temperatura do fluido e a resistência à pressão declaradas.
Integração possível com sistema de automação que disponha de master IO-Link classe A compatível com IO-Link 1.1; validar a configuração do master e os dados de processo no datasheet.
Uso possível em controle por saída de comutação, corrente analógica ou frequência, após parametrização dos sinais e confirmação de que as faixas de ajuste atendem ao processo.
A ficha indica montagem recomendada para tubo de diâmetro 15...400 mm. Confirmar geometria, posição e condições de montagem no documento dimensional e na documentação do fabricante.
A ficha especifica ar e fluidos gasosos; não extrapolar a aplicação para líquidos. Também não exceder 50 bar nem a faixa de temperatura do fluido.

COMO ESCOLHER

Antes de comprar o Sensor de Fluxo Calorimétrico IFM SA4120 para Ar e Gases, IO-Link, 50 bar, verifique estes pontos:

Escolha o SA4120 quando

A medição for de ar ou fluido gasoso, o processo aceitar princípio calorimétrico e adaptação de fixação Ø 8 mm, e as condições estiverem dentro de -20...100 °C e até 50 bar. A ficha apresenta ajuste relativo de fluxo gasoso de 0,6...60 m/s.

Avalie outra configuração quando

O fluido for líquido, a temperatura ou pressão exceder os limites informados, ou o ponto de montagem não for compatível com Ø 8 mm. Para requisitos de medição ou conexão diferentes, compare a ficha técnica de outro modelo IFM; não há alternativa específica identificada nesta ficha.

ESPECIFICAÇÕES TÉCNICAS

Identificação e classificação
Tipo de produto	Sensor de fluxo	Classificação informada para o modelo SA4120.
Modelo / SKU / Part number	SA4120	Identificadores do produto.
GTIN	4021179325165	Identificador comercial informado.
Marca	IFM	Fabricante indicado no anúncio.
Princípio de medição	Calorimétrico	Princípio de medição declarado.
Perfil IO-Link	Smart Sensor – SSP 0 Generic Profiled Sensor	Perfil informado para comunicação IO-Link.
Identificadores de dispositivo suportados	ModE = REL: 1237; ModE = ABS: 1238	Device IDs indicados conforme modo de operação.

Área de aplicação e processo
Substância / fluido	Ar; fluidos gasosos	Fluidos identificados na ficha; não há indicação de líquidos.
Modo de operação	Relativo; completamente gasoso. Modo absoluto: medição de referência recomendada; ajuste de fábrica relativo.	Condições e modos de medição declarados pelo fabricante.
Temperatura do fluido	-20...100 °C	Faixa de medição/operacional indicada para o fluido.
Resistência à pressão	50 bar / 5 MPa	Limite de pressão informado.
MAWP em aplicações segundo CRN	50 bar / 5 MPa	Valor declarado para aplicações segundo CRN.

Faixa de medição e ajustes de fluxo
Alcance de ajuste de fluidos gasosos, modo relativo	0,6...60 m/s	Faixa de ajuste declarada para modo relativo.
Alcance de ajuste de fluidos gasosos, modo absoluto	0,6...30 m/s	Faixa de ajuste declarada para modo absoluto.
Sensibilidade máxima	0,6...30 m/s	Faixa indicada na ficha para sensibilidade máxima.
Escala do display	0...36 m/s	Intervalo de indicação informado para o display.
Resolução de fluxo	0,2 m/s	Resolução indicada nos dados do produto.
Ponto de comutação SP	2...30 m/s	Faixa de ajuste do ponto de comutação.
Ponto de comutação e retorno rP	0,6...28,6 m/s	Faixa de ajuste indicada para o ponto de retorno.
Ponto inicial do sinal analógico ASP	0...24 m/s	Faixa de parametrização do início do sinal analógico.
Ponto final do sinal analógico AEP	6...30 m/s	Faixa de parametrização do fim do sinal analógico.
Ponto final de frequência FEP	6,6...30 m/s	Faixa de parametrização do ponto final de frequência.
Frequência no ponto final FRP	100...1000 Hz	Faixa declarada para a frequência no ponto final.

Precisão e desvios
Precisão em modo relativo para fluidos gasosos	± (10 % MW + 2 % MEW)	Precisão declarada no modo relativo; MW e MEW conforme terminologia do fabricante.
Repetibilidade em modo relativo	± (3 % MW + 0,6 % MEW)	Repetibilidade declarada para fluidos gasosos em modo relativo.
Repetibilidade em modo absoluto	± (3 % MW + 0,6 % MEW)	Repetibilidade declarada para fluidos gasosos em modo absoluto.
Precisão de temperatura	± 2 / + 8 K	Valor de precisão informado para controle de temperatura; consultar datasheet para interpretação completa da notação.
Resolução de temperatura	0,2 °C	Resolução declarada para a medição de temperatura.
Derivação de temperatura	± 0,005 K/°C	Derivação de temperatura especificada pelo fabricante.

Entradas, saídas e sinais
Função elétrica	PNP/NPN	Função de saída indicada na ficha.
Sinais configuráveis	Sinal de comutação; sinal analógico; sinal de frequência; IO-Link	Tipos de sinal indicados como configuráveis.
Saídas digitais	2	Quantidade informada de saídas digitais.
Saídas analógicas	1	Quantidade informada de saídas analógicas.
Corrente da saída analógica	4...20 mA, escala ajustável	Tipo e faixa de corrente declarados.
Frequência da saída	0...1000 Hz	Faixa da saída de frequência.
Carga máxima	350 Ω	Carga máxima informada.
Corrente máxima constante da saída de comutação DC	250 mA	Limite de corrente constante declarado para saída de comutação DC.
Queda de tensão máxima da saída de comutação DC	2,5 V	Valor máximo especificado.
Dados de processo binários	2	Quantidade indicada na ficha.
Dados de processo analógicos	2	Quantidade indicada na ficha.
Modo SIO	Sim	Operação SIO declarada como disponível.
Proteção contra sobrecarga	Sim	Recurso informado para as saídas.
Proteção contra curto-circuitos	Sim; por impulso	Tipo de proteção informado.
Proteção contra inversão de polaridade	Sim	Proteção elétrica declarada.

Alimentação e conexão elétrica
Tensão de operação	18...30 V DC, para SELV/PELV	Faixa de alimentação indicada.
Consumo de corrente	< 100 mA	Consumo máximo conforme ficha.
Classe de proteção elétrica	III	Classe de proteção declarada.
Conexão elétrica	1 x M12, codificação A, 4 contatos banhados a ouro	Conector e contatos informados; consultar datasheet para atribuição de pinos.
Classe de master port exigida	A	Requisito para conexão IO-Link indicado pelo fabricante.

Interface e comunicação
Interface de comunicação	IO-Link	Interface digital declarada.
Revisão IO-Link	1.1	Revisão informada.
Padrão SDCI	IEC 61131-9	Norma de comunicação indicada.
Tipo de transferência	COM2, 38,4 kBaud	Taxa e modo de transferência informados.
Tempo mínimo do ciclo do processo	3 ms	Tempo mínimo declarado para ciclo de processo.

Tempos de resposta e inicialização
Tempo de resposta	7 s	Tempo de resposta informado na ficha.
Tempo dinâmico T05/T09	30 s (T09), com velocidade do fluxo ≥ 10 m/s	Condição de velocidade especificada para o tempo dinâmico.
Retardo de prontidão	10 s	Tempo de prontidão informado.

Display e elementos de operação
Display de valores de medição	Exibição alfanumérica, vermelho/verde, 4 dígitos	Formato de indicação declarado.
Unidades no display	6 x LED, verde: %, m/s, l/min, m³/h, °C, 10³	Unidades e indicadores descritos na ficha.
Indicadores de estado de comutação	2 x LED, amarelo	Indicadores visuais de estado informados.
Possibilidades de ajuste	Histerese/janela; abertura/fechamento; lógica de comutação; saída de corrente/frequência; seleção de substâncias; amortecimento; função Teach; display rotativo/desligável; unidade padrão; cor do valor do processo	Parâmetros configuráveis conforme ficha do produto.

Conexão de processo e montagem
Conexão de processo	Adaptação de fixação Ø 8 mm	Dimensão de adaptação indicada para instalação mecânica.
Diâmetro de tubo recomendado para montagem	15...400 mm	Intervalo indicado na ficha como recomendado para montagem.
Comprimento da sonda	100 mm	Comprimento L declarado.
Dimensões	Ø 8 mm; L = 192 mm	Dimensão geral listada nos dados do produto; confirmar desenho dimensional para montagem.
Invólucro	Cilíndrico	Formato informado.
Materiais	1.4404 (aço inoxidável/316L); PBT-GF20; PBT-GF30	Materiais indicados na ficha; o material em contato com o fluido é 1.4404 (316L).
Materiais em contato com o fluido	1.4404 (aço inoxidável/316L)	Material especificado para contato com o fluido.
Peso	243,9 g	Massa declarada no conjunto de atributos.

Condições ambientais e resistência
Grau de proteção	IP 65; IP 67	Graus de proteção declarados; dependem da instalação correta do conector.
Temperatura de armazenamento	-40...100 °C	Faixa de armazenamento informada.
Resistência a choques	DIN EN 60068-2-27; 50 g (11 ms)	Ensaio e condição declarados.
Resistência a vibrações	DIN EN 60068-2-6; 5 g (10...2000 Hz)	Ensaio e faixa de frequência declarados.
Compatibilidade eletromagnética	DIN EN 60947-5-9	Norma EMC listada na ficha.
Certificações	UL I017; arquivo UL E174189	Referências UL informadas nos dados do produto.
MTTF	131 anos	Valor MTTF declarado pelo fabricante; não representa garantia de vida útil individual.

Dados de compra e fornecimento
Quantidade por embalagem	1 peça	Quantidade indicada nos atributos do catálogo.

COMPATIBILIDADE

Comunicação

• IO-Link 1.1, padrão SDCI IEC 61131-9, transferência COM2 a 38,4 kBaud; requer classe A de master port.

• Modo SIO disponível.

• Perfil IO-Link: Smart Sensor – SSP 0 Generic Profiled Sensor; dados de processo binários e analógicos informados na ficha.

Conexões

Elétrica Conector elétrico M12, codificação A, 4 contatos banhados a ouro. Alimentação de 18...30 V DC para SELV/PELV; saída elétrica PNP/NPN. Corrente de saída analógica 4...20 mA, com escala ajustável. Verificar pinagem e ligação no datasheet antes de energizar.

Processo Adaptação de fixação Ø 8 mm. A ficha indica montagem recomendada para tubo de diâmetro 15...400 mm. Essa informação descreve montagem mecânica e não substitui a verificação das dimensões e condições de instalação no desenho do fabricante.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Medição de ar ou fluido gasoso, com conexão de processo Ø 8 mm e condições dentro dos limites declarados.	✓	Corresponde aos fluidos e à conexão de processo indicados na ficha.
Integração com master IO-Link classe A compatível com IO-Link 1.1.	✓	A ficha especifica IO-Link 1.1 e classe A de master port exigida.
Operação em modo SIO usando saída de comutação PNP/NPN.	✓	A ficha informa modo SIO e função elétrica PNP/NPN; confirme a configuração da saída e a ligação no datasheet.
Medição de líquido.	✗	A ficha identifica ar e fluidos gasosos como substâncias compatíveis; não declara uso com líquidos.
Processo acima de 50 bar ou fora da faixa de temperatura do fluido de -20...100 °C.	✗	Essas condições excedem os limites especificados para pressão ou temperatura.

INSTALAÇÃO

Como instalar o Sensor de Fluxo Calorimétrico IFM SA4120 para Ar e Gases, IO-Link, 50 bar

Confirme que o fluido é ar ou gasoso e que temperatura e pressão do processo estão dentro dos limites da ficha.
Verifique no desenho dimensional o espaço disponível, o comprimento da sonda e a adaptação de fixação Ø 8 mm.
Instale o sensor no ponto de medição previsto, respeitando a geometria e as condições indicadas pelo fabricante para o tubo.
Conecte o M12 codificação A de 4 contatos ao circuito ou master compatível; consulte o datasheet para a pinagem antes de energizar.
Alimente com 18...30 V DC em circuito SELV/PELV e configure o sinal requerido: comutação, 4...20 mA, frequência, IO-Link ou SIO, conforme a instalação.
Após o tempo de prontidão informado, valide a leitura, o estado das saídas e os parâmetros no display ou por IO-Link antes de liberar o processo.

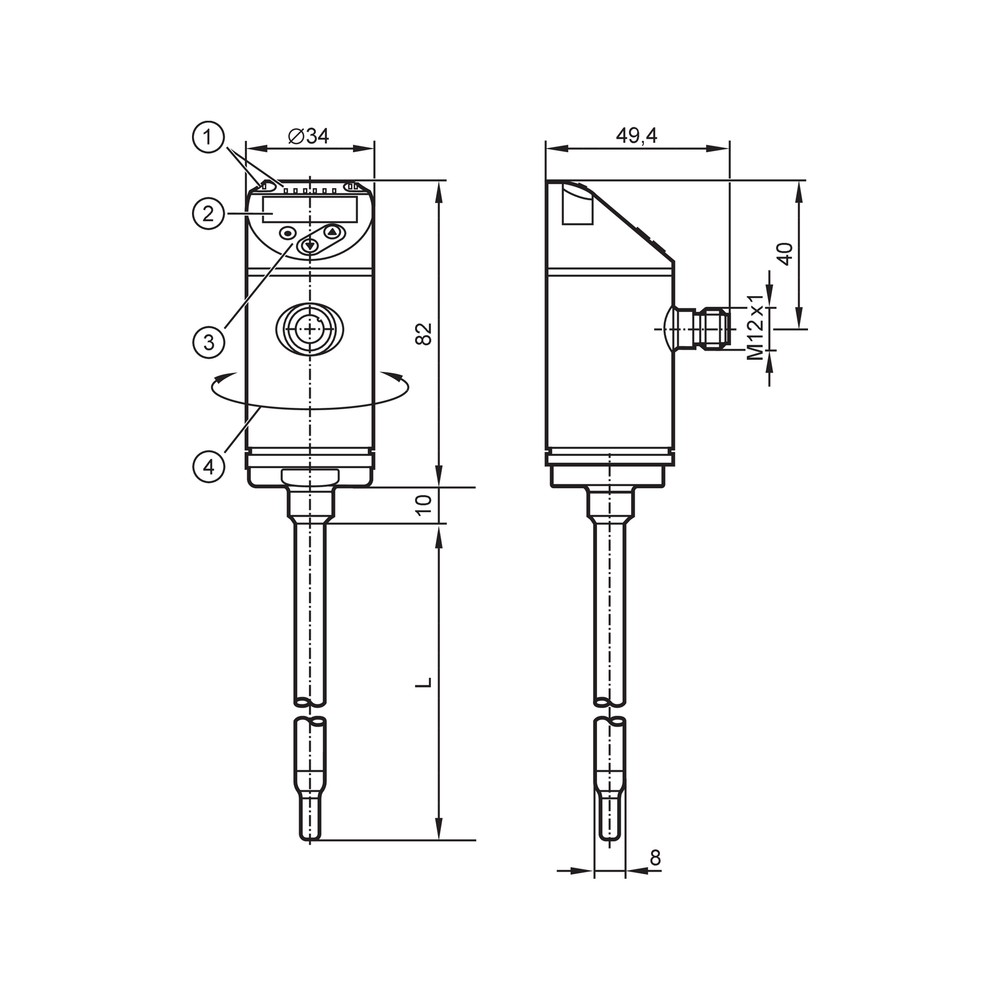

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não inicia ou não apresenta indicação.	Alimentação ausente ou fora da faixa de 18...30 V DC, conexão M12 incorreta ou polaridade inadequada.	Meça a tensão no conector e confira a ligação e a pinagem no datasheet antes de substituir o sensor.
O valor de fluxo indicado não corresponde ao processo esperado.	Modo relativo/absoluto ou parametrização de fluido, unidade, faixa ou ponto de instalação não corresponde à condição de medição.	Verifique modo de operação, parâmetros, unidades e condições de montagem; compare a faixa de processo com o datasheet.
A saída de comutação não muda de estado no ponto esperado.	Ponto SP/rP, lógica de comutação, função de saída ou ligação PNP/NPN configurados de forma incompatível com o circuito.	Confira a configuração da saída e os valores SP/rP; valide alimentação, carga e ligação conforme o esquema do fabricante.
O master não reconhece o sensor por IO-Link.	Master port incompatível com a exigência de classe A, configuração de comunicação incorreta ou ligação elétrica inadequada.	Confirme classe A, IO-Link 1.1, conexão M12 e os parâmetros de comunicação no master; teste o modo SIO conforme a necessidade de diagnóstico.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica IFM SA4120 em português (Datasheet) Desenho em escala IFM SA4120 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM SA4120 e para que tipo de processo serve?

É um sensor de fluxo calorimétrico para ar e fluidos gasosos. Pode ser integrado a sistemas de controle por sinais configuráveis de comutação, analógico, frequência ou IO-Link.

O SA4120 é compatível com qualquer master IO-Link?

A ficha especifica IO-Link 1.1 e exige master port classe A. Verifique também a configuração do master e o ciclo de processo mínimo indicado pelo fabricante.

O que acompanha o produto?

A ficha do anúncio informa uma peça por embalagem e não lista acessórios inclusos. Consulte o fornecedor para confirmar o conteúdo físico do fornecimento.

Posso usar este sensor para medir água ou outro líquido?

A ficha especifica ar e fluidos gasosos, não líquidos. Para medição de líquidos, selecione um modelo cuja documentação declare compatibilidade com o fluido.

Ele serve para um processo com temperatura acima de 100 °C?

Não: a faixa declarada para o fluido termina em 100 °C. Para temperatura superior, procure um sensor cuja ficha cubra a condição do processo.

O sensor está energizado, mas a leitura de fluxo não parece correta; o que verifico antes de trocar?

Confira se o fluido é gasoso, o modo relativo ou absoluto, a unidade e a parametrização da faixa. Verifique também as condições de instalação e compare o ponto de operação com os limites do datasheet.

A saída não comuta quando o fluxo muda; qual pode ser a causa?

A configuração do ponto SP/rP, da lógica ou da função PNP/NPN pode não corresponder ao circuito. Confira os parâmetros e valide a ligação e a carga antes de substituir o sensor.

Devo comprar o SA4120 ou procurar outro tipo de sensor?

Escolha o SA4120 quando medir ar ou gás e as faixas de temperatura, pressão e montagem atenderem ao processo. Para líquidos ou condições fora desses limites, selecione outro modelo especificado para a aplicação.

Como faço a instalação elétrica e mecânica?

A conexão elétrica é M12 codificação A, com quatro contatos; a conexão de processo é uma adaptação de fixação Ø 8 mm. Consulte o datasheet e o desenho dimensional para pinagem e dimensões antes da instalação.

Há vídeo de instalação ou diagrama de pinagem disponível?

Não há URL de vídeo ou pinagem específica fornecida nesta ficha. Use o datasheet oficial para consultar as informações de conexão elétrica e instalação.

GLOSSÁRIO TÉCNICO

Princípio calorimétrico

Método de medição de fluxo baseado na transferência de calor entre o sensor e o fluido.

IO-Link

Interface de comunicação ponto a ponto para troca de dados entre sensor e master compatível.

Modo SIO

Modo de operação de entrada/saída padrão, sem comunicação IO-Link cíclica.

PNP/NPN

Tipos de comutação eletrônica que definem a forma de chaveamento da saída em corrente contínua.

IP 65 / IP 67

Graus de proteção do invólucro declarados pelo fabricante; a proteção depende da instalação correta.

Ligações relacionadas com "SA4120 IFM - Sensor de Fluxo IFM para Ar e Gases IO-Link 50bar"

Comentáriosmais

Fechar menu

Gostaríamos de saber a sua opinião sobre: "SA4120 IFM - Sensor de Fluxo IFM para Ar e Gases IO-Link 50bar"

Para avaliar, preencha:

Ligações relacionadas com
