Sensor de Fluxo ifm SA4114 - Calorimétrico 2 Saídas

Pré-visualizar: SA4114 IFM - Sensor de Fluxo ifm Monitoramento de vazão Calorimétrico 2 saídas analógicas

SA4114 IFM - Sensor de Fluxo ifm Monitoramento de vazão Calorimétrico 2 saídas analógicas

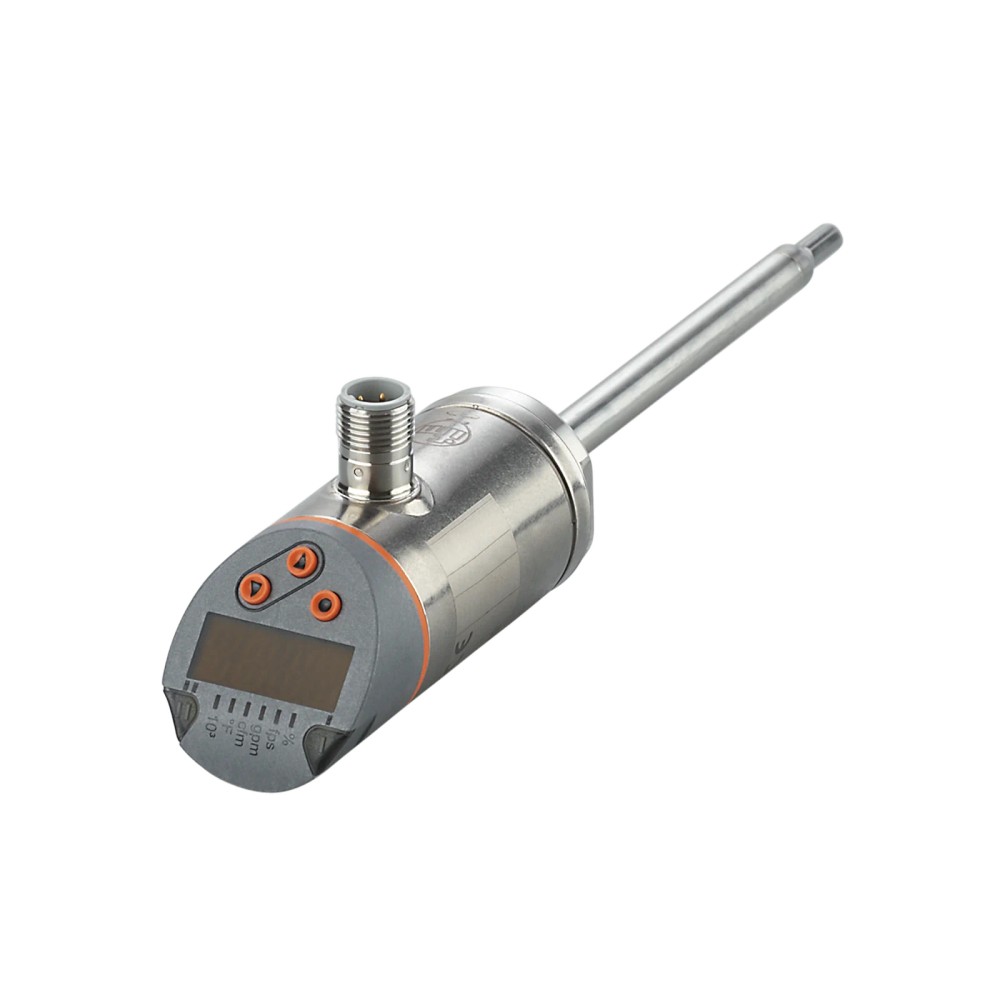

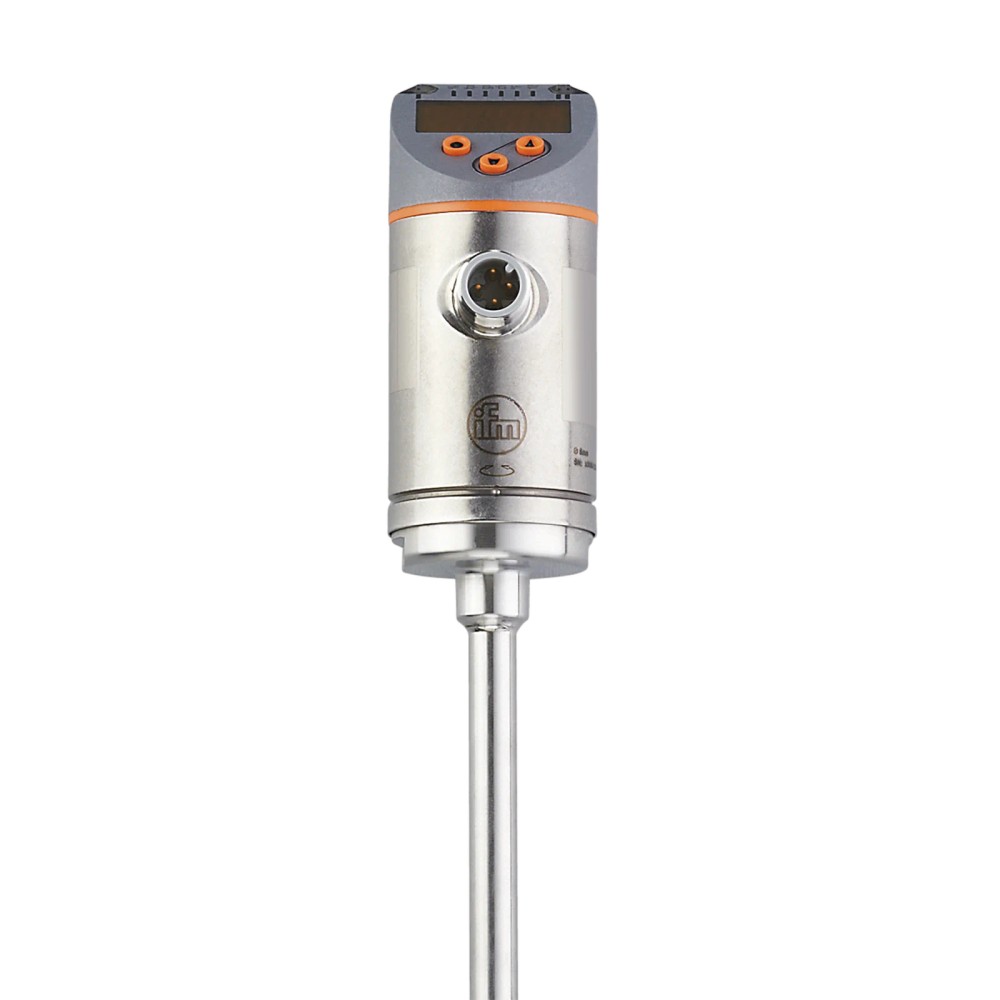

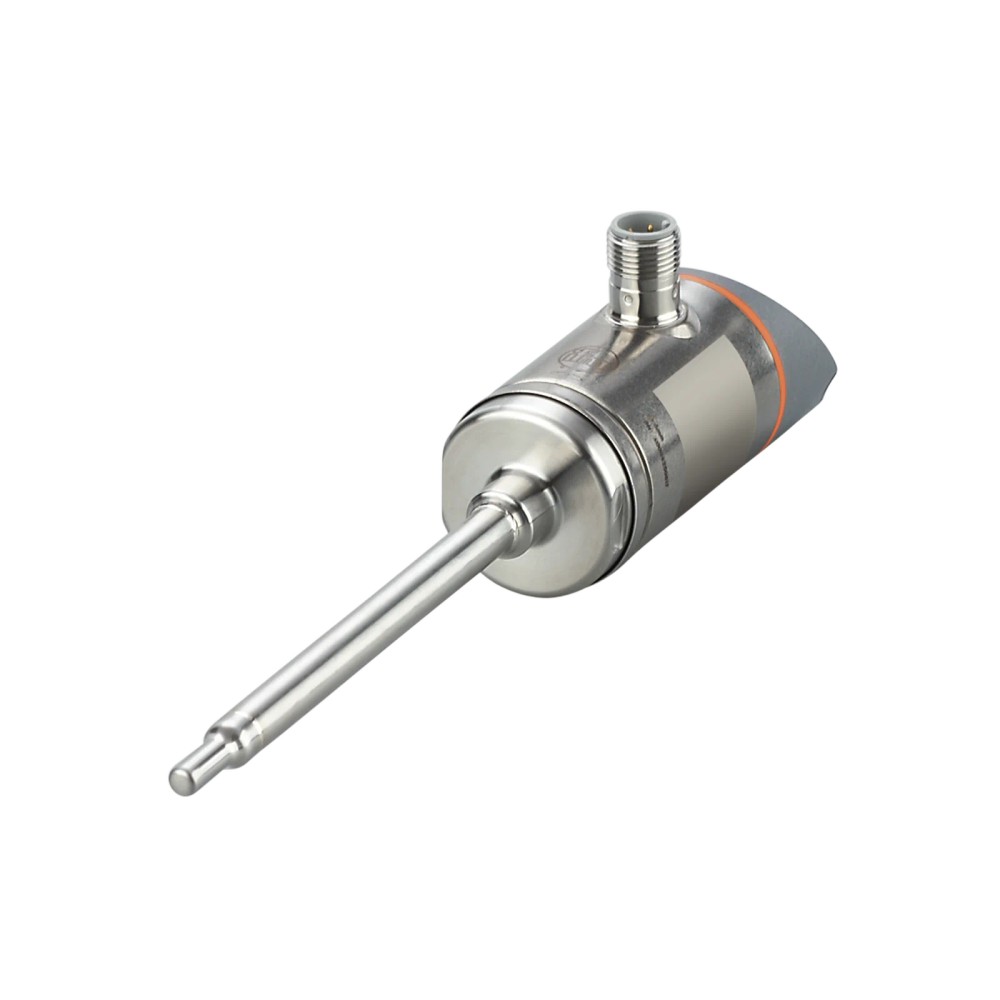

Imagem meramente ilustrativa

R$ 4.445,28

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SA4114
EAN: 4021179312066
NCM do produto: 90261019

Destaques do Produto Princípio de medição...mais

Fechar menu

Saiba mais sobre: "SA4114 IFM - Sensor de Fluxo ifm Monitoramento de vazão Calorimétrico 2 saídas analógicas"

Destaques do Produto

Princípio de medição

Calorimétrico

Sinal de saída

2 saídas analógicas de 4...20 mA

Conexão de processo

Adaptação de fixação Ø 8 mm

Comprimento da sonda

100 mm

Alimentação

18...30 V DC

Pressão especificada

Até 50 bar

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de fluxo calorimétrico ifm SA4114 com display e 2 saídas analógicas

O ifm SA4114 é um sensor calorimétrico para monitorar a vazão de fluidos. Possui display alfanumérico de 4 dígitos, duas saídas analógicas de 4...20 mA e sonda de 100 mm. A conexão de processo utiliza adaptação de fixação Ø 8 mm, e a resistência à pressão especificada é de 50 bar. Consulte a ficha técnica para confirmar os requisitos da aplicação e da instalação.

PRINCIPAIS ESPECIFICAÇÕES

Princípio de medição	Calorimétrico
Saídas	2 analógicas, 4...20 mA com escala ajustável
Alimentação	18...30 V DC
Conexão de processo	Adaptação de fixação Ø 8 mm
Sonda	100 mm; dimensões informadas: Ø 8 / L = 192 mm
Resistência à pressão	50 bar / 5 MPa
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados
Proteção do invólucro	IP 65; IP 67
Display	Exibição alfanumérica de 4 dígitos, vermelho/verde; 6 LEDs verdes
Fluidos indicados na ficha	Água, soluções de glicol, ar e óleos

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de vazão em aplicações com água, soluções de glicol, ar ou óleos, respeitando as condições e faixas especificadas pelo fabricante.
Instalações que requerem duas saídas analógicas de 4...20 mA e alimentação de 18...30 V DC.
Montagem compatível com adaptação de fixação Ø 8 mm e sonda de 100 mm.

⚠ Considere outro se precisa de:

Não selecionar para conexão de processo diferente da adaptação de fixação Ø 8 mm sem confirmar a existência de uma interface compatível.
Não utilizar em alimentação fora de 18...30 V DC ou em pressão superior a 50 bar.
A ficha não comprova compatibilidade com protocolos digitais; não selecionar se a aplicação exigir comunicação digital sem confirmar essa função no fabricante.

APLICAÇÕES E USO

Monitoramento de vazão em circuitos com água ou soluções de glicol, conforme faixa de temperatura e condições do fluido indicadas pelo fabricante.
Monitoramento de fluxo de ar em sistemas compatíveis com a faixa de medição e com o tempo de resposta informado para ar.
Monitoramento de óleos dentro das condições de viscosidade especificadas na ficha; a resposta informada para óleo é de 1,8 s.
Integração com sistemas de controle que recebam sinal analógico de 4...20 mA, respeitando a carga máxima de 350 Ω e a alimentação de 18...30 V DC.
A ficha lista esses fluidos e condições, mas não identifica uma aplicação industrial específica; dimensionar a instalação usando o datasheet completo.

COMO ESCOLHER

Antes de comprar o Sensor de fluxo calorimétrico ifm SA4114 com display e 2 saídas analógicas, verifique estes pontos:

Escolha o SA4114 quando

A aplicação exigir medição calorimétrica de vazão, display local, duas saídas analógicas de 4...20 mA e montagem por adaptação de fixação Ø 8 mm. Verifique também alimentação de 18...30 V DC e limite de pressão de 50 bar.

Considere outro modelo ou confirme com o fabricante quando

O sistema exigir protocolo de comunicação digital, conexão de processo diferente, alimentação fora da faixa especificada ou pressão acima de 50 bar. A ficha fornecida não identifica protocolos digitais nem comprova adaptadores ou acessórios compatíveis.

ESPECIFICAÇÕES TÉCNICAS

Identificação e princípio de medição
Produto	Sensor de fluxo calorimétrico ifm SA4114	Identificação do modelo.
SKU / Part Number	SA4114	Código do produto.
GTIN	4021179312066	Identificador comercial informado.
Marca	ifm electronic	Fabricante indicado.
Tipo de produto	Sensor de fluxo	Categoria funcional.
Princípio de medida	Calorimétrico	Princípio declarado para a medição.
Modo de operação	Relativo; completamente líquido; completamente gasoso. Para modo absoluto, é recomendada medição de referência; ajuste de fábrica relativo.	Condições e recomendação de modo indicadas na ficha.
Substâncias informadas	Água; soluções de glicol; ar; óleos	Fluidos listados nos dados do produto.
Informação sobre óleos	Óleos de baixa viscosidade: ≤ 40 mm²/s a 104 °F; óleos de alta viscosidade: > 40 mm²/s a 104 °F	Classificação de viscosidade informada para óleos.

Área de aplicação e faixa de medição
Alcance de ajuste de líquidos, modo absoluto	0,15...9,85 ft/s	Faixa informada na ficha; unidade original preservada.
Alcance de ajuste de líquidos, modo relativo	0,15...19,5 ft/s	Faixa informada na ficha; unidade original preservada.
Alcance de ajuste de gases, modo absoluto	6...328 ft/s	Faixa informada na ficha; unidade original preservada.
Alcance de ajuste de gases, modo relativo	6...656 ft/s	Faixa informada na ficha; unidade original preservada.
Sensibilidade máxima de líquidos, modo absoluto	0,15...9,85 ft/s	Faixa declarada para líquidos.
Sensibilidade máxima de líquidos, modo relativo	0,15...9,85 ft/s	Faixa declarada para líquidos.
Sensibilidade máxima de gases, modo absoluto	6...328 ft/s	Faixa declarada para gases.
Sensibilidade máxima de gases, modo relativo	6...328 ft/s	Faixa declarada para gases.
Alcance de medição do controle de temperatura	-4...212 °F	Faixa de controle de temperatura informada.
Ponto inicial analógico ASP, líquidos	0...7,95 ft/s	Faixa de ajuste do ponto inicial de saída para líquidos.
Ponto final analógico AEP, líquidos	1,9...9,85 ft/s	Faixa de ajuste do ponto final de saída para líquidos.
Ponto inicial analógico ASP, gases	0...264 ft/s	Faixa de ajuste do ponto inicial de saída para gases.
Ponto final analógico AEP, gases	64...328 ft/s	Faixa de ajuste do ponto final de saída para gases.
Ponto inicial analógico, controle de temperatura	-4...169 °F	Faixa de ajuste do ponto inicial da saída de temperatura.
Ponto final analógico, controle de temperatura	39...212 °F	Faixa de ajuste do ponto final da saída de temperatura.

Dados elétricos
Tensão de operação	18...30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 100 mA	Limite de consumo informado.
Classe de proteção elétrica	III	Classificação declarada.
Proteção contra inversão de polaridade	Sim	Recurso de proteção informado.
Proteção contra curto-circuitos	Sim; versão por impulso	Característica de proteção especificada.
Proteção contra sobrecarga	Sim	Característica informada.
EMC	DIN EN 60947-5-9	Norma indicada nos dados do produto.
Certificado UL, número de aprovação	I018	Identificador informado na ficha.
Certificado UL, número do arquivo	E174189	Identificador informado na ficha.

Saídas analógicas
Quantidade de saídas analógicas	2	Número de saídas especificado.
Sinal de saída	Analógico, 4...20 mA	Tipo e faixa do sinal.
Ajuste da escala analógica	Escala ajustável	A ficha informa possibilidade de ajustar a faixa do sinal.
Carga máxima	350 Ω	Limite de carga informado.

Precisão e desvios
Precisão, modo relativo	± (7 % MW + 2 % MEW)	Precisão declarada para modo relativo; abreviações preservadas conforme ficha.
Repetibilidade, modo absoluto	0,05 m/s (água; velocidade do fluxo: 0,05...3 m/s)	Condição de referência indicada para água.
Resolução para fluidos líquidos	0,05 ft/s	Valor informado na ficha.
Resolução para fluidos gasosos	2 ft/s	Valor informado na ficha.
Derivação de temperatura	0,01 fps x 1/K (< 68 °F; > 158 °F)	Condição térmica informada; unidade original preservada.
Derivação de temperatura, controle de temperatura	± 0,003 K/°F	Valor declarado para controle de temperatura.
Precisão do controle de temperatura	± 0,3 / ± 1 K	Valor informado na ficha.
Resolução do controle de temperatura	0,5 °F	Valor informado na ficha.

Tempos de resposta
Tempo de resposta	0,5 s (T09); água/glicol: 0,8 s; ar: 7 s; óleo: 1,8 s	Valores apresentados nos dados do produto, conforme fluido e referência T09.
Tempo dinâmico T05 / T09, controle de temperatura	1,5 s (T09)	Valor declarado para controle de temperatura.
Retardo de prontidão	10 s	Tempo informado antes da disponibilidade operacional.

Condições de processo e ambiente
Resistência à pressão	50 bar / 5 MPa	Limite de pressão declarado.
Temperatura do fluido	-4...212 °F	Faixa especificada para o fluido.
Temperatura ambiente	-40...176 °F	Faixa especificada para o ambiente.
Temperatura de armazenamento	-40...212 °F	Faixa especificada para armazenamento.
Gradiente de temperatura	100 K/min	Valor informado na ficha.
Resistência a choques	DIN EN 60068-2-27 (50 g / 11 ms)	Norma e condição declaradas.
Resistência a vibrações	DIN EN 60068-2-6 (5 g / 10...2000 Hz)	Norma e faixa de frequência declaradas.
Grau de proteção	IP 65; IP 67	Graus de proteção declarados; observar condições de instalação do fabricante.

Conexões
Conexão elétrica	1 x M12; codificação A; 4 contatos dourados	Interface elétrica indicada na ficha; pinagem não detalhada nos dados disponíveis.
Conexão de processo	Adaptação de fixação Ø 8 mm	Interface mecânica de montagem informada.

Dados mecânicos e materiais
Tipo de invólucro	Cilíndrico	Formato informado.
Dimensões informadas	Ø 8 / L = 192 mm	Dimensões descritas nos dados importados; consultar desenho dimensional para confirmar geometria.
Comprimento da sonda	100 mm	Comprimento indicado na descrição e na ficha do produto.
Materiais de construção	1.4404 (aço inoxidável / 316L); PBT-GF20; PBT-GF30	Materiais declarados para o conjunto.
Material em contato com o fluido	1.4404 (aço inoxidável / 316L)	Material especificado para contato com o fluido.
Peso	262 g	Peso informado no dataset do produto.
MTTF	179 anos	Valor informado no dataset; não representa garantia de vida útil em qualquer condição.

Display e operação

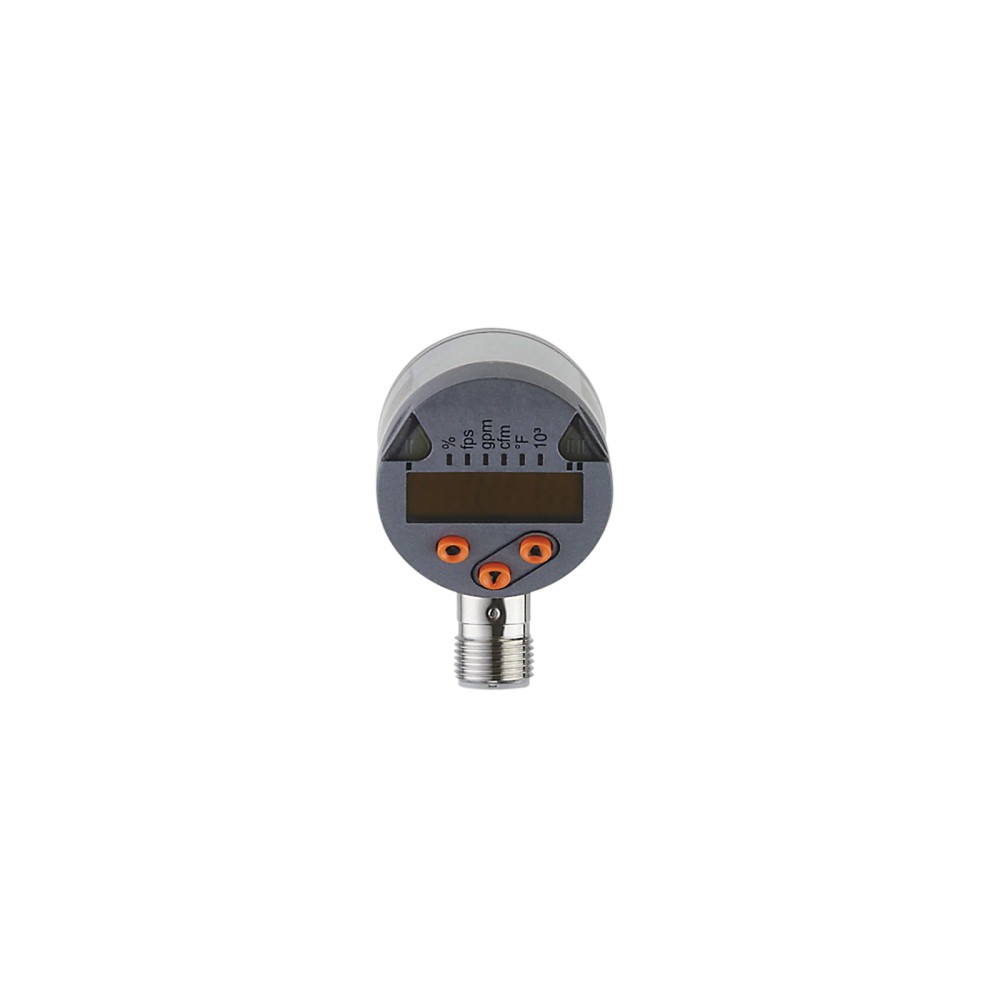

Display de medição	Alfanumérico, 4 dígitos, vermelho/verde	Indicação local dos valores de medição.
Unidade do display	6 LEDs verdes	Elementos de indicação informados.
Parâmetros ajustáveis	Seleção de substâncias; amortecimento; função Teach; display rotativo/desligável; unidade de medida padrão; cor do valor do processo	Opções de configuração listadas na ficha.
Característica dos contatos	Contatos banhados a ouro	Característica declarada para os contatos elétricos.

COMPATIBILIDADE

Comunicação

• Duas saídas analógicas de 4...20 mA, com escala ajustável.

• Não há protocolo de comunicação digital especificado nos dados disponíveis.

Conexões

Elétrica Conexão elétrica 1 x M12, codificação A, com 4 contatos dourados. Alimentação de 18...30 V DC. A ficha não fornece pinagem detalhada; consultar o datasheet do fabricante antes da ligação.

Processo Adaptação de fixação Ø 8 mm. A ficha também informa sonda de 100 mm; confirmar geometria e dimensões no desenho dimensional antes da montagem.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema de aquisição com entrada analógica 4...20 mA e alimentação de 18...30 V DC	✓	O sensor possui duas saídas analógicas de 4...20 mA e opera nessa faixa de alimentação.
Instalação com adaptação de fixação Ø 8 mm e pressão de processo de até 50 bar	✓	A conexão de processo e a resistência à pressão declaradas correspondem a essas condições; verificar as demais condições no datasheet.
Aplicação que exige protocolo digital de comunicação	✗	Os dados disponíveis especificam saídas analógicas, mas não indicam protocolo digital.
Alimentação elétrica fora de 18...30 V DC	✗	A tensão de operação informada é de 18...30 V DC.
Pressão de processo superior a 50 bar	✗	A resistência à pressão especificada é 50 bar / 5 MPa.

INSTALAÇÃO

Como instalar o Sensor de fluxo calorimétrico ifm SA4114 com display e 2 saídas analógicas

Confirme no datasheet que fluido, temperatura, pressão e faixa de vazão da aplicação estão dentro dos limites do sensor.
Verifique a compatibilidade mecânica da adaptação de fixação Ø 8 mm e da sonda com o ponto de montagem, usando o desenho dimensional.
Instale o sensor conforme as instruções do fabricante e assegure que a parte de medição fique posicionada conforme os requisitos de montagem do datasheet.
Conecte a interface M12 codificação A; consulte a documentação do fabricante para identificar a pinagem antes de energizar.
Alimente o sensor com 18...30 V DC e conecte as saídas analógicas de 4...20 mA a entradas compatíveis, sem exceder a carga máxima de 350 Ω.
Configure substância, amortecimento, função Teach e faixa de saída conforme a aplicação; valide a leitura e o sinal analógico durante o comissionamento.

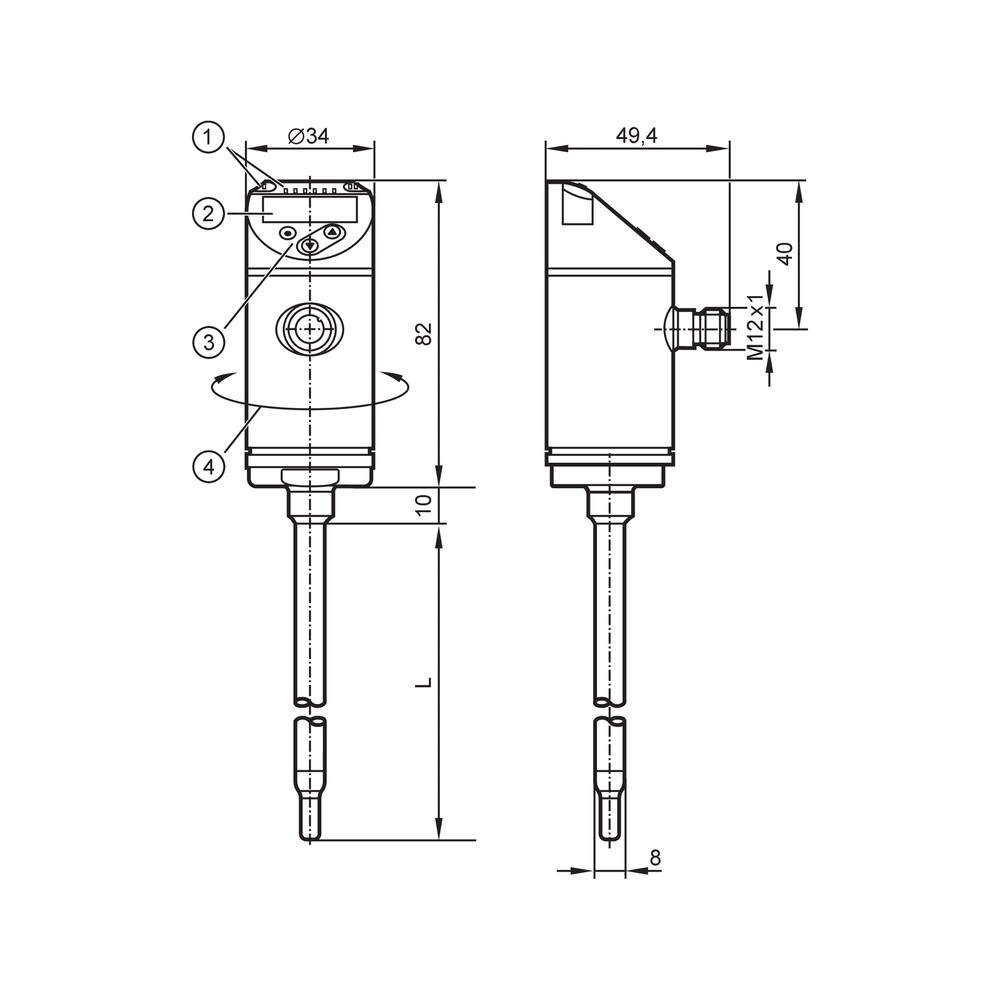

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Não há indicação ou o sensor não fica pronto para operação.	Alimentação ausente ou fora da faixa de 18...30 V DC, ligação incorreta ou ainda dentro do retardo de prontidão especificado.	Meça a tensão nos terminais conforme a pinagem oficial e confirme a ligação; aguarde o retardo de prontidão de 10 s.
A leitura de vazão fica diferente da referência do processo.	Modo de operação, fluido selecionado, ajuste Teach ou faixa de medição configurados de forma incompatível com a condição real.	Confira o fluido e o modo relativo/absoluto, revise os ajustes no display e compare a condição do processo com as faixas do datasheet.
O sinal analógico não varia como esperado no sistema de controle.	Entrada do controlador incompatível com 4...20 mA, escala ASP/AEP configurada de forma inadequada ou carga acima de 350 Ω.	Meça o sinal de cada saída com instrumento apropriado, confira a escala ajustada e some a carga do circuito para verificar o limite especificado.
A resposta parece lenta ou varia ao mudar o fluido.	O tempo de resposta depende do fluido; os dados informam valores diferentes para água/glicol, ar e óleo.	Identifique o fluido e compare o comportamento observado com os tempos declarados; confirme também configuração de amortecimento e condições do processo.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica SA4114 em português (Datasheet) Desenho em escala do SA4114 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o SA4114 e para que serve?

É um sensor calorimétrico de fluxo para monitorar vazão. A ficha lista água, soluções de glicol, ar e óleos como fluidos de aplicação.

Que sinal e conexão elétrica ele oferece?

Oferece duas saídas analógicas de 4...20 mA e conexão elétrica 1 x M12, codificação A, com 4 contatos dourados. A pinagem deve ser confirmada no datasheet.

O que vem incluído na compra?

Os dados fornecidos não especificam acessórios ou itens incluídos além do sensor. Confirme o conteúdo de fornecimento com o vendedor antes da compra.

Posso usar este sensor em uma linha com pressão acima de 50 bar?

Não, a resistência à pressão indicada é 50 bar / 5 MPa. Para pressão superior, selecione um produto cuja ficha especifique esse limite.

Ele é compatível com uma entrada de CLP para protocolo digital?

A ficha informa saídas analógicas de 4...20 mA, não um protocolo digital. Verifique se o sistema de controle dispõe de entradas analógicas compatíveis.

O display acende, mas a leitura de vazão parece incorreta: o que verifico antes de trocar?

Confira o fluido selecionado, o modo relativo ou absoluto e os ajustes de faixa ou Teach. Compare também as condições reais com as faixas do datasheet.

O CLP não recebe o sinal esperado; qual diagnóstico inicial devo fazer?

Verifique a configuração da entrada para 4...20 mA, a escala ASP/AEP e se a carga do circuito não excede 350 Ω. Confirme a ligação pela pinagem oficial.

É melhor comprar este sensor ou uma versão com saída diferente?

O SA4114 atende quando são necessárias duas saídas analógicas de 4...20 mA. Se a instalação exigir outro sinal ou protocolo, compare com um modelo cuja ficha declare essa interface.

Como faço a instalação elétrica do SA4114?

Use a conexão M12 codificação A e alimentação de 18...30 V DC, consultando a pinagem no datasheet antes de ligar. Não há diagrama de ligação separado entre os documentos fornecidos.

O que devo conferir para montar o sensor no processo?

Confirme a adaptação de fixação Ø 8 mm, as dimensões no desenho dimensional e a compatibilidade da sonda de 100 mm com o ponto de montagem. Verifique também pressão e temperatura de operação.

GLOSSÁRIO TÉCNICO

Princípio calorimétrico

Método de medição de fluxo indicado para o SA4114; a ficha identifica o sensor como calorimétrico.

Sinal 4...20 mA

Sinal analógico de corrente usado para transmitir a medição a uma entrada compatível.

ASP / AEP

Pontos inicial e final configuráveis da faixa associada à saída analógica.

Carga máxima

Limite de carga elétrica que o circuito conectado à saída pode apresentar, conforme a especificação do sensor.

Grau de proteção IP

Classificação declarada para a proteção do invólucro contra ingresso de agentes externos; as condições de instalação devem seguir o fabricante.

Ligações relacionadas com "SA4114 IFM - Sensor de Fluxo ifm Monitoramento de vazão Calorimétrico 2 saídas analógicas"

Comentáriosmais

Fechar menu

Gostaríamos de saber a sua opinião sobre: "SA4114 IFM - Sensor de Fluxo ifm Monitoramento de vazão Calorimétrico 2 saídas analógicas"

Para avaliar, preencha:

Ligações relacionadas com
