Sensor de Fluxo IFM SA4104 - Calorimétrico 100mm

Pré-visualizar: SA4104 IFM - Sensor Fluxo IFM Monitora Liq/Gás Calorimét. 100mm 2S Analóg.

SA4104 IFM - Sensor Fluxo IFM Monitora Liq/Gás Calorimét. 100mm 2S Analóg.

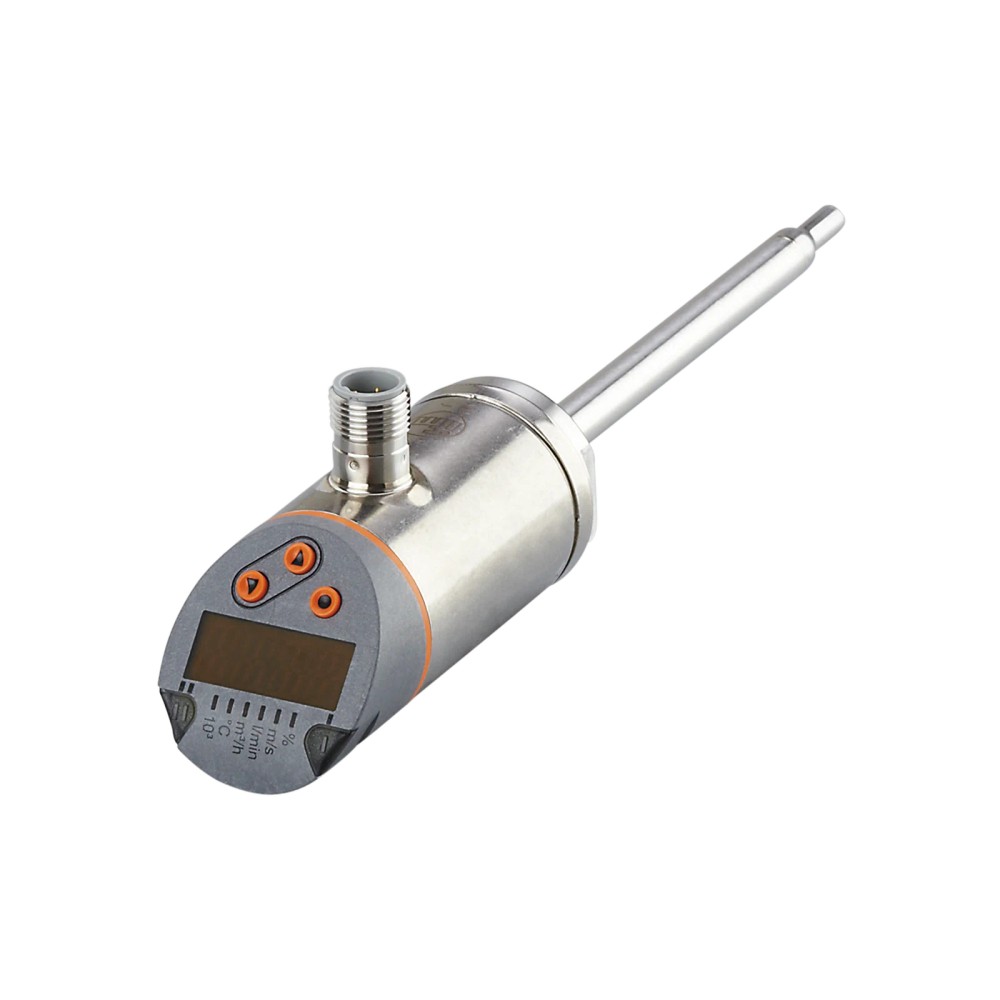

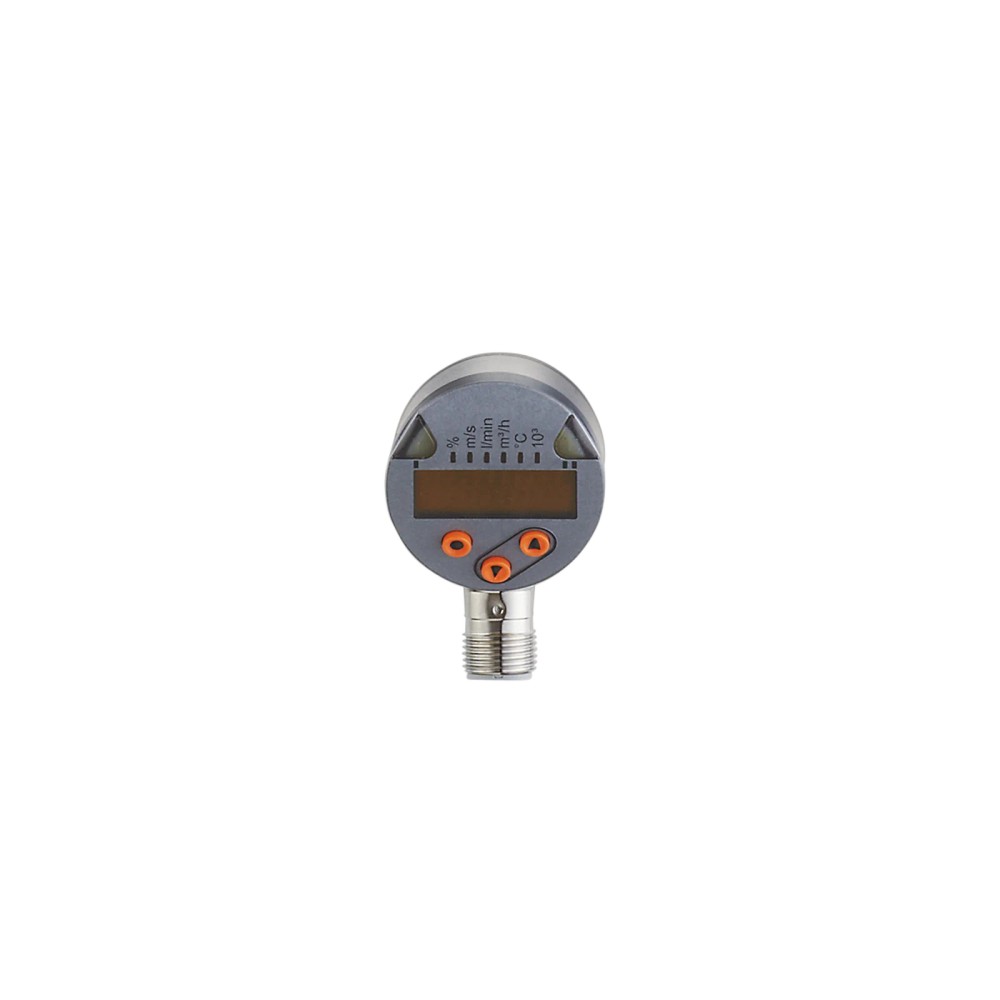

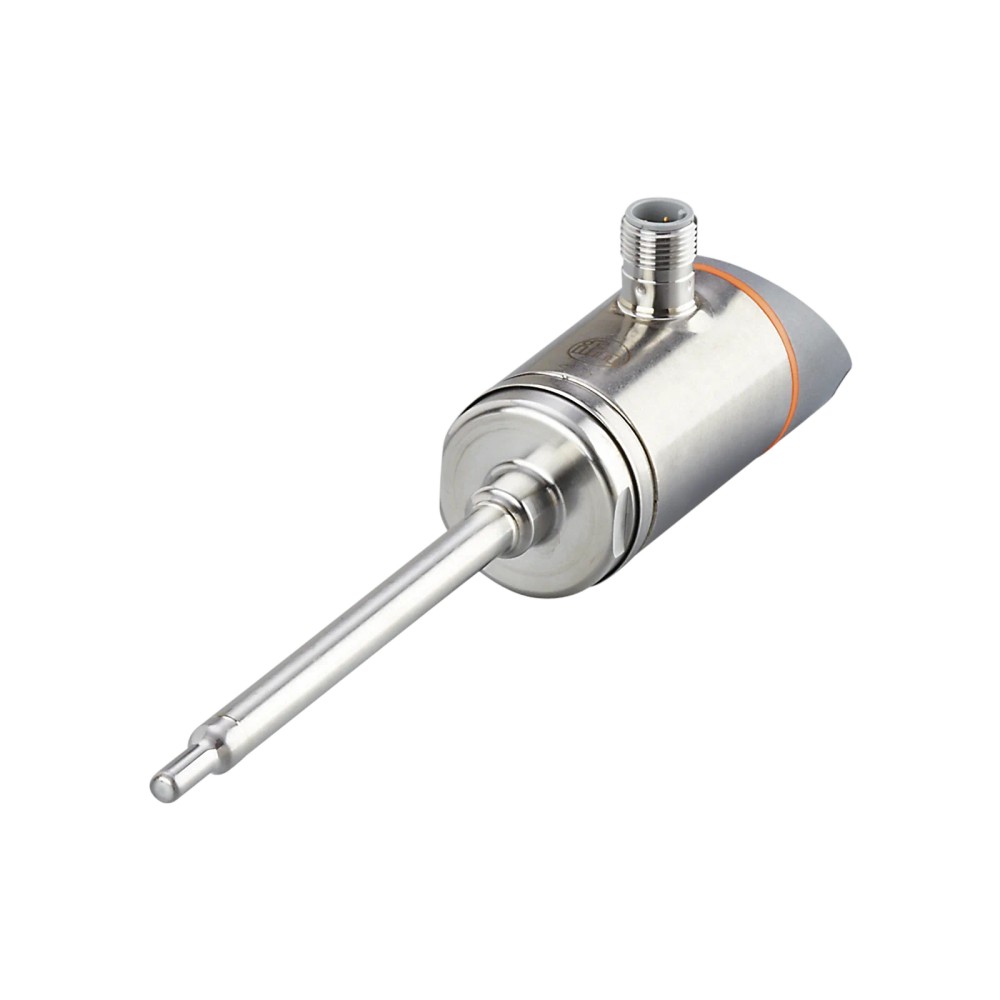

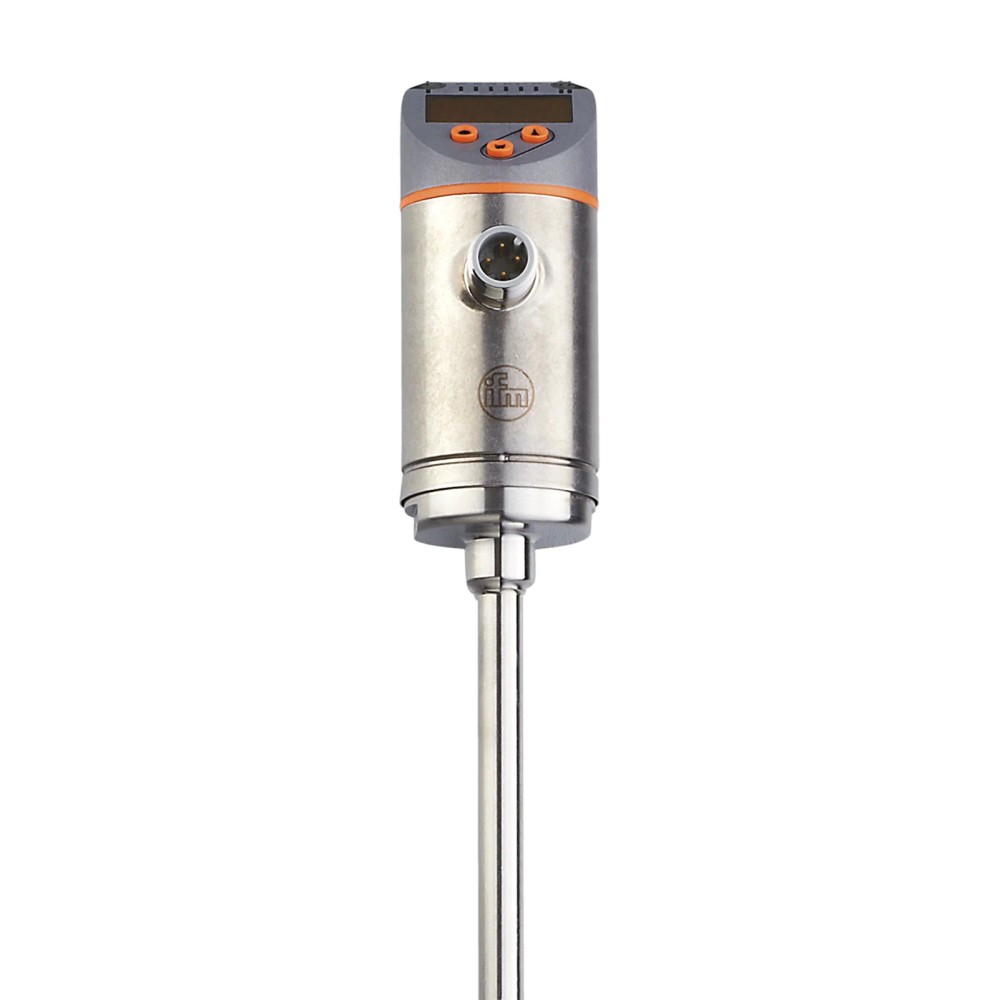

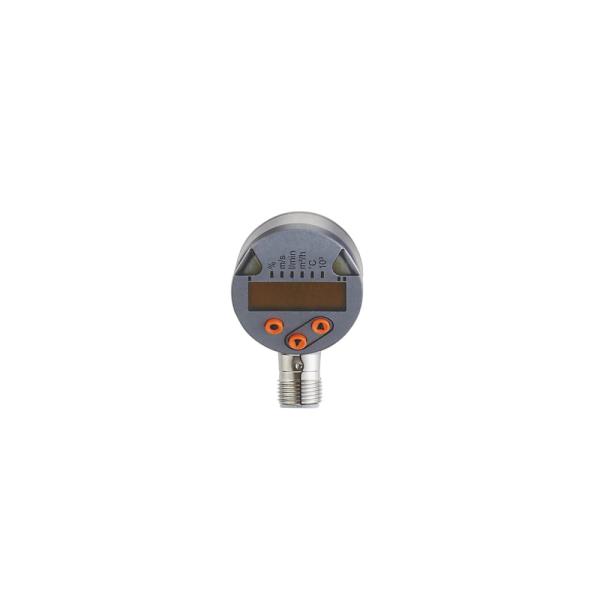

Imagem meramente ilustrativa

R$ 4.363,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SA4104
EAN: 4021179297684
NCM do produto: 90261019

Destaques do Produto Meio Líquidos ou...mais

Fechar menu

Saiba mais sobre: "SA4104 IFM - Sensor Fluxo IFM Monitora Liq/Gás Calorimét. 100mm 2S Analóg."

Destaques do Produto

Meio

Líquidos ou gases

Princípio

Calorimétrico

Saídas

2 x 4...20 mA

Sonda

100 mm

Conexão elétrica

M12, 4 pinos, codificação A

Faixa de temperatura do fluido

-20...100 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de fluxo IFM SA4104, calorimétrico, sonda de 100 mm, 2 saídas analógicas

O IFM SA4104 é um sensor calorimétrico para monitorar fluxo de líquidos e gases, com medição de temperatura integrada. Possui duas saídas analógicas de 4...20 mA e sonda de 100 mm. Opera com fluidos entre -20 e 100 °C e suporta pressão de até 50 bar, respeitadas as condições indicadas pelo fabricante.

PRINCIPAIS ESPECIFICAÇÕES

Princípio de medição	Calorimétrico
Fluidos monitorados	Líquidos e gases
Comprimento da sonda	100 mm
Saídas	2 analógicas, 4...20 mA
Faixa de temperatura do fluido	-20...100 °C
Resistência à pressão	50 bar / 5 MPa
Alimentação	18...30 V DC
Conexão elétrica	M12, 4 pinos, codificação A
Adaptação de fixação	Ø 8 mm
Grau de proteção	IP 65, IP 67

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de fluxo de líquidos e gases em instalações compatíveis com o princípio calorimétrico e os limites de medição do sensor.
Aplicações com água, soluções de glicol, ar e óleos, observando as condições de viscosidade e faixas indicadas pelo fabricante.
Instalações que utilizem duas entradas analógicas de 4...20 mA e alimentação de 18...30 V DC.

⚠ Considere outro se precisa de:

Aplicações com temperatura do fluido fora de -20...100 °C ou pressão superior a 50 bar.
Aplicações que exijam sinal de saída diferente de duas saídas analógicas 4...20 mA, sem interface de conversão compatível.
Instalações cuja conexão mecânica não aceite a adaptação de fixação de Ø 8 mm; confirme também dimensões e montagem no desenho do fabricante.

APLICAÇÕES E USO

Monitoramento de fluxo de água em tubulações, dentro da faixa de ajuste para líquidos indicada pelo fabricante e respeitando temperatura e pressão máximas.
Monitoramento de soluções de glicol; a ficha informa tempo de resposta de 0,8 s para glicol, sem detalhar todas as condições de referência, que devem ser verificadas no datasheet.
Monitoramento de ar em processo, considerando a faixa de ajuste para gases e o tempo de resposta informado de 7 s para ar.
Monitoramento de óleos dentro das condições de viscosidade especificadas; a ficha diferencia óleos de baixa e alta viscosidade, mas a seleção deve considerar as condições reais do processo.
Possibilidade de uso em sistemas de controle que recebam duas saídas analógicas de corrente 4...20 mA; confirmar compatibilidade da entrada, carga e alimentação do sistema receptor.

COMO ESCOLHER

Antes de comprar o Sensor de fluxo IFM SA4104, calorimétrico, sonda de 100 mm, 2 saídas analógicas, verifique estes pontos:

Escolha o SA4104 quando

A aplicação exigir monitoramento calorimétrico de líquidos ou gases, sonda de 100 mm, duas saídas analógicas 4...20 mA e operação dentro dos limites de temperatura e pressão especificados.

Avalie outra configuração quando

O processo exigir temperatura do fluido fora de -20...100 °C, pressão acima de 50 bar, faixa de medição diferente ou outro tipo de sinal. Verifique no catálogo IFM se há um modelo que atenda aos requisitos específicos.

ESPECIFICAÇÕES TÉCNICAS

Identificação e princípio de medição
Modelo	SA4104	Código do produto IFM.
Tipo de produto	Sensor de fluxo	Categoria funcional informada na ficha.
Princípio de medição	Calorimétrico	Método de medição do fluxo.
Modos de operação	Relativo; completamente líquido; completamente gasoso	Modos informados para configuração/operação.
Meios indicados	Água; soluções de glicol; ar; óleos	Substâncias listadas na ficha.
Viscosidade de óleos	Baixa viscosidade: ≤ 40 mm²/s a 40 °C; alta viscosidade: > 40 mm²/s a 40 °C	Classificação de viscosidade informada para óleos.

Faixas de medição
Faixa de ajuste para líquidos	0,04...6 m/s	Alcance de ajuste informado; sensibilidade máxima indicada separadamente.
Sensibilidade máxima para líquidos	0,04...3 m/s	Faixa de sensibilidade máxima informada.
Faixa de ajuste para gases	2...200 m/s	Alcance de ajuste informado para fluidos gasosos.
Sensibilidade máxima para gases	2...100 m/s	Faixa de sensibilidade máxima informada.
Faixa de medição de temperatura	-20...100 °C	Faixa de temperatura do fluido.
Pontos de início do sinal analógico	-20...76 °C	Faixa declarada para o ponto inicial.
Pontos finais do sinal analógico	4...100 °C	Faixa declarada para o ponto final.

Dados elétricos
Tensão de operação	18...30 V DC	Faixa de alimentação.
Consumo de corrente	< 100 mA	Consumo informado.
Categoria de isolamento	III	Classificação indicada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção elétrica declarada.
Proteção contra curto-circuito	Sim, por impulso	Tipo de proteção informado.
Proteção contra sobrecarga	Sim	Proteção declarada para o dispositivo.

Saídas analógicas
Quantidade de saídas	2	Número de saídas analógicas.
Sinal de saída	Corrente 4...20 mA	Sinal analógico com escala ajustável.
Carga máxima	350 Ω	Carga máxima especificada para a saída.

Precisão e desvios
Precisão de fluxo	± (7 % MW + 2 % MEW)	Expressão de precisão conforme abreviações da ficha técnica; consulte o datasheet para definições e condições de referência.
Repetibilidade	0,05 m/s	Valor informado para água, com velocidade de fluxo de 0,05...3 m/s.
Derivação de temperatura	0,003 m/s × 1/K	Informada para temperaturas abaixo de 20 °C e acima de 70 °C.
Resolução de temperatura	0,2 °C	Resolução especificada para a medição de temperatura.

Tempos de reação
Retardo de prontidão	10 s	Tempo informado até o sensor estar pronto.
Tempo de resposta do fluxo	0,5 s (T09); água; glicol: 0,8 s; ar: 7 s; óleo: 1,8 s	Tempos informados por meio; condições de referência devem ser consultadas no datasheet.
Tempo dinâmico de resposta da temperatura	1,5 s (T09)	Informado para água, velocidade de fluxo de 0,3...3 m/s.
Gradiente de temperatura	100 K/min	Gradiente informado na ficha.

Condições de processo e proteção
Temperatura do fluido	-20...100 °C	Limite de operação do fluido.
Resistência à pressão	50 bar / 5 MPa	Limite de pressão especificado.
Grau de proteção	IP 65; IP 67	Graus declarados; a adequação depende da montagem e das condições de instalação.

Condições ambientais e resistência
Temperatura ambiente	-40...80 °C	Faixa de temperatura ambiente informada.
Temperatura de armazenamento	-40...100 °C	Faixa declarada para armazenamento.
Resistência a choques	50 g (11 ms)	Condição de ensaio informada.
Resistência a vibrações	5 g (10...2000 Hz)	Faixa de frequência e aceleração especificadas.

Conexões e dados mecânicos
Conexão elétrica	1 x M12; codificação A; 4 contatos dourados	Tipo de conexão elétrica e contatos informados.
Adaptação de fixação	Ø 8 mm	Diâmetro indicado para a fixação.
Comprimento da sonda	100 mm	Comprimento da sonda declarado.
Dimensões	Ø 8 mm / comprimento total L = 192 mm	Dimensões informadas na ficha de atributos; consulte o desenho dimensional para detalhes.
Formato do invólucro	Cilíndrico	Formato do corpo.
Invólucro giratório	345°	Característica informada na descrição do catálogo.
Materiais do invólucro	1.4404 aço inoxidável 316L, PBT-GF20, PBT-GF30	Materiais listados para o produto.
Material em contato com o fluido	1.4404 aço inoxidável 316L	Material especificado para a parte em contato com o fluido.
Peso	260,5 g	Peso informado no conjunto de atributos.
Contatos	Banhados a ouro	Característica especial declarada.

Display e operação
Display	Alfanumérico, 4 dígitos, vermelho/verde	Exibição de valores conforme ficha.
Unidades indicadas	%, m/s, l/min, m³/h, °C, 10³	Unidades associadas aos 6 LEDs verdes.
Ajustes de parâmetros	Seleção de substâncias; amortecimento; função teach; display rotativo/desligável; unidade de medida padrão; cor do valor do processo	Funções de configuração listadas na ficha.

Conformidade e confiabilidade
Normas	DIN EN 60947-5-9; DIN EN 60068-2-27; DIN EN 60068-2-6	Normas listadas nos dados técnicos.
Certificações e aprovações	UL (I018, arquivo E174189), ACS, CE, CRN, cULus Listed, EC 1935/2004, FCM, FCM CN, FCM JP, FDA, KTW/W270, Reg31, UKCA	Relação de certificações e aprovações informada na ficha; verificar escopo aplicável ao projeto.
MTTF	180 anos	Valor declarado no conjunto de atributos; não representa vida útil garantida.

COMPATIBILIDADE

Comunicação

• Sinal analógico de corrente 4...20 mA em duas saídas; não há protocolo de comunicação digital informado na ficha.

Conexões

Elétrica Conector M12 de 4 pinos, codificação A. Alimentação de 18...30 V DC. Corrente das saídas analógicas: 4...20 mA; carga máxima informada: 350 Ω. A ficha não detalha a atribuição de pinos; consulte o datasheet antes da ligação.

Processo Adaptação de fixação Ø 8 mm. Comprimento da sonda: 100 mm. A conexão de processo e o alojamento devem ser verificados no desenho dimensional para a instalação prevista.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada analógica de corrente compatível com 4...20 mA e alimentação de 18...30 V DC	✓	Esses valores correspondem às saídas analógicas e à faixa de alimentação informadas para o sensor.
Sistema que exige comunicação digital por protocolo específico	✗	A ficha informa saídas analógicas de 4...20 mA e não especifica protocolo digital.
Montagem em adaptação de fixação Ø 8 mm, com dimensões verificadas no desenho	✓	A ficha indica adaptação de fixação de Ø 8 mm e sonda de 100 mm.
Processo com temperatura do fluido entre -20 e 100 °C e pressão de até 50 bar	✓	As condições estão dentro dos limites nominais informados; devem ser consideradas também as demais condições de aplicação do fabricante.
Processo com pressão acima de 50 bar ou fluido fora da faixa de temperatura especificada	✗	Essas condições excedem os limites declarados na ficha.

INSTALAÇÃO

Como instalar o Sensor de fluxo IFM SA4104, calorimétrico, sonda de 100 mm, 2 saídas analógicas

Confirme no projeto que o fluido, a temperatura, a pressão e a velocidade de fluxo estão dentro dos limites especificados pelo fabricante.
Verifique a adaptação de fixação Ø 8 mm, o comprimento da sonda e as dimensões de montagem no desenho dimensional.
Instale o sensor na posição e orientação previstas para a aplicação; consulte o datasheet para requisitos específicos de montagem, não detalhados na ficha resumida.
Conecte o conector M12 de 4 pinos a um circuito com alimentação de 18...30 V DC; confirme a atribuição dos pinos no datasheet antes de energizar.
Ligue as duas saídas 4...20 mA a entradas compatíveis e respeite a carga máxima informada de 350 Ω.
Configure o meio e os parâmetros necessários pelo sensor, energize o equipamento e confira a leitura no display e nas entradas do sistema.

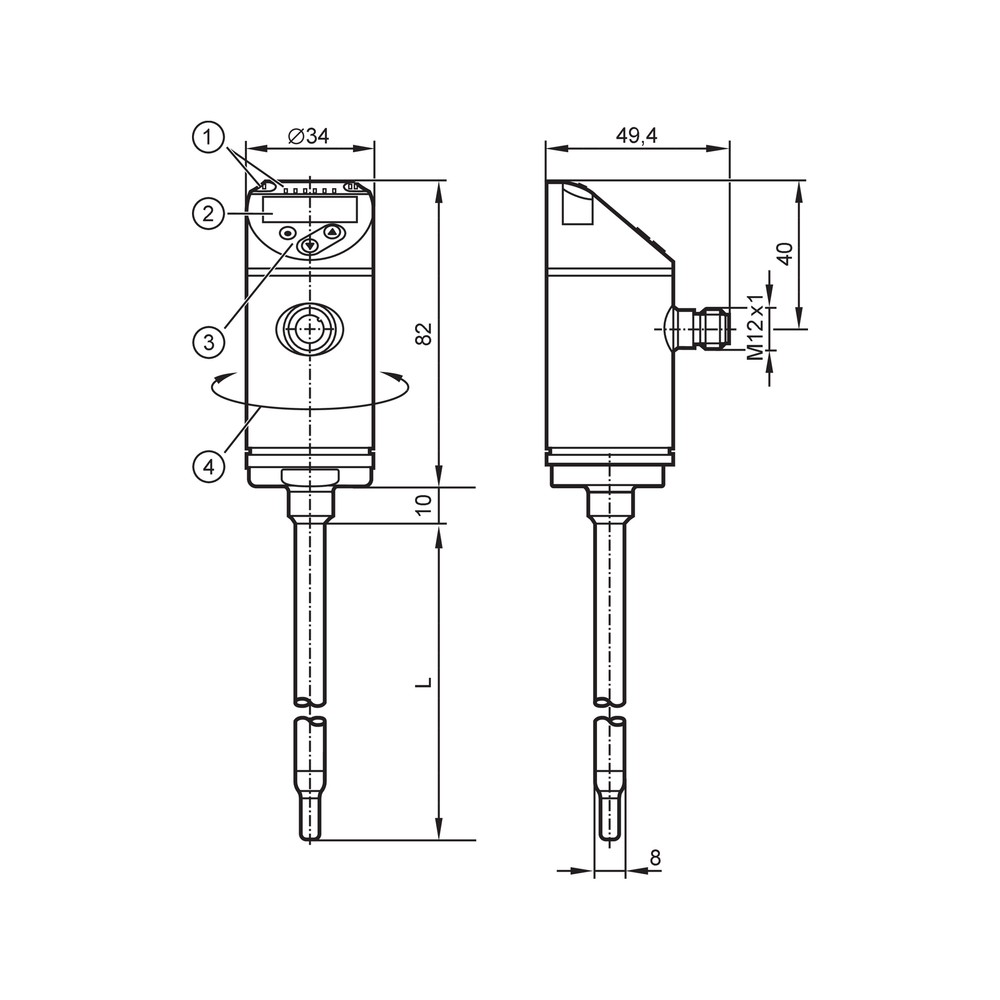

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O display não acende ou o sensor não inicia.	Alimentação ausente ou fora da faixa de 18...30 V DC, conexão M12 incorreta ou polaridade invertida.	Meça a tensão no conector e confira a ligação conforme o datasheet; a ficha informa proteção contra inversão de polaridade, mas isso não substitui a verificação da instalação.
A entrada analógica do controlador não apresenta valor esperado.	Ligação incorreta da saída 4...20 mA, entrada do receptor incompatível ou carga total acima de 350 Ω.	Confirme o circuito de corrente, a atribuição dos pinos no datasheet, a configuração da entrada e a carga do loop.
A indicação de fluxo parece instável ou divergente do processo.	Meio ou condição de processo não configurados adequadamente, ou operação fora da faixa aplicável ao fluido.	Confira a seleção de substância e os parâmetros configurados; compare a velocidade do fluxo com a faixa indicada para líquidos ou gases no datasheet.
A leitura de fluxo demora a acompanhar a alteração do processo.	Tempo de resposta dependente do meio; a ficha informa tempos diferentes para água, glicol, ar e óleo.	Identifique o fluido e compare o comportamento observado com os tempos declarados no datasheet, considerando as condições de ensaio.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM SA4104, português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM SA4104 e para quem ele serve?

É um sensor calorimétrico de fluxo para líquidos e gases, destinado a aplicações que possam usar duas saídas analógicas 4...20 mA e respeitem os limites de processo informados.

O que acompanha o sensor na embalagem?

A ficha informa embalagem com uma peça e não relaciona acessórios inclusos. Confirme com o fornecedor o conteúdo comercial da unidade antes da compra.

O SA4104 funciona com qualquer entrada analógica de CLP?

Não necessariamente. A entrada deve aceitar sinal de corrente 4...20 mA, e a carga do circuito deve respeitar o máximo de 350 Ω; verifique também a ligação conforme o datasheet.

Posso instalar o sensor em uma linha com conexão diferente de Ø 8 mm?

A ficha indica adaptação de fixação Ø 8 mm. A compatibilidade mecânica com a linha depende do suporte e da montagem previstos; confira o desenho dimensional antes de especificar.

O display acende, mas o controlador não recebe sinal: o que verifico?

Verifique a alimentação do circuito de saída, a configuração da entrada analógica, a ligação M12 e a carga total, que não deve exceder 350 Ω.

A leitura de fluxo está instável; preciso trocar o sensor?

Não necessariamente. Antes da troca, confirme a seleção do meio, a faixa de fluxo aplicável e as condições de instalação, e compare o sinal analógico com a indicação local.

Devo escolher este sensor ou um modelo com saída digital?

Escolha o SA4104 quando duas saídas analógicas 4...20 mA atenderem ao sistema. Se o projeto exigir protocolo digital, procure um modelo cuja ficha declare explicitamente esse protocolo.

É melhor comprar só o sensor ou procurar um kit?

A ficha identifica uma unidade do sensor e não lista acessórios inclusos. Se a instalação exigir cabo, adaptador ou suporte adicional, confira os itens necessários no projeto e a disponibilidade separadamente.

Que cuidados devo ter na instalação elétrica?

Use alimentação de 18...30 V DC e confirme a atribuição dos pinos M12 no datasheet antes de conectar. Respeite a carga máxima das saídas e valide a leitura após a configuração.

O SA4104 serve para medir óleo em qualquer condição?

Não. A ficha lista óleos e diferencia viscosidade ≤ 40 mm²/s e > 40 mm²/s a 40 °C; confirme a adequação às condições reais do processo e às instruções do datasheet.

GLOSSÁRIO TÉCNICO

Princípio calorimétrico

Método de medição de fluxo indicado para o SA4104, aplicado a líquidos e gases. (Ref.: princípio de medição calorimétrico)

Sinal 4...20 mA

Sinal analógico de corrente utilizado pelas saídas do sensor para transmitir valores ao sistema receptor. (Ref.: corrente da saída analógica 4...20 mA)

Carga máxima

Limite de carga elétrica informado para a saída analógica; deve ser considerado no circuito de corrente. (Ref.: carga máxima 350 Ω)

Repetibilidade

Variação indicada para medições repetidas nas condições especificadas pelo fabricante. (Ref.: 0,05 m/s para água, velocidade de fluxo 0,05...3 m/s)

Grau de proteção IP

Classificação declarada para proteção do invólucro contra ingresso de sólidos e água, dependente das condições de montagem. (Ref.: IP 65; IP 67)
