Sensor de Fluxo IFM SA4100 - IO-Link e Precisão

Pré-visualizar: SA4100 IFM - Sensor Fluxo ifm Monitora Fluxo/Temp IO-Link, PNP/NPN, 50bar

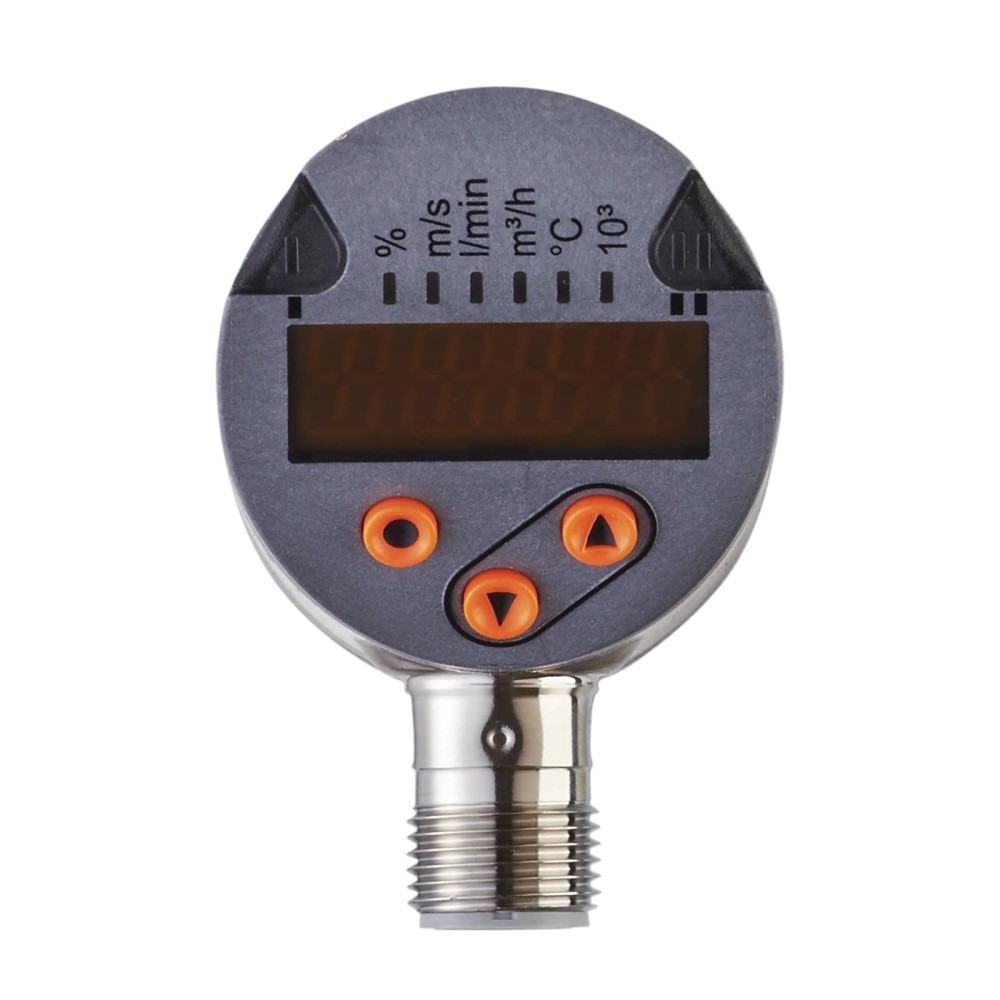

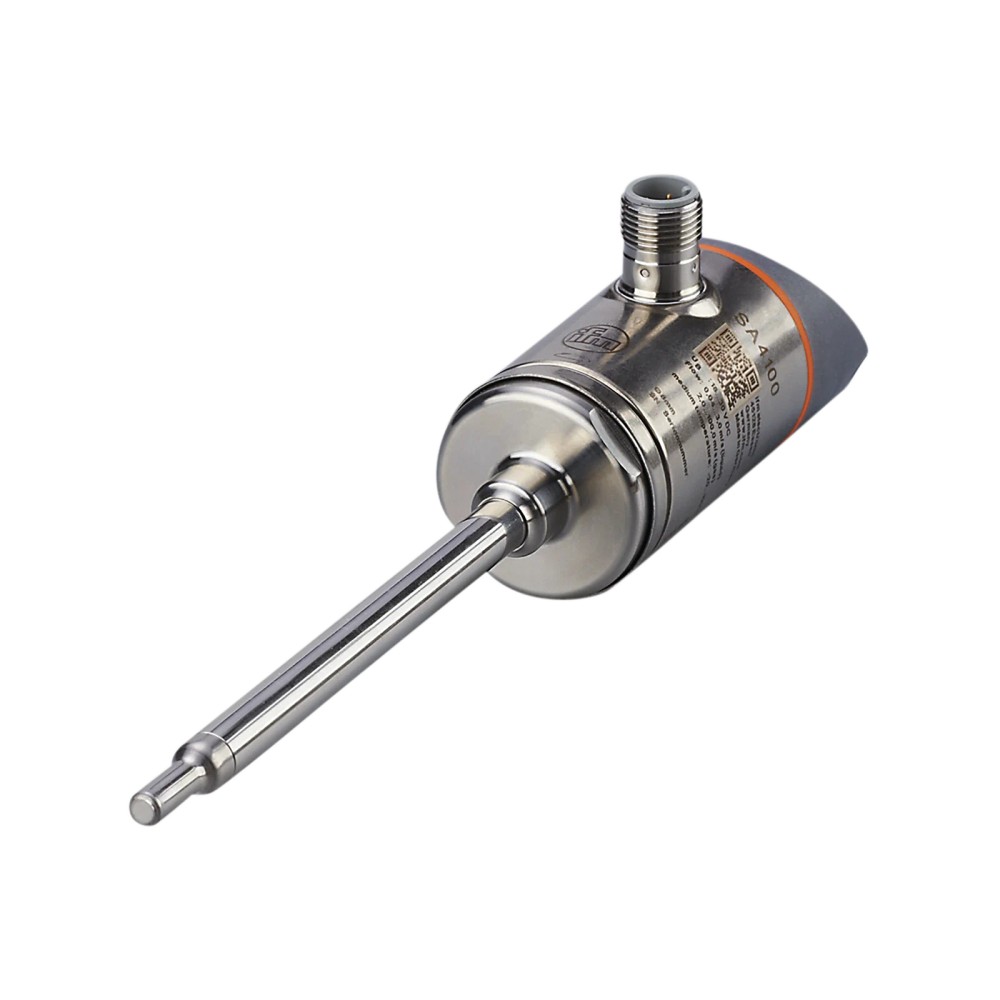

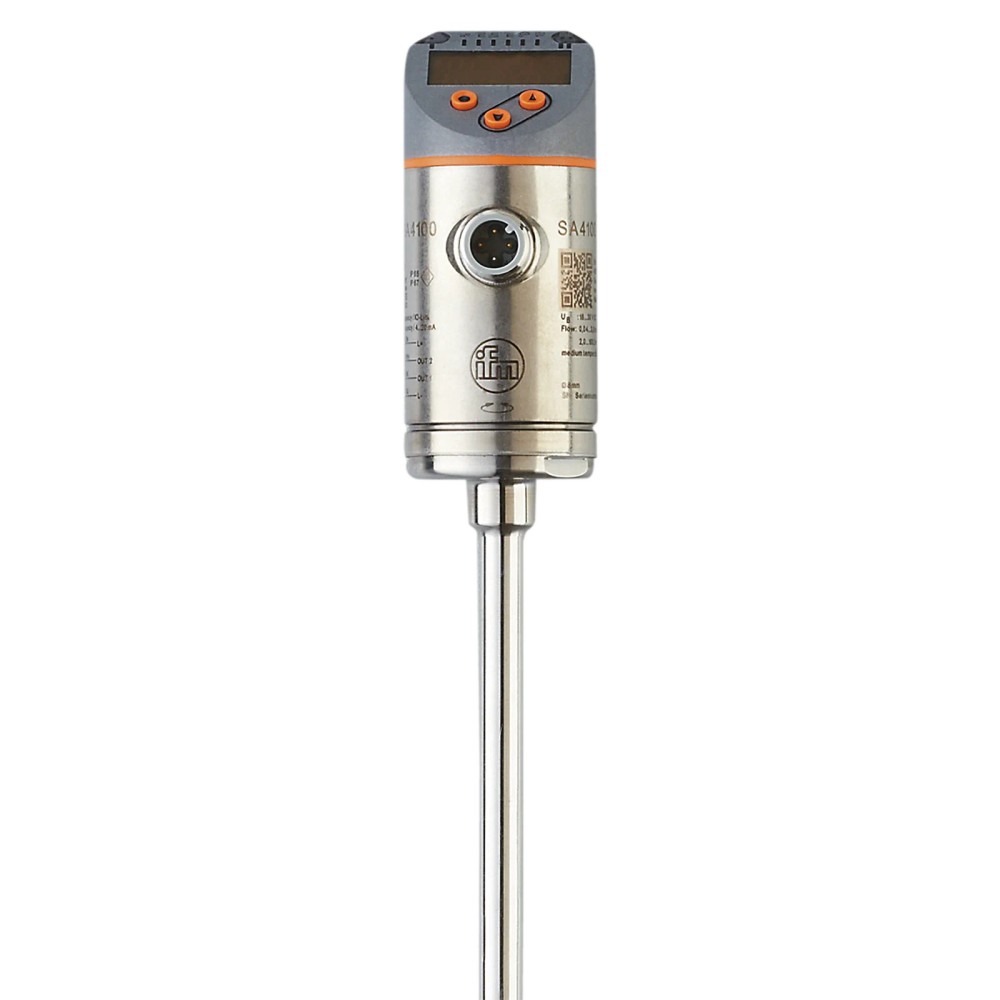

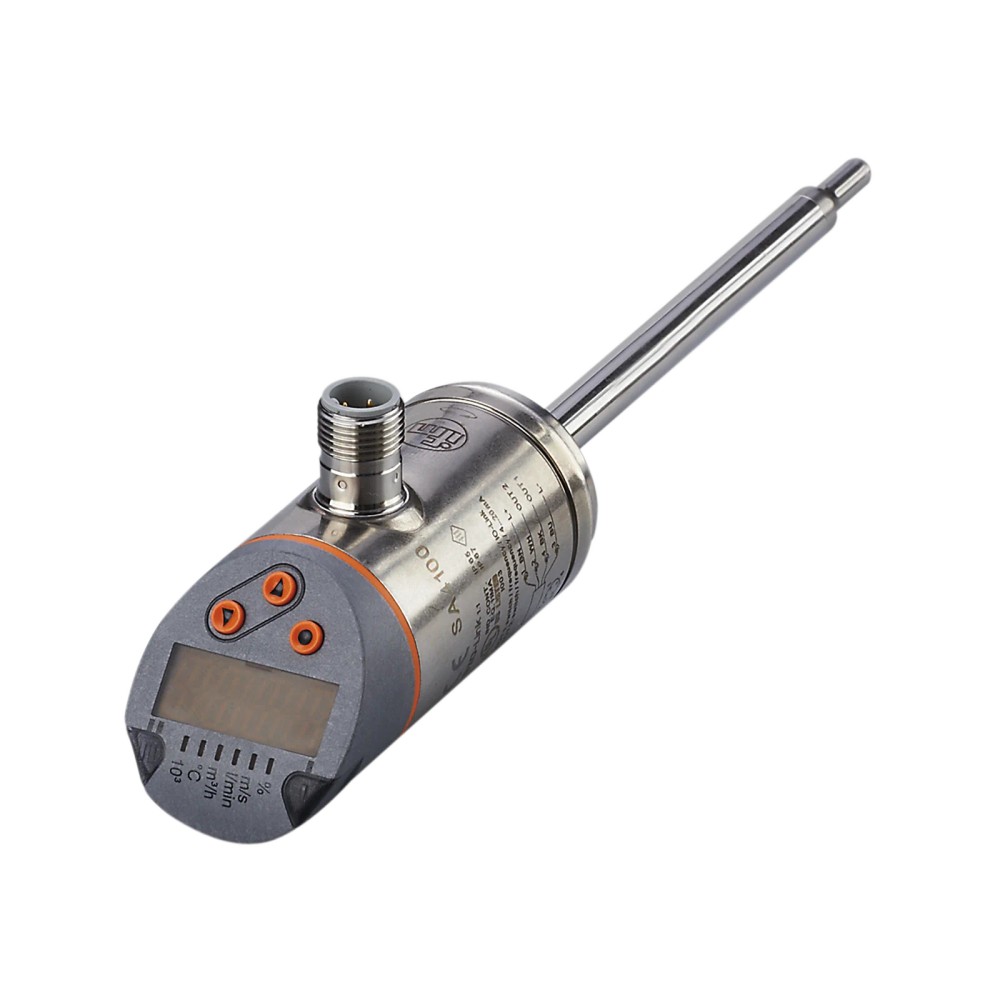

SA4100 IFM - Sensor Fluxo ifm Monitora Fluxo/Temp IO-Link, PNP/NPN, 50bar

Imagem meramente ilustrativa

R$ 4.325,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SA4100
EAN: 4021179294133
NCM do produto: 90261019

Destaques do Produto Fluido Água, soluções...mais

Fechar menu

Saiba mais sobre: "SA4100 IFM - Sensor Fluxo ifm Monitora Fluxo/Temp IO-Link, PNP/NPN, 50bar"

Destaques do Produto

Fluido

Água, soluções de glicol, ar ou óleos

Temperatura do fluido

De -20 a 100 °C

Pressão máxima informada

50 bar / 5 MPa

Fixação de processo

Adaptação Ø 8 mm

Comunicação e sinais

IO-Link 1.1; sinais de comutação, analógico e frequência

Alimentação

18...30 V DC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de fluxo ifm SA4100, calorimétrico, com IO-Link, PNP/NPN, monitoramento de fluxo e temperatura

O ifm SA4100 é um sensor calorimétrico para monitorar fluxo volumétrico e controlar a temperatura do fluido. Possui saídas de comutação, analógica e de frequência, além de comunicação IO-Link 1.1. Opera com fluidos entre -20 e 100 °C e suporta pressão de até 50 bar. Sua conexão de processo é por adaptação de fixação de Ø 8 mm.

PRINCIPAIS ESPECIFICAÇÕES

Princípio de medição	Calorimétrico
Meios indicados na ficha	Água, soluções de glicol, ar e óleos
Temperatura do fluido	-20...100 °C
Resistência à pressão	50 bar / 5 MPa
Conexão de processo	Adaptação de fixação Ø 8 mm
Saídas	2 digitais e 1 analógica
Sinal analógico	4...20 mA, escala ajustável
Comunicação	IO-Link 1.1
Alimentação	18...30 V DC
Conexão elétrica	M12, codificação A, 4 contatos

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de fluxo volumétrico em aplicações com água, soluções de glicol, ar ou óleos, respeitando a faixa de temperatura e a pressão especificadas.
Instalações que utilizem adaptação de fixação de Ø 8 mm e alimentação de 18...30 V DC.
Sistemas que possam receber sinais de comutação, sinal analógico de 4...20 mA, sinal de frequência ou comunicação IO-Link 1.1.

⚠ Considere outro se precisa de:

Não selecionar para fluido abaixo de -20 °C ou acima de 100 °C, nem para pressão superior a 50 bar.
Não selecionar para uma conexão de processo diferente de Ø 8 mm sem confirmar a adaptação mecânica necessária.
Não presumir compatibilidade com fluidos diferentes dos listados na ficha; confirme a compatibilidade química com o fabricante.

APLICAÇÕES E USO

Monitoramento de fluxo em circuitos que utilizem água, soluções de glicol, ar ou óleos, desde que a temperatura do fluido permaneça entre -20 e 100 °C e a pressão não ultrapasse 50 bar. Os meios e limites são dados explícitos da ficha.
Integração em sistemas de automação que aceitem comunicação IO-Link 1.1 ou os sinais de saída configuráveis indicados. A adequação depende da compatibilidade das entradas do controlador e da configuração do sensor.
A ficha descreve monitoramento de fluxo volumétrico e controle de temperatura, mas não informa faixas de medição de fluxo nem condições detalhadas de instalação; dimensione a aplicação consultando o datasheet do fabricante.

COMO ESCOLHER

Antes de comprar o Sensor de fluxo ifm SA4100, calorimétrico, com IO-Link, PNP/NPN, monitoramento de fluxo e temperatura, verifique estes pontos:

Escolha o SA4100 quando

A aplicação exigir monitoramento calorimétrico de fluxo e temperatura, conexão de processo por adaptação Ø 8 mm, fluido dentro de -20...100 °C e pressão de até 50 bar. Verifique também se a alimentação de 18...30 V DC e as saídas ou IO-Link atendem ao sistema.

Busque outra configuração quando

O processo exceder a faixa de temperatura ou o limite de pressão informado, ou quando a conexão de processo requerida não for compatível com a adaptação Ø 8 mm. Para outros fluidos, confirme previamente a compatibilidade com o fabricante; a ficha não especifica limites de medição de fluxo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e princípio de medição
Fabricante	ifm / ifm electronic	Identificação do fabricante conforme dados do produto.
Modelo	SA4100	Código do modelo e part number.
GTIN	4021179294133	Identificador comercial informado.
Tipo de produto	Sensor de fluxo	Categoria do componente.
Princípio de medição	Calorimétrico	Princípio de medição informado para o sensor.
Função descrita	Monitoramento de fluxo volumétrico e controle de temperatura	Descrição do produto no catálogo; não implica uma faixa de medição de fluxo não especificada.

Área de aplicação e processo
Meios compatíveis informados	Água, soluções de glicol, ar e óleos	Meios listados na ficha; confirme a compatibilidade específica do fluido e do processo.
Temperatura do fluido	-20...100 °C	Faixa de temperatura do fluido especificada.
Resistência à pressão	50 bar / 5 MPa	Limite de pressão informado para o sensor.
Conexão de processo	Adaptação de fixação Ø 8 mm	Requisito de interface mecânica de processo.
Material em contato com o fluido	1.4404 (aço inoxidável 316L)	Material indicado para as partes em contato com o fluido.

Dados elétricos
Tensão de operação	18...30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 100 mA	Valor informado na ficha.
Classe de proteção elétrica	III	Classe de proteção elétrica indicada.
Proteção contra curto-circuitos	Sim	Recurso de proteção informado.
Proteção contra inversão de polaridade	Sim	Recurso de proteção informado.
Função elétrica	PNP/NPN	Configuração elétrica indicada na ficha; conferir configuração e ligação conforme documentação do fabricante.

Saídas
Quantidade de saídas digitais	2	Número de saídas digitais informado.
Quantidade de saídas analógicas	1	Número de saídas analógicas informado.
Sinal analógico	4...20 mA, escala ajustável	Faixa e característica da saída analógica especificadas.
Tipos de sinal	Sinal de comutação, sinal analógico, sinal de frequência e IO-Link; configuráveis	Tipos de sinal listados nos dados do produto.

Interfaces e conexão elétrica
Interface de comunicação	IO-Link 1.1	Versão de comunicação informada.
Tipo de transferência IO-Link	COM2 (38,4 kBaud)	Taxa e modo de transferência informados.
Conexão elétrica	1 x M12, codificação A, 4 contatos banhados a ouro	Interface física elétrica especificada.

Condições ambientais
Temperatura ambiente	-40...80 °C	Faixa de temperatura ambiente informada.
Temperatura de armazenamento	-40...100 °C	Faixa de armazenamento informada.
Grau de proteção	IP 65, IP 67	Graus de proteção indicados na ficha; observar condições de montagem e conexão.

Dados mecânicos
Formato do invólucro	Cilíndrico	Formato informado.
Dimensões	Ø 8 mm / comprimento total 192 mm	Dimensão indicada no catálogo.
Comprimento da sonda	100 mm	Comprimento da sonda informado.
Materiais de construção	1.4404 (aço inoxidável 316L), PBT-GF20 e PBT-GF30	Materiais declarados para o produto; o material em contato com o fluido é especificado separadamente.
Peso	243 g	Peso informado no dataset do catálogo.

COMPATIBILIDADE

Comunicação

• IO-Link 1.1; tipo de transferência COM2 (38,4 kBaud).

• Sinal de comutação, sinal analógico e sinal de frequência, configuráveis.

Conexões

Elétrica Conexão elétrica 1 x M12, codificação A, 4 contatos banhados a ouro. Alimentação de 18...30 V DC; função elétrica PNP/NPN. O equipamento tem 2 saídas digitais e 1 saída analógica de 4...20 mA com escala ajustável. A ficha informa consumo de corrente inferior a 100 mA.

Processo Adaptação de fixação Ø 8 mm. Esta é a conexão mecânica de processo informada; a ficha não especifica conexão elétrica ou protocolo por esse dado.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Instalação com alimentação de 18...30 V DC e interface IO-Link 1.1, incluindo COM2 (38,4 kBaud).	✓	A ficha especifica essa faixa de alimentação e interface de comunicação.
Sistema que recebe sinal analógico de 4...20 mA ou sinais configuráveis de comutação e frequência.	✓	Esses tipos de saída estão informados para o sensor; confirme a configuração e a entrada do controlador.
Tubulação ou montagem preparada para adaptação de fixação Ø 8 mm.	✓	A conexão de processo indicada para o SA4100 é adaptação de fixação Ø 8 mm.
Processo acima de 50 bar ou fora da faixa de temperatura do fluido de -20...100 °C.	✗	Essas condições excedem os limites informados na ficha.
Conexão elétrica que não aceite M12 codificação A de 4 contatos.	✗	A conexão elétrica especificada é 1 x M12, codificação A, 4 contatos; não há adaptador informado.

INSTALAÇÃO

Como instalar o Sensor de fluxo ifm SA4100, calorimétrico, com IO-Link, PNP/NPN, monitoramento de fluxo e temperatura

Confirme que o fluido está entre -20 e 100 °C e que a pressão do processo não excede 50 bar.

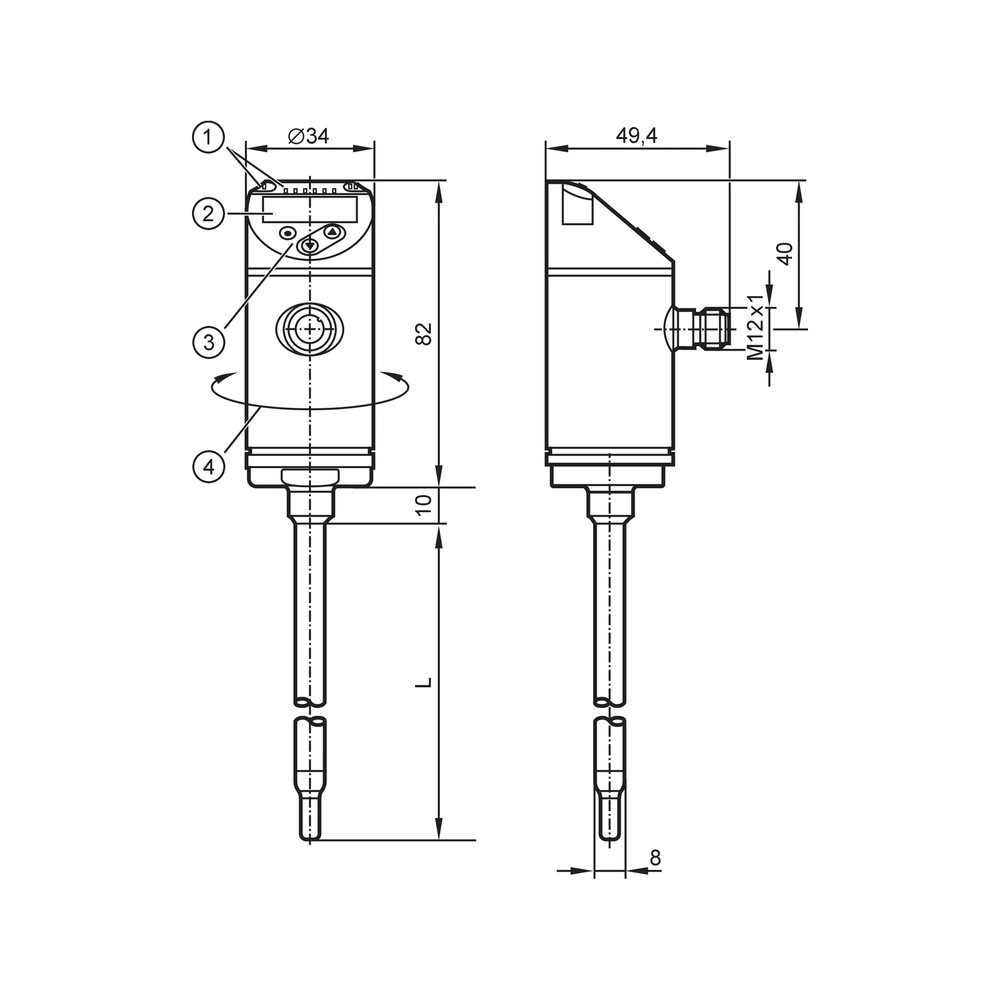

Verifique se a instalação aceita a adaptação de fixação de Ø 8 mm e consulte o desenho dimensional antes da montagem.
Instale a sonda conforme o desenho e as instruções do fabricante; a ficha fornecida não especifica torque ou orientação de montagem.
Conecte à alimentação dentro da faixa de 18...30 V DC usando a conexão M12 codificação A de 4 contatos.
Ligue as saídas ou IO-Link conforme o esquema elétrico e a configuração desejada, consultando o datasheet para a atribuição dos contatos.
Após a instalação, confirme a comunicação e a leitura das saídas no controlador antes de colocar o processo em operação.

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não detecta o sensor.	Alimentação fora da faixa especificada, conexão M12 incorreta ou configuração de comunicação incompatível.	Meça a alimentação nos terminais e confira a conexão M12 e os parâmetros IO-Link no datasheet.
A saída analógica não apresenta o sinal esperado.	Entrada do controlador ou configuração da saída analógica incompatível com o sinal de 4...20 mA ou com a escala ajustada.	Confirme que a entrada do controlador aceita 4...20 mA e verifique a escala configurada no sensor.
A saída de comutação não muda de estado conforme esperado.	Tipo de saída PNP/NPN ou função de saída configurada de forma incompatível com a entrada conectada.	Verifique a configuração PNP/NPN, o tipo de entrada do controlador e os parâmetros de comutação.
A leitura ou operação do sensor é instável no processo.	Condição de processo fora dos limites de temperatura ou pressão, ou fluido não confirmado como compatível.	Compare a temperatura e a pressão com os limites da ficha e confirme a compatibilidade do fluido com o fabricante.

DOCUMENTAÇÃO TÉCNICA

Folha de dados SA4100 em português (Datasheet) Desenho em escala SA4100 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o SA4100 e para que serve?

É um sensor de fluxo calorimétrico para monitorar fluxo volumétrico e controlar a temperatura do fluido. Disponibiliza sinais de comutação, analógico, frequência e IO-Link.

Com quais fluidos e condições de processo ele é especificado?

A ficha lista água, soluções de glicol, ar e óleos, com temperatura do fluido de -20 a 100 °C e resistência à pressão de até 50 bar. Para fluidos específicos, confirme a compatibilidade com o fabricante.

O produto acompanha cabo ou adaptador de montagem?

A ficha fornecida não relaciona acessórios inclusos. Confirme o conteúdo da embalagem com o fornecedor antes da compra.

Posso usar o sensor com fluido acima de 100 °C ou pressão acima de 50 bar?

Não dentro dos limites especificados para o SA4100. A ficha informa temperatura do fluido de até 100 °C e resistência à pressão de 50 bar.

Ele serve para uma instalação com conexão de processo diferente de Ø 8 mm?

A conexão de processo informada é uma adaptação de fixação de Ø 8 mm. Para outra interface mecânica, confirme a possibilidade de adaptação antes de selecionar o produto.

O sensor não aparece no IO-Link; o que devo verificar antes de trocar?

Verifique a alimentação de 18...30 V DC, a conexão elétrica M12 e a configuração do mestre para IO-Link 1.1 e COM2. Consulte o datasheet para a ligação e os parâmetros de comunicação.

A saída analógica fica fora da leitura esperada; o sensor está com defeito?

Não necessariamente. Confira se a entrada do controlador aceita 4...20 mA e se a escala da saída está configurada conforme o processo antes de substituir o sensor.

Devo escolher o SA4100 ou um sensor de outra tecnologia?

Escolha o SA4100 quando o princípio calorimétrico, a conexão Ø 8 mm e os limites de processo informados forem adequados. Se precisar de outra conexão, faixa de temperatura ou pressão, compare com outro modelo cujos limites atendam ao processo.

Como faço a instalação elétrica do SA4100?

Use a conexão M12 codificação A de 4 contatos e alimentação de 18...30 V DC. Consulte o datasheet para a atribuição dos contatos e faça a ligação conforme a configuração de entradas e saídas do controlador.

Que cuidados devo tomar antes de colocar o sensor em operação?

Confirme a compatibilidade do fluido, a temperatura e a pressão do processo, além da conexão de fixação Ø 8 mm. Após a ligação, valide a comunicação e os sinais no controlador conforme o datasheet.

GLOSSÁRIO TÉCNICO

Princípio calorimétrico

Método de medição indicado para o SA4100, usado para monitoramento de fluxo.

IO-Link

Interface de comunicação do sensor para integração com sistemas compatíveis.

PNP/NPN

Tipos de função elétrica de saída indicados para compatibilidade com entradas de controle.

Sinal analógico 4...20 mA

Saída analógica de corrente com escala ajustável, conforme configuração do sensor.

Grau de proteção IP

Classificação de proteção do invólucro informada para o equipamento.
