Sensor de Fluxo ifm SA2004

Pré-visualizar: SA2004 IFM - Sensor de Fluxo ifm Monitoramento de vazão e temperatura Analógico 4-20mA G 1/2

SA2004 IFM - Sensor de Fluxo ifm Monitoramento de vazão e temperatura Analógico 4-20mA G 1/2

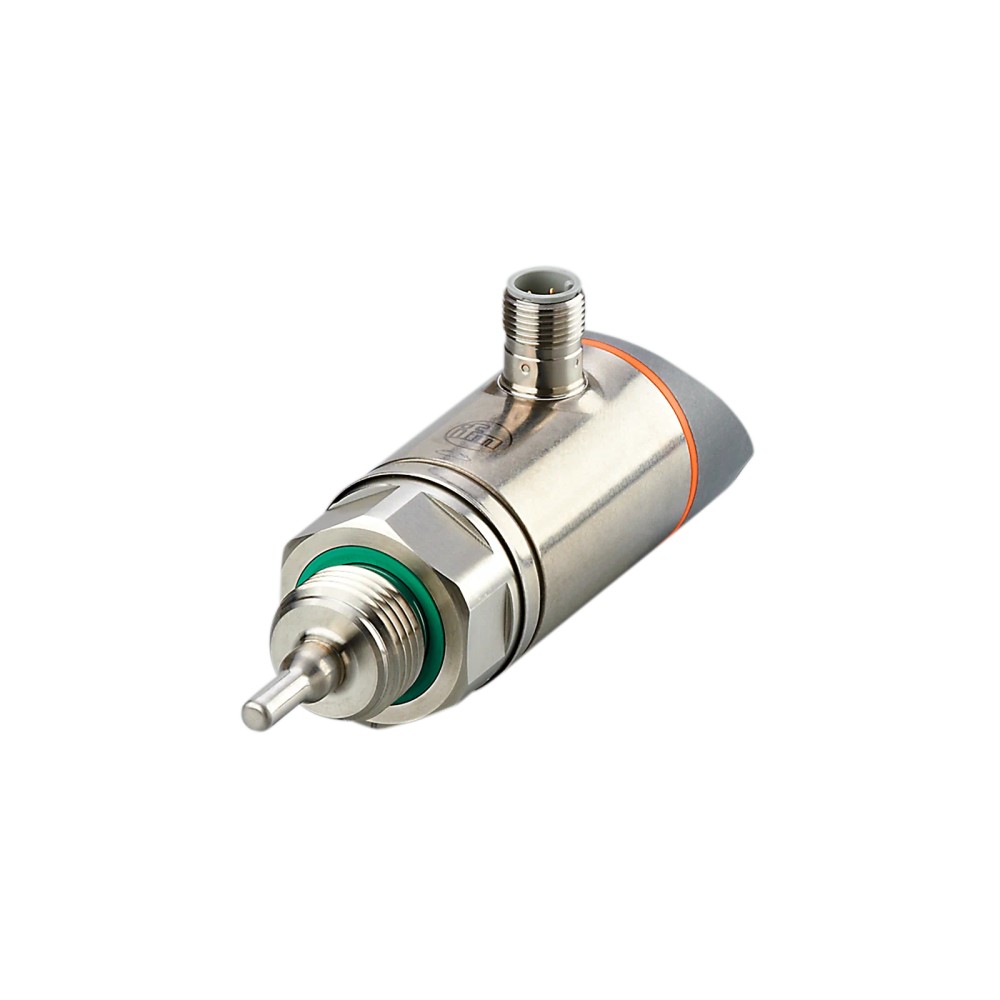

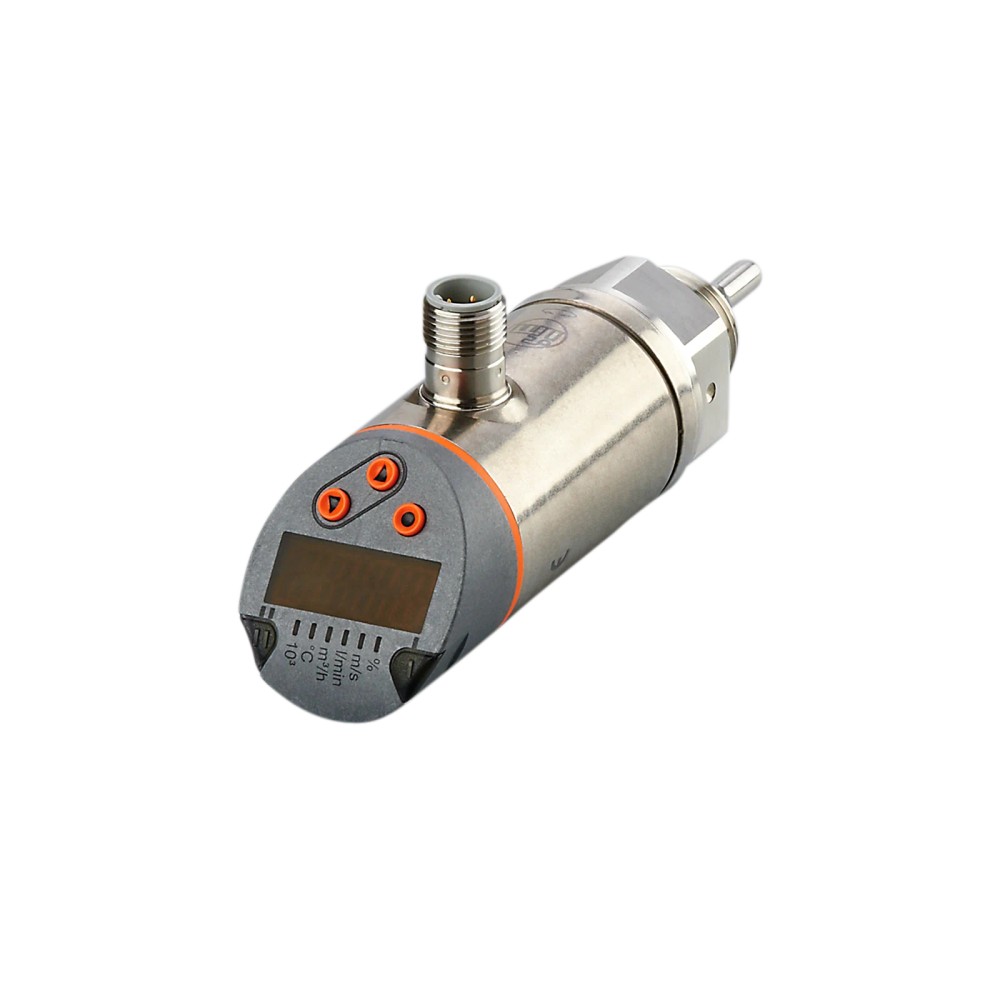

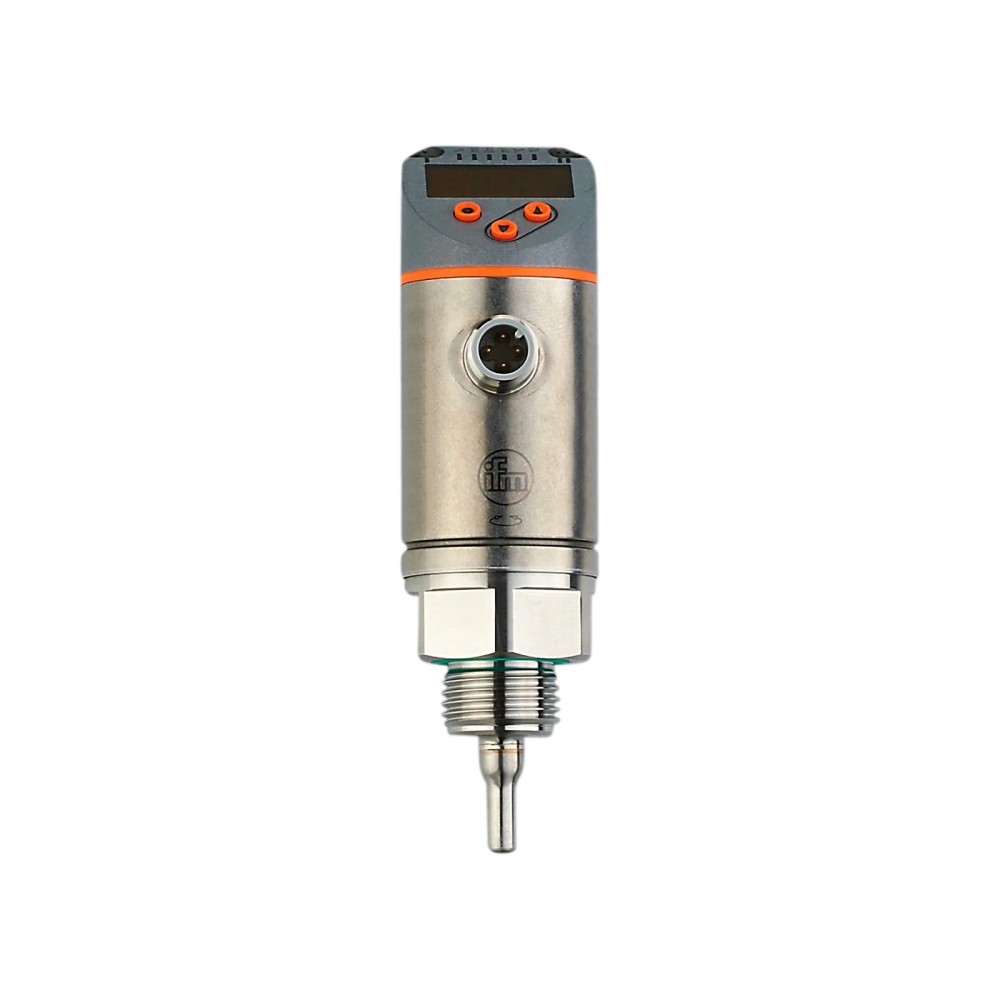

Imagem meramente ilustrativa

R$ 4.350,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SA2004
EAN: 4021179297677
NCM do produto: 90261019

Destaques do Produto Tipo Sensor de Fluxo...mais

Fechar menu

Saiba mais sobre: "SA2004 IFM - Sensor de Fluxo ifm Monitoramento de vazão e temperatura Analógico 4-20mA G 1/2"

Destaques do Produto

Tipo

Sensor de Fluxo Calorimétrico

Sinal

Analógico 4-20mA

Conexão

G 1/2

Fluido

Água, Glicol, Ar, Óleo

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o SA2004 IFM - Sensor de Fluxo Calorimétrico Analógico G 1/2

O SA2004 da IFM é um sensor de fluxo calorimétrico desenvolvido para monitoramento contínuo de vazão e temperatura em meios líquidos (água, glicol, óleos) e gasosos (ar). Equipado com display alfanumérico e duas saídas analógicas de 4-20mA, oferece alta precisão de resposta e robustez mecânica. Suporta pressões de até 100 bar e possui grau de proteção IP65/IP67, garantindo durabilidade em ambientes industriais exigentes.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	SA2004
Princípio de Medição	Calorimétrico
Pressão Máx.	100 bar
Conexão	G 1/2
Temperatura	-20...90 °C
Saídas	2x Analógicas 4-20mA
Proteção	IP65 / IP67

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de circuitos de refrigeração industrial.
Sistemas de circulação de água e soluções de glicol.
Monitoramento de fluxo de ar comprimido (limpo).
Aplicações que utilizam sinais analógicos padrão 4-20mA para CLP.

⚠ Considere outro se precisa de:

Fluidos que corroem aço inoxidável 1.4404 ou vedações FKM.
Sistemas operando acima de 100 bar de pressão nominal.
Aplicações em áreas com risco de explosão (sem certificação específica).
Instalação em tubulações com diâmetro onde a sonda não possa ser totalmente coberta pelo fluido.

APLICAÇÕES E USO

Monitoramento de fluxo em circuitos de refrigeração industrial.
Detecção de fluxo em linhas de ar comprimido para eficiência energética.
Controle de vazão em sistemas hidráulicos de baixa e média pressão.
Supervisão de temperatura e fluxo em processos que utilizam misturas de água e glicol.

COMO ESCOLHER

Antes de comprar o SA2004 IFM - Sensor de Fluxo Calorimétrico Analógico G 1/2, verifique estes pontos:

Quando selecionar este produto

Ideal para processos que demandam medição de fluxo e temperatura simultâneos e utilizam automação baseada em sinais analógicos 4-20mA. Recomendado para líquidos não corrosivos e ar comprimido onde a resistência de 100 bar é suficiente.

Quando buscar outra alternativa

Se o seu CLP exige entrada digital (IO-Link) ou se o fluido exige materiais superiores ao aço inox 316L e vedação FKM. Também evite se o diâmetro da tubulação for muito grande, onde a sonda não consiga ser imersa corretamente.

ESPECIFICAÇÕES TÉCNICAS

Área de aplicação
Princípio de medida	Calorimétrico	Método de detecção baseado na transferência térmica.
Faixa de temperatura do fluido	-20...90 °C	Limite de operação térmica do fluido monitorado.
Resistência à pressão	100 bar	Limite de pressão mecânica da carcaça do sensor.
Fluidos compatíveis	Água, soluções de glicol, ar, óleos	Substâncias testadas para o princípio de medição.

Dados elétricos
Tensão de operação	18...30 DC V	Requisito de alimentação para o dispositivo.
Consumo de corrente	< 100 mA	Corrente máxima drenada em operação normal.
Conexão elétrica	1 x M12; codificação: A; 4 pinos	Interface de conexão padrão industrial.

Saídas
Quantidade de saídas	2 analógicas	Número de canais de saída independentes.
Sinal de saída	4...20 mA	Faixa de sinal analógico configurável.
Proteção contra curto-circuito	Sim	Recurso de segurança contra falhas elétricas.

Dados mecânicos
Conexão de processo	G 1/2 rosca externa	Padrão de montagem mecânica no tubo.
Grau de proteção	IP 65, IP 67	Proteção contra entrada de sólidos e líquidos.
Material das partes molhadas	1.4404 (aço inoxidável / 316L); FKM	Compatibilidade química e durabilidade.

COMPATIBILIDADE

Comunicação

• Analógico 4-20mA

Conexões

Elétrica M12, 4 pinos

Processo G 1/2 rosca externa

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Monitoramento de Água/Glicol	✓	Materiais em contato com fluido e princípio calorimétrico otimizados para estes meios.
Monitoramento de Ar comprimido	✓	O princípio calorimétrico permite medição em fluidos gasosos dentro da faixa especificada.
Aplicações de alta corrosão (ácidos)	✗	Aço 316L e vedação FKM possuem limitações químicas contra ácidos fortes.

INSTALAÇÃO

Como instalar o SA2004 IFM - Sensor de Fluxo Calorimétrico Analógico G 1/2

Desligue a fonte de alimentação do sistema antes de iniciar.
Aplique vedações adequadas na rosca G 1/2 conforme padrão industrial.
Instale o sensor na tubulação garantindo que a ponta da sonda esteja totalmente imersa no fluxo.
Conecte o cabo M12 de 4 pinos seguindo o diagrama de pinagem do fabricante.
Ligue a alimentação e execute a função Teach ou parametrização conforme manual para o fluido específico.
Verifique se o display apresenta os valores esperados e realize teste de estanqueidade no processo.

Diagrama Elétrico Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Leitura de fluxo instável ou oscilante.	Bolhas de ar ou turbulência excessiva no ponto de instalação.	Verificar se a instalação respeita o comprimento de entrada necessário e se não há ar preso na tubulação.
Display apagado ou sensor sem resposta (sem sinal 4-20mA).	Falha na alimentação elétrica ou curto no cabeamento M12.	Medir a tensão de 18-30V DC no conector M12 e verificar integridade do cabo.
Desvio gradual na medição ou resposta lenta.	Acúmulo de sedimentos ou incrustações na sonda.	Realizar inspeção visual da sonda e verificar a necessidade de limpeza química ou mecânica leve.
Vazamento no ponto de conexão ou erro de leitura por mau contato.	Torque de instalação excessivo ou desalinhamento do sensor.	Verificar o estado da rosca, vedação FKM e realizar o reaperto conforme especificações.

DOCUMENTAÇÃO TÉCNICA

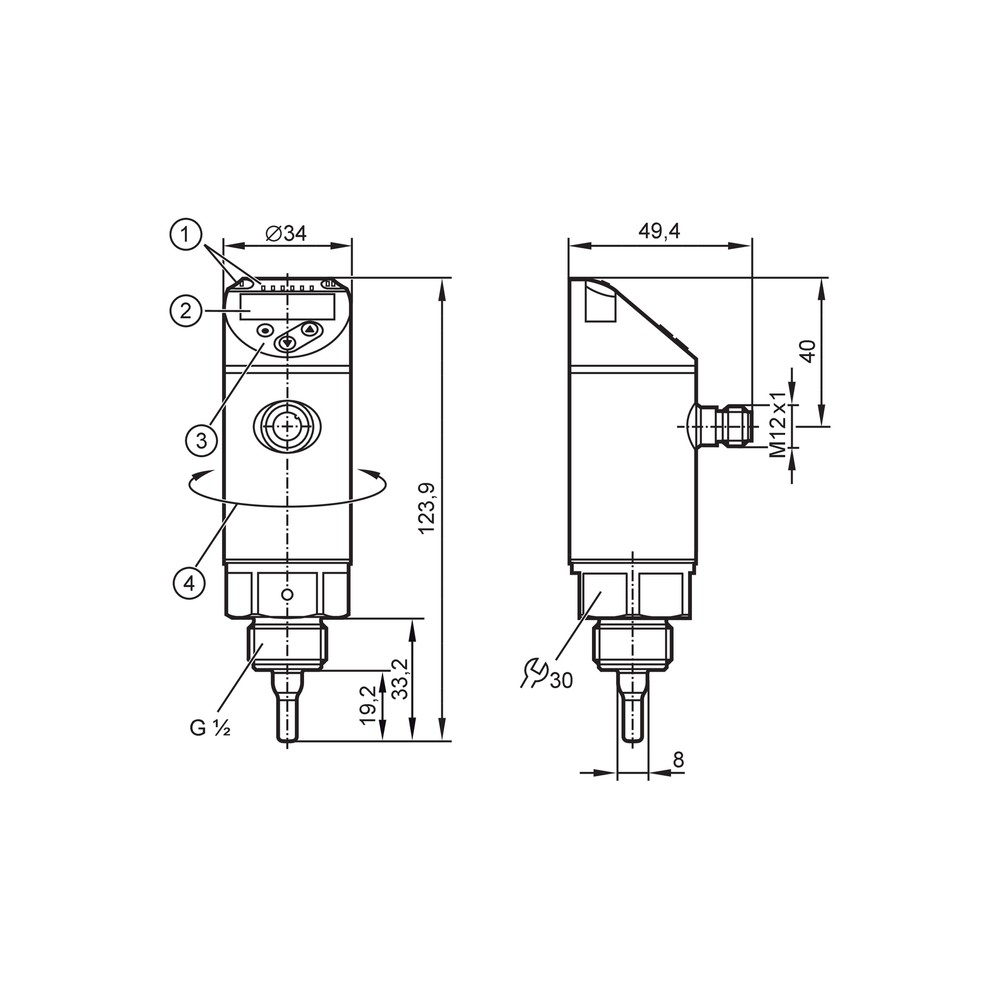

Datasheet Técnico SA2004 (Datasheet) Desenho Dimensional em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor de fluxo SA2004 da ifm?

O SA2004 é um sensor de fluxo calorimétrico projetado para monitorar vazão e temperatura de meios líquidos e gasosos, como água, soluções de glicol, óleos e ar, utilizando uma saída analógica de 4-20mA.

Quais são as especificações de conexão deste sensor?

Sim, ele possui uma conexão de processo G 1/2 rosca externa e requer uma conexão elétrica via conector M12 de 4 pinos.

Para quais aplicações o SA2004 não é recomendado?

Este modelo não é indicado para fluidos altamente agressivos que corroam aço inoxidável 1.4404 (316L) ou anel de vedação em FKM. Também deve ser evitado em sistemas que excedam a pressão de trabalho de 100 bar.

Posso usar este sensor em ambientes explosivos ou para medição fiscal?

Não é um sensor de fluxo para ambientes classificados como áreas perigosas (ex: atmosferas explosivas ATEX), a menos que especificado em manual dedicado, nem substitui medidores de vazão de precisão magnéticos ou mássicos para faturamento fiscal.

O sensor não liga. O que devo verificar?

Se o display não acender ou não apresentar valores, verifique primeiro a tensão de alimentação de 18-30V DC no pino correspondente. Confirme se há curto-circuito no cabeamento e se o conector M12 está inserido corretamente.

O que causa leituras instáveis de fluxo?

Valores de leitura erráticos ou instáveis indicam frequentemente a presença de bolhas de ar no fluido ou turbulência excessiva devido a uma instalação sem comprimento de entrada retilínea suficiente (recomenda-se seguir as diretrizes do manual).

Devo escolher este modelo ou um modelo IO-Link?

Este produto utiliza saída analógica 4-20mA padrão. Se seu sistema exige comunicação digital avançada para monitoramento remoto de diagnósticos e parametrização remota, considere modelos da linha com suporte a IO-Link.

Preciso de um transmissor externo para ler o sinal deste sensor?

O SA2004 é um componente completo que inclui display e processamento de sinal integrado. Não requer módulos de processamento externos para realizar a leitura básica de 4-20mA.

Como garantir a precisão na instalação?

A instalação deve garantir que a sonda esteja totalmente imersa no fluido, respeitando a posição de montagem descrita no manual para evitar bolsas de ar. Utilize sempre vedações compatíveis com a rosca G 1/2 e verifique o torque de aperto para não danificar o corpo do sensor.

Qual a procedência deste produto?

A ifm garante a procedência original através da faturamento direto pela IFM ELECTRONIC LTDA. A peça é despachada seguindo os padrões de qualidade e logística da própria fabricante.
