Sensor de Fluxo IFM SA2000 - Alta Precisão IO-Link

Pré-visualizar: SA2000 IFM - Sensor de Fluxo IFM Medição de vazão e temperatura IO-Link, 100 bar, G 1/2

SA2000 IFM - Sensor de Fluxo IFM Medição de vazão e temperatura IO-Link, 100 bar, G 1/2

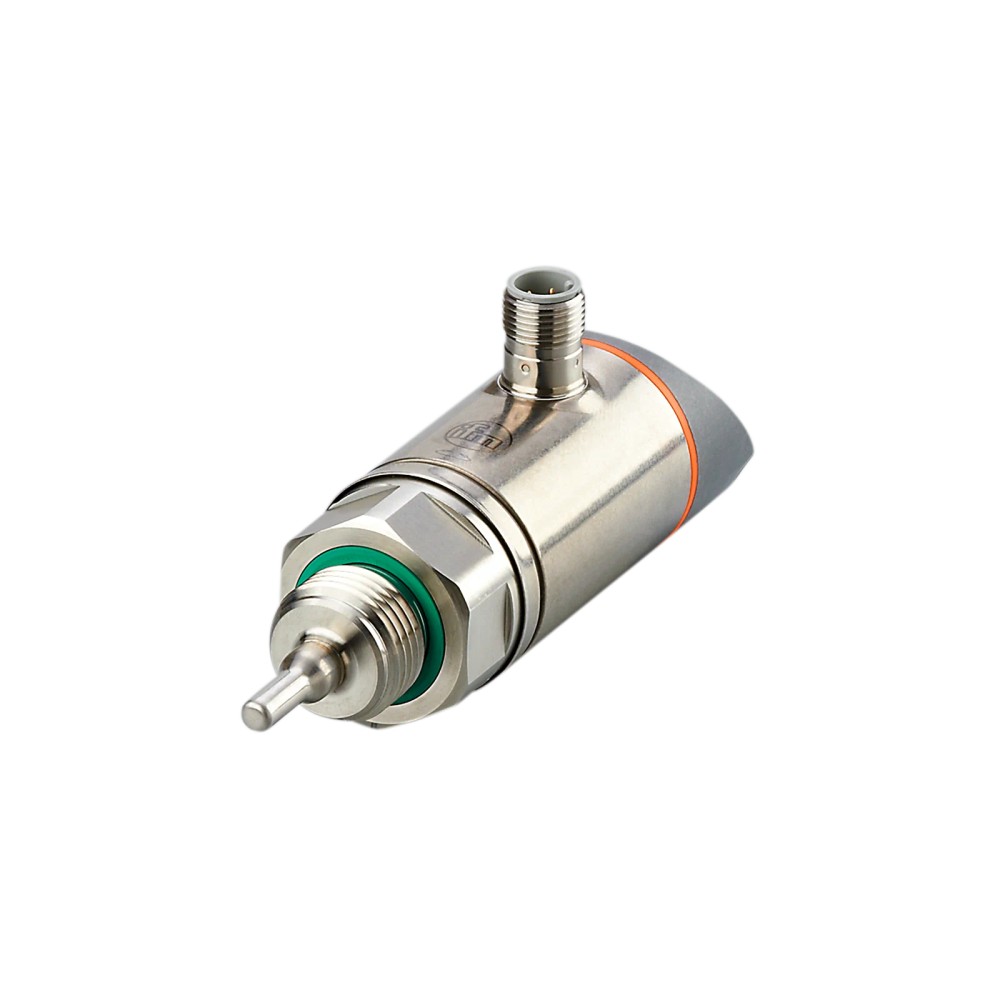

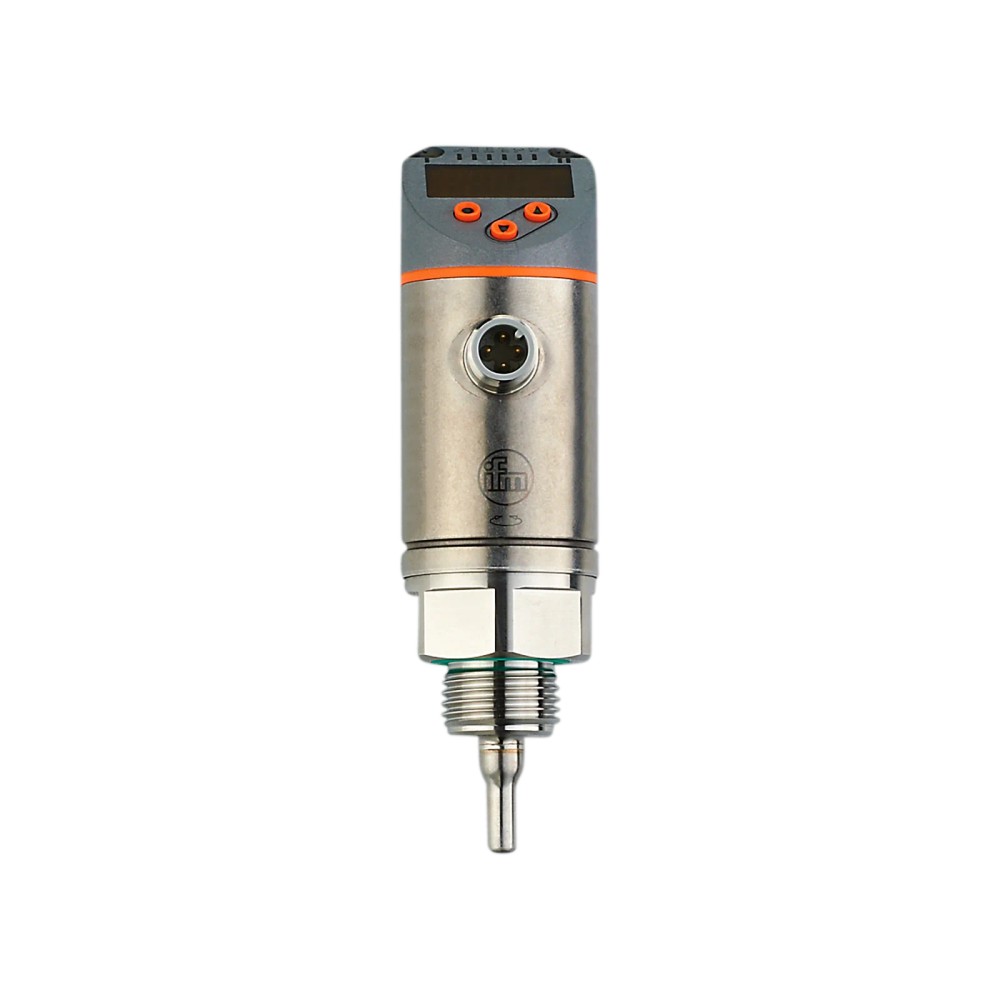

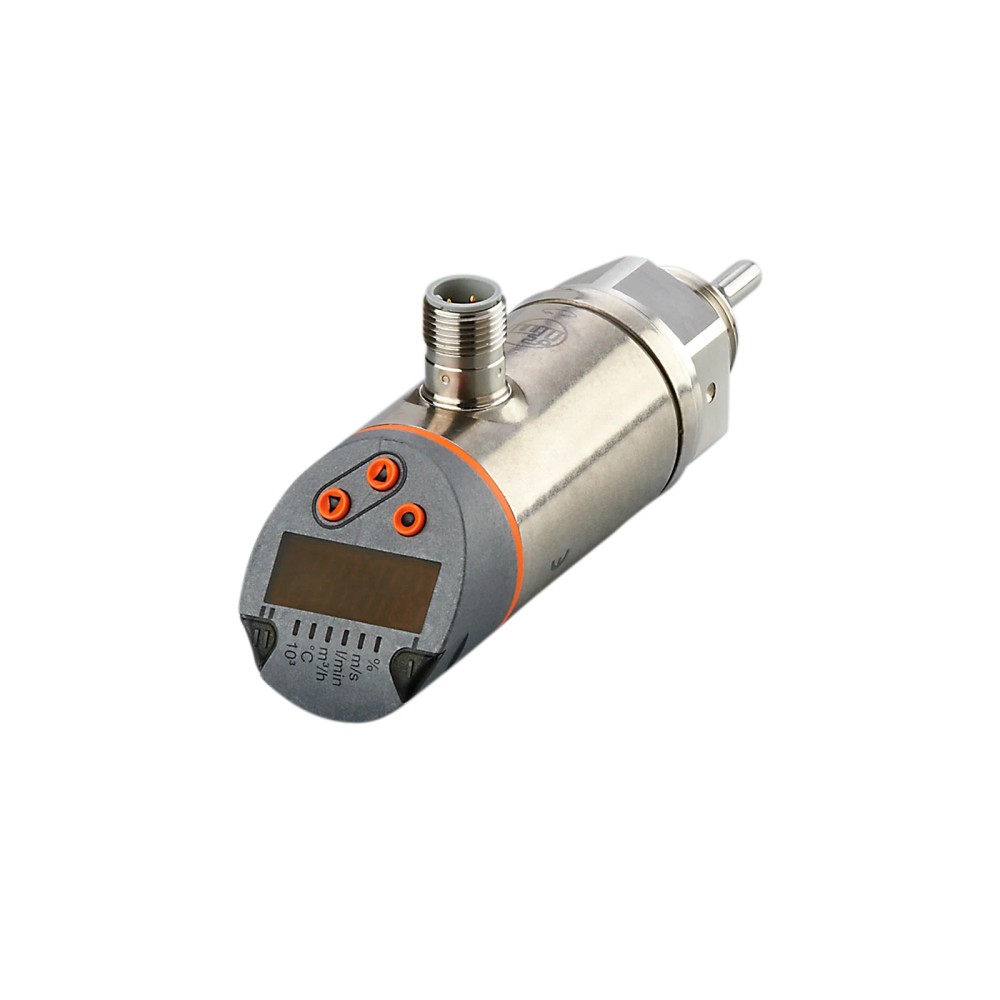

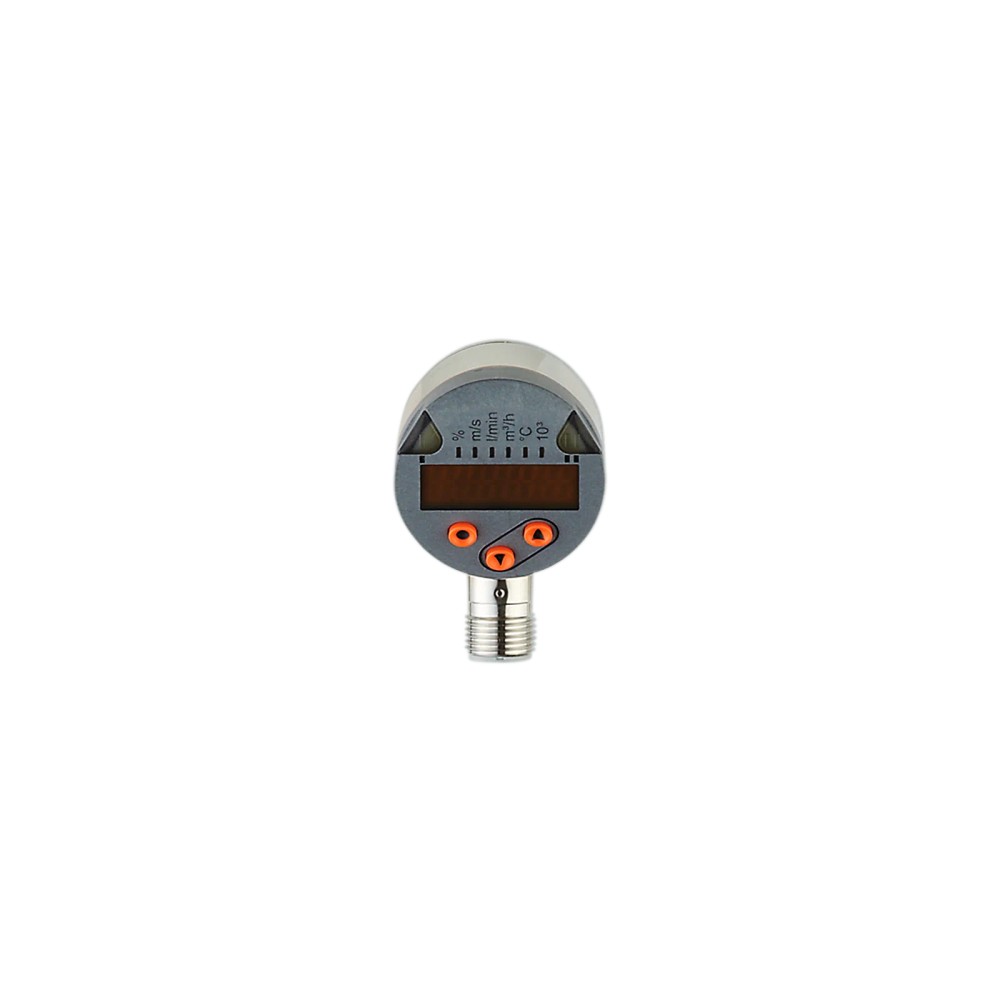

Imagem meramente ilustrativa

R$ 4.272,72

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SA2000
EAN: 4021179297660
NCM do produto: 90261019

Destaques do Produto Conexão de processo G...mais

Fechar menu

Saiba mais sobre: "SA2000 IFM - Sensor de Fluxo IFM Medição de vazão e temperatura IO-Link, 100 bar, G 1/2"

Destaques do Produto

Conexão de processo

G 1/2, rosca externa

Pressão máxima indicada

100 bar

Temperatura do fluido

-20 a 90 °C

Interface

IO-Link 1.1 e modo SIO

Sinais disponíveis

Comutação, analógico 4...20 mA e frequência 0...1000 Hz, configuráveis

Alimentação

18...30 V DC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Fluxo IFM SA2000 – medição de vazão e temperatura, IO-Link, G 1/2, 100 bar

O IFM SA2000 é um sensor de fluxo calorimétrico para monitorar vazão e temperatura de fluidos. Oferece duas saídas digitais, uma saída analógica configurável e comunicação IO-Link, além de display integrado. Possui conexão de processo G 1/2 com rosca externa e resistência à pressão de até 100 bar. A temperatura do fluido admissível é de -20 a 90 °C.

PRINCIPAIS ESPECIFICAÇÕES

Modelo / SKU	SA2000
Princípio de medição	Calorimétrico
Variáveis monitoradas	Vazão e temperatura
Conexão de processo	G 1/2, rosca externa
Resistência à pressão	100 bar / 10 MPa
Temperatura do fluido	-20 a 90 °C
Saídas	2 digitais; 1 analógica; saída de frequência configurável
Comunicação	IO-Link 1.1; modo SIO
Conexão elétrica	1 x M12, codificação A, 4 contatos
Proteção do invólucro	IP65; IP67

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de vazão e temperatura de água, soluções de glicol, ar e óleos, respeitando os limites de medição e as condições especificadas para cada fluido.
Instalações com conexão de processo G 1/2 rosca externa, alimentação de 18...30 V DC e necessidade de sinais de comutação, analógico, frequência ou IO-Link.
Aplicações em que a pressão de operação não ultrapasse 100 bar e a temperatura do fluido permaneça entre -20 e 90 °C.

⚠ Considere outro se precisa de:

Não selecionar para fluidos ou condições fora dos limites de temperatura, pressão e faixas de ajuste especificados pelo fabricante.
Não presumir compatibilidade com conexões de processo diferentes de G 1/2 rosca externa sem verificar o projeto e os adaptadores necessários.
Não usar a saída analógica como sinal de tensão: a ficha informa saída de corrente de 4...20 mA.

APLICAÇÕES E USO

Uso comprovado pela ficha: monitoramento de vazão em água, soluções de glicol, ar e óleos, com faixas de ajuste específicas para líquidos e gases; verificar viscosidade para óleos e os limites do modo de operação.
Uso comprovado pela ficha: acompanhamento de temperatura do fluido entre -20 e 90 °C, com leitura pelo display e integração conforme sinais disponíveis.
Possibilidade de integração inferida: envio de dados do sensor a um sistema de automação via IO-Link 1.1, desde que o master seja Classe A e a arquitetura seja compatível.
Limitação: para medições absolutas, a ficha recomenda medição de referência; o ajuste de fábrica é relativo. Consulte o datasheet para configurar o sensor conforme o processo.

COMO ESCOLHER

Antes de comprar o Sensor de Fluxo IFM SA2000 – medição de vazão e temperatura, IO-Link, G 1/2, 100 bar, verifique estes pontos:

Escolha o SA2000 quando

A instalação exigir medição calorimétrica de vazão e temperatura, conexão G 1/2 externa, pressão de até 100 bar e integração por IO-Link ou sinais configuráveis de comutação, corrente e frequência.

Verifique a faixa do fluido antes de selecionar

Para líquidos, a faixa de ajuste informada é 0,04...3 m/s em modo absoluto e 0,04...6 m/s em modo relativo. Para gases, é 2...100 m/s em modo absoluto e 2...200 m/s em modo relativo. Confirme também a compatibilidade do fluido e suas condições no datasheet.

Considere outra opção ou valide com o fabricante quando

A conexão necessária não for G 1/2 externa, a alimentação não estiver entre 18...30 V DC, ou os requisitos excederem os limites declarados. A ficha não fornece dados suficientes para indicar um modelo alternativo específico.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor de fluxo calorimétrico compacto com display	Identificação do produto.
Modelo / SKU / Part number	SA2000	Código para identificação e seleção.
GTIN	4021179297660	Identificador comercial informado na ficha.
Princípio de medida	Calorimétrico	Princípio utilizado para a medição.
Fluidos indicados	Água; soluções de glicol; ar; óleos	Fluidos relacionados na ficha; respeitar limites e condições específicos.
Modo de operação	Relativo; completamente líquido; completamente gasoso. Medição absoluta: referência recomendada; ajuste de fábrica relativo.	A configuração e o modo devem ser considerados na colocação em serviço.
Informação sobre óleos	Óleos de baixa viscosidade: ≤ 40 mm²/s a 40 °C; óleos de alta viscosidade: > 40 mm²/s a 40 °C.	Classificação de viscosidade indicada para os óleos.

Faixa de medição
Líquidos, modo absoluto – faixa de ajuste	0,04...3 m/s	Faixa de ajuste declarada para líquidos no modo absoluto.
Líquidos, modo relativo – faixa de ajuste	0,04...6 m/s	Faixa de ajuste declarada para líquidos no modo relativo.
Gases, modo absoluto – faixa de ajuste	2...100 m/s	Faixa de ajuste declarada para gases no modo absoluto.
Gases, modo relativo – faixa de ajuste	2...200 m/s	Faixa de ajuste declarada para gases no modo relativo.
Sensibilidade máxima, líquidos, modo absoluto	0,04...3 m/s	Faixa especificada na ficha para sensibilidade máxima.
Sensibilidade máxima, líquidos, modo relativo	0,04...3 m/s	Faixa especificada na ficha para sensibilidade máxima.
Sensibilidade máxima, gases, modo absoluto	30...100 m/s	Faixa especificada na ficha para sensibilidade máxima.
Sensibilidade máxima, gases, modo relativo	30...100 m/s	Faixa especificada na ficha para sensibilidade máxima.
Faixa de medição de temperatura do fluido	-20...90 °C	Limites de operação declarados para a temperatura do fluido.

Precisão e desvios
Precisão em modo relativo	± (7 % MW + 2 % MEW)	Precisão declarada; MW e MEW conforme nomenclatura do fabricante.
Repetibilidade em modo absoluto	0,05 m/s para água; velocidade do fluxo 0,05...3 m/s	Condição de referência especificada para água.
Repetibilidade em modo relativo	0,05 m/s para água; velocidade do fluxo 0,05...3 m/s	Condição de referência especificada para água.
Derivação de temperatura da vazão	0,003 m/s x 1/K (< 20 °C; > 70 °C)	Desvio informado para as condições de temperatura indicadas.
Controle de temperatura – precisão	± 0,3 / ± 1 K	Valores de precisão de temperatura declarados na ficha.
Controle de temperatura – resolução	0,2 °C	Resolução de indicação/medição de temperatura especificada.
Controle de temperatura – derivação	± 0,005 K/°C	Derivação especificada para o controle de temperatura.

Tempos de resposta
Tempo de resposta	0,5 s (T09); água: 0,8 s; ar: 7 s; óleo: 1,8 s	Valores informados por fluido; glicol também aparece com 0,8 s na ficha.
Tempo dinâmico de resposta T05/T09	1,5 s (T09)	Valor declarado para a especificação T05/T09.
Tempo mínimo do ciclo do processo	3 ms	Tempo mínimo de ciclo informado.
Retardo de prontidão	10 s	Tempo declarado até a prontidão do sensor.

Alimentação e proteção elétrica
Tensão de operação	18...30 V DC	Faixa de alimentação declarada.
Consumo de corrente	< 100 mA	Limite informado para o consumo.
Classe de proteção elétrica	III	Classe de proteção declarada.
Proteção contra curto-circuitos	Sim, por impulso	Proteção indicada para as saídas.
Proteção contra sobrecarga	Sim	Recurso de proteção informado.
Proteção contra inversão de polaridade	Sim	Recurso de proteção informado.
Queda máxima de tensão da saída de comutação DC	2,5 V	Valor máximo declarado para a saída.
Corrente constante máxima da saída de comutação DC	250 mA	Limite de corrente indicado para a saída de comutação.
EMC	DIN EN 60947-5-9	Norma declarada na ficha.

Entradas, saídas e sinais
Função elétrica	PNP/NPN	Função elétrica declarada.
Quantidade de saídas digitais	2	Número de saídas digitais informado.
Quantidade de saídas analógicas	1	Número de saídas analógicas informado.
Saída analógica	4...20 mA, escala ajustável	Saída de corrente configurável.
Carga máxima da saída analógica	350 Ω	Limite de carga declarado.
Saída de frequência	0...1000 Hz	Faixa da saída de frequência informada.
Sinais configuráveis	Sinal de comutação; sinal analógico; sinal de frequência; IO-Link	Funções de saída configuráveis indicadas na ficha.

Interfaces e comunicação
Interface de comunicação	IO-Link	Interface de comunicação suportada.
Revisão IO-Link	1.1	Revisão declarada.
Tipo de transferência	COM2 (38,4 kBaud)	Taxa e tipo de transferência informados.
SDCI	IEC 61131-9	Padrão declarado para comunicação IO-Link.
Perfil	Smart Sensor – SSP 0 Generic Profiled Sensor	Perfil informado na ficha.
Modo SIO	Sim	Operação em modo SIO disponível.
Classe de master port exigida	A	Classe de porta necessária para IO-Link.

Display e elementos de operação
Display	Exibição alfanumérica de 4 dígitos, vermelho/verde	Indicação dos valores de medição.
LEDs de display	6 LEDs verdes	Elementos luminosos indicados na ficha.
LEDs de status de chaveamento	2 LEDs amarelos	Indicação de estado das saídas.
Invólucro orientável	345°	Orientação do invólucro indicada na descrição do produto.

Condições ambientais e resistência
Temperatura ambiente	-40...80 °C	Faixa ambiental declarada.
Temperatura de armazenamento	-40...100 °C	Faixa de armazenamento declarada.
Proteção IP	IP65; IP67	Graus de proteção declarados; a adequação depende das condições reais de instalação.
Resistência à pressão	100 bar / 10 MPa	Limite de pressão declarado para o produto.
MAWP em aplicações segundo CRN	85 bar	Valor específico informado para aplicações segundo CRN.
Resistência a choques	DIN EN 60068-2-27, 50 g (11 ms)	Condição de ensaio declarada.
Resistência a vibrações	DIN EN 60068-2-6, 20 g (10...2000 Hz)	Condição de ensaio declarada.
Gradiente de temperatura	100 K/min	Valor declarado para gradiente térmico.
MTTF	143 anos	Valor informado na ficha; não representa garantia de vida útil em qualquer aplicação.

Conexões e dados mecânicos
Conexão de processo	G 1/2, rosca externa	Tipo de conexão mecânica informado.
Conexão elétrica	1 x M12, codificação A, 4 contatos banhados a ouro	Conector e contatos indicados na ficha.
Dimensões	Ø 34 mm; comprimento 123,9 mm	Dimensões externas informadas.
Comprimento da sonda	19,2 mm	Comprimento declarado da sonda.
Comprimento de instalação	19,2 mm	Comprimento de instalação informado.
Diâmetro da sonda	5 mm	Dimensão declarada.
Materiais do produto	1.4404 (aço inoxidável/316L); 1.4310 (aço inoxidável/301); PBT-GF20; PBT-GF30	Materiais listados para o produto.
Materiais em contato com o fluido	1.4404 (aço inoxidável/316L); anel de vedação FKM	Materiais declarados para contato com o processo.
Invólucro	Cilíndrico	Formato informado.
Peso	270 g	Massa declarada no dataset.
Característica especial	Contatos banhados a ouro	Característica dos contatos elétricos.
Certificado UL	Número de aprovação UL I003; arquivo E174189	Identificação de aprovação indicada na ficha.

COMPATIBILIDADE

Comunicação

• IO-Link 1.1, tipo de transferência COM2 (38,4 kBaud), SDCI conforme IEC 61131-9; perfil Smart Sensor SSP 0 Generic Profiled Sensor.

• Modo SIO disponível.

• Saída de frequência configurável: 0...1000 Hz.

Conexões

Elétrica Conector M12, codificação A, 4 contatos banhados a ouro. Alimentação 18...30 V DC; consumo de corrente < 100 mA. Exige master port IO-Link Classe A para comunicação IO-Link. A ficha indica duas saídas digitais e uma saída analógica de corrente 4...20 mA; carga máxima da saída analógica: 350 Ω.

Processo Conexão de processo G 1/2 com rosca externa. Resistência à pressão declarada: 100 bar / 10 MPa. Materiais em contato com o fluido: aço inoxidável 1.4404 (316L) e anel de vedação FKM.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Instalação com conexão de processo G 1/2 rosca externa e alimentação de 18...30 V DC.	✓	Essas condições correspondem às especificações declaradas para conexão mecânica e alimentação elétrica.
Integração IO-Link com master port Classe A.	✓	O sensor suporta IO-Link 1.1 e a ficha especifica master port exigida Classe A.
Aplicação que precisa de sinal analógico de corrente 4...20 mA, respeitando carga máxima de 350 Ω.	✓	A saída analógica e sua carga máxima estão informadas na ficha.
Aplicação que exige saída analógica de tensão.	✗	A ficha informa saída analógica de corrente 4...20 mA, não uma saída de tensão.
Aplicação com fluido entre -20 e 90 °C e pressão de até 100 bar.	✓	A condição está dentro dos limites declarados de temperatura do fluido e resistência à pressão; confirme também faixa de medição e compatibilidade do fluido.
Aplicação com conexão diferente de G 1/2 externa.	✗	A conexão informada para este modelo é G 1/2 rosca externa; a ficha não especifica outras conexões.

INSTALAÇÃO

Como instalar o Sensor de Fluxo IFM SA2000 – medição de vazão e temperatura, IO-Link, G 1/2, 100 bar

Confirme antes da montagem se a conexão do processo é G 1/2 rosca externa e se as condições de pressão e temperatura estão dentro dos limites do sensor.
Verifique se o fluido e a faixa de vazão estão contemplados no datasheet, incluindo o modo relativo ou absoluto aplicável.
Instale o sensor na conexão de processo compatível e assegure a vedação adequada ao conjunto; a ficha identifica anel de vedação FKM.
Conecte a alimentação dentro da faixa de 18...30 V DC usando a conexão M12 codificação A de 4 contatos; consulte o esquema do fabricante para a pinagem e os sinais.
Para comunicação IO-Link, utilize master port Classe A e configure a interface conforme IO-Link 1.1 e COM2; alternativamente, considere o modo SIO disponível.
Após energizar, aguarde o retardo de prontidão de 10 s e confira display, estado dos LEDs, configuração das saídas e plausibilidade das leituras no processo.

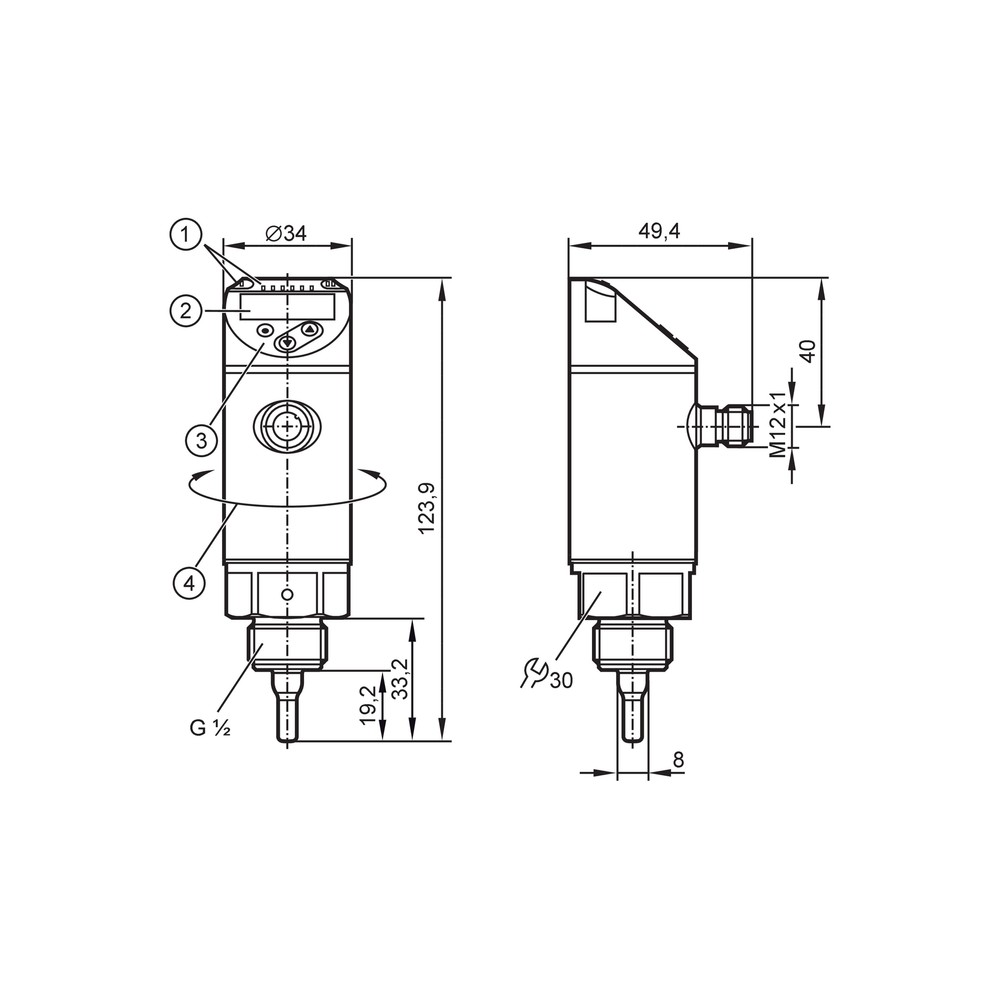

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O valor de vazão indicado não corresponde ao comportamento esperado do processo.	Modo de operação, faixa configurada ou fluido selecionado podem não corresponder às condições reais; a ficha informa ajuste de fábrica relativo e recomenda referência para medição absoluta.	Confira no display e na configuração o modo relativo/absoluto, a faixa de ajuste aplicável ao fluido e a necessidade de uma medição de referência.
Não há comunicação IO-Link com o controlador.	Master port incompatível com a Classe A exigida, configuração de comunicação divergente ou conexão elétrica inadequada.	Confirme que a porta do master é Classe A, que suporta IO-Link 1.1/COM2 e que o cabo e o conector M12 estão conectados conforme documentação do fabricante.
A saída analógica não varia como esperado ou apresenta leitura incorreta no sistema.	Entrada do controlador configurada para tensão em vez de corrente, escala ajustada incompatível ou carga superior ao máximo especificado.	Verifique se a entrada é 4...20 mA, confira a escala configurada e valide que a carga da saída não excede 350 Ω.
O sensor não inicializa ou as saídas não comutam.	Alimentação fora da faixa especificada, ligação incorreta ou condição de processo/configuração fora da faixa ajustada.	Meça a alimentação e confirme 18...30 V DC; revise a ligação M12 com o diagrama oficial e confira parâmetros, estado dos LEDs e condições do processo.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM SA2000 (PT-BR) (Datasheet) Desenho em escala IFM SA2000 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM SA2000 e para quem ele serve?

É um sensor calorimétrico para monitorar vazão e temperatura de fluidos. Destina-se a instalações que atendam às faixas de medição, conexão e condições operacionais indicadas na ficha.

Quais sinais e protocolos o SA2000 oferece?

Ele suporta IO-Link 1.1 e modo SIO, além de sinais configuráveis de comutação, analógico e frequência. A saída analógica é de 4...20 mA.

O que acompanha o produto?

A ficha fornecida não identifica acessórios ou itens inclusos. Confirme o conteúdo de fornecimento com o vendedor ou com a documentação do fabricante.

O SA2000 serve para qualquer conexão de processo?

Não é possível afirmar compatibilidade com qualquer conexão: a ficha especifica G 1/2 com rosca externa. Para outras conexões, valide o conjunto mecânico e eventuais adaptadores antes da instalação.

Posso usar este sensor em fluidos acima de 90 °C ou abaixo de -20 °C?

A faixa declarada para o fluido é de -20 a 90 °C. Uma condição fora desses limites não está coberta pela especificação fornecida.

Ele pode substituir um sensor com saída analógica de tensão?

A ficha informa saída analógica de corrente de 4...20 mA, não saída de tensão. Confirme que a entrada do sistema de controle aceita esse tipo de sinal.

O display acende, mas a leitura de vazão parece incorreta: o que verifico antes de trocar o sensor?

Confira o modo de operação e a faixa configurada para o fluido; o ajuste de fábrica é relativo e a ficha recomenda medição de referência para o modo absoluto. Verifique também se as condições do processo estão dentro das faixas especificadas.

O controlador não recebe o sinal IO-Link; o que devo verificar?

Confirme que o master utiliza porta Classe A e que a configuração corresponde a IO-Link 1.1 e COM2. Verifique também alimentação e conexão M12 conforme a documentação oficial.

Preciso de um kit de instalação ou o sensor pode ser comprado avulso?

A ficha identifica o SA2000 como produto, mas não informa um kit nem acessórios incluídos. Confirme os itens necessários para a instalação e aquisição separada junto ao fornecedor.

Quais cuidados devo tomar ao instalar o sensor?

Confirme a conexão G 1/2 externa, a vedação e os limites de pressão, temperatura e fluido antes da montagem. Para pinagem e esquema elétrico, consulte o datasheet do fabricante, pois a ficha fornecida não inclui esses diagramas.

GLOSSÁRIO TÉCNICO

Princípio calorimétrico

Método de medição indicado para o SA2000, usado para determinar a vazão a partir da resposta térmica do fluido. (Ref.: Princípio de medida: calorimétrico)

IO-Link

Interface de comunicação digital do sensor para integração com um master compatível. (Ref.: IO-Link 1.1; IEC 61131-9)

Modo relativo

Modo de operação configurado de fábrica no SA2000, em contraste com a medição absoluta, para a qual a ficha recomenda medição de referência. (Ref.: Modo de operação)

COM2

Tipo de transferência IO-Link informado para o sensor, com taxa de 38,4 kBaud. (Ref.: Tipo de transferência)

G 1/2 rosca externa

Especificação mecânica da conexão de processo do sensor. (Ref.: Conexão de processo)

Ligações relacionadas com "SA2000 IFM - Sensor de Fluxo IFM Medição de vazão e temperatura IO-Link, 100 bar, G 1/2"

Comentáriosmais

Fechar menu

Gostaríamos de saber a sua opinião sobre: "SA2000 IFM - Sensor de Fluxo IFM Medição de vazão e temperatura IO-Link, 100 bar, G 1/2"

Para avaliar, preencha:

Ligações relacionadas com
