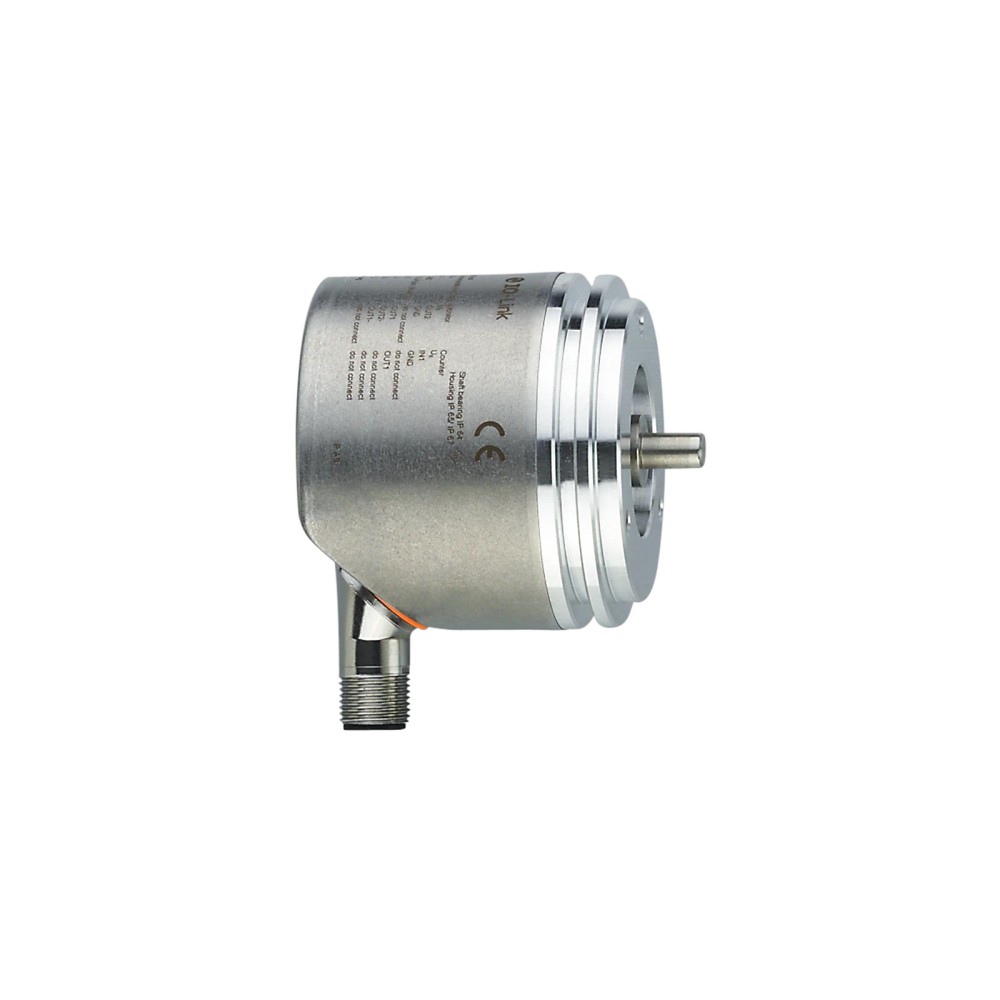

Imagem meramente ilustrativa

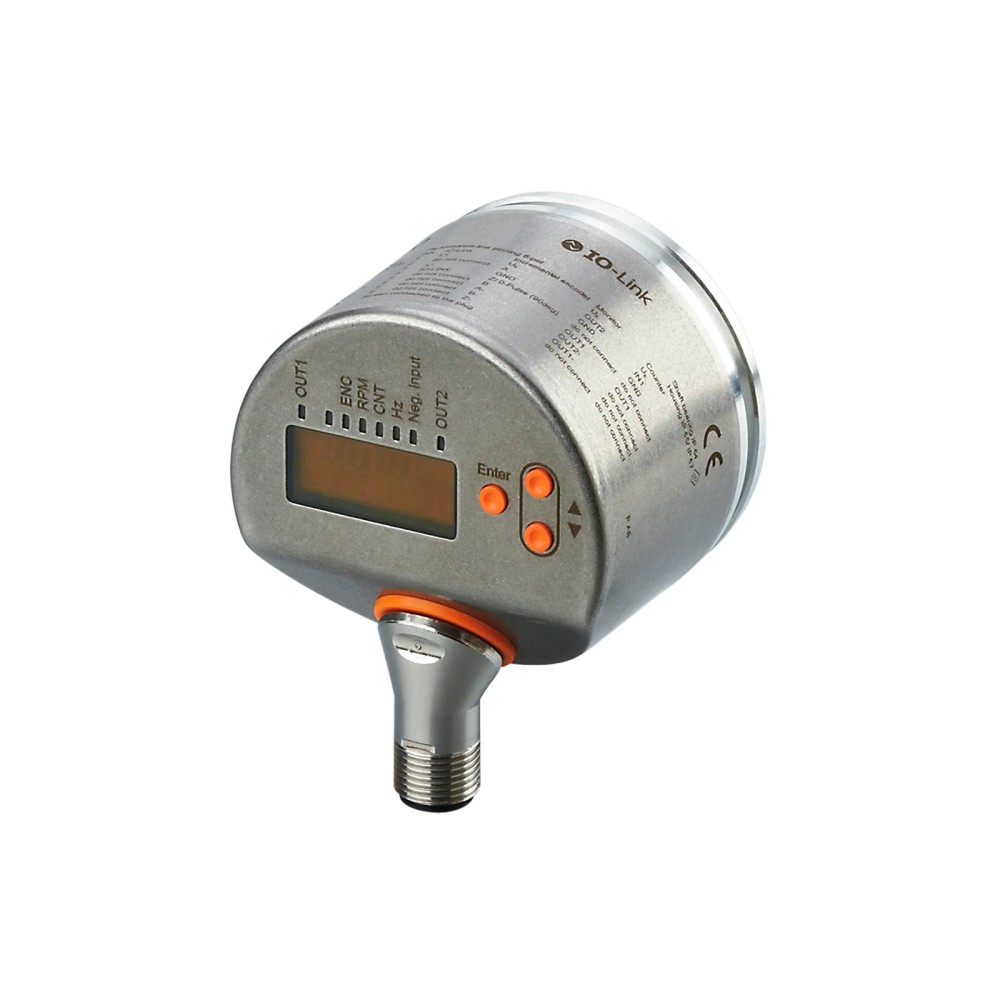

Imagem meramente ilustrativa

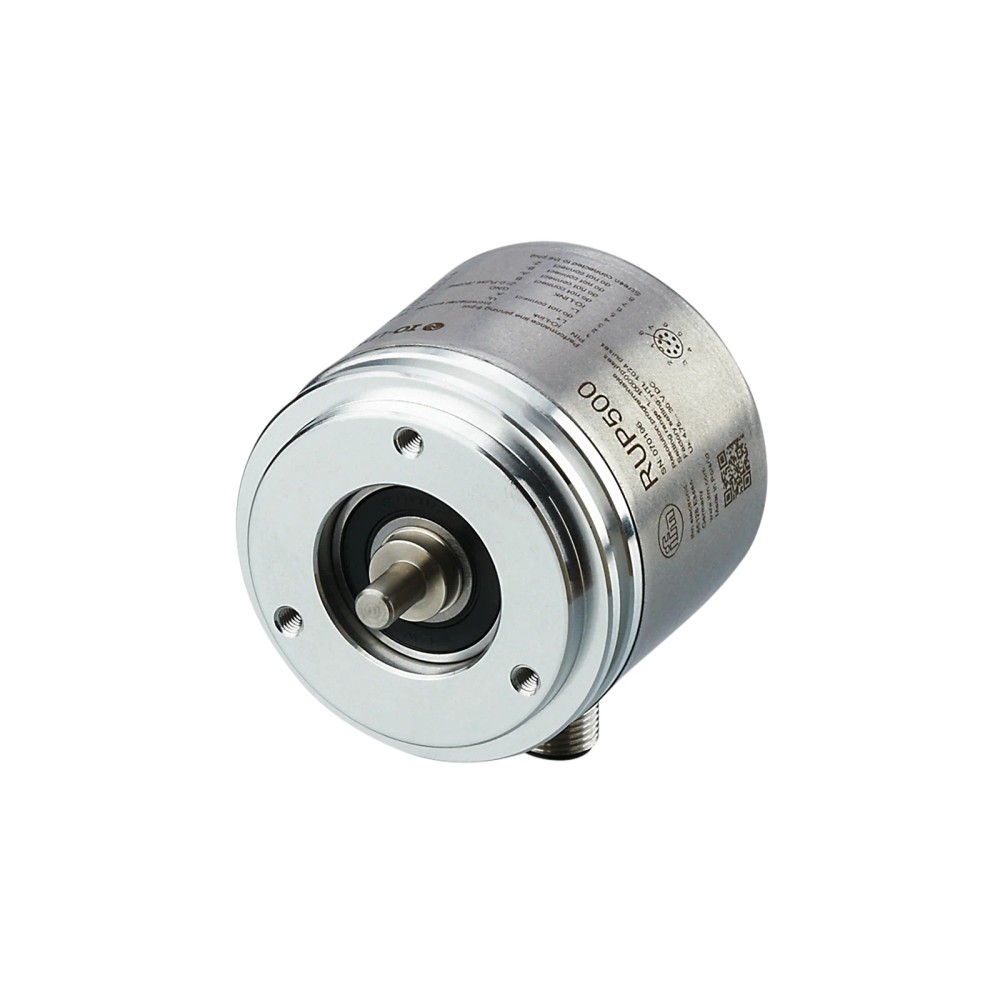

Imagem meramente ilustrativa
Imagem meramente ilustrativa
- Referência do fabricante: RUP500
- EAN: 4021179283533
- NCM do produto: 90318099
Destaques do Produto
Tipo de Eixo
Maciço...mais
Saiba mais sobre: "RUP500 IFM - Encoder IFM Posição/Velocidade 6mm, Display, IO-Link, M12"
Destaques do Produto
Tipo de Eixo
Maciço 6mm
Tecnologia
Incremental
Comunicação
IO-Link
Interface
Display Integrado
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.
Sobre o RUP500 IFM - Encoder IFM Posição/Velocidade 6mm, Display, IO-Link, M12
O RUP500 é um encoder incremental projetado para o monitoramento preciso de posição e velocidade em aplicações industriais. Equipado com um eixo maciço de 6mm, ele integra um display local para status e suporte ao protocolo IO-Link, permitindo diagnósticos avançados e parametrização remota. É a solução ideal para sistemas que exigem alta conectividade e flexibilidade na resolução de sinal.
PRINCIPAIS ESPECIFICAÇÕES
| Marca | IFM |
| SKU | RUP500 |
| Eixo | Maciço 6mm |
| Resolução | 1-10.000 (Ajustável) |
| Interface | IO-Link |
| Conexão | M12 |
| Display | Sim |
| GTIN | 4021179283533 |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Sistemas de automação industrial que utilizam IO-Link para monitoramento.
- Aplicações de controle de velocidade e posição em eixos de 6mm.
- Máquinas que necessitam de feedback local via display para diagnóstico rápido.
⚠ Considere outro se precisa de:
- Aplicações que exigem montagem em eixo oco (este encoder é de eixo maciço).
- Ambientes com presença de contaminantes agressivos sem proteção adicional.
- Sistemas de controle sem suporte a IO-Link (embora possa operar de forma básica, perde-se a funcionalidade de parametrização).
APLICAÇÕES E USO
- Monitoramento de velocidade em eixos rotativos industriais.
- Sistemas de posicionamento em esteiras transportadoras.
- Automação de máquinas de embalagem com necessidade de feedback preciso.
- Integração em arquiteturas IO-Link para manutenção preditiva.
COMO ESCOLHER
Antes de comprar o RUP500 IFM - Encoder IFM Posição/Velocidade 6mm, Display, IO-Link, M12, verifique estes pontos:
Quando escolher este produto
Selecione o RUP500 se sua aplicação exige um encoder de eixo maciço de 6mm com a flexibilidade de ajuste de resolução (1-10.000) e a capacidade de diagnóstico via rede IO-Link.
Quando buscar alternativas
Considere outros modelos se a aplicação necessitar de um eixo oco ou se o sistema de controle for incompatível com IO-Link e não demandar funcionalidades avançadas de configuração digital.
ESPECIFICAÇÕES TÉCNICAS
| Dados de medição | ||
|---|---|---|
| Tipo de encoder | Incremental | Princípio de funcionamento baseado em pulsos de rotação |
| Resolução | 1...10000 | Faixa de configuração programável |
| Interfaces e Conexão | ||
|---|---|---|
| Interface | IO-Link | Comunicação digital para parametrização |
| Conexão | M12 | Padrão de interface elétrica |
| Dados mecânicos | ||
|---|---|---|
| Tipo de eixo | Maciço | Configuração mecânica do eixo |
| Diâmetro do eixo | 6 mm | Dimensão física do eixo para acoplamento |
COMPATIBILIDADE
Comunicação
• IO-Link
Conexões
Elétrica
Conector M12
Processo
Eixo maciço, diâmetro 6 mm
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Sistemas compatíveis com IO-Link | ✓ | O RUP500 possui suporte nativo para comunicação IO-Link, permitindo total integração. |
| Aplicações de eixo maciço 6mm | ✓ | O produto possui especificação mecânica exata para esse padrão de eixo. |
| Aplicações de eixo oco | ✗ | O design é exclusivo para eixo maciço, sendo mecanicamente incompatível com eixos ocos. |
INSTALAÇÃO
Como instalar o RUP500 IFM - Encoder IFM Posição/Velocidade 6mm, Display, IO-Link, M12
- Desligue a energia do equipamento antes de iniciar a instalação.
- Fixe o encoder ao suporte mecânico garantindo o alinhamento com o eixo principal.
- Instale um acoplamento flexível adequado para eixos de 6mm para absorver desalinhamentos.
- Conecte o cabo M12, garantindo que o conector esteja rosqueado corretamente.
- Verifique se o display está visível e acessível para futuras configurações.
- Energize o sistema e realize a parametrização via IO-Link conforme as necessidades da aplicação.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| Vibração excessiva ou desgaste prematuro dos rolamentos. | Desalinhamento do acoplamento mecânico ou fadiga do acoplador. | Verificar o alinhamento axial entre o eixo do motor e o encoder. |
| Leitura de pulsos errática ou perda de contagem. | Falha na blindagem do cabo ou interferência eletromagnética (EMI). | Checar o aterramento da malha do cabo e a integridade do conector M12. |
| Encoder não responde ou reporta erro de operação. | Configuração incorreta de parâmetros via IO-Link. | Validar os parâmetros configurados através do mestre IO-Link. |
| Ausência de sinal de saída. | Saturação ou curto-circuito na conexão elétrica. | Testar a continuidade da fiação e a tensão de alimentação no conector. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o encoder IFM RUP500 e onde ele é utilizado?
O RUP500 é um encoder incremental com eixo maciço de 6mm, indicado para monitoramento de posição e velocidade em máquinas industriais, oferecendo display integrado e interface IO-Link.
A resolução deste encoder pode ser ajustada?
Sim, ele possui uma resolução ajustável na faixa de 1 a 10.000 pulsos, permitindo versatilidade na configuração conforme a necessidade da aplicação.
Este encoder serve para aplicações com eixo oco?
Não, este modelo foi projetado especificamente como um encoder de eixo maciço. Para aplicações que exigem eixo oco, é necessário buscar um modelo compatível com essa especificação mecânica.
Existem restrições de uso para este encoder em ambientes com vibração?
O RUP500 não é destinado a ambientes de altíssima vibração sem que haja um sistema de desacoplamento ou amortecimento externo, conforme limites descritos no manual do produto.
O que fazer se a leitura de velocidade estiver instável?
O sintoma de leituras instáveis ou interrupção de sinal frequentemente indica problemas no acoplamento mecânico ou falha no cabo. Verifique se o acoplamento está firme no eixo de 6mm e se o cabo M12 está devidamente blindado e conectado.
Como diagnosticar erros apresentados no display do RUP500?
Códigos de erro no display geralmente indicam falhas de configuração interna ou erros de comunicação via IO-Link. Consulte o manual técnico para o significado específico do código apresentado e verifique os parâmetros de comunicação no controlador.
Qual a diferença entre este encoder e modelos convencionais?
O RUP500 é uma solução moderna com IO-Link e display, enquanto modelos convencionais podem ser puramente analógicos ou digitais simples. A vantagem aqui é a parametrização remota e o feedback visual direto no equipamento.
Este modelo é melhor que um encoder simples de pulso?
A escolha depende da necessidade de integração com redes industriais. Se o sistema exige configuração rápida, diagnósticos preditivos e conexão IO-Link, o RUP500 é superior a encoders incrementais padrão sem inteligência embarcada.
Quais cuidados devo ter ao instalar o RUP500?
A instalação requer alinhamento preciso do eixo para evitar carga radial excessiva nos rolamentos do encoder. Utilize um acoplamento flexível adequado para eixo de 6mm e garanta que o conector M12 esteja fixado com o torque correto.
Como é realizada a manutenção e quem oferece suporte?
A manutenção básica envolve a inspeção visual periódica do acoplamento e a verificação da limpeza do conector elétrico. O produto é fabricado pela IFM, e o suporte técnico é realizado através da rede oficial de atendimento da fabricante.
GLOSSÁRIO TÉCNICO
Encoder Incremental
Dispositivo que converte deslocamento angular em sinais elétricos pulsados, fornecendo informações de posição e velocidade (Ref.: Tipo de Encoder).
IO-Link
Protocolo de comunicação industrial ponto-a-ponto que permite o intercâmbio de dados de sensores e atuadores (Ref.: Recursos).
Eixo Maciço
Configuração onde o eixo do encoder é uma haste sólida que se conecta ao motor ou máquina via acoplamento (Ref.: Tipo de Eixo).
Resolução
Número de pulsos por volta que o encoder emite, definindo a precisão da medição (Ref.: Resolução 1...10000).
Conexão M12
Padrão de conector circular industrial utilizado para transmissão de sinais e alimentação (Ref.: Conexão).
