Encoder Absoluto Multivolta IFM RMV300

Pré-visualizar: RMV300 IFM - Encoder Absoluto Multivolta Monitoramento de Posição Eixo 10mm IO-Link

RMV300 IFM - Encoder Absoluto Multivolta Monitoramento de Posição Eixo 10mm IO-Link

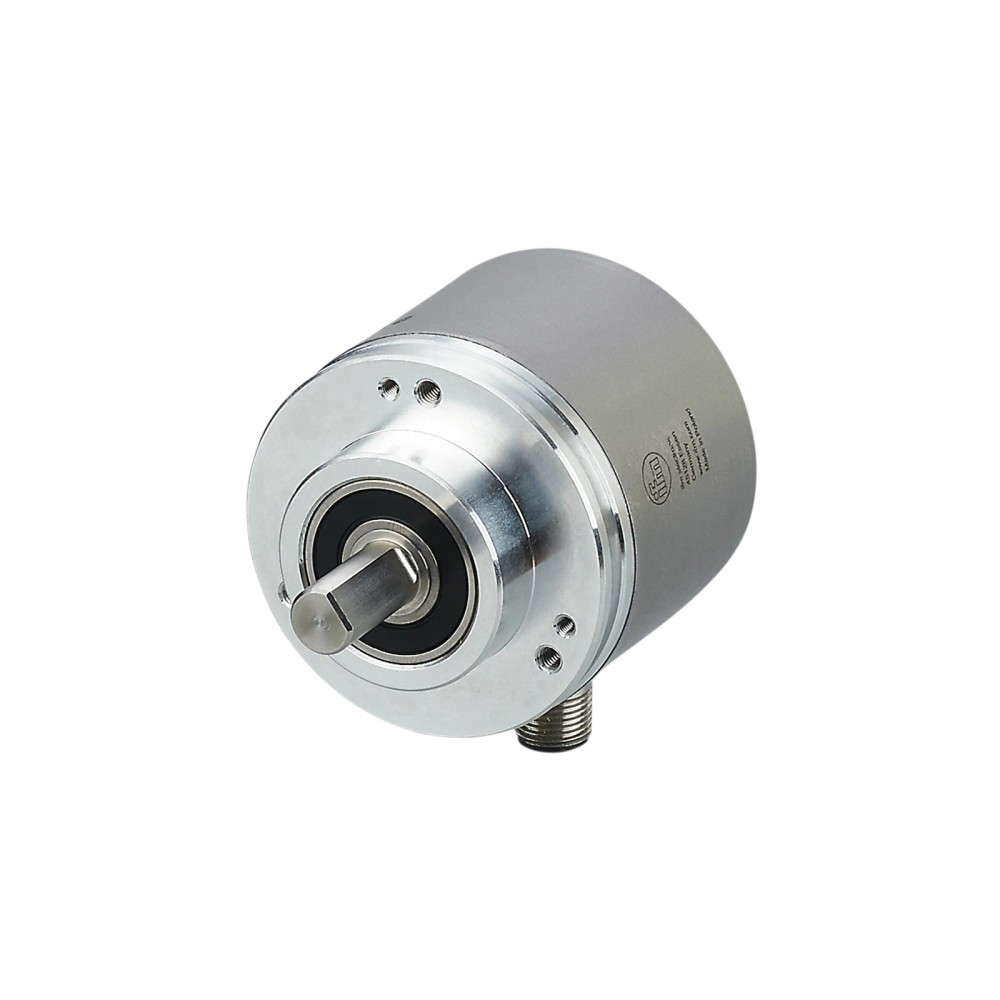

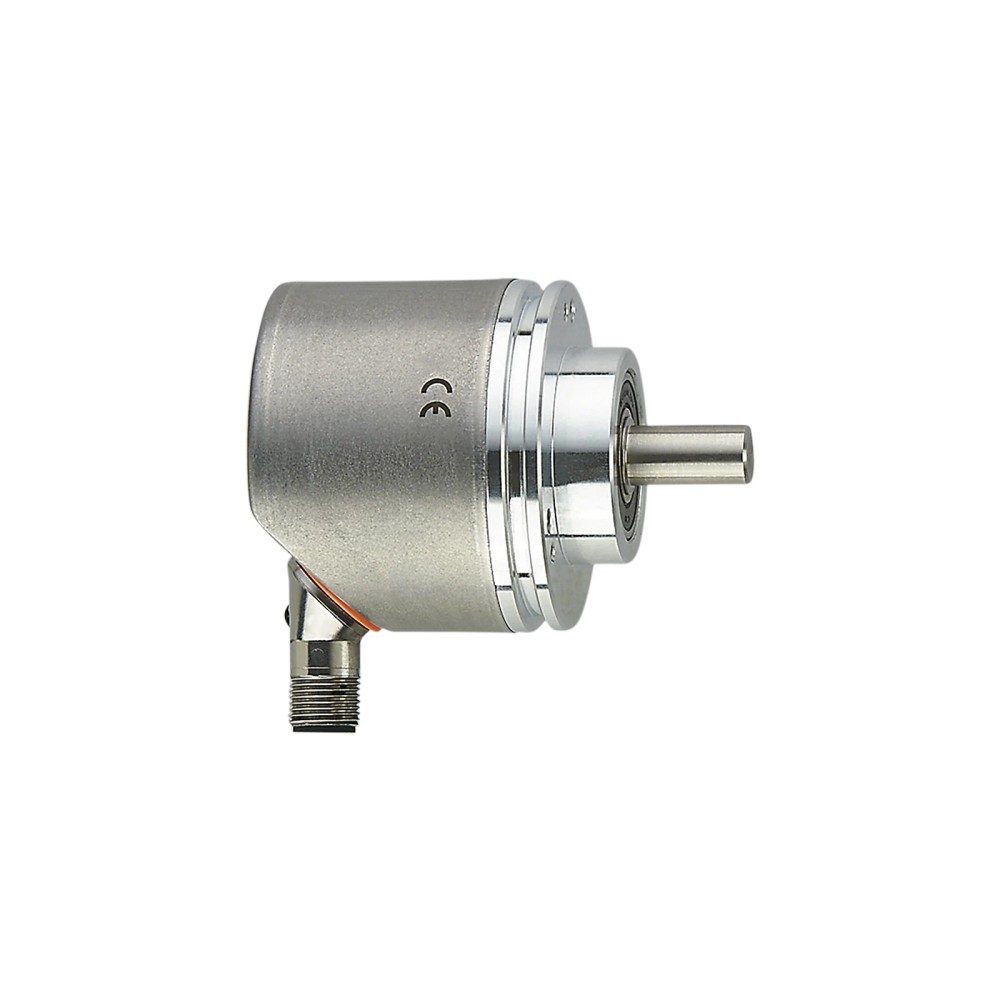

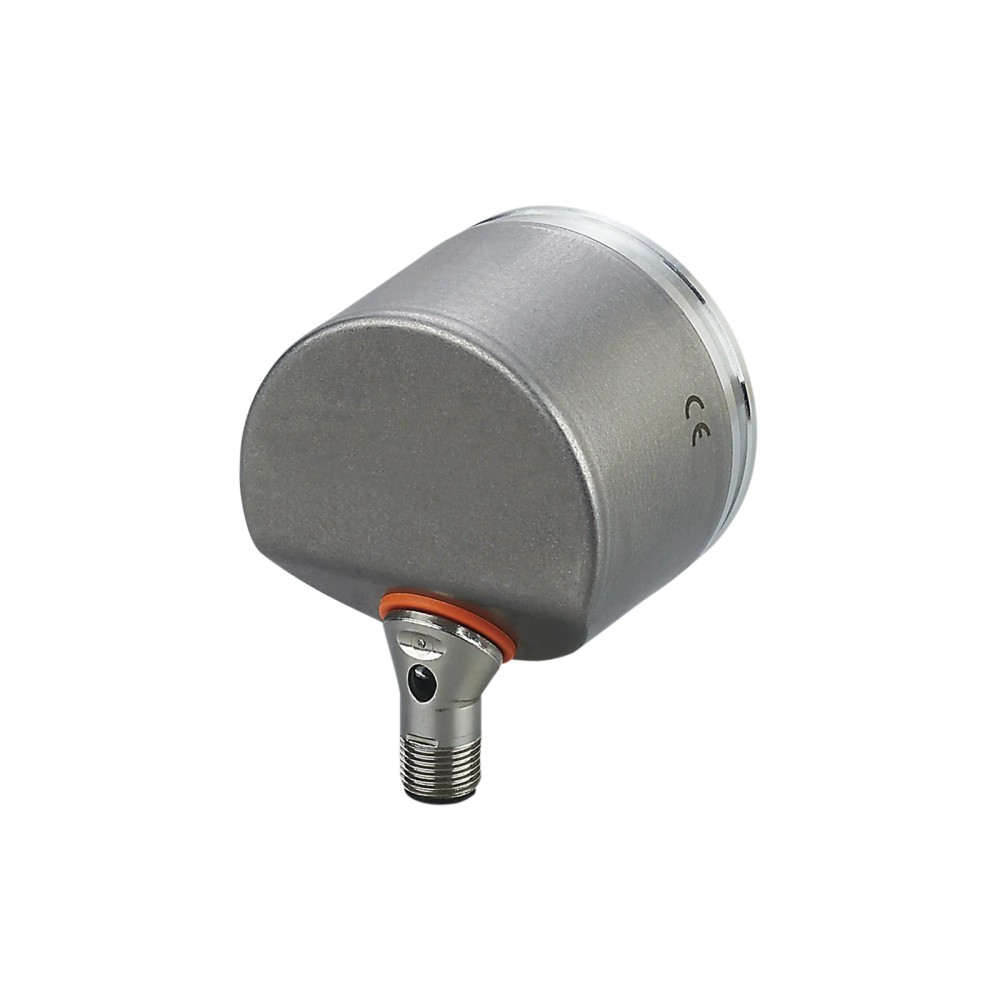

Imagem meramente ilustrativa

R$ 6.375,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: RMV300
EAN: 4021179324267
NCM do produto: 90318099

Destaques do Produto Tipo de encoder...mais

Fechar menu

Saiba mais sobre: "RMV300 IFM - Encoder Absoluto Multivolta Monitoramento de Posição Eixo 10mm IO-Link"

Destaques do Produto

Tipo de encoder

Absoluto multivolta

Eixo

Maciço, diâmetro de 10 mm

Interface

IO-Link

Conexão

M12, codificação A

Alimentação

18...30 V DC

Faixa de temperatura ambiente

-40...85 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Encoder absoluto multivolta IFM RMV300, eixo maciço de 10 mm, IO-Link

O IFM RMV300 é um encoder absoluto multivolta de eixo maciço para monitoramento de posição e rotação. Comunica os dados por IO-Link e possui conexão elétrica M12. Sua resolução é de 31 bits, com 65.536 passos e 32.768 rotações conforme os dados do produto.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Encoder absoluto multivolta
Versão do eixo	Maciço
Diâmetro do eixo	10 mm
Resolução	31 bits; 65.536 passos; 32.768 rotações
Interface de comunicação	IO-Link, revisão 1.1
Conexão elétrica	1 x M12, codificação A
Tensão de operação	18...30 V DC
Grau de proteção	IP 65; lado do invólucro IP 67
Temperatura ambiente	-40...85 °C
Dimensões	Ø 58,6 mm; comprimento 79,5 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas de automação que necessitam de medição absoluta multivolta e leitura de dados via IO-Link.
Montagens cujo acoplamento mecânico seja compatível com eixo maciço de 10 mm e cujas condições elétricas e ambientais estejam dentro dos limites especificados.

⚠ Considere outro se precisa de:

Não selecionar para montagem que exija eixo oco ou outro diâmetro de eixo sem adaptação mecânica validada.
Não utilizar em alimentação fora de 18...30 V DC ou em temperatura ambiente fora de -40...85 °C.
Não selecionar para comunicação que exija um protocolo diferente de IO-Link, sem interface ou conversor compatível validado.

APLICAÇÕES E USO

Monitoramento de posição angular absoluta em máquinas com entrada IO-Link compatível; esta aplicação é uma possibilidade baseada na interface e no tipo de encoder, não uma aplicação específica declarada na ficha.
Medição multivolta em conjuntos rotativos cuja montagem aceite eixo maciço de 10 mm; validar acoplamento, carga de eixo e velocidade de operação.
Uso em ambiente industrial dentro da faixa de -40...85 °C e respeitando a proteção IP indicada para cada lado do dispositivo.
A ficha não informa uma aplicação setorial específica; confirmar requisitos da máquina, resolução necessária e dados de processo no datasheet do fabricante.

COMO ESCOLHER

Antes de comprar o Encoder absoluto multivolta IFM RMV300, eixo maciço de 10 mm, IO-Link, verifique estes pontos:

Escolha o RMV300 quando

A aplicação requer encoder absoluto multivolta, conexão IO-Link e interface mecânica para eixo maciço de 10 mm. Verifique também alimentação de 18...30 V DC, temperatura ambiente de -40...85 °C e requisitos de proteção conforme o lado de montagem.

Avalie outra configuração quando

A montagem exigir eixo oco ou um diâmetro diferente de 10 mm, ou quando o sistema de controle não disponibilizar IO-Link compatível. Confirme a interface, a montagem e as condições de operação no datasheet antes de definir outro modelo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	ifm electronic	Fabricante informado para o produto.
Modelo	RMV300; número de peça RMV300-00	Identificação do encoder no anúncio e no catálogo.
Tipo de produto	Encoder absoluto multivolta de eixo maciço	Princípio de funcionamento absoluto, com medição multivolta.
Categoria	MULTITURN ENCODER STANDARD LINE	Categoria de produto informada no catálogo.
SKU	RMV300	Código de identificação comercial.
GTIN	4021179324267	Identificador global do produto.
NCM	9031.80.99	Classificação fiscal informada na ficha.

Medição e desempenho
Resolução	65.536 passos; 32.768 rotações; 31 bits	Valores de resolução indicados para o encoder.
Precisão	0,1°	Valor de precisão informado na ficha.
Rotação elétrica máxima	12.000 rpm	Limite máximo de rotação indicado pelo fabricante.
Tempo mínimo do ciclo do processo	2,3 ms	Tempo mínimo informado para o ciclo do processo IO-Link.
Tempo máximo de atraso de disponibilidade	1.000 ms	Atraso máximo indicado para disponibilidade.
Torque inicial máximo	0,01 Nm	Valor máximo indicado para o torque inicial, com temperatura de referência de 20 °C.

Interface e dados de processo
Interface de comunicação	IO-Link	Interface de comunicação especificada.
Revisão IO-Link	1.1	Revisão informada para a interface.
Tipo de transferência	COM3 (230,4 kBaud)	Taxa e tipo de transferência indicados.
Classe de master port exigida	A	O master conectado deve disponibilizar porta classe A.
Modo SIO	Não	A ficha indica que o modo SIO não está disponível.
Dados cíclicos IO-Link	Valor do processo: 96 bits; estado do dispositivo: 4 bits; informação de comutação binária: 5 bits	Composição dos dados de processo cíclicos informada.
Funções acíclicas IO-Link	Indicação específica da aplicação; contador de horas de operação; temperatura interna; contador de ciclos de comutação	Funções de diagnóstico e parâmetros acíclicos indicados.
DeviceID	Default: 1064	Identificador de dispositivo indicado na ficha.
Padrão SDCI	IEC 61131-9 CDV	Referência indicada para a comunicação IO-Link.
Possibilidades de ajuste	Predefinição; ponto zero; sentido de rotação; rotação	Parâmetros configuráveis informados.

Dados elétricos
Tensão de operação	18...30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 75 mA	Consumo indicado na ficha.
Tensão de isolação classificada	30 V	Valor classificado informado.
Classe de proteção elétrica	III	Classe de proteção indicada.
Proteção contra curto-circuitos	Sim	Recurso de proteção indicado.
Proteção contra inversão de polaridade	Sim	Recurso de proteção indicado.
Certificado UL	Fontes de alimentação Class 2	Condição de alimentação indicada na ficha.

Conexão elétrica
Conector	1 x M12, codificação A	Tipo de conector indicado.
Orientação da conexão	Radial, também pode ser usado axialmente	Orientação informada para a conexão.
Material do corpo do conector	1.4401 (aço inoxidável / 316)	Material indicado para o corpo do conector.

Condições ambientais e proteção
Temperatura ambiente	-40...85 °C	Faixa de temperatura ambiente especificada para operação.
Temperatura de armazenamento	-40...85 °C	Faixa indicada para armazenamento.
Proteção IP	IP 65; lado do invólucro IP 67; lado do eixo IP 65	A proteção varia conforme o lado do encoder; considerar a orientação e a montagem.
Umidade relativa máxima	98%, sem condensação admissível	Limite de umidade indicado e condição expressa pelo fabricante.
Resistência a choque	DIN EN 60068-2-27: 100 g, 6 ms	Condição de ensaio indicada.
Resistência duradoura ao choque	DIN EN 60068-2-29: 10 g, 16 ms, meia onda senoidal	Condição de ensaio indicada.
Resistência à vibração	30 g (10...1.000 Hz)	Valor informado para resistência a vibrações.
Estabilidade de vibração	DIN EN 60068-2-6: 10 g / 10...1.000 Hz, meia onda senoidal	Condição e referência de ensaio indicadas.
EMC — ESD	DIN EN 61000-4-2, 4 kV CD	Imunidade eletrostática indicada.
EMC — HF irradiado	DIN EN 61000-4-3, 10 V/m	Imunidade a campo eletromagnético irradiado indicada.
EMC — Burst	DIN EN 61000-4-4, 2 kV	Imunidade a transitórios elétricos rápidos indicada.
EMC — AF com fio	DIN EN 61000-4-6, 10 V	Imunidade conduzida indicada.

Dados mecânicos
Tipo de eixo	Maciço	Configuração mecânica especificada.
Diâmetro do eixo	10 mm	Dimensão nominal do eixo.
Material do eixo	Aço inoxidável	Material informado para o eixo.
Invólucro	Cilíndrico	Formato do invólucro indicado.
Dimensões	Ø 58,6 mm; comprimento 79,5 mm	Dimensões gerais informadas.
Flange	Alumínio	Material da flange informado.
Carga axial máxima na extremidade do eixo	40 N	Limite de carga axial indicado.
Carga radial máxima na extremidade do eixo	110 N	Limite de carga radial indicado.
Peso	370,9 g	Peso informado no catálogo.
MTTF	283 anos	Valor MTTF informado na ficha; não representa garantia de vida útil.

Instalação e operação
Conexão mecânica	Flange de fixação	Tipo de fixação indicado na ficha; verificar desenho dimensional para a montagem.
Embalagem	1 peça	Quantidade de unidades informada por embalagem.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1; tipo de transferência COM3 (230,4 kBaud).

• Requer classe A de master port.

• Modo SIO: não.

Conexões

Elétrica Conector M12, 1 conexão, codificação A, corpo em aço inoxidável 1.4401 (316); conexão radial, também utilizável axialmente. Alimentação de 18...30 V DC, consumo de corrente inferior a 75 mA. Confirmar o cabo e a pinagem no datasheet antes da ligação.

Processo Montagem mecânica por eixo maciço de 10 mm; dimensões do corpo Ø 58,6 mm e comprimento de 79,5 mm. Compatibilidade mecânica depende do acoplamento e da fixação da máquina; o produto não é descrito como encoder de eixo oco.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Master IO-Link com porta classe A e comunicação IO-Link revisão 1.1	✓	Compatível conforme os dados de comunicação do produto; a porta master requerida é classe A.
Sistema que exige modo SIO	✗	O modo SIO está indicado como não disponível.
Alimentação entre 18 e 30 V DC	✓	Está dentro da faixa de tensão de operação informada.
Montagem para eixo maciço com diâmetro compatível de 10 mm	✓	A versão informada é de eixo maciço com diâmetro de 10 mm; devem ser conferidos acoplamento e fixação.
Montagem que exige eixo oco	✗	O produto é especificado com eixo maciço.
Ambiente com temperatura entre -40 e 85 °C	✓	Está dentro da faixa de temperatura ambiente especificada.
Aplicação com temperatura ambiente acima de 85 °C ou abaixo de -40 °C	✗	Fora da faixa de temperatura ambiente informada.
Ligação a controlador sem IO-Link, sem dispositivo de interface compatível	✗	A interface especificada é IO-Link e o modo SIO não está disponível.

INSTALAÇÃO

Como instalar o Encoder absoluto multivolta IFM RMV300, eixo maciço de 10 mm, IO-Link

Confirme que o eixo maciço de 10 mm, a flange e as dimensões do encoder correspondem à montagem mecânica prevista; consulte o desenho dimensional.
Verifique que as cargas na extremidade do eixo não excedam 40 N axial e 110 N radial.
Monte e alinhe o eixo e o acoplamento conforme os requisitos mecânicos da máquina, evitando transferir cargas acima dos limites especificados.
Conecte o encoder a um master IO-Link com porta classe A e interface M12 codificação A; consulte o datasheet para a pinagem e a ligação elétrica.
Confirme a alimentação de 18...30 V DC e a compatibilidade do sistema com IO-Link; o modo SIO não está disponível.
Configure e valide os parâmetros necessários — predefinição, ponto zero, sentido de rotação e rotação — antes de liberar o equipamento para operação.

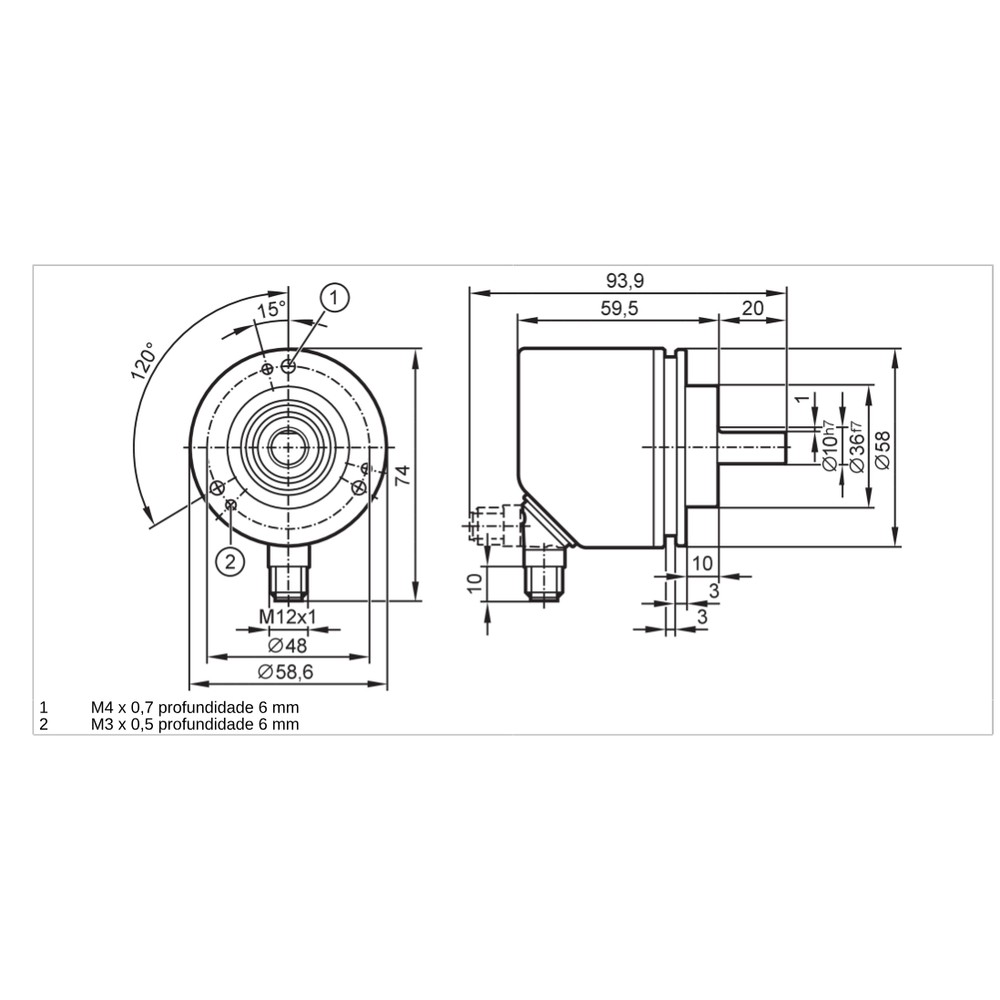

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O master não estabelece comunicação com o encoder.	Master sem porta IO-Link classe A compatível, configuração de comunicação incompatível ou ligação elétrica incorreta.	Verifique a classe da porta, a configuração IO-Link e a conexão M12 conforme o datasheet; confirme também a alimentação dentro da faixa especificada.
O encoder não fornece leitura no controlador.	O controlador não está configurado para IO-Link ou está esperando operação em modo SIO, que não está disponível.	Confirme que o master e o controlador estão configurados para IO-Link e que não dependem de modo SIO.
A posição ou o sentido de rotação reportado não corresponde ao esperado.	Ponto zero, predefinição ou sentido de rotação configurado de forma diferente do necessário para a aplicação.	Leia e valide os parâmetros configuráveis do encoder e compare a posição observada com o referencial mecânico.
A leitura apresenta falhas após a instalação mecânica.	Carga axial ou radial na extremidade do eixo acima dos limites especificados, ou montagem não compatível com eixo maciço de 10 mm.	Confira o tipo e o diâmetro do eixo, o alinhamento e as cargas; compare com os limites de 40 N axial e 110 N radial.

DOCUMENTAÇÃO TÉCNICA

Datasheet RMV300-00 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o RMV300 e para quem ele serve?

É um encoder absoluto multivolta de eixo maciço, destinado a sistemas que precisam monitorar posição ou rotação e ler os dados por IO-Link. A integração requer master com porta classe A.

Ele é compatível com qualquer master IO-Link?

Requer um master IO-Link com porta classe A e comunicação compatível com a revisão 1.1. A ficha também indica transferência COM3 a 230,4 kBaud; confirme o suporte no master utilizado.

O produto acompanha cabo ou acessórios?

A ficha informa uma peça por embalagem e não relaciona acessórios inclusos. O cabo não está especificado como parte do fornecimento.

Posso usar o RMV300 em uma montagem que exige eixo oco?

Não é a versão indicada para essa configuração: a ficha descreve eixo maciço. Confirme a geometria necessária antes de selecionar o encoder.

Ele funciona em um sistema que usa somente saída SIO?

Não, pois o modo SIO está indicado como indisponível. O sistema deve oferecer comunicação IO-Link compatível.

O master não detecta o encoder; o que devo verificar antes de substituí-lo?

Verifique primeiro a classe A da porta, a configuração IO-Link e a conexão M12. Confirme também a alimentação de 18...30 V DC e consulte o datasheet para a ligação elétrica.

A posição lida está deslocada ou o sentido parece invertido; o que conferir?

Confira a predefinição, o ponto zero e o sentido de rotação configurados. Esses parâmetros são ajustáveis no produto conforme a ficha.

Como escolher entre este encoder e outra versão?

Escolha o RMV300 quando a aplicação aceitar eixo maciço de 10 mm e comunicação IO-Link. Se a montagem exigir outro tipo ou diâmetro de eixo, compare essa exigência com a ficha dimensional de outra versão.

Que cuidados devo tomar na instalação mecânica?

Verifique o alinhamento, o acoplamento e as cargas no eixo antes de operar. Os limites informados são 40 N na direção axial e 110 N na radial, na extremidade do eixo.

Qual documento devo consultar para conferir dimensões e ligação?

Consulte o desenho em escala para a montagem dimensional e o datasheet do fabricante para os dados elétricos e de conexão. A ficha disponível não fornece URL separada de pinout ou vídeo de instalação.

GLOSSÁRIO TÉCNICO

Encoder absoluto

Sensor que fornece um valor de posição associado à posição medida, em vez de depender apenas de contagem incremental.

Multivolta

Configuração que registra posição angular ao longo de múltiplas rotações.

IO-Link

Interface de comunicação ponto a ponto usada para intercambiar dados de processo e parâmetros entre dispositivo e master.

Resolução

Quantidade de passos ou bits usados para representar a medição de posição.

Carga radial e axial

Forças aplicadas transversalmente ao eixo e ao longo do eixo, respectivamente; devem permanecer dentro dos limites especificados.
