Encoder de Cabo Magnético IFM RMS001

Pré-visualizar: RMS001 IFM - Encoder de Cabo Magnético IFM Medição de Posição 1900mm 4-20mA M12

RMS001 IFM - Encoder de Cabo Magnético IFM Medição de Posição 1900mm 4-20mA M12

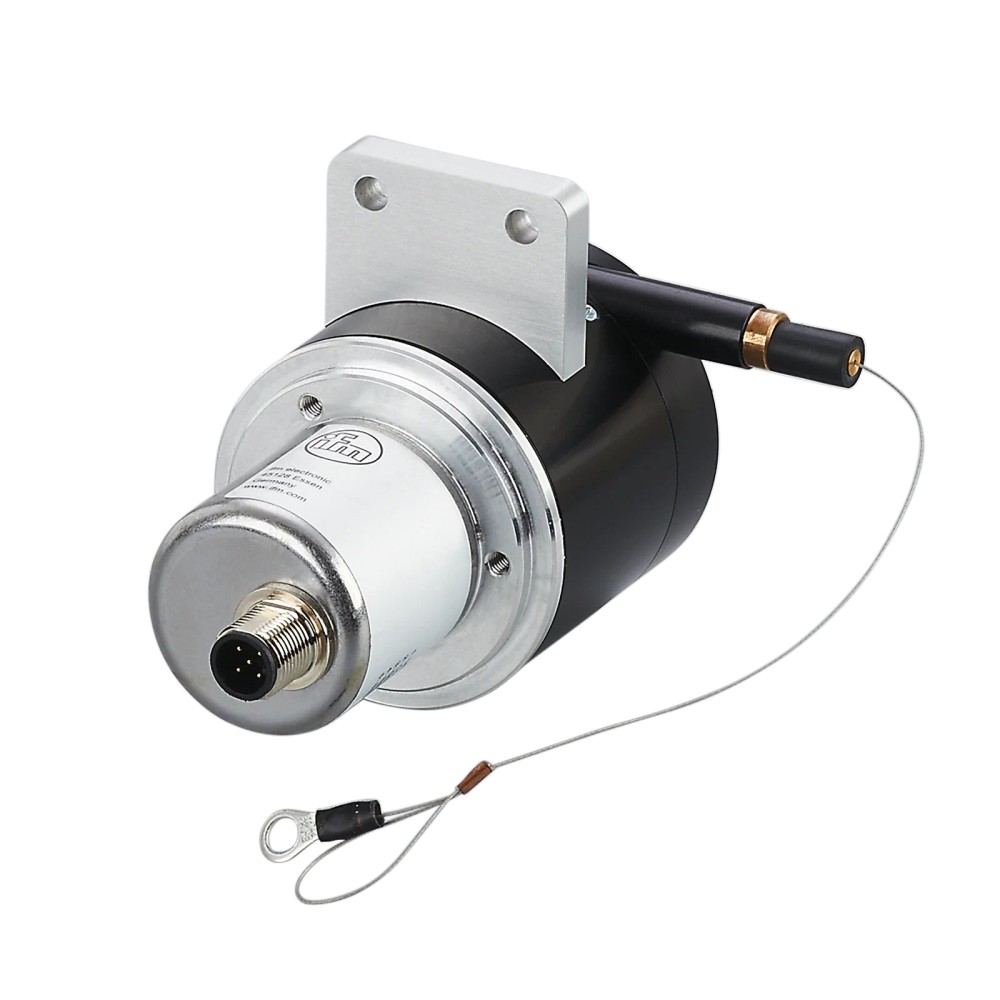

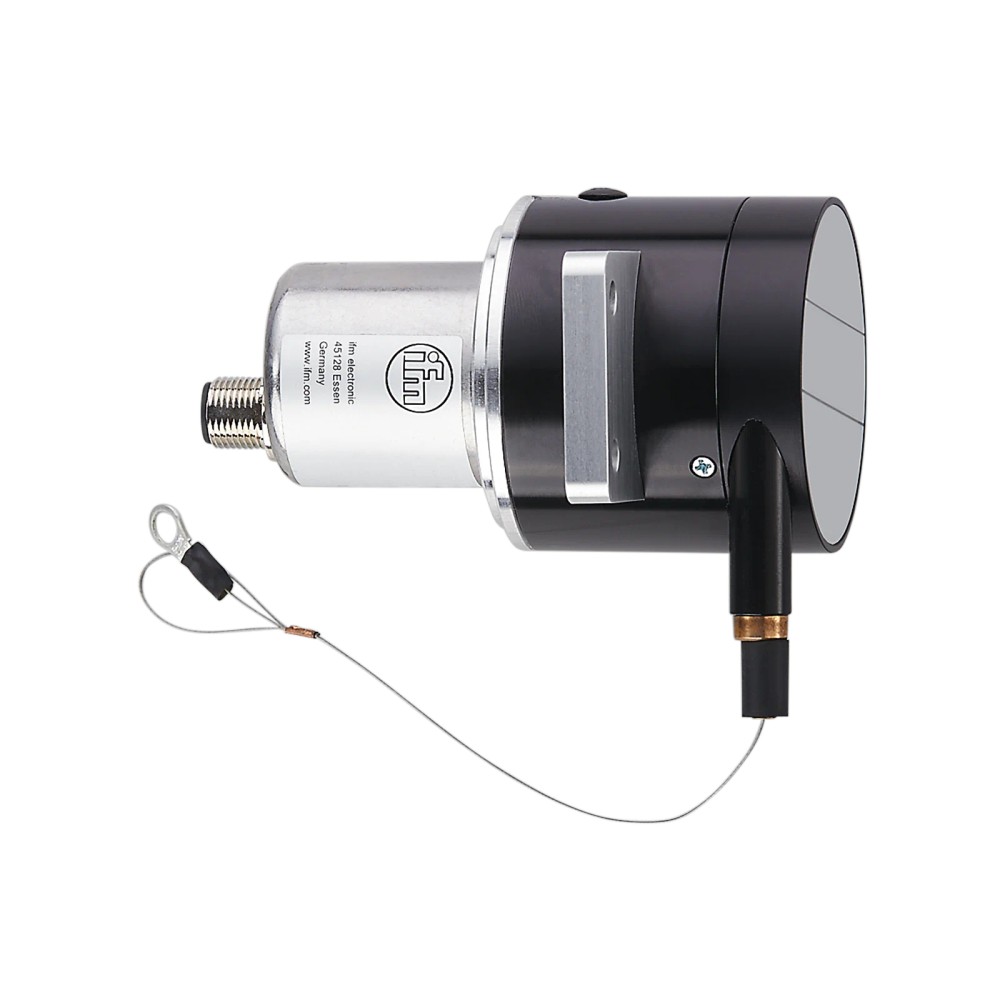

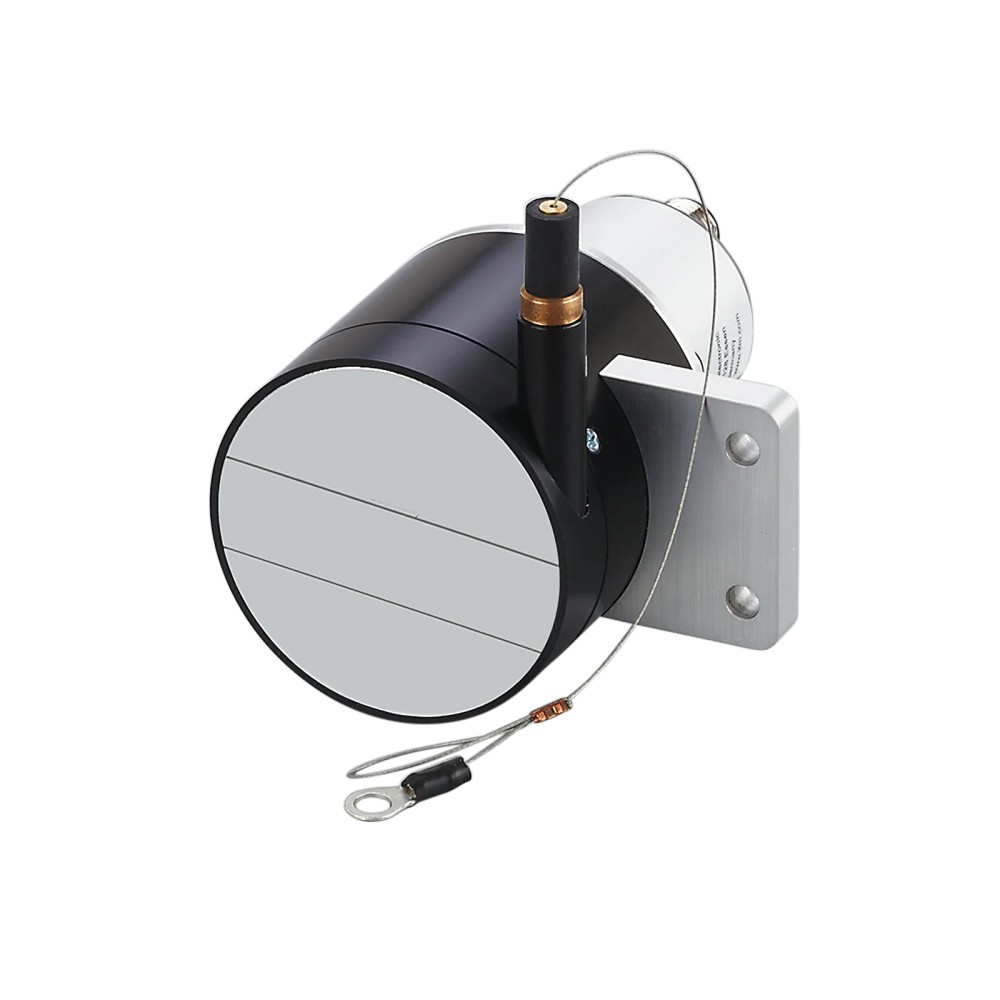

Imagem meramente ilustrativa

R$ 7.020,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: RMS001
EAN: 4021179324236
NCM do produto: 90318099

Destaques do Produto Curso de medição máximo...mais

Fechar menu

Saiba mais sobre: "RMS001 IFM - Encoder de Cabo Magnético IFM Medição de Posição 1900mm 4-20mA M12"

Destaques do Produto

Curso de medição máximo

1900 mm

Tipo de saída

Analógica, 4–20 mA

Alimentação

8–32 V DC

Conexão elétrica

M12, codificação A, 5 contatos

Princípio de medição

Absoluto

Proteção declarada

IP 64; IP 65 no lado do invólucro

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Encoder de cabo magnético absoluto IFM RMS001, curso de medição de 1900 mm, saída analógica de 4–20 mA e conexão M12

O IFM RMS001 é um encoder de cabo magnético absoluto que converte o deslocamento do cabo em um sinal de posição. É destinado à medição linear de deslocamentos de até 1900 mm. Possui saída analógica de 4–20 mA, alimentação de 8–32 V DC e conexão elétrica M12 de 5 contatos.

PRINCIPAIS ESPECIFICAÇÕES

Princípio de funcionamento	Absoluto, com sistema de acionamento magnético
Comprimento máximo de medição	1900 mm
Saída analógica	4–20 mA
Alimentação	8–32 V DC
Conexão elétrica	1 x M12, codificação A, 5 contatos
Resolução	8192 passos; 16 rotações; 17 bit
Precisão	± 0,02 % FSO
Proteção	IP 64; lado do invólucro: IP 65
Temperatura de operação	−40…85 °C
Comprimento do cabo	Diâmetro de 5 mm; cabo de aço inoxidável com revestimento de poliamida

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição de posição linear por cabo em aplicações com curso de até 1900 mm.
Sistemas que aceitem sinal analógico de 4–20 mA, alimentação de 8–32 V DC e conexão M12 de 5 contatos.
Instalações cujas condições ambientais estejam dentro de −40…85 °C e que considerem os graus de proteção declarados.

⚠ Considere outro se precisa de:

Aplicações que exijam curso de medição superior a 1900 mm.
Aplicações que exijam uma saída diferente de 4–20 mA ou alimentação fora de 8–32 V DC, conforme os dados disponíveis para este modelo.

APLICAÇÕES E USO

Medição de posição linear por cabo em máquinas ou conjuntos nos quais o deslocamento máximo requerido esteja dentro de 1900 mm; trata-se de possibilidade de aplicação inferida a partir do tipo de produto e do curso especificado, não de uma aplicação específica validada na ficha.
Integração a um sistema de controle com entrada analógica de 4–20 mA, respeitando alimentação de 8–32 V DC e carga máxima de 500 Ω; confirme a ligação e a carga total no datasheet.
Operação em ambiente dentro da faixa declarada de −40…85 °C. A ficha especifica umidade relativa máxima de 95 % e não admite condensação.
A velocidade do cabo não deve exceder 2 m/s e a aceleração não deve exceder 12 g, conforme os limites informados.
Não há na ficha uma lista de máquinas, setores ou aplicações específicas comprovadas pelo fabricante. O grau de proteção informado é IP 64, com IP 65 no lado do invólucro; não extrapole essa classificação para condições não declaradas.

COMO ESCOLHER

Antes de comprar o Encoder de cabo magnético absoluto IFM RMS001, curso de medição de 1900 mm, saída analógica de 4–20 mA e conexão M12, verifique estes pontos:

Escolha o RMS001 quando

O deslocamento linear a medir não ultrapassar 1900 mm e o sistema de controle puder receber sinal analógico de 4–20 mA. Confira também alimentação de 8–32 V DC e conexão M12 de 5 contatos.

Considere outra especificação quando

O curso requerido exceder 1900 mm ou a entrada do sistema não for compatível com a saída de 4–20 mA. A ficha disponível não identifica protocolos digitais nem outras versões de saída para comparação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Encoder de cabo IFM RMS001	Identificação do modelo informado no anúncio.
Tipo de produto	Encoder de cabo	Componente para medição de posição por cabo.
Princípio de funcionamento	Absoluto	Princípio declarado para a medição de posição.
Sistema de acionamento	Magnético	Método de acionamento especificado para o encoder.
Aplicação informada	Encoder	Aplicação indicada nos dados do produto.

Dados elétricos
Tensão de operação	8…32 V DC	Faixa de alimentação declarada.
Consumo de corrente	< 20 mA	Valor máximo informado nos dados do produto.
Classe de proteção elétrica	III	Classe de proteção indicada na ficha.
Proteção contra curto-circuitos	Sim	Proteção declarada para a saída/conexão elétrica.
Proteção contra inversão de polaridade	Sim	Proteção declarada; não substitui a verificação da pinagem.

Saídas e interface elétrica
Quantidade de saídas analógicas	1	Número de saídas analógicas informado.
Corrente da saída analógica	4…20 mA	Tipo e faixa do sinal de saída.
Carga máxima	500 Ω	Limite de carga informado para a saída.
Precisão da saída analógica	0,1 %	Valor informado especificamente para a saída analógica.
Conexão elétrica	1 x M12, utilização axial, codificação A, 5 contatos	Conector indicado para a ligação elétrica.
Tipo de conexão	M12	Tipo de conexão informado nos atributos do produto.
Possibilidades de ajuste dos parâmetros	Ponto inicial; posição final; posição central	Parâmetros ajustáveis listados na ficha.

Faixa de medição e resolução
Comprimento de medição máximo	1900 mm	Limite de curso especificado.
Resolução	8192 passos; 16 rotações; 17 bit	Valores de resolução declarados para o encoder.
Circunferência do tambor do cabo	150 mm	Dimensão funcional do tambor informada na ficha.

Precisão e desvios
Precisão FSO	± 0,02 % FSO	Precisão declarada em relação ao fundo de escala (FSO).
Repetibilidade FSO	± 0,006 % FSO	Repetibilidade declarada em relação ao fundo de escala.

Tempos de reação
Tempo transitório	32 ms	Tempo informado para o produto.
Tempo máximo de atraso de disponibilidade	500 ms	Atraso máximo de disponibilidade especificado.

Condições ambientais
Temperatura ambiente de operação	−40…85 °C	Faixa de temperatura ambiente de operação informada.
Temperatura de armazenamento	−40…85 °C	Faixa de armazenamento declarada.
Umidade relativa máxima do ar	95 %	Condensação não admissível, conforme a ficha.
Grau de proteção	IP 64; lado do invólucro: IP 65	Proteção declarada; considerar separadamente a condição específica do lado do invólucro.

Dados mecânicos
Formato do invólucro	Cilíndrico	Formato indicado para o invólucro.
Diâmetro do invólucro	58 mm	Dimensão externa declarada.
Comprimento do invólucro	90,5 mm	Dimensão externa declarada.
Material do invólucro	Aço	Material informado para o invólucro.
Material do tambor do cabo	Alumínio	Material informado para o tambor.
Material do cabo	Aço inoxidável com revestimento de poliamida	Composição do cabo informada.
Diâmetro do cabo	5 mm	Diâmetro indicado para a conexão do cabo; a ficha também lista 0,45 mm como diâmetro do cabo.
Diâmetro do cabo interno	0,45 mm	Valor listado separadamente nos atributos do produto.
Conexão do cabo	Ø 5 mm; ilhós	Tipo e dimensão de conexão do cabo conforme os dados disponíveis.
Velocidade máxima do cabo	2 m/s	Limite de velocidade especificado.
Aceleração máxima do cabo	12 g	Limite de aceleração informado.
Força máxima de extração	5 N	Limite mecânico de extração declarado.
Força de retração	3,5 N	Valor informado para a força de retração.
Montagem	Suporte em L integrado	Tipo de montagem informado no anúncio.

Dados gerais e conformidade
Peso	561 g	Peso informado para o produto.
MTTF	241 anos	Valor de MTTF listado na ficha; não representa garantia nem vida útil assegurada.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
Cor	Preto e prata	Cores listadas no anúncio.
Material geral	Metal e plástico	Descrição geral de material do anúncio; os materiais específicos estão discriminados nos dados mecânicos.
NCM	9031.80.99	Código fiscal informado no cadastro do produto.

COMPATIBILIDADE

Comunicação

• Saída analógica de corrente de 4–20 mA. A ficha não informa protocolo de comunicação digital.

Conexões

Elétrica Conector circular M12, codificação A, 5 contatos, para utilização axial. Alimentação de 8–32 V DC. Verifique no datasheet do fabricante a atribuição dos pinos antes da ligação; ela não está detalhada nos dados disponíveis.

Processo Não possui conexão de processo informada. A medição é feita por cabo retrátil; a ficha indica conexão do cabo com ilhós e diâmetro de 5 mm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada analógica compatível com sinal de 4–20 mA e alimentação de 8–32 V DC	✓	Esses valores correspondem à saída e à faixa de alimentação especificadas para o RMS001; confirme a carga e a ligação conforme o datasheet.
Curso linear requerido de até 1900 mm	✓	O comprimento máximo de medição informado é 1900 mm.
Curso linear requerido superior a 1900 mm	✗	Excede o comprimento máximo de medição indicado para este modelo.
Sistema que exige saída digital ou protocolo de comunicação específico	✗	A ficha informa saída analógica de 4–20 mA e não especifica protocolo digital.
Instalação com conector M12 de codificação A e 5 contatos	✓	Essa é a conexão elétrica informada. A compatibilidade elétrica ainda depende da alimentação, da entrada analógica e da pinagem do sistema.

INSTALAÇÃO

Como instalar o Encoder de cabo magnético absoluto IFM RMS001, curso de medição de 1900 mm, saída analógica de 4–20 mA e conexão M12

Confirme que o curso requerido não ultrapassa 1900 mm e que as condições de operação estão dentro dos limites especificados.
Verifique no desenho dimensional o espaço disponível para o invólucro cilíndrico de Ø 58 mm e comprimento de 90,5 mm.
Fixe o encoder usando a montagem prevista; a ficha do anúncio informa suporte em L integrado.
Posicione o ponto de fixação do cabo e conecte o ilhós de acordo com o arranjo mecânico da aplicação, sem exceder os limites de velocidade, aceleração e força especificados.
Conecte o M12 de codificação A e 5 contatos a uma alimentação de 8–32 V DC e a uma entrada compatível com sinal de 4–20 mA; consulte o datasheet para a pinagem antes de energizar.
Após a instalação, confira o sinal de saída ao longo do deslocamento e ajuste ponto inicial, posição final ou posição central conforme os parâmetros disponíveis e o procedimento do fabricante.

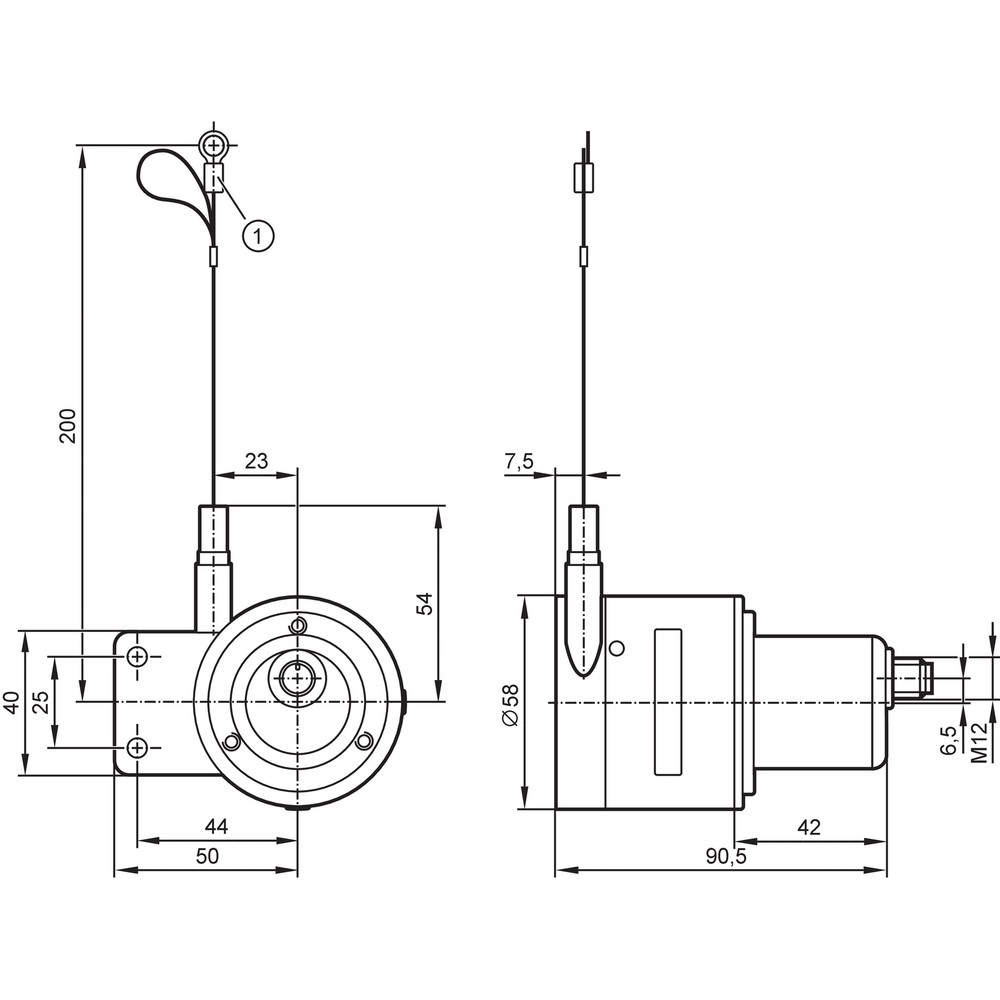

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A leitura de posição não varia durante o movimento do cabo.	Possível ausência de alimentação, ligação incorreta ou falta de compatibilidade entre a saída de 4–20 mA e a entrada do sistema.	Meça a alimentação nos limites de 8–32 V DC, confirme a pinagem no datasheet e verifique se a entrada está configurada para sinal de corrente.
O sinal de corrente fica fora da faixa esperada ou a entrada não registra a medida corretamente.	Possível carga total superior ao limite informado de 500 Ω, configuração inadequada da entrada ou erro de cabeamento.	Confira a carga conectada, a configuração da entrada analógica e a ligação do M12 conforme o datasheet.
A medição não cobre todo o deslocamento esperado.	O curso requerido pode exceder o máximo de 1900 mm ou os pontos inicial e final podem estar ajustados de forma inadequada.	Compare o deslocamento mecânico com o limite de medição e confira os ajustes de ponto inicial e posição final.
O cabo não se desloca ou não retorna como esperado.	Possível obstrução mecânica, instalação desalinhada ou esforço acima dos limites de extração/retração declarados.	Inspecione o percurso do cabo e a fixação, verificando se não há interferências e comparando o esforço observado com os limites de 5 N de extração e 3,5 N de retração.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM RMS001 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM RMS001 e para que serve?

É um encoder de cabo magnético absoluto para medição de posição linear. Converte o deslocamento do cabo em uma saída analógica de 4–20 mA.

Com quais entradas e alimentação elétrica ele pode ser usado?

A ficha especifica saída de 4–20 mA e alimentação de 8–32 V DC, com carga máxima de 500 Ω. A compatibilidade depende também da entrada analógica e da ligação do sistema.

O que acompanha o produto?

Os dados disponíveis informam uma peça por embalagem, mas não detalham acessórios ou itens adicionais incluídos. Consulte o fornecedor para confirmar o conteúdo da embalagem.

Ele serve para medir um curso maior que 1900 mm?

Não para um curso superior ao limite especificado: o comprimento máximo de medição do RMS001 é 1900 mm. Para cursos maiores, é necessário selecionar uma solução com faixa adequada.

Posso usar este encoder se meu CLP exigir saída digital ou protocolo de comunicação?

A ficha do RMS001 informa saída analógica de 4–20 mA e não especifica protocolo digital. Portanto, não é a opção indicada quando a entrada disponível exige exclusivamente comunicação digital.

O encoder está alimentado, mas a posição não aparece no controlador; o que verifico?

Confira a alimentação de 8–32 V DC, a compatibilidade da entrada com 4–20 mA e a pinagem do M12 no datasheet. Verifique também se a carga total da saída não ultrapassa 500 Ω.

A leitura para antes do fim do curso esperado; o que pode estar acontecendo?

Verifique se o deslocamento está dentro do máximo de 1900 mm e se os pontos inicial e final estão ajustados corretamente. Inspecione também o movimento mecânico do cabo.

Devo comprar o encoder como kit ou como peça avulsa?

O cadastro informa uma peça por embalagem e não identifica um kit nem acessórios inclusos. Se a instalação exigir componentes adicionais, confirme os itens necessários separadamente com base no projeto.

Como conferir se o RMS001 é a opção certa antes da instalação?

Compare o curso requerido, a entrada analógica de 4–20 mA, a alimentação de 8–32 V DC e o conector M12 de 5 contatos com os requisitos do sistema. Use o datasheet para confirmar pinagem e condições de instalação.

Como faço a ligação do M12 sem danificar o equipamento?

Consulte a pinagem no datasheet do fabricante antes de energizar; os dados disponíveis não especificam a atribuição dos contatos. Confira a alimentação e o tipo de entrada do controlador antes da ligação.

GLOSSÁRIO TÉCNICO

Encoder de cabo

Dispositivo que mede deslocamento linear por meio da extensão de um cabo conectado a um mecanismo de medição. (Ref.: comprimento de medição máximo de 1900 mm.)

Princípio absoluto

Método de medição no qual a posição é representada como valor absoluto, conforme declarado para o produto. (Ref.: princípio de funcionamento: absoluto.)

FSO

Abreviação de fundo de escala; referência usada na ficha para expressar precisão e repetibilidade. (Ref.: precisão de ± 0,02 % FSO e repetibilidade de ± 0,006 % FSO.)

Sinal de 4–20 mA

Saída analógica de corrente especificada para transmitir a medida ao sistema de controle. (Ref.: corrente da saída analógica: 4…20 mA.)

Grau de proteção IP

Classificação de proteção declarada para o equipamento; a ficha diferencia o grau geral e o lado do invólucro. (Ref.: IP 64; lado do invólucro: IP 65.)
