- Referência do fabricante: RM3011
- EAN: 4021179278386
- NCM do produto: 90318099
Destaques do Produto
Protocolo
ProfiNet-IO...mais
Saiba mais sobre: "RM3011 IFM - Encoder Absoluto Multivolta IFM Monitoramento de posição Eixo 10mm ProfiNet-IO"
Destaques do Produto
Protocolo
ProfiNet-IO
Diâmetro do Eixo
10 mm
Tipo de Eixo
Maciço
Conexão
M12
Material
Aço V2.A
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

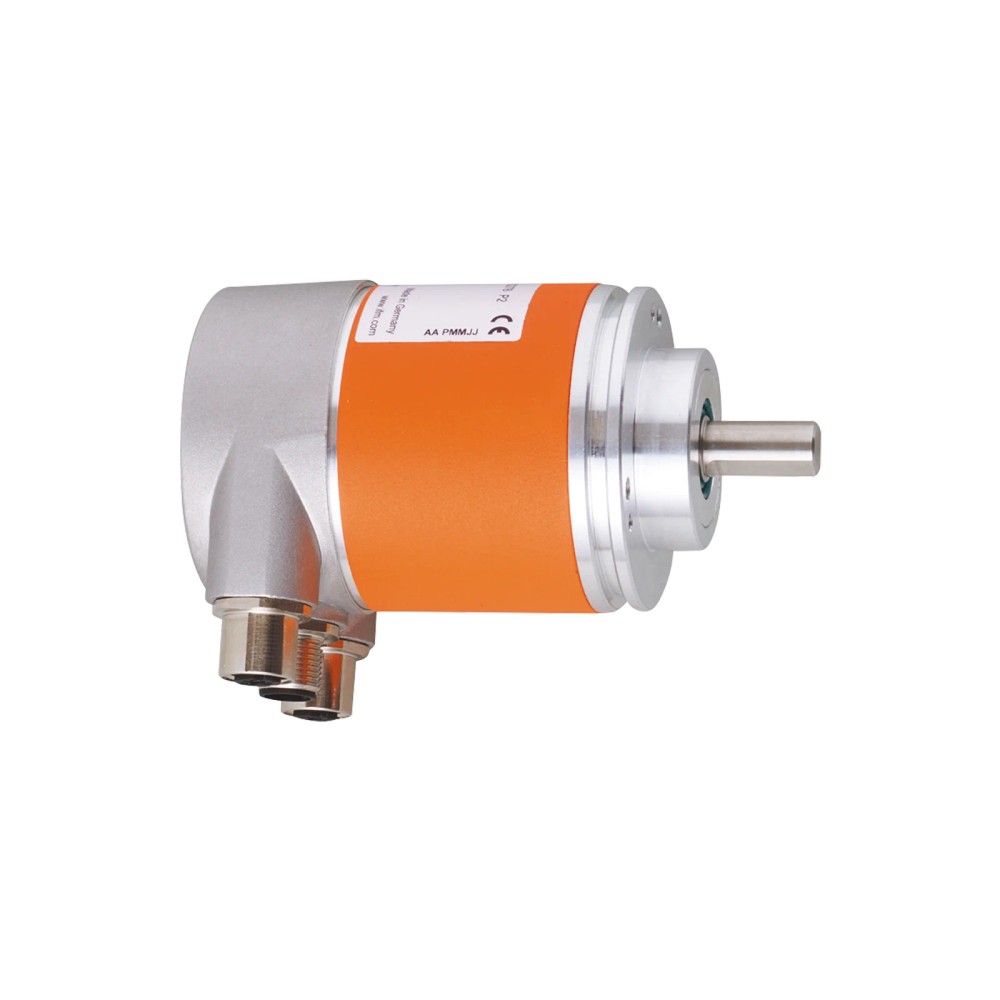

Sobre o Encoder Absoluto Multivolta RM3011 IFM - Eixo Maciço 10mm ProfiNet-IO
O RM3011 é um encoder absoluto multivolta projetado para monitoramento de posição em sistemas industriais que exigem alta precisão. Equipado com eixo maciço de 10mm e interface ProfiNet-IO, este componente permite integração robusta em redes de automação. Sua construção em aço V2.A garante durabilidade operacional em ambientes industriais.
PRINCIPAIS ESPECIFICAÇÕES
| SKU | RM3011 |
| Protocolo | ProfiNet-IO |
| Eixo | 10 mm Maciço |
| Material | Aço V2.A |
| Conector | M12 |
| Peso | 558g |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Sistemas de automação baseados em ProfiNet-IO
- Monitoramento de posição angular em máquinas operatrizes
- Feedback de eixos de motores industriais com acoplamento mecânico
- Ambientes industriais que demandam carcaça em aço inoxidável
⚠ Considere outro se precisa de:
- Aplicações que exigem eixo vazado
- Ambientes com protocolos de rede diferentes de ProfiNet-IO sem gateway
- Montagens onde o eixo do motor excede a tolerância do eixo de 10mm
- Exposição direta a agentes químicos corrosivos não compatíveis com aço V2.A
APLICAÇÕES E USO
- Monitoramento de posição em máquinas de embalagem
- Feedback de velocidade e posição em eixos de motores
- Sistemas de transporte e logística automatizados
- Posicionamento preciso em braços robóticos
COMO ESCOLHER
Antes de comprar o Encoder Absoluto Multivolta RM3011 IFM - Eixo Maciço 10mm ProfiNet-IO, verifique estes pontos:
Quando escolher o RM3011
Utilize este encoder quando seu sistema de controle necessita de posição absoluta via ProfiNet, requer um eixo maciço de 10mm e exige alta resistência à corrosão (aço V2.A).
Quando buscar alternativas
Considere outros modelos se sua aplicação demandar um protocolo de comunicação diferente, eixos vazados ou diâmetros de eixo distintos, ou se a carcaça de aço inoxidável não for necessária para o ambiente.
ESPECIFICAÇÕES TÉCNICAS
| Dados Mecânicos | ||
|---|---|---|
| Material da Carcaça | Aço V2.A | Especificação do invólucro para resistência ambiental |
| Tipo de Eixo | Maciço | Configuração mecânica do componente |
| Diâmetro do Eixo | 10 mm | Dimensão padrão para acoplamento |
| Interfaces e Conexões | ||
|---|---|---|
| Protocolo | ProfiNet-IO | Interface de comunicação de rede |
| Conector | M12 | Padrão de conexão elétrica industrial |
| Características do Produto | ||
|---|---|---|
| Tipo de Encoder | Absoluto | Método de leitura de posição |
| Tipo de Contagem | Multivolta | Capacidade de rastreamento de rotações |
| Peso | 558 g | Massa total do componente |
COMPATIBILIDADE
Comunicação
• ProfiNet-IO
Conexões
Elétrica
Conector circular M12 integrado.
Processo
Eixo maciço de 10mm para acoplamento mecânico.
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Redes ProfiNet-IO | ✓ | Compatível com o protocolo de comunicação nativo do encoder. |
| Acoplamento em Eixo 10mm | ✓ | O diâmetro do eixo é compatível com o padrão de 10mm. |
| Sistemas Profibus | ✗ | Protocolo não compatível sem a utilização de gateway ou conversor. |
INSTALAÇÃO
Como instalar o Encoder Absoluto Multivolta RM3011 IFM - Eixo Maciço 10mm ProfiNet-IO
- Verifique se o eixo do motor está desenergizado e seguro.
- Posicione o encoder alinhado ao eixo do motor usando acoplamento flexível.
- Fixe o encoder mecanicamente, garantindo que não haja estresse no eixo.
- Conecte o cabo de sinal M12 ao encoder e ao controlador.
- Configure o endereço do dispositivo no software do CLP (ProfiNet).
- Realize o comissionamento e teste de leitura de posição.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| Vibração excessiva ou ruído durante a operação. | Desalinhamento mecânico entre o eixo do motor e o encoder. | Verificar concentricidade e folga do acoplamento. |
| Perda intermitente de dados de posição no CLP. | Cabo de comunicação danificado ou mau contato. | Testar continuidade do cabo M12 e limpeza dos pinos. |
| Falha de comunicação 'Device Not Found'. | Incompatibilidade de configuração no endereço IP da rede ProfiNet. | Conferir o endereço IP e a máscara de sub-rede no software de configuração. |
| Desgaste prematuro do rolamento ou falha de leitura. | Sobrecarga mecânica no eixo do encoder. | Verificar se as cargas radiais/axiais estão dentro das especificações técnicas. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o RM3011 e qual sua principal função?
O RM3011 é um encoder absoluto multivolta projetado para medição precisa de posição em automação industrial, utilizando a interface ProfiNet-IO para comunicação.
O que acompanha o produto na embalagem?
Ele acompanha o corpo do encoder com eixo maciço de 10mm e conectores M12 integrados. Acessórios de montagem mecânica devem ser adquiridos separadamente conforme a necessidade da aplicação.
Este encoder pode ser utilizado em eixos vazados?
Não, este modelo possui eixo maciço de 10mm. Aplicações que exigem eixo vazado ou diâmetros de eixo diferentes requerem outros modelos da série IFM.
Este encoder funciona com redes EtherCAT?
Não é compatível com protocolos como EtherCAT ou EtherNet/IP nativamente. A comunicação é restrita ao protocolo ProfiNet-IO conforme especificado no datasheet.
Como diagnosticar perda de comunicação com o CLP?
Se o encoder não reporta a posição, verifique primeiro a integridade do cabo de comunicação M12 e a conexão elétrica no CLP.
O que causa leituras imprecisas ou saltos na contagem?
Sintomas de saltos de contagem ou leitura errática geralmente indicam desalinhamento mecânico do eixo ou desgaste no acoplamento, sendo necessário verificar o alinhamento físico.
Devo escolher este encoder absoluto ou um incremental?
Este produto é uma solução industrial de alta disponibilidade com ProfiNet-IO. Se seu sistema exige apenas um encoder incremental simples, um modelo de menor custo e complexidade pode atender, mas sem a precisão absoluta do RM3011.
Este encoder substitui sistemas de medição a laser?
Sim, a escolha entre este encoder e sistemas a laser depende da resolução necessária e do ambiente. O encoder mecânico é preferível em ambientes com alta presença de partículas ou vibração.
Quais cuidados tomar na instalação mecânica?
A instalação exige o alinhamento rigoroso do eixo maciço de 10mm para evitar cargas radiais excessivas que danifiquem os rolamentos internos do encoder.
Como funciona a garantia deste componente?
O produto é fabricado pela IFM. A garantia e suporte técnico seguem as políticas padrão da fabricante para componentes eletrônicos industriais.
GLOSSÁRIO TÉCNICO
Encoder Absoluto
Dispositivo que gera um valor de posição digital único para cada ângulo do eixo, mantendo a posição após desligamento (Ref.: Dataset Tipo de encoder).
Multivolta
Capacidade do encoder de medir não apenas a posição angular, mas também o número total de voltas completas realizadas (Ref.: Dataset Tipo de contagem).
ProfiNet-IO
Protocolo de comunicação industrial baseado em Ethernet para troca de dados em tempo real entre controladores e dispositivos de campo (Ref.: Dataset Protocolo de comunicação).
Eixo Maciço
Configuração mecânica onde o eixo do encoder é sólido, exigindo acoplamento mecânico com o eixo do motor (Ref.: Dataset Tipo de eixo).
Aço V2.A
Tipo de aço inoxidável austenítico com alta resistência à corrosão, adequado para ambientes exigentes (Ref.: Dataset Material).
