Encoder Incremental IFM RA3103

Pré-visualizar: RA3103 IFM - Encoder Incremental IFM Eixo Vazado 10mm IO-Link M12

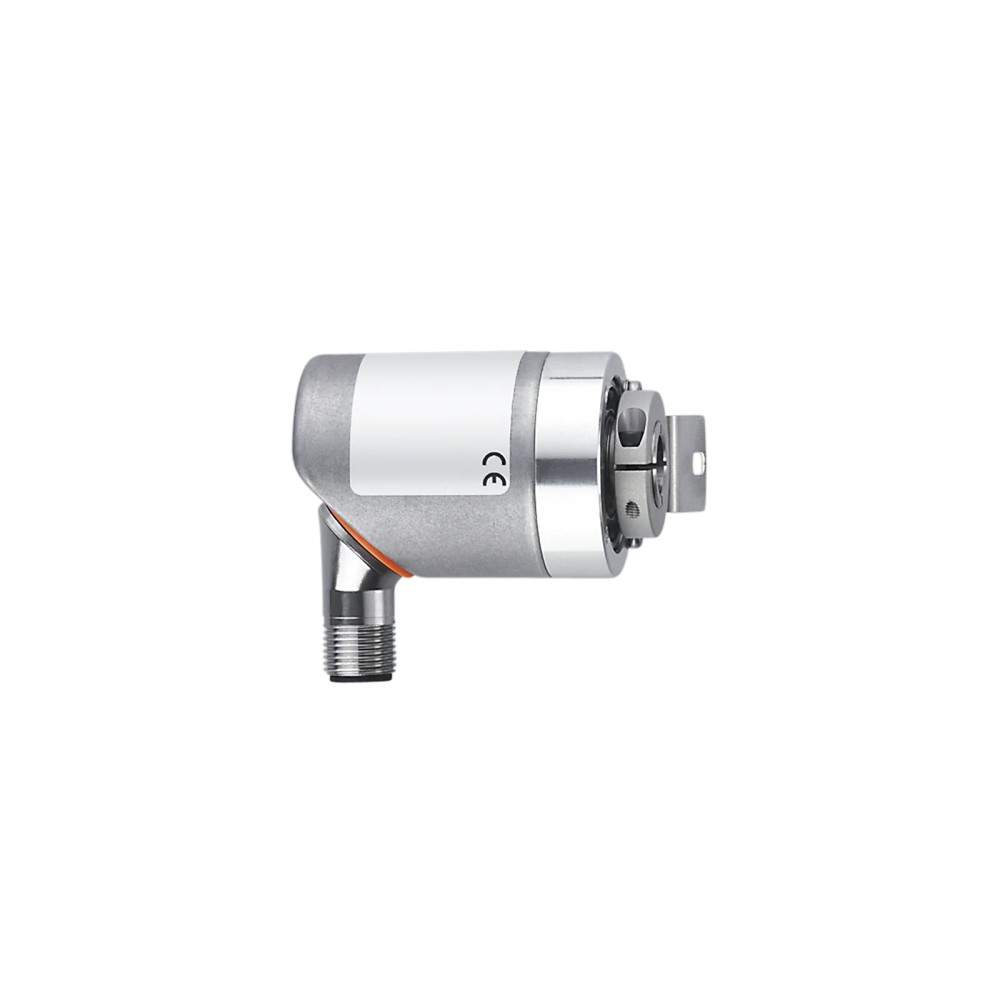

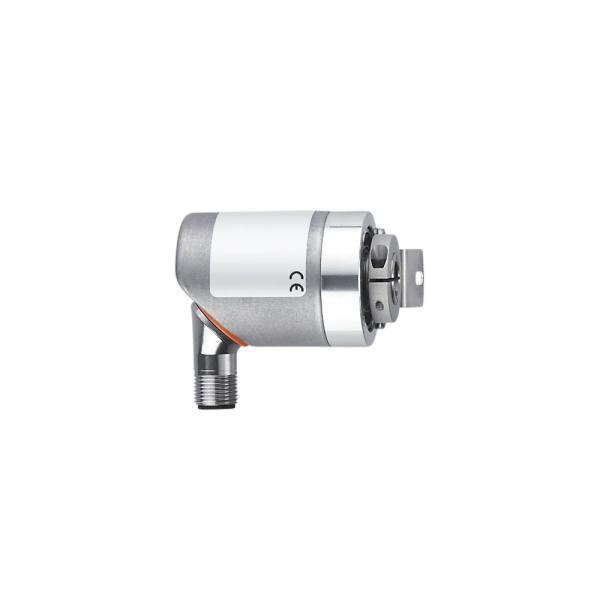

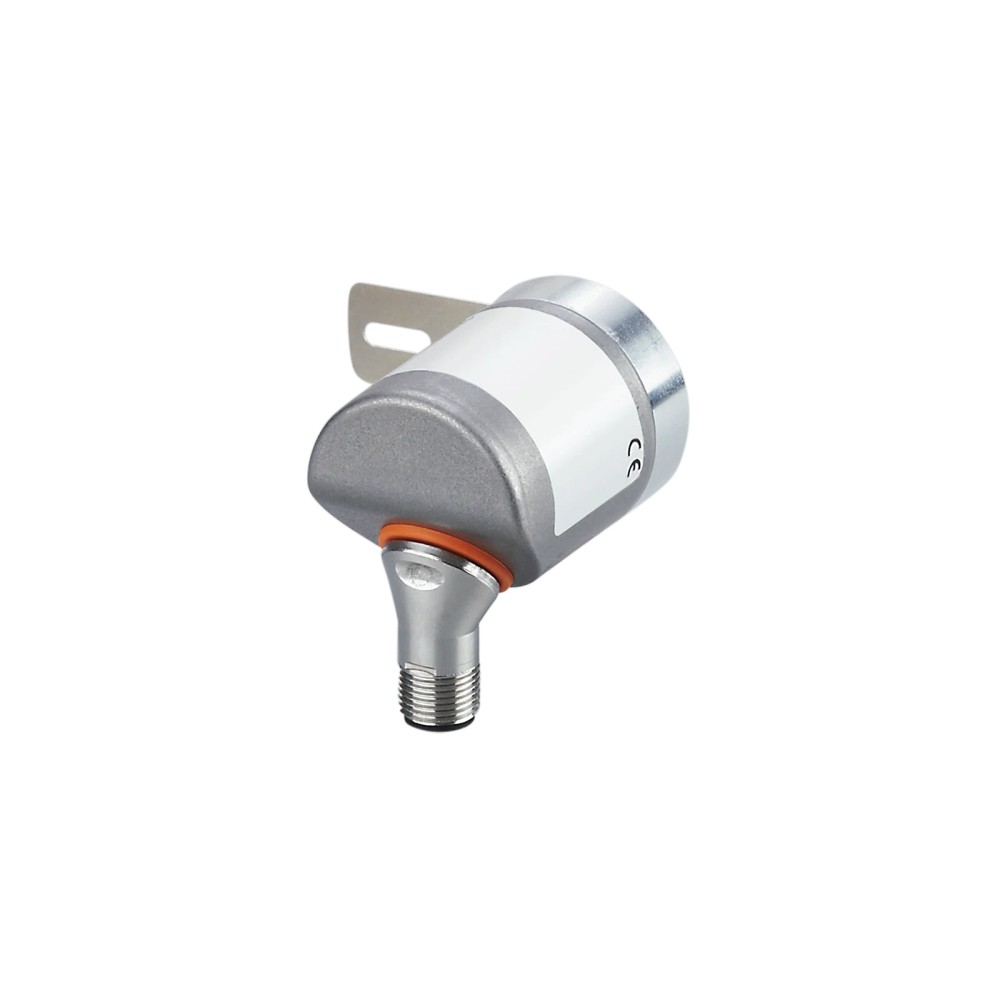

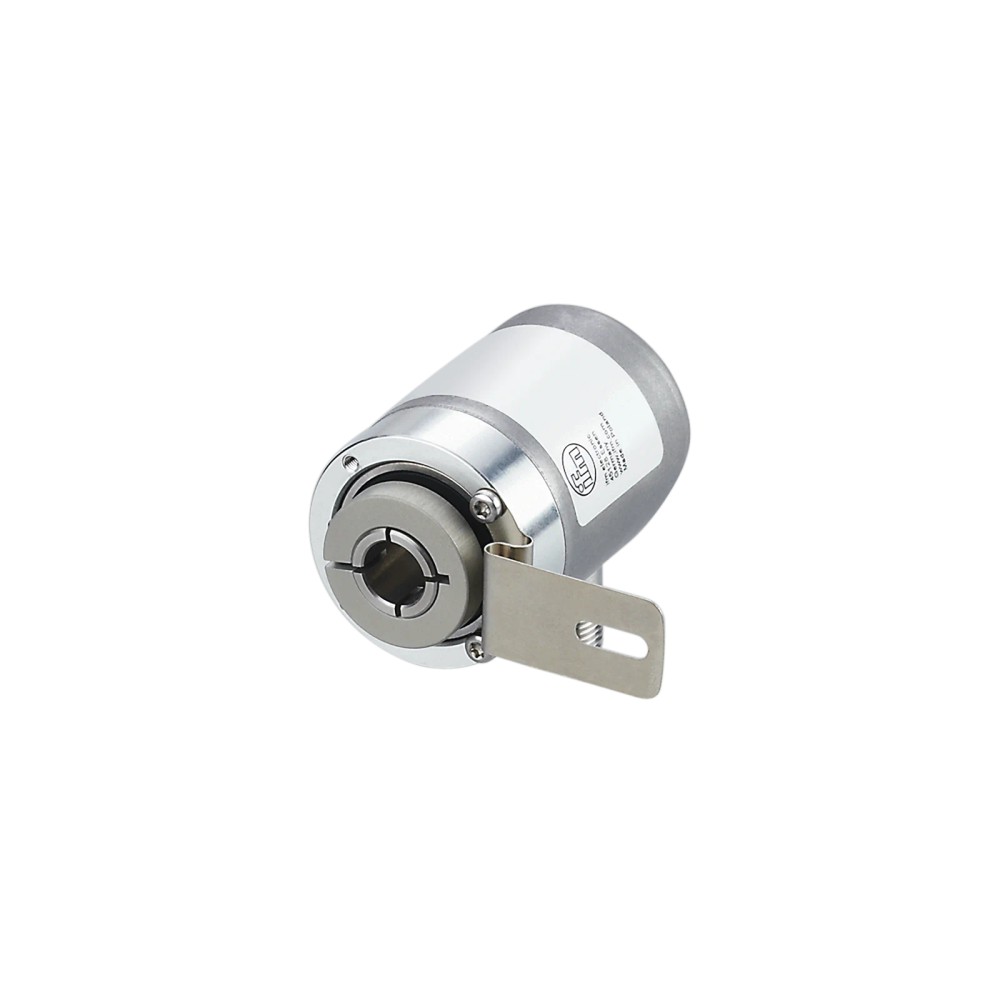

RA3103 IFM - Encoder Incremental IFM Eixo Vazado 10mm IO-Link M12

Imagem meramente ilustrativa

R$ 2.514,36

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: RA3103
EAN: 4021179329415
NCM do produto: 90318099

Destaques do Produto Tipo de Eixo Vazado...mais

Fechar menu

Saiba mais sobre: "RA3103 IFM - Encoder Incremental IFM Eixo Vazado 10mm IO-Link M12"

Destaques do Produto

Tipo de Eixo

Vazado (Hollow Shaft)

Diâmetro do Eixo

10 mm

Interface

IO-Link

Conexão

M12

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Encoder Incremental IFM RA3103 - Eixo Vazado 10mm IO-Link M12

O Encoder Incremental IFM RA3103 é um dispositivo robusto de eixo vazado de 10 mm, projetado para precisão em automação industrial. Ele opera com interface IO-Link, permitindo diagnósticos avançados e configuração remota. Com resolução ajustável de até 10.000 pulsos e conexão M12, é a solução indicada para controle de velocidade e monitoramento de eixos rotativos.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	RA3103
Interface	IO-Link
Tipo de eixo	Eixo vazado 10 mm
Resolução	1...10.000 pulsos
Conexão	M12
Peso	267.5 g
NCM	9031.80.99

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Motores e máquinas rotativas com eixo de 10 mm que requerem feedback de rotação.
Sistemas de automação baseados em IO-Link para monitoramento de diagnóstico.
Ambientes industriais que necessitam de resolução ajustável via parâmetro.

⚠ Considere outro se precisa de:

Eixos com diâmetro diferente de 10 mm sem o uso de buchas redutoras apropriadas.
Ambientes com níveis de vibração que excedam a especificação de choque e vibração da folha de dados.
Aplicações que exijam protocolo de comunicação diferente de IO-Link, a menos que haja um conversor compatível.

APLICAÇÕES E USO

Monitoramento de velocidade em eixos de motores industriais.
Sistemas de transporte automatizados que exigem feedback de posição.
Máquinas de embalagem com necessidade de precisão rotativa.
Equipamentos de dosagem que requerem sincronização de eixo.
Integração em arquiteturas de controle digital via IO-Link.

COMO ESCOLHER

Antes de comprar o Encoder Incremental IFM RA3103 - Eixo Vazado 10mm IO-Link M12, verifique estes pontos:

Quando escolher este encoder

Se a sua aplicação exige feedback rotativo com comunicação digital IO-Link para facilitar o diagnóstico e a parametrização remota, e o motor possui eixo vazado de 10 mm.

Quando buscar outra alternativa

Se a aplicação requer um sinal de encoder incremental HTL/TTL tradicional sem protocolo digital, ou se o diâmetro do eixo for diferente de 10 mm e não for possível adaptar sem comprometer a mecânica.

ESPECIFICAÇÕES TÉCNICAS

Desempenho e Medição
Tipo de produto	Encoder incremental de eixo vazado	Especificação da categoria do dispositivo
Resolução	1...10000	Faixa de pulsos configuráveis por rotação

Conectividade
Interface	IO-Link	Protocolo de comunicação digital
Conexão	M12	Padrão de conector elétrico

Dados Mecânicos
Tipo de eixo	Eixo oco aberto para um lado	Configuração mecânica do montagem
Diâmetro do eixo	10 mm	Dimensão nominal para acoplamento
Peso	267.5 g	Massa aproximada do produto

COMPATIBILIDADE

Comunicação

• IO-Link

Conexões

Elétrica M12

Processo Eixo vazado de 10 mm

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambiente com controlador Mestre IO-Link	✓	O encoder é nativamente compatível com o protocolo IO-Link.
Eixo de acoplamento com 10mm	✓	Dimensão física perfeitamente compatível com o eixo vazado.
Conexão direta em CLP sem IO-Link	✗	O produto requer um mestre IO-Link para processar a comunicação digital.

INSTALAÇÃO

Como instalar o Encoder Incremental IFM RA3103 - Eixo Vazado 10mm IO-Link M12

Verifique a compatibilidade do eixo da máquina com o diâmetro de 10 mm.
Limpe o eixo e as superfícies de contato para remover resíduos.
Deslize o encoder sobre o eixo, garantindo o encaixe suave sem forçar.
Fixe o dispositivo utilizando o suporte e parafusos adequados fornecidos ou especificados.
Conecte o cabo M12, garantindo o aperto correto para vedação.
Realize a configuração via sistema IO-Link para validar o funcionamento.

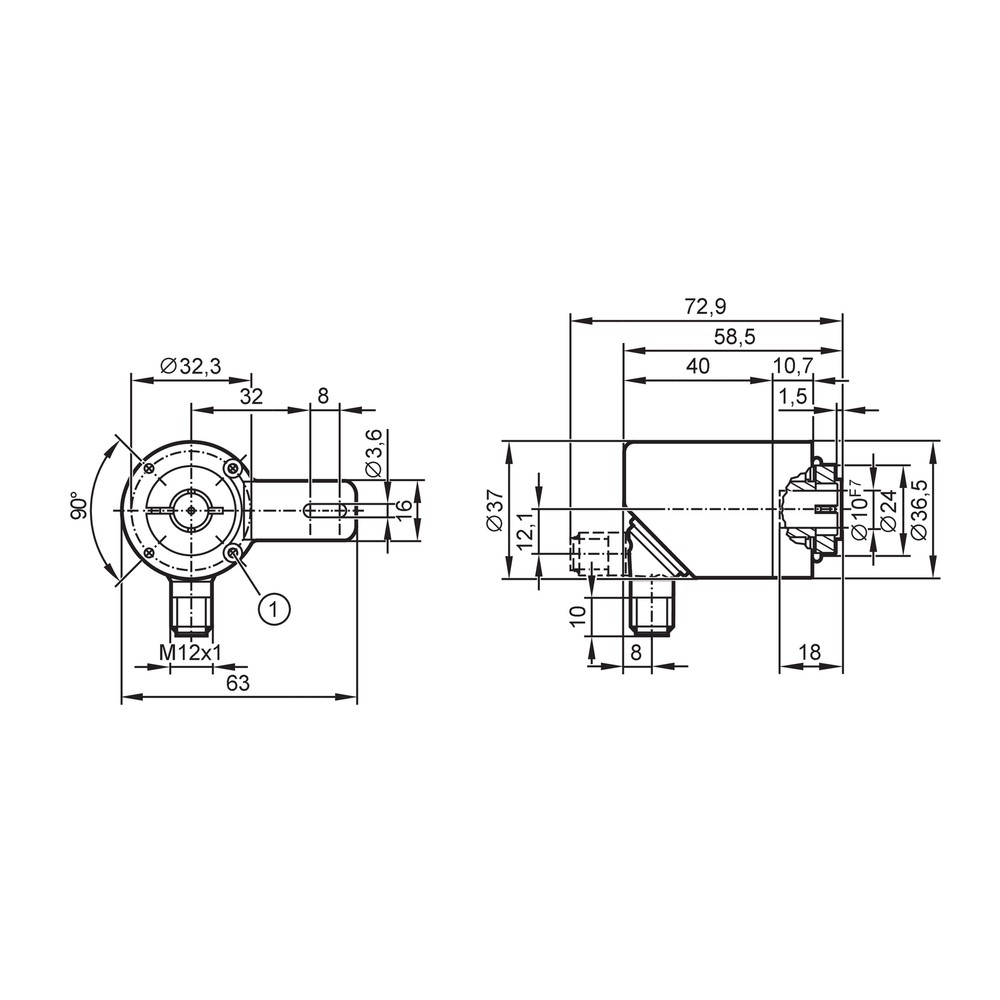

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Vibração excessiva ou ruído mecânico durante a rotação.	Desalinhamento entre o encoder e o eixo da máquina.	Verificar se o encoder está montado sem tensões mecânicas no eixo.
Perda intermitente de dados ou erro de comunicação no mestre.	Falha na conexão do cabo M12.	Inspecionar pinos do conector e continuidade do cabo.
Valores de contagem fora da escala esperada.	Configuração incorreta de parâmetros via IO-Link.	Acessar o mestre IO-Link e verificar a configuração da resolução.
Resistência ao giro ou travamento do encoder.	Acúmulo de contaminantes no eixo ou vedação.	Verificar a limpeza da área de montagem e vedação.

DOCUMENTAÇÃO TÉCNICA

Folha de Dados Técnicos RA3103 (Datasheet) Desenho em Escala do Encoder (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o encoder RA3103 e para que serve?

O RA3103 é um encoder incremental com eixo vazado de 10 mm e interface IO-Link, projetado para monitoramento preciso de velocidade e posicionamento em sistemas de automação.

Quais são as características técnicas principais deste encoder?

Ele possui resolução configurável de 1 a 10.000 pulsos e conexão padrão M12, ideal para integração em sistemas industriais que utilizam comunicação IO-Link.

O RA3103 pode ser utilizado em qualquer tipo de eixo?

Este encoder não é adequado para ambientes que excedam as especificações de temperatura e vibração definidas em seu datasheet, ou para aplicações que exijam eixos com diâmetro diferente de 10 mm sem adaptadores adequados.

Este encoder mantém a posição se a energia for cortada?

Não, este modelo não é um encoder absoluto; ele é incremental. Aplicações que necessitam manter a posição absoluta após desligamento do sistema não são compatíveis com esta tecnologia.

O que fazer se o encoder parar de enviar sinais?

Se o encoder não reporta dados ou apresenta erro de comunicação no mestre IO-Link, verifique primeiro a integridade do cabo M12 e se os pinos não estão oxidados ou desconectados.

Por que o encoder parece estar perdendo contagem durante a operação?

Sintomas como saltos na contagem ou perda de pulsos frequentes podem indicar uma montagem mecânica desalinhada ou vibração excessiva no eixo. Verifique a fixação do suporte e o acoplamento do eixo de 10 mm.

Qual a vantagem do modelo IO-Link em comparação aos modelos de saída por pulso comum?

O RA3103 com IO-Link oferece flexibilidade de configuração via software e diagnóstico avançado, enquanto encoders incrementais tradicionais de saída HTL/TTL são limitados a sinais digitais simples.

Devo escolher este modelo IO-Link ou um encoder incremental padrão?

Para novas instalações, o modelo IO-Link é preferencial devido à capacidade de diagnóstico e configuração remota. Se o seu sistema atual não possui mestre IO-Link, você precisará avaliar a compatibilidade do controlador ou adquirir um gateway adicional.

Quais cuidados devo ter ao instalar o encoder no eixo da máquina?

A instalação deve ser feita garantindo que o eixo vazado de 10 mm esteja perfeitamente alinhado com o eixo da máquina para evitar desgaste prematuro dos rolamentos internos. Utilize o manual técnico para verificar o torque de aperto adequado.

Este produto possui procedência garantida?

Sim, este produto é faturado diretamente pela IFM ELECTRONIC LTDA, garantindo a procedência do fabricante e suporte técnico oficial.

GLOSSÁRIO TÉCNICO

Encoder Incremental

Dispositivo que gera pulsos eletrônicos em resposta ao movimento rotativo, indicando variação de posição ou velocidade. (Ref.: Tipo de produto)

Eixo Vazado (Hollow Shaft)

Projeto onde o encoder é montado diretamente sobre o eixo do motor, eliminando a necessidade de acoplamentos flexíveis. (Ref.: Tipo de eixo)

IO-Link

Protocolo de comunicação industrial bidirecional que permite configuração remota e diagnóstico de dispositivos. (Ref.: Interface)

Resolução

Quantidade de pulsos emitidos pelo encoder por rotação completa do eixo. (Ref.: Resolução 1...10000)

M12

Padrão de conector industrial circular de 12mm amplamente utilizado para conexão elétrica robusta em automação. (Ref.: Conexão)
