Sensor de Radar IFM R2D210 - Alcance de 50m IO-Link

Pré-visualizar: R2D210 IFM - Sensor de Alcance por Radar IFM Detecção de objetos e distâncias 50m IO-Link IP69K

R2D210 IFM - Sensor de Alcance por Radar IFM Detecção de objetos e distâncias 50m IO-Link IP69K

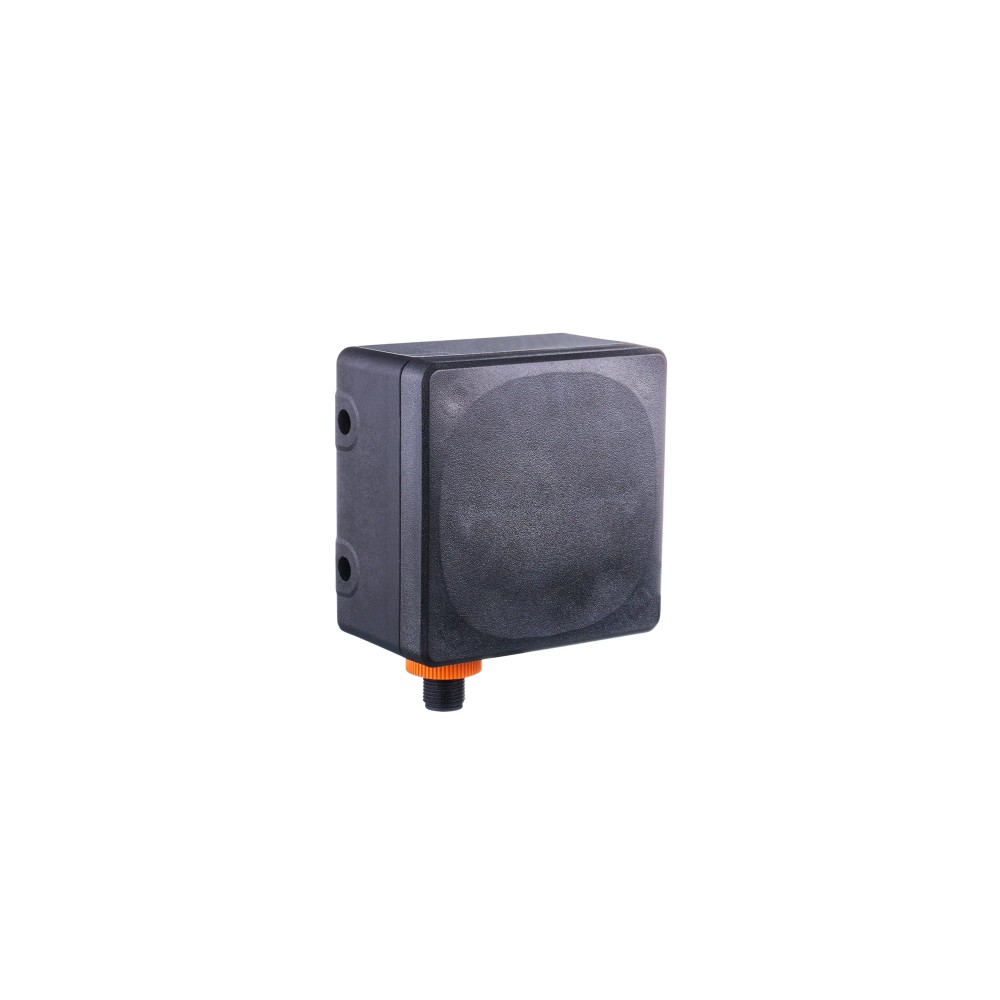

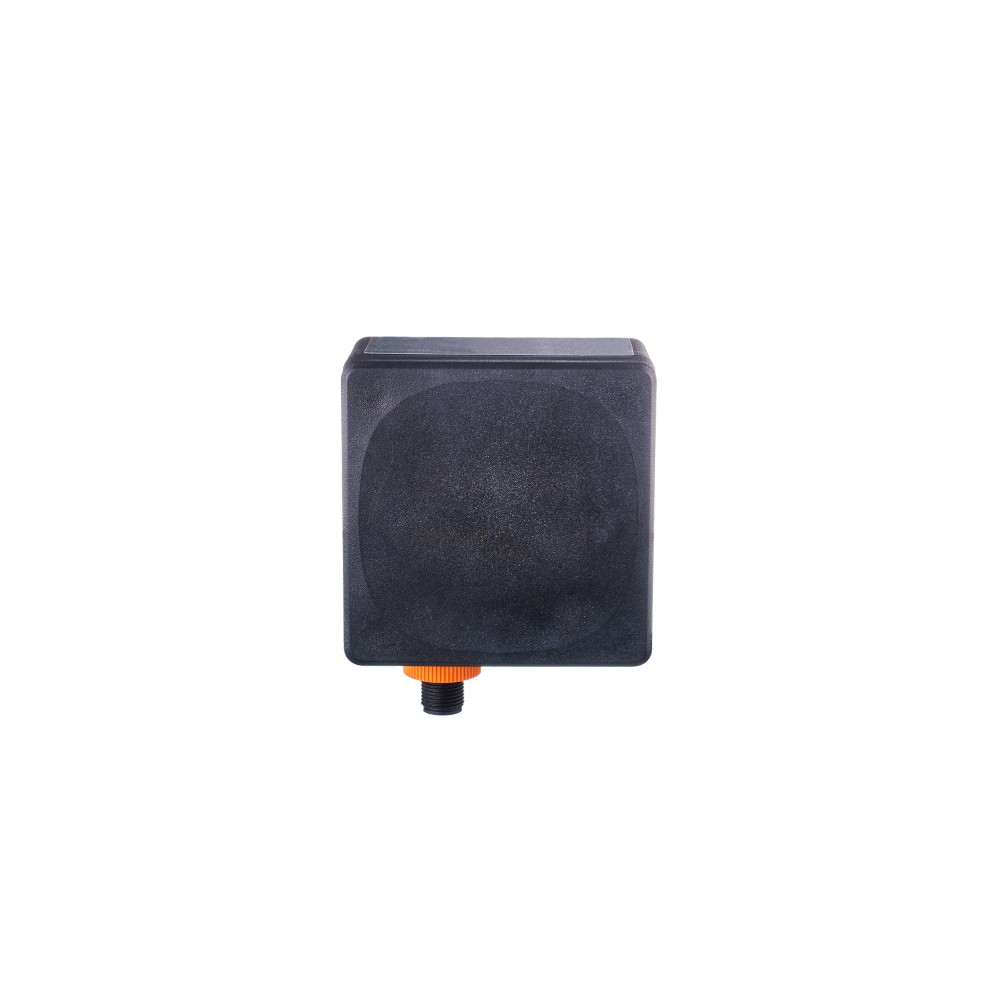

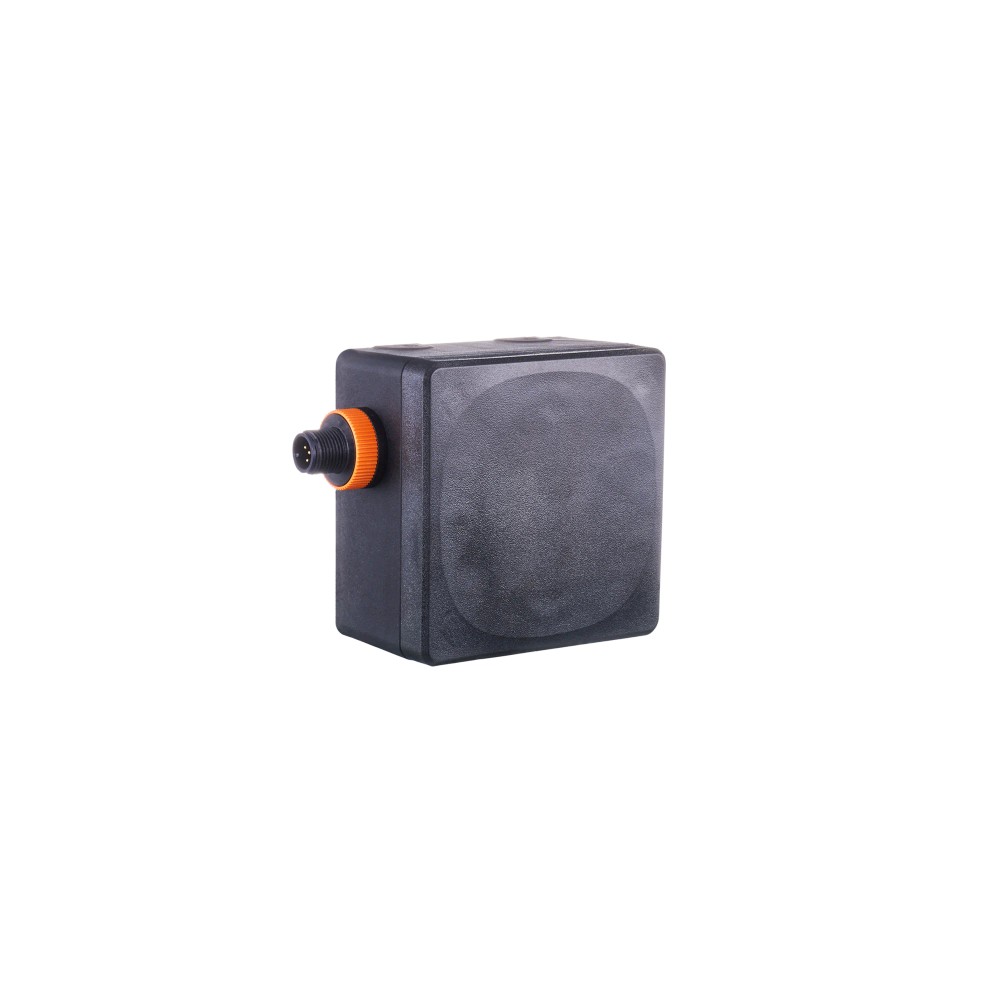

Imagem meramente ilustrativa

R$ 9.534,96

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: R2D210
EAN: 4021179348577
NCM do produto: 85261000

Destaques do Produto Tecnologia Radar...mais

Fechar menu

Saiba mais sobre: "R2D210 IFM - Sensor de Alcance por Radar IFM Detecção de objetos e distâncias 50m IO-Link IP69K"

Destaques do Produto

Tecnologia

Radar

Alcance máximo informado

50 m

Saída

PNP/NPN

Comunicação

IO-Link

Conexão elétrica

Conector circular macho M12

Proteção e temperatura

IP65/IP66/IP67/IP69K; -40 a 85 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de alcance por radar IFM R2D210, detecção até 50 m, IO-Link, saída PNP/NPN, IP65/IP66/IP67/IP69K

O IFM R2D210 é um sensor de alcance por radar para detectar objetos e medir distâncias em aplicações industriais. Possui alcance de detecção de até 50 m, interface IO-Link e saída de comutação PNP/NPN. Sua faixa de temperatura ambiente especificada é de -40 a 85 °C, e o grau de proteção informado inclui IP65, IP66, IP67 e IP69K, sob as condições indicadas pelo fabricante.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Sensor de alcance por radar
Alcance de detecção	50 m
Interface de comunicação	IO-Link
Saída de comutação	PNP/NPN
Tensão de operação	DC; tensão nominal não informada no contexto
Graus de proteção	IP65, IP66, IP67 e IP69K
Temperatura ambiente	-40 a 85 °C
Ângulo de abertura	Vertical: 30°; horizontal: 140°
Dimensões	80 x 80 x 45 mm
Conexão elétrica	Conector circular macho M12

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais que necessitem de detecção por radar a distâncias de até 50 m, respeitadas as condições de instalação e operação do fabricante.
Sistemas de automação que aceitem saída de comutação PNP/NPN e comunicação IO-Link.
Instalações compatíveis com conector macho M12 e com as dimensões físicas de 80 x 80 x 45 mm.
Ambientes cuja temperatura ambiente esteja entre -40 e 85 °C e cuja condição de exposição corresponda aos graus de proteção especificados.

⚠ Considere outro se precisa de:

Não selecionar quando a distância de detecção necessária exceder 50 m.
Não selecionar se a aplicação exigir uma interface ou tipo de saída diferente de IO-Link e PNP/NPN, sem confirmação de compatibilidade por documentação do fabricante.
Não presumir operação fora da faixa ambiente de -40 a 85 °C ou atribuir grau IP sem as condições de montagem e conectores indicadas pelo fabricante.

APLICAÇÕES E USO

Uso em sistemas de automação que precisem detectar objetos por radar dentro do alcance informado de até 50 m; a adequação depende do alvo e das condições reais, que não estão detalhadas no contexto.
Instalações industriais com comunicação IO-Link e entrada de comutação compatível com PNP/NPN; validar alimentação, configuração e ligação pela folha de dados.
Montagem em ambiente com temperatura entre -40 e 85 °C. A proteção IP indicada depende das condições de conexão descritas pelo fabricante, incluindo conectores aparafusados ou tampões.
Possibilidade inferida: monitoramento de presença ou distância em máquinas e áreas industriais. O contexto não especifica materiais de alvo, precisão, frequência de medição ou comportamento diante de interferências; confirmar esses requisitos antes da aplicação.

COMO ESCOLHER

Antes de comprar o Sensor de alcance por radar IFM R2D210, detecção até 50 m, IO-Link, saída PNP/NPN, IP65/IP66/IP67/IP69K, verifique estes pontos:

Escolha o R2D210 quando

A aplicação exigir detecção por radar até 50 m, saída de comutação PNP/NPN, comunicação IO-Link e conexão elétrica por conector macho M12, e as dimensões e condições ambientais forem compatíveis.

Avalie outra opção quando

A distância requerida ultrapassar 50 m ou o sistema exigir uma interface, saída ou conexão elétrica diferente. O contexto não fornece dados para comparar precisão, tempos de resposta ou desempenho em materiais e alvos específicos; valide esses requisitos na folha de dados antes de especificar.

ESPECIFICAÇÕES TÉCNICAS

Identificação e classificação
Fabricante	IFM	Marca informada para o produto.
Modelo	R2D210	Identificação do modelo.
SKU / Part Number	R2D210	Código de identificação do produto.
GTIN	4021179348577	Código global de identificação comercial informado.
Tipo de produto	Sensor de alcance por radar	Tecnologia e categoria do produto informadas.
NCM	8526.10.00	Classificação fiscal informada no contexto.
Peso	396,8 g	Valor listado nos atributos do catálogo; não é parâmetro de desempenho.

Detecção e campo de visão
Alcance de detecção	50 m	Alcance informado pelo fabricante no contexto; condições detalhadas de alvo e medição devem ser consultadas na folha de dados.
Ângulo de abertura vertical	30°	Ângulo indicado para o campo de abertura vertical.
Ângulo de abertura horizontal	140°	Ângulo indicado para o campo de abertura horizontal.

Dados elétricos e saídas
Tensão de operação	DC	Tipo de alimentação informado; tensão nominal não consta no contexto.
Saída de comutação	PNP/NPN	Tipos de saída informados; validar configuração e parâmetros elétricos na folha de dados.

Interfaces e conexões
Interface	IO-Link	Interface de comunicação especificada.
Conector elétrico	Conector circular macho M12	Tipo de conexão informado; pinagem e codificação não constam no contexto.

Condições ambientais e proteção
Temperatura ambiente	-40 a 85 °C	Faixa ambiente informada para operação.
Grau de proteção	IP65, IP66, IP67 e IP69K	Graus informados; o catálogo condiciona a proteção a conectores aparafusados ou tampões.
Homologações de radiotransmissão	EU/RED, Grã-Bretanha, Austrália, México, Namíbia, Nova Zelândia, África do Sul, Hong Kong, EUA, Canadá, Chile, Brasil, Equador, Camarões, Panamá, Marrocos, Mongólia, Malásia, Paraguai e Ucrânia	Países e regiões listados no contexto como homologações.

Dados mecânicos
Dimensões	80 x 80 x 45 mm	Dimensões externas informadas.
Formato	Retangular	Formato informado para o corpo do sensor.
Material	Plástico rígido	Material informado no anúncio.

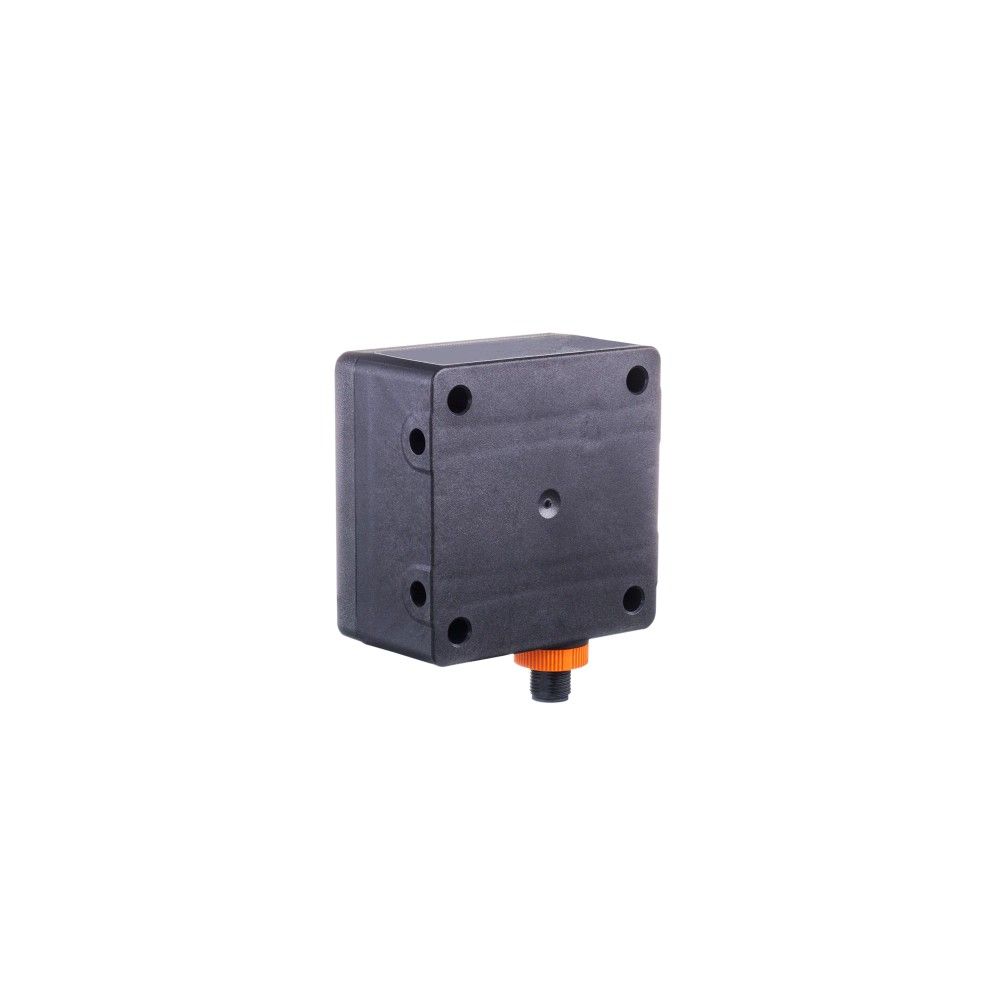

Orifícios de montagem	Quatro, localizados nos cantos	Característica de fixação indicada; consultar desenho dimensional para instalação.
Cor do corpo	Preto com detalhe laranja no conector	Descrição visual informada.
Cor do conector	Laranja	Descrição visual informada.

COMPATIBILIDADE

Comunicação

• IO-Link.

Conexões

Elétrica Alimentação em DC e conexão por conector circular macho M12. O contexto não informa tensão nominal, pinagem, codificação do conector ou cabo compatível; confirmar esses dados na folha de dados do fabricante. Saída de comutação PNP/NPN.

Processo Não há conexão de processo informada. O produto é descrito com quatro orifícios de montagem nos cantos; dimensões do sensor: 80 x 80 x 45 mm. Confirmar a fixação e os requisitos de montagem no desenho dimensional.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Controlador ou mestre IO-Link conectado ao sensor	✓	A interface IO-Link está especificada; confirmar requisitos elétricos e de configuração na documentação do fabricante.
Entrada de automação que aceite saída de comutação PNP ou NPN	✓	A saída PNP/NPN está indicada no contexto; verificar a configuração aplicável e a compatibilidade elétrica da entrada.
Aplicação com distância de detecção requerida de até 50 m	✓	O alcance de detecção informado é 50 m; a adequação ao alvo e às condições reais deve ser validada na folha de dados.
Aplicação que exige detecção além de 50 m	✗	A distância requerida excede o alcance de detecção informado para o produto.
Instalação que exige conector elétrico diferente de M12 macho	✗	O sensor é especificado com conector circular macho M12; não há outra conexão elétrica informada.
Ambiente com temperatura fora de -40 a 85 °C	✗	A condição excede a faixa de temperatura ambiente especificada no contexto.

INSTALAÇÃO

Como instalar o Sensor de alcance por radar IFM R2D210, detecção até 50 m, IO-Link, saída PNP/NPN, IP65/IP66/IP67/IP69K

Confirme na folha de dados que o alcance, as saídas, a interface e as condições ambientais atendem à aplicação.
Verifique o desenho dimensional e planeje a fixação usando os quatro orifícios nos cantos, sem presumir dimensões de furação não informadas no contexto.
Instale o sensor com orientação e campo de abertura adequados à área de detecção; consulte as instruções oficiais para posicionamento detalhado.
Conecte o conector macho M12 a uma conexão compatível e confirme pinagem e requisitos elétricos na folha de dados antes de energizar.
Ligue a alimentação DC e integre IO-Link e/ou a saída PNP/NPN conforme a arquitetura do controlador e a configuração documentada.
Confira a detecção no local e assegure as condições de conexão necessárias ao grau de proteção pretendido; não exceda a faixa de temperatura informada.

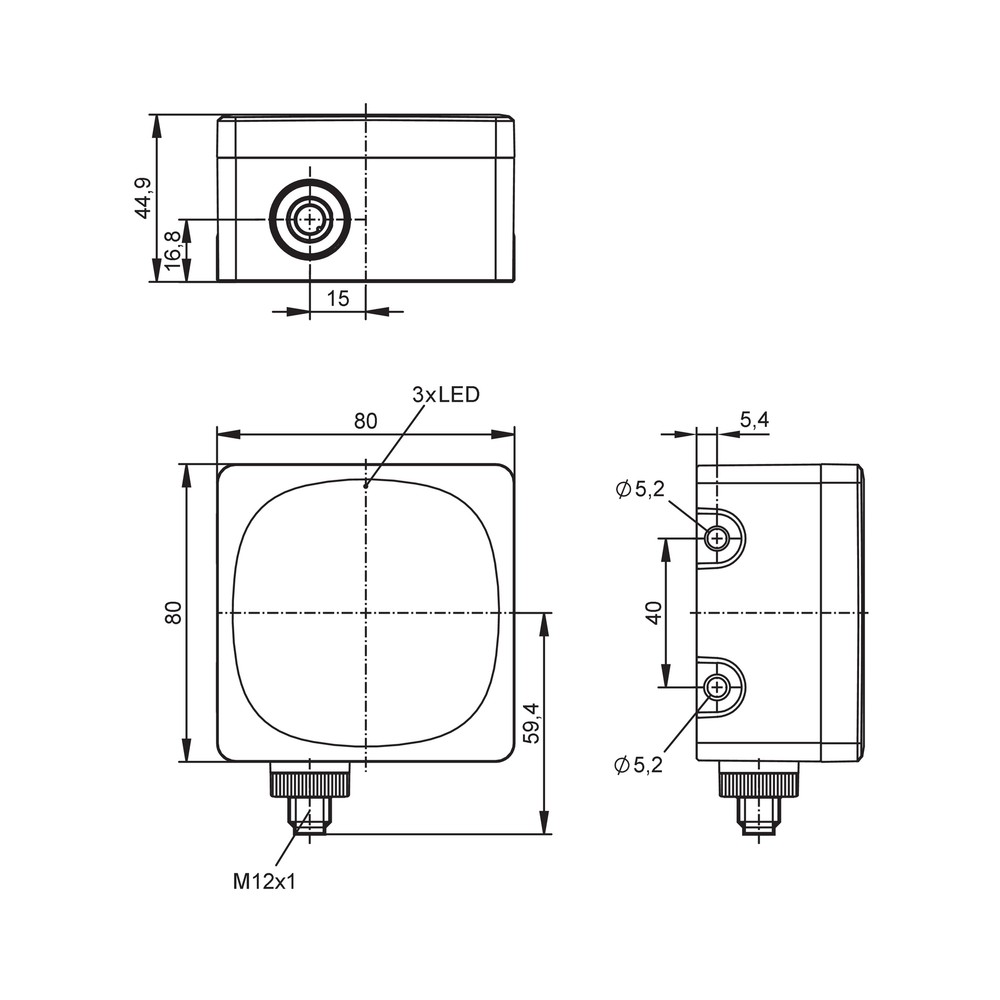

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não recebe comunicação IO-Link.	Incompatibilidade ou falha na ligação elétrica, na configuração do mestre ou na conexão M12.	Confira alimentação DC, conexão M12, configuração da porta do mestre e dados de ligação na folha de dados.
A entrada do controlador não comuta como esperado.	Tipo de saída PNP/NPN ou lógica de entrada não compatível com a configuração elétrica utilizada.	Confirme o tipo de entrada do controlador, a configuração da saída e os parâmetros de ligação documentados pelo fabricante.
A detecção não ocorre na distância ou condição esperada.	Requisito acima do alcance informado ou condição de alvo/instalação não coberta pelos dados disponíveis.	Verifique a distância, o alinhamento e as condições da aplicação; consulte a folha de dados para limitações relacionadas ao alvo.
Há preocupação com entrada de água ou poeira após a instalação.	Conector, tampão ou montagem pode não atender às condições exigidas para o grau de proteção pretendido.	Inspecione a conexão e confirme o uso de conectores aparafusados ou tampões e as condições especificadas pelo fabricante.

DOCUMENTAÇÃO TÉCNICA

Folha de dados R2D210 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM R2D210 e para que serve?

É um sensor de alcance por radar destinado à detecção de objetos e distâncias em aplicações industriais. O contexto informa alcance de 50 m, saída PNP/NPN e interface IO-Link.

O R2D210 é compatível com IO-Link e saída PNP/NPN?

Sim, essas interfaces estão informadas para o produto. A compatibilidade final depende dos requisitos elétricos e da configuração do controlador, que devem ser conferidos na folha de dados.

O que acompanha o sensor?

O contexto não informa acessórios ou itens incluídos. Confirme o conteúdo de fornecimento com o vendedor antes da compra.

Este sensor serve para medir além de 50 m?

Não deve ser selecionado para uma distância requerida superior ao alcance de detecção informado de 50 m. Para necessidades fora desse limite, consulte outro modelo e valide sua folha de dados.

Posso usar o R2D210 em temperatura acima de 85 °C?

A ficha informa temperatura ambiente de -40 a 85 °C, portanto não especifica operação acima de 85 °C. Para essa condição, consulte o fabricante sobre uma opção adequada.

O sensor não comunica com o mestre IO-Link; o que devo verificar antes de trocar?

Verifique a alimentação DC, a conexão M12 e a configuração da porta do mestre. Compare a ligação com a folha de dados antes de concluir que o sensor está com defeito.

A saída não aciona a entrada do controlador; qual pode ser a causa?

Uma causa possível é incompatibilidade entre a saída PNP/NPN configurada e o tipo de entrada do controlador. Confirme também a ligação elétrica e os parâmetros de saída documentados.

É melhor comprar o sensor sozinho ou procurar um kit?

O contexto não descreve um kit nem acessórios incluídos, então não é possível comparar kits e peças avulsas. Se forem necessários cabos ou outros componentes, verifique separadamente os requisitos no datasheet.

Como escolher entre o R2D210 e um sensor de outra tecnologia?

Escolha o R2D210 quando os requisitos incluírem detecção por radar até 50 m, IO-Link e saída PNP/NPN. A ficha não fornece comparação de desempenho com outras tecnologias; valide o comportamento exigido para o alvo na documentação do fabricante.

Como instalar o R2D210 e preservar a proteção indicada?

Use o desenho dimensional para planejar a montagem e confirme pinagem e ligação M12 no datasheet antes de energizar. Para os graus IP, observe a condição indicada no catálogo de uso de conectores aparafusados ou tampões.

GLOSSÁRIO TÉCNICO

Radar

Tecnologia de detecção por radar indicada para o R2D210.

IO-Link

Interface de comunicação especificada para integração do sensor com sistemas compatíveis.

PNP/NPN

Tipos de saída de comutação informados para conexão a entradas de automação compatíveis.

Grau de proteção IP

Classificação de proteção do invólucro contra ingresso de elementos, sujeita às condições de conexão indicadas pelo fabricante.

Ângulo de abertura

Abertura do campo de detecção indicada separadamente nos eixos vertical e horizontal.
