Sensor de Radar IFM R2D200 - Alcance de 50m IO-Link

Pré-visualizar: R2D200 IFM - Sensor de Alcance Radar IFM Detecção industrial 50m IO-Link IP69K

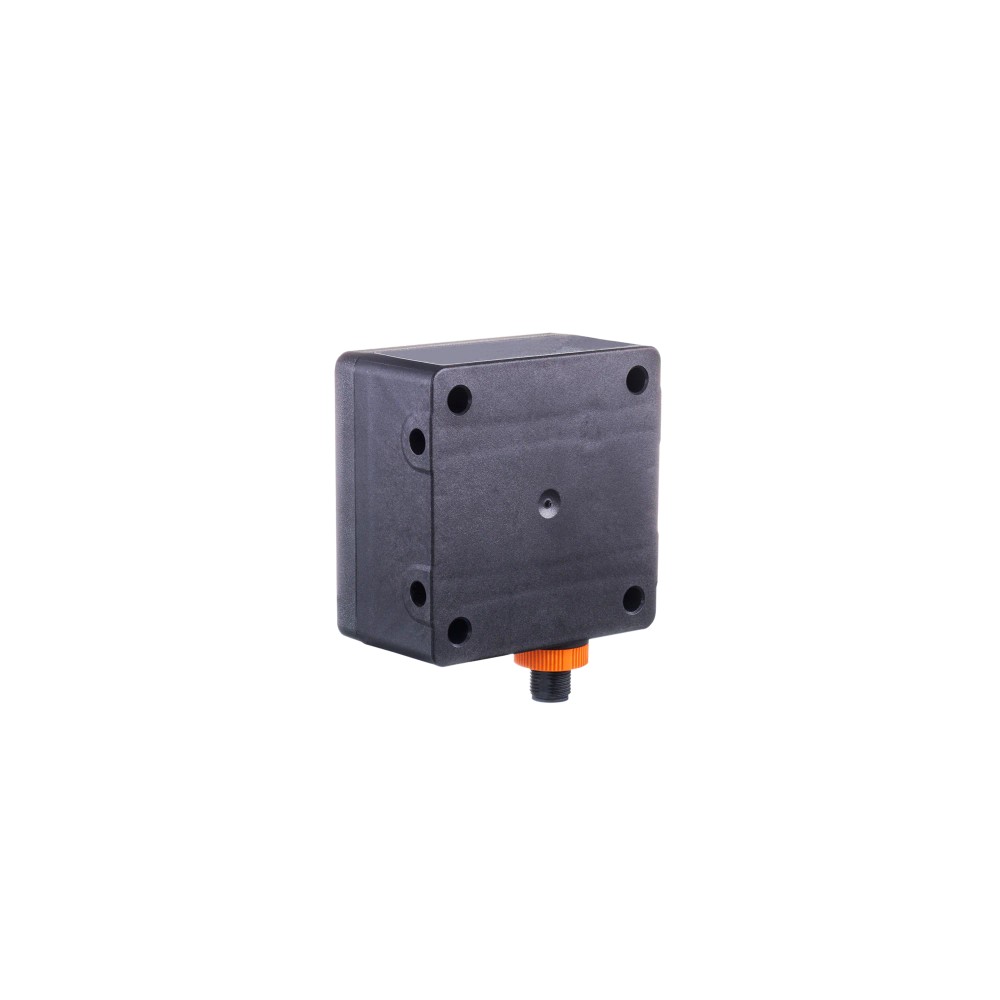

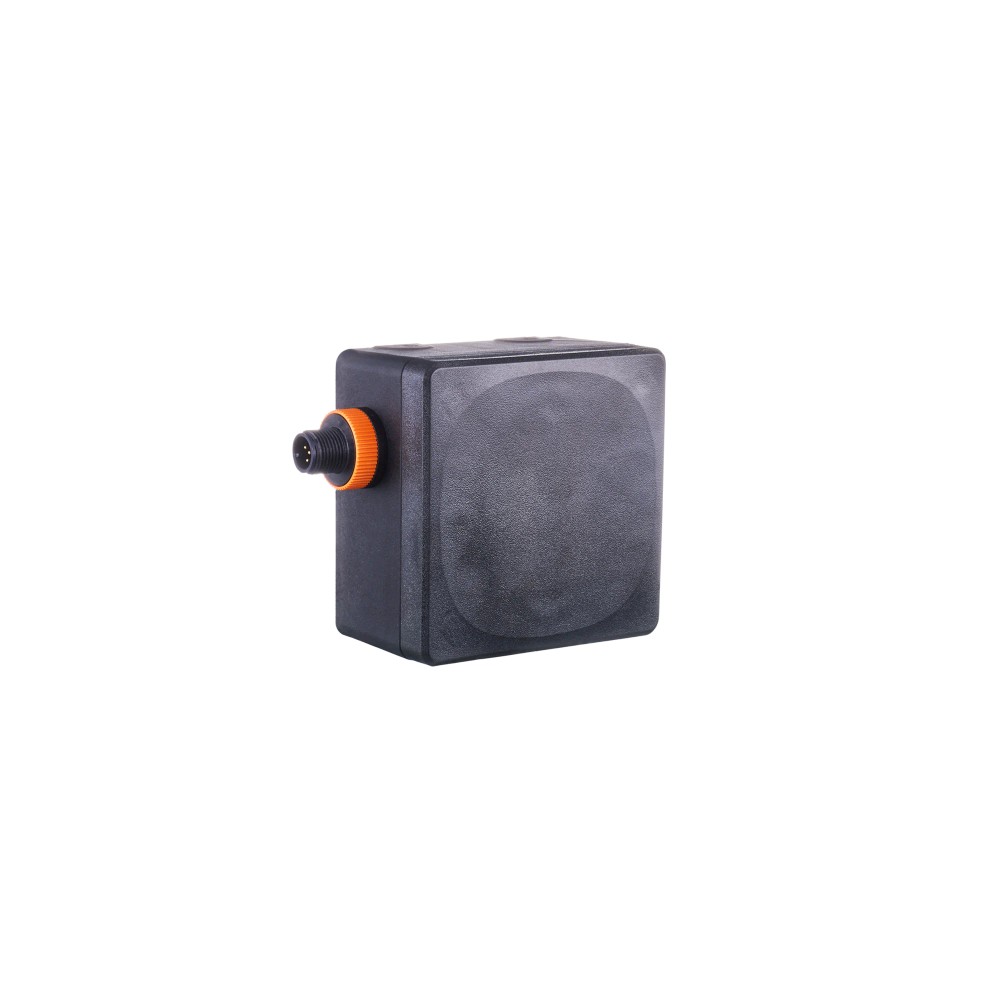

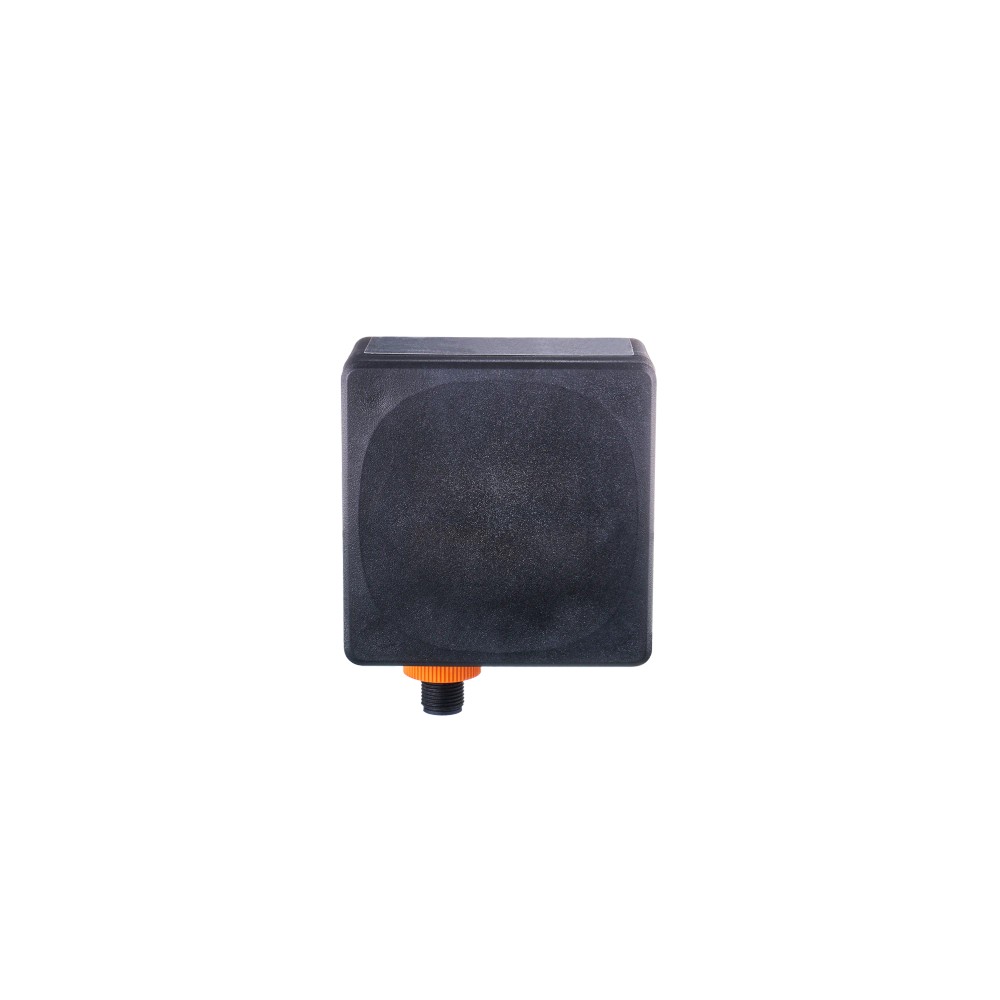

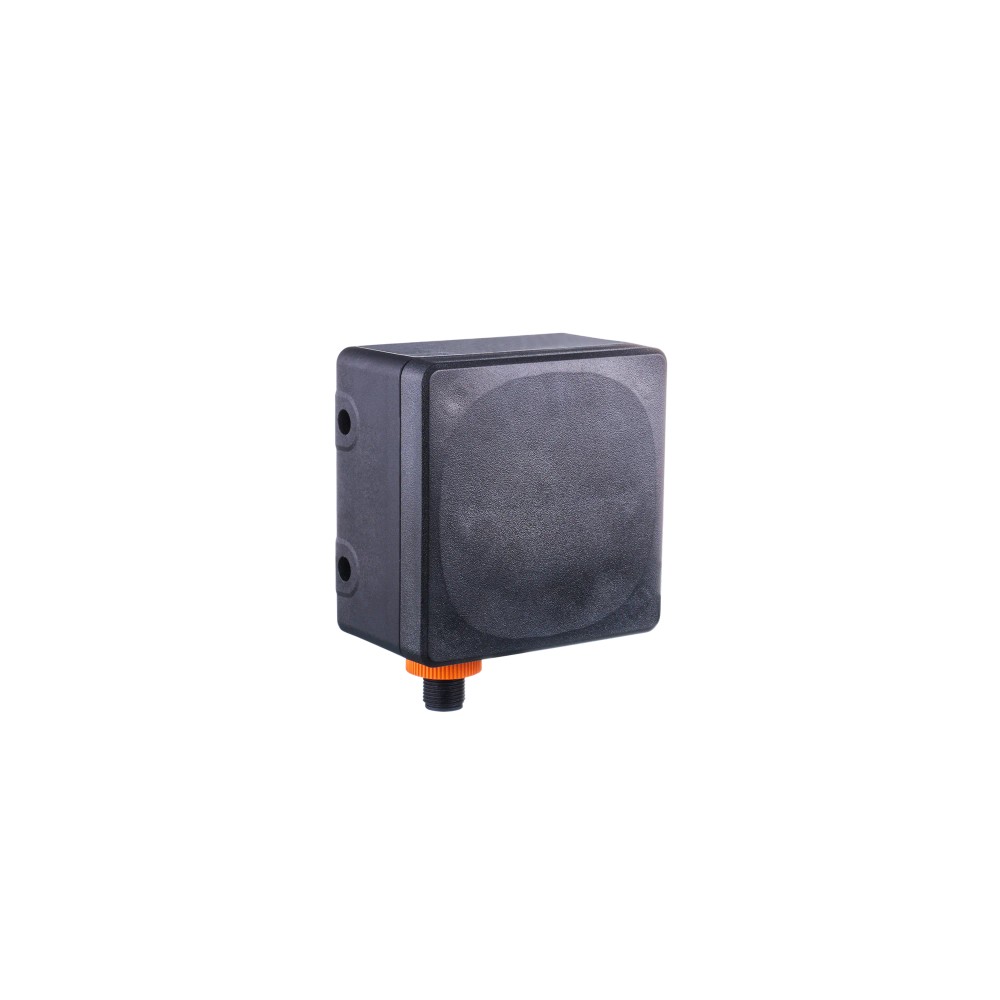

R2D200 IFM - Sensor de Alcance Radar IFM Detecção industrial 50m IO-Link IP69K

Imagem meramente ilustrativa

R$ 9.534,96

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: R2D200
EAN: 4021179348560
NCM do produto: 85261000

Destaques do Produto Tecnologia Radar...mais

Fechar menu

Saiba mais sobre: "R2D200 IFM - Sensor de Alcance Radar IFM Detecção industrial 50m IO-Link IP69K"

Destaques do Produto

Tecnologia

Radar

Alcance máximo informado

50 m

Sinal e comunicação

PNP/NPN, analógico e IO-Link

Conexão

M12 macho

Proteção informada

IP65, IP66, IP67 e IP69K

Temperatura ambiente

-40 a 80 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Alcance por Radar IFM R2D200, alcance de detecção de 50 m, IO-Link, PNP/NPN e proteção IP69K

O IFM R2D200 é um sensor industrial de alcance por radar para detectar objetos a distâncias de até 50 m. Possui saídas PNP/NPN, sinal analógico e comunicação IO-Link, com conexão elétrica por conector macho M12. Seu ângulo de abertura é de 30° na vertical e 140° na horizontal, e a faixa de temperatura ambiente informada é de -40 a 80 °C.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Sensor de alcance por radar
Alcance de detecção	50 m
Ângulo de abertura	30° vertical / 140° horizontal
Interfaces e sinais	Sinal de comutação, IO-Link e sinal analógico
Saída de comutação	PNP/NPN
Conexão elétrica	Conector circular macho M12
Grau de proteção	IP65, IP66, IP67 e IP69K, com conectores aparafusados ou tampões
Temperatura ambiente	-40 a 80 °C
Dimensões	80 x 80 x 45 mm
Identificação	R2D200 \| GTIN 4021179348560

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais que necessitem de detecção por radar dentro do alcance informado de até 50 m.
Instalações em que sejam necessários sinal de comutação PNP/NPN, sinal analógico ou comunicação IO-Link, conforme a configuração do sistema.
Ambientes cuja temperatura ambiente esteja entre -40 e 80 °C e cuja instalação possa utilizar a conexão M12 macho.

⚠ Considere outro se precisa de:

Não especificar para distâncias de detecção superiores a 50 m: esse valor excede o alcance informado.
Não especificar quando a aplicação exigir conexão elétrica diferente de M12 macho sem confirmar a existência de cabo ou adaptador compatível.
Não presumir desempenho, precisão ou detecção de materiais específicos: esses dados não constam nas informações disponíveis e devem ser confirmados no datasheet do fabricante.

APLICAÇÕES E USO

Uso industrial para detecção de objetos por radar em distâncias de até 50 m, respeitando a geometria de abertura de 30° vertical e 140° horizontal. Os materiais detectáveis, a precisão e as condições de referência não estão especificados no contexto; validar no datasheet antes de projetar a aplicação.
Possibilidade de integração a sistemas de automação que recebam IO-Link, sinal de comutação PNP/NPN ou sinal analógico. A compatibilidade depende das características da entrada do controlador e dos parâmetros de sinal, que devem ser confirmados no datasheet.
Possibilidade de uso em ambientes com temperatura ambiente de -40 a 80 °C e grau de proteção indicado até IP69K, observando a condição informada de conectores aparafusados ou tampões. A proteção do conjunto instalado depende da montagem e dos componentes utilizados.

COMO ESCOLHER

Antes de comprar o Sensor de Alcance por Radar IFM R2D200, alcance de detecção de 50 m, IO-Link, PNP/NPN e proteção IP69K, verifique estes pontos:

Escolha o R2D200 quando

O projeto exigir detecção por radar com alcance informado de até 50 m, sinais PNP/NPN e analógico ou IO-Link, conexão M12 macho e operação na faixa ambiente de -40 a 80 °C.

Avalie outra especificação quando

A distância necessária superar 50 m, a conexão elétrica requerida não puder ser atendida por M12 macho ou o projeto depender de dados de precisão, frequência, corrente, tensão nominal ou comportamento por material. Esses parâmetros não estão informados no contexto; valide-os no datasheet ou com o fabricante antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e classificação
Marca	IFM	Fabricante informado para o produto.
Modelo / SKU / part number	R2D200	Código de identificação do sensor.
GTIN	4021179348560	Identificador comercial informado.
Tipo de produto	Sensor de alcance por radar	Classificação do produto no cadastro.
Função	Alcance	Função indicada nos atributos do anúncio.
NCM	8526.10.00	Classificação fiscal disponível no contexto.

Faixa de medição e campo de detecção
Alcance de detecção	50 m	Alcance informado; o contexto não detalha condições de referência ou precisão.
Ângulo de abertura vertical	30°	Ângulo informado para o campo de abertura vertical.
Ângulo de abertura horizontal	140°	Ângulo informado para o campo de abertura horizontal.

Dados elétricos e saídas
Tensão	DC	Tipo de alimentação indicado; tensão nominal não informada no contexto.
Saída de comutação	PNP/NPN	Tipos de saída de comutação listados; detalhes de configuração não informados.
Sinais e interfaces	Sinal de comutação, IO-Link e sinal analógico	Interfaces indicadas no cadastro; faixas e parâmetros elétricos não informados.

Conexões
Conector elétrico	Conector circular macho M12	Tipo de conexão indicado; número de pinos e pinagem não informados.

Condições ambientais e proteção
Temperatura ambiente	-40 a 80 °C	Faixa de temperatura ambiente informada.
Graus de proteção	IP65, IP66, IP67 e IP69K	Proteções informadas para uso com conectores aparafusados ou tampões.
Homologação de radiotransmissão	EU/RED, Grã-Bretanha, Austrália, México, Namíbia, Nova Zelândia, África do Sul, Hong Kong, EUA, Canadá, Chile, Brasil, Equador, Camarões, Panamá, Morocco, Mongolia, Malásia, Paraguay e Ucrânia	Países e regiões listados no cadastro; confirmar aplicabilidade regulatória conforme o mercado e a instalação.

Dados mecânicos
Dimensões	80 x 80 x 45 mm	Dimensões informadas para o corpo do produto.
Orifícios de montagem	Quatro orifícios nos cantos	Característica de montagem indicada no anúncio.
Formato	Retangular	Formato informado no cadastro.
Cor e acabamento	Preto com detalhe laranja; acabamento fosco	Características visuais informadas.
Peso	397,2 g	Peso registrado nos dados do produto.

COMPATIBILIDADE

Comunicação

• IO-Link

• Sinal de comutação PNP/NPN

• Sinal analógico; tipo e faixa não informados no contexto

Conexões

Elétrica Conector circular macho M12. Alimentação indicada como DC; a tensão nominal, a pinagem e os requisitos elétricos detalhados não estão disponíveis no contexto e devem ser verificados no datasheet. Compatibilidade elétrica depende também da entrada do controlador e da configuração selecionada.

Processo Não há conexão de processo informada. O sensor possui quatro orifícios de montagem nos cantos; verificar desenho dimensional e condições mecânicas da instalação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema de controle com entrada compatível com IO-Link	✓	IO-Link está listado entre as interfaces; confirmar no datasheet os requisitos de ligação e configuração.
Sistema que aceite sinal de comutação PNP ou NPN	✓	A saída de comutação está especificada como PNP/NPN; compatibilidade final depende da entrada e do esquema elétrico do controlador.
Aplicação que utilize sinal analógico	✓	Sinal analógico é listado entre as interfaces, mas tipo, faixa e configuração não estão especificados no contexto e precisam ser confirmados.
Aplicação com distância necessária acima de 50 m	✗	O alcance de detecção informado é 50 m.
Instalação que exija conector elétrico diferente de M12 macho	✗	A conexão indicada é conector circular macho M12; não há informação de adaptadores ou outras versões.
Operação fora da faixa ambiente de -40 a 80 °C	✗	A faixa de temperatura ambiente informada é de -40 a 80 °C.

INSTALAÇÃO

Como instalar o Sensor de Alcance por Radar IFM R2D200, alcance de detecção de 50 m, IO-Link, PNP/NPN e proteção IP69K

Confirme no datasheet a tensão DC, a pinagem M12, os sinais disponíveis e os requisitos da entrada do controlador antes de energizar o sensor.
Planeje a posição de montagem considerando o campo de abertura informado e a distância de detecção requerida; consulte o datasheet para condições de detecção não detalhadas no cadastro.
Fixe o sensor pelos quatro orifícios nos cantos, usando o desenho dimensional para conferir dimensões e posição de montagem.
Conecte o conector circular macho M12 ao cabo ou componente compatível; não presuma pinagem ou número de pinos sem consultar o documento do fabricante.
Verifique que a conexão elétrica esteja corretamente montada. Para as classificações de proteção informadas, o cadastro especifica conectores aparafusados ou tampões.
Após a instalação, valide o sinal selecionado — comutação, IO-Link ou analógico — com o controlador e confirme a detecção nas condições reais da aplicação.

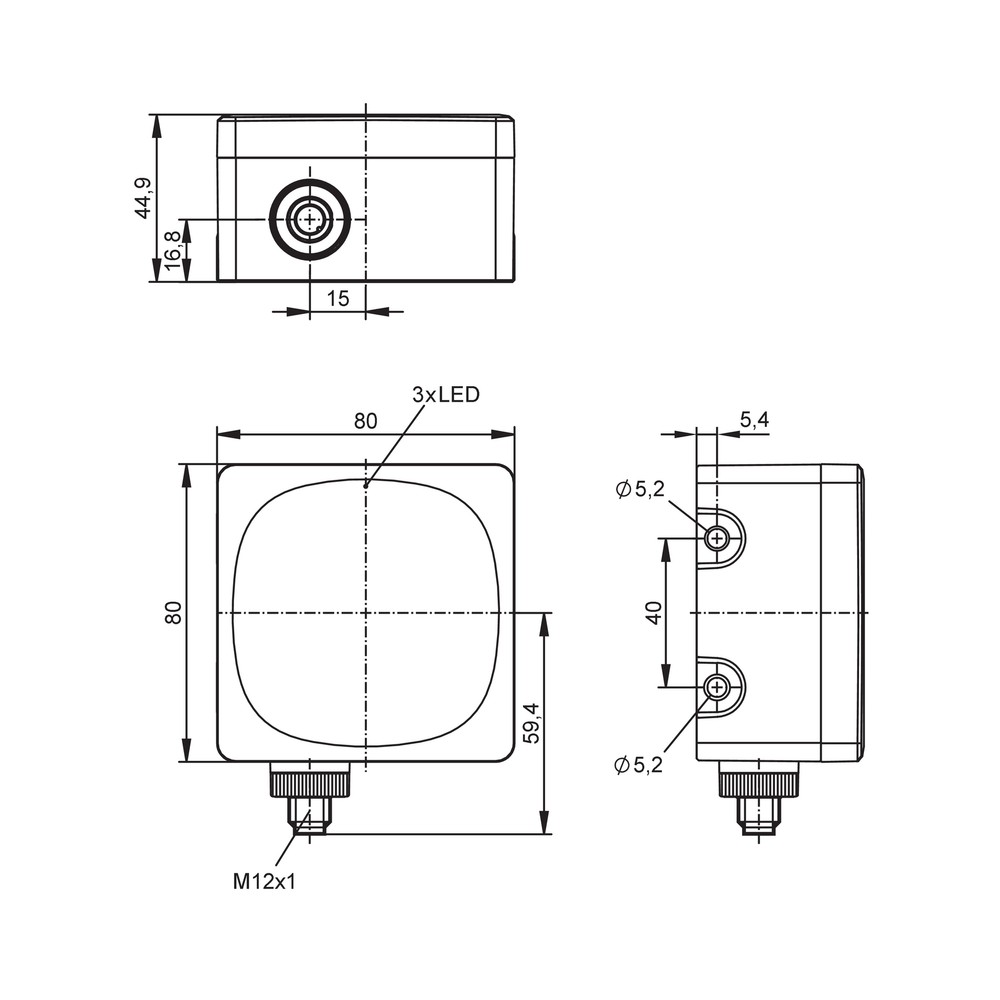

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não apresenta sinal ao controlador.	Possível incompatibilidade entre a saída selecionada, a entrada do controlador, a alimentação DC ou a ligação M12.	Confira a alimentação e a pinagem no datasheet; depois valide se a entrada do controlador aceita o tipo de sinal utilizado.
O sensor não detecta o objeto na posição esperada.	A distância ou a posição do alvo pode estar fora das condições de detecção; o cadastro informa alcance de até 50 m e ângulos de abertura definidos, mas não detalha os fatores de desempenho por alvo.	Verifique a distância e a posição do objeto em relação ao sensor e consulte o datasheet para as condições de detecção aplicáveis.
A comunicação IO-Link não é estabelecida.	Possível divergência entre a interface selecionada, a configuração do controlador ou a ligação elétrica.	Confirme que o controlador e a porta utilizados suportam IO-Link e confira a ligação conforme o datasheet do R2D200.
A proteção do conjunto instalado não corresponde à esperada.	Conector ou tampão pode não estar aparafusado corretamente, condição associada no cadastro às classificações IP informadas.	Inspecione a montagem do conector ou tampão e confirme as condições de instalação indicadas pelo fabricante antes de avaliar o grau de proteção.

DOCUMENTAÇÃO TÉCNICA

Folha de dados R2D200 em português (Datasheet) Desenho em escala R2D200 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM R2D200 e para quem ele serve?

É um sensor industrial de alcance por radar, destinado a projetos que precisam detectar objetos dentro do alcance informado de até 50 m. A integração pode usar sinal de comutação, IO-Link ou sinal analógico, conforme as características do sistema.

O que acompanha o sensor?

O contexto não informa acessórios inclusos, portanto não é possível confirmar cabos, conectores adicionais ou suportes. Consulte o fornecedor para confirmar o conteúdo fornecido.

O R2D200 funciona com qualquer entrada PNP ou NPN?

A saída de comutação está especificada como PNP/NPN, mas a compatibilidade depende da entrada do controlador e da configuração elétrica. Confirme os requisitos no datasheet antes da ligação.

Posso ligar o sensor diretamente a uma porta IO-Link?

IO-Link consta entre as interfaces do produto. Confirme no datasheet a pinagem e os requisitos da porta e do controlador utilizados.

Esse sensor serve para detectar a mais de 50 m?

Não é indicado para uma distância requerida acima do alcance informado de 50 m. Para outros limites ou condições de detecção, consulte a documentação do fabricante.

Posso usar o R2D200 fora da faixa de -40 a 80 °C?

A faixa ambiente informada é de -40 a 80 °C; não há dados no contexto que confirmem operação fora desses limites. Verifique com o fabricante se a aplicação exceder essa faixa.

O que verificar se o controlador não recebe sinal do sensor?

Antes de substituir o sensor, confira a alimentação DC, a pinagem M12 no datasheet e a compatibilidade entre o tipo de saída utilizado e a entrada do controlador.

O que pode causar falha na comunicação IO-Link?

A configuração da porta, a ligação elétrica ou a seleção de interface podem impedir a comunicação. Verifique a compatibilidade do controlador e siga a ligação indicada na documentação do R2D200.

Devo escolher este sensor ou um modelo de outra tecnologia?

Escolha o R2D200 quando a aplicação exigir detecção por radar e atender ao alcance, à conexão e às interfaces especificadas. Se o projeto depender de precisão, resposta por material ou parâmetros não informados, compare os datasheets antes de selecionar outro modelo.

Como instalar o sensor sem comprometer a proteção IP?

Use a conexão M12 compatível e mantenha o conector aparafusado ou o tampão corretamente instalado, conforme a condição indicada para os graus de proteção. Consulte o datasheet para pinagem e detalhes de montagem.

GLOSSÁRIO TÉCNICO

Radar

Tecnologia indicada para a medição de alcance do sensor. (Ref.: tipo de sensor — radar)

IO-Link

Interface de comunicação listada para integração do sensor com sistemas compatíveis. (Ref.: interfaces — IO-Link)

PNP/NPN

Tipos de saída de comutação especificados para o sensor; a compatibilidade depende da entrada do controlador. (Ref.: saída de comutação — PNP/NPN)

Ângulo de abertura

Ângulo informado para a abertura do campo de detecção, separado entre os eixos vertical e horizontal. (Ref.: 30° vertical / 140° horizontal)

Grau de proteção IP

Classificação de proteção informada para o produto; o cadastro associa as classificações a conectores aparafusados ou tampões. (Ref.: IP65, IP66, IP67 e IP69K)
